เหตุใดหมุดย้ำแบบกึ่งท่อจึงปรับปรุงความน่าเชื่อถือของข้อต่อ?

บทความบทคัดย่อ: หมุดย้ำกึ่งท่อเป็นตัวยึดแบบใช้ครั้งเดียวเมื่อคุณต้องการความแข็งแรงที่ทำซ้ำได้ รูปลักษณ์ที่สะอาดตา และการประกอบที่รวดเร็ว โดยไม่ต้องใช้สลักเกลียวจำนวนมากหรือการหลวมที่อาจเกิดขึ้นได้หากเลือกใช้สกรูที่ไม่ดี คู่มือเชิงลึกนี้จะแจกแจงรายละเอียดวิธีการทำงานของหมุดย้ำกึ่งท่อ ปัญหาที่พบบ่อยที่สุดที่ลูกค้าต้องแก้ไข (ข้อต่อหลวม พลาสติกแตกร้าว การกัดกร่อน การยึดแน่นไม่คงที่) และกฎการออกแบบเชิงปฏิบัติที่ช่วยให้ผลิตภัณฑ์ของคุณผ่านการตรวจสอบและมีอายุการใช้งานยาวนานขึ้น นอกจากนี้ คุณยังจะพบรายการตรวจสอบการเลือก ตารางเปรียบเทียบ เคล็ดลับในการติดตั้ง และคำถามที่พบบ่อย เพื่อช่วยให้คุณระบุหมุดย้ำที่ถูกต้องได้อย่างมั่นใจ

สรุปโดยย่อ

• พื้นฐาน:หมุดย้ำกึ่งท่อคืออะไร และพวกมันประกอบกันอย่างไร
• จุดปวด:ความล้มเหลวทั่วไปในผลิตภัณฑ์จริงและการแก้ไข
• การเลือก:ขนาด ระยะการยึดเกาะ สไตล์หัว วัสดุ และพื้นผิว
• กระบวนการ:การกำหนดขนาดรู เครื่องมือ แรงในการติดตั้ง และความสม่ำเสมอ
• คุณภาพ:รายการตรวจสอบที่หยุดข้อบกพร่องก่อนจัดส่ง
• การตัดสินใจ:เมื่อใดจึงต้องใช้ตัวยึดอื่นแทน
• การจัดหา:สิ่งที่ควรขอให้ซัพพลายเออร์พิสูจน์ความมั่นคงและความสามารถ

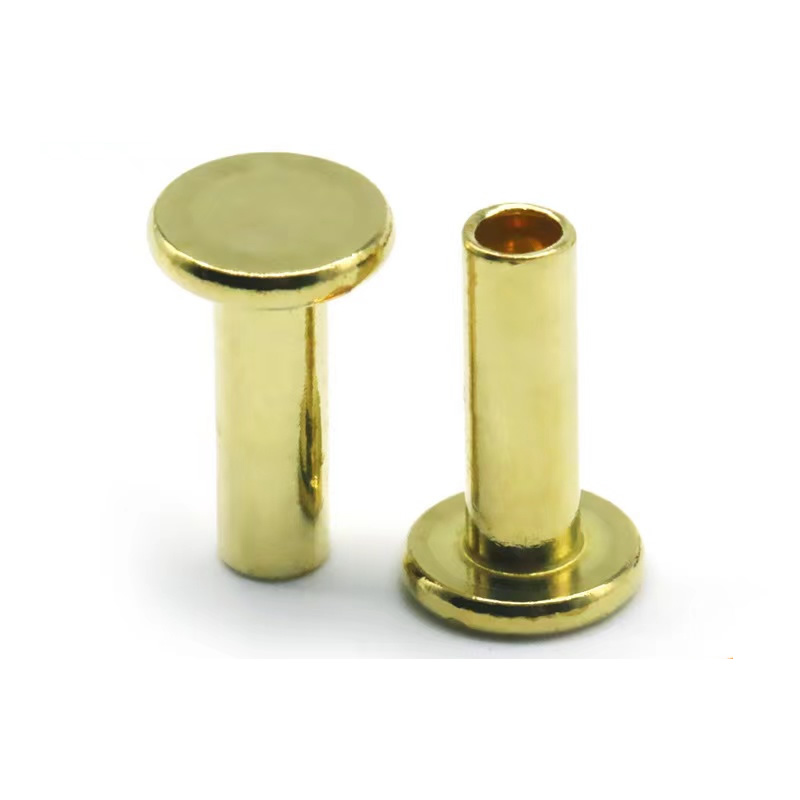

หมุดย้ำกึ่งท่อคืออะไร

รีเวทแบบกึ่งท่อเป็นรีเวทที่มีก้านกลวงบางส่วนที่ปลายหาง ช่องเล็กๆ นั้นไม่ใช่รายละเอียดที่สวยงาม แต่เป็นเหตุผลที่หมุดย้ำเหล่านี้ติดตั้งอย่างรวดเร็วและสม่ำเสมอ ในระหว่างการติดตั้ง เครื่องมือติดตั้งจะม้วนหรือบานปลายกลวงออกด้านนอก ทำให้เกิดเป็น “หัว” ที่สอง (มักเรียกว่าการยึด) ซึ่งจะยึดชิ้นส่วนไว้ด้วยกัน

เนื่องจากต้องมีการเคลื่อนย้ายโลหะน้อยกว่าการใช้หมุดย้ำแบบตัน หมุดย้ำแบบกึ่งท่อจึงมักต้องใช้แรงในการตั้งค่าที่ต่ำกว่าและสามารถติดตั้งได้ที่ความเร็วสูง นั่นทำให้พวกเขาเข้ากันได้ดีกับสายการผลิตที่คำนึงถึงเวลาของวงจร ความสามารถในการทำซ้ำ และรูปลักษณ์ที่เรียบร้อยสะอาดตา

• แนวคิดหลัก:หางแบบกลวงช่วยควบคุมการเสียรูป นำไปสู่การจับที่มั่นคง
• การใช้งานทั่วไป:บานพับ สลัก กลไกขนาดเล็ก เครื่องใช้ไฟฟ้า อุปกรณ์ตกแต่งภายในรถยนต์ ตัวเรือนอิเล็กทรอนิกส์ เครื่องหนัง และส่วนประกอบน้ำหนักเบา
• พวกเขาส่องแสงอยู่ที่ไหน:เมื่อคุณต้องการประสิทธิภาพแรงเฉือนสูงพร้อมรูปลักษณ์ที่ประณีตและการผลิตที่มีประสิทธิภาพ

ประเด็นปัญหาของลูกค้า และวิธีที่หมุดย้ำกึ่งท่อช่วยแก้ปัญหาได้

ผู้ซื้อส่วนใหญ่ไม่รู้สึกตื่นเต้นที่จะ “เลือกหมุดย้ำ” พวกเขาเลือกสิ่งเหล่านี้เนื่องจากมีบางสิ่งที่ทำให้เกิดความเสียหาย เช่น การประกอบช้า ชิ้นส่วนหลวมในสนาม พลาสติกแตกร้าว มีการกัดกร่อนปรากฏขึ้น หรือคุณภาพแตกต่างกันไปในแต่ละชุด ต่อไปนี้คือวิธีที่หมุดย้ำแบบกึ่งท่อช่วยแก้ปัญหาอาการปวดหัวที่พบบ่อยที่สุด

• จุดที่ 1: สกรูคลายตัวเมื่อเวลาผ่านไป (การสั่นสะเทือน การปั่นจักรยาน และการหยิบจับ)
  หมุดย้ำกึ่งท่อจะสร้างข้อต่อเชิงกลแบบถาวร เมื่อตั้งค่าอย่างเหมาะสม จะไม่เสี่ยงต่อการหลุดของด้าย และความต้านทานการสั่นสะเทือนจะดีขึ้นโดยไม่ต้องพึ่งตัวล็อคเกลียวด้วยสารเคมี
• จุดที่ 2: ความเร็วในการประกอบช้าเกินไป หรือค่าแรงเพิ่มขึ้น
  การโลดโผนสามารถทำได้อัตโนมัติและเป็นมาตรฐาน ด้วยการใช้เครื่องมือและการควบคุมรูที่ถูกต้อง กระบวนการจะกลายเป็น "วาง + ตั้งค่า" ซึ่งจะช่วยลดความแปรปรวนของผู้ปฏิบัติงาน
• จุดที่ 3: ปัญหาด้านความงาม (รอยขีดข่วน หัวใหญ่ การหนีบไม่สม่ำเสมอ)

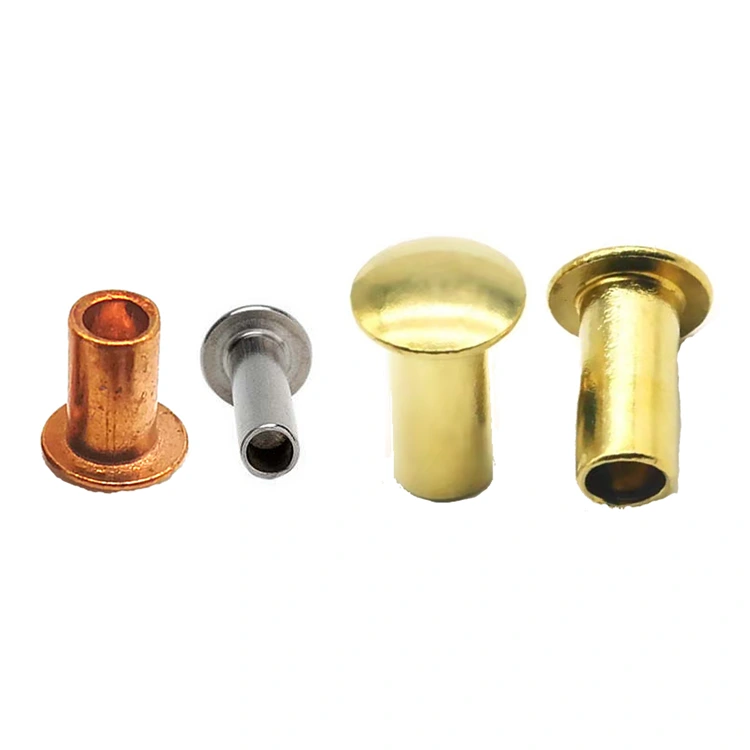

  สามารถเลือกรูปแบบหัวได้หลายแบบ (ทรงกลม แบน ทรงเทเปอร์ ทรงคล้ายโครงถัก) เพื่อให้ตรงกับเป้าหมายลักษณะที่ปรากฏ รูปทรงการยึดเกาะที่สม่ำเสมอยังช่วยปรับปรุงคุณภาพการรับรู้อีกด้วย
• จุดที่ 4: พลาสติกแตกร้าวหรือแผ่นบางผิดรูป
  เนื่องจากหมุดย้ำกึ่งท่อต้องการแรงน้อยกว่าหมุดย้ำแข็ง จึงสามารถเป็นมิตรกับพลาสติกและโลหะบางมากกว่า โดยเฉพาะอย่างยิ่งเมื่อจับคู่กับแหวนรอง บูช หรือการตั้งค่าเปลวไฟแบบควบคุม
• จุดที่ 5: การกัดกร่อนและการย้อมสีในสภาพแวดล้อมจริง
  การเลือกวัสดุและการตกแต่งเป็นสิ่งสำคัญ: ตัวเลือกสแตนเลส เหล็กชุบ หรือตัวเลือกอลูมิเนียม/ทองเหลือง สามารถปรับให้สอดคล้องกับความชื้น การสัมผัสกับเกลือ ปัญหาเกี่ยวกับไฟฟ้า และความต้องการด้านรูปลักษณ์
• จุดที่ 6: คุณภาพไม่เสถียรระหว่างซัพพลายเออร์หรือแต่ละกลุ่ม
  หมุดย้ำดูเรียบง่าย แต่ความสม่ำเสมอขึ้นอยู่กับคุณภาพของลวด ความแม่นยำในการขึ้นรูป การรักษาความร้อน (เมื่อใช้) การควบคุมการชุบ และการตรวจสอบขนาด ซัพพลายเออร์ที่มีการควบคุมกระบวนการและความสามารถในการตรวจสอบย้อนกลับจะช่วยลดความประหลาดใจได้

วิธีการเลือกรีเวทแบบกึ่งท่อที่เหมาะสม

หมุดย้ำที่ "ดีที่สุด" คือหมุดที่ตรงกับการออกแบบข้อต่อและความเป็นจริงในการผลิตของคุณ ใช้รายการตรวจสอบด้านล่างเพื่อหลีกเลี่ยงข้อผิดพลาดแบบคลาสสิก: การเลือกตามเส้นผ่านศูนย์กลางเพียงอย่างเดียว และค้นพบในภายหลังว่าการยึดไม่สอดคล้องกันหรือข้อต่อรู้สึกหลวม

• 1) กำหนดเป้าหมายร่วมกัน:มีไว้สำหรับความต้านทานแรงเฉือน การเคลื่อนที่ของแกนหมุน ความต้านทานการดึงออก หรือรูปลักษณ์เป็นหลักหรือไม่ หมุดบานพับมีพฤติกรรมแตกต่างจากขายึดแบบแข็ง
• 2) ยืนยันความหนาของวัสดุทั้งหมด (ด้ามจับ):เพิ่มชั้นทั้งหมดที่หมุดยึดจะยึด รวมทั้งแหวนรองหรือบุชชิ่งด้วย
• 3) เลือกเส้นผ่านศูนย์กลาง:โดยทั่วไปแล้ว เส้นผ่านศูนย์กลางที่ใหญ่ขึ้นจะช่วยเพิ่มความต้านทานแรงเฉือนและพื้นที่รับน้ำหนัก แต่ต้องมีรูที่ใหญ่กว่าและอาจเพิ่มขนาดหัวที่มองเห็นได้
• 4) ตั้งค่าความยาวก้าน:ความยาวต้องทำให้เกิดอาการคลึงได้อย่างเหมาะสม—สั้นเกินไปทำให้เกิดแสงแฟลร์ที่อ่อนแอ หากยาวเกินไปอาจทำให้โค้งงอหรือทำให้เกิดขอบคมได้
• 5) เลือกสไตล์หัว:ตรงกับความต้องการด้านรูปลักษณ์และการกวาดล้าง หากพื้นผิวเรียบเป็นสิ่งสำคัญ ให้พิจารณาการออกแบบแบบฝังเคาน์เตอร์ (และตรวจสอบให้แน่ใจว่าวัสดุของคุณสามารถรองรับได้)
• 6) เลือกวัสดุและการตกแต่ง:ปรับสมดุลความแข็งแรง ความต้านทานการกัดกร่อน ความเข้ากันได้ของกัลวานิก ต้นทุน และความสวยงาม
• 7) จับคู่เครื่องมือและกระบวนการ:วิธีการตอกหมุดที่มีอยู่ของคุณ (วงโคจร รัศมี การกระแทก ชุดลูกกลิ้ง) จะส่งผลต่อขนาดและวัสดุที่มีพฤติกรรมดีที่สุด

แนวทางปฏิบัติที่ดีที่สุดในการออกแบบและการติดตั้ง

ข้อต่อรีเวทจะดีพอๆ กับระบบที่อยู่รอบๆ เท่านั้น เช่น ขนาดรู การเรียงซ้อนกัน การใช้เครื่องมือ และการควบคุมกระบวนการ หากคุณต้องการการปฏิเสธน้อยลงและผลตอบแทนน้อยลง กฎเชิงปฏิบัติเหล่านี้จะช่วยยกภาระหนักได้

• ควบคุมเส้นผ่านศูนย์กลางและความกลมของรูรูที่ใหญ่เกินไปหรือหลุดออกจากรูเป็นสาเหตุอันดับต้นๆ ของการโยกเยกและการคว้านที่ไม่สอดคล้องกัน ถือว่าคุณภาพของรูเจาะเป็นมิติที่สำคัญ ไม่ใช่สิ่งที่ต้องคำนึงถึงภายหลัง
• เคารพช่วงการยึดเกาะหากความหนาของปึกของคุณแตกต่างกันไป ให้ระบุความยาวของหมุดย้ำที่ยังคงเกิดการยึดแน่นที่ปึกที่บางที่สุด สำหรับชั้นที่หนาขึ้น ให้พิจารณาความยาวที่แตกต่างกันหรือบุชชิ่งแบบควบคุม
• เลือกวิธีการตั้งค่าที่ถูกต้องการรีเวทแบบวงโคจรหรือแนวรัศมีมักจะทำให้การขึ้นรูปเรียบกว่าและควบคุมได้ดีกว่าชุดกระแทกแบบแข็ง ซึ่งอาจมีประโยชน์สำหรับชิ้นส่วนเครื่องสำอางและพลาสติก
• ป้องกันความเสียหายของวัสดุสำหรับการประกอบชิ้นส่วนที่เป็นพลาสติกหรือแผ่นบาง ให้ใช้แหวนรอง ปลอก หรือโปรไฟล์บานเกล็ดที่กระจายน้ำหนักและลดความเข้มข้นของความเค้น
• ออกแบบให้เคลื่อนไหวได้เมื่อจำเป็นหากหมุดย้ำทำหน้าที่เป็นเดือย (เช่น บานพับ) เป้าหมายจะถูกควบคุมการหมุน ไม่ใช่แคลมป์สูงสุด บุชชิ่งหรือสเปเซอร์ช่วยรักษาการเคลื่อนไหวที่ราบรื่นโดยไม่มีการผูกมัด
• หลีกเลี่ยงการหนีบขอบที่แหลมคมหางที่มีรูปทรงไม่ดีอาจทำให้เกิดเสี้ยนที่บาดมือ ผ้าที่กีดขวาง หรือรบกวนชิ้นส่วนข้างเคียงได้ รูปทรงของเครื่องมือมีความสำคัญ

รายการตรวจสอบ “ข้อมูลจำเพาะจนถึงการผลิต” ฉบับย่อ:

• ยืนยันช่วงความหนาของปึก (ต่ำสุด/ระบุ/สูงสุด)
• พิกัดความเผื่อของรูล็อคและเป้าหมายการตกแต่งพื้นผิว
• กำหนดข้อกำหนดเกี่ยวกับสไตล์และรูปลักษณ์ของศีรษะ
• ตัดสินใจเลือกวัสดุ + การตกแต่งตามการสัมผัสสภาพแวดล้อม
• ตรวจสอบขนาดการคว้านด้วยตัวอย่างบทความแรก
• บันทึกขั้นตอนการตั้งค่า (เครื่องมือ แรง รอบ จุดตรวจสอบ)

การตรวจสอบคุณภาพที่ป้องกันความล้มเหลวของสนาม

ผู้ซื้อมักตำหนิ "หมุดย้ำที่ไม่ดี" เมื่อผู้ร้ายที่แท้จริงคือการเปลี่ยนแปลงที่ไม่สามารถควบคุมได้ เช่น การเปลี่ยนแปลงความแข็งของลวด การเคลื่อนตัวของความหนาของการชุบ หรือรูปทรงของการยึดเกาะไม่ได้ถูกวัด แผนการตรวจสอบที่เรียบง่ายและทำซ้ำได้ช่วยลดความเสี่ยงได้อย่างมาก

• การตรวจสอบมิติ:เส้นผ่านศูนย์กลางของก้าน ความยาว เส้นผ่านศูนย์กลาง/ความสูงของหัว และความลึกของรูกลวงควรตรงกับข้อมูลจำเพาะ รูปทรงกลวงที่สม่ำเสมอช่วยรองรับการเกาะตัวที่สม่ำเสมอ
• เสร็จสิ้นการตรวจสอบ:มองหาการหลุดลอก การเปลี่ยนสี หรือการเคลือบที่ไม่สม่ำเสมอซึ่งอาจกระตุ้นให้เกิดการกัดกร่อนหรือการปฏิเสธความสวยงาม
• การตั้งค่าการตรวจสอบ:วัดเส้นผ่านศูนย์กลางของการพับและความสูงของการพับหลังการติดตั้ง ตัวเลขสองตัวนี้มักจะทำนายประสิทธิภาพของข้อต่อได้ดีกว่า "รู้สึกแน่น"
• การตรวจสอบทางกล:สำหรับชิ้นส่วนที่สำคัญ ให้ทำการทดสอบแรงเฉือน/แรงดึงกับตัวอย่างที่ประกอบแล้ว ผลลัพธ์ที่ได้รับความนิยมในช่วงเวลาหนึ่งจะลอยไปตั้งแต่เนิ่นๆ
• การตรวจสอบย้อนกลับ:การติดตามล็อตช่วยแยกปัญหาได้อย่างรวดเร็ว แทนที่จะเปลี่ยนข้อบกพร่องหนึ่งรายการให้เป็นการปิดการผลิตเต็มรูปแบบ

หากผลิตภัณฑ์ของคุณหันหน้าเข้าหาลูกค้า ให้พิจารณา "มาตรฐานรูปลักษณ์" เพิ่มเติมสำหรับพื้นที่ที่มีการตอกหมุด: เครื่องหมายหัวที่ยอมรับได้ รูปแบบวงแหวนเครื่องมือที่อนุญาต และรูปแบบการตกแต่งที่อนุญาต ซึ่งจะช่วยป้องกันความขัดแย้งทางอัตนัยในการตรวจสอบขั้นสุดท้าย

เมื่อใดควรพิจารณาทางเลือกอื่น

หมุดย้ำแบบกึ่งท่อนั้นยอดเยี่ยม แต่ก็ไม่ใช่คำตอบที่เป็นสากล หากทีมของคุณกำลังดิ้นรน อาจเป็นเพราะข้อกำหนดร่วมกันไม่ตรงกับตัวยึดแบบยึดถาวร

• เลือกสกรู/น็อตหากคุณต้องการความสามารถในการซ่อมบำรุง การถอดชิ้นส่วนบ่อยครั้ง หรือแรงแคลมป์แบบปรับได้
• เลือกหมุดย้ำหากคุณสามารถเข้าถึงได้จากด้านเดียวเท่านั้น
• เลือกหมุดย้ำที่มั่นคงหากข้อต่อมีงานหนักและคุณสามารถรับแรงเซ็ตตัวได้สูงขึ้นด้วยเครื่องมือและวัสดุที่แข็งแกร่ง
• พิจารณาการใช้กาว + หมุดย้ำในการออกแบบบางแบบที่คุณต้องการการปิดผนึก ลดแรงสั่นสะเทือน หรือการกระจายน้ำหนัก ในขณะที่หมุดย้ำให้ความแข็งแรงในการจัดการได้ทันที

ร่วมงานกับซัพพลายเออร์รีเวทที่เชื่อถือได้

นี่คือส่วนที่ช่วยคุณประหยัดจาก "เราเปลี่ยนซัพพลายเออร์และทุกอย่างเริ่มล้มเหลว" ซัพพลายเออร์ที่เชื่อถือได้ไม่เพียงแค่ขายชิ้นส่วนเท่านั้น โดยจะรักษาเสถียรภาพระหว่างแบตช์ สนับสนุนคำถามทางวิศวกรรม และช่วยให้คุณหลีกเลี่ยงการออกแบบซ้ำซ้อน

บริษัท นูเต้ เมทัลส์ เทคโนโลยี จำกัดรองรับโครงการหมุดย้ำกึ่งท่อที่ผู้ซื้อต้องการคุณภาพการขึ้นรูป ตัวเลือกวัสดุ และข้อกำหนดที่เป็นมิตรต่อการผลิตที่สม่ำเสมอ เมื่อประเมินซัพพลายเออร์ (รวมถึง Nuote Metals Technology Co.,Ltd. หรือใครก็ตาม) ให้ถามคำถามที่เปิดเผยถึงความครบกำหนดของกระบวนการ ไม่ใช่แค่การกำหนดราคา

• คุณสามารถให้ความสม่ำเสมอของวัสดุและกระบวนการได้หรือไม่?มองหาการจัดหาที่มั่นคง การตรวจสอบที่กำหนดไว้ และการควบคุมล็อต
• คุณสามารถปรับแต่งขนาดและสไตล์ของศีรษะได้หรือไม่?ส่วนประกอบจำนวนมากต้องใช้ความยาว โปรไฟล์ส่วนหัว หรือรูปทรงกลวงพิเศษที่ไม่เป็นไปตามมาตรฐาน
• คุณสามารถแนะนำพิกัดความเผื่อของรูและวิธีการตั้งค่าได้หรือไม่ซัพพลายเออร์ที่ดีที่สุดเข้าใจว่าหมุดย้ำเป็นส่วนหนึ่งของระบบ
• คุณจะจัดการกับการสุ่มตัวอย่างบทความแรกอย่างไรตัวอย่างในช่วงแรกควรตรวจสอบรูปทรงและรูปลักษณ์ของการคว้านก่อนการผลิตจำนวนมาก
• ความคาดหวังในการตกแต่งพื้นผิวและการกัดกร่อนมีแผนอย่างไรซัพพลายเออร์ที่ดีจะชี้แจงสมมติฐานด้านสิ่งแวดล้อมและดำเนินการจำกัดให้เสร็จสิ้นล่วงหน้า

คำถามที่พบบ่อย

• ถาม: อะไรทำให้ Semi Tubular Rivets แตกต่างจากหมุดย้ำแข็ง?
  ตอบ:หมุดย้ำกึ่งท่อมีส่วนหางกลวงบางส่วน ดังนั้นจึงต้องใช้แรงน้อยลงในการตั้งตัวและสามารถยึดแน่นได้อย่างรวดเร็ว หมุดย้ำแข็งนั้นมีความแข็งเต็มที่ และโดยทั่วไปต้องใช้แรงที่สูงกว่าและชิ้นส่วน/เครื่องมือที่แข็งแรงกว่า

• ถาม: ฉันจะป้องกันไม่ให้ข้อต่อที่ถูกตรึงรู้สึกหลวมได้อย่างไร
  ตอบ:สาเหตุที่พบบ่อยที่สุดคือรูขนาดใหญ่เกินไป ความยาวของหมุดย้ำไม่ถูกต้องสำหรับด้ามจับจริง หรือการตั้งค่าไม่สอดคล้องกัน ปรับพิกัดความเผื่อของรูให้แน่น จับคู่ช่วงของด้ามจับ และตรวจสอบเส้นผ่านศูนย์กลาง/ความสูงของการคว้านหลังการตั้งค่า

• ถาม: รีเวทแบบกึ่งท่อเหมาะสำหรับชิ้นส่วนพลาสติกหรือไม่
  ตอบ:มักจะใช่—โดยเฉพาะอย่างยิ่งเนื่องจากแรงในการตั้งค่าอาจต่ำกว่าหมุดย้ำแข็ง ใช้แหวนรอง ปลอก หรือการขึ้นรูปที่มีการควบคุมเพื่อกระจายน้ำหนักและลดความเครียดที่อาจทำให้พลาสติกแตกได้

• ถาม: อะไรคือตัวเลือกวัสดุที่ดีที่สุดสำหรับการใช้งานกลางแจ้ง?
  ตอบ:สเตนเลสมักถูกเลือกใช้สำหรับสภาพแวดล้อมที่ชื้นหรือมีฤทธิ์กัดกร่อน เหล็กชุบก็สามารถทำงานได้เช่นกัน แต่คุณควรปรับประเภทการชุบและความหนาให้สอดคล้องกับสภาพการสัมผัสและข้อกำหนดด้านรูปลักษณ์

• ถาม: รีเวทแบบกึ่งท่อสามารถถอดเพื่อซ่อมแซมได้หรือไม่
  ตอบ:ได้รับการออกแบบให้เป็นตัวยึดถาวร โดยทั่วไปการถอดออกเกี่ยวข้องกับการเจาะหมุดย้ำออก ซึ่งอาจทำให้วัสดุที่อยู่รอบๆ เสียหายได้ หากความสามารถในการซ่อมบำรุงเป็นสิ่งสำคัญ ให้พิจารณาใช้ตัวยึดแบบเกลียวหรือการออกแบบที่มีฮาร์ดแวร์เดือยที่เปลี่ยนได้

• ถาม: ฉันควรตรวจสอบสิ่งใดระหว่างการตรวจสอบที่เข้ามา
  ตอบ:ตรวจสอบเส้นผ่านศูนย์กลางด้าม ความยาว ขนาดส่วนหัว ความลึกกลวง คุณภาพผิวสำเร็จ และผลลัพธ์การตั้งค่าตัวอย่าง (เส้นผ่านศูนย์กลางและความสูงของตัวหนีบ) สิ่งเหล่านี้ส่งผลโดยตรงต่อความเสถียรและรูปลักษณ์ของการประกอบ
