เมื่อใดที่คุณควรระบุหมุดย้ำแบบท่อทองเหลืองแทนที่จะเป็นแบบตันหรือแบบกึ่งท่อ

ผู้ซื้อส่วนใหญ่คิดว่าหมุดย้ำเป็นทรงกระบอกตัน แต่เป็นอย่างเต็มตัวหมุดย้ำท่อทองเหลืองกลวงแก้ปัญหาที่หมุดย้ำไม่สามารถทำได้: การตั้งค่าอัตโนมัติที่รวดเร็ว ไม่ทำลายพื้นผิวที่อ่อนนุ่ม และลดต้นทุนวัสดุ ที่ Nuote Metals เราผลิตหมุดย้ำแบบท่อสำหรับลูกค้าที่ต้องการปริมาณมาก แรงต่ำ และความสวยงามที่สะอาดตา คู่มือนี้จะบอกคุณอย่างชัดเจนว่าเมื่อใดควรเลือก และเมื่อใดควรหลีกเลี่ยง

อะไรที่ทำให้หมุดย้ำทองเหลืองแตกต่างจากหมุดทองเหลืองอื่น ๆ

ตารางด้านล่างสถานที่หมุดย้ำท่อทองเหลืองในบริบทที่มีหมุดทองเหลืองกึ่งท่อและทองเหลืองแข็ง ความแตกต่างที่สำคัญคือความลึกของโพรง

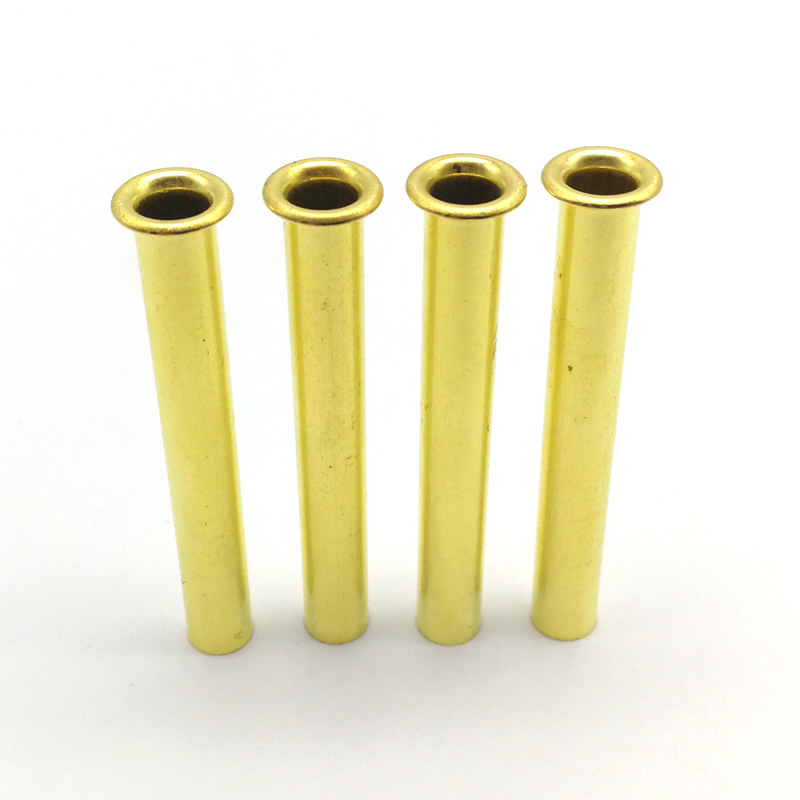

คำจำกัดความของเรา: หมุดย้ำแบบท่อคือตัวยึดถาวรที่มีส่วนหัวที่ขึ้นรูปไว้แล้วและมีก้านที่กลวงตั้งแต่ส่วนท้ายไปจนถึงส่วนหัว ระหว่างการติดตั้ง ผนังบางจะม้วนออกด้านนอกด้วยแรงที่ต่ำมาก ทำให้เกิดความโค้งงอที่สะอาดและสม่ำเสมอ

การใช้งาน: โดยที่หมุดย้ำท่อทองเหลืองเป็นตัวเลือกที่ดีที่สุด

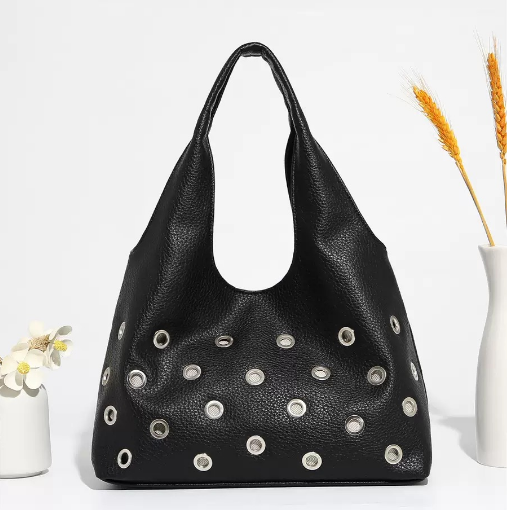

การใช้งาน 1: วัสดุที่อ่อนนุ่มหรือบาง (หนัง ผ้า ฟิล์มพลาสติก)

ปัญหา:หมุดย้ำแข็งหรือกึ่งท่อต้องใช้แรงยึดเพียงพอเพื่อทำให้ผนังหนาเสียรูป แรงดังกล่าวอาจทำให้พลาสติกบางแตก กระแทกหนังนิ่ม หรือผ้าฉีกขาดได้

ทำไมท่อทองเหลืองถึงใช้งานได้:ความหนาของผนังของหมุดย้ำแบบท่อโดยทั่วไปคือ 0.15–0.30 มม. มันหมุนด้วยแรงกดตามแนวแกนน้อยที่สุด วัสดุที่อยู่ด้านล่างแทบไม่มีแรงกดใดๆ

กรณีจริง:ผู้ผลิตถุงในยุโรปใช้หมุดเหล็กกึ่งท่อกับหนังฟอกฝาดขนาด 1.2 มม. หมุดย้ำมักจะทำให้หนังรอบๆ รูแตก เราจัดหา C26000หมุดย้ำท่อทองเหลืองด้วยก้านขนาด 4 มม. แรงการตั้งค่าที่เบากว่าช่วยขจัดปัญหาการแตกร้าว พื้นผิวทองเหลืองยังเข้ากันกับฮาร์ดแวร์สีทองของกระเป๋าอีกด้วย

การใช้งาน 2: การประกอบอัตโนมัติปริมาณสูง (มากกว่า 100,000 ชิ้น)

ปัญหา:รอบเวลาทุกมิลลิวินาทีมีความสำคัญ หมุดย้ำแข็งต้องใช้ระยะชักที่ยาวกว่าและมีแรงสูงกว่า ซึ่งจะทำให้เครื่องตอกหมุดอัตโนมัติช้าลง

ทำไมท่อทองเหลืองถึงใช้งานได้:หมุดย้ำแบบท่อตั้งอยู่ในจังหวะที่รวดเร็วและแรงต่ำเพียงครั้งเดียว เครื่องป้อนอัตโนมัติจัดการได้ง่ายเนื่องจากก้านกลวงมีโอกาสติดขัดน้อยกว่า อัตรารอบสามารถเข้าถึง 200–300 หมุดต่อนาที

กรณีจริง:ผู้ผลิตอุปกรณ์ติดตั้งไฟส่องสว่างจำเป็นต้องติดป้ายชื่อทองเหลืองเข้ากับตัวเรือนอะลูมิเนียม - 500,000 หน่วยต่อปี การเปลี่ยนจากทองเหลืองตันเป็นหมุดย้ำท่อทองเหลืองช่วยลดเวลารอบการเซ็ตตัวลง 40% และลดตัวเรือนที่แตกร้าว

ข้อมูลจำเพาะทางเทคนิค – พารามิเตอร์โรงงานของเราสำหรับหมุดย้ำท่อทองเหลือง

ตัวเลขด้านล่างทั้งหมดมีไว้สำหรับหมุดย้ำท่อทองเหลืองผลิตโดย Nuote Metals จากโลหะผสม C26000 หรือ C27000

ช่วงมิติมาตรฐานและความคลาดเคลื่อน

บันทึก:เนื่องจากก้านเป็นแบบกลวงทั้งหมด ความหนาของผนังขั้นต่ำจึงถูกจำกัดโดยกระบวนการปั๊มของเรา สำหรับเส้นผ่านศูนย์กลางต่ำกว่า 2 มม. เราแนะนำให้ใช้แบบกึ่งท่อแทน

การตกแต่งมาตรฐานสำหรับรีเวททองเหลืองแบบท่อ

พื้นผิวทั้งหมดเป็นไปตามข้อกำหนด RoHS

การวิเคราะห์ต้นทุนจริง – เหตุใด Tubular จึงประหยัดเงิน

เนื้อหาวัสดุด้านล่างของหมุดย้ำท่อทองเหลืองลดต้นทุนของคุณได้โดยตรง ใช้สูตรนี้เพื่อเปรียบเทียบ:

ราคาต่อ 1,000 ชิ้น = (น้ำหนักขดทองเหลืองต่อหมุดย้ำ × อัตราเศษ) + การตอก + การตกแต่งขั้นสุดท้าย

สำหรับเส้นผ่านศูนย์กลางด้าม 5 มม. ความยาว 6 มม.:

หมุดย้ำมากกว่า 500,000 ตัว การเปลี่ยนจากแบบตันเป็นแบบท่อ ช่วยประหยัดทองเหลืองได้ประมาณ 600 กิโลกรัม และใช้เวลาในเครื่องจักรนานกว่า 100+ ชั่วโมง

คุณภาพและเอกสารประกอบ – นโยบายที่โปร่งใสของเรา

ISO 9001:2015 – การผลิตที่ตรวจสอบย้อนกลับได้

หมุดย้ำทุกชุดจาก Nuote Metals มีจำนวนมากที่ติดตามไปยัง:

ใบรับรองคอยล์ (โลหะผสม, เลขความร้อน, ความแข็ง)

บันทึกการกดปั๊ม (วันที่ ผู้ปฏิบัติงาน รหัสเครื่องมือ)

รายงานการตรวจสอบขั้นสุดท้าย (ขนาด ความหนาของผนัง ศูนย์กลาง)

การสุ่มตัวอย่างและการตรวจสอบ

เราปฏิบัติตาม AQL 1.0 สำหรับขนาดวิกฤต (OD ด้าม ความหนาของผนัง) 2.5 สำหรับขนาดหลัก (ความยาว OD หน้าแปลน) และ 4.0 สำหรับขนาดรอง (ความสวยงาม) ทุกๆ 500 ชิ้น จะมีการวัดตัวอย่าง 10 ตัวอย่าง

นโยบายลูกค้าที่โปร่งใสของเรา (ภาษาอังกฤษธรรมดา)

ตัวอย่างฟรี – สำหรับขนาดที่เก็บไว้ คุณจ่ายบริการจัดส่ง

ความยาวท่อแบบกำหนดเอง – เครื่องมือพร้อมภายใน 10 วันตามปฏิทินสำหรับความยาวที่ไม่เป็นมาตรฐานหรือรูปทรงหน้าแปลน

ขั้นต่ำ – 20,000 ชิ้นสำหรับขนาดมาตรฐาน ต่ำกว่าสำหรับการสั่งซื้อครั้งแรก

ระยะเวลาดำเนินการ – สต็อก: 3–5 วันทำการ กำหนดเอง (รวมเครื่องมือ): 15–20 วันทำการ

เราได้จัดหาหมุดย้ำท่อทองเหลืองให้กับลูกค้าผลิตภัณฑ์เครื่องหนัง ไฟ และอุปกรณ์อิเล็กทรอนิกส์ในกว่า 30 ประเทศ

คู่มือการติดตั้ง – เฉพาะสำหรับหมุดย้ำทองเหลืองแบบท่อ

เนื่องจากผนังบาง หมุดย้ำแบบท่อจึงต้องใช้พารามิเตอร์การตั้งค่าที่แตกต่างจากแบบทึบหรือกึ่งท่อ

แรงเซ็ตติ้งที่แนะนำ (นิวตัน, C26000)

ปัจจัยความสำเร็จที่สำคัญ

เส้นผ่านศูนย์กลางรู:เจาะหรือเจาะใหญ่กว่าก้าน OD 0.05 – 0.10 มม. แน่นเกินไป - ตัวล็อคผนังบาง หลวมเกินไป - ลอนไม่เท่ากัน

การขัด:จำเป็นอย่างยิ่ง เสี้ยนที่ยกขึ้นจะแยกผนังบางออก ใช้เครื่องมือลบคมทั้งสองด้าน

รายละเอียดทั่ง:ใช้ทั่งเว้าตื้นที่เข้ากันกับรูปทรงโค้งงอ ทั่งตีแบนจะพังกำแพง

ไม่จำเป็นต้องหล่อลื่น – ทองเหลืองมีความลื่นตามธรรมชาติ น้ำมันหล่อลื่นอาจทำให้หมุดย้ำหลุดเข้าไปในตัวป้อนได้

ข้อผิดพลาดทั่วไปที่เราพบเห็น

【หมุดย้ำท่อทองเหลือง】คำถามที่พบบ่อย – สามคำถามที่เราตอบทุกวัน

คำถามที่ 1: ฉันสามารถใช้หมุดย้ำท่อทองเหลืองนอกอาคารได้หรือไม่ พวกเขาจะกัดกร่อนหรือไม่?

ตอบ: หมุดย้ำท่อทองเหลืองที่ทำจาก C26000 (70/30) เหมาะสำหรับการใช้งานในร่มและกลางแจ้งที่ไม่รุนแรง (เช่น ป้ายสวน กันสาดที่มีร่มเงา) พวกมันจะค่อยๆ เสื่อมเสียเป็นสีน้ำตาลเข้ม แต่จะไม่สูญเสียความสมบูรณ์ทางกลไกเป็นเวลาหลายปี อย่างไรก็ตาม ในสภาพแวดล้อมแบบสเปรย์เกลือโดยตรงหรือต่อเนื่องบริเวณชายฝั่ง ทองเหลือง C26000 สามารถผ่านการสลายสังกะสีได้ โดยสังกะสีจะชะออกมา เหลือแต่ทองแดงที่มีรูพรุน คำแนะนำของเรา: สำหรับการใช้งานกลางแจ้งที่ไม่ใช้เกลือ (ในน้ำจืดและในน้ำจืดเท่านั้น) สามารถใช้ C26000 ที่มีการเคลือบเงาได้ สำหรับการใช้งานชายฝั่งหรือทางทะเล เราขอแนะนำให้เปลี่ยนมาใช้หมุดย้ำท่อทองเหลืองสีแดง C23000 (ทองแดง 85%) หรือหมุดย้ำท่อสแตนเลส 316 ซึ่งเราผลิตทั้งสองอย่าง หากคุณเลือกใช้ทองเหลืองด้วยเหตุผลด้านความสวยงาม ให้ระบุทองเหลืองสีแดง C23000 ด้วยแล็กเกอร์ใส และคาดว่าจะเปลี่ยนใหม่หลังจากผ่านไป 3-5 ปี

คำถามที่ 2: ฉันจะคำนวณความยาวลำกล้องที่ถูกต้องสำหรับหมุดย้ำท่อทองเหลืองได้อย่างไร

ตอบ: หมุดย้ำแบบท่อต้องการส่วนที่ยื่นออกมาน้อยกว่าหมุดแบบแข็งหรือแบบกึ่งท่อ เนื่องจากผนังบางจำเป็นต้องโค้งงอเท่านั้น ไม่จำเป็นต้องพับส่วนที่หนา สูตรของเรา: ความยาวลำกล้อง = ความหนาของกองวัสดุ + 0.5 ถึง 0.8 มม. ตัวอย่าง: การเชื่อมแผงหนัง 1.5 มม. เข้ากับซับในผ้า 0.5 มม. – ปึกทั้งหมด 2.0 มม. เพิ่ม 0.6 มม. = ความยาวลำกล้อง 2.6 มม. ปัดเศษขึ้นตามความยาวมาตรฐานที่ใกล้ที่สุด (ปกติคือ 2.8 มม. หรือ 3.0 มม.) อย่าใช้สูตรกึ่งท่อ (ปึก + เส้นผ่านศูนย์กลาง 1.0×) เพราะจะทำให้มีเนื้อผ้ามากเกินไปและทำให้ม้วนงอใหญ่เกินไป สำหรับชั้นที่มีความหนามากกว่า 4.0 มม. ไม่แนะนำให้ใช้หมุดย้ำแบบท่อ เปลี่ยนเป็นกึ่งท่อ สั่งซื้อตัวอย่างฟรีในสองความยาวที่อยู่ติดกัน และทดสอบกับวัสดุจริงของคุณ – เรามีชุดอุปกรณ์ตัวอย่างให้

คำถามที่ 3: หมุดย้ำท่อทองเหลืองมีความแข็งแรงเพียงพอสำหรับเฟอร์นิเจอร์หรือกระเป๋าเดินทางหรือไม่?

ใช่สำหรับข้อต่อบางอย่าง หมุดย้ำท่อทองเหลืองถูกนำมาใช้กันอย่างแพร่หลายในที่จับกระเป๋าเดินทาง อุปกรณ์ยึดคานลาก และเดือยเฟอร์นิเจอร์สำหรับงานเบา (เช่น กลไกเก้าอี้พับ รางเลื่อนลิ้นชักโต๊ะ) แต่ไม่เหมาะกับข้อต่อโครงสร้างรับน้ำหนัก เช่น ขาเก้าอี้ที่รองรับน้ำหนักของบุคคล ความต้านทานแรงเฉือนของหมุดย้ำท่อทองเหลืองขนาด 4 มม. อยู่ที่ประมาณ 150–180 MPa สำหรับการเปรียบเทียบ หมุดเหล็กตันที่มีเส้นผ่านศูนย์กลางเท่ากันคือ 300–350 MPa หลักปฏิบัติของเรา: หากข้อต่อได้รับแรงเฉือนมากกว่า 50 นิวตัน (น้ำหนักประมาณ 5 กก.) ให้เลือกแบบกึ่งท่อหรือแบบแข็ง หากข้อต่อมีไว้เพื่อการจัดตำแหน่ง การตกแต่ง หรือการเคลื่อนตัวเบาๆ เท่านั้น (เช่น บานพับบนกล่องใส่เครื่องประดับ สายรัดบนกระเป๋าเป้สะพายหลัง) ท่อก็ถือว่าใช้ได้ เราสามารถคำนวณพิกัดน้ำหนักที่คำนวณไว้สำหรับความหนาของปึกเฉพาะของคุณได้ เพียงแค่สอบถาม

ติดต่อ Nuote Metals สำหรับโครงการหมุดย้ำท่อทองเหลืองของคุณ

แจ้งกองวัสดุของคุณ (ประเภทและความหนา) เส้นผ่านศูนย์กลางและความยาวของด้ามที่ต้องการ ปริมาตรรายปี และสภาพแวดล้อม เราจะตอบกลับพร้อมคำแนะนำโลหะผสมที่เฉพาะเจาะจง การคำนวณความยาวลำกล้อง ตัวอย่างฟรี และใบเสนอราคาแยกรายการ
