เหตุใดหมุดย้ำแบบท่อจึงเป็นโซลูชันการยึดที่เชื่อถือได้มากที่สุดสำหรับงานวิศวกรรมที่มีความแม่นยำ

ในโลกของการยึดติดทางอุตสาหกรรม ส่วนประกอบที่เล็กที่สุดมักจะมีความรับผิดชอบที่ยิ่งใหญ่ที่สุด เป็นเวลากว่าสองทศวรรษที่นูเต้ เมทัลส์ได้สร้างชื่อเสียงให้กับตนเองในฐานะพันธมิตรที่เชื่อถือได้สำหรับผู้ผลิตที่แสวงหาความน่าเชื่อถือ ความแม่นยำ และความเป็นเลิศทางวิศวกรรม ในขณะที่อุตสาหกรรมต่างๆ พัฒนาไปสู่โครงสร้างที่เบากว่าและความต้องการด้านประสิทธิภาพที่สูงขึ้นหมุดย้ำท่อได้กลายเป็นโซลูชั่นที่สำคัญสำหรับการใช้งานที่ต้องการความแข็งแกร่งโดยไม่กระทบต่อความสมบูรณ์ของวัสดุ

บทความนี้นำเสนอภาพรวมทางเทคนิคที่ครอบคลุมของหมุดย้ำแบบท่อ การจำแนกประเภท สถานการณ์การใช้งาน และเกณฑ์การคัดเลือก ซึ่งออกแบบมาสำหรับผู้เชี่ยวชาญด้านการจัดซื้อ วิศวกรออกแบบ และผู้เชี่ยวชาญด้านการประกันคุณภาพ

ทำความเข้าใจเกี่ยวกับหมุดย้ำแบบท่อ: ความหมายและลักษณะโครงสร้าง

หมุดย้ำแบบท่อเป็นตัวยึดแบบกึ่งกลวงหรือแบบกลวงทั้งหมด ออกแบบมาเพื่อเชื่อมต่อวัสดุผ่านการเสียรูป แตกต่างจากหมุดย้ำแข็งที่ต้องใช้แรงมากในการติดตั้ง หมุดย้ำแบบท่อมีก้านกลวงที่ขึ้นรูปไว้ล่วงหน้าซึ่งจะกลิ้งไปมาระหว่างการติดตั้ง ทำให้เกิดข้อต่อที่ปลอดภัยด้วยแรงจับยึดที่ควบคุมได้

คุณสมบัติโครงสร้างที่สำคัญ

การออกแบบก้านกลวง: ลดแรงในการติดตั้งในขณะที่ยังคงความแข็งแรงรับแรงเฉือน

การขึ้นรูปหัวแบบม้วน: ทำให้ด้านตาบอดมีความสม่ำเสมอและเรียบเนียน

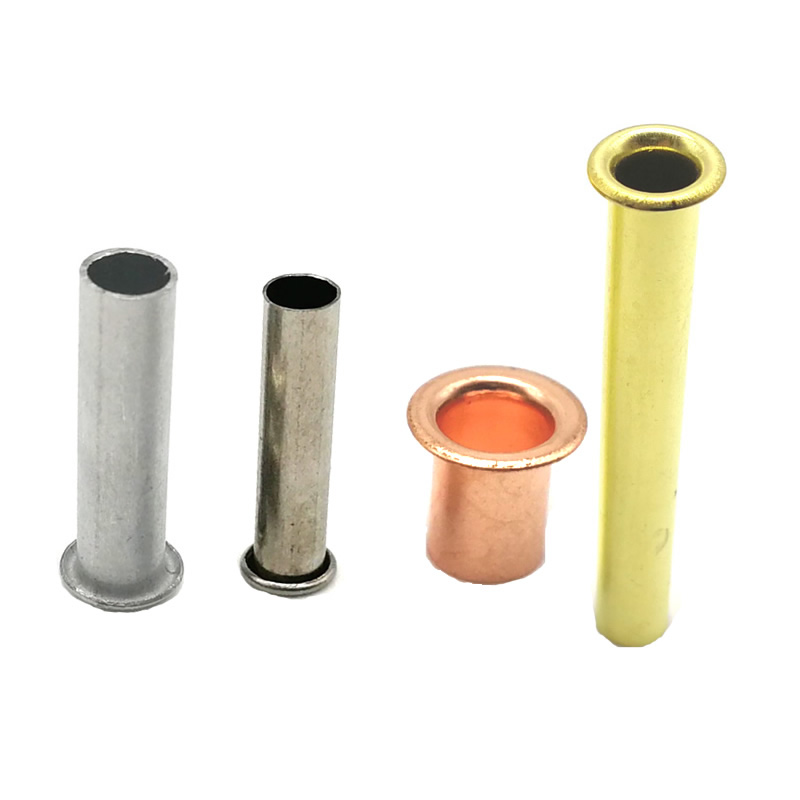

ความหลากหลายของวัสดุ: มีให้เลือกทั้งเหล็ก สแตนเลส อลูมิเนียม ทองแดง และทองเหลือง

ขนาดที่ปรับแต่งได้: เส้นผ่านศูนย์กลางของด้ามโดยทั่วไปจะมีตั้งแต่ 1.6 มม. ถึง 8.0 มม. โดยมีความยาวที่ปรับให้เหมาะกับความหนาของปึกวัสดุ

คุณลักษณะเหล่านี้ทำให้หมุดย้ำแบบท่อเหมาะอย่างยิ่งสำหรับการใช้งานที่จำกัดการเข้าถึงจากด้านหลังหรือในกรณีที่รูปลักษณ์ภายนอกมีความสำคัญ

การจำแนกประเภทของหมุดย้ำแบบท่อ

ทำความเข้าใจกับประเภทต่างๆหมุดย้ำท่อถือเป็นสิ่งสำคัญในการเลือกตัวยึดที่เหมาะสมสำหรับการใช้งานที่กำหนด Nuote Metals จัดกลุ่มผลิตภัณฑ์ของตนตามการกำหนดค่าโครงสร้างและข้อกำหนดการใช้งานขั้นสุดท้าย

ตามประเภทโครงสร้าง

พิมพ์	คำอธิบาย	การใช้งานทั่วไป
หมุดย้ำกึ่งท่อ	กลวงที่ปลาย; แข็งที่หัว ให้ความสมดุลระหว่างความแข็งแรงและความสะดวกในการเซ็ตตัว	ผ้าเบรกรถยนต์ บานพับ ประกอบเฟอร์นิเจอร์
หมุดย้ำแบบท่อแบบเต็ม	กลวงไปหมดทั้งก้าน น้ำหนักเบาและมีแรงติดตั้งน้อยที่สุด	ตู้อิเล็กทรอนิกส์ อุปกรณ์ตกแต่ง อุปกรณ์เชื่อมต่อวัสดุเนื้ออ่อน
หมุดย้ำแบบท่อไหล่	มีไหล่ระหว่างหัวและก้านเพื่อทำหน้าที่เป็นตัวเว้นระยะหรือจุดหมุน	กลไกการพับ ข้อต่อเครื่องมือ ชุดประกอบแบบหมุน
หมุดย้ำท่อแบบขั้นบันได	เส้นผ่านศูนย์กลางด้ามแปรผันได้สำหรับกองวัสดุหลายชั้น	ตัวเรือนเครื่องใช้ไฟฟ้า โมดูลภายในรถยนต์

โดยองค์ประกอบของวัสดุ

การเลือกใช้วัสดุส่งผลโดยตรงต่อความต้านทานการกัดกร่อน การนำไฟฟ้า และสมรรถนะทางกล Nuote Metals นำเสนอหมุดย้ำแบบท่อในเกรดวัสดุต่อไปนี้:

อลูมิเนียมอัลลอยด์ (5056, 6061): น้ำหนักเบา ทนต่อการกัดกร่อน เหมาะสำหรับการใช้งานด้านการบินและอวกาศและทางทะเล

เหล็กกล้าคาร์บอน (C1008, C1010) มีความแข็งแรงสูง คุ้มราคา มักชุบเพื่อป้องกันการกัดกร่อน

สแตนเลส (304, 316): ต้านทานการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับอุปกรณ์ทางการแพทย์และอุปกรณ์กลางแจ้ง

ทองแดงและทองเหลือง: การนำไฟฟ้าได้ดีเยี่ยมและสวยงาม ใช้ในอุปกรณ์ไฟฟ้าและเครื่องหนัง

อุตสาหกรรมแอปพลิเคชันและกรณีการใช้งานทางวิศวกรรม

นูเต้ เมทัลส์ เป็นผู้จัดหาหมุดย้ำแบบท่อให้กับอุตสาหกรรมที่หลากหลาย ความสามารถของตัวยึดในการให้ความสมบูรณ์ของข้อต่อสม่ำเสมอโดยไม่ทำลายพื้นผิวที่ละเอียดอ่อน ทำให้เป็นตัวเลือกที่ต้องการในภาคส่วนต่อไปนี้

อุตสาหกรรมยานยนต์

สิ่งที่แนบมากับผ้าเบรก

ชุดประกอบพุกเข็มขัดนิรภัย

แถบปิดภายใน

การเชื่อมต่อท่อ HVAC

เครื่องใช้ไฟฟ้า

กลไกบานพับสำหรับแล็ปท็อป

การประกอบสิ่งที่แนบมาสำหรับอุปกรณ์พกพา

การเสริมแรงโครงสร้างในโครงผนังบาง

อุปกรณ์การแพทย์

การประกอบเครื่องมือผ่าตัด

ส่วนประกอบของอุปกรณ์กระดูกและข้อ

เรือนอุปกรณ์วินิจฉัย

การบินและอวกาศและกลาโหม

การยึดแผงภายในเครื่องบิน

การเชื่อมต่อโครงสร้างที่มีน้ำหนักเบา

ชุดประกอบที่ทนต่อการสั่นสะเทือน

การผลิตและการประกอบทั่วไป

ฮาร์ดแวร์กระเป๋าและกล่อง

การเชื่อมต่อโครงเฟอร์นิเจอร์

กล่องรวมสัญญาณไฟฟ้า

การประกอบผลิตภัณฑ์สิ่งทอและเครื่องหนัง

ข้อดีของการใช้หมุดย้ำแบบท่อแทนตัวยึดแบบอื่น

เมื่อเปรียบเทียบกับหมุดย้ำ สกรู หรือข้อต่อเชื่อม หมุดท่อมีข้อดีทางวิศวกรรมที่แตกต่างกัน

แรงในการติดตั้งลดลง: ลดความเหนื่อยล้าของผู้ปฏิบัติงานและยืดอายุการใช้งานของเครื่องมือ

การเสียรูปของวัสดุน้อยที่สุด: เหมาะสำหรับวัสดุที่มีขนาดบางหรือพื้นผิวที่เปราะ

แรงจับยึดที่ควบคุมได้: ข้อต่อมีคุณภาพสม่ำเสมอโดยไม่มีความเสี่ยงในการรับแรงบิดมากเกินไป

ไม่มีผลกระทบต่อความร้อน: กระบวนการขึ้นรูปเย็นช่วยรักษาคุณสมบัติของวัสดุของส่วนประกอบที่เชื่อมต่อกัน

การตกแต่งที่สวยงาม: หัวแบบม้วนทำให้ดูสะอาดตาและเป็นมืออาชีพ

ความต้านทานการสั่นสะเทือน: เมื่อตั้งค่าแล้ว หมุดย้ำแบบท่อจะรักษาความสมบูรณ์ของข้อต่อภายใต้แรงแบบไดนามิก

เกณฑ์การคัดเลือกหมุดย้ำแบบท่อ

การเลือกหมุดย้ำแบบท่อที่ถูกต้องจำเป็นต้องมีการประเมินพารามิเตอร์ทางเทคนิคหลายตัว Nuote Metals ขอแนะนำกรอบการประเมินดังต่อไปนี้

1. ความหนาของกองวัสดุ

วัดความหนารวมของวัสดุที่จะเชื่อม

เลือกความยาวหมุดย้ำที่ช่วยให้ก้านยื่นออกมาประมาณ 0.5–1.0 มม. เพื่อให้เกิดม้วนที่เหมาะสม

2. ข้อกำหนดด้านแรงเฉือนและแรงดึง

กำหนดโหลดที่คาดหวังในการใช้งาน

เอกสารข้อมูลอ้างอิงทางเทคนิคของ Nuote Metals สำหรับพิกัดความแข็งแรงของหมุดย้ำตามเส้นผ่านศูนย์กลางและวัสดุ

3. การสัมผัสกับสิ่งแวดล้อม

การใช้งานภายในอาคาร: เหล็กชุบหรืออลูมิเนียม

สภาพแวดล้อมกลางแจ้งหรือการกัดกร่อน: สแตนเลสหรืออลูมิเนียมเคลือบ

การใช้งานด้านไฟฟ้า: ทองแดงหรือทองเหลือง

 4. ความเข้ากันได้ของอุปกรณ์การติดตั้ง

การกดด้วยมือสำหรับการผลิตในปริมาณน้อย

เครื่องอัดลมหรือขับเคลื่อนด้วยเซอร์โวสำหรับสายการประกอบอัตโนมัติ

5. ข้อกำหนดสไตล์ศีรษะ

หัวแบนสำหรับติดตั้งแบบฝัง

หัวเทเปอร์เพื่อความต่อเนื่องของพื้นผิว

หัวกลมเพื่อความสวยงามหรือระยะห่างในการใช้งาน

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและการประกันคุณภาพ

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญอย่างยิ่งในการบรรลุประสิทธิภาพตามที่คาดหวังจากหมุดย้ำแบบท่อ Nuote Metals ผสานรวมการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอนของการผลิต และให้การสนับสนุนทางเทคนิคเพื่อให้มั่นใจถึงผลลัพธ์การติดตั้งที่เหมาะสมที่สุด

ภาพรวมกระบวนการติดตั้ง

การเตรียมรู: เจาะหรือเจาะรูที่มีเส้นผ่านศูนย์กลางใหญ่กว่าก้านหมุดย้ำ 0.05–0.10 มม

การใส่: ใส่หมุดย้ำผ่านรูวัสดุที่อยู่ในแนวเดียวกัน

การตั้งค่า: ใช้แรงตามแนวแกนโดยใช้การกดหมุดย้ำหรือระบบป้อนอัตโนมัติ

การสร้างม้วน: ปลายกลวงจะม้วนออกไปด้านนอก กลายเป็นหัวรองที่ใช้ยึดวัสดุ

 พารามิเตอร์การควบคุมคุณภาพ

ความร่วมศูนย์ของก้าน: รับประกันการม้วนที่สม่ำเสมอ

ความรวมศูนย์ของส่วนหัว: คงรูปลักษณ์ที่สม่ำเสมอและการกระจายโหลด

ความสม่ำเสมอของความแข็ง: ป้องกันการแตกร้าวระหว่างการติดตั้ง

ความหนาของการชุบ: ตรงตามข้อกำหนดความต้านทานการกัดกร่อน

【หมุดย้ำแบบท่อ】คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างหมุดย้ำแบบกึ่งท่อและหมุดย้ำแบบเต็มท่อ?

ตอบ: หมุดกึ่งท่อมีความลึกกลวงประมาณ 20–30% ของความยาวด้าม โดยส่วนที่เหลือเป็นของแข็ง การออกแบบนี้ให้แรงเฉือนที่สูงกว่าในขณะที่ยังคงลดแรงในการติดตั้งเมื่อเทียบกับหมุดย้ำแบบตัน หมุดย้ำแบบท่อทั้งชิ้นกลวงตลอดทั้งก้าน ทำให้มีแรงในการติดตั้งต่ำที่สุดและน้ำหนักเบาที่สุด แต่มีความแข็งแรงโดยรวมต่ำกว่า Nuote Metals แนะนำให้ใช้หมุดย้ำแบบกึ่งท่อสำหรับข้อต่อโครงสร้าง และหมุดย้ำแบบท่อเต็มสำหรับการประกอบที่ไม่ใช่โครงสร้าง หรือเมื่อจำเป็นต้องลดน้ำหนัก

คำถามที่ 2: ฉันจะกำหนดความยาวหมุดย้ำท่อที่ถูกต้องสำหรับการประกอบได้อย่างไร

ตอบ: ความยาวหมุดที่ถูกต้องคำนวณได้ดังนี้: ความหนาของวัสดุ + 0.5 ถึง 1.0 มม. (สำหรับการสร้างม้วนมาตรฐาน) ตัวอย่างเช่น หากเชื่อมสองแผ่นโดยมีความหนารวม 3.0 มม. ให้เลือกหมุดย้ำที่มีความยาวก้านระหว่าง 3.5 มม. ถึง 4.0 มม. ส่วนที่ยื่นออกมาเป็นรูปหัวม้วน สำหรับวัสดุที่แข็งกว่าหรือเมื่อจำเป็นต้องใช้เส้นผ่านศูนย์กลางหัวม้วนที่ใหญ่ขึ้น อาจจำเป็นต้องมีส่วนที่ยื่นออกมายาวขึ้น Nuote Metals จัดทำแผนภูมิการเลือกความยาวโดยละเอียดสำหรับการผสมวัสดุทั้งหมดตามคำขอ

คำถามที่ 3: หมุดย้ำแบบท่อสามารถใช้ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงได้หรือไม่

ใช่. หมุดย้ำแบบท่อถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานด้านยานยนต์และอุปกรณ์หนัก เนื่องจากทนทานต่อการคลายตัวภายใต้การสั่นสะเทือน ต่างจากตัวยึดแบบเกลียวซึ่งสามารถถอยกลับออกมาเมื่อเวลาผ่านไป หัวรีดขึ้นรูปเย็นจะสร้างการเสียรูปถาวรที่รักษาแรงจับยึดตลอดอายุการใช้งานของผลิตภัณฑ์ สำหรับสภาวะการสั่นสะเทือนที่รุนแรง Nuote Metals นำเสนอหมุดย้ำแบบท่อล็อคพร้อมด้ามแบบมีลายหรือตัวเลือกแบบเคลือบด้วยกาวเพื่อเพิ่มการยึดเกาะให้ดียิ่งขึ้น

เหตุใด Nuote Metals จึงเป็นผู้นำในอุตสาหกรรมการผลิตหมุดย้ำแบบท่อ

ด้วยความเชี่ยวชาญกว่าสองทศวรรษในด้านตัวยึดโลหะที่มีความแม่นยำ Nuote Metals ได้พัฒนาระบบนิเวศการผลิตที่ให้ความสำคัญกับความสม่ำเสมอ การตรวจสอบย้อนกลับ และการสนับสนุนด้านวิศวกรรม

สิ่งอำนวยความสะดวกที่ได้รับการรับรองมาตรฐาน ISO 9001:2015: หมุดย้ำแบบท่อทุกชุดผ่านการตรวจสอบมิติ การทดสอบความแข็ง และการตรวจสอบการชุบ

การพัฒนาเครื่องมือภายในองค์กร: รูปทรงของหมุดย้ำแบบกำหนดเองได้รับการออกแบบทางวิศวกรรมและสร้างต้นแบบภายในไม่กี่สัปดาห์ ไม่ใช่หลายเดือน

ความสามารถของห่วงโซ่อุปทานทั่วโลก: ระยะเวลารอคอยสินค้าที่สม่ำเสมอสำหรับทั้งข้อกำหนดมาตรฐานและข้อกำหนดแบบกำหนดเอง

ทีมวิศวกรด้านเทคนิค: การสนับสนุนทางโทรศัพท์สำหรับวิศวกรรมแอปพลิเคชัน การแก้ไขปัญหาการติดตั้ง และการวิเคราะห์ความล้มเหลว

ติดต่อ Nuote Metals เพื่อสอบถามความต้องการหมุดย้ำแบบท่อของคุณ

ไม่ว่าคุณจะระบุ tหมุดย้ำสำหรับสายการประกอบยานยนต์ปริมาณมากหรือโซลูชันที่ออกแบบเฉพาะสำหรับการใช้งานอุปกรณ์ทางการแพทย์ Nuote Metals มอบความเชี่ยวชาญด้านเทคนิคและความน่าเชื่อถือในการผลิตที่อุตสาหกรรมสมัยใหม่ต้องการ

ข้อมูลการติดต่อ:

เว็บไซต์: www.nuotemetals.com

อีเมล์: info@nuotemetals.com

โทรศัพท์: +86 13316629095

ขอเอกสารข้อมูลทางเทคนิค ตัวอย่างฟรี หรือคำปรึกษาด้านวิศวกรรมเลยวันนี้ Nuote Metals—การยึดที่แม่นยำ ออกแบบมาเพื่อประสิทธิภาพ
