หมุดย้ำท่ออะลูมิเนียมเป็นชิ้นส่วนที่ขาดหายไปในกลยุทธ์การประกอบน้ำหนักเบาของคุณหรือไม่?

การลดน้ำหนักไม่ได้เป็นเพียงความหลงใหลในการบินและอวกาศอีกต่อไป ยานพาหนะไฟฟ้า อุปกรณ์อิเล็กทรอนิกส์แบบพกพา และแม้แต่ผู้ผลิตอุปกรณ์กีฬาก็กำลังพิจารณาทุกกรัม ที่นูเต้ เมทัลส์เราได้เฝ้าดูวิศวกรระบุหมุดเหล็กหรืออะลูมิเนียมตันที่ไม่คุ้นเคย ในขณะที่หมุดย้ำอะลูมิเนียมแบบท่อกลวงทั้งหมดจะทำงานได้ดีขึ้น เร็วขึ้น และเบาขึ้น

บทความนี้จะพูดถึงเรื่องอะไรหมุดย้ำท่ออลูมิเนียมที่จริงแล้วคือจุดที่พวกมันมีประสิทธิภาพเหนือกว่าทางเลือกอื่นที่หนักกว่า และวิธีคัดเลือกพวกมันสำหรับสายการผลิตของคุณ

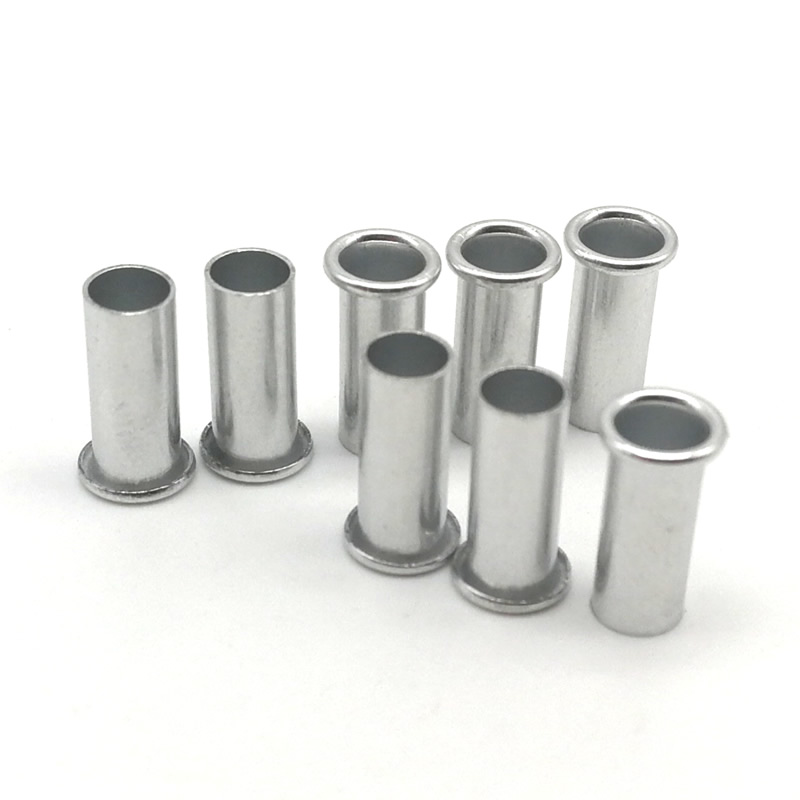

หมุดย้ำท่ออลูมิเนียมคืออะไรกันแน่?

ไม่เหมือนหมุดย้ำแข็ง(วัสดุ 100%) หรือหมุดย้ำกึ่งท่อ(กลวงบางส่วน) หมุดย้ำท่ออะลูมิเนียมมีก้านที่กลวงตั้งแต่หางไปจนถึงศีรษะ โดยทั่วไปความหนาของผนังจะอยู่ที่ 0.20–0.35 มม. ระหว่างการติดตั้ง ผนังบางนี้จะม้วนออกด้านนอกด้วยแรงที่ต่ำมาก ทำให้ได้หัวรองที่สะอาดและสม่ำเสมอ

ลองนึกถึงท่อโลหะที่มีฝาปิดที่ขึ้นรูปไว้แล้ว ศูนย์กลางกลวงหมายถึงวัสดุน้อยลง น้ำหนักน้อยลง และพลังงานการตั้งค่าน้อยลง

ที่ Nuote Metals เราผลิตหมุดย้ำอะลูมิเนียมแบบท่อจากโลหะผสมทั่วไปสามชนิด: 1100 (อ่อน ตกแต่ง), 5056 (เกรดมารีน ทนต่อการกัดกร่อน) และ 6061 (วัตถุประสงค์ทั่วไป) ตารางด้านล่างสรุปความแตกต่าง

สำหรับลูกค้า 80% หมุดย้ำท่ออะลูมิเนียม 5056 คือคำตอบที่ถูกต้อง

สถานการณ์จริงสามสถานการณ์ที่หมุดย้ำท่ออะลูมิเนียมโดดเด่น

เราไม่ได้พูดถึงข้อได้เปรียบทางทฤษฎี นี่คือแอปพลิเคชันจริงที่ลูกค้าเปลี่ยนไปใช้หมุดย้ำท่ออลูมิเนียมและเห็นการปรับปรุงที่วัดผลได้

อุปกรณ์อิเล็กทรอนิกส์แบบพกพา – ขจัดปัญหาการแตกร้าวและน้ำหนัก

ผู้ผลิตอุปกรณ์ทางการแพทย์รายหนึ่งใช้หมุดอะลูมิเนียมแข็งเพื่อยึดขายึดภายในเข้ากับตัวเรือนแมกนีเซียมบางๆ แรงในการตั้งค่าทำให้ตัวเรือนแตกได้ 1.5% ซึ่งเป็นอัตราของเสียที่มีราคาแพง Nuote Metals จัดหาหมุดย้ำท่ออะลูมิเนียม 5056 พร้อมก้านขนาด 3 มม. แรงในการตั้งค่าลดลงเกือบครึ่งหนึ่ง รอยแตกหายไป และอุปกรณ์แต่ละชิ้นลดน้ำหนักตัวยึดลง 1.2 กรัม วิ่งได้กว่า 500,000 หน่วย ซึ่งช่วยลดน้ำหนักได้มากกว่าครึ่งตัน

อุปกรณ์ตกแต่งภายในรถยนต์ – ความเร็วสูง แรงต่ำ

ซัพพลายเออร์ด้านยานยนต์ระดับหนึ่งจำเป็นต้องติดผ้าตกแต่งเข้ากับแผงประตูพลาสติก – มีการประกอบ 800,000 ชิ้นต่อปี หมุดย้ำกึ่งท่อเหล็กมีการระบุมากเกินไป: ขอบรับน้ำหนักแทบไม่มีภาระใดๆ การเปลี่ยนมาใช้หมุดย้ำท่ออะลูมิเนียม 6061 ช่วยลดเวลารอบการกดลง 35% และขจัดคราบสนิมบนผ้าสีอ่อน ราคาต่อหมุดก็ลดลง 40% เช่นกัน

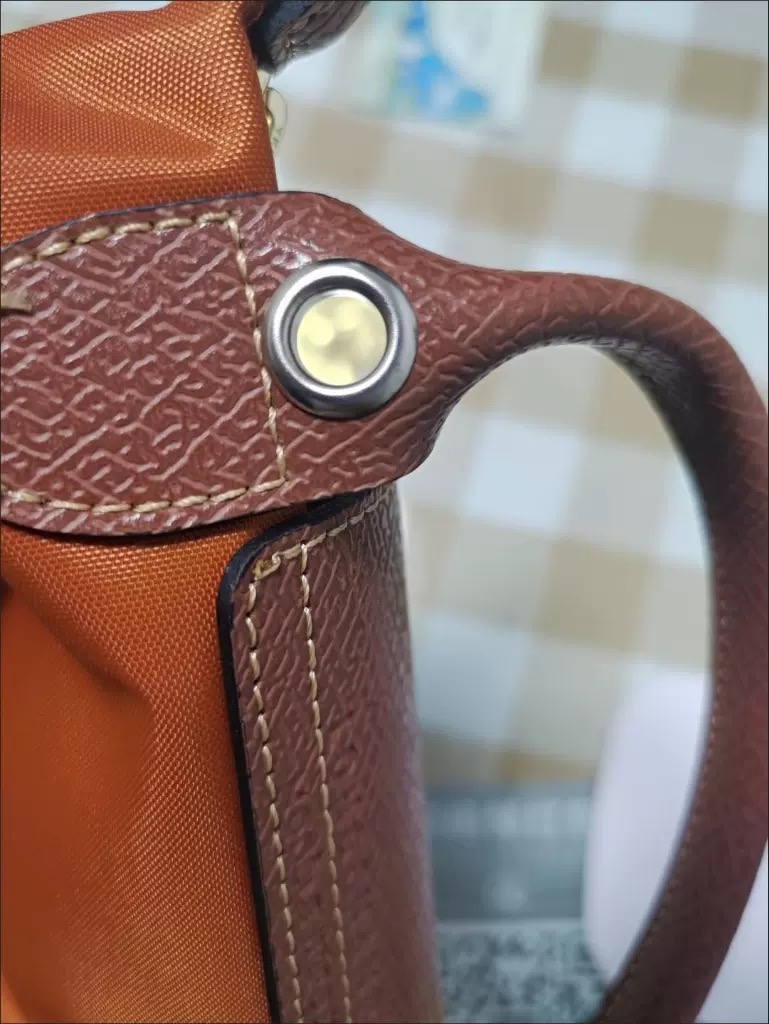

เครื่องหนังและเป้สะพายหลัง – ไม่บดไม่เป็นสนิม

แบรนด์กระเป๋าเป้แห่งหนึ่งต้องการหมุดย้ำน้ำหนักเบาไม่เป็นสนิมสำหรับติดสายรัด หมุดย้ำท่อเหล็กสึกกร่อนหลังการใช้งานกลางแจ้ง หมุดอะลูมิเนียมแข็งต้องใช้แรงมากเกินไปและบดขยี้สายรัดไนลอน Nuote Metals แนะนำให้ใช้หมุดย้ำอะลูมิเนียมแบบท่อ 5056 ที่มีการเคลือบผิวแบบอะโนไดซ์ที่ชัดเจน หมุดยึดอย่างเรียบร้อยผ่านสายรัด 3 มม. บวกด้วยหนัง 2 มม. ทำให้แทบไม่มีน้ำหนัก และไม่มีการกัดกร่อนใด ๆ หลังจากใช้งานภาคสนามเป็นเวลาสองปี

พารามิเตอร์ทางเทคนิคที่คุณสามารถใช้ได้จริง

ไม่มีการกล่าวอ้างทางการตลาดที่คลุมเครือ นี่คือตัวเลขที่เราร่วมงานด้วยทุกวันที่ นูเต้ เมทัลส์

ช่วงมิติและความคลาดเคลื่อน

• เส้นผ่านศูนย์กลางภายนอกของ ก้าน:1.6 มม. ถึง 8 มม. (± 0.05 มม.)
• ความหนาของผนัง: 0.20 มม. ถึง 0.40 มม. (±0.03 มม.)
• เส้นผ่านศูนย์กลางหน้าแปลน: 3 มม. ถึง 16 มม. (± 0.10 มม.)
• ความยาวโดยรวม:2.5 มม. ถึง 12 มม. (±0.10 มม.)

สำหรับด้ามที่มีเส้นผ่านศูนย์กลางต่ำกว่า 2 มม. โดยทั่วไปเราแนะนำให้ใช้แบบกึ่งท่อแทน เนื่องจากผนังจะบางเกินกว่าจะสร้างได้อย่างน่าเชื่อถือ

การติดตั้ง – อะไรใช้งานได้และอะไรไม่ได้

เนื่องจากผนังบาง การตั้งหมุดย้ำแบบท่ออะลูมิเนียมจึงแตกต่างจากการตั้งหมุดแบบทึบหรือกึ่งท่อ

ปัจจัยความสำเร็จที่สำคัญ

• เส้นผ่านศูนย์กลางรู: ก้าน OD + 0.05 ถึง 0.10 มม. แน่นเกินไปและผนังก็พัง หลวมเกินไปและโค้งงอไม่สม่ำเสมอ
• การขัดลบคม: จำเป็น เสี้ยนที่ยกขึ้นจะแยกผนังบางออก
• โปรไฟล์ทั่งตีเหล็ก: ใช้ทั่งตีนผีแบบเว้าตื้น ทั่งตีแบนขดขด
• ระยะชัก: จังหวะเดียวและมั่นคง อย่าตอกย้ำหมุดย้ำเดิม เพราะอะลูมิเนียมจะทำให้แข็งตัวและแตกร้าวได้

แรงในการตั้งค่าที่แนะนำ (โลหะผสม 5056, ปึก 2–3 มม.)

ตารางด้านล่างแสดงช่วงแรงทั่วไปสำหรับเส้นผ่านศูนย์กลางด้ามทั่วไป

แรงเหล่านี้มีค่าประมาณครึ่งหนึ่งของสิ่งที่ต้องใช้หมุดอะลูมิเนียมตันที่มีเส้นผ่านศูนย์กลางเท่ากัน

คุณภาพและเอกสาร - สิ่งที่เรามอบให้

นูเต้ เมทัลส์ ดำเนินงานภายใต้ ISO 9001:2015 ทุกชุดของหมุดย้ำท่ออลูมิเนียมรวมถึงหมายเลขล็อตที่ย้อนกลับไปที่ใบรับรองโรงงานวัตถุดิบ บันทึกการกดการผลิต และรายงานการตรวจสอบขั้นสุดท้าย เราดำเนินการสุ่มตัวอย่าง AQL ตาม ISO 2859 – มิติวิกฤติที่ 1.0, หลักที่ 2.5, เล็กที่ 4.0

นอกจากนี้เรายังจัดทำประกาศ RoHS สำหรับการขัดผิวทั้งหมด (โรงสี, การชุบอะโนไดซ์ใส, การชุบอะโนไดซ์สีทอง/สีดำ, การแปลงโครเมต) โดยไม่มีค่าใช้จ่ายเพิ่มเติม

ในกรณีที่หมุดย้ำอะลูมิเนียมแบบท่อไม่ใช่ตัวเลือกที่เหมาะสม

เราต้องการให้คุณระบุให้ถูกต้องไม่ใช่แค่ซื้อจากเรา อย่าใช้หมุดย้ำท่ออะลูมิเนียมเมื่อ:

• ข้อต่อจะเห็นแรงเฉือนมากกว่า 50 N (ภาระคงที่ประมาณ 5 กิโลกรัม)
• กองวัสดุมีความหนารวมเกิน 4 มม
• สภาพแวดล้อมรวมถึงการแช่น้ำเค็มอย่างต่อเนื่อง (ใช้ท่อสแตนเลส 316 แทน)
• คุณต้องใช้ข้อต่อโครงสร้างที่มีความแข็งแรงสูง (ใช้แบบทึบหรือกึ่งท่อ)

ในกรณีดังกล่าว Nuote Metals ผลิตหมุดย้ำแบบทึบและกึ่งท่อในอะลูมิเนียม เหล็ก สเตนเลส ทองเหลือง และทองแดง เราจะบอกคุณอย่างตรงไปตรงมาว่าประเภทใดที่เหมาะกับการใช้งานของคุณ

เริ่มต้นใช้งานชุดตัวอย่าง

วิธีที่เร็วที่สุดในการตรวจสอบหมุดย้ำท่ออลูมิเนียมเพราะการชุมนุมของเจ้าคือการทดสอบพวกมัน Nuote Metals เสนอตัวอย่างขนาดในสต๊อกฟรี โดยคุณจ่ายเฉพาะค่าบริการจัดส่งเท่านั้น ระบุความหนาของปึกวัสดุและเส้นผ่านศูนย์กลางด้ามที่ต้องการ แล้วเราจะคำนวณความยาวลำกล้องที่แนะนำ และส่งความยาวที่อยู่ติดกันสามความยาวให้คุณทดสอบ

ติดต่อเราเพื่อแจ้งความหนาของปึก สภาพแวดล้อม และปริมาณรายปี เราจะตอบกลับภายในหนึ่งวันทำการพร้อมโลหะผสมที่เฉพาะเจาะจงและคำแนะนำในการดำเนินการ เอกสารข้อมูลทางเทคนิค และข้อเสนอตัวอย่าง
