เหตุใดหมุดย้ำอะลูมิเนียมแบบ Half Hollow จึงกลายเป็นตัวเลือกที่ชาญฉลาดสำหรับการประกอบอุตสาหกรรมน้ำหนักเบา

สรุปบทความ: หมุดย้ำอลูมิเนียมครึ่งกลวงรวมน้ำหนักเบา แรงในการติดตั้งลดลง ทนต่อการกัดกร่อน และการยึดถาวรที่เชื่อถือได้ คู่มือนี้จะอธิบายโครงสร้าง ตัวเลือกโลหะผสม ข้อดี รูปแบบหัว พื้นผิว การใช้งาน กระบวนการผลิต และข้อควรพิจารณาด้านคุณภาพ เพื่อช่วยวิศวกรและทีมจัดซื้อเลือกหมุดย้ำที่เหมาะสมสำหรับการผลิตที่มีประสิทธิภาพ

สารบัญ

หมุดย้ำอลูมิเนียม Half Hollow คืออะไร?

เหตุใดจึงเลือกอะลูมิเนียมสำหรับหมุดย้ำแบบ Half Hollow

คุณจะเลือกอลูมิเนียมอัลลอยด์ที่เหมาะสมได้อย่างไร?

หมุดย้ำอลูมิเนียม Half Hollow เปรียบเทียบกับตัวยึดอื่น ๆ ได้อย่างไร?

คุณควรเลือกสไตล์ศีรษะแบบใด?

หมุดย้ำอลูมิเนียม Half Hollow ใช้ที่ไหน?

หมุดย้ำอลูมิเนียม Half Hollow ผลิตและตรวจสอบอย่างไร

แอปพลิเคชัน Real Electronics บอกอะไรเราได้บ้าง

คำถามที่พบบ่อย

บทสรุป

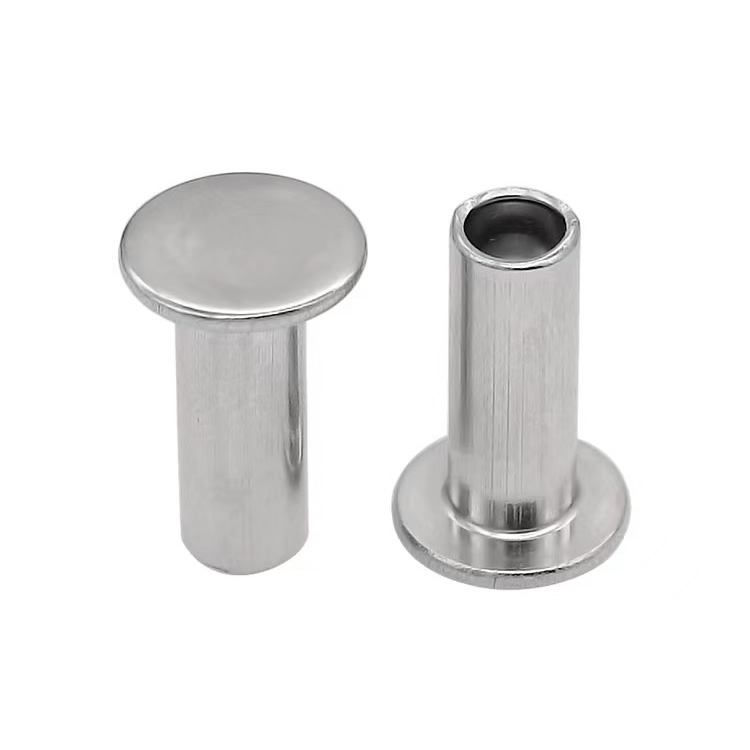

หมุดย้ำอลูมิเนียม Half Hollow คืออะไร?

นูเต้ผลิตรีเวทอลูมิเนียมครึ่งกลวงสำหรับการใช้งานที่ต้องการโซลูชันการยึดถาวรน้ำหนักเบาพร้อมการติดตั้งที่มีประสิทธิภาพ รู้จักกันในชื่อหมุดกึ่งท่อ หมุดย้ำครึ่งท่อ หรือหมุดปลายกลวง ตัวยึดเหล่านี้มีส่วนกลวงบางส่วนที่ส่วนท้าย แทนที่จะเป็นก้านแข็งสนิท

ช่องนี้เป็นส่วนสำคัญของหลักการทำงานของหมุดย้ำ ในระหว่างการติดตั้ง ปลายกลวงจะเสียรูปและม้วนออกไปด้านนอก ทำให้เกิดการยึดเชิงกลที่ปลอดภัยและมีแรงในการตั้งค่าน้อยกว่าหมุดย้ำแข็งทั่วไปอย่างมาก สิ่งนี้ทำให้การออกแบบมีประโยชน์อย่างยิ่งสำหรับวัสดุบาง ส่วนประกอบที่หมุนได้ การประกอบที่มีปริมาณมาก และการใช้งานที่แรงกดในการติดตั้งมากเกินไปอาจทำให้ชิ้นงานเสียรูปได้

รุ่นอะลูมิเนียมของ Nuote มีจำหน่ายในอะลูมิเนียมบริสุทธิ์ 1100 และอะลูมิเนียมอัลลอยด์ 5052/5056 โดยมีเส้นผ่านศูนย์กลางด้ามตั้งแต่ประมาณ 0.8 ถึง 8.0 มม. และมีรูปแบบหัวพิมพ์หลายแบบและการตกแต่งพื้นผิว

เหตุใดจึงเลือกอะลูมิเนียมสำหรับหมุดย้ำแบบ Half Hollow

การเลือกใช้วัสดุส่งผลโดยตรงต่อประสิทธิภาพโดยรวมของระบบยึด อะลูมิเนียมมีความน่าดึงดูดเป็นพิเศษเมื่อการลดน้ำหนักของส่วนประกอบเป็นวัตถุประสงค์การออกแบบที่สำคัญ

• น้ำหนักเบา:อลูมิเนียมมีน้ำหนักประมาณหนึ่งในสามของเหล็ก ซึ่งช่วยลดมวลของการประกอบที่เสร็จแล้ว
• ความต้านทานการกัดกร่อน:อะลูมิเนียมจะสร้างชั้นออกไซด์ป้องกันตามธรรมชาติ ซึ่งช่วยลดความจำเป็นในการชุบป้องกันสนิมแบบเดิมๆ
• คุณสมบัติที่ไม่ใช่แม่เหล็ก:อะลูมิเนียมเหมาะสำหรับการประกอบที่วัสดุแม่เหล็กอาจรบกวนส่วนประกอบที่ละเอียดอ่อน
• การติดตั้งแรงต่ำ:โครงสร้างกึ่งกลวงทำให้ส่วนท้ายสามารถขยายออกได้โดยใช้แรงน้อยกว่าหมุดย้ำแบบทึบ
• ประสิทธิภาพการผลิต:การออกแบบนี้ทำงานได้ดีกับอุปกรณ์ตอกหมุดอัตโนมัติสำหรับการประกอบซ้ำและมีปริมาณมาก
• ความยืดหยุ่นในการออกแบบ:สามารถเลือกอะลูมิเนียมอัลลอยด์ รูปแบบหัว ขนาด และผิวเคลือบต่างๆ ได้ตามความต้องการใช้งาน

สำหรับวิศวกรที่ออกแบบอุปกรณ์อิเล็กทรอนิกส์แบบพกพา โดรน อุปกรณ์น้ำหนักเบา อุปกรณ์กีฬา หรือโครงอะลูมิเนียมแบบบาง คุณลักษณะเหล่านี้สามารถให้ความสมดุลที่เป็นประโยชน์ระหว่างประสิทธิภาพการยึดและการลดน้ำหนัก

คุณจะเลือกอลูมิเนียมอัลลอยด์ที่เหมาะสมได้อย่างไร?

การใช้งานอะลูมิเนียมทุกครั้งไม่จำเป็นต้องมีระดับความแข็งแรงเท่ากัน การเลือกระหว่าง 1100, 5052 และ 5056 ควรขึ้นอยู่กับข้อกำหนดในการรับน้ำหนัก การสัมผัสด้านสิ่งแวดล้อม เป้าหมายน้ำหนัก และลักษณะของวัสดุที่จะนำมาต่อ

อลูมิเนียม 1100เหมาะสมเมื่อความเหนียวและน้ำหนักเบามีความสำคัญมากกว่าความแข็งแรงเชิงกลอลูมิเนียม 5052ให้ความสมดุลในทางปฏิบัติสำหรับการใช้งานในอุตสาหกรรมทั่วไปหลายประเภท เมื่อต้องการความแข็งแกร่งและประสิทธิภาพด้านสิ่งแวดล้อมที่ต้องการมากขึ้นอลูมิเนียม 5056อาจเป็นทางเลือกที่ดีกว่า

หมุดย้ำอลูมิเนียม Half Hollow เปรียบเทียบกับตัวยึดอื่น ๆ ได้อย่างไร?

ค่าของหมุดย้ำกลวงครึ่งหนึ่งจะชัดเจนขึ้นเมื่อเปรียบเทียบกับหมุดย้ำตันและตัวเลือกวัสดุอื่นๆ โครงสร้างกึ่งกลวงช่วยลดปริมาณวัสดุที่ต้องเปลี่ยนรูปพลาสติกระหว่างการติดตั้ง ขณะเดียวกันก็รักษาการเชื่อมต่อทางกลอย่างถาวร

ในการใช้งานหลายประเภท การตัดสินใจไม่ได้เป็นเพียงการเลือกตัวยึดที่แข็งแรงที่สุดเท่านั้น ทางเลือกที่ดีกว่าคือตัวยึดที่ให้ประสิทธิภาพข้อต่อที่เพียงพอ ในขณะที่ลดน้ำหนัก แรงในการติดตั้ง ความซับซ้อนในการผลิต และข้อกำหนดในการบำรุงรักษา

คุณควรเลือกสไตล์ศีรษะแบบใด?

รูปทรงของส่วนหัวส่งผลต่อรูปลักษณ์ การกระจายน้ำหนัก ระยะห่าง และปฏิกิริยาระหว่างหมุดย้ำกับวัสดุที่ประกอบเข้าด้วยกัน หมุดย้ำอลูมิเนียมครึ่งกลวงสามารถผลิตได้หลายสไตล์ เพื่อรองรับความต้องการทางกลและการออกแบบที่แตกต่างกัน

• หัวกลม:โปรไฟล์แบบดั้งเดิมสำหรับข้อต่อทั่วไปที่มองเห็นได้
• หัวแบน:มีประโยชน์เมื่อต้องการจุดยึดที่ค่อนข้างต่ำ
• หัวรูปไข่:ให้รูปลักษณ์ที่เรียบเนียนและตกแต่งได้มากขึ้น
• หัวเทเปอร์:ออกแบบมาสำหรับการใช้งานที่ต้องการพื้นผิวเรียบ
• หัวมัด:ให้พื้นผิวตลับลูกปืนที่กว้างขึ้นและมีประโยชน์สำหรับวัสดุที่นิ่มกว่าหรือรูที่ใหญ่กว่า
• หัวเห็ด:นำเสนอพื้นผิวตลับลูกปืนที่กว้างและเรียบเนียนสำหรับการใช้งานกับวัสดุเนื้ออ่อนที่เลือกสรร

การเลือกหัวควรพิจารณาถึงความหนาและความแข็งของวัสดุที่เชื่อม ระยะห่างที่มีอยู่ ลักษณะที่ต้องการ และความสามารถของอุปกรณ์ตอกหมุด

หมุดย้ำอลูมิเนียม Half Hollow ใช้ที่ไหน?

การผสมผสานระหว่างคุณสมบัติที่มีมวลต่ำและไม่เป็นแม่เหล็ก ความต้านทานการกัดกร่อน และแรงในการติดตั้งต่ำ ทำให้เทคโนโลยีการยึดอะลูมิเนียมกึ่งกลวงเหมาะสำหรับผลิตภัณฑ์หลายประเภท

• อุปกรณ์อิเล็กทรอนิกส์แบบพกพาและตัวเครื่องอะลูมิเนียม
• การประกอบโดรนและอุปกรณ์ไร้คนขับ
• สินค้ากีฬาและอุปกรณ์น้ำหนักเบา
• สินค้าอุปโภคบริโภคและเครื่องใช้ไฟฟ้า
• ส่วนประกอบแผ่นโลหะบาง
• จุดหมุนและส่วนประกอบที่เคลื่อนไหว
• ส่วนประกอบการขนส่งที่มีน้ำหนักเบา
• อุปกรณ์กลางแจ้งและชุดประกอบที่ไวต่อการกัดกร่อน
• ผลิตภัณฑ์โลหะตกแต่งและไม่ใช่โครงสร้าง

สิ่งเหล่านี้มีประโยชน์อย่างยิ่งเมื่อผู้ผลิตต้องการข้อต่อถาวร แต่ไม่สามารถทนต่อการเสียรูปหรือแรงกดสูงที่เกี่ยวข้องกับการติดตั้งหมุดย้ำแข็งในส่วนประกอบที่บางได้

หมุดย้ำอลูมิเนียม Half Hollow ผลิตและตรวจสอบอย่างไร

ประสิทธิภาพของหมุดย้ำที่สม่ำเสมอนั้นขึ้นอยู่กับความแม่นยำของขนาดและคุณสมบัติของวัสดุที่ควบคุมเป็นอย่างมาก กระบวนการผลิตแบบมืออาชีพมักเริ่มต้นด้วยลวดอลูมิเนียมที่ได้รับการตรวจสอบแล้ว และดำเนินต่อไปผ่านการขึ้นรูป การตัดแต่ง การขัดลบคม การรักษาพื้นผิว และการตรวจสอบขั้นสุดท้าย

1. การตรวจสอบวัสดุ:ลวดอลูมิเนียมได้รับการตรวจสอบเส้นผ่านศูนย์กลาง ความแข็ง และองค์ประกอบของโลหะผสม
2. หัวข้อเย็น:การขึ้นรูปแบบก้าวหน้าจะสร้างก้าน หัว และโพรงกึ่งกลวง
3. การตัดแต่ง:วัสดุส่วนเกินและแฟลชขึ้นรูปจะถูกลบออก
4. การขัด:ความไม่สมบูรณ์ของพื้นผิวและรอยขรุขระขนาดเล็กลดลง
5. การตกแต่งพื้นผิว:สามารถใช้พื้นผิวธรรมดา อโนไดซ์ หรือพื้นผิวที่ระบุอื่นๆ ได้
6. การตรวจสอบขั้นสุดท้าย:มิติที่สำคัญ รูปทรงของส่วนหัว เกรดวัสดุ และสภาพพื้นผิวได้รับการตรวจสอบก่อนจัดส่ง

สำหรับการใช้งานที่แม่นยำ อุปกรณ์ตรวจสอบ เช่น เลเซอร์ไมโครมิเตอร์ เครื่องเปรียบเทียบแสง ระบบการวัดด้วยภาพ สเปกโตรมิเตอร์ เครื่องทดสอบความแข็ง และอุปกรณ์ทดสอบสเปรย์เกลือ สามารถให้การตรวจสอบคุณภาพเพิ่มเติมได้

นูเต้ ระบุว่ากระบวนการผลิตของบริษัทประกอบด้วยการตรวจสอบย้อนกลับของวัสดุ การตรวจสอบขนาด การคัดแยกด้วยแสง และเอกสารต่างๆ เช่น ใบรับรองวัสดุและใบรับรองความสอดคล้องตามที่จำเป็น ตัวอย่างมาตรฐานจะใช้เวลาประมาณ 5-7 วัน ในขณะที่เครื่องมือแบบกำหนดเองอาจใช้เวลาประมาณ 15-20 วัน

แอปพลิเคชัน Real Electronics บอกอะไรเราได้บ้าง

พิจารณาผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์แบบพกพาที่ประกอบกล่องอลูมิเนียมบางๆ สกรูเหล็กสร้างน้ำหนักที่ไม่จำเป็นและนำส่วนประกอบแม่เหล็กมาสู่สภาพแวดล้อมที่มีอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน หมุดอะลูมิเนียมตันช่วยแก้ปัญหาแม่เหล็กได้ แต่ต้องใช้แรงในการติดตั้งที่สูงขึ้น เพิ่มความเสี่ยงที่จะเกิดการบิดเบี้ยวในผนังของตัวเครื่องที่บาง

หมุดย้ำอะลูมิเนียมครึ่งกลวง 5052 สามารถตอบสนองความต้องการที่แข่งขันกันเหล่านี้ได้โดยการผสมผสานโครงสร้างที่มีน้ำหนักเบา ประสิทธิภาพที่ไม่เป็นแม่เหล็ก ความต้านทานการกัดกร่อน และแรงในการติดตั้งที่ต่ำกว่า การกำหนดค่า เช่น ด้าม 3.0 มม. ที่มีหัวกลมและการเคลือบอะโนไดซ์ที่ชัดเจน สามารถปรับให้เข้ากับข้อกำหนดรูปทรงและรูปลักษณ์ของตู้ได้

การใช้งานประเภทนี้แสดงให้เห็นถึงหลักการทางวิศวกรรมที่สำคัญ: การเลือกตัวยึดควรพิจารณาจากการประกอบทั้งหมด แทนที่จะพิจารณาแรงดึงหรือแรงเฉือนเพียงอย่างเดียว น้ำหนัก แรงในการติดตั้ง ความเข้ากันได้ของวัสดุ พฤติกรรมการกัดกร่อน ลักษณะ ระบบอัตโนมัติ และข้อกำหนดวงจรการใช้งาน ล้วนมีอิทธิพลต่อตัวเลือกสุดท้าย

คำถามที่พบบ่อย

หมุดย้ำอลูมิเนียมครึ่งกลวงเหมือนกับหมุดย้ำกึ่งท่อหรือไม่?

ใช่. หมุดย้ำอลูมิเนียมครึ่งกลวงมักเรียกกันว่าหมุดกึ่งท่อ หมุดย้ำครึ่งท่อ หรือหมุดปลายกลวง โดยทั่วไปคำเหล่านี้หมายถึงหมุดย้ำที่มีส่วนหางกลวงบางส่วนซึ่งจะขยายออกระหว่างการติดตั้ง

เหตุใดหมุดย้ำอะลูมิเนียมครึ่งกลวงจึงเหมาะสำหรับผลิตภัณฑ์ที่มีน้ำหนักเบา

อลูมิเนียมมีความหนาแน่นต่ำกว่าเหล็กมาก ทำให้ผู้ผลิตสามารถลดน้ำหนักของตัวยึดได้ โครงสร้างกึ่งกลวงยังช่วยลดวัสดุที่ต้องเสียรูประหว่างการติดตั้ง ช่วยลดแรงในการตั้งค่า

ฉันควรเลือกอะลูมิเนียม 1100, 5052 หรือ 5056 หรือไม่

เลือก 1100 เมื่อน้ำหนักและความเหนียวต่ำเป็นข้อกำหนดหลัก 5052 เป็นตัวเลือกอเนกประสงค์สำหรับการใช้งานที่รับน้ำหนักปานกลางซึ่งต้องการความต้านทานการกัดกร่อนที่ดี 5056 เหมาะสำหรับความต้องการความแข็งแรงสูงกว่าและความต้องการสภาพแวดล้อมกลางแจ้งหรือทางทะเล

หมุดย้ำอลูมิเนียมครึ่งกลวงสามารถปรับแต่งได้หรือไม่?

ใช่. การปรับแต่งอาจรวมถึงเส้นผ่านศูนย์กลางด้าม ความยาวลำกล้อง รูปทรงของหัว เกรดอะลูมิเนียม ผิวสำเร็จ และข้อกำหนดด้านมิติอื่นๆ โดยปกติแล้วการเขียนแบบทางเทคนิคหรือตัวอย่างจะเป็นจุดเริ่มต้นที่ดีที่สุดในการยืนยันข้อกำหนดเฉพาะและข้อกำหนดด้านเครื่องมือ

หมุดย้ำเหล่านี้เหมาะสำหรับการประกอบแบบอัตโนมัติหรือไม่

ใช่. รูปทรงที่ทำซ้ำได้และคุณลักษณะการตั้งค่าแรงต่ำทำให้เหมาะสำหรับกระบวนการตอกหมุดอัตโนมัติหรือกึ่งอัตโนมัติ โดยเฉพาะอย่างยิ่งในการผลิตปริมาณมากซึ่งการติดตั้งที่สม่ำเสมอเป็นสิ่งสำคัญ

บทสรุป

หมุดย้ำอะลูมิเนียมกลวงครึ่งตัวนำเสนอการผสมผสานที่ลงตัวระหว่างโครงสร้างน้ำหนักเบา ความต้านทานการกัดกร่อน ประสิทธิภาพที่ไม่เป็นแม่เหล็ก และการติดตั้งด้วยแรงต่ำที่มีประสิทธิภาพ ด้วยการเลือกอะลูมิเนียมอัลลอยด์ รูปแบบส่วนหัว ขนาด และการรักษาพื้นผิวที่เหมาะสม ผู้ผลิตสามารถพัฒนาข้อต่อถาวรที่รองรับทั้งประสิทธิภาพของผลิตภัณฑ์และประสิทธิภาพการผลิต

หากคุณกำลังประเมินหมุดอะลูมิเนียมสำหรับอุปกรณ์อิเล็กทรอนิกส์ โดรน อุปกรณ์กีฬา กล่องน้ำหนักเบา หรือส่วนประกอบอื่นๆ ที่มีความแม่นยำ การทำงานร่วมกับผู้ผลิตที่มีประสบการณ์จะช่วยลดความซับซ้อนในการเลือกวัสดุ การปรับแต่ง การสุ่มตัวอย่าง และการควบคุมคุณภาพติดต่อ Nuote วันนี้เพื่อหารือเกี่ยวกับข้อกำหนด ขอตัวอย่าง หรือติดต่อเราสำหรับโซลูชันหมุดย้ำครึ่งกลวงอะลูมิเนียมแบบสั่งทำสำหรับความต้องการในการผลิตของคุณ
