เหตุใดหมุดย้ำแบบท่อจึงกลายเป็นตัวยึดที่ต้องการสำหรับการประกอบน้ำหนักเบาและมีปริมาณมาก

การเปลี่ยนแปลงที่น่าสงสัยกำลังเกิดขึ้นทั่วทั้งภาคการผลิต เป็นเวลาหลายทศวรรษหมุดย้ำแข็งเป็นตัวเลือกเริ่มต้นสำหรับข้อต่อถาวร แต่การผลิตมีการเปลี่ยนแปลง วัสดุที่เบากว่า สายการผลิตที่เร็วขึ้น และการควบคุมต้นทุนที่เข้มงวดยิ่งขึ้น ได้ผลักดันให้วิศวกรต้องพิจารณาใหม่ว่าหมุดย้ำสามารถเป็นอะไรได้บ้าง ที่ Nuote Metals เราได้ดูมาแล้วหมุดย้ำท่อย้ายจากผลิตภัณฑ์เฉพาะกลุ่มไปสู่โซลูชันกระแสหลักในอุตสาหกรรมยานยนต์ อิเล็กทรอนิกส์ เฟอร์นิเจอร์ และเครื่องหนัง

เหตุผลนั้นตรงไปตรงมา: หมุดย้ำเหล่านี้ให้ความแข็งแกร่งส่วนใหญ่ของหมุดย้ำแข็งโดยใช้เวลาเพียงเล็กน้อยในการตั้งค่าแรงและราคา ไม่ใช่ตัวยึดที่เหมาะสมสำหรับทุกงาน แต่สำหรับการใช้งานที่มีจำนวนเพิ่มมากขึ้น สิ่งเหล่านี้คือตัวเลือกที่ใช้งานได้จริงมากที่สุดในตลาด

Rivet แบบท่อคืออะไรกันแน่?

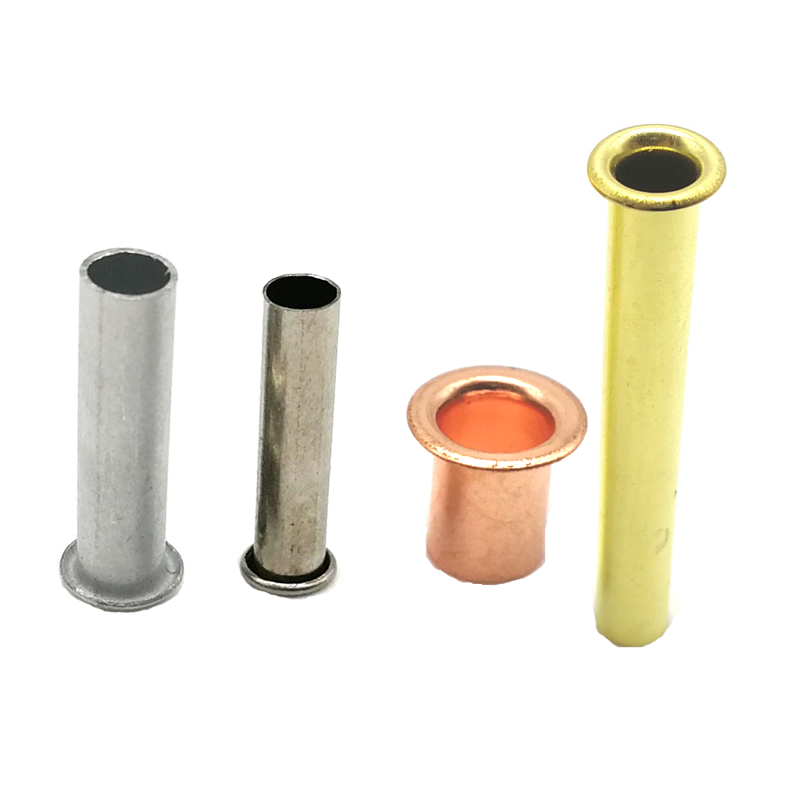

หมุดย้ำแบบท่อเป็นตัวยึดเชิงกลที่มีหัวที่มั่นคงและก้านที่กลวงบางส่วนหรือทั้งหมด ส่วนกลวงช่วยลดปริมาณโลหะที่ต้องเสียรูประหว่างการติดตั้ง เมื่อเครื่องมือติดตั้งใช้แรงกดตามแนวแกน ปลายกลวงจะโค้งงอหรือบานออกด้านนอก ทำให้เกิดเป็นหัวที่สอง (มักเรียกว่าการยึด) ซึ่งจะยึดวัสดุไว้ด้วยกัน

นี่คือความแตกต่างที่สำคัญจากหมุดย้ำแบบทึบ หมุดย้ำตันไม่มีส่วนกลวง และต้องเปลี่ยนรูปทั้งหมดด้วยแรง ในทางตรงกันข้าม หมุดย้ำแบบท่อนั้นต้องใช้แรงน้อยกว่ามาก เนื่องจากต้องหมุนเฉพาะผนังบางของส่วนกลวงเท่านั้น

คำว่า "หมุดย้ำท่อ" มักใช้แทนกันได้กับหมุดย้ำกึ่งท่อ แม้ว่าจะมีความแตกต่างทางเทคนิคก็ตาม หมุดย้ำกึ่งท่อมีความลึกกลวงไม่เกิน 112% ของเส้นผ่านศูนย์กลางด้าม หมุดย้ำแบบท่อกลวงตลอดทั้งก้าน ทั้งสองกลุ่มอยู่ภายใต้กลุ่มหมุดย้ำแบบท่อ และมีข้อได้เปรียบหลักที่เหมือนกัน: แรงในการตั้งค่าต่ำกว่า

ตัวเลขที่อธิบายการเปลี่ยนแปลง

ข้อมูลบอกเล่าเรื่องราวที่ชัดเจน ตลาดหมุดย้ำท่อโลหะพื้นฐานทั่วโลกคาดว่าจะเติบโตจากประมาณ 2.13 พันล้านดอลลาร์สหรัฐในปี 2568 เป็น 3.8 พันล้านดอลลาร์สหรัฐภายในปี 2578 โดยมีอัตราการเติบโตต่อปีประมาณ 6%

ที่ Nuote Metals เราได้สังเกตแนวโน้มนี้โดยตรง คำสั่งซื้อหมุดย้ำแบบท่อได้เพิ่มขึ้นอย่างต่อเนื่องในช่วงสองปีที่ผ่านมา โดยมีความแข็งแกร่งเป็นพิเศษในสามส่วน:

การประกอบอิเล็กทรอนิกส์– ให้การยึดที่ปลอดภัยโดยไม่เสี่ยงต่อความเสียหายต่อแผงวงจรหรือตัวเรือนที่บอบบาง

การผลิตเฟอร์นิเจอร์– รูปลักษณ์สะอาดตาและข้อต่อแข็งแรงด้วยความเร็วสูง

ภายในรถยนต์– น้ำหนักเบา ทนต่อการกัดกร่อน และป้องกันการสั่นสะเทือน

หัวข้อทั่วไปในอุตสาหกรรมเหล่านี้เหมือนกัน: ผู้ผลิตต้องการข้อต่อถาวรที่รวดเร็ว เชื่อถือได้ และคุ้มค่า พวกเขาส่งมอบสิ่งนั้นอย่างแน่นอน

ข้อดีสามประการที่ทำให้พวกเขาโดดเด่น

แรงเซ็ตติ้งต่ำ ประกอบเร็วขึ้น

หมุดย้ำแบบท่อต้องใช้แรงเพียงเล็กน้อยเท่านั้นสำหรับหมุดย้ำแข็งที่มีเส้นผ่านศูนย์กลางเท่ากัน ก้านกลวงจะม้วนออกด้านนอกภายใต้ความกดดัน แทนที่จะต้องย้ายก้านทั้งหมด ซึ่งหมายความว่าเครื่องมือมีน้ำหนักเบากว่า ความเหนื่อยล้าของผู้ปฏิบัติงานน้อยลง และรอบเวลาเร็วขึ้นในสายการผลิตอัตโนมัติ

สำหรับการผลิตปริมาณมาก ความแตกต่างมีมาก หมุดย้ำแบบท่อสามารถติดตั้งได้ในอัตรา 200 ถึง 300 ชิ้นต่อนาทีบนอุปกรณ์อัตโนมัติ เมื่อเปรียบเทียบแล้ว หมุดย้ำแข็งจะช้ากว่าและต้องใช้แรงกดมากกว่า

ข้อต่อถาวรที่ไม่หลุด

ต่างจากสกรูหรือสลักเกลียวหมุดย้ำท่อสร้างข้อต่อถาวร ไม่มีเกลียวให้ถอยกลับภายใต้แรงสั่นสะเทือน เมื่อตั้งค่าแล้ว หมุดย้ำจะยังคงล็อคอยู่กับที่ตลอดอายุการใช้งานของชุดประกอบ สิ่งนี้ทำให้มีประโยชน์อย่างยิ่งในการใช้งานที่มีการเคลื่อนไหวหรือการสั่นสะเทือนอย่างต่อเนื่อง เช่น ชิ้นส่วนยานยนต์ กระเป๋าเดินทาง และส่วนเชื่อมต่อทางกล

ความสามารถของเดือย

สามารถใช้เป็นจุดหมุนได้เนื่องจากการบวมของหมุดย้ำจำกัดอยู่ที่หาง หมุดย้ำแข็งจะขยายออกในแนวรัศมีและโดยทั่วไปจะเติมเต็มรู ซึ่งจำกัดการเคลื่อนไหว ในทางตรงกันข้าม สามารถตั้งค่าให้เป็นทรงหลวมได้เมื่อจำเป็นต้องเคลื่อนไหว ทำให้เหมาะสำหรับบานพับ กลไกการพับ และชุดประกอบแบบหมุนได้

ตัวเลือกวัสดุ – จับคู่รีเวทกับการใช้งาน

ที่ Nuote Metals เราผลิตวัสดุเหล่านี้ในตระกูลวัสดุห้าตระกูล แต่ละข้อเสนอมีคุณสมบัติที่แตกต่างกันสำหรับสภาพแวดล้อมที่แตกต่างกัน

แอปพลิเคชันสองรายการจากบันทึกโรงงานของเรา

 ตู้ใส่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

ผู้ผลิตแล็ปท็อปรายหนึ่งต้องการตัวยึดแบบไม่มีแม่เหล็กในการติดแผงตัวเรือนอะลูมิเนียมแบบบาง วัสดุมีความหนาเพียง 0.8 มม. และหมุดย้ำแข็งทำให้เกิดการเสียรูปรอบๆ รู เราจัดหาหมุดย้ำอะลูมิเนียมแบบท่อ 5056 พร้อมก้านขนาด 3 มม. และการเคลือบอะโนไดซ์แบบใส

การออกแบบท่อมีแรงต่ำมาก ป้องกันการบิดเบี้ยวของตัวเครื่องที่บาง ผิวเคลือบอโนไดซ์เข้ากันกับส่วนประกอบอะลูมิเนียมที่มีอยู่ น้ำหนักเพิ่มต่อเครื่อง: น้อยกว่า 2 กรัม กว่าหนึ่งล้านยูนิต ลูกค้าสามารถลดน้ำหนักของตัวยึดได้มากกว่า 1.5 เมตริกตัน เมื่อเทียบกับทางเลือกที่เป็นเหล็ก

อุปกรณ์กระเป๋าหนัง

ผู้ผลิตกระเป๋าในยุโรปใช้หมุดเหล็กกึ่งท่อบนหนังฟอกฝาด แรงเซ็ตตัวจากหมุดเหล็กมักจะทำให้หนังรอบๆ รูแตก ทำให้มีอัตราการปฏิเสธประมาณ 2% เราจัดหาหมุดย้ำท่อทองเหลือง C2680 ที่มีการขัดเงาและเคลือบเงา

แรงการตั้งค่าที่เบากว่าช่วยขจัดปัญหาการแตกร้าวโดยสิ้นเชิง พื้นผิวทองเหลืองเข้ากันกับฮาร์ดแวร์สีทองของกระเป๋า และทนทานต่อความหมองจากน้ำมันที่ผิวหนัง อัตราการปฏิเสธลดลงเหลือต่ำกว่า 0.1% นับตั้งแต่นั้นเป็นต้นมา ผู้ผลิตได้เปลี่ยนกลุ่มผลิตภัณฑ์เครื่องหนังทั้งหมดมาเป็นหมุดย้ำของเรา

ข้อมูลจำเพาะทางเทคนิค – มาตรฐานโรงงานของเรา

ที่ Nuote Metals เราผลิตตามข้อกำหนดต่อไปนี้

ช่วงมิติ

มีรูปแบบหัวให้เลือก

• หัวแบน – ทรงต่ำ พื้นผิวเรียบ
• หัวกลม – ทรงโดมสุดคลาสสิก
• หัวเทเปอร์ – อยู่ในระนาบเรียบหรืออยู่ต่ำกว่าพื้นผิว

เสร็จสิ้นมาตรฐาน

• ธรรมชาติ (ตามรูปแบบ)
• การชุบสังกะสี – การป้องกันการกัดกร่อนขั้นพื้นฐาน
• ชุบนิกเกิล – ผิวสว่างสดใส ทนทานต่อการสึกหรอ
• การชุบดีบุก – พื้นผิวบัดกรีได้
• ชุบเงิน-การนำไฟฟ้าสูง
• ชุบทอง – ตกแต่งระดับพรีเมียม
• เคลือบ-ป้องกันการหมอง
• โบราณ-ดูมีอายุ

พื้นผิวทั้งหมดเป็นไปตามข้อกำหนด RoHS

คำถามที่พบบ่อย

Q1: อะไรคือความแตกต่างระหว่างหมุดย้ำแบบท่อและหมุดย้ำแข็ง?

ตอบ: ความแตกต่างคือส่วนที่กลวง หมุดย้ำแบบท่อมีก้านกลวงบางส่วนหรือทั้งหมด ในขณะที่หมุดย้ำตันจะแข็งสนิท ส่วนกลวงช่วยลดปริมาณโลหะที่ต้องเสียรูประหว่างการติดตั้งซึ่งหมายความว่าหมุดย้ำท่อต้องใช้แรงในการตั้งค่าน้อยกว่าหมุดย้ำแข็งที่มีเส้นผ่านศูนย์กลางเดียวกันอย่างมาก นอกจากนี้ยังสามารถใช้เป็นจุดหมุนได้เนื่องจากการบวมนั้นจำกัดอยู่ที่หาง ในขณะที่หมุดย้ำแข็งจะขยายออกในแนวรัศมีและเติมเต็มรู อย่างไรก็ตาม หมุดย้ำแข็งมีกำลังรับแรงเฉือนสูงกว่า และเหมาะกว่าสำหรับการใช้งานโครงสร้างงานหนัก สำหรับชิ้นส่วนน้ำหนักเบาถึงงานปานกลางส่วนใหญ่ มีความสมดุลที่ยอดเยี่ยมระหว่างความแข็งแกร่งและความสามารถในการติดตั้ง

คำถามที่ 2: มีวัสดุอะไรบ้างสำหรับหมุดย้ำแบบท่อจาก Nuote Metals

ตอบ: ที่ Nuote Metals เราผลิตกลุ่มวัสดุเหล่านี้ในห้ากลุ่มวัสดุ: ทองเหลือง (C2680), สแตนเลส (304 และ 316), ทองแดง (C1100), อลูมิเนียม (5052 และ 5056) และเหล็กกล้าคาร์บอนต่ำ วัสดุแต่ละชนิดมีจุดประสงค์ที่แตกต่างกัน ทองเหลืองมีความทนทานต่อการกัดกร่อนได้ดีและมีผิวเคลือบทอง ทำให้เหมาะสำหรับเครื่องหนังและขั้วไฟฟ้า เหล็กกล้าไร้สนิมให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมสำหรับการใช้งานทางทะเล การแพทย์ และกลางแจ้ง ทองแดงให้ค่าการนำไฟฟ้าสูงสุด (100% IACS) สำหรับบัสบาร์และการต่อสายดิน อลูมิเนียมมีน้ำหนักเบาและทนต่อการกัดกร่อน เหมาะสำหรับการบินและอวกาศและอุปกรณ์อิเล็กทรอนิกส์ เหล็กเป็นตัวเลือกที่คุ้มค่าที่สุดสำหรับใช้ในอุตสาหกรรมทั่วไป นอกจากนี้เรายังสามารถปรับแต่งการตกแต่งได้ เช่น การชุบสังกะสี การชุบนิเกิล การชุบดีบุก การชุบเงิน และการเคลือบแล็คเกอร์

คำถามที่ 3: ฉันจะคำนวณความยาวลำกล้องที่ถูกต้องสำหรับหมุดย้ำแบบท่อได้อย่างไร

ตอบ: ความยาวลำกล้องที่ถูกต้องขึ้นอยู่กับความหนาของปึกวัสดุทั้งหมดของคุณ สำหรับหมุดย้ำแบบท่อมาตรฐาน ลำกล้องจะต้องขยายผ่านวัสดุจนสุดและมีความยาวที่ยื่นออกมาเพียงพอที่จะสร้างม้วนที่เหมาะสม สูตรทั่วไปคือ: ความยาวลำกล้อง = ความหนาของกองวัสดุ + 0.5 ถึง 1.5 มม. ความยาวพิเศษทำให้เกิดลอนม้วน สำหรับวัสดุที่นุ่มกว่า (ผ้าบาง หนังนิ่ม) ให้ใช้ส่วนล่างสุดของช่วง (0.5–0.8 มม.) สำหรับวัสดุที่แข็งกว่า (หนังหนา พลาสติกแข็ง หลายชั้น) ให้ใช้ปลายที่สูงกว่า (1.0–1.5 มม.) หากกระบอกปืนสั้นเกินไป ความโค้งงอจะอ่อนแอและหมุดย้ำอาจดึงออกมาได้ หากยาวเกินไป ลอนจะใหญ่เกินไปหรืออาจแตกได้ สำหรับการใช้งานที่ต้องใช้แหวนรองด้านหลัง ให้เพิ่มความหนาของแหวนรองลงในปึกวัสดุก่อนคำนวณ เราขอแนะนำให้สั่งซื้อหมุดย้ำตัวอย่างฟรีโดยมีความยาวติดกันสองหรือสามอัน และทดสอบกับวัสดุจริงของคุณด้วยเครื่องมือติดตั้ง

คุณภาพและความโปร่งใส

Nuote Metals ดำเนินงานภายใต้การรับรอง ISO 9001:2015 ส่วนประกอบทุกชุดของเราสามารถตรวจสอบย้อนกลับไปยังใบรับรองวัตถุดิบ (หมายเลขความร้อน) บันทึกการกดการผลิต และรายงานการตรวจสอบขั้นสุดท้าย เราทำการตรวจสอบระหว่างกระบวนการ 100% ตลอดการผลิต ไม่ใช่แค่การตรวจสอบเฉพาะจุดเท่านั้น

นโยบายลูกค้าของเรา

• ตัวอย่างฟรี - มีขนาดในสต็อก คุณจ่ายเฉพาะบริการจัดส่งเท่านั้น
• เครื่องมือสั่งทำพิเศษ – พร้อมภายใน 10 วันสำหรับเส้นผ่านศูนย์กลาง ความยาว หรือรูปแบบหัวที่ไม่ได้มาตรฐาน
• ขั้นต่ำ – 20,000 ชิ้นสำหรับขนาดมาตรฐาน ต่ำกว่าสำหรับการสั่งซื้อครั้งแรก
• ระยะเวลาดำเนินการ – สต็อก: 3–5 วัน; กำหนดเอง (รวมถึงเครื่องมือ): 15–25 วัน
• ตอบกลับทางเทคนิคภายใน 8 ชั่วโมง – ตอบคำถามภายในหนึ่งวันทำการ

เราได้จัดหาหมุดย้ำท่อให้กับลูกค้าในกว่า 70 ประเทศ
