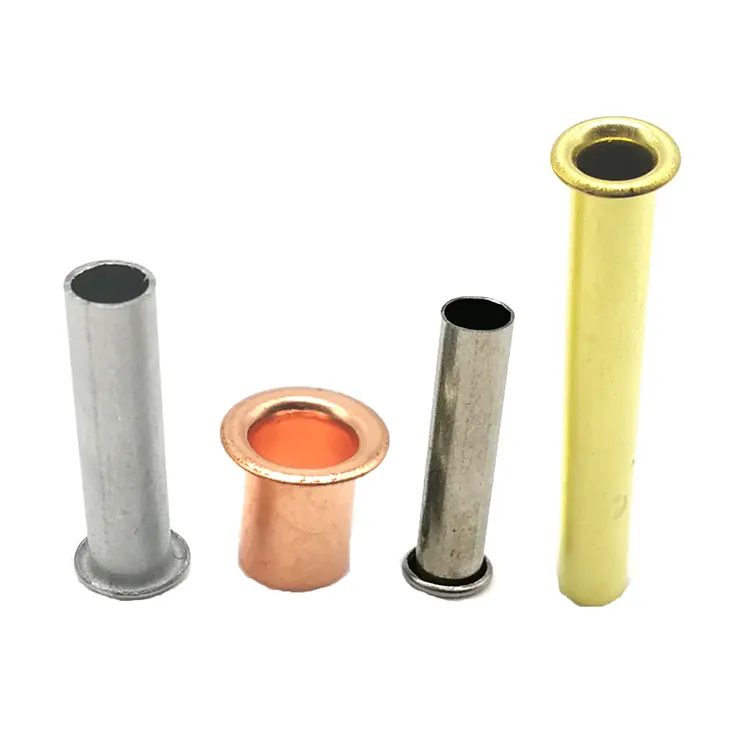

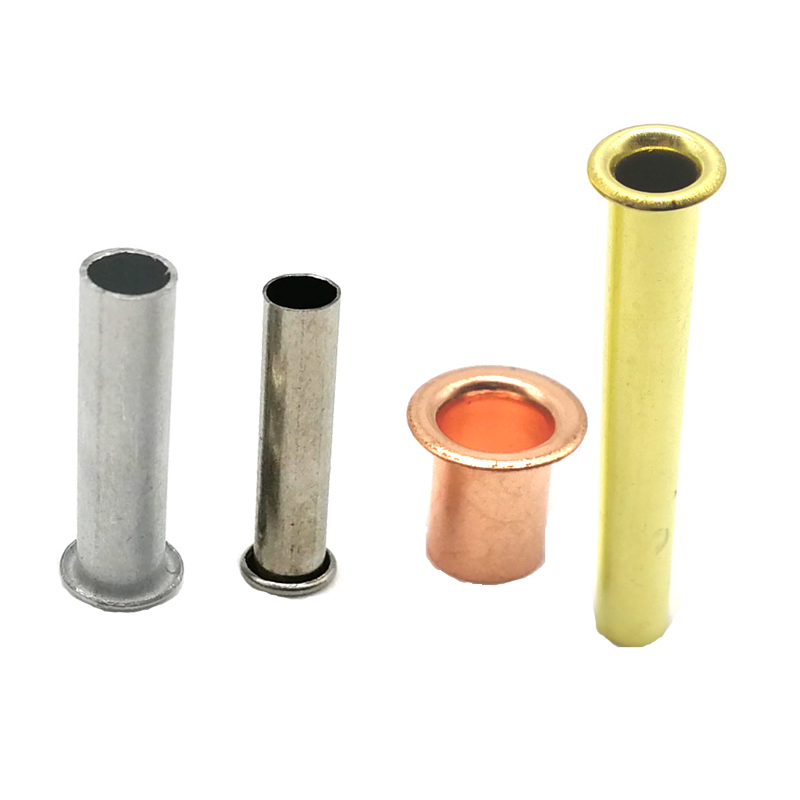

หมุดย้ำแบบท่อ

หมุดย้ำแบบท่อเป็นตัวยึดแบบกลวงทั้งตัว ไม่เหมือนหมุดย้ำกึ่งท่อที่มีโพรงบางส่วน มีเพลากลวงยาวตลอดความยาวของลำกล้อง พวกเขาทำจากสต็อกท่อโลหะ – ท่อถูกตัดให้ได้ความยาว จากนั้นจึงสร้างหัวที่ปลายด้านหนึ่งโดยใช้เครื่องกดส่วนหัว ผนังกลวงจะบานออกไปด้านนอกระหว่างการติดตั้งโดยใช้แรงเพียงเล็กน้อย ซึ่งโดยทั่วไปแล้วจะต้องใช้ประมาณ 15–20% ของปริมาณหมุดย้ำที่แข็งแรง

นี่คือตัวยึดสำหรับวัสดุอ่อน หนัง ผ้า ผ้าใบ ยาง พลาสติกบาง – วัสดุที่จะแตกหรือบีบอัดภายใต้แรงของหมุดย้ำแข็ง

แบบท่อ กับ แบบกึ่งท่อ กับ แบบตัน – จุดที่เพลากลวงเป็นฝ่ายชนะ

รูปแบบศีรษะ – สิ่งที่เรานำเสนอ

เนื่องจากหมุดย้ำแบบท่อทำจากสต็อกแบบท่อ ตัวเลือกรูปแบบหัวจึงจำกัดอยู่ที่ 3 แบบ:

วัสดุที่เราสามารถนำเสนอได้

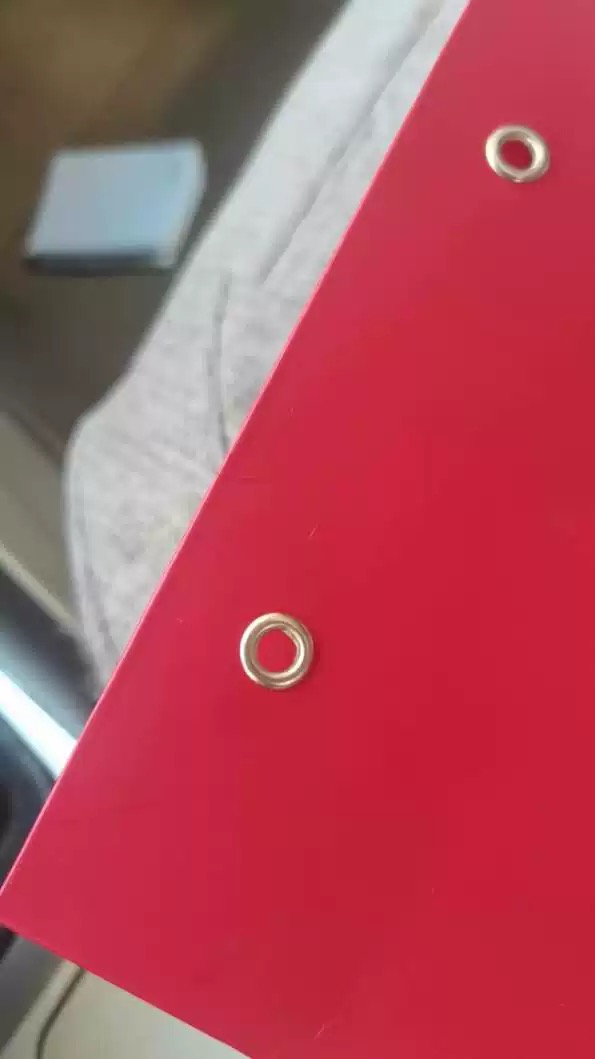

การใช้งานจริงเพียงครั้งเดียว – การเสริมผ้าใบกันน้ำแบบผ้า

ผู้ผลิตผ้าใบกันน้ำสำหรับรถบรรทุกสำหรับงานหนักจำเป็นต้องเสริมจุดผูกและแหวนยางที่ขอบ ผ้าเป็นโพลีเอสเตอร์เคลือบ PVC อย่างหนา หมุดย้ำแข็งอาจทะลุวัสดุได้ และหมุดย้ำกึ่งท่อยังคงต้องใช้แรงมากกว่าที่ผ้าจะรับมือได้โดยไม่บิดเบี้ยว

เราจัดหาหมุดย้ำท่อทองเหลือง - ก้าน 6.0 มม. หัวกลม 11.0 มม. ความยาวลำกล้อง 10.0 มม. ผิวเรียบ เพลากลวงเต็มบานออกด้านนอกด้วยแรงเพียงเล็กน้อย – ไม่ขาดหรือบิดเบี้ยว ทองเหลืองให้ความต้านทานการกัดกร่อนเมื่อสัมผัสกลางแจ้ง ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับผ้าใบกันน้ำ 100 ชิ้น หลังจากรอบการดึง 10,000 รอบ ความล้มเหลวเป็นศูนย์ ตอนนี้พวกเขาสั่งหมุดย้ำของเราเป็นชุดจำนวน 200,000 ชิ้นต่อปี

วิธีที่เราผลิตพวกมัน – การตัดท่อ + ส่วนหัว

หมุดย้ำแบบท่อทำจากท่อโลหะ ไม่ใช่ลวด กระบวนการนี้แตกต่างจากหมุดย้ำแข็งหรือกึ่งท่อ

1.การจัดซื้อสต๊อกหลอด– เราซื้อท่อโลหะที่ผ่านการรับรอง (ไร้ตะเข็บหรือแบบเชื่อม) จากโรงงานที่ได้รับอนุมัติ เช่น เหล็กกล้าคาร์บอน สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม แต่ละชุดมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อน

2.การตรวจสอบวัสดุที่เข้ามา– มีการตรวจสอบสต๊อกท่อสำหรับเส้นผ่านศูนย์กลางภายนอก (±0.02 มม.) ความหนาของผนัง และองค์ประกอบของวัสดุ ท่อที่อยู่นอกข้อกำหนดถูกปฏิเสธ

3. การตัดท่อ– ท่อถูกตัดให้มีความยาวว่างที่แม่นยำโดยใช้อุปกรณ์ตัดความเร็วสูง ช่องว่างแต่ละอันจะกลายเป็นหมุดย้ำหนึ่งอัน

4. หัวเรื่อง– ท่อเปล่าที่ตัดจะถูกวางลงในเครื่องกดส่วนหัว แม่พิมพ์คาร์ไบด์จะมีส่วนหัว (กลม แบน หรือจม) ที่ปลายด้านหนึ่ง ท่อกลวงยังคงเปิดอยู่ที่ส่วนท้าย

5. ตัดแต่ง– ลบแฟลชบริเวณขอบส่วนหัวออก

6. ไม้ลอย– ขจัดเศษไมโคร

7. การชุบหรือการเคลือบ– ใช้สังกะสี นิกเกิล แล็กเกอร์ ทู่ หรือสารเคลือบอื่น ๆ ตามที่ระบุไว้

8. การตรวจสอบขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% สำหรับมิติที่สำคัญ ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติและใบรับรองความสอดคล้องที่ออกให้ทุกครั้งที่จัดส่ง

เวลานำ:มาตรฐาน 5–10 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

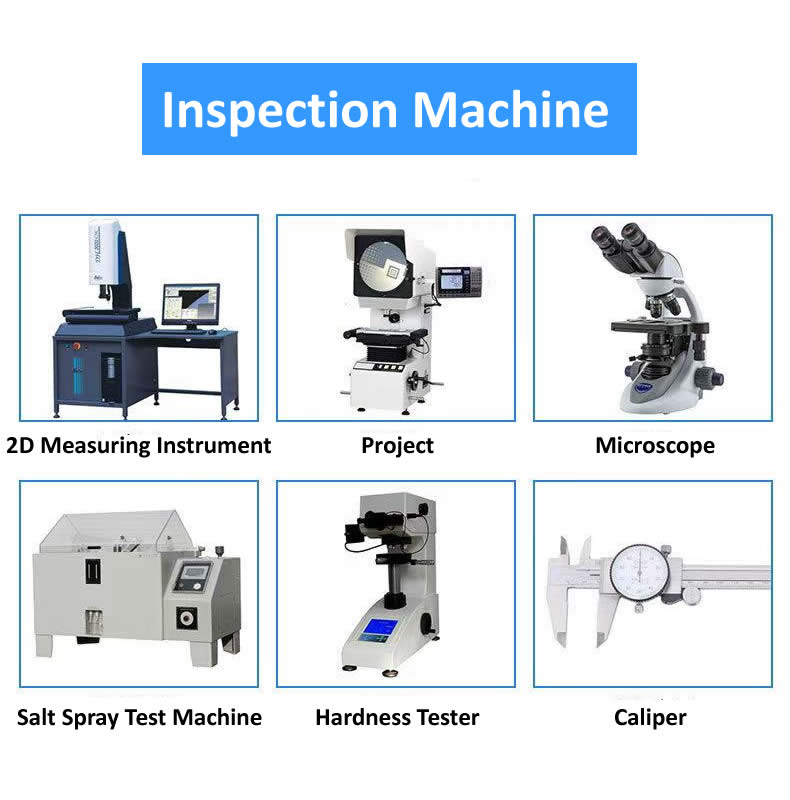

อุปกรณ์ตรวจสอบภายในของเรา

เรามีอุปกรณ์ตรวจสอบที่ผ่านการสอบเทียบครบชุดเพื่อตรวจสอบหมุดย้ำแบบท่อทุกชุด:

เลเซอร์ไมโครมิเตอร์– การวัดเส้นผ่านศูนย์กลางก้าน (±0.02มม.)

เครื่องเปรียบเทียบแสง– การตรวจสอบเส้นผ่านศูนย์กลาง ความสูง และโปรไฟล์

ระบบการวัดภาพ 2.5D– การตรวจสอบความหนาของผนังและความเข้มข้น

เครื่องทดสอบความแข็งแบบร็อคเวลล์– การตรวจสอบความแข็งของวัตถุดิบ

สเปกโตรมิเตอร์– การตรวจสอบองค์ประกอบของวัสดุ

ห้องทดสอบสเปรย์เกลือ– การทดสอบความต้านทานการกัดกร่อน (ASTM B117) เมื่อจำเป็น

เครื่องวัดความหนา XRF– การตรวจสอบความหนาของการชุบ

อุปกรณ์ทั้งหมดได้รับการสอบเทียบเป็นประจำทุกปีโดยห้องปฏิบัติการของบุคคลที่สามที่ได้รับการรับรอง บันทึกการตรวจสอบจะถูกเก็บไว้เป็นเวลาห้าปี

พวกเขาใช้อยู่ที่ไหน

ผ้าใบกันน้ำและผ้าใบ– จุดยึด, การเสริมขอบ, แหวนยาง

เครื่องหนัง– รูเข็มขัด อุปกรณ์กระเป๋า อานม้า

เครื่องแต่งกาย– เดนิม ชุดทำงาน อุปกรณ์เอาท์ดอร์

เฟอร์นิเจอร์– เบาะ, อุปกรณ์แนบผ้า

มารีน– ผ้าคลุมผ้าใบ อุปกรณ์ต่อใบเรือ ภายในเรือ

สินค้ากีฬา- เป้สะพายหลัง อุปกรณ์แคมป์ปิ้ง สายรัดนิรภัย

ยานยนต์– ตกแต่งแบบนุ่มนวล แผงผ้า อุปกรณ์ตกแต่งภายใน

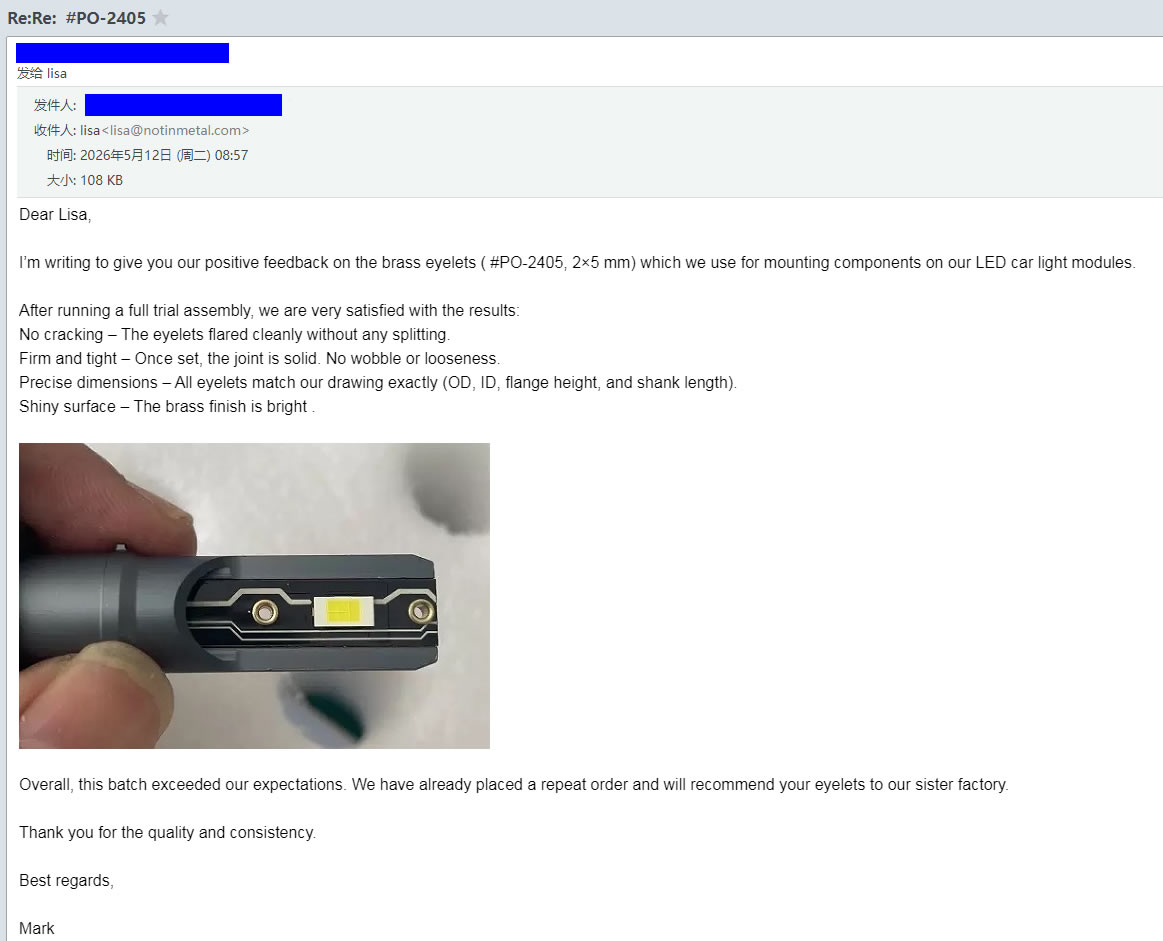

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "หมุดย้ำแบบท่อและหมุดย้ำกึ่งท่อแตกต่างกันอย่างไร"

ตอบ: หมุดย้ำแบบท่อกลวงทั้งหมด โดยทั้งกระบอกเป็นผนังบางที่ยื่นออกไปด้านนอกระหว่างการติดตั้ง หมุดย้ำกึ่งท่อมีช่องตื้น (45–55% ของความยาวลำกล้อง) โดยมีผนังที่หนากว่า หมุดย้ำแบบท่อต้องใช้แรงยึดน้อยที่สุด (15–20% ของของแข็ง) และเหมาะสำหรับวัสดุเนื้ออ่อน เช่น ผ้า หนัง และผ้าใบ หมุดย้ำกึ่งท่อมีความแข็งแรงมากกว่า (80–90% ของของแข็ง) และดีกว่าสำหรับการใช้งานทั่วไปที่คุณต้องการความสมดุลของความแข็งแกร่งและแรงยึดต่ำ

ถาม: "สามารถใช้สำหรับงานโครงสร้างได้หรือไม่"

ตอบ: หมุดย้ำแบบท่อไม่ได้ออกแบบมาสำหรับการใช้งานเชิงโครงสร้าง ผนังบางไม่ได้ให้ค่าความต้านทานแรงดึงหรือแรงเฉือนเท่ากับหมุดกึ่งท่อหรือหมุดตัน เลือกท่อสำหรับวัสดุเนื้อนุ่ม ผ้า หนัง และส่วนประกอบที่มีน้ำหนักเบา เลือกกึ่งท่อสำหรับชุดประกอบที่รับน้ำหนักปานกลาง เลือกแบบทึบสำหรับข้อต่อโครงสร้างและรับน้ำหนักที่ต้องการความแข็งแรงสูงสุด

ถาม: "ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับรีเวทแบบท่อได้อย่างไร"

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดประมาณ 2.0–2.5 มม. ผนังที่บางกว่าของหมุดย้ำแบบท่อต้องมีความยาวมากขึ้นเพื่อให้บานออกเท่าๆ กันโดยไม่เกิดรอยยับ ตัวอย่างเช่น หากคุณกำลังเสริมผ้าหนา 3 มม. ให้เลือกความยาวลำกล้อง 5.0–5.5 มม. ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวที่แน่นอนให้
