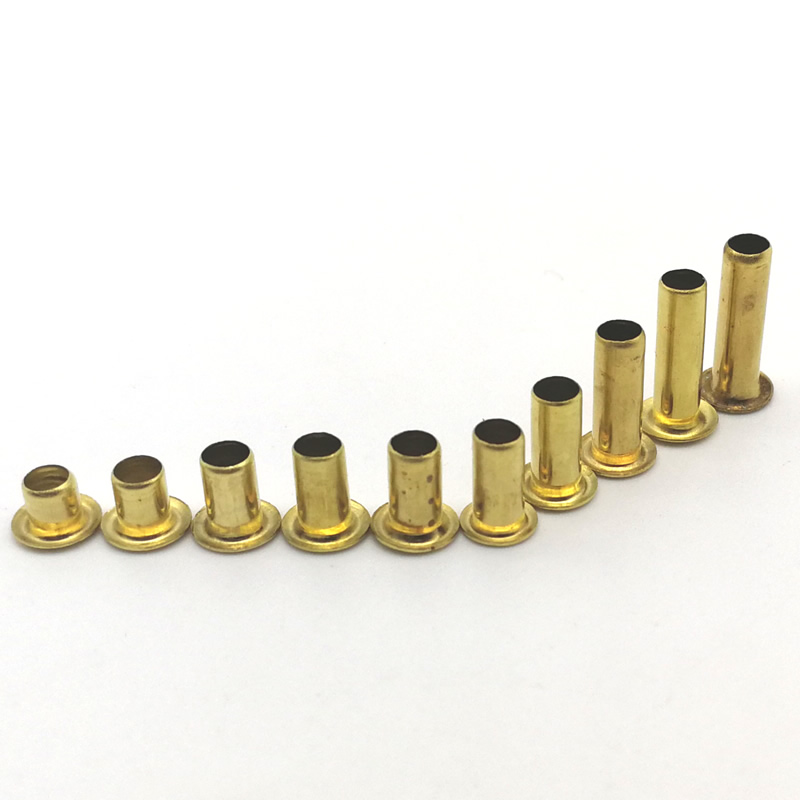

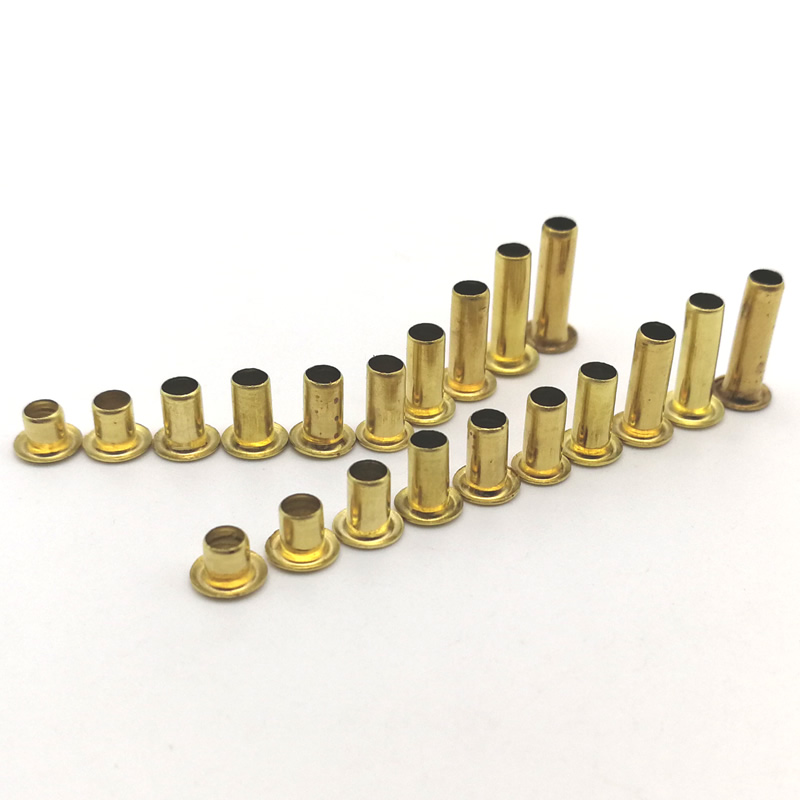

ตาไก่ทองเหลือง 3 มม

สำหรับการใช้งานที่ต้องการความสมดุลระหว่างความแม่นยำขนาดจิ๋วและความแข็งแรงเชิงกล รูไก่ทองเหลืองขนาด 3 มม. ถือเป็นจุดที่น่าสนใจ เส้นผ่านศูนย์กลางภายใน 3 มม. รองรับสายไฟ เชือกผูกรองเท้า และสายไฟที่มีขนาดสูงสุด 2.5 มม. ในขณะที่ยังคงหน้าแปลนด้านนอกขนาดกะทัดรัดที่เข้ากันอย่างลงตัวกับดีไซน์ที่คับแคบ ตั้งแต่ตัวเรือนอุปกรณ์ทางการแพทย์ไปจนถึงสายนาฬิกาหนังระดับพรีเมียมตาไก่ทองเหลือง 3 มมมอบประสิทธิภาพที่สม่ำเสมอในการติดตั้งหลายพันครั้ง

นูเต้ เมทัลส์ผลิตตาไก่ทองเหลือง 3 มม. จากตลับทองเหลือง C26000 โดยใช้หัวเรื่องเย็นความเร็วสูงและการตกแต่งขั้นที่สอง บันทึกการผลิตของเราแสดงตาไก่ทองเหลือง 3 มม. มากกว่า 50 ล้านชิ้นที่จัดส่งในช่วงห้าปีที่ผ่านมาเพียงอย่างเดียว โดยผลตอบแทนจากภาคสนามต่ำกว่า 0.02% คู่มือนี้ให้ข้อมูลเชิงลึกทางเทคนิค การอ้างอิงกรณีการใช้งานจริง และข้อมูลคุณภาพที่โปร่งใสตามที่วิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อคาดหวัง

การใช้งานจริงของตาไก่ทองเหลือง 3 มม. ของ นูเต้ เมทัลส์

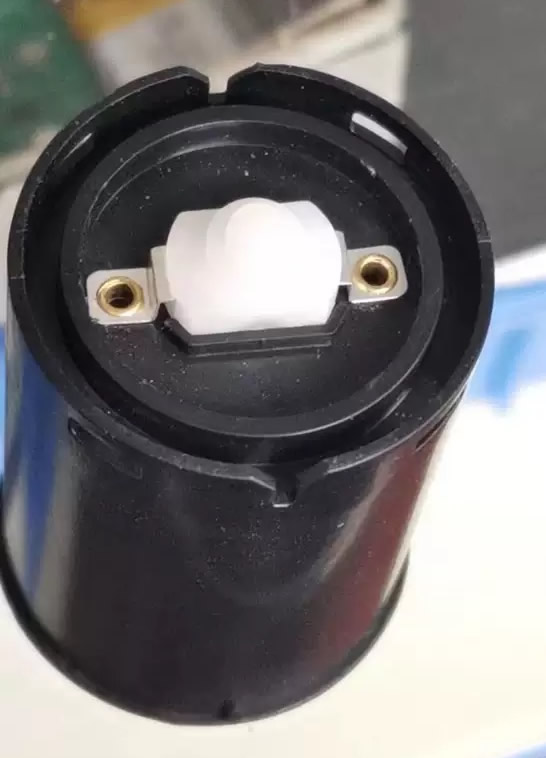

กรณีที่ 1 – ขั้วรับโคม (ฐานฟีนอลิก รูทองเหลืองสำหรับทะลุสายไฟ)

ผู้ผลิตอุปกรณ์ติดตั้งระบบไฟส่องสว่างต้องการท่อส่งผ่านความร้อนที่เชื่อถือได้สำหรับสายไฟภายในขั้วรับหลอดไฟ ตัวด้ามจับถูกหล่อด้วยฟีนอล และรูลวดเปล่ามีแนวโน้มที่จะหลุดลุ่ยและแตกร้าวเมื่อเวลาผ่านไปเนื่องจากการประกอบซ้ำและการหมุนเวียนด้วยความร้อน พวกเขาต้องการการเสริมแรงที่เรียบและทนทานซึ่งจะทำให้พื้นผิวสัมผัสของขั้วไฟฟ้าสม่ำเสมอด้วย

เราจัดหารูร้อยทองเหลือง (เส้นผ่านศูนย์กลางด้านใน 3 มม., หน้าแปลนด้านนอก 5.5 มม., ความยาวลำกล้อง 4 มม., ชุบนิกเกิล) ตาไก่ถูกกดลงในรูลวด ทำให้เกิดพื้นผิวโค้งมนที่ปราศจากเสี้ยน เพื่อปกป้องฉนวนของสายไฟ การชุบนิกเกิลช่วยให้มั่นใจได้ถึงการบัดกรีที่เชื่อถือได้และความต้านทานการสัมผัสต่ำ หลังจากรอบการถอนการใส่ 5,000 รอบและการบ่มด้วยความร้อน 1,000 ชั่วโมงที่ 120°C ตาไก่ไม่มีการคลายตัวหรือออกซิเดชัน ปัจจุบันลูกค้าใช้รูร้อยสายของเรากับกลุ่มผลิตภัณฑ์ที่วางโคมไฟทั้งหมด

กรณีที่ 2 – องค์ประกอบเครื่องทำความร้อนแผ่นไมกา (ฉนวนไมก้า รูร้อยสายทองเหลืองเป็นหมุดย้ำ/ตัวเว้นระยะ)

ผู้ผลิตส่วนประกอบความร้อนไฟฟ้าใช้แผ่นไมกาบางๆ เพื่อป้องกันลวดต้านทานจากโครงโลหะ พวกเขาต้องการตัวยึดขนาดเล็กที่ทนความร้อนซึ่งจะไม่ทำให้ไมกาที่เปราะแตกร้าว หมุดย้ำแบบดั้งเดิมทำให้เกิดจุดรับแรงกด ส่งผลให้ไมกาแตกหักระหว่างการประกอบ ลูกค้ายังต้องการระยะห่างระหว่างชั้นไมกาที่แม่นยำ 1.5 มม.

เราขอแนะนำตาไก่ทองเหลือง (เส้นผ่านศูนย์กลางภายใน 3 มม., หน้าแปลนด้านนอก 6 มม., ความยาวลำกล้อง 1.5 มม., เคลือบแล็กเกอร์ธรรมชาติ) รูร้อยถูกร้อยผ่านรูที่เจาะไว้ล่วงหน้าในแผ่นไมกาสองแผ่น ซึ่งทำหน้าที่เป็นทั้งหมุดย้ำและตัวเว้นระยะ กระบอกทองเหลืองอันอ่อนนุ่มกลิ้งเบา ๆ โดยไม่ทำให้ไมกาแตก ความยาวลำกล้อง 1.5 มม. ยึดช่องว่างที่แน่นอนอย่างสม่ำเสมอ รูร้อยทองเหลืองขนาด 3 มม. ทนทานต่อรอบความร้อน 10,000 รอบจากอุณหภูมิห้องถึง 300°C โดยไม่มีการคลายตัวหรือออกซิเดชัน ตั้งแต่นั้นเป็นต้นมา ผู้ผลิตองค์ประกอบความร้อนได้นำรูร้อยของเราเป็นส่วนประกอบมาตรฐานสำหรับเครื่องทำความร้อนแบบไมกาทั้งหมด

พารามิเตอร์ทางเทคนิคของตาไก่ทองเหลือง Nuote Metals 3 มม

ทั้งหมดตาไก่ทองเหลือง 3 มมผลิตจากทองเหลืองตลับ C26800 (ทองแดง 65%, สังกะสี 35%) ซึ่งขึ้นชื่อในด้านความสามารถในการขึ้นรูปเย็นและทนต่อการกัดกร่อนได้ดีเยี่ยม

ข้อมูลใบรับรองวัสดุ

นูเต้ เมทัลส์มอบใบรับรองการทดสอบโรงงาน (MTC) พร้อมรูร้อยทองเหลืองขนาด 3 มม. ทุกชุด ซึ่งสามารถตรวจสอบย้อนกลับไปยังคอยล์เดิมได้

ข้อมูลจำเพาะมิติ

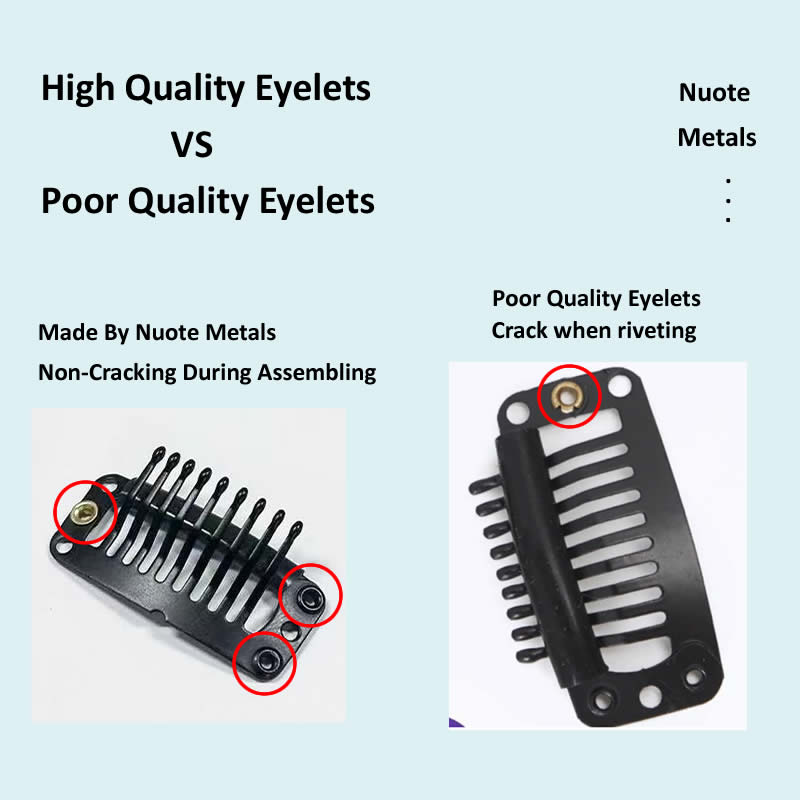

ตาไก่คุณภาพสูง VS ตาไม่ดี

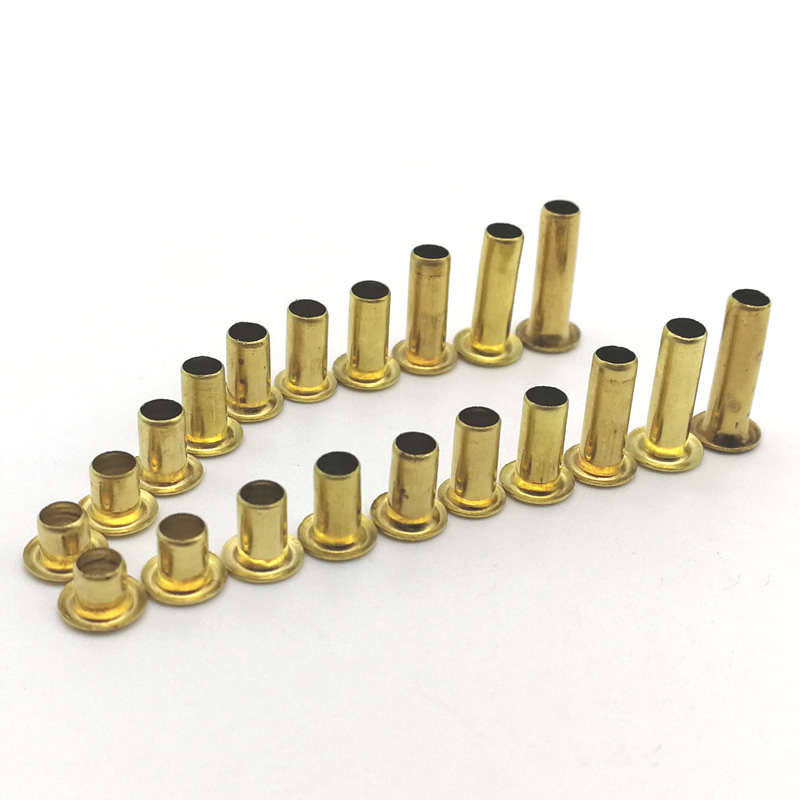

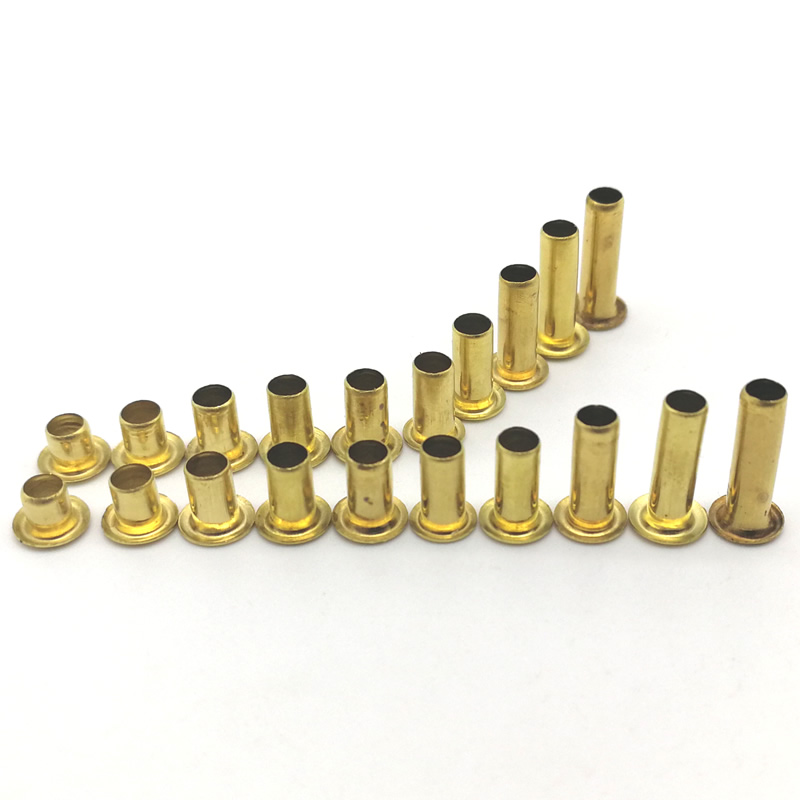

การกำหนดค่าที่มีอยู่

นูเต้ เมทัลส์ข้อเสนอตาไก่ทองเหลือง 3 มมในการกำหนดค่ามาตรฐานสามแบบ:

การตกแต่งพื้นผิวสำหรับตาไก่ทองเหลือง 3 มม

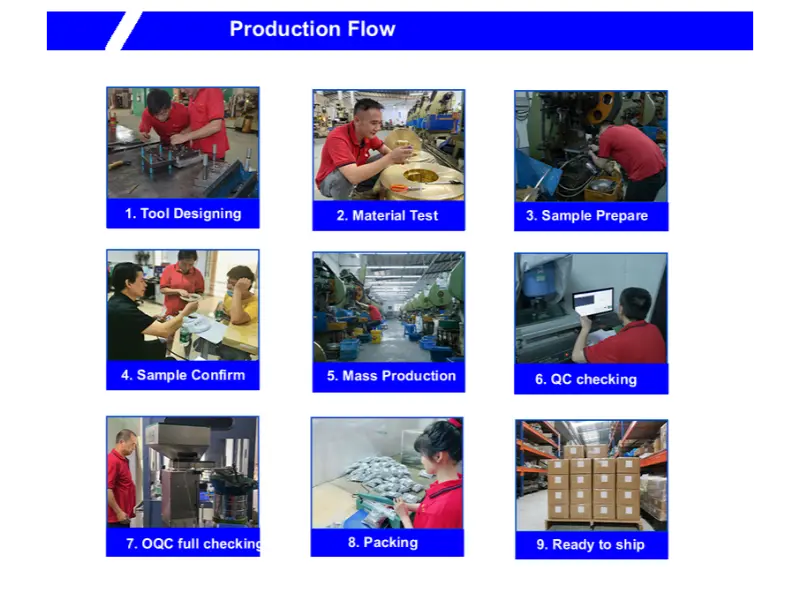

กระบวนการผลิต – Nuote Metals สร้างตาไก่ทองเหลืองได้อย่างไร

ความโปร่งใสในการผลิตสร้างความไว้วางใจ นี่คือกระบวนการที่แน่นอนสำหรับเราตาไก่:

การผลิตทีละขั้นตอน

นูเต้ เมทัลส์ผลิตตาไก่ทองเหลือง 3 มมโดยใช้การดึงลึกแบบโปรเกรสซีฟจากแผ่นทองเหลือง C26000 กระบวนการนี้ให้ความสม่ำเสมอของความหนาของผนังที่เหนือกว่า และลดความเสี่ยงของข้อบกพร่องของตะเข็บ

1. การป้อนแผ่น – แผ่นทองเหลืองจะถูกป้อนจากขดลวดไปยังเครื่องอัดแบบโปรเกรสซีฟ
2. การเจาะช่องว่าง – สถานีแรกจะตัดช่องว่างที่เป็นวงกลมออกจากแผ่น (เส้นผ่านศูนย์กลางประมาณ 8 มม. สำหรับรูร้อยสาย ID 3 มม.)
3. การจับครั้งแรก – หมัดจะบังคับช่องว่างให้เป็นแม่พิมพ์ กลายเป็นถ้วยตื้น (ลดเส้นผ่านศูนย์กลาง เพิ่มความสูงของผนัง)
4. การวาดครั้งที่สอง - การเจาะที่เล็กลงจะวาดถ้วยใหม่ให้มีมิติที่ลึกขึ้น เพื่อให้ได้ความยาวลำกล้องที่ต้องการ
5. การเจาะครั้งที่สาม (เจาะด้านล่าง) – เจาะด้านล่างของถ้วยเพื่อสร้างรูทะลุขนาด 3 มม.
6. การขึ้นรูปหน้าแปลน – เครื่องมือแบนจะทำให้ขอบถ้วยเรียบจนกลายเป็นรูปทรงหน้าแปลนที่เสร็จแล้ว
7. การตัดแต่ง – ขอบด้านนอกของหน้าแปลนถูกตัดแต่งให้เป็นเส้นผ่านศูนย์กลางสุดท้าย (5.50–6.00 มม.)
8. การขัดและทำความสะอาด – ไม้กลิ้งจะขจัดเศษเสี้ยนขนาดเล็ก การทำความสะอาดอัลตราโซนิกจะขจัดสารหล่อลื่นในการวาดภาพ
9. การหลอม (ตามความจำเป็น) – สำหรับการดึงแบบหลายขั้นตอน ชิ้นส่วนต่างๆ อาจถูกอบอ่อนระหว่างขั้นตอนต่างๆ เพื่อคืนความเหนียวกลับคืนมา
10. การชุบหรือเคลือบ – นำไปใช้ภายในบริษัทหรือโดยพันธมิตรที่ได้รับการรับรอง
11. การคัดแยกด้วยแสง – การตรวจสอบเส้นผ่านศูนย์กลางด้านใน/ด้านนอก ศูนย์กลางของหน้าแปลน และความสูง 100%

จุดควบคุมคุณภาพ

การรับรองและการปฏิบัติตามข้อกำหนด – หลักฐานความน่าเชื่อถือ

นูเต้ เมทัลส์รักษาใบรับรองที่ใช้งานอยู่ซึ่งใช้กับเราตาไก่ทองเหลือง 3 มม:

นูเต้ เมทัลส์มอบแพ็คเกจการปฏิบัติตามข้อกำหนดสำหรับการจัดส่งทุกครั้งตาไก่ทองเหลือง 3 มมซึ่งรวมถึง MTC, รายงานการทดสอบ RoHS (อัปเดตทุกปี) และใบรับรองความสอดคล้องที่ลงนามแล้ว

ราคาและนโยบายที่โปร่งใส

นูเต้ เมทัลส์เชื่อมั่นในนโยบายตรงไปตรงมาและตรงไปตรงมาสำหรับรูร้อยทองเหลือง 3 มม.:

นโยบายตัวอย่าง – ฟรี 20 ชิ้นสำหรับขนาดมาตรฐานใดๆ (ลูกค้าชำระค่าจัดส่ง)

ปริมาณการสั่งซื้อขั้นต่ำ – 5,000 ชิ้นสำหรับการตกแต่งสต็อก; 20,000 สำหรับการตกแต่งแบบกำหนดเอง

ระยะเวลาดำเนินการ – 3–5 วันทำการสำหรับขนาดในสต๊อก 15-20 วันสำหรับการตกแต่งแบบกำหนดเอง

ค่าเครื่องมือ – ไม่มีสำหรับขนาดมาตรฐาน ความยาวลำกล้องหรือหน้าแปลนแบบกำหนดเองต้องเสียค่าธรรมเนียมครั้งเดียว $200–$500

นโยบายการคืนสินค้า – เปลี่ยนชิ้นส่วนที่มีข้อบกพร่องโดยไม่มีค่าใช้จ่าย การคืนสินค้าด้วยเหตุผลอื่น ๆ ได้รับการยอมรับภายใน 30 วัน (ลูกค้าชำระค่าส่งคืนสินค้า)

ใบรับรองการวิเคราะห์ – รวมฟรีทุกคำสั่งซื้อ (ขนาด วัสดุ ความหนาของผิวสำเร็จ)

คำถามที่พบบ่อยเกี่ยวกับตาไก่ทองเหลือง 3 มม

ด้านล่างนี้เป็นคำถามจริงจากนูเต้ เมทัลส์ลูกค้าตอบด้วยข้อมูลเฉพาะ

คำถามที่ 1: ค่าแรงดึงออกของรูตาไก่ทองเหลือง 3 มม. เมื่อใส่เข้ากับหนังฟอกฝาดหนา 2 มม. เป็นเท่าใด ฉันต้องการหมายเลขเพื่อยืนยันการออกแบบ

ตอบ: Nuote Metals ได้ทำการทดสอบแบบดึงออกตาไก่ทองเหลือง 3 มม(หน้าแปลนมาตรฐาน ความยาวลำกล้อง 4.0 มม.) ใส่ลงในหนังฟอกฝาดหนา 2.0 มม. (ความหนาแน่นประมาณ 0.9 ก./ซม.) เมื่อใช้เครื่องทดสอบอเนกประสงค์ที่อัตราการดึง 50 มม./นาที แรงดึงสูงสุดเฉลี่ยอยู่ที่ 38.2 กก. (84 ปอนด์) สำหรับตัวอย่าง 20 รูรองเท้า โดยมีค่าเบี่ยงเบนมาตรฐาน 2.1 กก. ค่าบันทึกขั้นต่ำคือ 34.5 กก. เพื่อวัตถุประสงค์ด้านความปลอดภัย เราแนะนำให้ออกแบบให้มีน้ำหนักอยู่ที่ 30 กก. (66 ปอนด์) สำหรับการโหลดแบบคงที่ สำหรับการโหลดแบบไดนามิกหรือแบบวน (เช่น การผูกสายนาฬิกา) ขีดจำกัดความเมื่อยล้าจะอยู่ที่ประมาณ 60% ของความแข็งแรงคงที่—ออกแบบให้มีน้ำหนัก 18 กก. หากหนังของคุณนุ่มหรือบางลง โปรดขอรับบริการเพิ่มประสิทธิภาพความยาวลำกล้องตามต้องการ

คำถามที่ 2: Nuote Metals มั่นใจได้อย่างไรว่าเส้นผ่านศูนย์กลางด้านในของรูทองเหลืองขนาด 3 มม. ยังคงสม่ำเสมอทั่วทั้งชิ้นส่วนหลายล้านชิ้น ความสามารถในกระบวนการของคุณ (Cpk) คืออะไร?

ตอบ: การรักษาเส้นผ่านศูนย์กลางภายใน 3.00 มม. ± 0.05 มม. เป็นสิ่งสำคัญสำหรับเชือกและเชือกนูเต้ เมทัลส์ใช้หมัดเจาะคาร์ไบด์ที่วัดด้วยเลเซอร์ทุกๆ 50,000 จังหวะ หมัดจะถูกเปลี่ยนเมื่อการสึกหรอเกิน 0.01 มม. เราตรวจสอบ ID โดยใช้ไมโครมิเตอร์เลเซอร์ของ Keyence ที่ทางออกของแท่นพิมพ์ โดยสุ่มตัวอย่าง 1 ส่วนทุกๆ 1,000 สโตรก ในช่วง 12 เดือนที่ผ่านมาของการผลิต (ตาไก่ทองเหลือง 3 มม. ประมาณ 8 ล้านรู) ดัชนีความสามารถในการดำเนินการ (Cpk) ของเราสำหรับเส้นผ่านศูนย์กลางด้านในมีค่าเฉลี่ย 1.33 โดยมีช่วง 1.21 ถึง 1.47 ซึ่งหมายความว่ากระบวนการนี้มีความสามารถทางสถิติ (Cpk >1.33 ถือว่า “น่าพอใจ” ตามมาตรฐานยานยนต์) เราจัดทำรายงาน Cpk ตามคำขอสำหรับชุดการผลิตใดๆ

คำถามที่ 3: ตาไก่ทองเหลืองขนาด 3 มม. ของคุณมีนิกเกิลหรือไม่ ฉันต้องการผลิตภัณฑ์ที่ปราศจากนิกเกิลเมื่อสัมผัสกับผิวหนัง (สายนาฬิกา รูเข็มขัด)

ตอบ: ผิวทองเหลืองธรรมชาติ (เคลือบแลคเกอร์) และทองเหลืองโบราณของเราปราศจากนิกเกิล ทองเหลือง C26000 พื้นฐานมีนิกเกิลเล็กน้อย (โดยทั่วไป <0.1% เป็นสิ่งเจือปน) แต่ต่ำกว่าขีดจำกัดการปล่อยนิกเกิลของสหภาพยุโรปที่ 0.5 ไมโครกรัม/ซม.²/สัปดาห์ อย่างไรก็ตาม ตาไก่ทองเหลืองชุบนิกเกิลขนาด 3 มม. ของเรามีนิกเกิลอยู่บนพื้นผิวอย่างเห็นได้ชัด และไม่เหมาะสำหรับการสัมผัสกับผิวหนังเป็นเวลานาน สำหรับลูกค้าที่ต้องการใบรับรองปลอดนิกเกิลที่ผ่านการรับรอง Nuote Metals ขอนำเสนอรูตาไก่ทองเหลืองขนาด 3 มม. เกรดทางการแพทย์พร้อมแล็กเกอร์พิเศษที่ห่อหุ้มพื้นผิวทองเหลือง เวอร์ชันนี้ผ่านการทดสอบการปล่อยนิกเกิลตามมาตรฐาน EN 1811:2011 (ผลลัพธ์ <0.1 µg/cm²/สัปดาห์) ระบุ “เกรดทางการแพทย์ปลอดนิกเกิล” เมื่อสั่งซื้อ – ปริมาณการสั่งซื้อขั้นต่ำ 10,000 ชิ้น

คำถามที่ 4: ตาไก่ทองเหลืองขนาด 3 มม. มีอายุการเก็บรักษาเท่าใด ควรเก็บรักษาอย่างไรไม่ให้หมองก่อนใช้งาน?

A: เคลือบตาไก่ทองเหลือง 3 มม(จากธรรมชาติหรือโบราณ) มีอายุการเก็บรักษา 2 ปี เมื่อเก็บในถุงปิดผนึกเดิมที่อุณหภูมิ 15–25°C ความชื้น <60% แลคเกอร์ป้องกันการเกิดออกซิเดชัน หลังจากผ่านไปสองปี แล็คเกอร์อาจเปราะ แต่รูไก่ยังคงใช้งานได้ ทองเหลืองธรรมชาติที่ไม่เคลือบจะทำให้หมองภายในไม่กี่สัปดาห์ในอากาศชื้น ซึ่งถือเป็นการตกแต่งสวยงามและไม่ส่งผลต่อความแข็งแรง สำหรับการเก็บรักษารูทองเหลืองขนาด 3 มม. ที่ไม่เคลือบแลคเกอร์ในระยะยาว (มากกว่า 6 เดือน) เราขอแนะนำให้ใช้ถุงปิดผนึกสุญญากาศพร้อมสารดูดความชื้น Nuote Metals นำเสนอบรรจุภัณฑ์แบบเติมไนโตรเจนในราคาเพิ่มเติม 0.001 ดอลลาร์สหรัฐฯ ต่อชิ้น (ขั้นต่ำ 100,000) ตาไก่ทองเหลืองชุบนิกเกิล 3 มม. มีอายุการเก็บรักษาไม่แน่นอนภายใต้สภาวะปกติ

เหตุใด Nuote Metals จึงเป็นพันธมิตรที่เหมาะสมสำหรับตาไก่ทองเหลือง 3 มม

ประสบการณ์การผลิตตาไก่ทองเหลืองมากกว่า 10 ปี

ตาไก่ทองเหลือง 50M+ 3 มม. ที่ผลิตจนถึงปัจจุบัน

การเรียงลำดับด้วยแสง 100% สำหรับมิติที่สำคัญ

ห้องปฏิบัติการภายในสำหรับการทดสอบแรงดึง ความแข็ง และสเปรย์เกลือ

โปรแกรมตัวอย่างฟรี – ประเมินก่อนตัดสินใจ

เอกสารที่โปร่งใส – รายงาน MTC, CoC, RoHS และ Cpk

การจัดส่งทั่วโลก – จากโรงงานของเราถึงประตูบ้านคุณภายใน 5-15 วัน

ติดต่อนูเต้ เมทัลส์วันนี้เพื่อขอชุดตัวอย่างตาไก่ทองเหลือง 3 มม. หรือขอรับแพ็คเกจการปฏิบัติตามข้อกำหนดสำหรับไฟล์ตามกฎระเบียบของคุณ
