รีเวทหัวเทเปอร์อะลูมิเนียม – โดยที่การขัดเงาช่วยลดน้ำหนักได้

การตกแต่งภายในของยานอวกาศ กล่องอิเล็กทรอนิกส์ และแผงหน้าปัดที่มีความแม่นยำมีความต้องการร่วมกัน นั่นคือ พื้นผิวจะต้องเรียบสนิท ไม่มีหัวที่ยื่นออกมา ไม่มีจุดกีดขวาง และในชุดประกอบต่างๆ เหล่านี้ ทุกกรัมมีความสำคัญ

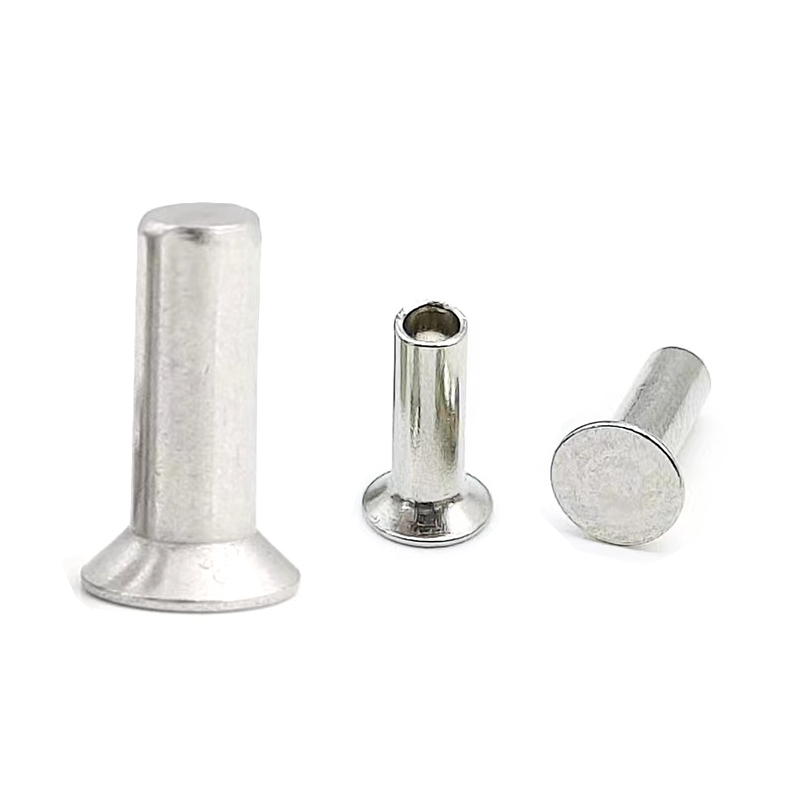

รีเวทหัวเทเปอร์อะลูมิเนียมจาก Nuote Metals ตอบสนองความต้องการทั้งสองอย่างในคราวเดียว หัวเทเปอร์จมอยู่ในรูเรียวที่กลึงไว้ล่วงหน้า เหลือไว้เพียงพื้นผิวเสาหิน ตัวเครื่องอะลูมิเนียมมีน้ำหนักน้อยกว่าเหล็กถึง 65% ทนทานต่อการกัดกร่อนโดยไม่ต้องชุบ และยังคงไม่เป็นแม่เหล็ก ซึ่งจำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน แต่ความนุ่มนวลของอะลูมิเนียมทำให้เกิดความเสี่ยงเฉพาะที่หมุดย้ำหัวเทเปอร์เหล็กมาตรฐานไม่เผชิญ

ความท้าทายเฉพาะด้านอะลูมิเนียม – วัสดุที่นุ่มกว่า ความเสี่ยงที่สูงกว่า

หมุดย้ำเทเปอร์จมในวัสดุใดๆ ต่างก็มีช่องโหว่ร่วมกัน: หัวมีความบาง และพื้นผิวลูกปืนมีรูปทรงกรวย ในอะลูมิเนียม มีความเสี่ยงเฉพาะสามประการเกิดขึ้น

ความเสี่ยงที่ 1: มุมที่ไม่ตรงกันจะขยายการแตกร้าว

อลูมิเนียมมีความอ่อนกว่าเหล็ก เมื่อมุมดอกเคาเตอร์ซิงค์ไม่ตรงกับหัวรีเวททุกประการ แม้จะเอียง 3-5 องศาก็ตาม ความไม่ตรงกันจะสร้างแรงกดที่ด้านหนึ่งของหัวรีเวท ในอะลูมิเนียม ขอบหัวที่บางอาจแตกร้าวได้ระหว่างการตั้งค่า

ความเสี่ยงที่ 2: การตั้งค่ามากเกินไปจะทำให้ศีรษะแบน

อะลูมิเนียมต้องการแรงยึดเพียง 40–60% ที่ใช้กับหมุดเหล็ก ผู้ปฏิบัติงานที่คุ้นเคยกับเหล็กมักจะติดตั้งหัวเทเปอร์จมอะลูมิเนียมไว้มากเกินไป ส่งผลให้ความพอดีแบบฝังหมดไป

ความเสี่ยงที่ 3: การกัดกร่อนของกัลวานิกที่ส่วนต่อประสานของเคาเตอร์ซิงค์

หัวเทเปอร์จมสัมผัสโดยตรงกับวัสดุแผง หากแผงนั้นเป็นเหล็ก ไทเทเนียม หรือคาร์บอนไฟเบอร์ และมีความชื้นเข้าไปในข้อต่อ การกัดกร่อนของกัลวานิกจะโจมตีอะลูมิเนียม ซึ่งซ่อนอยู่ใต้หัวฟลัชซึ่งเป็นจุดที่ตรวจพบได้ยากที่สุด

ข้อมูลจำเพาะทางเทคนิค – รีเวทหัวเทเปอร์อะลูมิเนียม

ผลิตตามขนาด DIN 302 และ ISO 1051 มีมุมที่กำหนดเอง

โลหะผสมสำหรับงานคว้านรูเทเปอร์:

2117:เกรดการบินและอวกาศ ต้านทานความเหนื่อยล้าได้ดีเยี่ยม เหมาะสำหรับการตกแต่งภายในเครื่องบิน

6061-T6:กำลังสูงสุด (310 MPa) เหมาะที่สุดสำหรับฉากยึดโครงสร้าง

5052:ทนต่อการกัดกร่อนได้ดีที่สุด เหมาะสำหรับชุดประกอบฟลัชทางทะเลและกลางแจ้ง

หัวเทเปอร์เทียบกับหัวกระทะ – สำหรับชิ้นส่วนอะลูมิเนียมแบบฝัง

เลือก Countersunk เมื่อ:พื้นผิวจะต้องเรียบเสมอกัน อลูมิเนียมมีความหนาเพียงพอ (≥2มม.) เพื่อรองรับเคาเตอร์ซิงค์ที่สะอาด และคุณสามารถตัดเฉือนมุมได้อย่างแม่นยำ

เลือก Pan Head เมื่อ:โปรไฟล์ต่ำเป็นที่ยอมรับได้ อลูมิเนียมบาง (<2 มม.) หรือคุณต้องการหลีกเลี่ยงขั้นตอนการเคาเตอร์เพิ่มเติม หัวแพนนั้นง่ายกว่า แข็งแกร่งกว่า และเสี่ยงต่อข้อผิดพลาดในการติดตั้งน้อยกว่า

ปัจจัยในการตัดสินใจ:หากจำเป็นต้องล้างและวัสดุมีความหนาเพียงพอ ให้เลือกการฝังเคาเตอร์ หากต้องการล้างน้ำแต่ไม่จำเป็น หัวกระทะจะเป็นตัวเลือกที่ปลอดภัยกว่า

แข็งหรือกึ่งท่อ - ไหนจับอลูมิเนียมได้ดีกว่า?

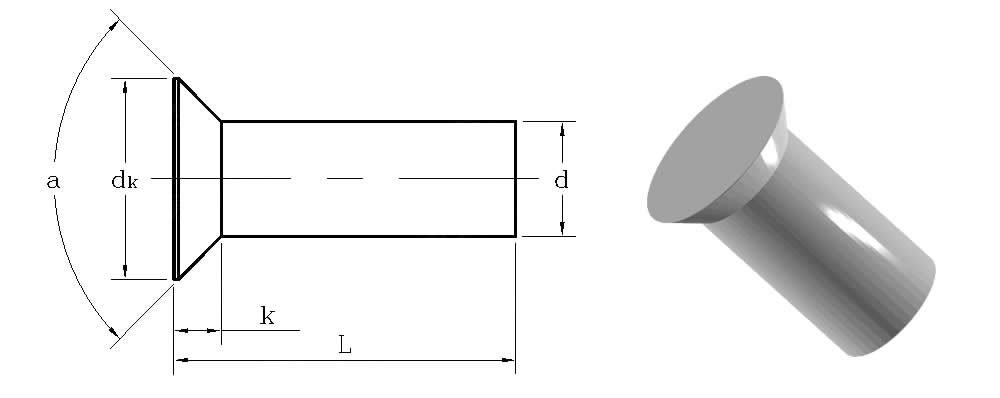

หมุดอะลูมิเนียมฝังเทเปอร์แบบตันให้แรงเฉือนสูงสุด (สูงถึง 190 MPa สำหรับ 6061-T6) แต่ต้องใช้แรงในการตั้งค่าที่สูงกว่า และในอะลูมิเนียม แรงที่มากเกินไปเป็นสาเหตุหลักของการแตกร้าวของส่วนหัว

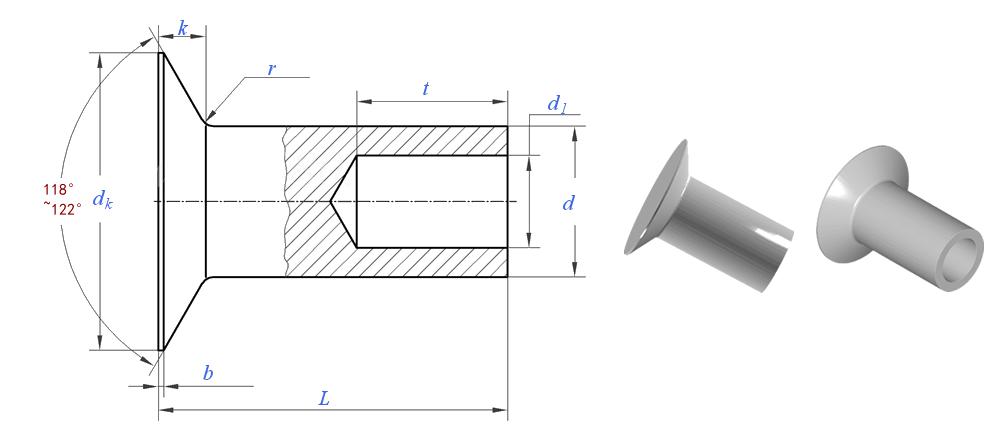

หมุดอะลูมิเนียมฝังเทเปอร์กึ่งท่อลดแรงในการตั้งค่าลง 50–60% ทำให้ให้อภัยได้มากขึ้นอย่างเห็นได้ชัด ปลายกลวงจะค่อยๆ เปลี่ยนรูป ทำให้ศีรษะบางนั่งได้โดยไม่แตกร้าว

คำแนะนำของเรา: สำหรับอะลูมิเนียมที่มีขนาดต่ำกว่า 3 มม. ให้เลือกแบบกึ่งท่อ สำหรับอะลูมิเนียมที่หนาขึ้นหรือกำลังรับแรงเฉือนสูงสุด ให้เลือกแบบทึบ แต่ใช้แท่นพิมพ์ที่ปรับเทียบแล้วตรวจสอบมุมเคาเตอร์ซิงค์ก่อน

Nuote Metals ป้องกันความล้มเหลวของอะลูมิเนียมเคาเตอร์จมได้อย่างไร

ความคลาดเคลื่อนของมุมอยู่ที่ ±1°:

หัวอะลูมิเนียมแตกไม่ตรงกัน 3° หัวเทเปอร์จมของเราผ่านการตัดเฉือน ±1° และตรวจสอบด้วยการวัดด้วยแสงที่กำลังขยาย 10 เท่า นอกจากนี้เรายังจัดหาข้อมูลจำเพาะของเครื่องตัดเคาเตอร์ซิงค์ที่ตรงกันอีกด้วย

รัศมีเนื้อปลาขั้นต่ำ 0.5×d:

จุดเชื่อมต่อระหว่างหัวบางกับก้านเป็นบริเวณที่มีแรงเค้นสูงสุด รัศมีแหลมคมจะแตกร้าวภายใต้ภาระ เรารักษารัศมีขั้นต่ำไว้ที่ 0.5×d และขัดแม่พิมพ์ของเราเพื่อขจัดรอยขีดข่วนขนาดเล็ก

การสุ่มตัวอย่างก่อนการผลิตกับวัสดุของคุณ:

ส่งความหนาอะลูมิเนียม โลหะผสม และวิธีเคาเตอร์ซิงค์มาให้เรา เราผลิตชุดเล็กและทดสอบกับวัสดุแผงจริงของคุณ คุณจะได้รับรายงานการตั้งค่าพร้อมแรงที่แนะนำ ประเภททั่งตีเหล็ก และรูปถ่ายของหัวที่ติดตั้ง

คำแนะนำการแยกกัลวานิก:

หากหมุดย้ำของคุณสัมผัสกับเหล็ก ไทเทเนียม หรือคาร์บอนไฟเบอร์ เราจะให้คำแนะนำการแยกเป็นลายลักษณ์อักษรเพื่อป้องกันการกัดกร่อนที่ซ่อนอยู่ใต้หัวฟลัช

วิศวกรรมระดับการใช้งานนี้เป็นเหตุผลว่าทำไมลูกค้าด้านการบินและอวกาศ อิเล็กทรอนิกส์ และเครื่องมือวัดจึงเลือก Nuote Metals

คำถามที่พบบ่อยเกี่ยวกับหมุดย้ำหัวเทเปอร์อะลูมิเนียม

คำถามที่ 1: รีเวทหัวเทเปอร์อะลูมิเนียมสามารถใช้กับชุดระบบสั่นได้หรือไม่

ตอบ: เราไม่แนะนำให้ใช้กับการใช้งานที่มีการสั่นสะเทือนสูง หัวเทเปอร์จมมีมวลวัสดุเหนือด้ามน้อยกว่าหัวกลมหรือหัวกระทะ ช่วยลดความต้านทานการดึงออกและความทนทานต่อการสั่นสะเทือน สำหรับชุดประกอบแบบสั่น เช่น มอเตอร์ เครื่องกำเนิดไฟฟ้า อุปกรณ์พกพา ให้เลือกหมุดอะลูมิเนียมหัวกลม อย่างไรก็ตาม หากจำเป็นต้องขัดผิวเรียบและมีการสั่นสะเทือนเล็กน้อย (เช่น กล่องอิเล็กทรอนิกส์พร้อมพัดลมระบายความร้อน) หมุดย้ำหัวเทเปอร์สามารถทำงานได้หากคุณเลือกแบบแข็งเหนือกึ่งท่อ Nuote Metals สามารถให้คำแนะนำตามโปรไฟล์การสั่นสะเทือนของคุณ

คำถามที่ 2: ฉันควรใช้มุมเคาเตอร์ซิงค์แบบใดสำหรับอะลูมิเนียม 90° หรือ 120°

ตอบ: สำหรับการใช้งานอะลูมิเนียมส่วนใหญ่ มุม 90° เป็นมาตรฐานและตรงกับ DIN 302 สำหรับโลหะผสมที่อ่อนกว่าหรือแผ่นที่บางกว่า บางครั้งควรใช้มุม 120° เนื่องจากมุมที่กว้างขึ้นจะช่วยลดแรงกดที่ขอบและลดความเสี่ยงในการแตกร้าว กฎสำคัญคือความสม่ำเสมอ: หัวกัดเคาเตอร์ซิงค์และหัวหมุดย้ำต้องตรงกันทุกประการ ที่ Nuote Metals เราจัดหาหมุดย้ำทั้ง 90° และ 120° และสามารถแนะนำมุมที่ถูกต้องโดยพิจารณาจากโลหะผสม ความหนา และวิธีการตั้งค่าของคุณ

คำถามที่ 3: ฉันจะป้องกันการกัดกร่อนของกัลวานิกภายใต้หมุดย้ำอะลูมิเนียมฝังเรียบได้อย่างไร

ตอบ: การป้องกันขึ้นอยู่กับโลหะที่ไม่เหมือนกัน: (1) สำหรับเหล็กหรือไทเทเนียม ให้ใช้สารเคลือบแปลงโครเมต (อะโลดีน) ซึ่งเป็นสื่อกระแสไฟฟ้าและลดศักย์ไฟฟ้า (2) สำหรับคาร์บอนไฟเบอร์ ให้แยกด้วยไฟเบอร์กลาสหรือไนลอนที่เคาเตอร์ซิงค์ (3) สำหรับทองแดงหรือทองเหลือง หลีกเลี่ยงการสัมผัสโดยตรงในสภาพแวดล้อมที่เปียก เว้นแต่จะใช้แหวนรองทรานซิชัน (4) ปิดขอบรอยต่อด้วยน้ำยาซีลป้องกันการกัดกร่อน Nuote Metals สามารถจัดหาหมุดย้ำที่เคลือบด้วยโครเมต และให้คำแนะนำในการแยกเป็นลายลักษณ์อักษรสำหรับการผสมวัสดุของคุณ
