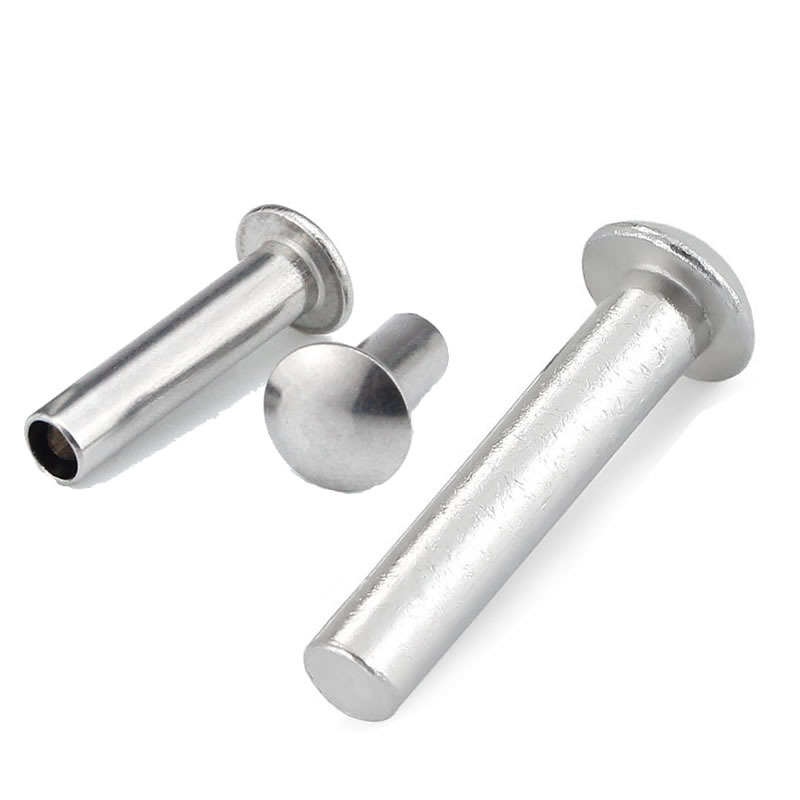

รีเวทหัวกระทะอะลูมิเนียม – พื้นที่สัมผัสกว้างโดยไม่มีน้ำหนัก

แผงอะลูมิเนียมแบบบางมีอยู่ทุกที่ ไม่ว่าจะเป็นท่อ HVAC กล่องอิเล็กทรอนิกส์ อุปกรณ์ตกแต่งภายในรถยนต์ ป้าย เลือกใช้เนื่องจากมีน้ำหนักเบา ทนต่อการกัดกร่อน และขึ้นรูปง่าย แต่ยังนำเสนอความท้าทายในการยึดอีกด้วย นั่นคือ วัสดุมีความอ่อน และหัวหมุดย้ำที่แคบจะบุ๋มหรือดึงทะลุภายใต้น้ำหนักบรรทุก

หมุดย้ำหัวกระทะอะลูมิเนียมจาก Nuote Metals แก้ปัญหานี้ด้วยหัวที่กว้างและต่ำซึ่งกระจายแรงจับยึดไปยังพื้นที่อลูมิเนียมขนาดใหญ่ ผลลัพธ์ที่ได้คือข้อต่อที่ยึดแน่นโดยไม่ทำให้แผงเสียรูป และเนื่องจากหมุดย้ำเป็นอะลูมิเนียม คุณจึงหลีกเลี่ยงการเพิ่มน้ำหนักที่ไม่จำเป็นหรือทำให้เกิดกระแสไฟฟ้าไม่เข้ากัน

นี่ไม่ใช่หมุดย้ำอเนกประสงค์ เป็นตัวยึดที่มีรูปทรงสำหรับชุดประกอบอะลูมิเนียมเกจวัดบางน้ำหนักเบา

ปัญหาเฉพาะของอะลูมิเนียม – แผ่นบาง วัสดุอ่อนนุ่ม

ความแข็งแรงของผลผลิตต่ำของอะลูมิเนียมทำให้มีแนวโน้มที่จะเกิดการเสียรูปภายใต้ภาระที่มีความเข้มข้น หัวกลมแบบมาตรฐานจะเน้นแรงไปที่ใต้โดมโดยตรง หัวแบนมีพื้นที่รับน้ำหนักน้อยกว่า ดังนั้นแรงเดียวกันนี้จึงสร้างแรงกดดันที่ขอบรูสูงกว่า ทั้งสองสามารถบุแผงอลูมิเนียมขนาด 1 มม. ได้

หัวกระทะเปลี่ยนการกระจาย สำหรับหมุดย้ำขนาด 4 มม. ในแผ่นอะลูมิเนียมขนาด 1 มม. หัว P จะสัมผัสพื้นที่ผิวมากกว่าหัวแบนที่มีเส้นผ่านศูนย์กลางด้ามเท่ากันประมาณ 60% พื้นที่สัมผัสพิเศษนั้นจะกระจายแรงจับยึดไปบนวงแหวนอะลูมิเนียมที่กว้างขึ้น ช่วยลดความเครียดที่ขอบรู ในหลายกรณี ไม่จำเป็นต้องใช้เครื่องซักผ้าแยกต่างหาก

ข้อมูลจำเพาะทางเทคนิค - รีเวทหัวกระทะอลูมิเนียม

ผลิตตามขนาด DIN 603 และ ISO 1051 เส้นผ่านศูนย์กลางของหัวแบบกำหนดเองพร้อมใช้งานสำหรับการใช้งานแบบ Thin-gauge

โลหะผสมสำหรับการประกอบอะลูมิเนียมแบบบาง:

5052:ต้านทานการกัดกร่อนและการขึ้นรูปได้ดีที่สุด เหมาะสำหรับกลางแจ้งและทางทะเล

6061-T6:กำลังสูงสุด (310 MPa) เหมาะที่สุดสำหรับฉากยึดโครงสร้างและยานยนต์

1100:เหนียวที่สุด. เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์และแผงระบายความร้อน

เมื่อหัวกระทะคือตัวเลือกเดียวที่ใช่สำหรับอะลูมิเนียม

นี่ไม่ใช่การเปรียบเทียบส่วนหัวทั่วไป มีความเฉพาะเจาะจงกับความนุ่มนวลและน้ำหนักเบาของอะลูมิเนียม

เลือก Pan Head เมื่อ:

• แผ่นอลูมิเนียมมีความหนาไม่เกิน 2 มม– หัวกว้างป้องกันการบุ๋มโดยไม่ต้องใช้แหวนรองแยกต่างหาก

• ข้อต่อต้องมีรายละเอียดต่ำ– หัวกระทะตั้งอยู่ต่ำกว่าหัวกลม หลีกเลี่ยงปัญหาการเกี่ยวในการประกอบที่หนาแน่น

• การประกอบมีความอ่อนไหวต่อน้ำหนัก– หมุดย้ำหัวกระทะอะลูมิเนียมมีน้ำหนักน้อยกว่าเหล็กเทียบเท่าถึง 65%

• ข้อต่อมีการสั่นสะเทือนปานกลาง– หัวกระทะให้ความต้านทานได้ดีกว่าหัวแบน แม้ว่าหัวกลมจะดีกว่าสำหรับการสั่นสะเทือนที่รุนแรง

เลือกหัวแบนเมื่อ:พื้นผิวจะต้องเกือบราบเรียบและอะลูมิเนียมมีความหนาเพียงพอ (≥2มม.) เพื่อต้านทานการเสียรูปโดยไม่ต้องใช้วงแหวนลูกปืนที่กว้าง

เลือกหัวกลมเมื่อ:ข้อต่อเผชิญกับการสั่นสะเทือนหรือการกระแทกอย่างต่อเนื่อง และโดมที่สูงขึ้นก็เป็นที่ยอมรับได้

แบบทึบและแบบกึ่งท่อ – สำหรับแผงอะลูมิเนียมแบบบาง

สำหรับอะลูมิเนียมแบบบาง แรงในการตั้งค่ามีความสำคัญพอๆ กับรูปร่างของศีรษะ หมุดย้ำหัวกระทะแบบกึ่งท่อต้องใช้แรงน้อยกว่าของแข็งถึง 50–60% ซึ่งช่วยลดความเสี่ยงของการเสียรูปของแผ่นระหว่างการติดตั้งได้โดยตรง

กึ่งท่อเป็นตัวเลือกที่ดีกว่าสำหรับแผ่นอะลูมิเนียมที่มีความหนาน้อยกว่า 1.5 มม. กล่องอิเล็กทรอนิกส์ที่ละเอียดอ่อน และสายการผลิตอัตโนมัติที่มีปริมาณมาก ปลายม้วนจะยึดเบา ๆ โดยไม่บีบอะลูมิเนียม

แข็งเหมาะสำหรับแผ่นอลูมิเนียมที่มีความหนา (≥2มม.) ข้อต่อรับน้ำหนัก หรือเมื่อต้องการกำลังรับแรงเฉือนสูงสุด

Nuote Metals สามารถจัดหาโครงแบบใดแบบหนึ่งด้วยรูปทรงของหัว pan แบบเดียวกันได้ สำหรับการใช้งานอะลูมิเนียมแบบบางส่วนใหญ่ เราขอแนะนำแบบกึ่งท่อ

Nuote Metals รองรับการประกอบอะลูมิเนียมแบบบางได้อย่างไร

หมุดอะลูมิเนียมหัว P ไม่ทำงานเนื่องจากสาเหตุสองประการ: การแตกร้าวระหว่างการขึ้นรูปส่วนหัว หรือการบุ๋มระหว่างการติดตั้ง เราจัดการทั้งสองอย่างก่อนจัดส่งคำสั่งซื้อของคุณ

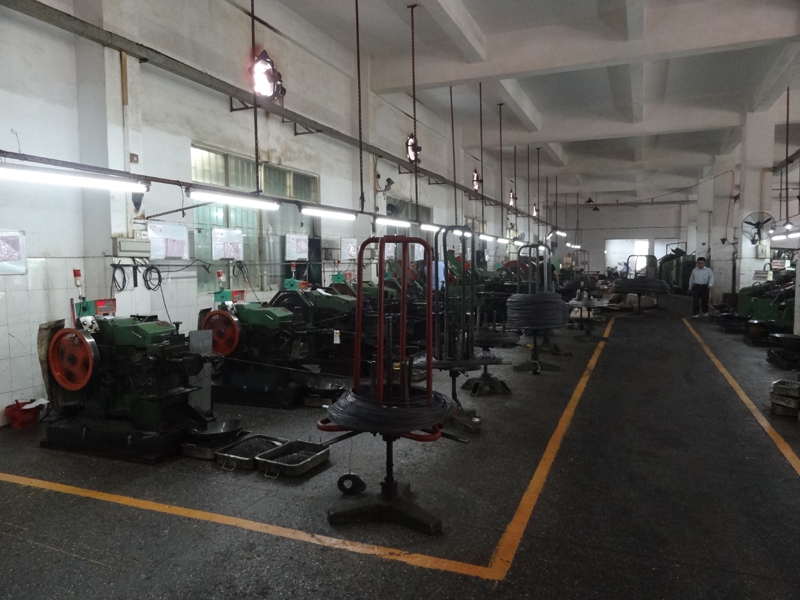

เครื่องมือที่ออกแบบมาสำหรับการไหลของอะลูมิเนียม:

หัวกระทะมีโดมกว้างและตื้น ในอะลูมิเนียม รูปร่างนั้นมีแนวโน้มที่จะแตกร้าวที่จุดเชื่อมต่อส่วนหัว-ก้านหากรัศมีของร่องคมเกินไป แม่พิมพ์ของเราใช้รัศมีขั้นต่ำ 0.5×d และได้รับการขัดเงาเพื่อขจัดรอยขีดข่วนขนาดเล็ก นอกจากนี้เรายังดำเนินการขึ้นรูปหลายขั้นตอน — 3-4 จังหวะ — เพื่อให้อลูมิเนียมไหลค่อยๆ แทนที่จะบังคับด้วยการตีเพียงครั้งเดียว

การสุ่มตัวอย่างก่อนการผลิตสำหรับแผ่นบาง:

ส่งความหนาอะลูมิเนียมของคุณและวิธีการตั้งค่าที่ต้องการมาให้เรา เราจะผลิตชุดเล็กๆ และทดสอบกับวัสดุแผ่นจริงของคุณ ไม่ใช่คูปองมาตรฐาน คุณจะได้รับรายงานการตั้งค่าพร้อมแรงที่แนะนำ ประเภททั่งตีเหล็ก และรูปถ่ายของหัวที่ติดตั้ง วิธีนี้ช่วยลดการลองผิดลองถูกในสายของคุณ

การตรวจสอบด้วยแสงที่ 10x:

ทุกชุดจะได้รับการตรวจสอบเส้นผ่านศูนย์กลาง ความสูง และศูนย์กลางของหัว ความสูงส่วนหัวที่แตกต่างกัน 0.05 มม. สามารถมองเห็นได้บนพื้นผิวอะลูมิเนียมขัดเงา—เราปฏิเสธก่อนที่จะถึงมือคุณ

การตรวจสอบย้อนกลับ:

ใบรับรองวัสดุ ASTM B316 มาพร้อมกับการจัดส่งทุกครั้ง เราเปิดเผยข้อมูลการตรวจสอบอย่างเปิดเผย เนื่องจากประสิทธิภาพของหัวแพนขึ้นอยู่กับรูปทรงที่คุณไม่สามารถมองเห็นได้ด้วยตาเปล่า

การสนับสนุนระดับการใช้งานนี้เป็นเหตุผลว่าทำไมลูกค้า HVAC อิเล็กทรอนิกส์ และภายในยานยนต์จึงเลือก Nuote Metals สำหรับหมุดย้ำหัวกระทะอะลูมิเนียม

คำถามที่พบบ่อยเกี่ยวกับหมุดย้ำหัวกระทะอลูมิเนียม

คำถามที่ 1: หมุดย้ำหัวกระทะอลูมิเนียมสามารถใช้กับแผงคาร์บอนไฟเบอร์หรือคอมโพสิตได้หรือไม่

ตอบ: ได้—แต่ต้องมีข้อควรระวังที่สำคัญ คาร์บอนไฟเบอร์เป็นแคโทดกับอะลูมิเนียม ซึ่งหมายความว่าการกัดกร่อนของกัลวานิกจะโจมตีอะลูมิเนียมหากความชื้นไปเชื่อมข้อต่อ สำหรับการใช้งานในอาคารที่แห้ง การสัมผัสโดยตรงมักจะยอมรับได้ สำหรับสภาพแวดล้อมกลางแจ้งหรือความชื้น คุณต้องแยกหมุดอะลูมิเนียมออกจากคาร์บอนไฟเบอร์โดยใช้ชั้นแยกไฟเบอร์กลาสหรือไนลอน หรือเลือกการเคลือบด้วยโครเมต (อะโลดีน) บนหมุดย้ำ หัวกระทะที่กว้างช่วยได้จริง โดยจะกระจายแรงจับยึดไปยังพื้นที่ขนาดใหญ่ ช่วยลดความเสี่ยงในการกระแทกหรือแยกชิ้นส่วนแผงคอมโพสิต Nuote Metals สามารถจัดหาหมุดย้ำหัวกระทะอะลูมิเนียมเคลือบโครเมต และให้คำแนะนำเกี่ยวกับวิธีการแยกชิ้นส่วนสำหรับการประกอบคอมโพสิต

คำถามที่ 2: อะไรคือความแตกต่างระหว่างการเคลือบผิวแบบอะโนไดซ์และโครเมตสำหรับหมุดอะลูมิเนียม?

ตอบ: ทั้งสองชนิดมีผิวเคลือบที่ทนทานต่อการกัดกร่อน แต่มีวัตถุประสงค์ที่แตกต่างกัน อโนไดซ์จะสร้างชั้นออกไซด์หนา (5–25μm) ซึ่งเหมาะอย่างยิ่งสำหรับสภาพดินฟ้าอากาศภายนอกและสีตกแต่ง อย่างไรก็ตาม อลูมิเนียมอโนไดซ์นั้นเป็นฉนวนไฟฟ้า ซึ่งจะไม่นำไฟฟ้า การเคลือบแปลงโครเมต (อะโลดีน) บางกว่ามาก (0.5–3μm) และยังคงนำไฟฟ้าได้ ทำให้เป็นสีเคลือบที่ต้องการสำหรับการเชื่อมต่อสายดินและไฟฟ้า สำหรับการใช้งาน HVAC หรือสถาปัตยกรรมที่รูปลักษณ์ภายนอกและความทนทานต่อสภาพอากาศ ให้เลือกแบบอะโนไดซ์ สำหรับอุปกรณ์อิเล็กทรอนิกส์หรือสายดินไฟฟ้า ให้เลือกโครเมต Nuote Metals มีทั้งผิวเคลือบและสามารถให้คำแนะนำตามการใช้งานของคุณได้

คำถามที่ 3: ฉันจะป้องกันไม่ให้หมุดย้ำหัวกระทะอะลูมิเนียมหลุดเมื่อเวลาผ่านไปได้อย่างไร

ตอบ: การคลายตัวของข้อต่ออะลูมิเนียมมาจากสองแหล่ง: แรงสั่นสะเทือนและการหมุนเวียนของความร้อน เพื่อยืดอายุการใช้งานของข้อต่อให้ยาวนานที่สุด: (1) เลือกแบบแข็งทับแบบกึ่งท่อเพื่อให้ทนต่อแรงสั่นสะเทือนได้ดีขึ้น (2) รักษาขนาดรูให้ถูกต้อง —d + 0.05มม. ถึง d + 0.1มม.—เพื่อให้ก้านอะลูมิเนียมเติมเต็มรูให้เต็ม (3) ใช้ทั่งแบนที่ตรงกับหรือเกินเส้นผ่านศูนย์กลางของหัวเพื่อให้แน่ใจว่ามีรูปแบบหัวร้านที่เหมาะสม (4) สำหรับการสั่นสะเทือนที่รุนแรง ให้พิจารณาเพิ่มกาวล็อคเกลียวหรือเปลี่ยนไปใช้หมุดอะลูมิเนียมหัวกลม ซึ่งมีความต้านทานการดึงออกสูงกว่า Nuote Metals สามารถระบุข้อกำหนดการตั้งค่าและคำแนะนำทั่งตีเหล็กสำหรับความหนาอะลูมิเนียมและการออกแบบข้อต่อเฉพาะของคุณได้

Nuote Metals – ตัวยึดที่ได้รับการออกแบบทางวิศวกรรม สร้างขึ้นเพื่อความทนทาน
