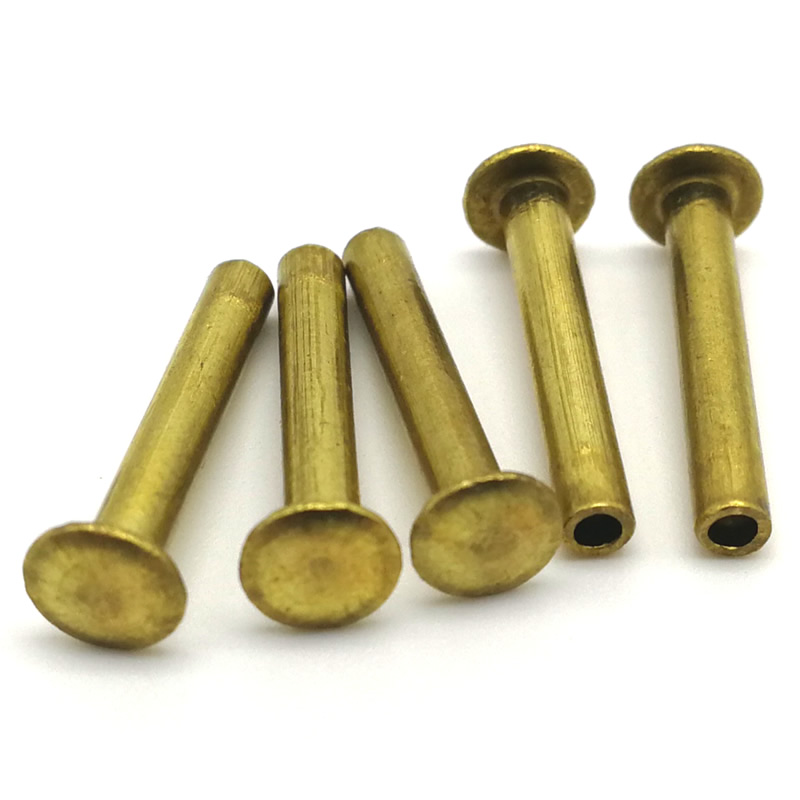

หมุดย้ำทองเหลืองครึ่งท่อ

A หมุดย้ำทองเหลืองครึ่งท่อเป็นตัวยึดโลหะที่ปลายด้านหนึ่งแข็งและกลวงบางส่วนที่ปลายอีกด้าน โดยทั่วไปจะมีความยาวประมาณ 45–55% ของความยาวลำกล้อง ต่างจากหมุดย้ำตันที่ก้านทั้งหมดต้องเสียรูป มีเพียงผนังบางของส่วนกลวงเท่านั้นที่ม้วนออกไปด้านนอกระหว่างการติดตั้ง ซึ่งจะช่วยลดแรงยึดเกาะได้ประมาณ 70% เมื่อเทียบกับหมุดย้ำแบบตัน

ทำไมเราถึงมีชื่อหลายชื่อสำหรับผลิตภัณฑ์เดียวกัน? เพราะอุตสาหกรรมที่แตกต่างกันใช้คำที่แตกต่างกัน ลูกค้าบางรายค้นหาด้วยคำว่า "half tubular" และบางรายค้นหาด้วยคำว่า "semi-tubular" เราเก็บทั้งสองหน้าไว้เพื่อให้คุณค้นหาเราได้ ไม่ว่าคุณจะใช้คำใดก็ตาม

C2680 ทองเหลือง – วัสดุด้านหลังสปริง

C2680 ให้ความสมดุลที่เหมาะสมที่สุดในด้านความแข็ง ความต้านทานการกัดกร่อน และความสามารถในการขึ้นรูปสำหรับการใช้งานหมุดย้ำแบบครึ่งท่อ

รูปแบบศีรษะ – สิ่งที่เรานำเสนอ

หมุดย้ำทองเหลืองแบบครึ่งท่อมีให้เลือก 6 แบบเพื่อให้ตรงกับความต้องการใช้งานของคุณ:

• หัวกลม– ตัวเลือกที่พบบ่อยที่สุด รูปทรงโดมแบบคลาสสิก เหมาะสำหรับข้อต่อที่มองเห็นได้ทั่วไป ซึ่งต้องการความแข็งแรงของส่วนหัวสูงสุด
• หัวแบน– การออกแบบที่บางเฉียบสำหรับการประกอบที่มีข้อจำกัดในการกวาดล้าง วางชิดกับพื้นผิววัสดุ เหมาะอย่างยิ่งสำหรับกลไกการเลื่อนหรือส่วนประกอบที่ซ้อนกัน
• หัวรูปไข่– ยกขึ้นเล็กน้อยโดยมีลักษณะโค้งมนเรียบ สำหรับตกแต่งและใช้งานทั่วไป มักใช้ในการประกอบที่มองเห็นได้ที่ต้องการรูปลักษณ์ที่ดูนุ่มนวล
• หัวเทเปอร์– การออกแบบรูปทรงเรียวซึ่งอยู่ในระดับเดียวกับหรือต่ำกว่าพื้นผิววัสดุ ต้องใช้เคาเตอร์ซิงค์ที่เจาะไว้ล่วงหน้า การยื่นออกมาเป็นศูนย์สำหรับชิ้นส่วนผสมพันธุ์หรือพื้นผิวแอโรไดนามิก
• หัวทรัส– โดมต่ำกว้างเป็นพิเศษสำหรับวัสดุเนื้ออ่อนหรือรูขนาดใหญ่ ให้พื้นผิวรับน้ำหนักสูงสุดเพื่อป้องกันการซึมผ่านของพลาสติก คอมโพสิต และโลหะแผ่นบาง
• หัวเห็ด– กว้าง โปรไฟล์ต่ำพร้อมรัศมีขอบกว้าง ออกแบบมาสำหรับการใช้งานที่หัวรีเวทสัมผัสกับวัสดุอ่อนหรือต้องการรูปลักษณ์ที่เรียบเนียน

ขนาดหัวที่กำหนดเองตามคำขอ หากคุณไม่แน่ใจว่ารูปแบบส่วนหัวใดที่เหมาะกับการใช้งานของคุณ โปรดส่งแบบหรือชิ้นส่วนตัวอย่างมาให้เรา เราจะแนะนำตัวเลือกที่เหมาะสมที่สุด

เสร็จสิ้นที่มีอยู่

การใช้งานจริงเพียงครั้งเดียว - อุปกรณ์เสริมที่จับกล่องเครื่องมือโลหะ

ผู้ผลิตกล่องเครื่องมือที่เป็นโลหะจำเป็นต้องใช้ตัวยึดเพื่อติดที่จับเข้ากับตัวกล่อง มองเห็นที่จับบนผลิตภัณฑ์สำเร็จรูป ลูกค้าจะเห็นและสัมผัสได้ หมุดย้ำแข็งก่อนหน้านี้ต้องใช้แรงยึดสูงซึ่งทำให้แผงเหล็กบางบิดเบี้ยว ลูกค้าต้องการตัวยึดที่จะยึดด้วยแรงต่ำ ให้รูปลักษณ์ที่สะอาด และยึดไว้อย่างแน่นหนาภายใต้น้ำหนักของเครื่องมือหนัก

เราจัดหาหมุดย้ำทองเหลืองครึ่งท่อ C2680 – ก้าน 4.0 มม., หัวกลม 7.5 มม., ความยาวลำกล้อง 6.0 มม., ผิวเคลือบนิกเกิล ช่องที่ตื้นช่วยลดแรงในการตั้งค่าลงกว่า 60% – โดยไม่มีการบิดเบือนไปที่แผงบาง ๆ การชุบนิกเกิลเข้ากันกับฮาร์ดแวร์เงินของกล่องเครื่องมือ การยึดแบบถาวรจะยึดไว้อย่างมั่นคงภายใต้การรับน้ำหนักมาก ลูกค้าทดสอบหมุดย้ำ 500 ตัวในกล่องเครื่องมือ 250 กล่อง หลังจากรอบการยกแฮนด์ 10,000 ครั้ง การคลายตัวเป็นศูนย์ ความล้มเหลวเป็นศูนย์ ตอนนี้พวกเขาสั่งหมุดทองเหลืองครึ่งท่อเป็นชุดๆ ละ 150,000 ชิ้นต่อปี

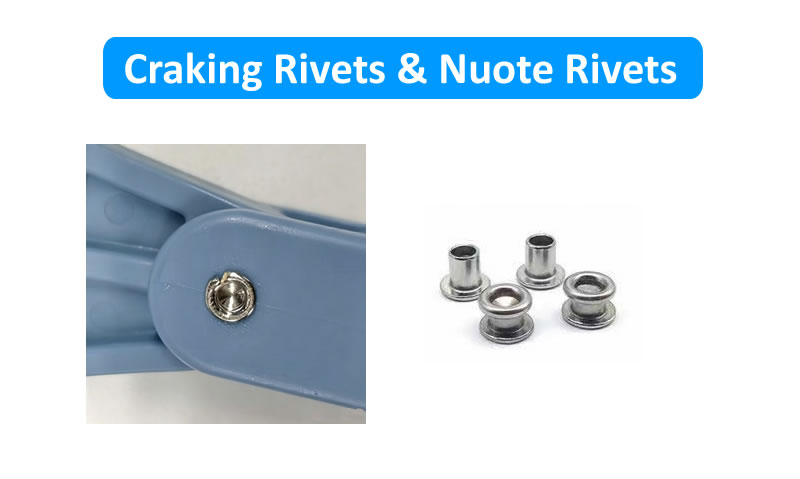

เหตุใดหมุดย้ำแบบครึ่งท่อจึงแตกระหว่างการติดตั้ง – และเราจะป้องกันได้อย่างไร

หมุดย้ำที่แตกระหว่างการตั้งค่าถือเป็นหนึ่งในปัญหาที่เราได้ยินมาบ่อยที่สุด นี่คือสาเหตุว่าทำไมจึงเกิดขึ้น และวิธีที่เราออกแบบหมุดย้ำแบบครึ่งท่อเพื่อป้องกันสิ่งนี้

สาเหตุที่ 1: ความลึกของโพรงลึกเกินไป

หากช่องเกิน 55% ของความยาวลำกล้อง แสดงว่าผนังที่เหลือบางเกินไปที่จะรองรับการกลิ้ง โลหะพับแทนที่จะกลิ้ง – และแตกร้าว โซลูชันของเรา: เราควบคุมความลึกของโพรงให้อยู่ที่ 45–55% ของความยาวลำกล้องในทุกชุด

สาเหตุที่ 2: ความแข็งของวัสดุไม่สอดคล้องกัน

ทองเหลืองที่มีรอยแตกร้าวแข็งเกินไประหว่างการขึ้นรูป ทองเหลืองที่อ่อนเกินไปจะเสียรูปไม่สม่ำเสมอ วิธีแก้ปัญหาของเรา: คอยล์ทองเหลือง C2680 ทุกคอยล์ผ่านการทดสอบความแข็งก่อนการผลิต เราปฏิเสธคอยล์ที่อยู่นอก HRB 60–75

สาเหตุที่ 3: ขนาดรูแน่นเกินไป

หากรูมีขนาดเล็กเกินไป กระบอกจะถูกบีบอัดมากเกินไปในระหว่างการสอดเข้าไป ผนังจะแตกร้าวก่อนที่จะเริ่มการติดตั้งด้วยซ้ำ วิธีการแก้ปัญหาของเรา: เราระบุขนาดรูที่ถูกต้อง (ด้าม + 0.15–0.20 มม.) และให้คำแนะนำการตั้งค่าในทุกคำสั่งซื้อ

สาเหตุที่ 4: แรงในการตั้งค่าสูงเกินไปหรือไม่สม่ำเสมอ

หมุดย้ำแบบครึ่งท่อต้องการแรงเพียง 25–30% ของแรงที่จำเป็นสำหรับหมุดย้ำแข็ง การใช้แรงมากเกินไปหรือไม่สม่ำเสมอทำให้ผนังบางแตกร้าว วิธีแก้ปัญหาของเรา: เราขอแนะนำแรงในการตั้งค่าที่เหมาะสมที่สุดสำหรับขนาดหมุดย้ำและวัสดุของคุณ และสามารถจัดหาเครื่องมือการตั้งค่าที่เข้ากันเพื่อให้มั่นใจว่ามีแรงกดสม่ำเสมอ

สาเหตุที่ 5: เครื่องมือมีการสึกหรอหรือไม่ตรงกัน

การเจาะที่สึกหรอหรือมีรูปทรงไม่ถูกต้องทำให้เกิดจุดกดที่ไม่สม่ำเสมอ วิธีการแก้ปัญหาของเรา: เครื่องมือติดตั้งของเรามีขนาดพอดีกับหมุดย้ำของเรา และดูแลรักษาด้วยพื้นผิวขัดเงาและทนทานต่อการสึกหรอ

ผลลัพธ์:การยึดหมุดทุกตัวที่สะอาดและสมมาตร – ไม่มีรอยแตก ไม่มีจุดอ่อน หรือความล้มเหลวในสนาม

กระบวนการผลิต – แผนภูมิขั้นตอนการผลิต

เวลานำตัวอย่าง: มาตรฐาน 5-7 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

การรับรองของเรา – หลักฐานคุณภาพ

เรารักษาเอกสารการตรวจสอบย้อนกลับและคุณภาพอย่างครบถ้วนสำหรับหมุดย้ำทองเหลืองครึ่งท่อทุกชุด:

• ISO 9001:2015 – ได้รับการรับรองระบบการจัดการคุณภาพ
• การปฏิบัติตาม RoHS – ตรวจสอบโดยการทดสอบของบุคคลที่สามของ SGS
• การปฏิบัติตาม REACH – การประกาศ SVHC ในปัจจุบัน
• รายงานผลการทดสอบ SGS – ตามคำขอสำหรับชุดงานเฉพาะ
• ใบรับรองวัสดุ – ใบรับรองการทดสอบโรงสีที่ตรวจสอบย้อนกลับไปยังคอยล์ดั้งเดิม

ใบรับรองและรายงานการทดสอบทั้งหมดพร้อมให้ดาวน์โหลดหรือตามคำขอ เราเชื่อในความโปร่งใสโดยสมบูรณ์ - สิ่งที่เราอ้างสิทธิ์เราสามารถพิสูจน์ได้

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "หมุดทองเหลืองแบบครึ่งท่อและหมุดทองเหลืองแบบกึ่งท่อคือสิ่งเดียวกันหรือไม่"

ตอบ: ใช่ เป็นผลิตภัณฑ์ชนิดเดียวกัน ลูกค้าบางรายเรียกหมุดย้ำแบบกึ่งท่อ หรือหมุดย้ำแบบครึ่งท่อ หรือหมุดย้ำแบบครึ่งกลวง ชื่อต่างกัน ตัวยึดที่เชื่อถือได้เหมือนกัน เราผลิตผลิตภัณฑ์เดียวกันโดยใช้หลายชื่อ เพื่อให้คุณสามารถค้นหาเราได้ไม่ว่าคุณจะใช้คำใดก็ตาม

ถาม: "ฉันสามารถหาตัวอย่างก่อนสั่งซื้อปริมาณการผลิตได้หรือไม่"

ตอบ: ได้ เรามีตัวอย่างสำหรับผลิตภัณฑ์ทั้งหมดของเรา สำหรับข้อกำหนดมาตรฐานที่มีอยู่ จะมีการจัดหาตัวอย่างให้ฟรี โดยคุณจ่ายเพียงค่าขนส่งเท่านั้น สำหรับขนาดที่กำหนดเองหรือเครื่องมือที่กำหนดเอง ความพร้อมใช้งานของตัวอย่างและระยะเวลารอคอยจะขึ้นอยู่กับข้อกำหนดเฉพาะ โปรดติดต่อทีมขายของเราพร้อมกับรูปวาดหรือข้อกำหนดของคุณ และพวกเขาจะให้คำแนะนำเกี่ยวกับต้นทุนตัวอย่างและระยะเวลาในการจัดส่ง

ถาม: "หมุดย้ำแบบครึ่งท่อและหมุดเต็มท่อแตกต่างกันอย่างไร"

ตอบ: หมุดย้ำแบบครึ่งท่อมีช่องตื้นที่ส่วนท้าย (45–55% ของความยาวลำกล้อง) – ผนังหนาขึ้น และหมุดย้ำมีความแข็งแรงของหมุดย้ำตัน 80–90% หมุดย้ำท่อแบบเต็ม (หรือที่เรียกว่าหมุดย้ำท่อ) มีลักษณะกลวงทั้งหมด ผนังบางลง และหมุดย้ำมีความแข็งแรงของหมุดย้ำตัน 60–70% โดยมีแรงยึดติดที่ต่ำกว่า (15–20% ของของแข็ง) เลือกแบบครึ่งท่อเพื่อความแข็งแรงและความทนทาน เลือกท่อแบบเต็มสำหรับวัสดุที่อ่อนนุ่มและมีแรงยึดเกาะน้อยที่สุด
