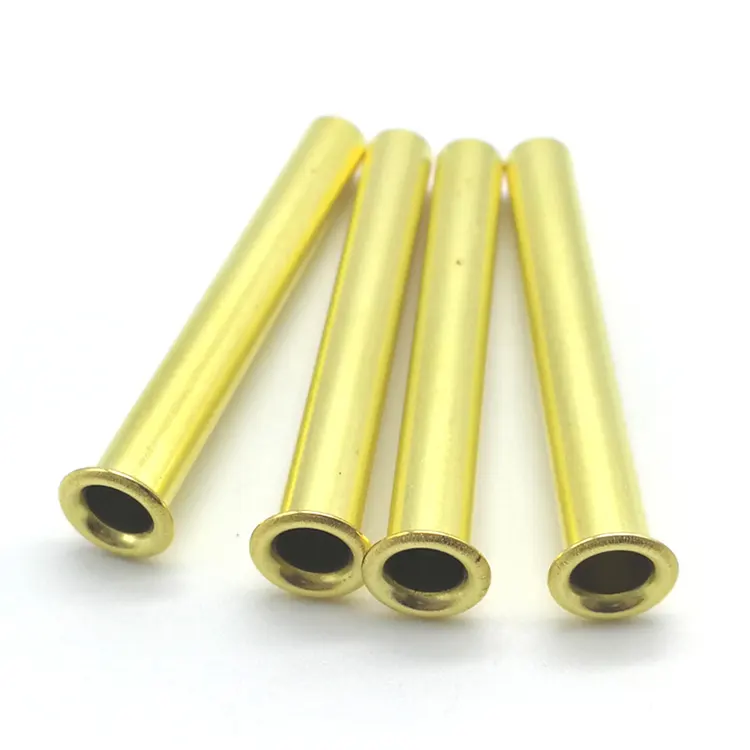

หมุดย้ำทองเหลืองกลวง

หมุดย้ำทองเหลืองกลวงเป็นตัวยึดแบบกลวงทั้งหมดที่มีรูตรงกลางซึ่งสามารถใช้สำหรับร้อยเชือก สายไฟ หรือยึดแบบน้ำหนักเบาได้ ไม่เหมือนกึ่งท่อหรือหมุดย้ำแข็งหมุดย้ำกลวงมีผนังบางที่ยื่นออกมาด้านนอกระหว่างการติดตั้งโดยใช้แรงเพียงเล็กน้อย

เรามีเส้นทางการผลิตหมุดกลวงทองเหลืองสองเส้นทาง และทางเลือกขึ้นอยู่กับความต้องการเฉพาะของคุณ:

การตัดท่อ + การมุ่งหน้า– เริ่มด้วยสต๊อกท่อทองเหลือง ตัดให้ยาว แล้วขึ้นรูปส่วนหัวที่ปลายด้านหนึ่ง วิธีการนี้คุ้มต้นทุนสำหรับเส้นผ่านศูนย์กลางที่ใหญ่กว่าและผนังที่หนากว่า และช่วยให้ระยะเวลารอคอยเครื่องมือเร็วขึ้น

การวาดภาพลึกจากแผ่นงาน– เราเริ่มต้นด้วยแผ่นทองเหลืองและขึ้นรูปหมุดย้ำด้วยการวาดแบบโปรเกรสซีฟ วิธีการนี้ทำให้เกิดโครงสร้างชิ้นเดียวที่ไร้รอยต่อ โดยมีความหนาของผนังสม่ำเสมอและมีรูด้านในที่เรียบ เหมาะสำหรับผนังที่บางกว่าและมีพิกัดความเผื่อที่เข้มงวดมากขึ้น

กระบวนการที่เหมาะสมขึ้นอยู่กับข้อกำหนดการใช้งาน ปริมาณ และขนาดของคุณ เราตรวจสอบแบบของคุณและแนะนำเส้นทางการผลิตที่เหมาะสมที่สุดในขั้นตอนการเสนอราคา

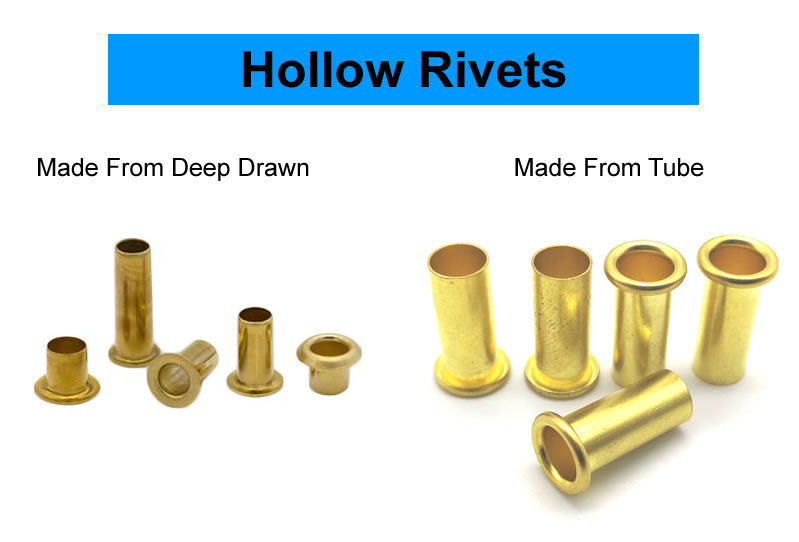

การตัดท่อกับการวาดลึก – กระบวนการใดที่เหมาะกับคุณ

เราแนะนำให้ตัดท่อเมื่อ:คุณต้องการเส้นผ่านศูนย์กลางที่ใหญ่ขึ้น ผนังที่หนาขึ้น หรือระยะเวลารอคอยเครื่องมือที่เร็วขึ้น การใช้งานไม่จำเป็นต้องเจาะแบบไม่มีรอยต่อ

เราแนะนำให้วาดลึกเมื่อ:คุณต้องมีผนังที่บางลง พิกัดความเผื่อที่มากขึ้น หรือมีการเจาะที่ไร้รอยต่อ ปริมาณการผลิตสูงพอที่จะพิสูจน์การลงทุนด้านเครื่องมือได้

หากคุณไม่แน่ใจว่ากระบวนการใดที่เหมาะกับการสมัครของคุณ โปรดส่งแบบของคุณมาให้เรา เราจะตรวจสอบและแนะนำวิธีการที่เหมาะสมที่สุดโดยไม่มีค่าใช้จ่าย

วัสดุ – ทองเหลือง C2680

เราผลิตหมุดทองเหลืองกลวงจากทองเหลือง C2680:

เสร็จสิ้นที่มีอยู่

เรามีการตกแต่งพื้นผิวหลายแบบเพื่อให้ตรงกับความต้องการใช้งานของคุณ:

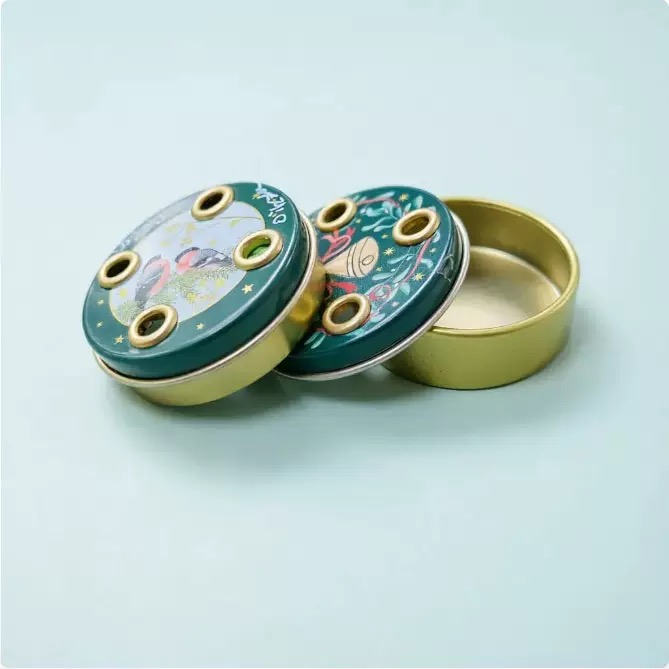

การใช้งานจริงครั้งเดียว - กล่องบรรจุภัณฑ์แผ่นเหล็กวิลาดทรงกลม

ผู้ผลิตกล่องบรรจุภัณฑ์เหล็กวิลาดระดับพรีเมียมรายหนึ่งต้องการตัวยึดที่ตกแต่งสวยงามแต่ใช้งานได้ดีสำหรับฝาภาชนะทรงกลม แต่ละกล่องต้องใช้หมุดกลวงสี่อันเพื่อติดกลไกบานพับฝา หมุดย้ำต้องมีความสม่ำเสมอในการมองเห็น ทนทานต่อการกัดกร่อน และยึดติดอย่างเรียบร้อยโดยไม่ทำให้วัสดุแผ่นเหล็กวิลาดบางบิดเบี้ยว ลูกค้ายังต้องการการตกแต่งที่เข้ากับการพิมพ์สีทองบนบรรจุภัณฑ์ด้วย

เราจัดหาหมุดกลวงทองเหลืองเคลือบแล็คเกอร์ธรรมชาติ – ก้าน 3.0 มม., หัวกลม 5.5 มม., ความยาวลำกล้อง 4.0 มม. การออกแบบที่กลวงนั้นบานออกโดยใช้แรงเพียงเล็กน้อย – โดยไม่มีการบิดเบือนของแผ่นเหล็กวิลาดบางๆ ผิวเคลือบแลคเกอร์ช่วยป้องกันหมองและเข้ากันกับการออกแบบบรรจุภัณฑ์ ลูกค้าทดสอบกล่องจำนวน 500 กล่อง (หมุดย้ำ 2,000 ชิ้น) หลังจากเปิด-ปิด 10,000 รอบ ไม่มีความล้มเหลว ตอนนี้พวกเขาสั่งหมุดย้ำกลวงของเราเป็นชุดจำนวน 200,000 ชิ้นต่อปี

วิธีที่เราผลิตหมุดย้ำกลวง – สองเส้นทาง

เส้นทางที่ 1: การตัดท่อ + ส่วนหัว

1. การจัดหา Tube Stock – ท่อทองเหลือง C2680 ที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ แต่ละชุดมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อน

2. การตรวจสอบวัสดุที่เข้ามา – ตรวจสอบสต็อคของท่อสำหรับเส้นผ่านศูนย์กลางภายนอก (±0.02 มม.) ความหนาของผนัง และองค์ประกอบของวัสดุ

3. การตัดท่อ – ท่อถูกตัดให้มีความยาวว่างที่แม่นยำ

4. ส่วนหัว – ท่อที่ตัดแล้วจะถูกวางลงในเครื่องกดส่วนหัว แม่พิมพ์คาร์ไบด์จะมีส่วนหัวอยู่ที่ปลายด้านหนึ่ง

5. การตัดขอบ – ลบแฟลชบริเวณขอบส่วนหัวออก

6. การสะดุด – ขจัดเศษไมโคร

7. การชุบหรือแล็คเกอร์ – ใช้งานตามที่กำหนด

8. การตรวจสอบขั้นสุดท้าย – การคัดแยกด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง

เส้นทางที่ 2: การวาดแบบลึกจากชีต

1. การจัดหาแผ่นสต็อค – แผ่นทองเหลือง C2680 ที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ

2. การตรวจสอบวัสดุที่เข้ามา – ตรวจสอบสต็อกแผ่นเพื่อดูความหนาและองค์ประกอบของวัสดุ

3. การวาดแบบลึกแบบโปรเกรสซีฟ – แผ่นงานจะถูกป้อนเข้าสู่แท่นถ่ายโอนด้วยแม่พิมพ์โปรเกรสซีฟแบบหลายสถานี ในลำดับต่อเนื่องกัน แม่พิมพ์จะปล่อยแผ่นดิสก์ให้ว่างเปล่า ดึงมันลงในถ้วย ลึกลงไปจนสุดความยาวลำกล้อง และเจาะด้านล่างเพื่อสร้างรูกลวง

4. จับเจ่า – หน้าแปลนประกาศเกียรติคุณแบนและขนาน

5. การสะดุด – ขจัดเศษไมโคร

6. การชุบหรือแล็คเกอร์ – ใช้งานตามที่กำหนด

7. การตรวจสอบขั้นสุดท้าย – การคัดแยกด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง

เวลานำตัวอย่าง: มาตรฐาน 5-7 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

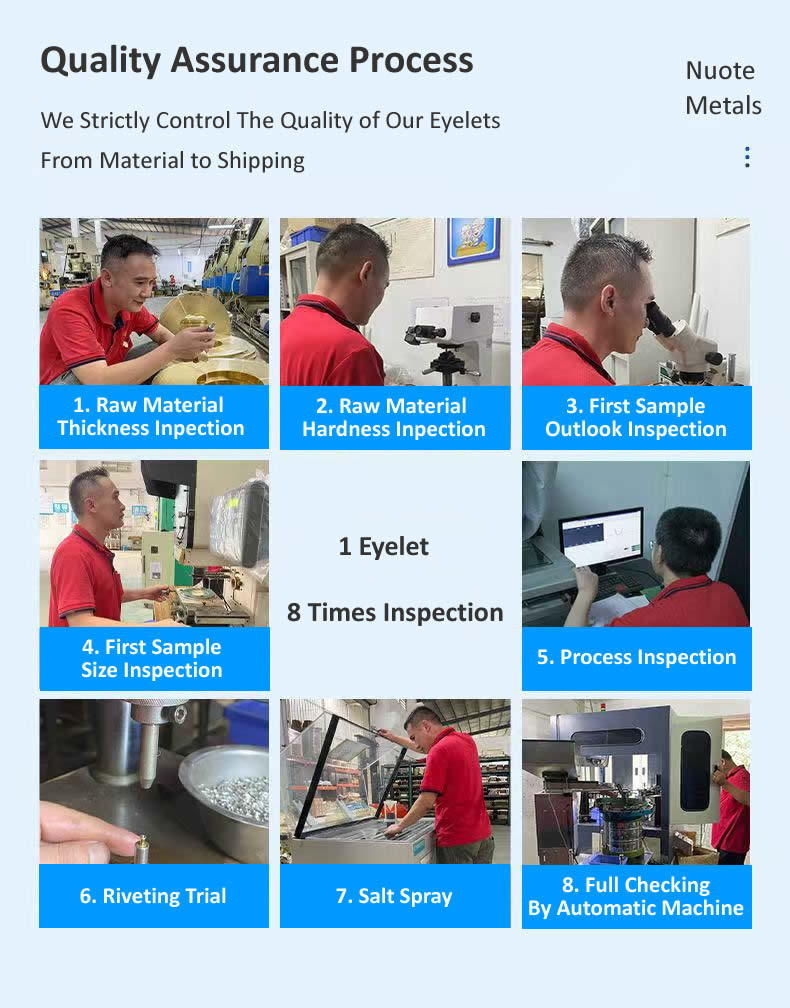

กระบวนการควบคุมคุณภาพของเรา

เราปฏิบัติตามระบบการตรวจสอบแบบหลายชั้นสำหรับหมุดกลวงทองเหลืองทุกชุด ตั้งแต่วัสดุขาเข้าไปจนถึงผลิตภัณฑ์สำเร็จรูป

การตรวจสอบวัสดุที่เข้ามา – ตรวจสอบสต็อคของท่อหรือแผ่นเพื่อดูขนาดและองค์ประกอบของวัสดุ สเปกโตรมิเตอร์ตรวจสอบเกรดทองเหลือง C2680 วัสดุที่อยู่นอกข้อกำหนดใดๆ จะถูกปฏิเสธ

การตั้งค่าและการตรวจสอบครั้งแรก – เมื่อติดตั้งเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบภายใต้การขยายเพื่อดูข้อบกพร่องที่พื้นผิว ทุกมิติ ไม่ว่าจะเป็นเส้นผ่านศูนย์กลางด้านใน หน้าแปลนด้านนอก ความยาวลำกล้อง และความหนาของหน้าแปลน จะถูกวัดโดยใช้เครื่องเปรียบเทียบเชิงแสง แบทช์ไม่สามารถดำเนินการต่อได้เว้นแต่มิติทั้งหมดจะตรงกับภาพวาด

การตรวจสอบในกระบวนการ – ในระหว่างการผลิตจำนวนมาก ผู้ปฏิบัติงานจะดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ขนาดที่สำคัญจะถูกตรวจสอบด้วยคาลิปเปอร์แบบดิจิทัล การเบี่ยงเบนใดๆ ที่เกินพิกัดความเผื่อจะทำให้เกิดการหยุดกดและการปรับเครื่องมือทันที

การตรวจสอบยืนยันการรัด – ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 อันไว้ในตัวอย่างวัสดุจริงของคุณ บานพับแบบม้วนได้รับการตรวจสอบความสมมาตร ความแน่น และรูปทรงที่ปราศจากรอยแตกร้าว

การตรวจสอบการชุบ/แล็กเกอร์ – ตรวจสอบความหนาโดย XRF (ถ้ามี)

การตรวจสอบขาออกขั้นสุดท้าย – หมุดทุกตัวจะผ่านเครื่องคัดแยกด้วยแสงด้วยกล้องความเร็วสูง การปฏิเสธจะถูกดีดออกโดยอัตโนมัติ หลังจากการเรียงลำดับ ตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) จะได้รับการตรวจสอบด้วยตนเอง

บันทึกการตรวจสอบทั้งหมดจะถูกเก็บไว้เป็นเวลาห้าปีและรวมอยู่ในการจัดส่งทุกครั้ง

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

เราปล่อยให้ลูกค้าของเราพูดแทนเรา ภาพด้านบนแสดงการตอบรับอย่างแท้จริงจากผู้ผลิตที่ใช้หมุดกลวงทองเหลืองของเรา ตั้งแต่บริษัทบรรจุภัณฑ์ไปจนถึงผู้ผลิตเครื่องหนัง ไปจนถึงผู้สร้างอุปกรณ์ไฟฟ้า

เรารักษาเอกสารการตรวจสอบย้อนกลับและคุณภาพอย่างครบถ้วนสำหรับทุกชุดการผลิต:

ใบรับรองวัสดุ – ใบรับรองการทดสอบโรงสีที่ตรวจสอบย้อนกลับไปยังคอยล์ดั้งเดิม

รายงานการตรวจสอบขนาด – การวัดจริงจากทุกชุด

การตรวจสอบการชุบ/แล็กเกอร์ – เอกสารความหนาและคุณภาพ

ใบรับรองความสอดคล้อง – ลงนาม สามารถตรวจสอบย้อนกลับเป็นชุดได้

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "ฉันควรเลือกกระบวนการผลิตแบบใด - การตัดท่อหรือการดึงลึก"

ตอบ: ตัวเลือกขึ้นอยู่กับการสมัครของคุณ การตัดท่อ + ส่วนหัวเหมาะอย่างยิ่งสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ ผนังหนาขึ้น และระยะเวลารอคอยเครื่องมือเร็วขึ้น การดึงลึกจากแผ่นจะดีกว่าสำหรับผนังที่บางกว่า ค่าพิกัดความเผื่อที่เข้มงวดมากขึ้น และข้อกำหนดในการเจาะแบบไม่มีรอยต่อ หากคุณไม่แน่ใจ โปรดส่งรูปวาดของคุณมาให้เรา เราจะตรวจสอบใบสมัครของคุณและแนะนำวิธีการที่เหมาะสมที่สุดโดยไม่มีค่าใช้จ่าย สำหรับกล่องบรรจุภัณฑ์แผ่นเหล็กวิลาดด้านบน มีการใช้การวาดแบบลึกเนื่องจากลูกค้าต้องการผนังที่บางและรูที่สะอาดและไร้รอยต่อ

ถาม: "หมุดทองเหลืองกลวงและหมุดท่อทองเหลืองแตกต่างกันอย่างไร"

ตอบ: ความแตกต่างอาจทำให้สับสนได้ โดยทั่วไป หมุดกลวงทองเหลืองจะถูกดึงลึกจากแผ่นโลหะ ซึ่งเป็นโครงสร้างชิ้นเดียวที่ไร้รอยต่อและมีรูด้านในเรียบ หมุดย้ำแบบท่อทองเหลืองถูกตัดจากสต็อกท่อและมุ่งหน้า ซึ่งอาจจะมีตะเข็บ (หากเป็นท่อแบบเชื่อม) และให้ความรู้สึกมากกว่า อย่างไรก็ตาม ผู้ผลิตบางรายใช้คำนี้แทนกันได้ ที่ Nuote Metals เราให้คำจำกัดความของหมุดย้ำกลวงว่าเป็นการดึงลึกจากแผ่น และหมุดย้ำแบบท่อเป็นการตัดจากสต็อกท่อ ทั้งสองมีอยู่ บอกใบสมัครของคุณให้เราทราบ แล้วเราจะแนะนำผลิตภัณฑ์ที่เหมาะสม

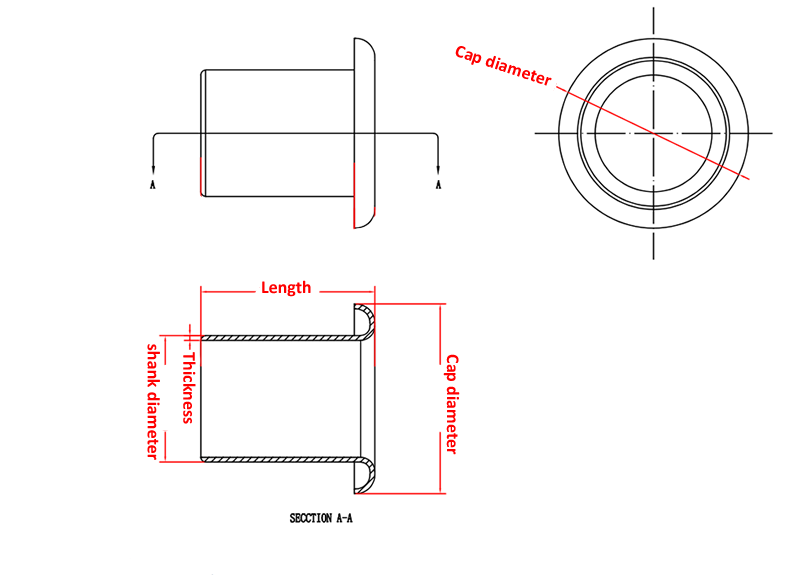

ถาม: "ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับหมุดกลวงทองเหลืองได้อย่างไร"

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดประมาณ 1.0–1.5 มม. ตัวอย่างเช่น หากคุณกำลังเสริมแผ่นเหล็กวิลาดหนา 2.5 มม. ให้เลือกความยาวลำกล้อง 3.5–4.0 มม. ความยาวพิเศษนี้ทำให้มีวัสดุเพียงพอสำหรับให้กระบอกปืนหมุนออกไปด้านนอกและยึดแน่นหนา สั้นเกินไปการกอดจะอ่อนแอ นานเกินไปกระบอกอาจยุบได้ ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวที่แน่นอนให้
