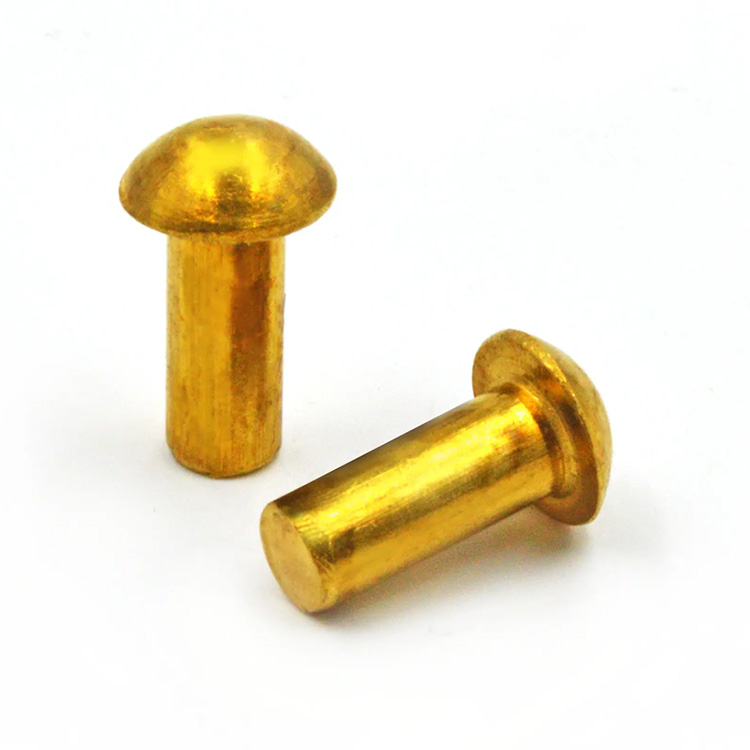

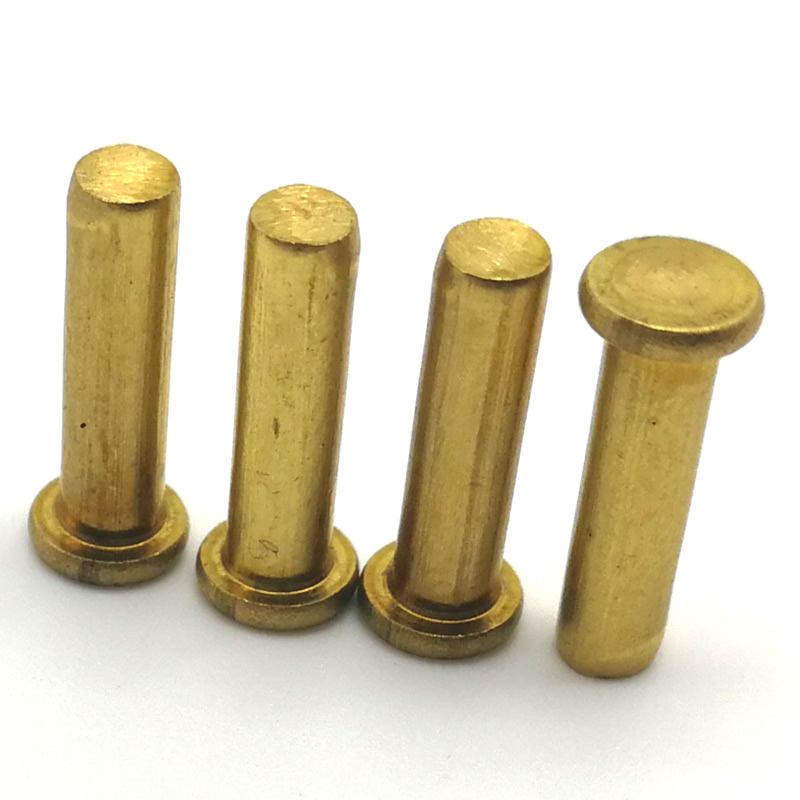

หมุดย้ำทองเหลือง

หมุดย้ำแข็งคือตัวยึดถาวรแบบเดิม ซึ่งไม่มีเกลียวหรือชิ้นส่วนที่เคลื่อนไหวได้ เป็นเพียงโลหะชิ้นเดียวที่เมื่อตั้งแล้วก็จะคงอยู่ตลอดอายุการใช้งานของชุดประกอบ หมุดย้ำทองเหลืองมีการออกแบบคลาสสิกและเพิ่มคุณประโยชน์ของทองเหลือง: การนำไฟฟ้าที่ดีเยี่ยม ความต้านทานการกัดกร่อนตามธรรมชาติ และรูปลักษณ์สีทองที่อบอุ่นซึ่งมีอายุอย่างสง่างาม

หมุดย้ำทองเหลืองหัวเย็น Nuote Metals จากโลหะผสมทองเหลือง C2600 และ C2680 หมุดตันไม่มีโพรง ซึ่งต่างจากหมุดกึ่งกลวง หมุดย้ำแบบตันต้องอาศัยการเสียรูปของก้านทั้งหมดเพื่อสร้างการยึดเกาะ ทำให้มีความแข็งแกร่งและเชื่อถือได้มากขึ้นสำหรับข้อต่อรับน้ำหนักแบบถาวรโดยไม่จำเป็นต้องถอดชิ้นส่วน

หมุดย้ำทองเหลืองคืออะไร?

หมุดย้ำทองเหลืองเป็นตัวยึดแบบชิ้นเดียวโดยมีหัวที่ขึ้นรูปไว้แล้วที่ปลายด้านหนึ่งและมีก้านแข็งที่อีกด้านหนึ่ง ในระหว่างการติดตั้ง ปลายเรียบจะเสีย (ผิดรูป) โดยใช้ปืนรีเวทหรือเครื่องอัด ทำให้เกิดเป็นหัวที่สองที่ล็อคชุดประกอบเข้าด้วยกันอย่างถาวร

ทำหน้าที่หลักสามประการ:

• การต่อแบบถาวร – เมื่อตั้งค่าแล้ว จะไม่สามารถถอดออกได้โดยไม่ทำลายหมุดย้ำ
• การนำไฟฟ้า – ทองเหลืองให้การถ่ายโอนกระแสไฟฟ้าที่เชื่อถือได้ในการใช้งานทางอิเล็กทรอนิกส์
• การตกแต่งที่สวยงาม – สีทองโทนอุ่นช่วยเพิ่มมูลค่าให้กับชิ้นส่วนที่มองเห็นได้

เนื่องจากมีความแข็ง (ไม่กลวง) หมุดย้ำทองเหลืองจึงมีความต้านทานแรงเฉือนและแรงดึงสูงสุด เป็นตัวเลือกที่ต้องการสำหรับข้อต่อโครงสร้าง สภาพแวดล้อมที่มีการสั่นสะเทือนสูง และการใช้งานที่หมุดย้ำกลวงไม่ให้ความแข็งแรงเพียงพอ

เหตุใดจึงเลือกทองเหลืองสำหรับหมุดย้ำแข็ง

ทองเหลืองเป็นโลหะผสมของทองแดงและสังกะสี มีคุณสมบัติที่ผสมผสานกันอย่างลงตัว ทำให้เหมาะสำหรับหมุดย้ำแข็ง:

เรานำเสนอหมุดย้ำทองเหลืองที่มีโลหะผสมหลักสองชนิด:

ข้อมูลจำเพาะทางเทคนิค – วัสดุ ขนาด และรูปแบบส่วนหัว

คุณสมบัติของวัสดุ

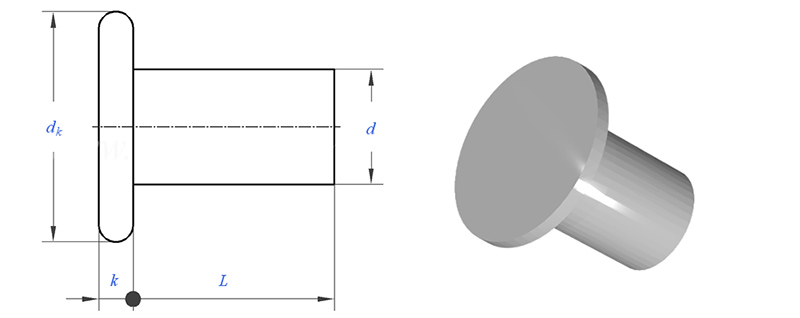

ขนาดมาตรฐาน – หัวกลม

ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางก้าน ± 0.05 มม. เส้นผ่านศูนย์กลางหัว ± 0.15 มม. ความยาวโดยรวม ± 0.15 มม. มิติข้อมูลที่กำหนดเองตามคำขอ

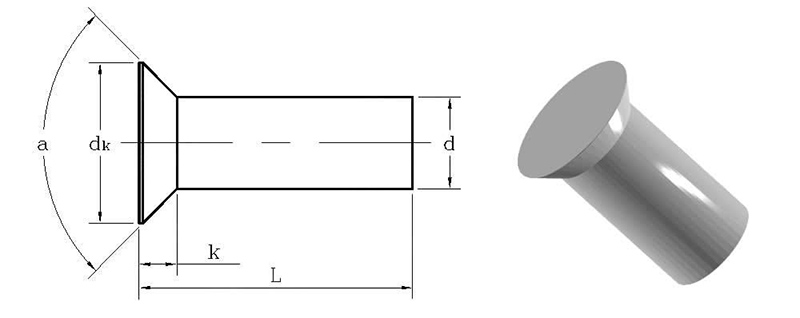

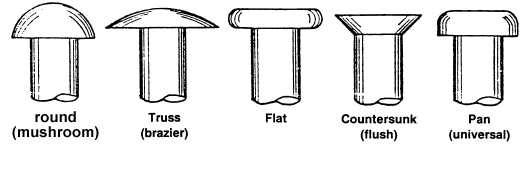

มีรูปแบบหัวให้เลือก

พื้นผิวเสร็จสิ้น

รับชมวิธีการทำหมุดย้ำทองเหลือง

เครื่องรีดหัวเย็นของเราสร้างหมุดทองเหลืองแข็งจากลวดในลำดับต่อเนื่องกันในขั้นตอนเดียว ได้แก่ การวาด การตัด มุ่งหน้า และตัดแต่ง วิดีโอนี้แสดงกระบวนการตั้งแต่การป้อนลวดจนถึงการดีดหมุดออกจนเสร็จสิ้น

ตัวอย่างหนึ่งจากลูกค้าจริง – บัสบาร์การจ่ายพลังงาน

นี่เป็นหนึ่งในการใช้งานหลายอย่างสำหรับหมุดย้ำทองเหลือง เรารวมไว้เพื่อแสดงการใช้งานจริง ไม่ใช่เพื่อแนะนำข้อจำกัด

ผู้ผลิตสวิตช์เกียร์ไฟฟ้าต้องการตัวยึดที่มีความนำไฟฟ้าสูงที่เชื่อถือได้เพื่อเชื่อมต่อบัสบาร์ทองแดงในแผงจ่ายไฟ หมุดย้ำต้องรับกระแสไฟได้สูงถึง 200A โดยไม่มีความร้อนสูงเกินไป ต้านทานการกัดกร่อนในสภาพแวดล้อมทางอุตสาหกรรม และมีข้อต่อทางกลถาวรที่จะไม่คลายตัวเมื่อเกิดการสั่นสะเทือน

Nuote Metals จำหน่ายหมุดย้ำทองเหลือง C26000 – ก้าน 5 มม., หัวกลม 9 มม., ความยาวโดยรวม 15 มม., เคลือบแลคเกอร์ธรรมชาติ โครงสร้างที่แข็งแกร่งช่วยให้สามารถจ่ายกระแสไฟได้สูงสุด โลหะผสมทองเหลืองให้ค่าการนำไฟฟ้า IACS 28% การเคลือบเงาช่วยป้องกันการหมองในสภาพแวดล้อมของแผง

ลูกค้าทดสอบหมุดย้ำ 500 ตัวบนแผง 100 แผง หลังจาก 5,000 รอบความร้อน (-20°C ถึง 80°C) และการทดสอบการสั่นสะเทือน ไม่มีการคลายตัวหรือความต้านทานเพิ่มขึ้น ตอนนี้พวกเขาสั่งหมุดทองเหลืองเป็นชุดจำนวน 20,000–50,000 ชิ้น

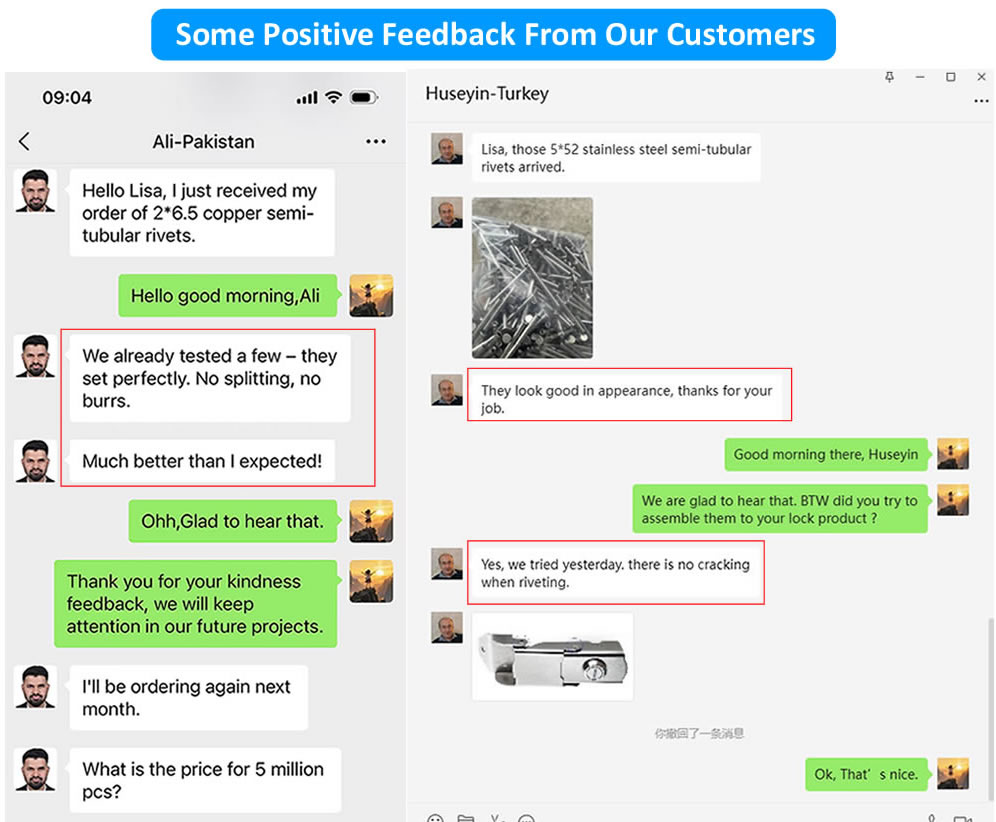

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

ในกรณีที่ใช้หมุดย้ำทองเหลือง

• ไฟฟ้าและอิเล็กทรอนิกส์ - การเชื่อมต่อบัสบาร์ เทอร์มินัลกราวด์ ชุดสวิตช์เกียร์ การเชื่อมต่อแบตเตอรี่
• ยานยนต์ – ผ้าเบรก หน้าคลัตช์ ชุดมอเตอร์สตาร์ท
• การบินและอวกาศ – อุปกรณ์ตกแต่งภายใน, การยึดแบบไม่มีโครงสร้าง
• เครื่องหนัง – การเสริมรูเข็มขัด อุปกรณ์กระเป๋า อานม้า
• เครื่องประดับและของตกแต่ง – การเชื่อมต่อแบบถาวร การเน้นการตกแต่ง
• อุปกรณ์อุตสาหกรรม – การติดป้ายชื่อ การติดตั้งการ์ด

ทำไมต้องโซลิดรีเวท? – การเปรียบเทียบอย่างรวดเร็ว

สำหรับข้อต่อถาวรที่ต้องการการนำไฟฟ้าและความต้านทานการสั่นสะเทือน หมุดย้ำทองเหลืองมักจะมีประสิทธิภาพเหนือกว่าทางเลือกอื่น ไม่มีเกลียวให้ลอก ไม่มีกาวตามอายุการใช้งาน และไม่มีการบิดเบี้ยวจากความร้อน

เราป้องกันปัญหาได้อย่างไร – การตรวจสอบที่สำคัญ 3 ครั้ง

หมุดย้ำทองเหลืองที่ล้มเหลวในสนามอาจหมายถึงไฟฟ้าลัดวงจรหรือแผงหลวม ต่อไปนี้เป็นโหมดความล้มเหลวที่สำคัญสามโหมดที่เราเฝ้าดู:

• หัวแตกระหว่างการตั้งค่า – เราใช้แม่พิมพ์คาร์ไบด์ขัดเงาและเปลี่ยนใหม่หลังครบ 500,000 จังหวะ C2680 (แข็งกว่า) ทำงานช้ากว่า C2600
• เส้นผ่านศูนย์กลางด้ามไม่เท่ากัน – ทุกคอยล์ได้รับการตรวจสอบด้วยเลเซอร์ไมโครมิเตอร์ (±0.02 มม.) เราปฏิเสธคอยล์ที่อยู่ภายในเกณฑ์ความคลาดเคลื่อน "มาตรฐาน" แต่อยู่นอกข้อกำหนดเฉพาะภายในของเรา
• การก่อตัวของหัวไม่ดี - เราไม่เคยคาดเดาความยาวลำกล้อง เราขอทราบความหนาของปึกวัสดุของคุณและแนะนำความยาวที่แน่นอน ทุกชุดได้รับการทดสอบในวัสดุของคุณก่อนที่เราจะจัดส่ง

วิธีระบุหมุดย้ำทองเหลือง – ใน 4 ขั้นตอน

• เส้นผ่านศูนย์กลางก้าน – วัดขนาดรู ก้านควรเล็กกว่ารู 0.05–0.10 มม.
• ความยาวโดยรวม – ความหนาของปึกวัสดุ + เส้นผ่านศูนย์กลางด้าม 1.5× (สำหรับหัวคว่ำ)
• รูปแบบและการตกแต่งส่วนหัว – กลม/แบน/เทเปอร์จม/วงรี/เห็ด; นิกเกิล/ดีบุก/เงิน/โบราณ/ธรรมชาติ
• ปริมาณ – ตัวอย่าง: ฟรี 20–50 ชิ้น ทดลอง: 10,000 ชิ้น การผลิต: 20,000+ ชิ้น

คำสั่งซื้อของคุณ – มีอะไรอยู่ในกล่อง

• หมุดย้ำในถุงปิดผนึก – มีป้ายกำกับพร้อมหมายเลขชิ้นส่วน หมายเลขชุด และปริมาณ
• รายงานการตรวจสอบขนาด – หมุดย้ำ 10 ตัวที่วัดจากชุดงาน
• ใบรับรองวัสดุ – ใบรับรองการทดสอบโรงสีสำหรับคอยล์ที่ใช้
• ใบรับรองการชุบ - ถ้ามี
• ใบรับรองความสอดคล้อง – ลงนามโดยผู้จัดการ QA สามารถตรวจสอบย้อนกลับเป็นชุดได้

Nuote Metals ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการประกาศ RoHS และ REACH ตามคำขอ

เราทำงานอย่างไร – ข้อมูลที่เป็นประโยชน์

• ตัวอย่าง – ฟรี 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน (ลูกค้าชำระค่าจัดส่ง)
• คำสั่งทดลอง – แนะนำให้ใช้ 10,000 ชิ้นสำหรับการตรวจสอบครั้งแรก
• ขั้นต่ำ – 20,000 ชิ้น (ขนาดมาตรฐาน), 10,000 ชิ้น (กำหนดเอง)
• ระยะเวลาดำเนินการ (สต๊อก) – 5–7 วันทำการ
• ระยะเวลาดำเนินการ (กำหนดเอง) – 12–15 วันทำการ
• ค่าเครื่องมือ – ไม่มีสำหรับรูปแบบหัวมาตรฐาน (กลม/แบน/หัวเทเปอร์ ก้าน 0.8–8 มม.)

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: หมุดย้ำทองเหลืองและหมุดทองเหลืองกึ่งกลวงแตกต่างกันอย่างไร?

ตอบ: หมุดย้ำตันไม่มีโพรง ก้านทั้งหมดจะเสียรูประหว่างการติดตั้ง ทำให้มีความต้านทานแรงเฉือนและแรงดึงสูงสุด หมุดย้ำกึ่งกลวงมีช่องตื้นที่ส่วนท้าย ลดแรงในการเซ็ตตัวลงประมาณ 70% แต่มีความแข็งแรงลดลงเล็กน้อย เลือกแบบทึบสำหรับข้อต่อรับน้ำหนัก การเชื่อมต่อไฟฟ้า และการประกอบถาวร เลือกแบบกึ่งกลวงสำหรับการผลิตปริมาณมาก โดยที่ความเร็วในการติดตั้งเป็นสิ่งสำคัญและปริมาณงานอยู่ในระดับปานกลาง

คำถามที่ 2: หมุดย้ำทองเหลืองสามารถใช้เชื่อมต่อและบัดกรีไฟฟ้าได้หรือไม่?

ก. ใช่. ทองเหลืองมีค่าการนำไฟฟ้า IACS ~28% (C26000) เหมาะสำหรับการเชื่อมต่อบัสบาร์ ขั้วต่อสายดิน และสวิตช์เกียร์ สำหรับการบัดกรี เราแนะนำให้ใช้หมุดทองเหลืองชุบดีบุก ซึ่งการเคลือบดีบุกช่วยให้สามารถบัดกรีได้ดีเยี่ยม เพื่อให้ได้ค่าการนำไฟฟ้าที่สูงขึ้น หมุดย้ำทองแดงก็มีจำหน่ายเช่นกัน

Q3: ความยาวสูงสุดสำหรับหมุดย้ำทองเหลืองคือเท่าไร?

A: ความยาวมาตรฐานมีตั้งแต่ 2 มม. ถึง 35 มม. สำหรับก้านที่มีเส้นผ่านศูนย์กลาง 3 มม. ขึ้นไป เราสามารถผลิตความยาวตามต้องการได้สูงสุดถึง 50 มม. อย่างไรก็ตาม เนื่องจากความยาวเกินเส้นผ่านศูนย์กลางด้าม 6 เท่า การตั้งค่าจึงทำได้ยากขึ้น ติดต่อเราเพื่อแจ้งข้อกำหนดเฉพาะของคุณเพื่อตรวจสอบความเป็นไปได้

ขอใบเสนอราคา

หากต้องการรับใบเสนอราคาที่แน่นอนสำหรับหมุดย้ำทองเหลือง โปรดระบุ:

• เส้นผ่านศูนย์กลางก้าน (มม.) – ตั้งแต่ 0.8 มม. ถึง 8 มม
• ความยาวโดยรวม (มม.)
• แบบหัว (กลม / แบน / จม / ทรงรี / เห็ด)
• เสร็จสิ้น (แล็กเกอร์ธรรมชาติ / นิกเกิล / ดีบุก / เงิน / โบราณ)
• ปริมาณโดยประมาณต่อปี

คุณยังสามารถแนบภาพวาด รูปภาพหมุดปัจจุบันของคุณ หรือชิ้นส่วนตัวอย่างได้ด้วย เราจะตอบกลับภายใน 24 ชั่วโมงพร้อมค่าเครื่องมือ (ถ้ามี) ราคาชิ้น เวลานำ และนโยบายตัวอย่างฟรี

ส่ง RFQ ของคุณไปที่ Nuote Metals วันนี้ ไม่มีความกดดัน ไม่มีข้อผูกมัด เป็นเพียงใบเสนอราคาที่ชัดเจนและแข่งขันได้
