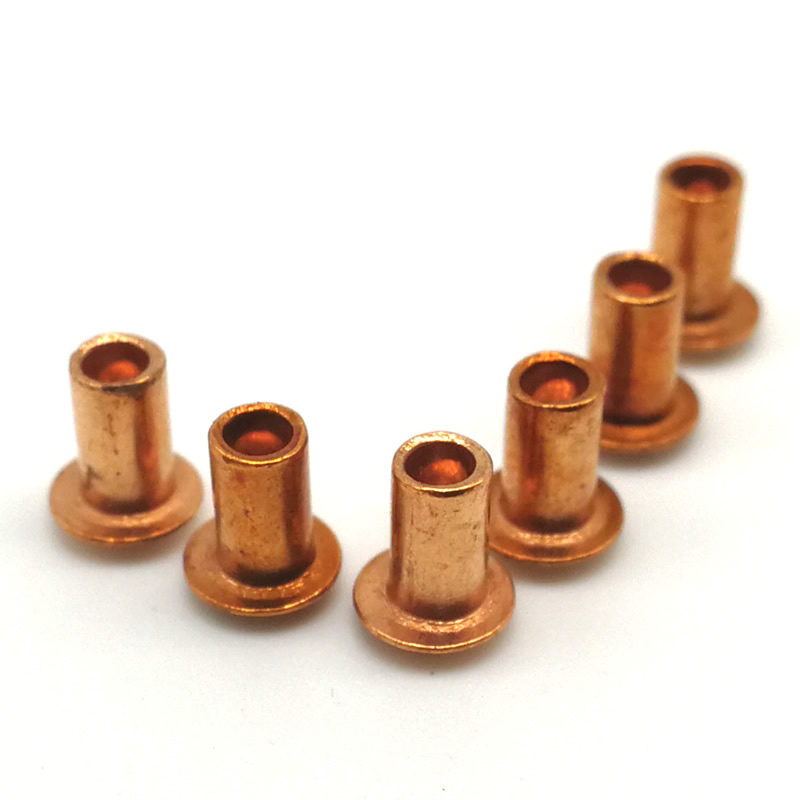

หมุดย้ำทองแดงครึ่งกลวง

Nuote Metals จำหน่ายหมุดทองแดงครึ่งกลวง ซึ่งเป็นตัวยึดที่มีช่องตื้นที่ส่วนท้าย ซึ่งช่วยลดแรงในการเซ็ตตัวได้มากถึง 70% เมื่อเทียบกับหมุดย้ำแบบตัน เรียกอีกอย่างว่าหมุดกึ่งท่อ หมุดย้ำครึ่งท่อ หรือหมุดปลายกลวง ผลิตจากทองแดงบริสุทธิ์ C11000 นำไฟฟ้า IACS 100% ค่าการนำความร้อน 401 W/m·K และคุณสมบัติต้านจุลชีพตามธรรมชาติ มีจำหน่ายในขนาดด้ามที่มีเส้นผ่านศูนย์กลาง 0.8–8.0 มม. มีหัวให้เลือก 6 แบบ และผิวเคลือบหลายแบบ

ส่งคำถาม

รายละเอียดสินค้า

หากการประกอบของคุณต้องการการติดตั้งหมุดย้ำครึ่งกลวงด้วยแรงต่ำ และคุณยังต้องส่งกระแสไฟ ถ่ายเทความร้อน หรือรักษาพื้นผิวที่ถูกสุขลักษณะด้วย ทองแดงเป็นวัสดุเดียวที่ให้ทั้งสามสิ่งนี้หมุดทองแดงครึ่งกลวงผสมผสานการลดแรงการตั้งค่า 70% ของการออกแบบกึ่งท่อเข้ากับคุณสมบัติเฉพาะของทองแดงบริสุทธิ์ C11000: ค่าการนำไฟฟ้า IACS 100% ค่าการนำความร้อน 401 W/m·K และประสิทธิภาพการต้านจุลชีพตามธรรมชาติ

เมื่อความนำไฟฟ้าและประสิทธิภาพการผลิตมีความสำคัญ หมุดทองแดงครึ่งกลวงคือคำตอบทางวิศวกรรม

ทองแดงกับทองเหลืองกับอลูมิเนียม – ตัวเลขที่มีความสำคัญ

คุณสมบัติ	รีเวท ทองแดงครึ่งกลวง	รีเวท ทองเหลืองครึ่งกลวง	รีเวท อะลูมิเนียม ครึ่งกลวง
การนำไฟฟ้า	ไอเอซีเอส 100%	~28%	~61%
การนำความร้อน	401 วัตต์/เมตร·เค	~120	~140
ยาต้านจุลชีพ	ใช่	จำกัด	เลขที่
น้ำหนัก	หนัก	หนัก	เบาที่สุด
ความต้านทานการกัดกร่อน	ยอดเยี่ยม	ดี	ยอดเยี่ยม
กำลังตั้ง	น้อยกว่าของแข็ง 70%	น้อยกว่าของแข็ง 70%	น้อยกว่าของแข็ง 70%
ดีที่สุดสำหรับ	ไฟฟ้า ความร้อน สารต้านจุลชีพ	ของตกแต่ง ใช้งานทั่วไป	น้ำหนักเบา ไม่เป็นแม่เหล็ก

เลือกทองแดงเมื่อ:หมุดย้ำต้องมีกระแสไฟฟ้า การประกอบจำเป็นต้องถ่ายเทความร้อนออกจากส่วนประกอบ จำเป็นต้องมีคุณสมบัติต้านจุลชีพ คุณต้องมีค่าการนำไฟฟ้าสูงสุดในตัวยึดแบบครึ่งกลวง

C11000 ทองแดง – คุณสมบัติของวัสดุ

คุณสมบัติ	C11000 ทองแดง
ปริมาณทองแดง	≥99.9%
การนำไฟฟ้า	ไอเอซีเอส 100%
การนำความร้อน	401 วัตต์/เมตร·เค
ยาต้านจุลชีพ	ฆ่าเชื้อแบคทีเรียได้ 99.9% ตามธรรมชาติภายในไม่กี่ชั่วโมง
ความต้านทานการกัดกร่อน	ดีเยี่ยม – สร้างคราบป้องกัน
ข้อได้เปรียบที่สำคัญ	ค่าการนำไฟฟ้าสูงสุดเมื่อเทียบกับวัสดุตัวยึดทั่วไป

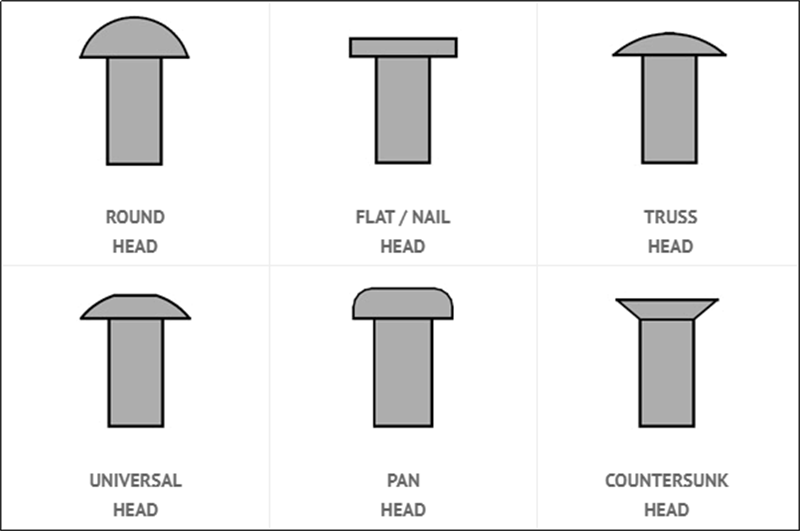

รูปแบบศีรษะ – สิ่งที่เรานำเสนอ

หมุดย้ำทองแดงครึ่งกลวงมีให้เลือก 6 รูปแบบ:

สไตล์หัว	ดีที่สุดสำหรับ	โปรไฟล์ภาพ
กลม	ข้อต่อที่มองเห็นได้ ใช้งานทั่วไป	โดมคลาสสิค
แบน	การกวาดล้างจำกัด โปรไฟล์ต่ำ	นั่งใกล้ฟลัช
วงรี	ตกแต่งให้ดูเรียบเนียน	ยกขึ้นเล็กน้อยมน
จม	พื้นผิวเรียบ ไม่มีส่วนที่ยื่นออกมา	เรียวนั่งเรียบ
มัด	วัสดุเนื้อนุ่ม รูขนาดใหญ่	โดมต่ำที่กว้างเป็นพิเศษ
เห็ด	วัสดุนุ่ม พื้นผิวรับน้ำหนักกว้าง	ขอบกว้างเรียบรัศมี

แอปพลิเคชั่นเดียวจริง - บอร์ดไดรเวอร์อุปกรณ์ติดตั้งไฟ LED

ผู้ผลิตอุปกรณ์ติดตั้งไฟ LED กำลังสูงจำเป็นต้องใช้ตัวยึดเพื่อติดบอร์ดควบคุมเข้ากับโครงแผงระบายความร้อน บอร์ดไดรเวอร์สร้างความร้อนอย่างมากระหว่างการทำงาน - สกรูเหล็กรุ่นก่อนให้การเชื่อมต่อทางกล แต่การถ่ายเทความร้อนไม่ดี การสะสมความร้อนทำให้อายุการใช้งานของ LED ลดลง ลูกค้าต้องการตัวยึดที่จะถ่ายเทความร้อนออกจากบอร์ดไดรเวอร์ในขณะที่ตั้งค่าโดยใช้แรงเพียงเล็กน้อยเพื่อหลีกเลี่ยงไม่ให้บอร์ดเสียหาย

เราจำหน่ายหมุดทองแดงครึ่งกลวง C11000 – ก้าน 3.0 มม., หัวกลม 5.5 มม., ความยาวลำกล้อง 5.0 มม., ผิวเรียบ ทองแดงมีค่าการนำความร้อน 401 W/m·K – ความร้อนกระจายจากบอร์ดไดรเวอร์ได้อย่างมีประสิทธิภาพ ช่องที่ตื้นช่วยลดแรงในการตั้งค่าลงกว่า 60% - ไม่ทำให้บอร์ดไดรเวอร์เสียหาย การกอดแบบถาวรจะยึดไว้อย่างปลอดภัยภายใต้การหมุนเวียนด้วยความร้อน ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับฟิกซ์เจอร์ 500 ชิ้น หลังจากรอบความร้อน 5,000 รอบ ไม่มีความล้มเหลว ตอนนี้พวกเขาสั่งซื้อหมุดทองแดงครึ่งกลวงเป็นชุดๆ ละ 150,000 ชิ้นต่อปี

กระบวนการผลิต – แผนภูมิขั้นตอนการผลิต

ขั้นตอน	กระบวนการ	คำอธิบาย
①	การจัดซื้อวัสดุ	ลวดทองแดง C11000 ที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ คอยล์แต่ละอันมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อนเพื่อการตรวจสอบย้อนกลับอย่างเต็มรูปแบบ
②	การตรวจสอบวัสดุที่เข้ามา	ตรวจสอบลวดเพื่อหาเส้นผ่านศูนย์กลาง (±0.02 มม.) ความแข็ง และปริมาณทองแดง (สเปกโตรมิเตอร์ตรวจสอบ ≥99.9% Cu) วัสดุที่ไม่เป็นไปตามข้อกำหนดจะถูกปฏิเสธก่อนเริ่มการผลิต
③	ทิศทางเย็น (หลายสถานี)	ลวดป้อนเข้าสู่ส่วนหัวเย็นแบบโปรเกรสซีฟ ในลำดับต่อเนื่องครั้งเดียว: • ลวดดึงออกมาจนถึงเส้นผ่านศูนย์กลางด้ามที่แน่นอน • ตัดให้ได้ความยาวว่างที่แม่นยำ • เป่าครั้งแรก: ตีช่องว่างสี่เหลี่ยม • เป่าครั้งที่สอง: สร้างส่วนหัว • เป่าครั้งที่สาม: ขับโพรงกึ่งกลวงออกมา (ความลึก 45–55%)
④	ตัดแต่ง	แฟลชบริเวณขอบส่วนหัวจะถูกลบออกเพื่อให้พื้นผิวที่สะอาดปราศจากเสี้ยน
⑤	ไม้ลอยและการลบคม	ขจัดเศษไมโครและเตรียมพื้นผิวสำหรับการเก็บผิวละเอียด
⑥	การชุบหรือการเคลือบ	นำไปใช้ตามที่ระบุไว้ - ร่วงลง, แล็กเกอร์, ชุบดีบุกหรือธรรมดา
⑦	การตรวจสอบขั้นสุดท้าย	การเรียงลำดับด้วยแสง 100% สำหรับมิติที่สำคัญ ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้องที่ออก
⑧	สินค้าสำเร็จรูป-พร้อมส่ง

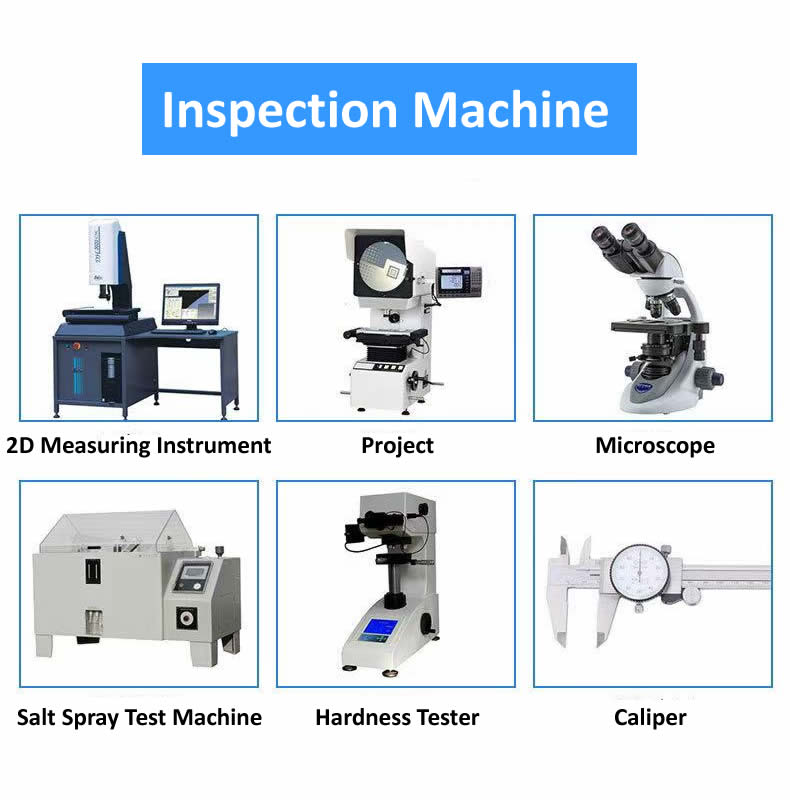

อุปกรณ์ตรวจสอบของเรา – เราจะยืนยันคุณภาพได้อย่างไร

เรามีอุปกรณ์ตรวจสอบที่ได้รับการสอบเทียบอย่างครบครันเพื่อตรวจสอบหมุดย้ำทองแดงครึ่งกลวงทุกชุดก่อนจัดส่ง:

เลเซอร์ไมโครมิเตอร์ – การวัดเส้นผ่านศูนย์กลางด้ามและความหนาของผนังแบบไม่สัมผัสความเร็วสูงด้วยความแม่นยำ ±0.02 มม.
เครื่องเปรียบเทียบแสง (โปรเจ็กเตอร์โปรไฟล์) – การตรวจสอบโปรไฟล์ส่วนหัว เส้นผ่านศูนย์กลางหน้าแปลน และรูปร่างโดยรวมด้วยสายตา
ระบบการวัดด้วยภาพ 2.5D – การวัดเส้นผ่านศูนย์กลางภายใน ศูนย์กลางของหน้าแปลน และความยาวลำกล้องโดยอัตโนมัติ
สเปกโตรมิเตอร์ – การตรวจสอบองค์ประกอบของวัสดุสำหรับทองแดง C11000 (≥99.9% Cu)
เครื่องทดสอบความแข็งแบบร็อกเวลล์ - การตรวจสอบความแข็งของวัตถุดิบและผลิตภัณฑ์สำเร็จรูป
ห้องทดสอบสเปรย์เกลือ – การทดสอบความต้านทานการกัดกร่อนตามมาตรฐาน ASTM B117 เมื่อจำเป็น

อุปกรณ์ทั้งหมดได้รับการสอบเทียบเป็นประจำทุกปีโดยห้องปฏิบัติการบุคคลที่สามที่ได้รับการรับรอง บันทึกการตรวจสอบจะถูกเก็บไว้เป็นเวลาห้าปีและรวมอยู่ในการจัดส่งทุกครั้ง

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

เราปล่อยให้ลูกค้าของเราพูดแทนเรา ภาพด้านบนแสดงการตอบรับอย่างแท้จริงจากผู้ผลิตที่ใช้หมุดทองแดงครึ่งกลวงของเราในสายการผลิต ตั้งแต่ผู้ผลิตไฟ LED ไปจนถึงผู้สร้างแหล่งจ่ายไฟ ไปจนถึงซัพพลายเออร์อุปกรณ์ไฟฟ้า

พวกเขากลับมาหาเราด้วยเหตุผลเดียวกัน:

ประสิทธิภาพการระบายความร้อนที่เหนือกว่า – การนำไฟฟ้า 401 W/m·K เพื่อการกระจายความร้อนอย่างมีประสิทธิภาพ
สภาพการนำไฟฟ้าถาวร – 100% IACS ไม่มีการย่อยสลายเมื่อเวลาผ่านไป
การตั้งค่าแรงต่ำ – แรงน้อยกว่าหมุดย้ำถึง 70% ปกป้องส่วนประกอบที่ละเอียดอ่อน
คุณภาพที่สม่ำเสมอ – ทุกชุดมีคุณสมบัติตรงตามข้อกำหนดด้านมิติและประสิทธิภาพ
การจัดส่งที่เชื่อถือได้ – ตัวอย่างจัดส่งภายใน 5-7 วัน การผลิตตามกำหนดเวลา

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "ฉันสามารถหาตัวอย่างก่อนสั่งซื้อปริมาณการผลิตได้หรือไม่"

ตอบ: ได้ เรามีตัวอย่างสำหรับผลิตภัณฑ์ทั้งหมดของเรา สำหรับข้อกำหนดมาตรฐานที่มีอยู่ จะมีการจัดหาตัวอย่างให้ฟรี โดยคุณจ่ายเพียงค่าขนส่งเท่านั้น สำหรับขนาดที่กำหนดเองหรือเครื่องมือที่กำหนดเอง ความพร้อมใช้งานของตัวอย่างและระยะเวลารอคอยจะขึ้นอยู่กับข้อกำหนดเฉพาะ โปรดติดต่อทีมขายของเราพร้อมกับรูปวาดหรือข้อกำหนดของคุณ และพวกเขาจะให้คำแนะนำเกี่ยวกับต้นทุนตัวอย่างและระยะเวลาในการจัดส่ง

ถาม: "หมุดทองแดงครึ่งกลวงมีความหนาของผนังขั้นต่ำคือเท่าใด"

ตอบ: ความหนาของผนังขั้นต่ำขึ้นอยู่กับเส้นผ่านศูนย์กลางด้ามและความลึกของโพรง สำหรับด้าม 3.0 มม. ทั่วไปที่มีความลึกของโพรง 45–55% ความหนาของผนังจะอยู่ที่ประมาณ 0.20–0.30 มม. สำหรับเส้นผ่านศูนย์กลางที่ใหญ่กว่า เราสามารถทำให้ผนังหนาขึ้นได้ สิ่งสำคัญคือผนังต้องหนาพอที่จะรองรับการกลิ้งระหว่างการตั้งฉากโดยไม่แตกร้าว แต่บางพอที่จะทำให้แรงยึดเกาะลดลง 70% หากคุณมีข้อกำหนดความหนาของผนังเฉพาะ โปรดส่งแบบของคุณมาให้เรา เราจะตรวจสอบความเป็นไปได้และแนะนำการออกแบบที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ

ถาม: "ทำไมต้องเลือกทองแดงมากกว่าอลูมิเนียมหรือทองเหลืองสำหรับหมุดย้ำครึ่งกลวง"

ตอบ: ตัวเลือกขึ้นอยู่กับลำดับความสำคัญของการสมัครของคุณ ทองแดงมีค่าการนำไฟฟ้า IACS 100% และค่าการนำความร้อน 401 W/m·K หากหมุดย้ำของคุณต้องนำกระแสหรือถ่ายเทความร้อน ทองแดงคือทางเลือกเดียว นอกจากนี้ยังมีคุณสมบัติต้านจุลชีพตามธรรมชาติ ทำให้เหมาะสำหรับอุปกรณ์อาหารและการใช้งานที่มีความสำคัญด้านสุขอนามัย ทองเหลืองมีความแข็งกว่าและให้ความต้านทานการสึกหรอดีกว่าสำหรับการใช้งานทางกล แต่มีค่าการนำไฟฟ้าต่ำกว่า (~28% IACS) อะลูมิเนียมเป็นตัวเลือกที่เบาที่สุดและไม่เป็นแม่เหล็ก แต่ไม่มีคุณสมบัติการนำไฟฟ้าหรือต้านจุลชีพไม่เท่ากัน สำหรับเคสอุปกรณ์ติดตั้ง LED ข้างต้น ทองแดงถือเป็นสิ่งสำคัญเนื่องจากลูกค้าจำเป็นต้องระบายความร้อนออกจากบอร์ดไดรเวอร์อย่างมีประสิทธิภาพ
