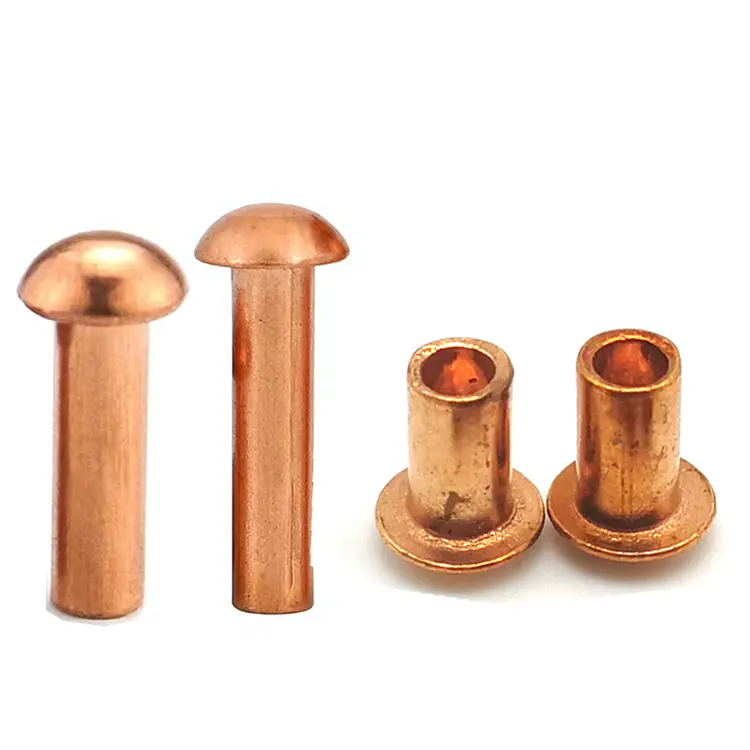

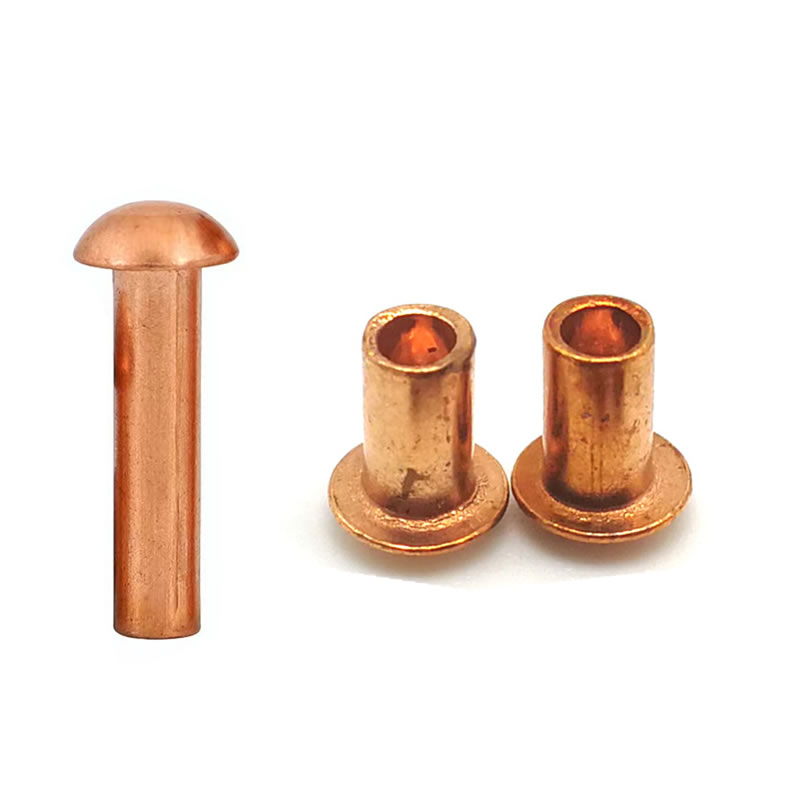

หมุดย้ำหัวเห็ดทองแดง

หมุดย้ำหัวเห็ดทองแดงเป็นส่วนประกอบทางกลที่ใช้ยึดวัสดุตั้งแต่ 2 ชิ้นขึ้นไป โดยทั่วไปแล้วพวกมันจะมีหัวที่มีรูปร่างเหมือนเห็ดและมีก้านแข็งหรือกึ่งกลวงที่ปลายอีกด้าน ระหว่างการติดตั้ง ปลายอีกด้านจะถูกตอกหรือกระแทกด้วยเครื่องตอกหมุดแบบพิเศษ ทำให้ปลายอีกด้านหนึ่งขยายออกและเข้ารูป จากนั้นจึงล็อคเข้าที่ Nuote Metals เป็นผู้เชี่ยวชาญด้านหมุดย้ำหัวเห็ดทองแดง เรามีข้อกำหนดจำเพาะของหมุดย้ำที่ครอบคลุม และใช้เครื่องตอกหมุดมากกว่า 40 เครื่องในขนาดต่างๆ เพื่อตอบสนองความต้องการของลูกค้า

ส่งคำถาม

รายละเอียดสินค้า

ตัวยึดแบบหัวกว้างที่ขจัดแหวนรอง

เมื่อยึดแผ่นทองแดงอ่อน แผงบาง หรือส่วนประกอบทองแดงตกแต่ง หัวหมุดย้ำมาตรฐานมักจะสร้างปัญหา เล็กเกินไปก็ทะลุผ่านได้ สูงเกินไปก็อึดอัด เพิ่มแหวนรองแยกต่างหาก จากนั้นคุณจะเพิ่มชิ้นส่วนพิเศษ การจัดการพิเศษ และจุดกัดกร่อนที่อาจเกิดขึ้นระหว่างโลหะที่ไม่เหมือนกัน

หมุดย้ำหัวเห็ดทองแดงจาก Nuote Metals แก้ปัญหาทั้งสามปัญหาได้ในคราวเดียว หัวเห็ดมีความกว้างเป็นพิเศษ คือ 2.0× ถึง 2.5× ของเส้นผ่านศูนย์กลางก้าน แต่มีความสูงต่ำ โดยจะกระจายแรงจับยึดไปทั่วพื้นที่ขนาดใหญ่ เหมือนกับแหวนรองในตัว แต่ยังคงรูปลักษณ์ที่ค่อนข้างต่ำ สำหรับการใช้งานกับทองแดง หมายความว่าคุณสามารถยึดแผ่นบางๆ โดยไม่มีรอยบุ๋ม กำจัดแหวนรองที่หลวม และรักษาความสวยงามตามธรรมชาติของทองแดงได้

อะไรทำให้หัวเห็ดแตกต่าง?

หัวเห็ดเป็นรูปแบบหัวหมุดย้ำที่กว้างที่สุด ชื่อของมันมาจากหมวกทรงโดมกว้างๆ ที่มีขอบโค้งมนคล้ายเห็ด

รูปทรงเรขาคณิตที่สำคัญ:

เส้นผ่านศูนย์กลางหัว:2.0× ถึง 2.5× เส้นผ่านศูนย์กลางด้าม (หัวกลมเพียง 1.6×)
ความสูงของศีรษะ:0.4× ถึง 0.5× เส้นผ่านศูนย์กลางด้าม (ต่ำกว่าหัวกลมที่ 0.7×)
ด้านล่าง:แบนโดยมีรัศมีเนื้อกว้างที่ทางแยกหัว-ก้าน
ขอบ:โค้งมน ไม่คม—ช่วยลดความเข้มข้นของความเค้นในทองแดงอ่อน

ทำไมเรื่องนี้ถึงสำคัญสำหรับทองแดง:

ทองแดงอ่อน (ความแข็งแรงของผลผลิต 70–100 MPa) หัวแคบจะรวมแรงและทำให้แผ่นเสียรูป หัวเห็ดกระจายแรงแบบเดียวกันนี้ไปบนวงแหวนทองแดงที่มีขนาดใหญ่กว่ามาก ทำให้แผ่นเรียบและข้อต่อแน่น ในหลายกรณี หัวเห็ดจะทำให้เครื่องซักผ้าแบบแบนแยกต่างหากโดยไม่จำเป็น ซึ่งช่วยประหยัดเวลาในการประกอบและขจัดปัญหากัลวานิกที่ไม่ตรงกัน

หัวเห็ดกับหัวกลม + แหวนรอง – การเปรียบเทียบโดยตรง

ปัจจุบันลูกค้าจำนวนมากใช้หมุดทองแดงหัวกลมพร้อมแหวนรองทองแดงหรือทองเหลืองแยกต่างหาก นี่คือวิธีเปรียบเทียบหัวเห็ด

ปัจจัย	หัวกลม + แหวนรอง	หัวเห็ดทองแดง	ข้อได้เปรียบ
พื้นที่แบริ่ง	ใหญ่ (เส้นผ่านศูนย์กลางแหวนรอง)	ใหญ่ (หัวรวม)	เทียบเท่า
จำนวนชิ้นส่วน	2 (หมุดย้ำ + แหวนรอง)	1 (หมุดย้ำเท่านั้น)	เห็ด – ง่ายกว่า
เวลาประกอบ	สูงกว่า – การจัดการเครื่องซักผ้า	ส่วนล่าง - ส่วนเดียว	เห็ด – เร็วขึ้น
ความเสี่ยงต่อการสูญเสียเครื่องซักผ้า	ใช่ – ระหว่างการจัดการ	ไม่มี	เห็ด – น่าเชื่อถือมากขึ้น
กัลวานิกไม่ตรงกัน	เป็นไปได้ถ้าแหวนรองเป็นโลหะผสมที่แตกต่างกัน	ไม่มี – หัวทองแดงแข็ง	เห็ด – ปลอดภัยกว่า
ความสูงของศีรษะ	หัวกลม+แหวนรอง	ต่ำกว่าหัวกลม	เห็ด – รายละเอียดที่ต่ำกว่า
เส้นทางการกัดกร่อน	รอยแยกระหว่างเครื่องซักผ้ากับแผ่น	ไม่มีรอยแยก	เห็ด – ดีกว่า

เมื่อใดที่ยังคงใช้เครื่องซักผ้า:หากคุณต้องการซีลกันน้ำ (เช่น แหวนรองนีโอพรีนสำหรับมุงหลังคา) เฉพาะหัวเห็ดเพียงอย่างเดียวก็ไม่สามารถทดแทนฟังก์ชันดังกล่าวได้ แต่สำหรับการกระจายโหลดทางกลเท่านั้น หัวเห็ดจะเข้ามาทดแทนโดยตรง

ข้อมูลจำเพาะทางเทคนิค - หมุดย้ำหัวเห็ดทองแดง

ผลิตตามมาตรฐาน DIN 674 (ของแข็ง) และ DIN 675 (กึ่งท่อ) มีเส้นผ่านศูนย์กลางหัวแบบกำหนดเอง

พารามิเตอร์	ค่า/ช่วง	มาตรฐานการทดสอบ/ความคลาดเคลื่อน
เส้นผ่านศูนย์กลางก้าน (ง)	2 – 12 มม	±0.05มม. (≤6มม.)
เส้นผ่านศูนย์กลางหัว (dk)	2.0×ล ถึง 2.5×ล	±0.2มม
ความสูงของหัว (k)	0.4×ล ถึง 0.5×d	±0.1มม
รัศมีเนื้อที่ทางแยก	0.5×ล ถึง 1.0×ล	±0.15มม
ความยาว (แอล)	4 – 50 มม	±0.3มม
ความต้านแรงดึง	220 – 280 เมกะปาสคาล	มาตรฐาน ASTM B152
แรงเฉือน	180 – 220 เมกะปาสคาล	มาตรฐาน ASTM F606
การนำไฟฟ้า	≥58 MS/ม. (C11000), ≥59 MS/ม. (C10200)	มาตรฐาน ASTM B193
ความบริสุทธิ์	≥99.7% (C11000), ≥99.99% (C10200)	มาตรฐาน ASTM E53
มาตรฐาน	ดิน 674 / ดิน 675, ISO 1051	กำหนดเองต่อรูปวาด

เกรดวัสดุ:

C11000 (ETP):ทองแดง 99.9% ออกซิเจน 0.04% หลังคาทั่วไป การใช้งานทางทะเล และการตกแต่ง

C10200 (ออฟเอชซี):ทองแดง 99.99% ปราศจากออกซิเจน การใช้งานด้านอิเล็กทรอนิกส์ที่สำคัญและไครโอเจนิก

ของแข็งและกึ่งท่อ – สำหรับรีเวททองแดงหัวกว้าง

คุณสมบัติ	เห็ดทองแดงแข็ง	เห็ดทองแดงกึ่งท่อ
กำลังตั้ง	100% (พื้นฐาน)	50–60%
แรงเฉือน	100%	80–85%
เสี่ยงต่อการบิดเบี้ยวของศีรษะ	สูงกว่า – หัวกว้างต้องการแรงควบคุม	ส่วนล่าง – การกอดอย่างอ่อนโยน
แอปพลิเคชั่นที่ดีที่สุด	ทองแดงหนา ข้อต่อโครงสร้าง	แผ่นบาง หลังคาปริมาณมาก
ความเร็วในการผลิต	ช้าลง	เร็วขึ้น 40–50%

ข้อมูลเชิงลึกที่สำคัญสำหรับทองแดง:เส้นผ่านศูนย์กลางขนาดใหญ่ของหัวเห็ดหมายความว่ามีความไวต่อแรงกดทับมากกว่าหัวที่เล็กกว่า การใช้แรงมากเกินไปอาจทำให้โดมแบนหรือทำให้ขอบกว้างบิดเบี้ยวได้ หมุดย้ำหัวเห็ดแบบกึ่งท่อช่วยลดแรงยึดเกาะได้เกือบครึ่งหนึ่ง ทำให้เป็นตัวเลือกที่ปลอดภัยกว่าสำหรับแผ่นทองแดงที่มีขนาดต่ำกว่า 3 มม. สำหรับทองแดงที่หนาขึ้นหรือกำลังรับแรงเฉือนสูงสุด ให้เลือกของแข็งแล้วใช้เครื่องอัดที่ปรับเทียบแล้ว

การตกแต่งพื้นผิว – คงความน่าดึงดูดตามธรรมชาติของทองแดง

หมุดทองแดงของหัวเห็ดมักจะมองเห็นได้บนพื้นผิวที่เสร็จแล้ว เช่น หลังคา ด้านหน้า และตัวเรือ ดังนั้นการเลือกการตกแต่งขั้นสุดท้ายจึงเป็นเรื่องสำคัญ

เสร็จสิ้นที่มีอยู่:

ทองแดงขัดเงาสดใสเหมือนกระจกสำหรับแผงตกแต่ง
คราบธรรมชาติ – สีน้ำตาลเขียวแก่สำหรับการฟื้นฟูทางทะเลและสถาปัตยกรรม
เคลือบแลคเกอร์ – เคลือบใสเพื่อรักษาสีทองแดงภายในอาคารให้สว่าง
กระป๋อง – สีขาวเงิน บัดกรีได้ ลดศักย์ไฟฟ้า
ชุบนิกเกิล-เทาเงิน ทนทานต่อการสึกหรอ

คำแนะนำของเรา:สำหรับหลังคาทองแดงกลางแจ้งหรือตัวเรือ ให้เลือกแบบธรรมชาติหรือแบบขัดเงาโดยไม่ต้องชุบ คราบของทองแดงช่วยปกป้องหมุดย้ำและผสมกับทองแดงที่อยู่รอบๆ สำหรับแผงตกแต่งภายในอาคารที่คุณต้องการรักษาความสว่าง ให้เลือกแบบเคลือบ สำหรับแผ่นกราวด์ไฟฟ้าที่มีปัญหาเรื่องการเกิดออกไซด์ ให้เลือกแบบกระป๋อง

Nuote Metals – ความเชี่ยวชาญในการผลิตหัวเห็ดทองแดง

Nuote Metals มีความเชี่ยวชาญในการผลิตตัวยึดทองแดงมานานกว่า 20 ปีจากโรงงานที่ได้รับการรับรอง ISO 9001:2015 ในประเทศจีน เราส่งออกไปยังกว่า 50 ประเทศ ให้บริการผู้รับเหมามุงหลังคา ช่างก่อสร้างทางทะเล และช่างโลหะด้านสถาปัตยกรรม

ทำไมหมุดทองแดงหัวเห็ดของเราจึงทำงานได้ดีกว่า:

1. เครื่องมือหัวกว้างที่ออกแบบมาสำหรับการไหลของทองแดง

การขึ้นรูปหัว 2.5×d ด้วยทองแดงอ่อนโดยไม่แตกร้าวต้องใช้แม่พิมพ์มากกว่ามาตรฐาน เราใช้การขึ้นรูปแบบหลายขั้นตอน — 3-5 จังหวะ — เพื่อให้ทองแดงค่อยๆ ไหลเข้าสู่รูปทรงศีรษะที่กว้าง แม่พิมพ์ของเราได้รับการขัดเงาเพื่อขจัดรอยขีดข่วนเล็กๆ ที่ทำให้เกิดรอยแตกร้าว

2. รัศมีเนื้อควบคุม

จุดเชื่อมต่อระหว่างหัวไม้กว้างกับก้านเป็นบริเวณที่มีแรงเค้นสูงสุด เรารักษารัศมีของชิ้นเนื้อขั้นต่ำไว้ที่ 0.5×d และตรวจสอบด้วยการวัดด้วยแสงที่กำลังขยาย 10 เท่า รัศมีอันแหลมคมจะแตก ของเราจะไม่

3. การทดสอบวัสดุจริง

เราทดสอบหมุดทองแดงของหัวเห็ดบนแผ่นทองแดงจริง (ไม่ใช่คูปองมาตรฐาน) เพื่อตรวจสอบความต้านทานการดึงทะลุและการเสียรูปของส่วนหัว สำหรับลูกค้าที่มีความหนาทองแดงเฉพาะ เราจะจัดเตรียมชุดตัวอย่างก่อนการผลิตพร้อมรายงานการตั้งค่า

4. การตรวจสอบย้อนกลับแบบเต็ม

การจัดส่งทุกครั้งจะมีใบรับรองวัสดุ ASTM B152 และรายงานค่าการนำไฟฟ้า เราเปิดเผยข้อมูลการตรวจสอบอย่างเปิดเผย เนื่องจากประสิทธิภาพของหัวกว้างขึ้นอยู่กับรูปทรงที่คุณไม่สามารถมองเห็นได้ด้วยตาเปล่า

วิศวกรรมระดับการใช้งานนี้เป็นเหตุผลว่าทำไมบริษัทมุงหลังคา ผู้สร้างเรือ และผู้ประกอบสถาปัตยกรรมจึงเลือก Nuote Metals สำหรับหมุดย้ำหัวเห็ดทองแดง

คำถามที่พบบ่อย

คำถามที่ 1: หมุดย้ำหัวเห็ดทองแดงสามารถแทนที่หัวกลมและแหวนรองได้จริงหรือ

ตอบ: ใช่ในการใช้งานทางกลส่วนใหญ่ เส้นผ่านศูนย์กลาง 2.0×–2.5× ของหัวเห็ดทำให้มีพื้นที่ตลับลูกปืนเทียบเท่ากับแหวนรองแบบเรียบมาตรฐาน โดยจะกำจัดแหวนรองที่แยกจากกัน ขั้นตอนการจัดการ และรอยแยกระหว่างแหวนรองกับแผ่นที่อาจเกิดการกัดกร่อนได้ อย่างไรก็ตาม หากเครื่องซักผ้าของคุณมีฟังก์ชันการปิดผนึก เช่น เครื่องซักผ้านีโอพรีนสำหรับหลังคากันน้ำ แค่หัวเห็ดเพียงอย่างเดียวก็ไม่สามารถทดแทนสิ่งนั้นได้ สำหรับการกระจายโหลดเท่านั้น จะใช้แทนโดยตรง Nuote Metals สามารถให้คำแนะนำโดยพิจารณาจากการออกแบบข้อต่อเฉพาะของคุณและว่าจำเป็นต้องมีการปิดผนึกหรือไม่

คำถามที่ 2: หัวเห็ดที่กว้างจะทำให้แผ่นทองแดงบาง ๆ เสียรูประหว่างการตั้งค่าหรือไม่

ตอบ: ไม่ใช่หากคุณใช้แรงในการตั้งค่าที่ถูกต้องและตัวกล้องกึ่งท่อ หัวที่กว้างช่วยลดความเสี่ยงของการบุ๋มได้จริง เนื่องจากจะกระจายแรงจับยึดไปยังพื้นที่ขนาดใหญ่ ความเสี่ยงที่แท้จริงคือการตั้งค่ามากเกินไป: การใช้แรงมากเกินไปจะทำให้โดมแบน และอาจทำให้ทองแดงบางๆ รอบขอบส่วนหัวบิดเบี้ยวได้ สำหรับแผ่นทองแดงที่มีขนาดต่ำกว่า 2 มม. เราแนะนำให้ใช้หมุดย้ำหัวเห็ดแบบกึ่งท่อและแท่นอัดที่ปรับเทียบแล้วโดยตั้งค่าไว้ที่ 50–60% ของแรงที่ใช้กับเหล็ก นอกจากนี้ เรายังจัดหาทั่งแบนที่ตรงกับหรือเกินเส้นผ่านศูนย์กลางของศีรษะด้วย เพื่อป้องกันไม่ให้ศีรษะป้อง ด้วยการควบคุมเหล่านี้ ทองแดงบางๆ จะยังคงแบนและข้อต่อยังคงแน่นอยู่

คำถามที่ 3: หมุดย้ำหัวเห็ดทองแดงเหมาะสำหรับตัวเรือและการต่อเรือหรือไม่

ตอบ: ใช่ หมุดย้ำหัวเห็ดทองแดงเป็นทางเลือกแบบดั้งเดิมสำหรับการต่อเรือไม้ และยังคงใช้อยู่ในปัจจุบันสำหรับหุ้มทองแดง พื้นระเบียง และตกแต่ง หัวกว้างยึดปลอกทองแดงไว้อย่างแน่นหนาโดยไม่ทำให้ทองแดงอ่อนขาด คราบธรรมชาติช่วยป้องกันการกัดกร่อนของน้ำเค็ม โปรไฟล์ต่ำแบบเรียบหรูช่วยลดการลากและการกีดขวาง สำหรับการใช้งานทางทะเล เราแนะนำให้ใช้หมุดย้ำหัวเห็ดที่เป็นทองแดงซึ่งมีผิวธรรมชาติหรือขัดเงา ไม่มีการชุบ ซึ่งอาจทำให้เกิดความแตกต่างทางไฟฟ้ากับข้อต่อที่เป็นทองแดงหรือทองเหลือง Nuote Metals เป็นผู้จัดหาหมุดย้ำเหล่านี้ให้กับผู้สร้างเรือทั่วยุโรปและอเมริกาเหนือ สำหรับปลอกทองแดงบาง อาจเลือกใช้แบบกึ่งท่อเพื่อหลีกเลี่ยงการบีบอัดทองแดงมากเกินไป
