หมุดย้ำหัวกลมทองแดง

หมุดย้ำหัวกลมทองแดง – เมื่อการนำไฟฟ้าต้องรอดจากการสั่นสะเทือนและการกระแทก

ในการเชื่อมต่อไฟฟ้าส่วนใหญ่ หมุดย้ำหัวแบนหรือหัวเทเปอร์จะทำงานได้ดี แต่การติดข้อต่อนั้นไว้กับมอเตอร์สั่น อุปกรณ์สำหรับเดินทะเลที่ถูกคลื่นซัด หรือสายดินสำหรับรถราง และกฎเกณฑ์ก็เปลี่ยนไป หัวไม้ทรงต่ำซึ่งช่วยประหยัดพื้นที่กลายเป็นภาระ: ใช้วัสดุบนด้ามน้อยลง ความต้านทานการดึงออกต่ำลง การคลายตัวเร็วขึ้นภายใต้แรงกระแทก

หมุดย้ำหัวกลมทองแดงแก้ปัญหานี้ ที่ Nuote Metals เราผสมผสานทองแดงที่มีความบริสุทธิ์สูง (C11000 หรือ C10200) เข้ากับหัวทรงโดมลึกที่ดูดซับแรงกระแทก ต้านทานการคลายตัวของแรงสั่นสะเทือน และรักษาสภาพการนำไฟฟ้าที่มีความต้านทานต่ำมานานหลายทศวรรษ นี่ไม่ใช่รีเวททองแดงสำหรับงานทั่วไป เป็นตัวยึดที่ออกแบบมาเพื่อข้อต่อไฟฟ้าและข้อต่อทางทะเลที่ทนทานที่สุด

ปัญหาที่แท้จริง – บริเวณหลวมในอุปกรณ์ที่มีการสั่นสะเทือนสูง

การสั่นสะเทือนเป็นภัยเงียบของข้อต่อไฟฟ้า สายดินที่คลายออก 0.1 มม. สามารถเพิ่มความต้านทาน ทำให้เกิดความร้อน และพังได้ในที่สุด หมุดทองแดงหัวแบนมาตรฐานอาศัยแรงจับยึดเพียงอย่างเดียว—ภายใต้การสั่นสะเทือนอย่างต่อเนื่อง แรงนั้นจะลดลง

หมุดทองแดงหัวกลมเปลี่ยนฟิสิกส์:

• รูปทรงโดมทำหน้าที่เป็นตัวดูดซับแรงกระแทก– พลังงานกระแทกกระจายไปทั่วพื้นผิวโค้ง แทนที่จะมุ่งไปที่จุดเชื่อมต่อหัว-ก้าน
• มีมวลวัสดุมากกว่าก้าน– ความต้านทานการดึงออกสูงกว่าเทียบเท่ากับหัวแบน 25–30%

• แนวโน้มการล็อคตัวเอง– เมื่อตั้งค่าอย่างเหมาะสม หัวร้านทรงโดมจะสร้างกลไกล็อคที่ป้องกันการคลายตัว

ข้อมูลภาคสนาม:ในการทดสอบแรงกระแทกแบบตกกระแทก หมุดทองแดงหัวกลมของเราดูดซับพลังงานได้มากกว่าหมุดทองแดงหัวแบนที่มีเส้นผ่านศูนย์กลางเท่ากันถึง 35% ในการทดสอบการสั่นสะเทือน (10–2000 Hz, 10 กรัม) อุปกรณ์จะรักษาแรงจับยึดไว้นานขึ้น 3 เท่า ก่อนที่จะแสดงการคลายตัวที่วัดได้

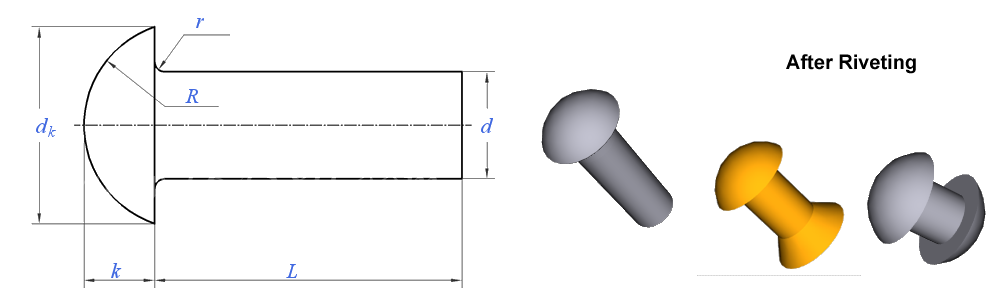

ข้อมูลจำเพาะทางเทคนิค – หมุดย้ำหัวกลมทองแดง

ผลิตตามมาตรฐาน DIN 660 (1–8 มม.) และเทียบเท่า DIN 124 (10–36 มม.) ขนาดที่กำหนดเองที่มีอยู่

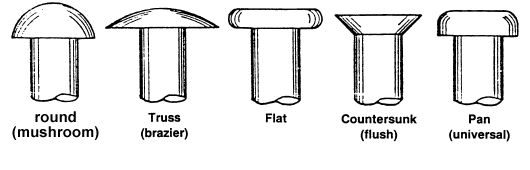

หัวกลม กับ หัวแบน กับ หัวเทเปอร์ – สำหรับงานทองแดงเท่านั้น

นี่ไม่ใช่การเปรียบเทียบส่วนหัวทั่วไป มีความเฉพาะเจาะจงกับความอ่อนและการนำไฟฟ้าของทองแดง

หัวกลม:ดีที่สุดสำหรับการสั่นสะเทือนและการกระแทก โดมดูดซับแรงกระแทกและป้องกันการคลายตัว โปรไฟล์ที่สูงขึ้นเล็กน้อย เหมาะสำหรับขั้วต่อมอเตอร์ อุปกรณ์ทางทะเล การต่อลงดินของราง

หัวแบน:เหมาะที่สุดสำหรับพื้นผิวเตี้ยและไร้สิ่งกีดขวาง ไม่จำเป็นต้องเคาเตอร์ซิงค์ แต่ทนต่อแรงกระแทกได้น้อยกว่า—ไม่เหมาะสำหรับข้อต่อที่มีการสั่นสะเทือน

จม:เหมาะที่สุดสำหรับการขัดผิวแบบฟลัช ต้องมีรูเรียว หัวที่บางที่สุด = ความต้านทานแรงกระแทกต่ำที่สุด หลีกเลี่ยงข้อต่อทองแดงที่มีการสั่นสะเทือนสูง

คำแนะนำของเรา:หากข้อต่อสั่น ให้เลือกหมุดย้ำหัวกลมทองแดงจาก Nuote Metals การลงโทษโปรไฟล์ขนาดเล็กนั้นคุ้มค่ากับการเพิ่มความน่าเชื่อถือของข้อต่ออย่างมาก

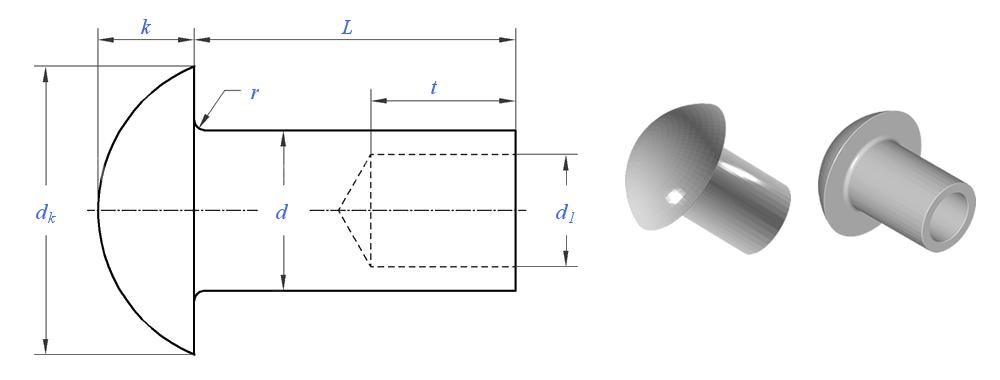

ของแข็งและกึ่งท่อ – สำหรับข้อต่อทองแดงที่สั่นสะเทือนได้ง่าย

ข้อมูลเชิงลึกที่สำคัญ:เพื่อต้านทานแรงสั่นสะเทือนสูงสุด ให้เลือกแบบทึบ ก้านที่เต็มไปจะสร้างกลไกการล็อคที่แข็งแกร่งยิ่งขึ้น กึ่งท่อจะเซ็ตตัวได้เร็วกว่า แต่มีความทนทานต่อการคลายตัวในระยะยาวน้อยกว่าเล็กน้อย

วิธีที่วิศวกรของ Nuote Metals ใช้หมุดย้ำหัวกลมทองแดงเพื่อการกระแทก

ซัพพลายเออร์หมุดทองแดงส่วนใหญ่เพียงแค่หัวลวดเย็นแล้วจัดส่ง เราทำได้มากกว่า เนื่องจากหมุดทองแดงหัวกลมล้มเหลวแตกต่างจากหัวแบน

ความท้าทายในการขึ้นรูป:

ทองแดงแข็งตัวอย่างรวดเร็ว เมื่อสร้างโดมลึก วัสดุจะต้องไหลโดยไม่แตกร้าวที่ทางแยกหัว-ก้าน เครื่องมือของเราใช้:

การขึ้นรูปหลายขั้นตอนแบบก้าวหน้า– สามถึงห้าจังหวะแทนที่จะเป็นหนึ่งจังหวะ ช่วยลดความเข้มข้นของความเครียด

พื้นผิวแม่พิมพ์ขัดเงา– ป้องกันรอยขีดข่วนขนาดเล็กที่กลายเป็นจุดเริ่มต้นของรอยแตก

ควบคุมการหลอม– เราทำให้ลวดอ่อนลงระหว่างขั้นตอนเพื่อคืนความเหนียว

การทดสอบแรงกระแทกที่เราทำ:

หมุดทองแดงหัวกลมทุกชุดได้รับการทดสอบสำหรับ:

ผลกระทบน้ำหนักลดลง– น้ำหนัก 5 กก. จาก 500 มม. วัดการเสียรูปและการแตกร้าว

ความเหนื่อยล้าจากการสั่นสะเทือน– ความถี่กวาด 10–2000 Hz เป็นเวลา 8 ชั่วโมง วัดการคงโหลดของแคลมป์

การตรวจสอบเนื้อหัว-ก้าน– กำลังขยาย 20 เท่าเพื่อตรวจสอบความสมบูรณ์ของรัศมี

เหตุใดสิ่งนี้จึงสำคัญสำหรับคุณ:

หมุดย้ำหัวกลมทองแดงที่แตกร้าวภายใต้แรงกระแทกจะทำให้วงจรกราวด์ทั้งหมดล้มเหลว การควบคุมกระบวนการของเราช่วยให้มั่นใจได้ว่าหมุดย้ำทุกตัวจะดูดซับแรงกระแทก แทนที่จะส่งไปที่ข้อต่อ

วิศวกรรมเฉพาะด้านการใช้งานนี้คือเหตุผลที่ Nuote Metals จำหน่ายหมุดย้ำหัวกลมทองแดงให้กับผู้ผลิตมอเตอร์ ผู้รับเหมาทางทะเล และบริษัทส่งสัญญาณรางรถไฟในกว่า 50 ประเทศ

การติดตั้งข้อต่อที่เสี่ยงต่อการสั่นสะเทือน

ขนาดรู:d + 0.05 มม. ถึง d + 0.1 มม. แน่นกว่าเหล็ก ทองแดงไหลมาอุดรู

กำลังการตั้งค่า:แรงยึดเหล็ก 40–60% แรงที่มากเกินไปทำให้โดมแบนและลดการดูดซับแรงกระแทก

การเลือกทั่งตีเหล็ก:ใช้ทั่งเว้าที่เข้ากันกับรัศมีโดม ทั่งแบนจะทำให้ศีรษะเสียรูปและทำให้เกิดความเครียด

การสร้างหัวร้าน:เพื่อให้ได้ความต้านทานแรงสั่นสะเทือนสูงสุด ให้สร้างหัวร้านที่โค้งมนเต็ม ไม่ใช่หัวแบน โปรไฟล์โค้งมนกระจายโหลดได้ดีขึ้น

การเตรียมไฟฟ้า:ทำความสะอาดพื้นผิวทั้งหมดด้วยไอโซโพรพิลแอลกอฮอล์ สำหรับการเชื่อมต่อที่มีกระแสไฟเกิน 10A ให้ใช้หมุดย้ำชุบดีบุกหรือชุบเงินเพื่อป้องกันการเกิดออกไซด์

ระยะขอบ:≥1.5×d จากศูนย์กลางรูถึงขอบวัสดุ

คำถามที่พบบ่อยเกี่ยวกับหมุดย้ำหัวกลมทองแดง

คำถามที่ 1: เหตุใดฉันจึงต้องเลือกหมุดทองแดงหัวกลมแทนที่จะเป็นหัวแบนสำหรับการต่อสายดินไฟฟ้า

ตอบ: การตัดสินใจขึ้นอยู่กับการสั่นสะเทือนและการกระแทก หากข้อต่อสายดินของคุณอยู่กับที่ เช่น บัสบาร์ในแผงที่แห้งและมั่นคง หมุดทองแดงหัวแบนจะทำงานได้ดีและประหยัดพื้นที่ แต่หากข้อต่อประสบกับการสั่นสะเทือน (มอเตอร์ เครื่องกำเนิดไฟฟ้า รถราง เครื่องยนต์ทางทะเล) หรือการกระแทก (การกระทำของคลื่น เครื่องจักรกลหนัก) หัวกลมเป็นตัวเลือกที่ดีกว่า หัวทรงโดมมีวัสดุมากกว่าก้าน 25–30% ซึ่งเพิ่มความต้านทานการดึงออก ที่สำคัญรูปทรงโดมดูดซับแรงกระแทกแทนที่จะส่งไปที่ข้อต่อ ในการทดสอบของเรา หมุดทองแดงหัวกลมจะรักษาแรงจับยึดได้นานกว่าหัวแบน 3 เท่าภายใต้โปรไฟล์การสั่นสะเทือนเดียวกัน Nuote Metals แนะนำให้ใช้หัวกลมสำหรับการใช้งานสายดินใดๆ ที่อุปกรณ์เคลื่อนที่หรือสั่นสะเทือน

คำถามที่ 2: ความอ่อนของทองแดงส่งผลต่อการตั้งหมุดย้ำหัวกลมอย่างไร หัวสามารถเสียรูปได้ง่ายเกินไปหรือไม่?

ตอบ: ทองแดงอ่อนกว่าเหล็ก ดังนั้นจึงเสียรูปได้ง่ายกว่า แต่จริงๆ แล้วจะเป็นข้อได้เปรียบเมื่อควบคุมอย่างถูกต้อง สิ่งสำคัญคือการใช้แรงในการตั้งค่าที่เหมาะสม (40–60% ของสิ่งที่คุณใช้กับเหล็ก) และทั่งตีแบบเว้าที่ตรงกับรัศมีโดม หากคุณตั้งค่ามากเกินไป โดมจะแบนราบ ลดการดูดซับแรงกระแทกและความต้านทานการดึงออก หากคุณตั้งค่าต่ำกว่าปกติ ส่วนหัวของร้านจะมีรูปร่างไม่เต็มที่และข้อต่อจะคลายออก ที่ Nuote Metals เรามีเส้นโค้งแรงและข้อมูลจำเพาะของทั่งตีเหล็กที่แนะนำในทุกคำสั่งซื้อ นอกจากนี้เรายังมีหมุดย้ำหัวกลมทองแดงแบบกึ่งท่อ ซึ่งต้องใช้แรงที่ต่ำกว่าและให้อภัยได้มากกว่าในการตั้งค่าอัตโนมัติที่มีปริมาณมาก

คำถามที่ 3: หมุดย้ำหัวกลมทองแดงสามารถใช้กับบัสบาร์หรือแผงอะลูมิเนียมได้หรือไม่

ตอบ: เฉพาะในสภาพแวดล้อมที่แห้งและในร่มเท่านั้น และถึงอย่างนั้น เราขอแนะนำให้ใช้ความระมัดระวัง ทองแดงและอลูมิเนียมมีความแตกต่างกันทางไฟฟ้า ในที่ที่มีความชื้น (แม้แต่ความชื้น) การสัมผัสโดยตรงจะสร้างเซลล์กัลวานิกที่จะกัดกร่อนอะลูมิเนียม สำหรับการใช้งานกลางแจ้ง ในทะเล หรือเปียก ห้ามเชื่อมต่อหมุดทองแดงกับอะลูมิเนียมโดยตรง หากคุณต้องเชื่อมทองแดงและอะลูมิเนียม ให้พิจารณา: (a) ใช้แหวนรองเปลี่ยนผ่านโลหะคู่ (b) หมุดทองแดงเคลือบดีบุก (ดีบุกลดศักย์ไฟฟ้า) หรือ (c) เปลี่ยนไปใช้หมุดอะลูมิเนียมสำหรับด้านอะลูมิเนียม Nuote Metals จำหน่ายหมุดทองแดงและอลูมิเนียม เราสามารถช่วยคุณเลือกวัสดุที่เหมาะสมสำหรับข้อต่อและสภาพแวดล้อมเฉพาะของคุณได้
