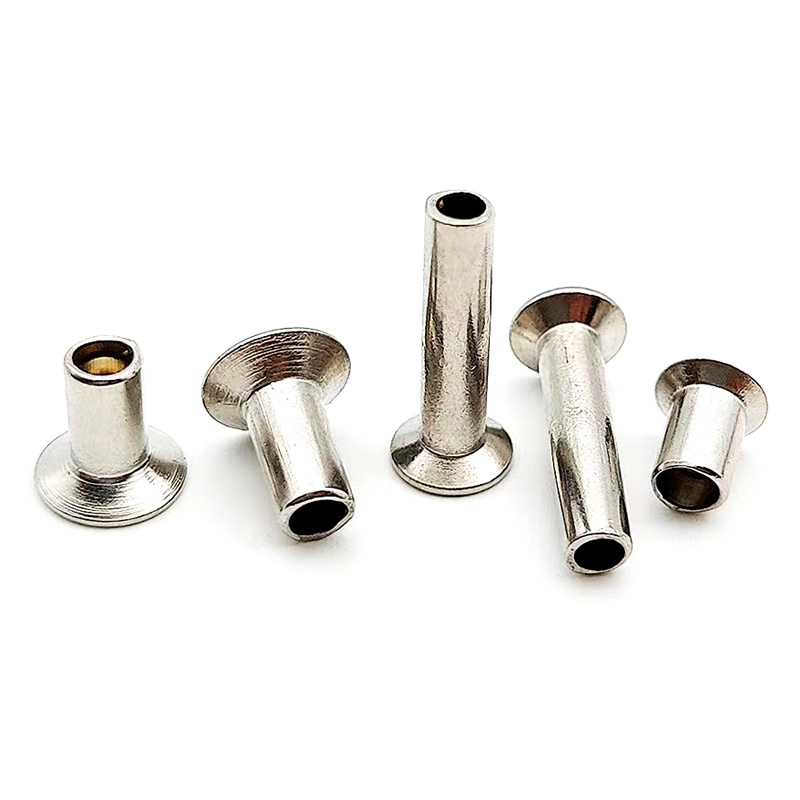

รีเวทกึ่งกลวงหัวเทเปอร์จม

หมุดย้ำกึ่งกลวงหัวเทเปอร์รวมส่วนที่ยื่นออกมาเป็นศูนย์ด้วยแรงการตั้งค่าน้อยลง 70% หัวเรียวราบกับพื้นผิว ช่องกึ่งกลวงช่วยลดแรงในการตั้งค่าได้ประมาณ 70% เมื่อเทียบกับรีเวท ตัน การตั้งค่าที่รวดเร็ว ฟลัชเสร็จสิ้น ไม่มีอุปสรรค์ ไม่มีการรบกวน

นี่คือหมุดย้ำที่คุณระบุเมื่อพื้นผิวต้องเรียบและสายการประกอบต้องเคลื่อนที่ต่อไป

การคว้านรูเทเปอร์กับหัวแบน – ความแตกต่างแบบ Flush-Finish

เลือกหัวเทเปอร์เมื่อ:ข้อต่อจะต้องเรียบสนิท หมุดย้ำอยู่บนพื้นผิวเลื่อนหรือส่วนที่ผสมพันธุ์ หัวที่ยื่นออกมาอาจรบกวนการประกอบ คุณต้องการพื้นผิวเรียบแต่ยังคงต้องการการติดตั้งที่รวดเร็วและแรงต่ำ

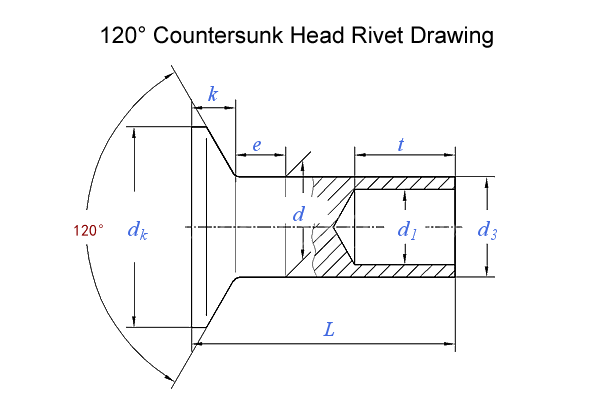

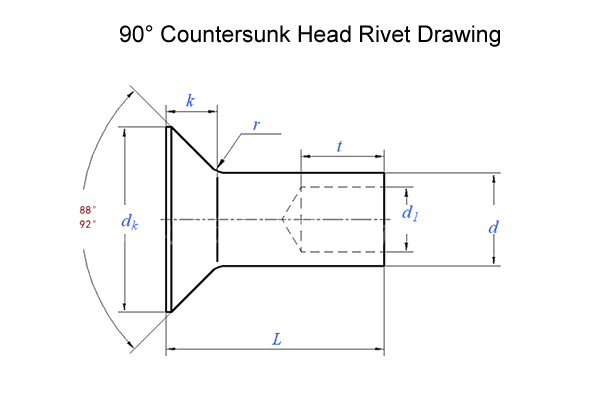

มุมของศีรษะ – 90° เทียบกับ 120° เทียบกับอื่นๆ

จับคู่เครื่องมือเคาเตอร์ซิงค์ของคุณ หมุดย้ำที่มีมุมไม่ถูกต้องอาจนั่งหยิ่งหรือนั่งลึกเกินไป เราขอแนะนำให้จับคู่มุมของดอกเคาเตอร์ซิงค์ที่มีอยู่ของคุณ หากคุณไม่แน่ใจ มุม 90° จะเป็นมุมที่พบบ่อยที่สุดและใช้ได้กับดอกเคาเตอร์ซิงค์มาตรฐานส่วนใหญ่

วัสดุและการตกแต่ง – สิ่งที่เรานำเสนอ

วัสดุ:เหล็กคาร์บอน (ชุบสังกะสี), สแตนเลส (304/316, พาสซีฟ), ทองเหลือง (C2680), ทองแดง (C11000), อลูมิเนียม (1100/5052/5056)

เสร็จสิ้น:ชุบสังกะสี, ชุบนิกเกิล, พาสซีฟเวต, แล็กเกอร์, ออกไซด์สีดำ, ธรรมดา

การใช้งานจริงเพียงครั้งเดียว – กล่องหุ้มแผงควบคุมอิเล็กทรอนิกส์

ผู้ผลิตแผงควบคุมอุตสาหกรรมจำเป็นต้องติดตั้งส่วนประกอบภายในตู้โลหะโดยไม่มีตัวยึดที่ยื่นออกมา แผงต้องเรียงซ้อนกัน หมุดย้ำหัวกลมรุ่นก่อนหน้าขูดกับแผงผสมพันธุ์ระหว่างการประกอบและสร้างช่องว่าง การเคาเตอร์ซิงค์เป็นส่วนหนึ่งของกระบวนการของพวกเขาอยู่แล้ว – พวกเขาแค่ต้องการหมุดย้ำที่ถูกต้อง

เราจัดหาหมุดย้ำกึ่งกลวงหัวเทเปอร์สแตนเลส – ก้าน 4.0 มม., หัว 8.0 มม., มุม 90°, ความยาวลำกล้อง 10.0 มม., ผิวเคลือบแบบพาสซีฟ หัววางราบกับพื้นผิวแผง – ไม่ต้องขูด และไม่มีช่องว่างอีกต่อไป แรงการตั้งค่าการตัดช่องกึ่งกลวงจาก 3.5 ตันเป็น 1.0 ตัน ลูกค้าทดสอบหมุดย้ำ 1,000 ตัวบนแผง 500 แผง หลังจากรอบการประกอบ 10,000 รอบ ความล้มเหลวเป็นศูนย์ ตอนนี้พวกเขาสั่งหมุดย้ำกึ่งกลวงหัวเทเปอร์จมเป็นชุดจำนวน 150,000 ชิ้นต่อปี

เกี่ยวกับบริษัทของเรา – และวิธีที่เราสร้างรีเวทตามสั่งของคุณ

เราคือผู้ผลิตอุปกรณ์ยึดในตงกวนซึ่งมีประสบการณ์มากกว่าทศวรรษในด้านความเย็น เราเชี่ยวชาญด้านหมุดย้ำกึ่งกลวงสำหรับกลุ่มวัสดุห้ากลุ่ม ได้แก่ เหล็กกล้าคาร์บอน สแตนเลส ทองเหลือง ทองแดง และอะลูมิเนียม โดยมีเส้นผ่านศูนย์กลางด้ามตั้งแต่ 0.8 มม. ถึง 10 มม.

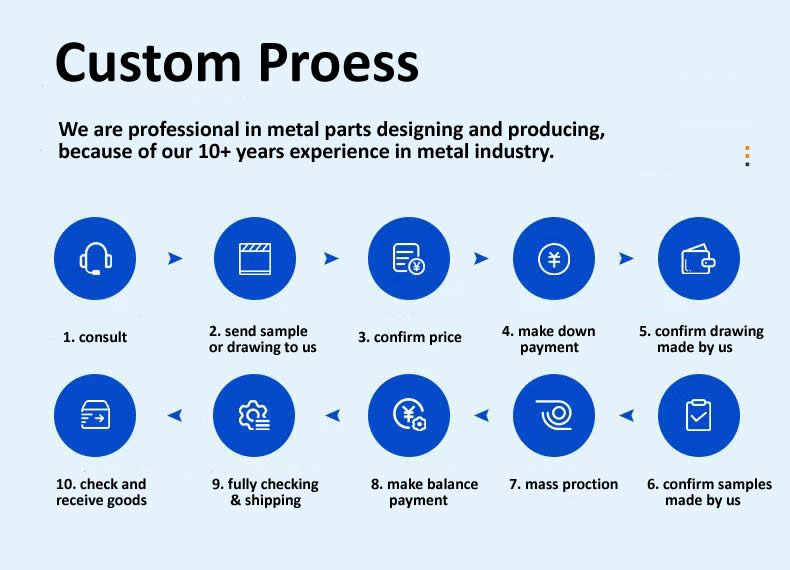

นี่คือวิธีที่เราทำงานร่วมกับคุณตั้งแต่การออกแบบจนถึงการจัดส่ง:

1. การให้คำปรึกษา– คุณแชร์รูปวาด ความหนาของวัสดุ มุมหัว และข้อกำหนดด้านปริมาณ เราหารือเกี่ยวกับการใช้งานของคุณและแนะนำข้อกำหนดที่เหมาะสมที่สุด

2. การวาดและใบเสนอราคา– วิศวกรของเราเตรียมแบบการผลิตตามความต้องการของคุณ เราเสนอราคาที่ชัดเจน ทั้งราคาชิ้นส่วน ต้นทุนเครื่องมือ (ถ้ามี) และระยะเวลารอคอยสินค้า

3. การอนุมัติการวาดภาพ– เราส่งแบบร่างไปให้คุณเพื่อยืนยัน ไม่มีการผลิตใด ๆ เริ่มต้นขึ้นหากคุณไม่ลงนาม

4. การผลิตตัวอย่าง– เราผลิตสินค้าชิ้นแรก (20–50 ชิ้น) และจัดส่งให้คุณทดสอบ เราตรวจสอบมุมของส่วนหัว ความลึกของโพรง ขนาด และการตกแต่งก่อนที่จะออกจากโรงงานของเรา

5. การผลิตจำนวนมาก– เมื่อได้รับการอนุมัติตัวอย่าง เราจะดำเนินการกับเครื่องควบคุมความเย็นจำนวน 45 เครื่องของเราเต็มจำนวน

6. การตรวจสอบคุณภาพ– การเรียงลำดับด้วยแสง 100% สำหรับมิติที่สำคัญ ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง ออกเอกสารฉบับเต็ม – รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้อง

7. การจัดส่งสินค้า– บรรจุตามความต้องการของคุณ เอกสารฉบับเต็มที่แนบมาด้วย

8. การติดตามผล– เราตรวจสอบว่าทุกอย่างมาถึงและทำงานได้ตามที่คาดไว้

เวลานำตัวอย่าง:5-7 วันสำหรับข้อกำหนดมาตรฐาน เครื่องมือที่กำหนดเอง: 15–20 วัน

เหตุใดลูกค้าจึงเลือกเรา - ผลตอบรับจริง

ผู้ผลิตที่ใช้หมุดย้ำกึ่งกลวงหัวเทเปอร์ของเรากลับมาหาเราด้วยเหตุผลเดียวกัน:

การยื่นออกมาเป็นศูนย์– หัวอยู่ในแนวราบกับพื้นผิว ไม่มีอุปสรรคไม่มีการแทรกแซง

การตั้งค่าแรงต่ำ– แรงน้อยกว่าหมุดย้ำแข็งถึง 70% ปกป้องแผงบางๆ

มุมศีรษะสม่ำเสมอ– 90°, 120° หรือกำหนดเอง – ได้รับการตรวจสอบในทุกบทความแรก

ตัวอย่างด่วน – 5–7 วัน

เราทำงานร่วมกับผู้ผลิตในด้านตู้อิเล็กทรอนิกส์ อุปกรณ์ตกแต่งภายในรถยนต์ แผงการบินและอวกาศ การผลิตแผ่นโลหะ เครื่องใช้ไฟฟ้า และป้าย ทั่วทั้งอเมริกาเหนือ ยุโรป และเอเชีย

คำถามสองข้อที่เราตอบบ่อยๆ

ถาม: "วิธีที่ดีที่สุดเพื่อให้แน่ใจว่าหัวเทเปอร์จมอยู่ในระนาบเดียวกับพื้นผิวหลังการติดตั้งคืออะไร"

ตอบ: มีสามสิ่งที่กำหนดความพอดีแบบฝัง: มุมของหัวรีเวทต้องตรงกับเครื่องมือเคาเตอร์ซิงค์ของคุณ ความลึกของเคาเตอร์ซิงค์ต้องตรงกับความสูงของหัว และต้องใช้แรงเซ็ตติ้งอย่างเท่าเทียมกัน เราขอแนะนำให้ตั้งค่าหมุดทดสอบกับตัวอย่างวัสดุจริงของคุณก่อนการผลิต หากศีรษะนั่งหยิ่ง แสดงว่าเคาเตอร์ซิงค์ตื้นเกินไปหรือมุมไม่ถูกต้อง หากอยู่ลึกเกินไป ดอกเคาเตอร์ซิงค์ก็ลึกเกินไป ความพอดีแบบเรียบเสมอกันหมายความว่าคุณจะไม่รู้สึกถึงขอบศีรษะเมื่อคุณใช้นิ้วลูบไปตามพื้นผิว เนื่องจากเป็นแบบไร้รอยต่อ เราสามารถจัดหาเครื่องมือการตั้งค่าที่เข้ากันซึ่งรับประกันแรงกดที่สม่ำเสมอและพอดีสม่ำเสมอ

ถาม: "เมื่อใดที่ฉันไม่ควรใช้หมุดย้ำกึ่งกลวงหัวเทเปอร์จม มีข้อจำกัดอะไรบ้าง"

ตอบ: หมุดย้ำหัวเทเปอร์ซิงค์ไม่เหมาะกับวัสดุที่บางมาก (ต่ำกว่า 1.0 มม.) ดอกเคาเตอร์ซิงค์จะขจัดวัสดุออก ซึ่งอาจทำให้แผงบางลงหรือทำให้เกิดการบิดเบี้ยวได้ สำหรับวัสดุที่มีความหนาน้อยกว่า 1.0 มม. เราแนะนำให้ใช้หมุดย้ำหัวแบนแทน หัวเทเปอร์ซิงค์ยังต้องเข้าถึงทั้งสองด้านของชุดประกอบได้ คุณต้องสามารถเจาะล่วงหน้าเคาเตอร์ซิงค์จากด้านหนึ่งและตั้งหมุดย้ำจากอีกด้านหนึ่งได้ หากคุณมีการเข้าถึงได้เพียงด้านเดียว หมุดย้ำแบบตาบอดเป็นตัวเลือกที่ดีกว่า ท้ายที่สุด ไม่แนะนำให้ใช้หัวเทเปอร์จมสำหรับการใช้งานที่หัวต้องรับแรงดึงอย่างมาก หัวเทเปอร์จะช่วยลดพื้นที่หน้าตัดเมื่อเทียบกับหัวแบนหรือหัวกลม สำหรับการใช้งานเชิงโครงสร้างและรับน้ำหนักสูง ให้เลือกหมุดย้ำตันหัวแบนหรือหัวกลม
