หมุดย้ำ DIN 7340

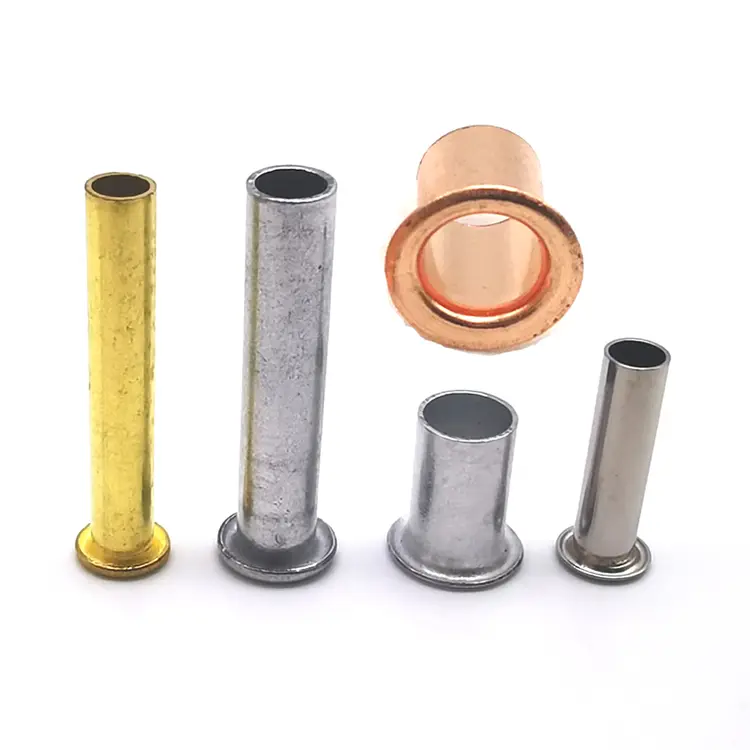

Nuote Metals เป็นผู้ผลิตในประเทศจีนหมุดย้ำ DIN 7340โดยผลิตทั้งรูปทรง A (หัวแบน) และรูปทรง B (หัวกลม) ด้วยประสบการณ์กว่า 10 ปีในการผลิตหมุดย้ำแบบท่อ เราเข้าใจถึงความแม่นยำด้านมิติที่มาตรฐานนี้ต้องการ มีจำหน่ายในเหล็กคาร์บอน สแตนเลส ทองเหลือง ทองแดง และอะลูมิเนียม โดยมีเส้นผ่านศูนย์กลางตั้งแต่ 1 มม. ถึง 10 มม. ได้รับการรับรองมาตรฐาน ISO 9001 มีตัวอย่างฟรี ติดต่อเราวันนี้

หมุดย้ำ DIN 7340 คืออะไร?

เป็นหมุดย้ำแบบท่อ (กลวง) ที่ผลิตขึ้นโดยการตัดความยาวจากท่อโลหะ จากนั้นจึงสร้างส่วนหัวที่ปลายด้านหนึ่ง หมุดย้ำท่อ DIN 7340 ต่างจากหมุดกลวงดึงลึกซึ่งมีรูปทรงภายในเรียว หมุดย้ำท่อ DIN 7340 มีรูปทรงทรงกระบอกด้านในและด้านนอก ซึ่งเป็นข้อแตกต่างที่สำคัญที่ส่งผลต่อวิธีการตั้งค่าและการปฏิบัติงานในการประกอบ

มาตรฐานนี้ดูแลโดย German Fasteners Standards Committee (FMV) ระบุขนาด น้ำหนัก และเงื่อนไขการจัดส่งทางเทคนิคสำหรับรูปทรงศีรษะที่แตกต่างกันสองแบบ:

รุ่นปัจจุบันคือดินแดง 7340:2011-03,ซึ่งมาแทนที่ฉบับปี 1993

วิธีอ่านการกำหนดหมุดย้ำ DIN 7340

การกำหนดหมุดย้ำ DIN 7340 ที่สมบูรณ์เป็นไปตามรูปแบบเฉพาะที่เข้ารหัสมิติที่สำคัญทั้งหมด นี่คือตัวอย่างจากมาตรฐาน:

RN A 3 × 0.3 × 20 DIN 7340 Cu

รูปแบบการตั้งชื่อนี้ช่วยให้แน่ใจว่าหมุดย้ำ DIN 7340 ทุกตัวได้รับการระบุอย่างครบถ้วนและตรวจสอบย้อนกลับได้ตามมาตรฐาน

วัสดุและการตกแต่งสำหรับพวกเขา

หมุดย้ำ DIN 7340 สามารถผลิตได้จากวัสดุหลายประเภท Nuote Metals เสนอทางเลือกดังต่อไปนี้:

เสร็จสิ้นมาตรฐาน:ชุบสังกะสี, ชุบนิกเกิล, เคลือบพาสซีฟ, แล็กเกอร์, โบราณ, ธรรมดา

DIN 7340 ไม่จำกัดวัสดุสำหรับตัวเลือกเหล่านี้ – มาตรฐานรองรับเหล็ก สแตนเลส ทองแดง ทองเหลือง และอลูมิเนียม

ช่วงมิติ – DIN 7340 ครอบคลุมอะไรบ้าง

มาตรฐานครอบคลุมหมุดย้ำ DIN 7340 ที่มีเส้นผ่านศูนย์กลางระบุตั้งแต่ 1 มม. ถึง 10 มม. มีการระบุความหนาและความยาวของผนังต่อการใช้งาน

รูปทรง A (หัวแบน) – ขนาดทั่วไป

รูปทรง B (หัวกลม) – ขนาดทั่วไป

มีความยาวและความหนาของผนังที่กำหนดเองได้ตามคำขอNuote Metals สามารถผลิตหมุดย้ำ DIN 7340 ได้ตามข้อกำหนดเฉพาะของคุณ

DIN 7340 เทียบกับหมุดย้ำกลวงแบบดึงลึก – ความแตกต่าง

ความแตกต่างนี้มีความสำคัญ หมุดย้ำ DIN 7340 ถูกตัดจากสต็อกท่อ – รูปทรงด้านในและด้านนอกเป็นรูปทรงกระบอก หมุดย้ำกลวงที่ดึงลึก (มักเรียกว่ารูร้อยสาย) เริ่มต้นจากแผ่นโลหะและค่อยๆ ดึงเป็นรูปร่าง ส่งผลให้ได้รูปทรงภายในที่เรียว

หากการใช้งานของคุณต้องการเส้นผ่านศูนย์กลางภายในที่สม่ำเสมอ สำหรับการเดินสายไฟ การผูก หรือการหมุนที่แม่นยำ หมุดย้ำ DIN 7340 คือตัวเลือกที่เหมาะสม

การใช้งานจริงเพียงครั้งเดียว – ขายึดอุปกรณ์อิเล็กทรอนิกส์แบบพลาสติก

ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคจำเป็นต้องยึดขายึดพลาสติกเข้ากับโครงโลหะภายในอุปกรณ์สมาร์ทโฮม ขายึดพลาสติกยึดแผงวงจรและจำเป็นต้องยึดอย่างถาวรโดยไม่ทำให้พลาสติกแตกหรือเพิ่มน้ำหนักโดยไม่จำเป็น ทีมวิศวกรได้ระบุหมุดย้ำ DIN 7340 สำหรับชุดประกอบนี้ – รูปทรง A (หัวแบน) อะลูมิเนียม เส้นผ่านศูนย์กลาง 3 มม. ผนังหนา 0.3 มม. ยาว 6 มม.

หัวแบนเป็นสิ่งสำคัญ – ขายึดมีระยะห่างที่จำกัด และหัวกลมอาจรบกวนการวางตำแหน่งบอร์ด วัสดุอะลูมิเนียมช่วยให้ส่วนประกอบโดยรวมมีน้ำหนักเบา ซึ่งเป็นสิ่งสำคัญสำหรับอุปกรณ์พกพา และการออกแบบท่อที่มีแรงน้อยที่สุดช่วยป้องกันการแตกร้าวจากความเครียดในพลาสติก

เราจำหน่ายหมุดอะลูมิเนียม DIN 7340 5052 อะลูมิเนียม – เพลา 3.0 มม. หัวแบน 4.5 มม. ความหนาของผนัง 0.3 มม. ความยาว 6.0 มม. ผิวเรียบ โครงสร้างด้านในทรงกระบอกรักษาความหนาของผนังให้สม่ำเสมอเพื่อการบานเกล็ดที่เชื่อถือได้ หัวแบนนั่งอย่างสะอาดภายในระยะห่างที่แน่นหนา ลูกค้าทดสอบหมุดย้ำ 1,000 ตัวกับขายึด 500 ตัว หลังจากการทดสอบการหมุนเวียนความร้อนและการสั่นสะเทือน ความล้มเหลวเป็นศูนย์ ตอนนี้พวกเขาสั่งซื้อหมุดย้ำแบบท่อของเราเป็นชุดจำนวน 200,000 ชิ้นต่อปี

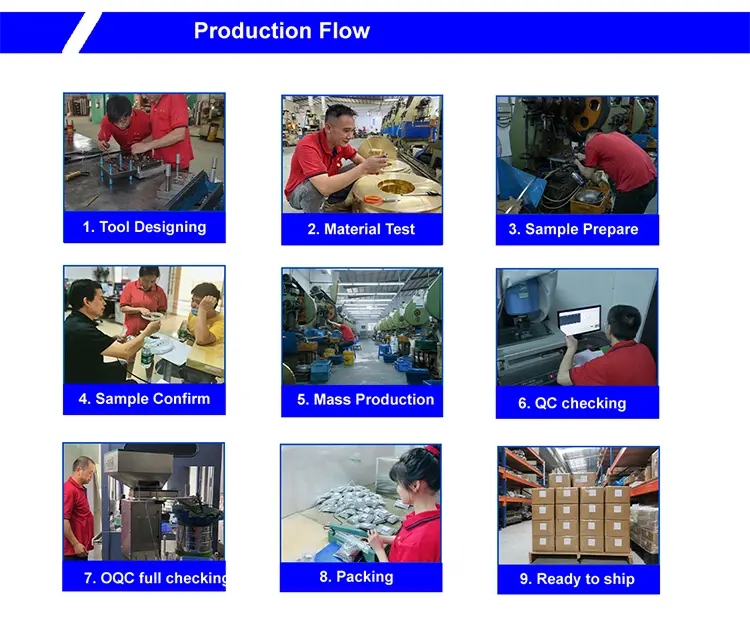

วิธีที่เราผลิต – การตัดท่อ + ส่วนหัว

หมุดย้ำ DIN 7340 ผลิตจากสต็อกท่อ – ตัดให้มีความยาวโดยมีส่วนหัวอยู่ที่ปลายด้านหนึ่ง ซึ่งเป็นวิธีการที่กำหนดโดยมาตรฐาน

1. การจัดซื้อสต๊อกหลอด– สต็อกท่อที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ – เหล็ก, สแตนเลส, ทองเหลือง, ทองแดง หรืออลูมิเนียม แต่ละชุดมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อน

2. การตรวจสอบขาเข้า– ตรวจสอบสต๊อกท่อสำหรับเส้นผ่านศูนย์กลางภายนอก (±0.02 มม.) ความหนาของผนัง และองค์ประกอบของวัสดุ สเปกโตรมิเตอร์ยืนยันเกรด วัสดุที่ไม่ตรงตามข้อกำหนดถูกปฏิเสธ

3. การตัดท่อ –ท่อถูกตัดให้ได้ความยาวว่างที่แม่นยำ ช่องว่างแต่ละอันจะกลายเป็นหมุดย้ำ DIN 7340 หนึ่งอัน

4. หัวข้อ– ท่อเปล่าที่ตัดจะถูกวางลงในเครื่องกดส่วนหัว แม่พิมพ์คาร์ไบด์จะสร้างส่วนหัว – รูปทรง A (แบน) หรือรูปทรง B (กลม) – ที่ปลายด้านหนึ่ง แม่พิมพ์ขัดเงาป้องกันรอยบนพื้นผิว

5. การตัดแต่ง– ลบแฟลชบริเวณขอบส่วนหัวออก

6. ไม้ลอย– ขจัดเศษไมโครออกไป

7. การชุบหรือการเคลือบผิว –นำไปใช้ตามความจำเป็น

8. การตรวจสอบขั้นสุดท้าย –การเรียงลำดับด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง

เวลานำตัวอย่าง:มาตรฐาน 5–7 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

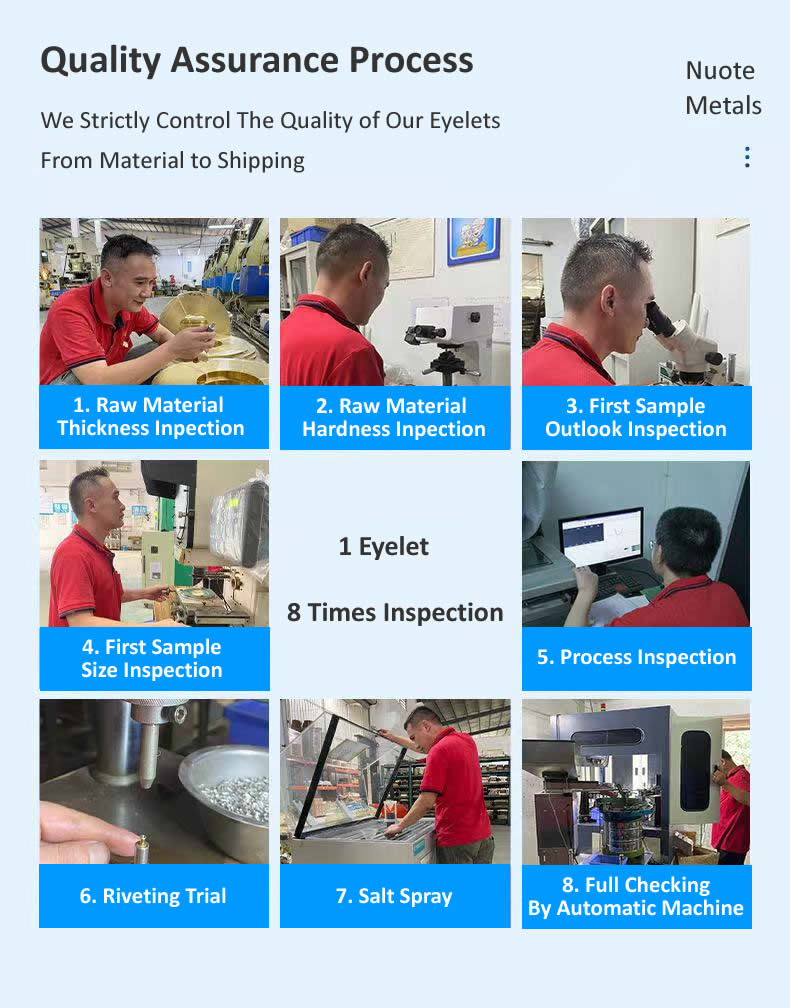

หมุดย้ำหนึ่งตัว การตรวจสอบแปดครั้ง – เราจะมั่นใจได้อย่างไรว่าเป็นไปตามมาตรฐาน DIN 7340

หมุดย้ำ DIN 7340 ทุกชุดผ่านประตูคุณภาพแปดประตู:

ตรวจสอบเส้นผ่านศูนย์กลางของวัตถุดิบ– เลเซอร์ไมโครมิเตอร์ (±0.02มม.) คอยล์ที่อยู่นอกช่วงใดๆ จะถูกปฏิเสธ

การตรวจสอบส่วนประกอบของวัตถุดิบ– การตรวจสอบสเปกโตรมิเตอร์ของเกรด

การตรวจสอบลักษณะที่ปรากฏของบทความแรก– หมุด 10 ตัวแรกได้รับการตรวจสอบภายใต้การขยายเพื่อดูรอยแตก รอยขรุขระ และข้อบกพร่อง

การตรวจสอบมิติบทความแรก– เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางส่วนหัว ความสูงของส่วนหัว ความหนาของผนัง และความยาว ได้รับการตรวจสอบแล้วบนเครื่องเปรียบเทียบเชิงแสงกับข้อกำหนด DIN 7340

การตรวจสอบระหว่างดำเนินการ– หมุดย้ำ 5 อันทุกๆ 500 ชิ้น การดริฟท์ใดๆ ก็ตามจะหยุดการกด

การตั้งค่าการทดสอบ (แสงแฟลร์ทดลอง)– ทุกๆ 2,000 ชิ้น ให้ติดหมุด 3 อันเข้ากับวัสดุตัวอย่าง Clinch ตรวจสอบความสมมาตรและรอยแตกร้าว

การทดสอบสเปรย์เกลือ (ถ้าจำเป็น)– การทดสอบ ASTM B117 ใบรับรองที่ออกพร้อมชุด

การตรวจสอบขาออกขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง ออกเอกสารครบแล้ว

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

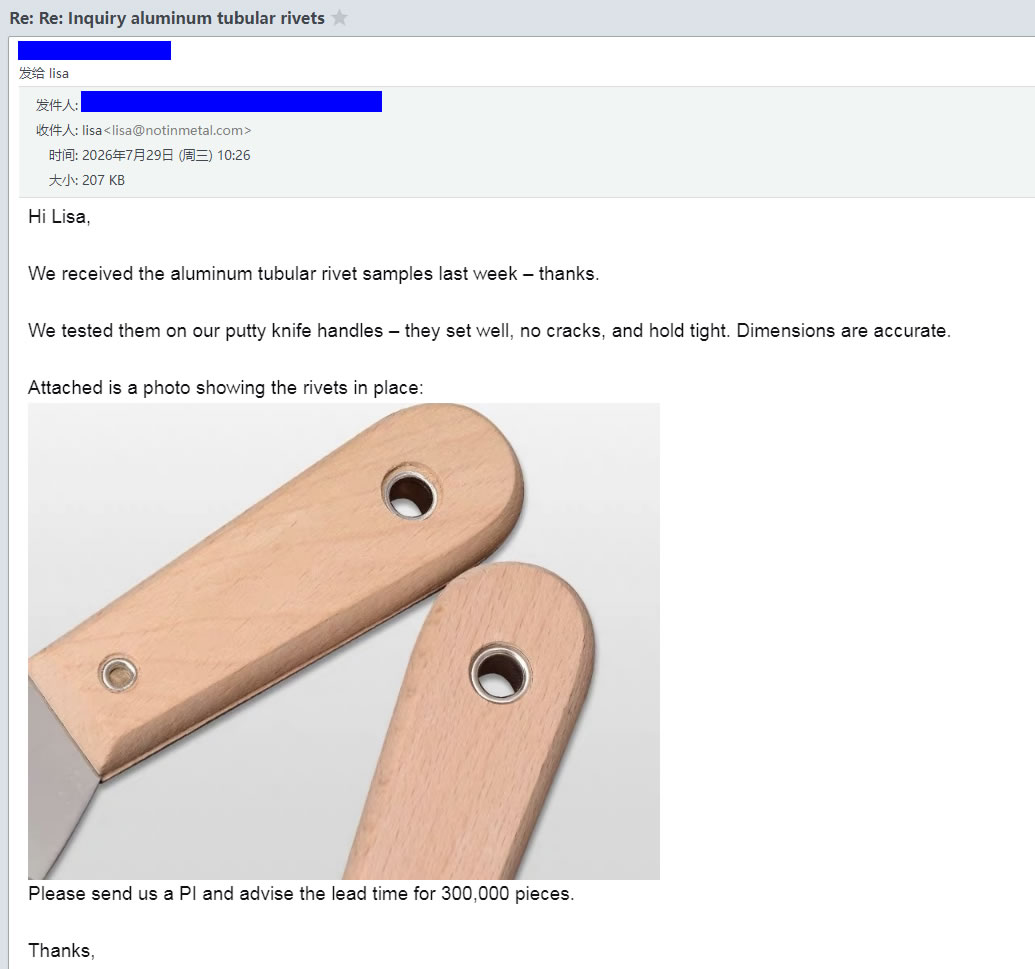

เราปล่อยให้ลูกค้าของเราพูดแทนเรา ภาพด้านบนแสดงการตอบรับอย่างแท้จริงจากผู้ผลิตที่ใช้หมุดย้ำ DIN 7340 ของเราในสายการผลิต ตั้งแต่ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ ซัพพลายเออร์ยานยนต์ ไปจนถึงผู้ผลิตเฟอร์นิเจอร์

พวกเขากลับมาหาเราด้วยเหตุผลเดียวกัน:

• การปฏิบัติตามมาตรฐาน– หมุดทุกตัวมีคุณสมบัติตรงตามข้อกำหนดมิติ DIN 7340
• รูทรงกระบอกสม่ำเสมอ– เส้นผ่านศูนย์กลางภายในสม่ำเสมอเพื่อการประกอบที่เชื่อถือได้
• พอดีอย่างแม่นยำ- ตรงตามข้อกำหนดการวาดภาพ
• การส่งมอบที่เชื่อถือได้– ตัวอย่างจัดส่งภายใน 5-7 วัน ผลิตตามกำหนดเวลา

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "ฉันสามารถหาตัวอย่างก่อนสั่งซื้อปริมาณการผลิตได้หรือไม่"

ตอบ: ได้ เรามีตัวอย่างสำหรับผลิตภัณฑ์ทั้งหมดของเรา สำหรับข้อกำหนดมาตรฐานที่มีอยู่ จะมีการจัดหาตัวอย่างให้ฟรี โดยคุณจ่ายเพียงค่าขนส่งเท่านั้น สำหรับขนาดที่กำหนดเองหรือเครื่องมือที่กำหนดเอง ความพร้อมใช้งานของตัวอย่างและระยะเวลารอคอยจะขึ้นอยู่กับข้อกำหนดเฉพาะ โปรดติดต่อทีมขายของเราพร้อมกับรูปวาดหรือข้อกำหนดของคุณ และพวกเขาจะให้คำแนะนำเกี่ยวกับต้นทุนตัวอย่างและระยะเวลาในการจัดส่ง

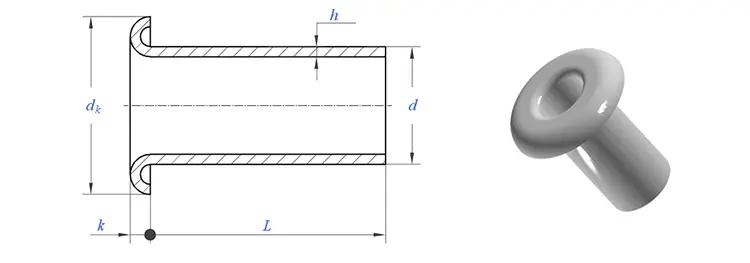

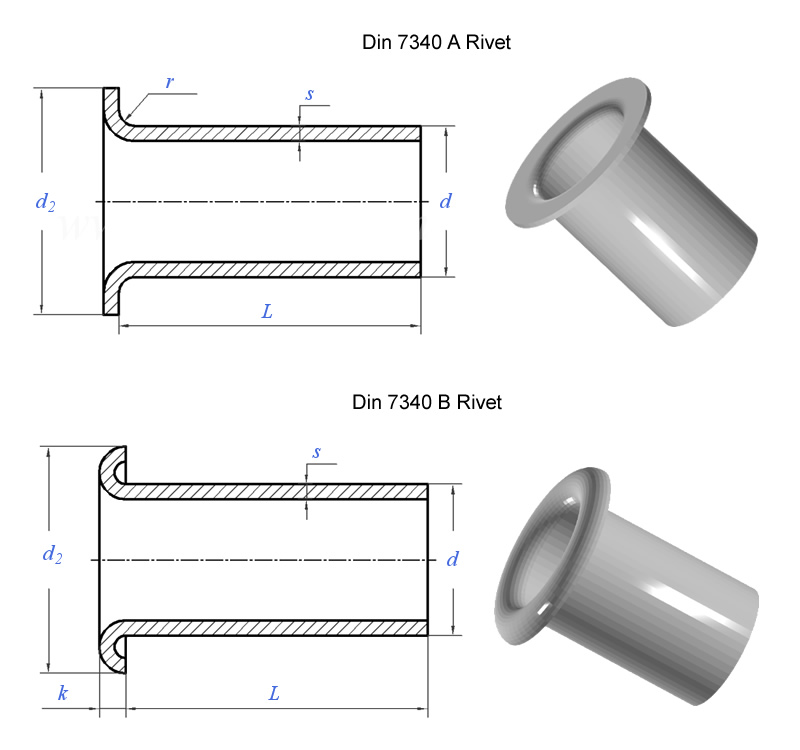

ถาม: "หมุดย้ำ DIN 7340 Shape A และ Shape B แตกต่างกันอย่างไร"

ตอบ: รูปทรง A มีหัวแบน – หัวไม่กว้างนักและอยู่ใกล้พื้นผิวเรียบเสมอกัน เหมาะอย่างยิ่งสำหรับชุดประกอบที่มีระยะจำกัดซึ่งหัวที่ยื่นออกมาอาจรบกวนชิ้นส่วนที่ผสมพันธุ์ รูปร่าง B มีหัวกลม – หัวทรงโดมที่สูงขึ้นซึ่งให้ความแข็งแรงของหัวสูงสุด และเป็นตัวเลือกที่พบบ่อยที่สุดสำหรับการประกอบทั่วไป ทั้งสองประเภทระบุไว้อย่างครบถ้วนภายใต้ DIN 7340

ถาม: "ฉันจะระบุหมุด DIN 7340 บนแบบวาดของฉันได้อย่างถูกต้องได้อย่างไร"

ตอบ: ใช้รูปแบบการกำหนดมาตรฐาน: RN [รูปทรง] [d₁] × [s] × [l] DIN 7340 [วัสดุ] – โดยที่ d₁ คือเส้นผ่านศูนย์กลางเพลาที่ระบุ s คือความหนาของผนัง และ l คือความยาวที่ระบุ ตัวอย่างเช่น: RN A 4 × 0.4 × 12 DIN 7340 Cu ระบุทองแดง รูปทรง A (หัวแบน) เส้นผ่านศูนย์กลาง 4 มม. ความหนาของผนัง 0.4 มม. หมุดย้ำยาว 12 มม. หากคุณไม่แน่ใจเกี่ยวกับขนาดใดๆ โปรดส่งความหนาของปึกชุดประกอบของคุณมาให้เรา เราจะแนะนำข้อกำหนดที่ถูกต้อง
