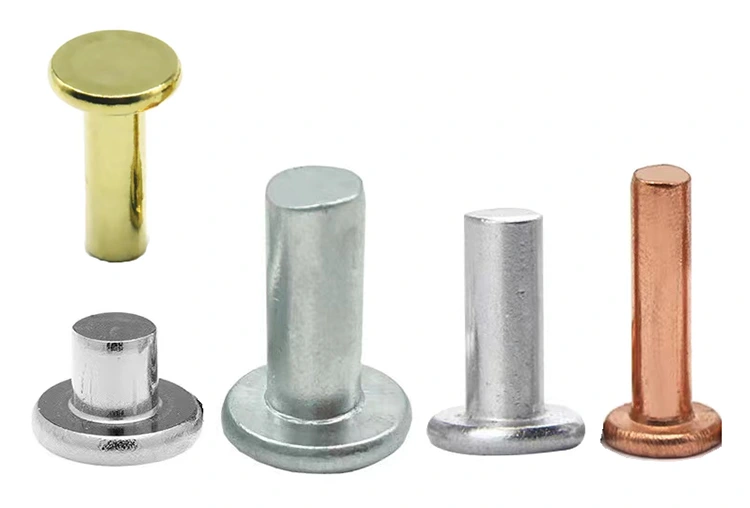

หมุดย้ำหัวแบน

หมุดย้ำหัวแบนจะอยู่ต่ำกว่าหมุดย้ำแบบหัวไม่จมอื่นๆ สำหรับหมุดย้ำขนาด 5 มม. หัวแบนจะยื่นออกมาเหนือพื้นผิวเพียง 0.8–1.2 มม. ซึ่งต่ำพอที่จะเคลียร์กลไกการเลื่อน ปล่อยให้ส่วนประกอบซ้อนกัน และป้องกันไม่ให้ผ้าจับกัน และแตกต่างจากหัวเทเปอร์จมตรงตรงที่หัวแบนไม่จำเป็นต้องเตรียมรูพิเศษ แค่เจาะรูตรงเท่านั้น

Flat vs. Round – การเปรียบเทียบแบบเคียงข้างกัน

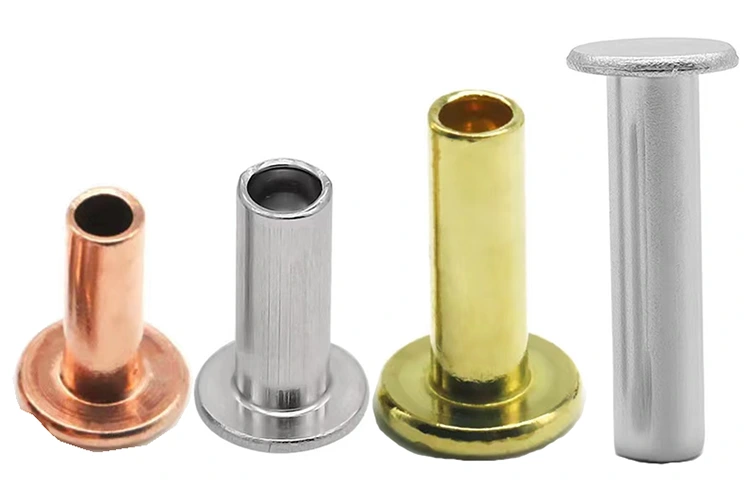

สิ่งที่เราทำ – การออกแบบสามแบบ วัสดุที่หลากหลาย

วัสดุที่มีอยู่:เหล็กคาร์บอนต่ำ สแตนเลส (304/316) ทองเหลือง (C2680) ทองแดง (C11000) อลูมิเนียม (5052/5056)

เสร็จสิ้น:ชุบสังกะสี, แบล็คออกไซด์, พาสซีฟ, แล็กเกอร์, ชุบนิกเกิล, แอนทีค, อะโนไดซ์, ธรรมดา – ขึ้นอยู่กับวัสดุ

ใช้งานได้จริง – กลไกที่วางแขนเก้าอี้สำนักงาน

ผู้ผลิตเก้าอี้สำนักงานที่เหมาะกับสรีระใช้หมุดหัวกลมเพื่อประกอบกลไกการปรับความสูงของที่วางแขน หัวทรงกลมยื่นออกมาเหนือพื้นผิว 2.8 มม. ซึ่งเพียงพอที่จะจับกับเสื้อผ้าของผู้ใช้ระหว่างการปรับ ลูกค้าบ่นว่าแขนเสื้อขาดและที่วางแขนมีรอยขีดข่วน ลูกค้าต้องการหมุดย้ำที่มีความแข็งแกร่งเท่ากันแต่มีโปรไฟล์ที่ต่ำกว่า

Nuote Metals จัดหาหมุดย้ำกึ่งท่อที่ทำจากเหล็กชุบสังกะสีหัวแบน – ก้าน 4.0 มม., หัวแบน 8.0 มม., ความยาวลำกล้อง 10.0 มม. หัวแบนตั้งอยู่เหนือพื้นผิวเพียง 0.9 มม. ซึ่งต่ำพอที่จะเคลียร์เสื้อผ้าและป้องกันการกีดขวาง ช่องกึ่งท่อลดแรงในการตั้งค่าลง 60% ช่วยป้องกันความเสียหายต่อตัวเรือนที่วางแขนพลาสติก การชุบสังกะสีช่วยป้องกันการกัดกร่อนเพื่อความทนทานในระยะยาว

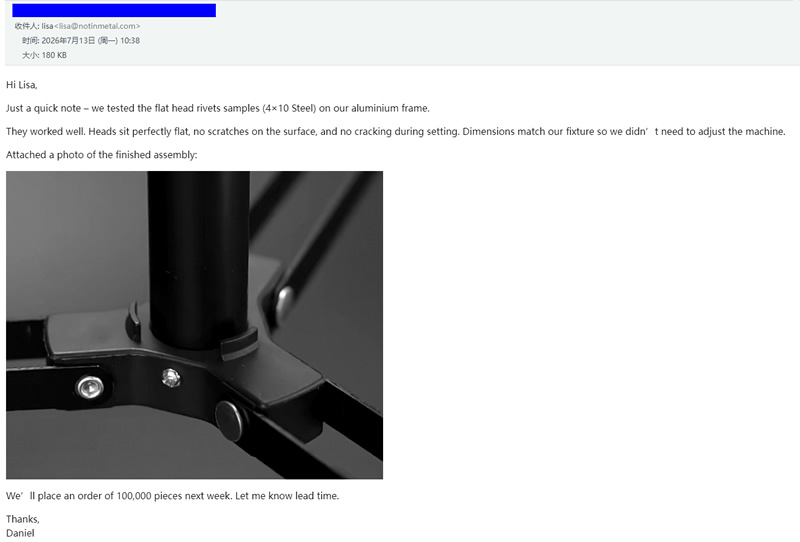

ลูกค้าทดสอบหมุดย้ำกับเก้าอี้จำนวน 500 ตัว หลังจากปรับ 10,000 รอบ ไม่มีการติดขัด ไม่มีการคลายตัว ตอนนี้พวกเขาสั่งซื้อหมุดย้ำหัวแบนเป็นชุดจำนวน 200,000 ชิ้นต่อปี

ตัวเลือกมาตรฐาน – ขนาด วัสดุ การตกแต่ง

เส้นผ่านศูนย์กลางของก้าน:1.5 – 8.0มม

วัสดุ: เหล็ก, สแตนเลส (304/316), ทองเหลือง, ทองแดง, อลูมิเนียม

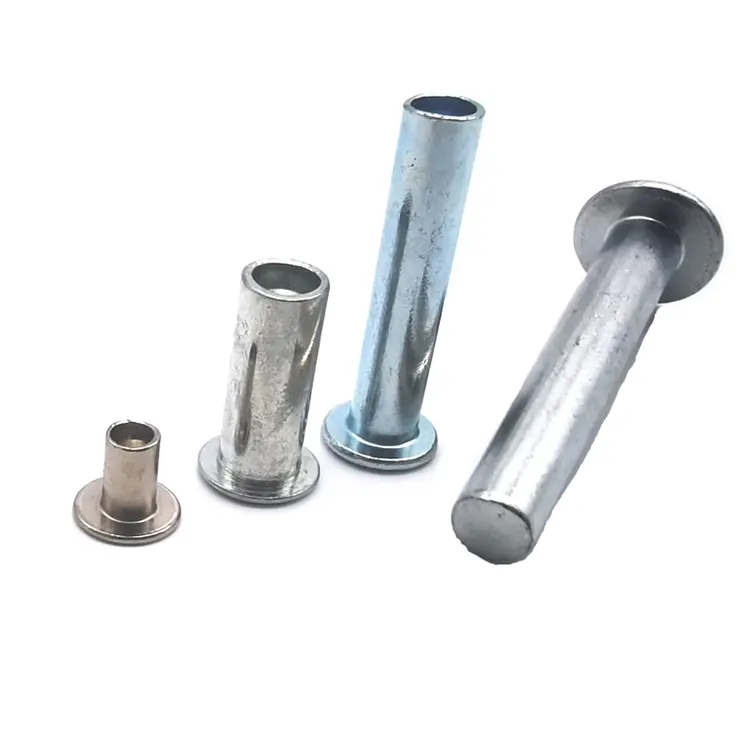

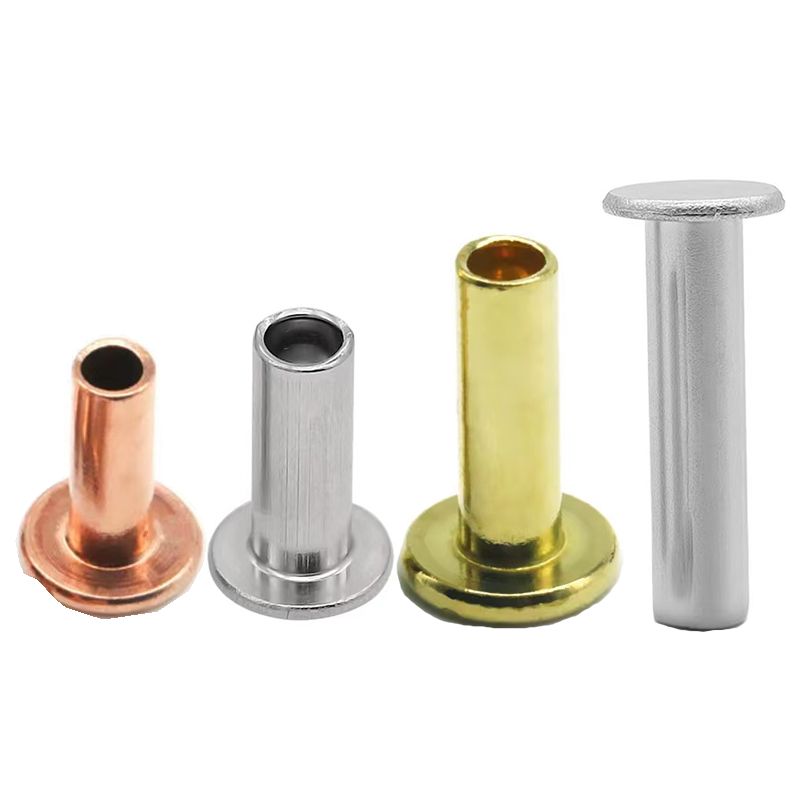

ออกแบบ: ของแข็ง กึ่งท่อ หรือเต็มท่อ

เสร็จ: ขึ้นอยู่กับวัสดุ (สังกะสี, พาสซีฟ, แล็กเกอร์, นิกเกิล, อโนไดซ์ ฯลฯ )

ความยาว: ปรับแต่งความหนาของปึกวัสดุของคุณ

ความคลาดเคลื่อน: ก้าน ±0.05มม., หัว ±0.15มม., ความยาว ±0.15มม. มีมิติข้อมูลที่กำหนดเอง ไม่มีค่าเครื่องมือสำหรับขนาดมาตรฐาน

วิธีที่เราสร้างหมุดย้ำหัวแบน – การขึ้นรูปอย่างแม่นยำเพื่อให้พอดี

หัวแบนขึ้นรูปยากกว่าหัวกลม โลหะต้องการที่จะเกิดรอยยับเมื่อมีการเปลี่ยนจากก้านหนึ่งไปยังอีกหัวอย่างรวดเร็ว กระบวนการเย็นชาของเราช่วยป้องกันสิ่งนั้นได้

ลำดับ:

• การวาดลวด – ดึงวัสดุตามเส้นผ่านศูนย์กลางด้ามที่แน่นอน (±0.02 มม.)
• การตัด - ตัดจนเหลือความยาว
• การโจมตีครั้งแรก – ช่องว่างกำลังสองและอยู่ตรงกลาง
• การเป่าครั้งที่สอง (ก่อนการขึ้นรูป) – แม่พิมพ์เริ่มต้นรูปทรงหัวแบนด้วยรัศมีมุมที่ควบคุมได้
• การตีครั้งที่สาม (การหยอดเหรียญ) – แม่พิมพ์แบบเรียบจะอัดหัวให้แน่นจนถึงความหนาขั้นสุดท้าย ทำให้มั่นใจได้ถึงความเรียบภายใน ±0.05 มม.
• การตีครั้งที่สี่ (กึ่งท่อหรือเต็มท่อ) – การชกจะสร้างโพรง (หรือละไว้หากเป็นของแข็ง)
• การตัดขอบ – นำแฟลชออก
• ไม้ล้ม – ขจัดเศษไมโคร
• การชุบหรือเคลือบ – ประยุกต์ตามที่กำหนด

ทำไมหัวแบนของเราจึงดูดีกว่า: ขั้นตอนการสร้างเหรียญไม่ใช่ทางเลือก – มันถูกสร้างขึ้นในกระบวนการ หัวแบนทุกอันได้รับการตรวจสอบความเรียบ ไม่ใช่แค่เส้นผ่านศูนย์กลางเท่านั้น

การตรวจสอบคุณภาพ – สิ่งที่เรายืนยัน และเหตุใดจึงมีความสำคัญ

กระบวนการของเรา:การตรวจสอบสายขาเข้า → การตรวจสอบบทความแรก (10 ชิ้น ทุกมิติได้รับการตรวจสอบแล้ว) → การตรวจสอบระหว่างดำเนินการ (5 ชิ้นทุกๆ 500 ชิ้น) → การทดสอบการตั้งค่า (ทุกๆ 2,000 ชิ้น) → การคัดแยกด้วยแสง 100% → ตัวอย่าง AQL ด้วยตนเอง

การจัดส่งทุกครั้งประกอบด้วย: ใบรับรองวัสดุ รายงานมิติ และใบรับรองความสอดคล้อง

ในกรณีที่ใช้หมุดย้ำหัวแบน

• เฟอร์นิเจอร์สำนักงานและของใช้ในครัวเรือน – ที่วางแขน กลไกเลื่อน เก้าอี้แบบวางซ้อนได้ ลิ้นชัก
• ยานยนต์ – อุปกรณ์ตกแต่งภายใน แผงประกอบ ส่วนประกอบเบาะนั่ง
• อุปกรณ์ทางการแพทย์ – พื้นผิวที่มีความสำคัญต่อสุขอนามัย การป้องกันการเกี่ยวของถุงมือ ส่วนประกอบที่เลื่อนได้
• กล่องหุ้มอิเล็กทรอนิกส์ – ชุดประกอบแชสซี ฝาครอบ และตัวเครื่องที่มีระยะห่างแคบ
• สัมภาระ – รางมือจับ กลไกเลื่อน อุปกรณ์ฮาร์ดแวร์เคลือบเรียบ
• อุปกรณ์อุตสาหกรรม – แผงควบคุม การ์ดเครื่องจักร การ์ดเลื่อน
• การบินและอวกาศ – แผงภายใน ส่วนประกอบที่นั่ง ชุดอุปกรณ์ตกแต่ง

สร้างขึ้นเพื่อการผลิต – และได้รับการสนับสนุนจากเอกสารประกอบ

เราทำงานร่วมกับผู้ผลิตทั่วอเมริกาเหนือ ยุโรป และเอเชีย ตั้งแต่แบรนด์เฟอร์นิเจอร์ ซัพพลายเออร์อุปกรณ์ทางการแพทย์ ไปจนถึงผู้ผลิตยานยนต์

การจัดส่งทุกครั้งประกอบด้วย:

• ใบรับรองการทดสอบโรงงาน – องค์ประกอบทางเคมีและคุณสมบัติแรงดึง
• รายงานการตรวจสอบมิติ – ค่าที่วัดได้จริงจากแบตช์
• ใบรับรองการชุบหรือทู่ – การตรวจสอบความหนา (ถ้ามี)
• ใบรับรองความสอดคล้อง – ลงนาม สามารถตรวจสอบย้อนกลับเป็นชุดได้

ได้รับการรับรองตาม: ISO 9001:2015, RoHS, REACH

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: หมุดย้ำหัวแบนและหมุดย้ำหัวเทเปอร์แตกต่างกันอย่างไร?

ตอบ: หัวแบนจะอยู่เหนือพื้นผิวเล็กน้อย (0.8–1.2 มม. สำหรับด้าม 5 มม.) โดยมีโปรไฟล์ด้านตรง ต้องใช้เพียงรูตรง – ไม่มีการเตรียมพิเศษ หัวเทเปอร์จมอยู่ในระนาบเรียบสนิทหรืออยู่ใต้พื้นผิว แต่ต้องมีรูเรียวที่เจาะไว้ล่วงหน้า เลือกหัวแบนสำหรับการใช้งานแบบ low-profile ที่ความเร็วและต้นทุนเป็นสิ่งสำคัญ เลือกการคว้านรูเทเปอร์สำหรับการใช้งานที่ต้องการการยื่นออกมาเป็นศูนย์โดยสมบูรณ์

คำถามที่ 2: หมุดย้ำหัวแบนสามารถใช้ในงานเลื่อนโดยไม่ต้องจับได้หรือไม่?

ก. ใช่. ที่ส่วนที่ยื่นออกมา 0.8–1.2 มม. สำหรับด้ามขนาด 5 มม. หัวแบนจะต่ำพอที่จะเคลียร์พื้นผิวเลื่อนส่วนใหญ่ได้ สำหรับโครงเก้าอี้สำนักงานด้านบน ความสูงศีรษะ 0.9 มม. ทำให้กลไกที่พักแขนโล่งทั้งหมด หากระยะห่างของคุณแน่นกว่า 0.8 มม. เราขอแนะนำให้เปลี่ยนไปใช้หมุดย้ำหัวเทเปอร์

คำถามที่ 3: ฉันควรเลือกดีไซน์แบบใด - แบบทึบ กึ่งท่อ หรือแบบท่อเต็ม

ตอบ: ท่อกึ่งท่อเป็นตัวเลือกเริ่มต้นสำหรับการใช้งานส่วนใหญ่ – 80–90% ของความแข็งแรงของของแข็งที่ 25–30% ของแรงในการตั้งค่า เลือกแบบทึบเมื่อคุณต้องการความแข็งแรงสูงสุดสำหรับโครงสร้างประกอบที่รับน้ำหนัก เลือกท่อแบบเต็มเมื่อคุณทำงานกับวัสดุเนื้ออ่อนหรือต้องการแรงเซ็ตตัวเพียงเล็กน้อย ทั้งสามดีไซน์มีให้เลือกใช้โดยมีโปรไฟล์หัวแบนเหมือนกัน
