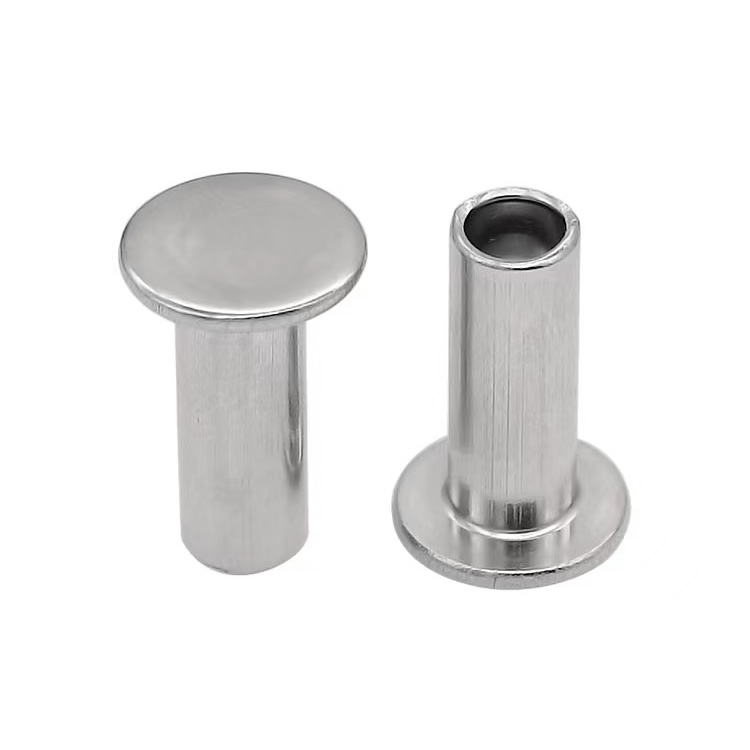

หมุดย้ำกึ่งท่อหัวแบน

หัวหมุดย้ำทุกสไตล์ได้รับการออกแบบมาเพื่อแก้ไขปัญหาเฉพาะด้าน

• หัวกลม– ความแข็งแกร่งสูงสุด มองเห็นได้ แบบดั้งเดิม
• Oหัววาล– ตกแต่งยกขึ้นเล็กน้อย
• หัวทรัส– พื้นผิวลูกปืนกว้างสำหรับวัสดุอ่อน
• หัวเทเปอร์– ไม่มีส่วนที่ยื่นออกมา (ต้องมีรูเรียว)
• หัวแบน– ตั้งอยู่ต่ำกว่าหัวที่ไม่จม

หมุดย้ำกึ่งท่อหัวแบนมีอยู่ด้วยเหตุผลเดียว: ระยะห่าง เมื่อหัวที่ยื่นออกมาทำให้เกิดปัญหา เช่น การขูด การกีดขวาง การเรียงซ้อน หรือการออกแบบที่ต้องการพื้นผิวที่สะอาด หัวแบนคือคำตอบ

ตัวเลขบอกเล่าเรื่องราว:

ความแตกต่าง 1.2 มม. นั้นอาจฟังดูไม่มากนัก แต่ในกลไกการเลื่อน ชุดประกอบแบบเรียงซ้อน หรือตัวเครื่องที่มีระยะห่างจำกัด 1.2 มม. คือความแตกต่างระหว่างชิ้นส่วนที่ใช้งานได้กับชิ้นส่วนที่เสียหาย

ด้วยเหตุนี้จึงมีคนหัวแบนอยู่ มันไม่เกี่ยวกับความแข็งแกร่ง มันไม่เกี่ยวกับรูปลักษณ์ภายนอก มันเป็นเรื่องเกี่ยวกับการทำให้สิ่งต่าง ๆ เหมาะสม

ห้าวัสดุ – เลือกสิ่งที่เหมาะกับการประกอบของคุณ

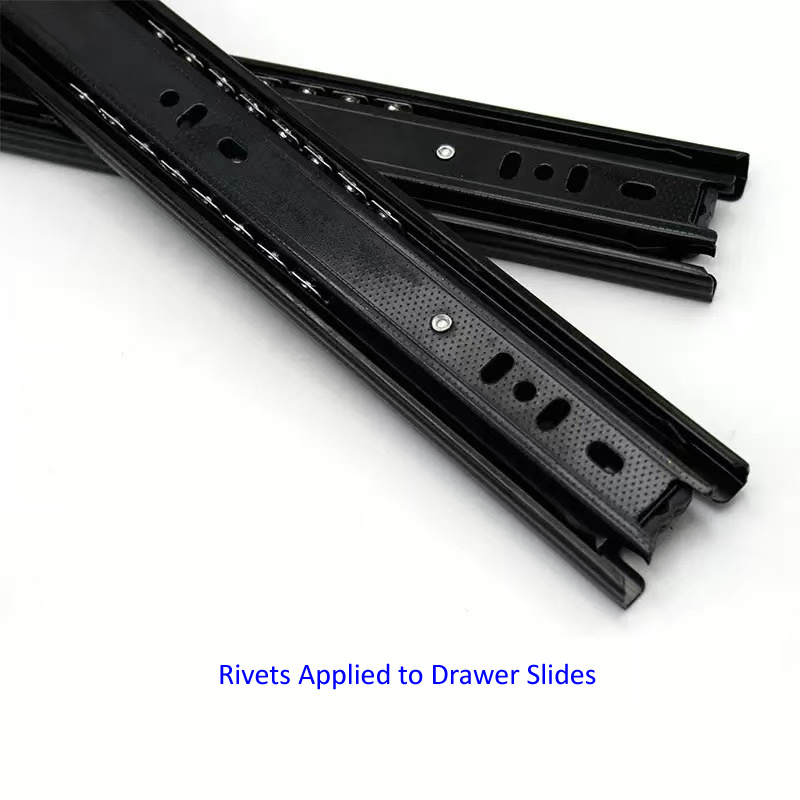

แอปพลิเคชั่นเดียว – รางเลื่อนลิ้นชัก

ผู้ผลิตตู้รายหนึ่งใช้หมุดย้ำหัวกลมเพื่อประกอบรางลิ้นชัก หัวกลมยื่นออกมา 2.5 มม. เหนือพื้นผิวสไลด์ ซึ่งเพียงพอที่จะจับกับโครงลิ้นชักระหว่างการเปิดและปิด ลูกค้าบ่นเรื่องลิ้นชักติดและมีรอยขีดข่วน

Nuote Metals จำหน่ายหมุดย้ำกึ่งท่อหัวแบน – ก้าน 4.0 มม., หัวแบน 8.0 มม., ความยาวลำกล้อง 8.0 มม., เหล็กชุบสังกะสี หัวแบนอยู่เหนือพื้นผิวเพียง 0.9 มม. ซึ่งต่ำพอที่จะเคลียร์โครงลิ้นชักได้ ช่องกึ่งกลวงลดแรงในการตั้งค่า ป้องกันการบิดเบี้ยวของวัสดุสไลด์บาง

ตั้งแต่นั้นมา ผู้ผลิตตู้ได้ใช้หมุดย้ำกึ่งท่อหัวแบนมากกว่า 600,000 ชิ้นโดยไม่มีข้อร้องเรียนในการกวาดล้าง

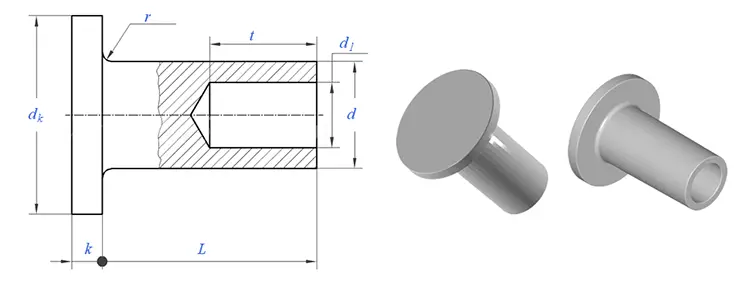

ขนาดที่มีจำหน่าย - เส้นผ่านศูนย์กลางก้านมาตรฐาน

ขนาดที่กำหนดเองยินดีที่จะส่งรูปวาดมาให้เรา

เราสร้างหมุดย้ำอย่างไร

หัวแบนขึ้นรูปยากกว่าหัวกลม โลหะต้องการที่จะเกิดรอยยับเมื่อมีการเปลี่ยนจากก้านหนึ่งไปยังอีกหัวอย่างรวดเร็ว กระบวนการของเราป้องกันสิ่งนั้น

ลำดับหัวเรื่องเย็นของเรา:

• การวาดลวด – ดึงวัตถุดิบจนถึงเส้นผ่านศูนย์กลางก้านที่แน่นอน (±0.02มม.)
• การตัด - ตัดจนเหลือความยาว
• การตีครั้งแรก – ช่องว่างจะถูกยกกำลังสองและอยู่ตรงกลาง
• การเป่าครั้งที่สอง (ก่อนการขึ้นรูป) – แม่พิมพ์เริ่มต้นรูปทรงหัวแบนด้วยรัศมีมุมที่ควบคุมได้
• การตีครั้งที่สาม (การหยอดเหรียญ) – แม่พิมพ์แบบเรียบจะอัดส่วนหัวให้แน่นจนถึงความหนาขั้นสุดท้าย เพื่อให้แน่ใจว่ามีความเรียบสมบูรณ์แบบ
• การเป่าครั้งที่สี่ (การอัดขึ้นรูปโพรง) – การเจาะจะสร้างโพรงกึ่งกลวงที่ความลึก 45–55%
• การตัดขอบ – นำแฟลชออก
• ไม้ล้ม – กำจัดเศษไมโคร
• การชุบหรือเคลือบ – ประยุกต์ตามที่กำหนด

สิ่งที่เราตรวจสอบ:

หมุดย้ำหนึ่งตัว การตรวจสอบแปดครั้ง – การประกันคุณภาพ

• การตรวจสอบเส้นผ่านศูนย์กลางวัตถุดิบ – เลเซอร์ไมโครมิเตอร์ ±0.02 มม
• การตรวจสอบความแข็งของวัตถุดิบ – เครื่องทดสอบ Rockwell
• การตรวจสอบลักษณะที่ปรากฏของบทความแรก – กำลังขยาย 20 เท่า สำหรับรอยแตก ริ้วรอย แฟลช
• การตรวจสอบมิติบทความแรก – การตรวจสอบความถูกต้องของตัวเปรียบเทียบเชิงแสง
• การตรวจสอบระหว่างดำเนินการ – หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น
• การตั้งค่าการทดสอบ – ทุกๆ 2,000 ชิ้น ตั้งเป็นวัสดุตัวอย่าง
• การทดสอบสเปรย์เกลือ (ถ้าจำเป็น) – ASTM B117
• การตรวจสอบขาออกขั้นสุดท้าย – การคัดแยกด้วยแสง + การตรวจสอบยืนยันด้วยตนเอง AQL

ในกรณีที่ใช้รีเวทกึ่งท่อหัวแบน

• รางเลื่อนลิ้นชัก – ชุดประกอบแบบ Low-profile ที่ระยะห่างเป็นสิ่งสำคัญ
• การตกแต่งภายในด้านการบินและอวกาศ – แผงประกอบ ส่วนประกอบที่นั่ง
• กล่องหุ้มอิเล็กทรอนิกส์ – ชุดประกอบแชสซีที่มีระยะห่างแคบ
• เฟอร์นิเจอร์ – กลไกการเลื่อน พื้นผิวเรียบ
• ยานยนต์ – อุปกรณ์ตกแต่งภายใน อุปกรณ์ยึดแผง
• อุปกรณ์อุตสาหกรรม – แผงควบคุม การ์ดป้องกันเครื่องจักร
• สัมภาระ – รางมือจับ กลไกเลื่อน

สิ่งที่เราสามารถพิสูจน์ได้ – การรับรองและเอกสารประกอบ

เราไม่ขอให้คุณเชื่อถือคำกล่าวอ้างของเรา เราให้การยืนยันจากบุคคลที่สาม

• ISO 9001:2015 – ได้รับการรับรองระบบการจัดการคุณภาพ
• การปฏิบัติตาม RoHS – ตรวจสอบโดยการทดสอบ SGS
• การปฏิบัติตาม REACH – การประกาศ SVHC ในปัจจุบัน
• รายงานผลการทดสอบ SGS – มีจำหน่ายต่อชุดตามคำขอ

การจัดส่งหมุดย้ำกึ่งท่อหัวแบนทุกครั้งจะมีรายงานการตรวจสอบขนาดและใบรับรองวัสดุ หากคุณต้องการการทดสอบเพิ่มเติม เช่น สเปรย์เกลือ แรงดึง หรือการวิเคราะห์ทางโลหะวิทยา เราก็จัดให้ได้

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: หมุดย้ำกึ่งท่อหัวแบนและหมุดย้ำหัวเทเปอร์แตกต่างกันอย่างไร?

ตอบ: หัวแบนจะรู้สึกภาคภูมิใจกับพื้นผิว (ประมาณ 0.8–1.2 มม. สำหรับก้านขนาด 5 มม.) หัวเทเปอร์จมจะอยู่ในระนาบเรียบหรืออยู่ใต้พื้นผิว แต่ต้องใช้เทเปอร์ที่เจาะไว้ล่วงหน้า (เคาเตอร์ซิงค์) ในวัสดุ หมุดย้ำกึ่งท่อหัวแบนไม่จำเป็นต้องมีการเตรียมรูพิเศษ แค่เป็นรูตรงเท่านั้น หากระยะห่างของคุณทำให้ยื่นออกมาได้ 0.8–1.2 มม. หัวแบนจะเร็วกว่าและราคาถูกกว่าการคว้านรูเทเปอร์ หากคุณต้องการส่วนที่ยื่นออกมาเป็นศูนย์ การฝังเทเปอร์คือตัวเลือกที่เหมาะสม

คำถามที่ 2: หมุดย้ำกึ่งท่อหัวแบนสามารถใช้ในการเลื่อนโดยไม่ต้องติดได้หรือไม่?

ก. ใช่. โปรไฟล์ต่ำได้รับการออกแบบมาเป็นพิเศษสำหรับชุดประกอบแบบเลื่อนและจำกัดระยะห่าง ที่ 0.8–1.2 มม. สำหรับด้าม 5 มม. หัวแบนจะต่ำพอที่จะเคลียร์พื้นผิวเลื่อนส่วนใหญ่ได้ สำหรับกล่องสไลด์ลิ้นชักด้านบน ความสูงหัว 0.9 มม. ทำให้กรอบลิ้นชักโล่งสนิท หากระยะห่างของคุณแน่นกว่า 0.8 มม. เราขอแนะนำให้เปลี่ยนไปใช้หมุดย้ำหัวเทเปอร์

Q3: มีวัสดุอะไรบ้างสำหรับหมุดย้ำกึ่งท่อหัวแบน?

ตอบ: เราผลิตหมุดย้ำกึ่งท่อหัวแบนในตระกูลวัสดุ 5 ตระกูล:

• เหล็กกล้าคาร์บอนต่ำ – แข็งแรงที่สุด คุ้มค่าที่สุด ชุบซิงค์หรือนิกเกิล
• สแตนเลส (304/316) – ทนทานต่อการกัดกร่อนอย่างถาวร
• ทองเหลือง (C2680) – ไม่เป็นแม่เหล็ก ตกแต่ง
• ทองแดง – ค่าการนำไฟฟ้า/ความร้อนสูงสุด
• อะลูมิเนียม (5052/5056) – เบาที่สุด ไม่เป็นแม่เหล็ก

พร้อมที่จะแก้ไขปัญหาการเคลียร์สินค้าของคุณแล้วหรือยัง?

หากคุณกำลังออกแบบสำหรับพื้นที่แคบ หมุดย้ำหัวแบนคือคำตอบ ใช้พื้นที่น้อยกว่าหัวอื่นๆ ที่ไม่จม

สามขั้นตอนในการรับหมุดย้ำหัวแบนในชุดประกอบของคุณ:

ส่งรายละเอียดของคุณมาให้เรา– เส้นผ่านศูนย์กลางก้าน ความยาวลำกล้อง (หรือความหนาของปึกวัสดุ) วัสดุ ผิวสำเร็จ และปริมาณ

เราตอบกลับภายใน 24 ชั่วโมง– พร้อมค่าเครื่องมือ (ถ้ามี) ราคาชิ้นงาน และระยะเวลารอคอย

เราจัดส่งตัวอย่าง– ฟรี 20–50 ชิ้นให้คุณทดสอบกับวัสดุจริงของคุณ

ไม่แน่ใจเรื่องความยาวลำกล้อง? ส่งความหนาของปึกวัสดุของคุณมาให้เรา เราจะคำนวณความยาวที่แน่นอน
