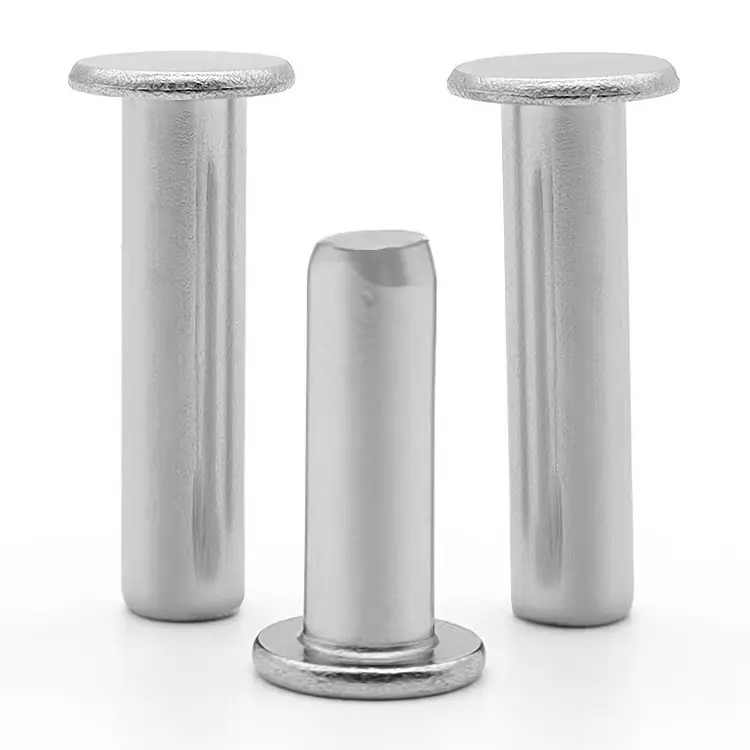

หมุดย้ำแข็งหัวแบน

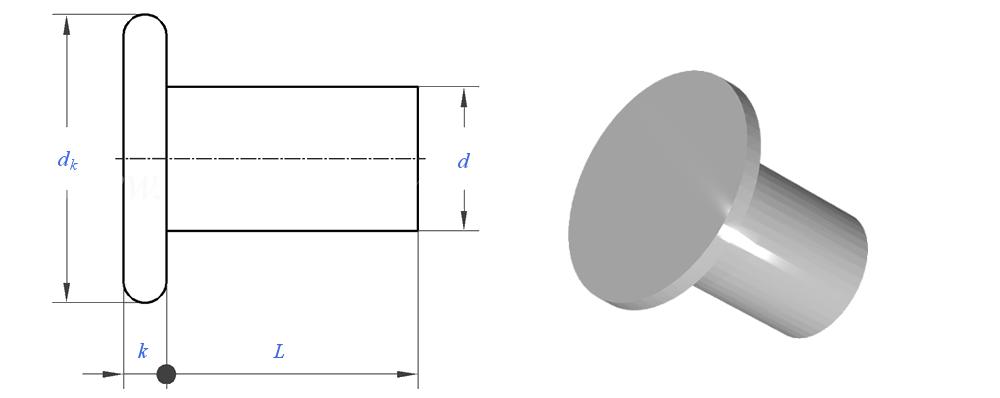

หมุดย้ำหัวแบนแก้ปัญหาที่นักออกแบบทุกคนต้องเผชิญ: วิธีรับกำลังยึดสูงสุดในพื้นที่จำกัด หัวแบนจะอยู่ต่ำกว่าหมุดย้ำตันอื่นๆ ที่ไม่เคาเตอร์ซึงค์ โดยทั่วไปจะอยู่ที่ 15–25% ของเส้นผ่านศูนย์กลางด้ามในความสูงของหัว สำหรับหมุดย้ำขนาด 5 มม. จะมีส่วนที่ยื่นออกมาเหนือพื้นผิวเพียง 0.8–1.2 มม.

นี่ไม่ใช่หมุดย้ำกึ่งท่อที่มีความแข็งแรงลดลง นี่คือหมุดย้ำตัน – เส้นผ่านศูนย์กลางก้านเต็ม แรงเฉือนเต็มและความต้านทานแรงดึง – โดยมีหัวที่หลุดเข้าไปในชุดประกอบของคุณ เมื่อคุณต้องการความแข็งแกร่งและระยะหลบในตัวยึดเดียวกัน นี่คือคำตอบ

ความแตกต่างของหัวแบน – ความแข็งแกร่งที่เหมาะสม

หัวแบนไม่ใช่แค่รูปร่าง เป็นวิธีแก้ปัญหาข้อจำกัดการออกแบบเฉพาะ

• โปรไฟล์ต่ำสุด – 15–25% ของเส้นผ่านศูนย์กลางด้ามในส่วนสูงของหัว; ต่ำกว่าหัวกลม วงรี หรือโครงถัก
• ไม่มีการเตรียมรูพิเศษ – เฉพาะรูตรงเท่านั้น ไม่จำเป็นต้องมีการเคาเตอร์
• แข็งแรงเต็มที่ – โครงสร้างแข็งให้แรงเฉือนและแรงดึง 100%
• ระยะห่างในการเลื่อน – ต่ำพอที่จะเคลียร์กลไกการเลื่อน ชุดประกอบที่วางซ้อนกันได้ และกล่องหุ้มที่แน่นหนา

Solid คือโครงสร้างหมุดย้ำที่แข็งแกร่งที่สุด แตกต่างจากหมุดกึ่งท่อที่ต้องอาศัยผนังบางที่กลิ้งออกไปด้านนอก หมุดย้ำแข็งจะใช้เส้นผ่านศูนย์กลางก้านเต็มเพื่อสร้างการยึด

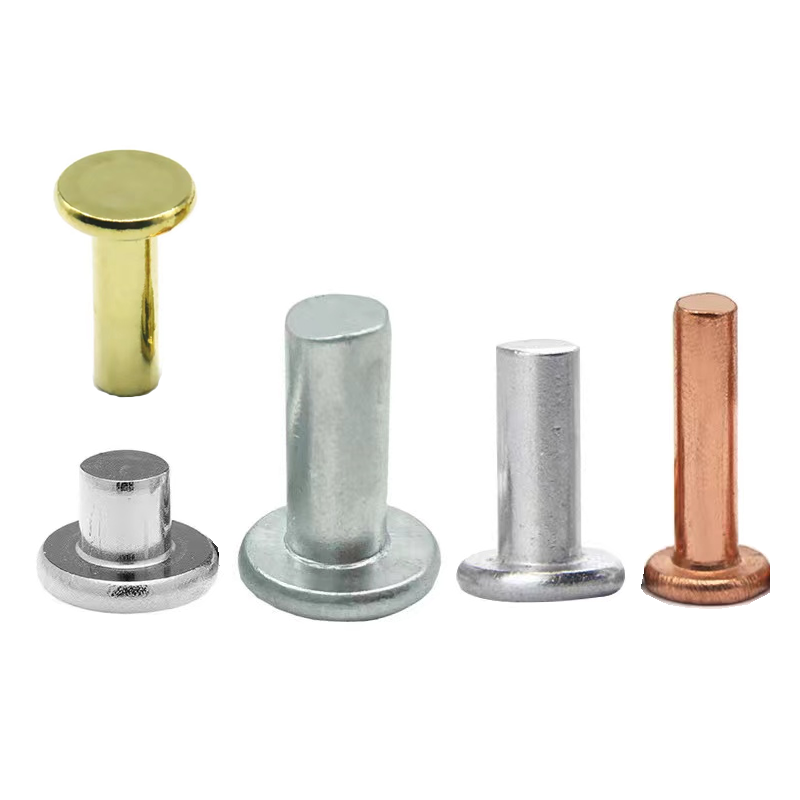

ห้าวัสดุ – เลือกสิ่งที่เหมาะกับการประกอบของคุณ

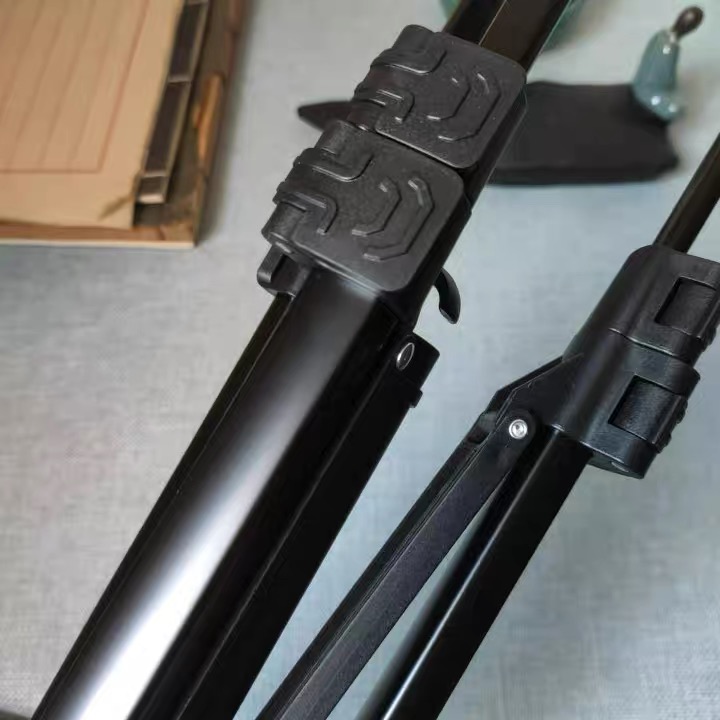

แอปพลิเคชั่นเดียว - บานพับขาขาตั้งกล้อง

ผู้ผลิตขาตั้งกล้องมืออาชีพรายหนึ่งจำเป็นต้องมีหมุดย้ำสำหรับประกอบบานพับขา กล้องโทรทรรศน์และการพับส่วนขา - หัวหมุดย้ำที่ยื่นออกมาอาจขูดกับท่อขาด้านในระหว่างการยืดและหด หมุดย้ำกึ่งท่อแบบเดิมมีระยะห่างต่ำ แต่ขาดความแข็งแรงในการรักษาแรงจับยึดเมื่อใช้งานซ้ำๆ ลูกค้าต้องการความแข็งแกร่งเต็มรูปแบบโดยมีโปรไฟล์ที่เกือบจะราบเรียบ

Nuote Metals จัดหาหมุดย้ำแข็งหัวแบนสแตนเลส 304 – ก้าน 4.0 มม., หัวแบน 8.0 มม., ความยาวโดยรวม 12.0 มม., ผิวเคลือบแบบพาสซีฟ หัวแบนอยู่เหนือพื้นผิวเพียง 0.8 มม. ซึ่งต่ำพอที่จะทำให้ท่อขาด้านในโล่งได้หมด โครงสร้างที่มั่นคงให้แรงจับยึดถาวรซึ่งจะไม่คลายตัวเกินพันรอบการต่อขยาย สแตนเลส 304 ให้ความต้านทานการกัดกร่อนต่อเหงื่อและสภาพกลางแจ้ง

ลูกค้าทดสอบหมุดกับขาตั้งกล้องจำนวน 500 ตัว หลังจากการยืดออก 10,000 รอบ และการใช้งานภาคสนามหนึ่งปี ไม่มีการคลายตัว การขูดเป็นศูนย์ การเกิดสนิมเป็นศูนย์ ตั้งแต่นั้นมา ลูกค้าได้ใช้หมุดย้ำหัวแบนมากกว่า 500,000 ชิ้นกับสายขาตั้งทั้งหมด

ขนาดที่กำหนดเอง – สร้างขึ้นตามข้อกำหนดของคุณ

เราผลิตหมุดย้ำหัวแบนตามข้อกำหนดเฉพาะของคุณ มีเส้นผ่านศูนย์กลางก้านตั้งแต่ 0.8 มม. ถึง 8.0 มม. โดยมีความยาวโดยรวมที่ปรับแต่งตามความหนาของปึกวัสดุของคุณ

สิ่งที่เราต้องการจากคุณ:

• เส้นผ่านศูนย์กลางก้าน - ตั้งแต่ 0.8 มม. ถึง 8.0 มม
• เส้นผ่านศูนย์กลางของหัว – แบน ตรงกับความต้องการในการออกแบบของคุณ
• ความยาวโดยรวม – หรือความหนาปึกวัสดุทั้งหมดของคุณ
• วัสดุ – เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม
• เสร็จสิ้น – สังกะสี, ทู่, แล็คเกอร์, อโนไดซ์หรือธรรมดา

ขนาดมาตรฐานในสต็อก – ไม่มีค่าเครื่องมือสำหรับข้อกำหนดที่มีอยู่ เส้นผ่านศูนย์กลางของหัวแบบกำหนดเองและรูปทรงพิเศษอาจต้องใช้เครื่องมือ เราจะให้คำแนะนำในขั้นตอนการเสนอราคา

วิธีที่เราสร้างหมุดย้ำแข็งหัวแบน – การขึ้นหัวเย็นอย่างแม่นยำ

หัวแบนขึ้นรูปยากกว่าหัวกลม โลหะต้องการที่จะเกิดรอยยับเมื่อมีการเปลี่ยนจากก้านหนึ่งไปยังอีกหัวอย่างรวดเร็ว กระบวนการ Cold-heading ของเราจะป้องกันสิ่งนั้น – รับประกันความเรียบที่สมบูรณ์แบบทุกครั้ง

กระบวนการตามลำดับ:

• การวาดลวด – ดึงวัตถุดิบจนถึงเส้นผ่านศูนย์กลางด้ามที่แน่นอนด้วยค่าความคลาดเคลื่อน ±0.02 มม. เพื่อให้แน่ใจว่าหมุดทุกตัวจะพอดีกับรูของคุณอย่างสม่ำเสมอ
• การขึ้นรูปเย็น – กระบวนการขึ้นรูปหลายขั้นตอนทำให้เกิดหัวแบน ความแตกต่างที่สำคัญจากหัวรูปแบบอื่นๆ: แท่นหยอดเหรียญจะอัดหัวให้แน่นจนถึงความหนาขั้นสุดท้าย ขจัดรอยยับ และรับประกันความเรียบภายใน ±0.05 มม. นี่เป็นสิ่งสำคัญสำหรับชุดประกอบที่มีระยะห่างต่ำ
• การตัดขอบ – ลบแฟลชบริเวณขอบส่วนหัวออก ผลลัพธ์ที่ได้คือชิ้นส่วนที่สะอาด ไร้เสี้ยน แนบชิดกับวัสดุของคุณ
• การสะดุด – ขจัดเศษไมโครออกไป เพื่อเตรียมพื้นผิวสำหรับการชุบหรือการเคลือบ
• การชุบหรือการเคลือบ – นำไปใช้ตามที่ระบุไว้ (สังกะสี การทู่ แลคเกอร์ อโนไดซ์ หรือธรรมดา)

ทำไมหัวแบนของเราถึงแบน:

• ขั้นตอนการสร้างเหรียญไม่ใช่ทางเลือก – มันถูกสร้างไว้ในกระบวนการ
• แม่พิมพ์ได้รับการขัดเงาเพื่อป้องกันการเกาะติดและรอยบนพื้นผิว
• ทุกชุดจะได้รับการตรวจสอบความเรียบของส่วนหัว ไม่ใช่แค่เส้นผ่านศูนย์กลางเท่านั้น

การควบคุมคุณภาพ – สิ่งที่เราตรวจสอบและเหตุผล:

ในกรณีที่ใช้หมุดย้ำแข็งหัวแบน

หมุดย้ำตันหัวแบนเป็นตัวเลือกที่ต้องการสำหรับชุดประกอบที่มีโปรไฟล์ต่ำและมีความแข็งแรงสูง:

• ขาตั้งกล้อง – บานพับขา กลไกการต่อ ข้อต่อแบบพับได้
• เฟอร์นิเจอร์กลางแจ้ง – โครงพับ เก้าอี้และโต๊ะแบบวางซ้อนกันได้
• ยานยนต์ – อุปกรณ์ตกแต่งภายใน แผงประกอบที่มีข้อจำกัดในการกวาดล้าง
• อุปกรณ์ทางการแพทย์ – พื้นผิวที่มีความสำคัญต่อสุขอนามัย การป้องกันการเกี่ยวของถุงมือ
• อุปกรณ์อุตสาหกรรม – แผงควบคุม การ์ดเครื่องจักร ส่วนประกอบเลื่อน
• กล่องหุ้มอิเล็กทรอนิกส์ – ชุดประกอบแชสซีที่มีระยะห่างแคบ
• การบินและอวกาศ – แผงภายใน ส่วนประกอบที่นั่ง
• สัมภาระ – รางมือจับ กลไกเลื่อน

ลูกค้าทั่วโลก คุณภาพที่พิสูจน์แล้ว

เราทำงานร่วมกับผู้ผลิตทั่วอเมริกาเหนือ ยุโรป และเอเชีย ตั้งแต่แบรนด์อุปกรณ์กล้อง ซัพพลายเออร์ยานยนต์ ไปจนถึงผู้ผลิตอุปกรณ์ทางการแพทย์ ภาพด้านบนแสดงพันธมิตรอันทรงคุณค่าของเราที่มาเยี่ยมชมโรงงาน ทำงานร่วมกันในโครงการที่กำหนดเอง และแบ่งปันประสบการณ์ของพวกเขาเกี่ยวกับหมุดย้ำหัวแบน

เราไม่พึ่งพาการเรียกร้อง การจัดส่งทุกครั้งจะมีเอกสารที่สามารถตรวจสอบย้อนกลับได้ครบถ้วน:

• ใบรับรองการทดสอบโรงงาน – องค์ประกอบทางเคมีและคุณสมบัติแรงดึง
• รายงานการตรวจสอบมิติ – ค่าที่วัดได้จริงจากแบตช์
• ใบรับรองการชุบ – การตรวจสอบความหนา (ถ้ามี)
• ใบรับรองความสอดคล้อง – ลงนาม สามารถตรวจสอบย้อนกลับเป็นชุดได้

เรายังรักษา:

• ISO 9001:2015 – ได้รับการรับรองระบบการจัดการคุณภาพ
• การปฏิบัติตาม RoHS – ตรวจสอบโดยการทดสอบ SGS
• การปฏิบัติตาม REACH – การประกาศ SVHC ในปัจจุบัน

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: หมุดย้ำแข็งหัวแบนและหมุดย้ำกึ่งท่อหัวแบนแตกต่างกันอย่างไร?

ตอบ: ความแตกต่างอยู่ที่การออกแบบส่วนท้าย หมุดย้ำแข็งหัวแบนมีความแข็งเต็มที่ ก้านทั้งหมดจะเสียรูประหว่างการติดตั้ง ให้แรงเฉือนและแรงดึงสูงสุด หมุดย้ำกึ่งท่อหัวแบนมีช่องกลวงที่ส่วนท้าย ลดแรงในการเซ็ตตัวลง 70% แต่มีความแข็งแรงที่มั่นคง 80–90% ทั้งสองมีส่วนหัวแบบเตี้ยเหมือนกัน เลือกแบบทึบสำหรับโครงสร้าง รับน้ำหนัก และส่วนประกอบถาวรที่ต้องการความแข็งแรงสูงสุด เลือกแบบกึ่งท่อสำหรับการผลิตปริมาณมากโดยที่ความเร็วในการติดตั้งเป็นสิ่งสำคัญและน้ำหนักบรรทุกอยู่ในระดับปานกลาง สำหรับเคสขาตั้งกล้องด้านบน ของแข็งเป็นตัวเลือกที่เหมาะสม เนื่องจากลูกค้าต้องการแรงจับยึดแบบถาวรในชุดประกอบที่กำลังเคลื่อนที่

Q2: มีวัสดุอะไรบ้างสำหรับหมุดย้ำหัวแบน?

ตอบ: เราผลิตหมุดย้ำหัวแบนในตระกูลวัสดุ 5 ตระกูล:

• เหล็กกล้าคาร์บอนต่ำ – แข็งแรงที่สุด คุ้มค่าที่สุด ชุบซิงค์หรือนิกเกิล
• สแตนเลส (304/316) – ทนทานต่อการกัดกร่อนถาวร ผ่านการรับรองตามมาตรฐาน
• ทองเหลือง (C2680) – ความนำไฟฟ้า ไม่เป็นแม่เหล็ก ตกแต่ง
• ทองแดง – ค่าการนำไฟฟ้า/ความร้อนสูงสุด
• อะลูมิเนียม (5052/5056) – เบาที่สุด ไม่เป็นแม่เหล็ก

ฉันจะเลือกได้อย่างไรความยาวโดยรวมที่ถูกต้องสำหรับหมุดตันหัวแบนคืออะไร?

ตอบ: เลือกความยาวที่จะเหลือ 1.2–1.5 เท่าของเส้นผ่านศูนย์กลางด้ามที่ยื่นออกมาจากปึกวัสดุของคุณหลังจากการใส่ ตัวอย่างเช่น หากคุณเชื่อมแผ่นขนาด 2 มม. สองแผ่น (รวมทั้งหมด 4 มม.) ด้วยด้ามขนาด 5 มม. คุณจะต้องมีด้ามยื่นออกมา 1.2 × 5 มม. = 6 มม. ความยาวรวม = 4 มม. (ปึก) + 6 มม. (ส่วนที่ยื่นออกมา) = 10 มม. วัสดุที่ยื่นออกมานี้จะสร้างส่วนหัวที่สองระหว่างการตั้งค่า ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวที่แน่นอนให้

สิ่งที่เรารับประกันเกี่ยวกับรีเวทตันหัวแบนทุกอัน

เราไม่เพียงแค่ขายหมุดย้ำ เรารับประกัน:

• ความแข็งแกร่ง– แรงเฉือนตรงหรือเกินกว่าข้อกำหนดของคุณ
• พอดี– เส้นผ่านศูนย์กลางก้านภายใน ± 0.05 มม. ของข้อกำหนดของคุณ
• ประวัติโดยย่อ– ความสูงของส่วนหัวภายใน ±0.05 มม. สำหรับส่วนประกอบที่มีระยะห่างต่ำ
• วัสดุ– ตรวจสอบองค์ประกอบด้วยสเปกโตรมิเตอร์บนคอยล์ทุกตัว
• กอด– ทดสอบกับวัสดุของคุณก่อนจัดส่ง
• จัดส่ง– 5–7 วันสำหรับขนาดมาตรฐาน, 10–12 วันสำหรับขนาดที่กำหนดเอง

หากหมุดใดๆ ในการจัดส่งของคุณไม่เป็นไปตามมาตรฐานเหล่านี้ เราจะทำงานร่วมกับคุณเพื่อแก้ไขปัญหาทันที ไม่ว่าจะผ่านการเปลี่ยน การทำงานใหม่ หรือการปรับเปลี่ยนกระบวนการ
