หมุดย้ำแบบครึ่งท่อ

หมุดย้ำครึ่งท่อคือสิ่งที่คุณระบุเมื่อคุณต้องการความแข็งแกร่งของหมุดย้ำตัน แต่สายการผลิตของคุณไม่สามารถรับแรงกดหนัก รอบที่ช้า และแรงการตั้งค่าสูงตามที่ต้องการของหมุดย้ำตันได้ การออกแบบแบบครึ่งท่อ - ช่องตื้นที่ปลายส่วนท้าย โดยทั่วไปคือ 45–55% ของความยาวลำกล้อง - หมายความว่ามีเพียงผนังบางของส่วนกลวงเท่านั้นที่ม้วนออกไปด้านนอกระหว่างการติดตั้ง ผลลัพธ์: การประกอบเร็วขึ้น เครื่องมือที่เบาขึ้น และการยึดเกาะที่สม่ำเสมอทุกครั้ง

เมื่อสายการผลิตของคุณทำงานด้วยความเร็วและข้อต่อของคุณยังต้องยึดอยู่ หมุดย้ำแบบท่อครึ่งตัวก็จะส่งมอบ

Half-Tubular กับ Solid และ Full Tubular – การเลือกการออกแบบที่เหมาะสม

คุณลักษณะที่กำหนดของหมุดย้ำแบบครึ่งท่อคือช่องตื้นที่ปลายส่วนท้าย ซึ่งโดยทั่วไปแล้วจะมีความยาวประมาณ 45–55% ของความยาวลำกล้อง ระหว่างการติดตั้ง เฉพาะผนังบางของส่วนที่กลวงนี้เท่านั้นที่ม้วนออกไปด้านนอกเพื่อยึดเกาะ สิ่งนี้แตกต่างโดยพื้นฐานจากหมุดย้ำตัน (แข็งเต็มที่) และหมุดย้ำท่อเต็ม (กลวงเต็มที่)

สำหรับการใช้งานในอุตสาหกรรม เฟอร์นิเจอร์ ยานยนต์ และฮาร์ดแวร์ส่วนใหญ่ หมุดย้ำแบบครึ่งท่อให้ความสมดุลระหว่างความแข็งแกร่งและประสิทธิภาพการผลิตที่ดีที่สุด

วัสดุและรูปแบบส่วนหัว – สิ่งที่เรานำเสนอ

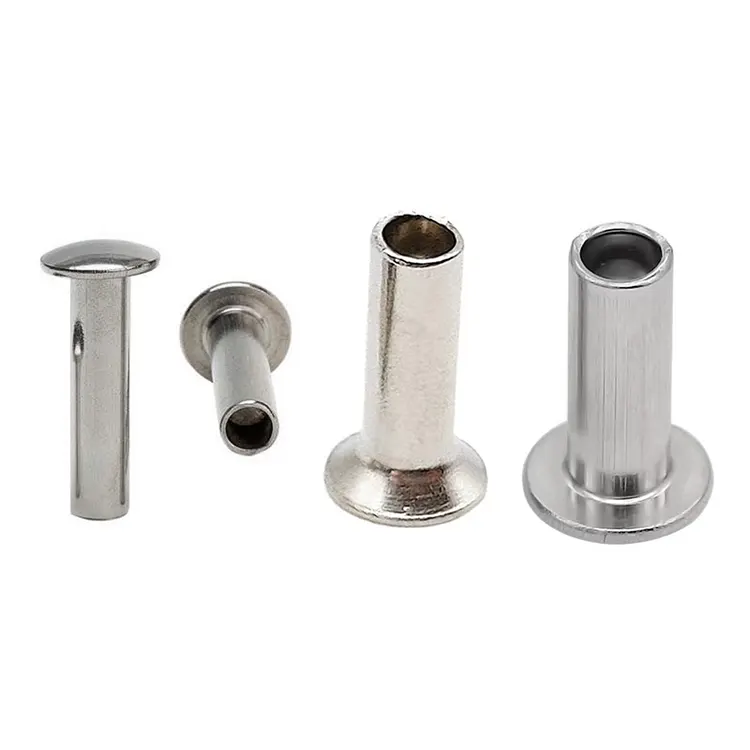

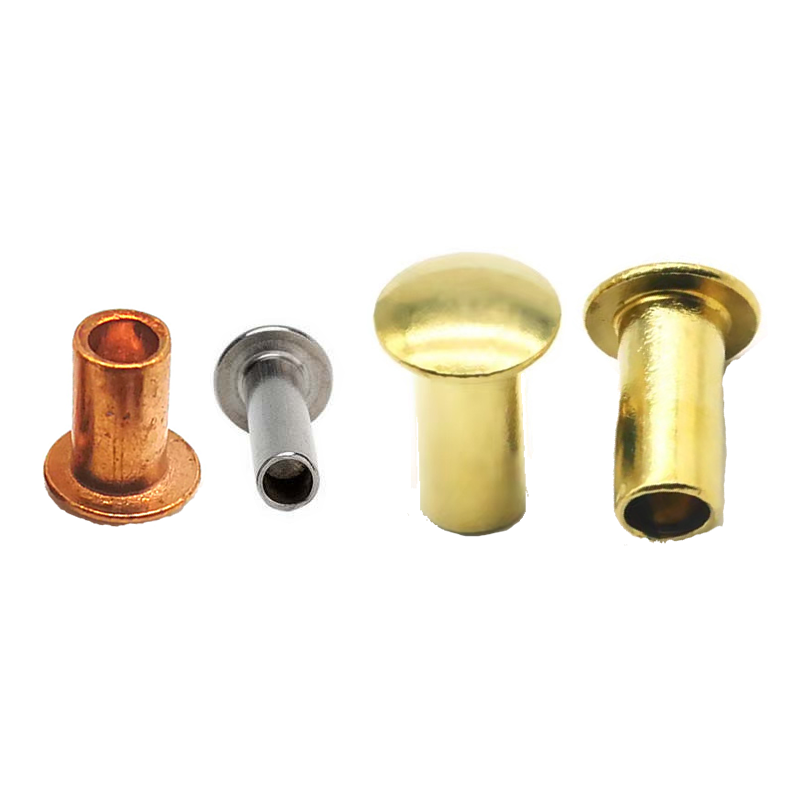

มีจำหน่ายในตระกูลวัสดุ 5 ตระกูลและรูปแบบหัว 8 แบบเพื่อให้ตรงกับความต้องการในการใช้งานของคุณ

มีรูปแบบหัวให้เลือก:

พื้นผิว: ชุบสังกะสี, แบล็คออกไซด์, เคลือบสี, เคลือบแลคเกอร์, ชุบนิกเกิล, โบราณวัตถุ, อะโนไดซ์, ธรรมดา – ขึ้นอยู่กับวัสดุ

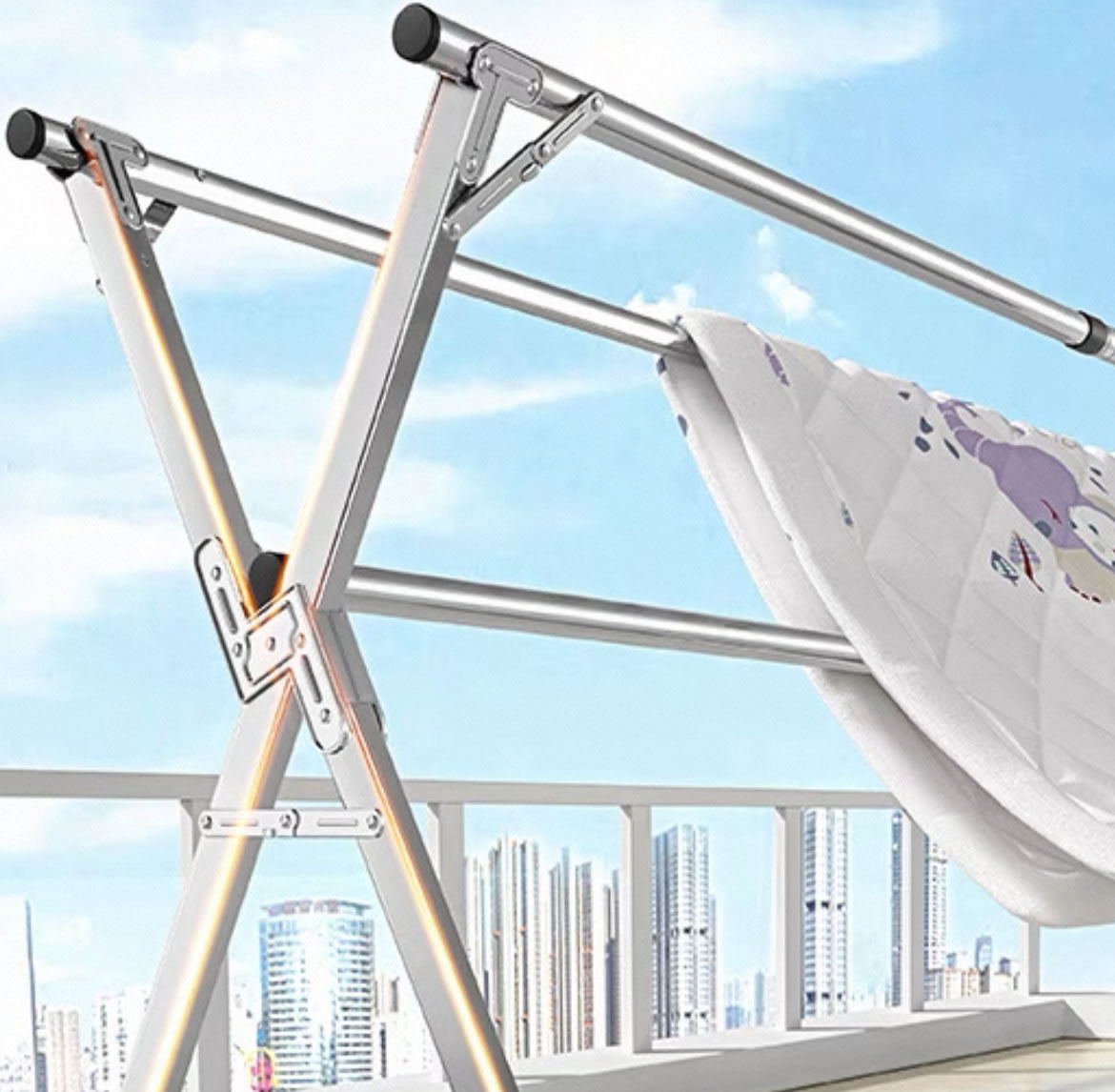

การใช้งานจริงอย่างหนึ่ง - ราวตากผ้าอลูมิเนียม

ผู้ผลิตราวตากผ้าแบบพกพาใช้หมุดอะลูมิเนียมเพื่อประกอบข้อต่อบานพับแบบกรรไกรบนราวแขวนแบบพับได้ หมุดย้ำที่มีอยู่เป็นอะลูมิเนียมเนื้อแข็ง ซึ่งใช้งานได้ แต่สายการประกอบช้ากว่าที่ลูกค้าต้องการ แรงในการตั้งค่าสูงจำเป็นต้องตั้งค่าการกดอย่างระมัดระวัง และการวางแนวที่ไม่ตรงส่งผลให้ท่ออะลูมิเนียมบางบิดเบี้ยว ลูกค้าต้องการการประกอบที่รวดเร็วขึ้นโดยไม่ทำให้ความแข็งแรงของข้อต่อลดลง

เราวิเคราะห์โหมดความล้มเหลว: หมุดย้ำตันมีการระบุมากเกินไปสำหรับการใช้งานนี้ โหลดบนข้อต่อบานพับอยู่ในระดับปานกลาง โดยเป็นเสื้อผ้าเปียกไม่กี่กิโลกรัม และมีความเสี่ยงต่อการบิดเบี้ยวสูงเนื่องจากท่อมีความบาง วิธีการแก้ปัญหาคือการออกแบบแบบครึ่งท่อที่จะลดแรงในการเซ็ตตัวในขณะที่ยังคงให้ความแข็งแกร่งเพียงพอ

Nuote Metals จัดหาหมุดย้ำกึ่งท่ออะลูมิเนียมแบบครึ่งท่อ – ก้าน 4.0 มม., หัวกลม 7.0 มม., ความยาวลำกล้อง 10.0 มม., ผิวเรียบ ช่องแบบครึ่งท่อลดแรงในการตั้งค่าลงกว่า 60% ซึ่งช่วยลดการบิดเบี้ยวของท่อ วัสดุอะลูมิเนียมเข้ากันกับโครงชั้นวาง หัวกลมให้รูปลักษณ์ที่สะอาดและสม่ำเสมอ

ลูกค้าทดสอบหมุดย้ำ 1,000 ตัวบนชั้นวาง 500 อัน หลังจากการพับ 10,000 รอบที่น้ำหนัก 15 กก. ไม่มีการบิดเบี้ยว ไม่มีการคลายตัว ความเร็วในการประกอบเพิ่มขึ้น 35% และอัตราการปฏิเสธลดลงจนใกล้ศูนย์ ปัจจุบันพวกเขาสั่งซื้อหมุดย้ำแบบครึ่งท่อเป็นชุดจำนวน 300,000 ชิ้นต่อปี

วิธีระบุหมุดย้ำ – สิ่งที่เราต้องการจากคุณ

สินค้าเหล่านี้ผลิตขึ้นเป็นพิเศษตามความต้องการของคุณ นี่คือสิ่งที่เราต้องมีเพื่อให้ข้อกำหนดของคุณถูกต้อง

ขนาดที่เราต้องการ:

• เส้นผ่านศูนย์กลางก้าน – 1.5 มม. ถึง 8.0 มม
• ความยาวลำกล้อง - วัดจากด้านล่างของศีรษะถึงปลายก้าน เราคำนวณสิ่งนี้จากความหนาของปึกวัสดุของคุณ

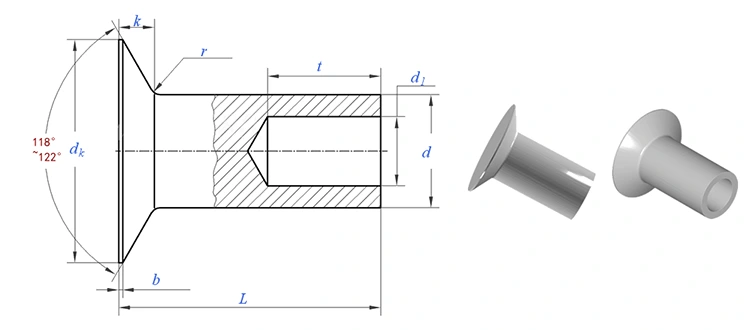

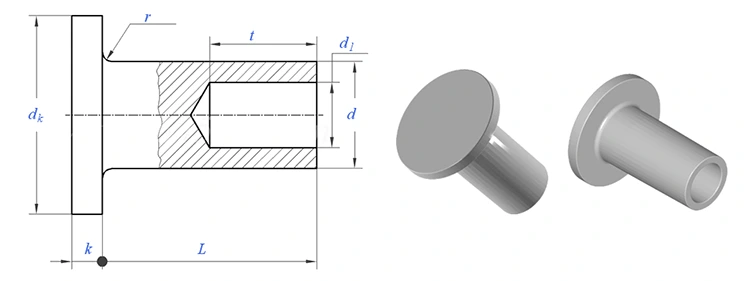

• ลักษณะศีรษะ – กลม แบน ทรงรี โครงโครง กระทะ อเนกประสงค์ หัวเห็ด หรือหัวจม
• เส้นผ่านศูนย์กลางของหัว – ตรงกับความต้องการพื้นผิวตลับลูกปืนของคุณ

ทางเลือกที่คุณทำ:

• วัสดุ – เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม
• การออกแบบ – แข็งหรือกึ่งท่อ
• เสร็จสิ้น – สังกะสี, ทู่, แล็กเกอร์, นิกเกิล, อโนไดซ์, โบราณ ฯลฯ

หากคุณไม่แน่ใจเกี่ยวกับความยาวลำกล้องหรือเส้นผ่านศูนย์กลางของหัว:ส่งความหนาของปึกวัสดุหรือชิ้นส่วนตัวอย่างมาให้เรา เราจะแนะนำขนาดที่เหมาะสมที่สุด เราไม่คิดค่าบริการสำหรับคำแนะนำด้านวิศวกรรม

เวลานำตัวอย่าง:5-10 วันสำหรับข้อกำหนดมาตรฐาน เครื่องมือที่กำหนดเอง: 15–20 วัน

จากวัตถุดิบไปจนถึงหมุดย้ำสำเร็จรูป – ขั้นตอนการผลิตของเรา

หมุดย้ำแบบครึ่งท่อถูกสร้างขึ้นผ่านการมุ่งหน้าแบบเย็น ซึ่งเป็นกระบวนการที่สร้างรูปร่างโลหะที่อุณหภูมิห้องโดยใช้เครื่องอัดความเร็วสูงและแม่พิมพ์ที่มีความแม่นยำ นี่คือวิธีที่เราทำทีละขั้นตอน

การจัดซื้อวัสดุ– เราซื้อลวดที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ คอยล์แต่ละอันมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อนเพื่อการตรวจสอบย้อนกลับอย่างเต็มรูปแบบ เราไม่รับคอยล์หากไม่มีเอกสารที่ถูกต้อง

การตรวจสอบวัสดุที่เข้ามา– ทุกคอยล์ได้รับการตรวจสอบเส้นผ่านศูนย์กลาง (เลเซอร์ไมโครมิเตอร์ ±0.02 มม.) และความแข็ง (เครื่องทดสอบ Rockwell) สำหรับเหล็ก เราต้องการ HRB 70–85 สเปกโตรมิเตอร์ตรวจสอบองค์ประกอบของวัสดุ ข้อกำหนดภายนอกคอยล์ใดๆ จะถูกปฏิเสธก่อนที่จะถึงพื้นที่การผลิต

หัวเรื่องเย็น– สายไฟป้อนเข้าในส่วนหัวเย็นแบบหลายสถานี ในลำดับต่อเนื่องเดียว:

• ลวดถูกดึงออกมาตามเส้นผ่านศูนย์กลางก้านที่แน่นอน
• ตัดให้ได้ความยาวว่างที่แม่นยำ
• ขั้นแรกเป่ากำลังสองช่องว่าง
• การตีครั้งที่สองก่อให้เกิดศีรษะ (รูปแบบใดก็ได้จากแปดรูปแบบ)
• การเป่าครั้งที่สามจะพ่นโพรงกึ่งกลวงออกมาที่ความลึก 45–55%

การชุบหรือการเคลือบ– ใช้สังกะสี ทู่ แล็กเกอร์ นิกเกิล อโนไดซ์ หรือสารเคลือบอื่น ๆ ตามที่ระบุไว้ ความหนาของการชุบได้รับการตรวจสอบโดย XRF

การตรวจสอบขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% สำหรับมิติที่สำคัญ ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติและใบรับรองที่ออกให้ทุกชุด

อะไรทำให้การตอกหมุดแบบเย็นสำหรับหมุดย้ำแบบครึ่งท่อ:

• ความลึกของโพรงต้องแม่นยำ – ตื้นเกินไป และแรงในการตั้งค่ายังคงสูง ลึกเกินไปและการกอดก็อ่อนแอ
• การขึ้นรูปเย็นทำให้วัสดุแข็งตัว เพิ่มความแข็งพื้นผิว 15–20% โดยไม่ต้องผ่านการบำบัดความร้อน
• ความสม่ำเสมอถูกสร้างขึ้นในกระบวนการ – หมุดทุกตัวจะตรงกับหมุดตัวแรก

การควบคุมคุณภาพ – สิ่งที่เราตรวจสอบ ทำไมจึงมีความสำคัญ

กระบวนการตรวจสอบของเรา:

• ลวดขาเข้า – มีการตรวจสอบเส้นผ่านศูนย์กลางและความแข็งก่อนเริ่มการผลิต สเปกโตรมิเตอร์ตรวจสอบองค์ประกอบของวัสดุ
• บทความแรก – หมุดย้ำ 10 อันที่วัดด้วยเครื่องเปรียบเทียบเชิงแสง ได้รับการตรวจสอบทุกมิติ – ก้าน หัว ความยาวลำกล้อง ความลึกของโพรง
• อยู่ระหว่างดำเนินการ – หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น ตรวจสอบขนาดที่สำคัญด้วยคาลิปเปอร์แบบดิจิทัล การดริฟท์ใดๆ ก็ตามจะหยุดการกด
• การทดสอบการตั้งค่า – ทุกๆ 2,000 ชิ้น ตั้งค่าเป็นวัสดุตัวอย่าง Clinch ตรวจสอบความสมมาตร ความแน่น และรอยแตกร้าว
• การเรียงลำดับขั้นสุดท้าย – การตรวจสอบด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง

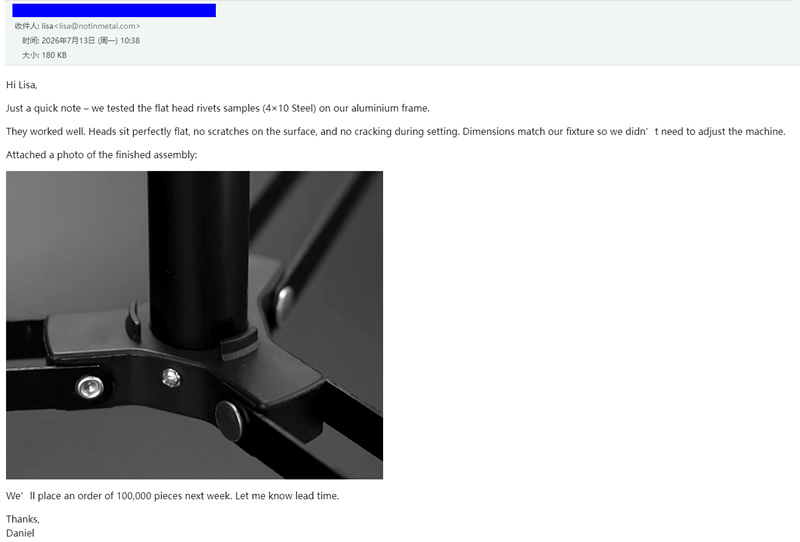

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

เราไม่เพียงแค่อ้างคุณภาพเท่านั้น แต่เราปล่อยให้ลูกค้าพูดแทนเรา ภาพด้านบนแสดงการตอบรับอย่างแท้จริงจากลูกค้าที่ใช้หมุดย้ำแบบครึ่งท่อของเราในสายการผลิต ตั้งแต่ผู้ผลิตเฟอร์นิเจอร์ไปจนถึงผู้ประกอบชิ้นส่วนอิเล็กทรอนิกส์ พวกเขาแบ่งปันประสบการณ์เกี่ยวกับคุณภาพผลิตภัณฑ์ของเรา ความน่าเชื่อถือในการจัดส่ง และการสนับสนุนทางเทคนิค

คำสั่งซื้อของคุณ – สิ่งที่เราส่งให้คุณ

เมื่อหมุดของคุณมาถึง คุณจะได้รับมากกว่าแค่ผลิตภัณฑ์ เรารวมบันทึกที่สมบูรณ์ของสิ่งที่ถูกสร้างขึ้นและวิธีการตรวจสอบ

สิ่งที่คุณจะพบในกล่อง:

• หมุดย้ำในถุงโพลีปิดผนึก – มีป้ายกำกับพร้อมหมายเลขชิ้นส่วน หมายเลขชุด และปริมาณ ไม่มีส่วนที่หลวมไม่ต้องเดา
• ใบรับรองวัสดุ – องค์ประกอบทางเคมีและคุณสมบัติแรงดึงจากขดลวดเดิม ติดตามเลขความร้อนได้
• เอกสารการตรวจสอบ – การวัดหมุด 10 ตัวตามจริงจากชุดงานของคุณ เราบันทึกเส้นผ่านศูนย์กลางของด้าม เส้นผ่านศูนย์กลางของหัว ความสูงของหัว ความยาวลำกล้อง และความลึกของโพรง
• ใบรับรองการเสร็จสิ้น – สำหรับหมุดชุบ การตรวจสอบความหนา XRF
• เอกสารการปฏิบัติตามข้อกำหนด – ลงนามโดยผู้จัดการ QA ของเรา พร้อมหมายเลขชุดงานที่ไม่ซ้ำกันสำหรับการตรวจสอบย้อนกลับ
• เราเก็บสำเนาไว้เป็นเวลาห้าปี แต่เราขอแนะนำให้คุณเก็บสำเนาของคุณไว้ด้วยเช่นกัน

ได้รับการรับรอง:ISO 9001:2015, RoHS, การเข้าถึง

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: ฉันใช้หมุดย้ำแบบครึ่งท่อ และพวกมันจะแตกร้าวตลอดระหว่างการติดตั้ง อะไรเป็นสาเหตุของสิ่งนี้และฉันจะแก้ไขได้อย่างไร

ตอบ: การแคร็กระหว่างการตั้งค่าเป็นหนึ่งในปัญหาที่พบบ่อยที่สุดที่เราได้ยินมา สาเหตุและแนวทางแก้ไขที่เป็นไปได้มากที่สุดมีดังนี้:

สาเหตุที่ 1: วัสดุที่ไม่ถูกต้องสำหรับการใช้งาน สแตนเลสจะแข็งตัวอย่างรวดเร็วและมีแนวโน้มที่จะแตกร้าวได้ง่ายกว่าเหล็กหรือทองเหลือง หากคุณกำลังใช้หมุดย้ำสแตนเลสครึ่งท่อและประสบกับรอยแตกร้าว ให้ลองเปลี่ยนมาใช้เหล็กกล้าคาร์บอนต่ำหรือทองเหลือง ซึ่งจะสะดวกกว่าในระหว่างการตั้งค่า

สาเหตุที่ 2: ความลึกของโพรงลึกเกินไป หากช่องเกิน 55% ของความยาวลำกล้อง ความหนาของผนังที่เหลือจะบางเกินไปที่จะรองรับการกลิ้ง วิธีแก้ปัญหานั้นง่ายมาก โดยเราสามารถปรับความลึกของโพรงได้ 45–50% ของความยาวลำกล้อง ส่งหมุดปัจจุบันของคุณมาให้เรา แล้วเราจะวัดความลึกของโพรง

สาเหตุที่ 3: แรงในการตั้งค่าสูงเกินไป หมุดย้ำแบบครึ่งท่อต้องการแรงเพียง 25–30% ของแรงที่จำเป็นสำหรับหมุดย้ำแข็ง หากตั้งแรงกดไว้สูงเกินไป ผนังกลวงจะแตกแทนที่จะหมุนอย่างราบรื่น ลดแรงในการตั้งค่าลง 30% แล้วทดสอบอีกครั้ง

สาเหตุที่ 4: ความหนาของปึกวัสดุไม่ถูกต้อง หากความยาวลำกล้องสั้นเกินไป ส่วนที่เป็นกลวงจะหลุดออกก่อนที่จะเกิดการคว้าตัวเต็มที่ ความยาวลำกล้องควรยาวกว่าความหนาของปึกวัสดุทั้งหมด 1.5–2.0 มม. วัดความหนาของปึกของคุณแล้วส่งมาให้เรา เราจะตรวจสอบความยาวลำกล้องเอง

หากสิ่งเหล่านี้ไม่สามารถแก้ปัญหาได้ โปรดส่งตัวอย่างหมุดย้ำที่ร้าวและกองวัสดุของคุณมาให้เรา เราจะวิเคราะห์ความล้มเหลวและแนะนำวิธีแก้ไขเฉพาะโดยไม่มีค่าใช้จ่าย

คำถามที่ 2: ฉันสามารถใช้มันในงานกลางแจ้งได้หรือไม่

ตอบ: ได้ ด้วยวัสดุและการตกแต่งที่เหมาะสม สำหรับการใช้งานกลางแจ้ง เราขอแนะนำ:

เหล็กกล้าไร้สนิม (304 หรือ 316) พร้อมผิวเคลือบเพื่อความทนทานต่อการกัดกร่อนอย่างถาวร

เหล็กชุบสังกะสีพร้อมโครเมตสีเหลือง ทนต่อละอองเกลือได้นาน 96 ชั่วโมง (เหมาะสำหรับการใช้งานกลางแจ้งในที่ร่ม)

อะลูมิเนียมพร้อมผิวเคลือบอโนไดซ์สำหรับการประกอบกลางแจ้งน้ำหนักเบา

คำถามที่ 3: ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับหมุดย้ำแบบครึ่งท่อได้อย่างไร

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดประมาณ 1.5–2.0 มม. ตัวอย่างเช่น หากคุณเชื่อมแผ่นขนาด 2 มม. สองแผ่น (รวม 4 มม.) ให้เลือกความยาวลำกล้อง 5.5–6.0 มม. ความยาวพิเศษนี้ทำให้มีวัสดุเพียงพอสำหรับส่วนกลวงที่จะม้วนออกด้านนอกและยึดแน่นโดยไม่หลุดจากด้านล่าง หากลำกล้องสั้นเกินไป การยึดเกาะจะอ่อนลง นานเกินไปถังอาจยุบได้ ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวที่แน่นอนให้
