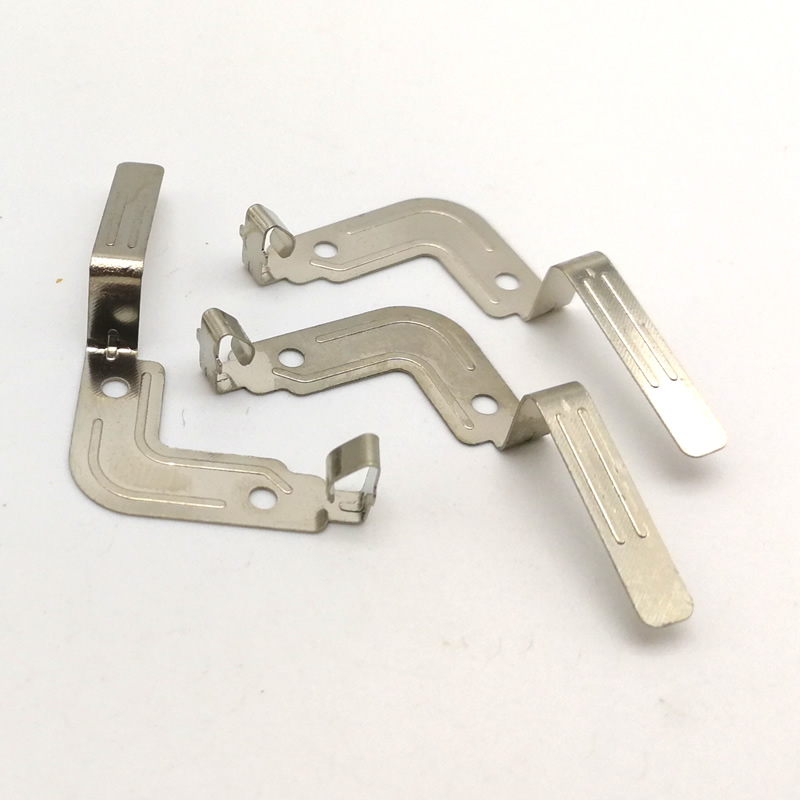

การตอกด้วยความเร็วสูง

ในโลกที่มีการแข่งขันสูงของการขึ้นรูปโลหะ ความเร็วส่งผลโดยตรงต่อต้นทุน การปั๊มความเร็วสูงเป็นกระบวนการผลิตที่ให้ส่วนประกอบที่มีความแม่นยำนับพันชิ้นต่อนาที ทำให้เป็นตัวเลือกยอดนิยมสำหรับอุตสาหกรรมที่ต้องการชิ้นส่วนโลหะขนาดเล็กถึงขนาดกลางในปริมาณมาก

นูเต้ เมทัลส์ดำเนินการสิ่งอำนวยความสะดวกการปั๊มความเร็วสูงโดยเฉพาะด้วยเครื่องพิมพ์ที่สามารถกดได้ 200 ถึง 1,200 จังหวะต่อนาที ไลน์ปั๊มความเร็วสูงของเราผลิตชิ้นส่วนนับพันล้านชิ้นต่อปีสำหรับภาคยานยนต์ อิเล็กทรอนิกส์ การแพทย์ และสินค้าอุปโภคบริโภค

การตอกความเร็วสูงคืออะไร?

การปั๊มความเร็วสูงเป็นกระบวนการขึ้นรูปโลหะโดยใช้แม่พิมพ์โปรเกรสซีฟแบบกำหนดเองซึ่งติดตั้งบนแท่นพิมพ์ซึ่งจะหมุนเวียนในอัตราที่สูงกว่าการปั๊มแบบทั่วไปอย่างมาก ทั่วไปปั๊มความเร็วสูงทำงานที่ 200–1,200 จังหวะต่อนาที (SPM) เทียบกับ 30–80 SPM สำหรับการกดแบบมาตรฐาน

ที่ปั๊มความเร็วสูงกระบวนการป้อนขดลวดโลหะผ่านเครื่องหนีบผมและเข้าสู่เครื่องรีด แต่ละจังหวะจะดำเนินการหลายอย่างพร้อมกัน ทั้งการเจาะ การปัดให้เรียบ การดัด และการหยอดเหรียญ ชิ้นส่วนออกจากแม่พิมพ์ด้วยความเร็วที่วัดได้เป็นพันต่อชั่วโมง

ลักษณะสำคัญของการปั๊มความเร็วสูง:

ผลผลิตที่สูงมาก – ล้านชิ้นต่อสัปดาห์จากการกดเพียงครั้งเดียว

ค่าพิกัดความเผื่อต่ำ – ได้รับการดูแลโดยโครงสร้างแม่พิมพ์ที่แข็งแกร่งและความเสถียรในการกด

ใช้แรงงานน้อยที่สุด – การผลิตแบบม้วนต่อชิ้นส่วนแบบอัตโนมัติเต็มรูปแบบ

ราคาชิ้นส่วนที่ต่ำกว่า – ปริมาณมากจะตัดจำหน่ายเครื่องมือและต้นทุนการตั้งค่า

เหตุใดจึงเลือก Nuote Metals สำหรับการปั๊มความเร็วสูง

กองเรืออุปกรณ์พิเศษ

นูเต้ เมทัลส์รักษาสายการกดที่กำหนดค่าไว้โดยเฉพาะสำหรับการปั๊มความเร็วสูง แท่นพิมพ์ทั้งหมดมีระบบลดแรงสั่นสะเทือนขั้นสูงและระบบนำทางที่แม่นยำ

ความเชี่ยวชาญด้านเครื่องมือสำหรับการปั๊มความเร็วสูง

ปั๊มความเร็วสูงมีความต้องการอย่างมากในการก่อสร้างแม่พิมพ์ Nuote Metals ออกแบบและสร้างแม่พิมพ์แบบก้าวหน้าโดยเฉพาะสำหรับการทำงานที่ความเร็วสูง:

--การเจาะและเม็ดมีดคาร์ไบด์ – ทนทานต่อการสึกหรอนับล้านครั้ง

--ส่วนแม่พิมพ์ที่สมดุล – ลดการสั่นสะเทือนที่อัตราการปั่นจักรยานสูง

--การดีดชิ้นส่วนที่เป็นบวก – หมุดอากาศหรือสปริงเพื่อล้างแม่พิมพ์ในแต่ละจังหวะ

--ระบบหล่อลื่น – หัวพ่นหมอกขนาดเล็กเพื่อการเคลือบคอยล์สม่ำเสมอ

--ชุดแม่พิมพ์เปลี่ยนด่วน – ใช้เวลาไม่ถึง 30 นาทีสำหรับการเปลี่ยนแม่พิมพ์

ความสามารถทางเทคนิคของการปั๊มความเร็วสูงของ นูเต้ เมทัลส์

ความเข้ากันได้ของวัสดุสำหรับการปั๊มความเร็วสูง

โลหะบางชนิดไม่ได้ทำงานเท่ากันในการปั๊มด้วยความเร็วสูงนูเต้ เมทัลส์ได้ตรวจสอบวัสดุต่อไปนี้สำหรับการผลิตความเร็วสูง:

ความคลาดเคลื่อนของมิติสามารถทำได้ด้วยการประทับตราความเร็วสูง

แม้จะมีอัตราการปั่นจักรยานสูงนูเต้ เมทัลส์รักษาพิกัดความเผื่อที่แน่นหนาผ่านการตรวจจับในแม่พิมพ์และการเลือกใช้เหล็กกล้าเครื่องมือ

ปริมาณการผลิตสำหรับการปั๊มความเร็วสูง

ปั๊มความเร็วสูงจะประหยัดที่สุดเมื่อมีปริมาณมากขึ้นนูเต้ เมทัลส์ให้คำแนะนำเกี่ยวกับระดับปริมาณ

การใช้งานที่เหมาะที่สุดสำหรับการตอกความเร็วสูง

นูเต้ เมทัลส์ได้ใช้การปั๊มความเร็วสูงในหลายอุตสาหกรรม ด้านล่างนี้เป็นตระกูลชิ้นส่วนที่มีลักษณะเฉพาะ

ชิ้นส่วนไฟฟ้าและอิเล็กทรอนิกส์

หน้าสัมผัสแบตเตอรี่และขั้วเซลล์แบบเหรียญ

รีเลย์และสวิตช์เบลด

หมุดเชื่อมต่อและซ็อกเก็ต

กระป๋องป้องกัน (EMI/RFI)

ลีดเฟรมสำหรับเซมิคอนดักเตอร์

แหวนสลิปและที่ใส่แปรง

ตัวยึดและคลิปสำหรับรถยนต์

คลิปหนีบสายไฟและรีเทนเนอร์

แคลมป์จับท่อ (แบบวงดนตรี)

ขั้วต่อกล่องฟิวส์

ขายึดเซนเซอร์ (รูปแบบขนาดเล็ก)

ปะเก็นและชิม

ส่วนประกอบหัวเข็มขัดนิรภัย

ส่วนประกอบอุปกรณ์การแพทย์

ขากรรไกรเครื่องมือผ่าตัด (ช่องว่างที่ประทับตรา)

ตัวเรือนอุปกรณ์แบบฝังได้ (ผนังบาง)

วงแหวนเชื่อมต่อสายสวน

บิตไขควงออร์โทพีดิกส์ (แบบฟอร์มที่ประทับตรา)

หน้าสัมผัสแถบทดสอบการวินิจฉัย

สินค้าอุปโภคบริโภค

ฟันซิปและตัวเลื่อน

ส่วนประกอบของตัวยึดแบบ Snap

โดมสวิตช์กุญแจ (โลหะ)

หน้าสัมผัสแบตเตอรี่สำหรับของเล่นและรีโมท

คลิปสปริงสำหรับปากกาและเครื่องมือ

อุตสาหกรรมและฮาร์ดแวร์

ล็อคแหวนรองและแหวนยึด

เทอร์มินัลบล็อกและตัวเชื่อม

สายรัดสายไฟ (แบบลวดหนามโลหะ)

Spacers และ standoffs

ป้ายชื่อและแท็กซีเรียล

การประกันคุณภาพในการปั๊มความเร็วสูง - หลักการของ EEAT

นูเต้ เมทัลส์แสดงให้เห็นถึงประสบการณ์ ความเชี่ยวชาญ อำนาจ และความไว้วางใจผ่านการควบคุมกระบวนการที่เข้มงวดซึ่งปรับแต่งให้เหมาะสมปั๊มความเร็วสูง.

ประสบการณ์ในการออกแบบแม่พิมพ์ความเร็วสูง

วิศวกรด้านเครื่องมือของเราได้ออกแบบแม่พิมพ์แบบโปรเกรสซีฟมากกว่า 500 ชิ้นเพื่อการปั๊มความเร็วสูงด้วยประสบการณ์ร่วมสามทศวรรษ แม่พิมพ์แต่ละตัวได้รับการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) เพื่อคาดการณ์การเคลื่อนที่ของแถบและโหมดการสั่นสะเทือนก่อนการผลิต

ความเชี่ยวชาญในการตรวจสอบระหว่างกระบวนการ

การปั๊มความเร็วสูงต้องใช้การตอบรับคุณภาพแบบเรียลไทม์ Nuote Metals มีพนักงาน:

เซ็นเซอร์แบบออปติคอล – ตรวจจับการมีอยู่ของชิ้นส่วนและรูปร่างในแต่ละจังหวะ

เลเซอร์ไมโครมิเตอร์ – วัดความกว้างวิกฤตที่ 1,000 การอ่านต่อวินาที

การทดสอบกระแสวน – ตรวจสอบความแข็งและรอยแตกของวัสดุ (สำหรับชิ้นส่วนด้านความปลอดภัย)

ซอฟต์แวร์ SPC – ติดตามแนวโน้มมิติและการแจ้งเตือนเกี่ยวกับการเบี่ยงเบน

ความน่าเชื่อถือผ่านการปฏิบัติตามข้อกำหนดของอุตสาหกรรม

การดำเนินการปั๊มความเร็วสูงของเราได้รับการรับรองว่า:

ISO 9001:2015 – การจัดการคุณภาพอย่างเต็มรูปแบบ

IATF 16949 – มาตรฐานคุณภาพยานยนต์ (สำหรับโครงการยานยนต์)

IPC-A-610 – การยอมรับสำหรับส่วนประกอบอิเล็กทรอนิกส์ (ถ้ามี)

RoHS & REACH – การปฏิบัติตามข้อกำหนดของวัสดุสำหรับชิ้นส่วนที่ผลิตทั้งหมด

ไว้วางใจด้วยความโปร่งใสของข้อมูล

สำหรับทุกคำสั่งผลิตปั๊มขึ้นรูปความเร็วสูง Nuote Metals จัดเตรียม:

รายงานการตรวจสอบบทความแรก – มิติที่วัดได้ 100%

การศึกษาขีดความสามารถของกระบวนการ (Cpk) – สำหรับมิติที่มีความสำคัญต่อลูกค้า

ใบรับรองวัสดุ – ตรวจสอบย้อนกลับไปยังโรงงานดั้งเดิมได้

ชิ้นส่วนตัวอย่าง – จัดส่ง 20 ชิ้นก่อนการผลิตเต็มจำนวน

การตอกความเร็วสูงกับการตอกแบบธรรมดา – การเปรียบเทียบ

เมื่อเลือกกระบวนการผลิต การทำความเข้าใจถึงข้อดีข้อเสียเป็นสิ่งสำคัญ

นูเต้ เมทัลส์แนะนำให้ประทับด้วยความเร็วสูงเมื่อปริมาณต่อปีเกิน 500,000 ชิ้น และรูปทรงของชิ้นส่วนส่วนใหญ่จะแบนหรือมีการโค้งงอเล็กน้อย

คำถามที่พบบ่อยเกี่ยวกับการปั๊มความเร็วสูง

ด้านล่างนี้คือคำถามทางเทคนิคที่พบบ่อยที่สุดที่ Nuote Metals ได้รับเกี่ยวกับปั๊มความเร็วสูง.

คำถามที่ 1: ปริมาณขั้นต่ำต่อปีที่จำเป็นในการพิจารณาต้นทุนเครื่องมือปั๊มความเร็วสูงคือเท่าใด

ตอบ: จุดคุ้มทุนสำหรับการปั๊มความเร็วสูงขึ้นอยู่กับความซับซ้อนของชิ้นส่วนและวัสดุ ตามกฎทั่วไปของ Nuote Metals การปั๊มด้วยความเร็วสูงจะมีความได้เปรียบเชิงเศรษฐกิจเมื่อมีปริมาณเกิน 500,000 ชิ้นต่อปีสำหรับชิ้นส่วนธรรมดา (แหวนรอง คลิป ขั้วต่อ) หรือ 200,000 ชิ้นสำหรับชิ้นส่วนที่ซับซ้อนปานกลาง (โค้งงอหลายจุด พิกัดความเผื่อต่ำ) หากต่ำกว่าเกณฑ์เหล่านี้ การปั๊มแบบธรรมดาหรือแม้แต่การเจาะด้วย CNC อาจมีต้นทุนรวมที่ต่ำกว่าเมื่อพิจารณาการตัดจำหน่ายเครื่องมือ ตัวอย่างเช่น แม่พิมพ์โปรเกรสซีฟปั๊มความเร็วสูงทั่วไปพร้อมเม็ดมีดคาร์ไบด์มีราคา 8,000–20,000 เหรียญสหรัฐ ขึ้นอยู่กับจำนวนสถานี หากแม่พิมพ์ดังกล่าวผลิตชิ้นส่วนที่ 0.01 ดอลลาร์ต่อชิ้น เทียบกับการปั๊มแบบธรรมดาที่ 0.03 ดอลลาร์ต่อชิ้น ประหยัดต่อชิ้นส่วนได้ 0.02 ดอลลาร์ แม่พิมพ์จ่ายเองหลังจาก 400,000–1,000,000 ชิ้น Nuote Metals ให้การวิเคราะห์เปรียบเทียบต้นทุนฟรีสำหรับการเขียนแบบชิ้นส่วนของคุณ—เราคำนวณราคาชิ้นงานสำหรับวิธีการปั๊มแบบธรรมดาและแบบความเร็วสูง

คำถามที่ 2: การปั๊มขึ้นรูปด้วยความเร็วสูงสามารถสร้างชิ้นส่วนที่มีรูปแบบสามมิติที่ซับซ้อน เช่น ถ้วยที่วาดลึกหรือฉากยึดแบบหลายมุมได้หรือไม่

ตอบ: การปั๊มด้วยความเร็วสูงเหมาะที่สุดสำหรับชิ้นส่วนที่มีลักษณะแบนเป็นส่วนใหญ่หรือมีการขึ้นรูปอย่างอ่อนโยน (สามารถโค้งงอได้สูงถึง 3-4 เท่าของความหนาของวัสดุ) การขึ้นรูปลึก (ความลึกของถ้วยมากกว่าเส้นผ่านศูนย์กลาง) หรือวงเล็บหลายมุมที่ซับซ้อน โดยทั่วไปต้องใช้ความเร็วการกดที่ช้ากว่า (30–80 SPM) เพื่อให้วัสดุไหลอย่างเหมาะสมโดยไม่ฉีกขาดหรือยับ อย่างไรก็ตาม Nuote Metals สามารถรวมการขึ้นรูปแบบจำกัดเข้ากับแม่พิมพ์ปั๊มความเร็วสูงได้ ตัวอย่างเช่น ซี่โครงนูน รอยบุ๋มตื้น การโค้งเยื้องเยื้อง (รูปแบบ Z) และการโค้งงอรูปตัวยูธรรมดาถึง 90 องศา หากชิ้นส่วนของคุณต้องการการขึ้นรูปลึกเกิน 8 มม. หรือการโค้งงอหลายแบบ เราขอแนะนำไลน์การปั๊มแบบธรรมดาของเราซึ่งทำงานที่ 60–100 SPM แต่สามารถรองรับรูปทรงที่ซับซ้อนมากขึ้นได้ ติดต่อ Nuote Metals กับโมเดล 3 มิติของคุณ แล้ววิศวกรของเราจะแนะนำว่าการปั๊มขึ้นรูปด้วยความเร็วสูงนั้นเป็นไปได้ทางเทคนิคสำหรับรูปทรงเฉพาะของคุณหรือไม่

คำถามที่ 3: Nuote Metals รักษาความเสถียรของมิติในระหว่างการปั๊มขึ้นรูปด้วยความเร็วสูงเป็นเวลานาน (ล้านครั้ง) ได้อย่างไร

ตอบ: การรักษาความแม่นยำในจังหวะนับล้านถือเป็นความท้าทายหลักของการปั๊มขึ้นรูปด้วยความเร็วสูง Nuote Metals ใช้สามกลยุทธ์ อันดับแรก เราใช้เม็ดมีดคาร์ไบด์สำหรับสถานีตัดและขึ้นรูปที่สำคัญทั้งหมด คาร์ไบด์รักษาคมตัดได้นานกว่าเหล็กกล้าเครื่องมือ 10-20 เท่า ป้องกันการเติบโตของครีบและการเบี่ยงเบนของขนาด ประการที่สอง เครื่องปั๊มขึ้นรูปความเร็วสูงของเราติดตั้งระบบหล่อลื่นอัตโนมัติที่ใช้น้ำมันขนาดเล็กกับคอยล์ทุกจังหวะ ช่วยลดแรงเสียดทานและการสะสมความร้อน ประการที่สาม เราใช้การตรวจจับในแม่พิมพ์: เซ็นเซอร์แบบออปติคัลจะตรวจสอบการมีอยู่ของชิ้นส่วน และไมโครมิเตอร์แบบเลเซอร์จะตรวจสอบความกว้างของปุ่มทุกๆ 10,000 จังหวะ เมื่อการวัดใดๆ เข้าใกล้ขีดจำกัดการควบคุม การกดจะหยุดโดยอัตโนมัติ เมื่อใช้วิธีการเหล่านี้ Nuote Metals จะสามารถปั๊มชิ้นส่วนด้วยความเร็วสูงจำนวน 5–10 ล้านชิ้นส่วนเป็นประจำ โดยไม่มีการสึกหรอของเครื่องมืออย่างมีนัยสำคัญ เราจัดทำรายงาน Cpk อย่างต่อเนื่องทุกๆ 100,000 ชิ้นเพื่อแสดงให้เห็นถึงความเสถียรของกระบวนการ

คำถามที่ 4: ข้อบกพร่องประเภทใดบ้างที่เป็นลักษณะเฉพาะของการปั๊มความเร็วสูง และ Nuote Metals ป้องกันได้อย่างไร

ตอบ: การประทับด้วยความเร็วสูงทำให้เกิดโหมดข้อบกพร่องซึ่งไม่พบในกระบวนการที่ช้ากว่า ปัญหาที่พบบ่อยที่สุด ได้แก่ การโก่งของคอยล์ (วัสดุกองอยู่ที่ทางเข้าแม่พิมพ์เนื่องจากการป้อนไม่ตรงกัน) การครูด (การถ่ายโอนโลหะไปยังพื้นผิวการเจาะจากความร้อน) และการปอกที่ไม่สมบูรณ์ (ชิ้นส่วนเกาะติดกับการเจาะและถูกยกกลับขึ้นไป) Nuote Metals ป้องกันสิ่งเหล่านี้ด้วยคุณสมบัติการออกแบบเฉพาะ: ม้วนป้อนที่แม่นยำพร้อมการควบคุมเซอร์โว (ความแม่นยำ ±0.02 มม.) พั้นช์ขัดเงาและเคลือบ (การเคลือบ TiN หรือ TiCN ช่วยลดการห้ำ) และเพลตปอกขั้วบวกพร้อมแรงดันสปริงที่ปรับให้เหมาะกับความหนาของวัสดุ นอกจากนี้ เครื่องปั๊มขึ้นรูปความเร็วสูงของเรายังมีเครื่องตรวจจับการป้อนผิดและเซ็นเซอร์การโก่งงอที่หยุดการปั๊มภายในจังหวะเดียว สำหรับวัสดุที่ขอบแตกร้าวได้ง่ายด้วยความเร็วสูง (เช่น สเตนเลสครึ่งแข็ง) เราอาจแนะนำให้อบอ่อนหรือใช้สารหล่อลื่นอื่น หากคุณประสบปัญหาเหล่านี้กับซัพพลายเออร์ปั๊มขึ้นรูปความเร็วสูงที่มีอยู่ Nuote Metals สามารถตรวจสอบการออกแบบชิ้นส่วนและแม่พิมพ์ของคุณได้โดยไม่มีค่าใช้จ่าย

เหตุใดจึงต้องร่วมมือกับ Nuote Metals เพื่อการปั๊มความเร็วสูง

การเลือกคู่ปั๊มความเร็วสูงที่เหมาะสมช่วยให้มั่นใจในคุณภาพที่สม่ำเสมอในราคาชิ้นต่ำสุด ข้อเสนอของ Nuote Metals:

เครื่องพิมพ์ความเร็วสูงโดยเฉพาะ – 200 ถึง 1,200 SPM, 25 ถึง 200 ตัน

การผลิตแม่พิมพ์คาร์ไบด์ภายในองค์กร – ไม่มีความล่าช้าในการจัดหาจากภายนอก

การผลิตแบบคอยล์ต่อชิ้นส่วนแบบอัตโนมัติ – ต้นทุนแรงงานต่อชิ้นส่วนต่ำที่สุด

ความคลาดเคลื่อน ±0.01 มม. – ตรวจสอบโดยระบบเลเซอร์และออปติคัล

ปริมาณตั้งแต่ 50,000 ถึง 50M+ – ความจุที่ยืดหยุ่น

ใบรับรองวัสดุและรายงาน Cpk – สามารถตรวจสอบย้อนกลับได้เต็มรูปแบบ

โลจิสติกส์ระดับโลก – จัดส่งไปยังกว่า 40 ประเทศ

ติดต่อนูเต้ เมทัลส์วันนี้เพื่อส่งภาพวาดของคุณสำหรับปั๊มความเร็วสูงการตรวจสอบความเป็นไปได้และใบเสนอราคาตามปริมาณ
