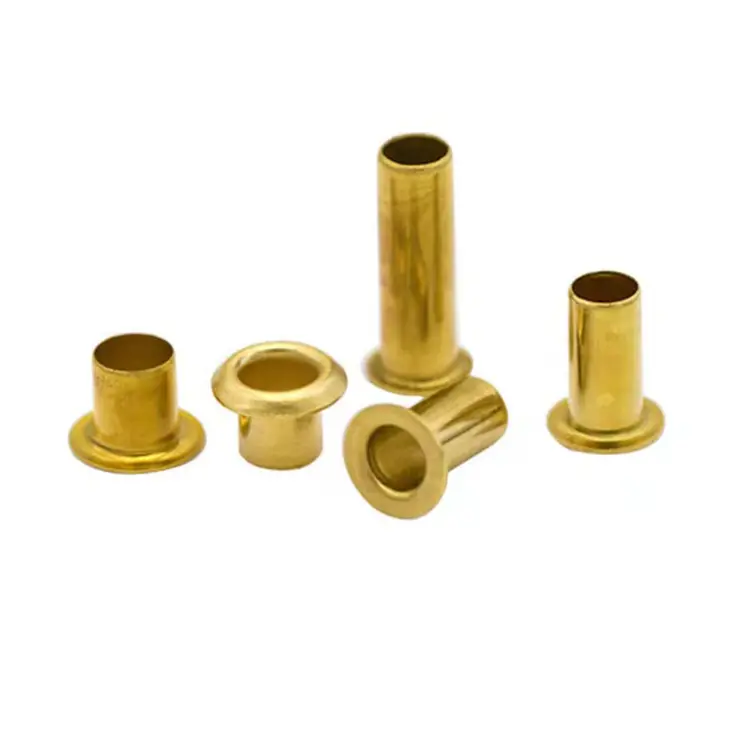

หมุดย้ำกลวง

เมื่อการประกอบของคุณเกี่ยวข้องกับวัสดุเนื้ออ่อน เช่น หนัง ผ้า พลาสติก ยาง หรือเมื่อคุณต้องการลดแรงในการตั้งค่าเพื่อปกป้องส่วนประกอบที่บอบบาง หมุดย้ำแบบกลวงมักเป็นตัวเลือกที่ดีที่สุด หมุดย้ำกลวงมีลักษณะเป็นท่อทั้งหมดต่างจากหมุดแข็งหรือกึ่งท่อ หมุดย้ำกลวงมีลักษณะเป็นท่อทั้งหมด: กระบอกทั้งหมดกลวง และระหว่างการติดตั้ง ผนังบางจะบานหรือม้วนออกด้านนอกโดยใช้แรงเพียงเล็กน้อย

สิ่งนี้ทำให้พวกมันเป็นตัวเลือกตัวยึดสำหรับการใช้งานที่หมุดย้ำต้องผ่านวัสดุอ่อน ทำหน้าที่เป็นบุชชิ่งหรือเดือย หรือเพียงแค่เสริมกำลังแบบ low-profile ที่สะอาดโดยไม่ทำลายวัสดุโดยรอบ

เราผลิตหมุดย้ำกลวงโดยใช้สองกระบวนการ: การดึงลึกจากแผ่นโลหะ (โครงสร้างชิ้นเดียวไร้รอยต่อ) และการตัดท่อ + การมุ่งหน้า (ตัดจากสต็อกท่อไร้ตะเข็บหรือแบบเชื่อม แล้วมุ่งหน้าไป) ทั้งสองวิธีทำให้เกิดหมุดย้ำกลวงที่เชื่อถือได้ ทางเลือกที่เหมาะสมขึ้นอยู่กับปริมาณ พิกัดความเผื่อ และข้อกำหนดด้านต้นทุนของคุณ

แบบกลวงเทียบกับแบบกึ่งท่อและแบบทึบ – การเลือกการออกแบบที่เหมาะสม

คุณลักษณะที่กำหนดของหมุดย้ำกลวงคือกระบอกกลวงทั้งหมด ไม่เหมือนหมุดย้ำกึ่งท่อ (กลวงบางส่วน) หรือหมุดย้ำตัน (แข็งเต็มที่) การออกแบบนี้ช่วยลดแรงในการตั้งค่าลงเหลือเพียง 15–20% ของสิ่งที่หมุดย้ำแข็งต้องการ

สำหรับการใช้งานที่เกี่ยวข้องกับหนัง ผ้า ยาง หรือพลาสติก – และสำหรับการประกอบโดยที่หมุดจะทำหน้าที่เป็นเดือยหรือบุชชิ่ง หมุดย้ำแบบกลวงเป็นตัวเลือกที่เหมาะสมที่สุด

วัสดุและรูปแบบส่วนหัว – สิ่งที่เรานำเสนอ

หมุดย้ำกลวงมีจำหน่ายในตระกูลวัสดุ 5 ตระกูลและรูปแบบหัว 3 แบบ

มีรูปแบบหัวให้เลือก:

เสร็จสิ้น:ชุบสังกะสี, แบล็คออกไซด์, พาสซีฟ, แล็กเกอร์, ชุบนิกเกิล, แอนทีค, อะโนไดซ์, ธรรมดา – ขึ้นอยู่กับวัสดุ

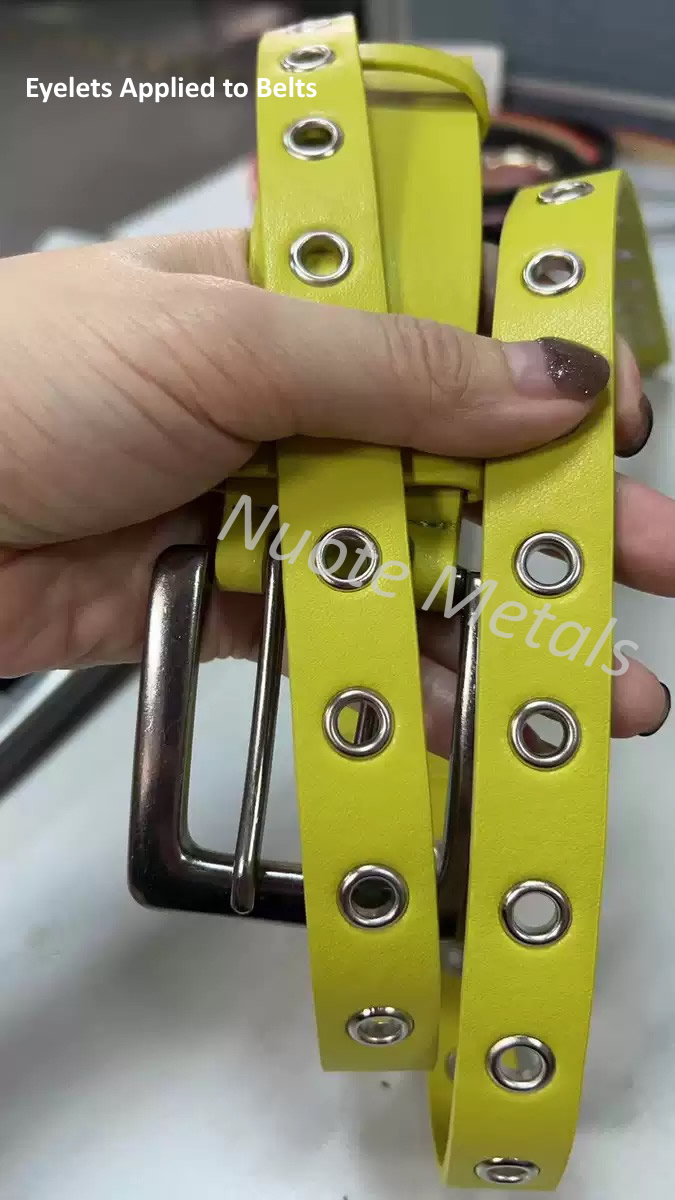

การใช้งานจริงเพียงครั้งเดียว - การเสริมรูเข็มขัดหนัง

ผู้ผลิตเครื่องหนังรายหนึ่งกำลังผลิตเข็มขัดระดับพรีเมียมและจำเป็นต้องเสริมรูหัวเข็มขัด การออกแบบดั้งเดิมไม่มีการเสริมแรง รูถูกยืดออกและฉีกขาดเมื่อเวลาผ่านไป หมุดย้ำแข็งหนักเกินไปและต้องใช้แรงยึดสูงจนทำให้หนังเสียหาย หมุดย้ำกึ่งท่อได้รับการปรับปรุง แต่ก็ยังทำให้เกิดรอยบีบอัดบนหนังนุ่ม

Nuote Metals จำหน่ายหมุดทองเหลืองกลวง – ก้าน 3.0 มม., หัวกลม 5.5 มม., ความยาวลำกล้อง 5.0 มม. ผิวโบราณ การออกแบบที่กลวงทั้งชุดโดยใช้แรงเพียงเล็กน้อย – ไม่มีรอยบีบอัด และไม่ทำให้หนังเสียหาย การตกแต่งแบบโบราณเข้ากับความงามแบบวินเทจของแบรนด์ หมุดย้ำให้การเสริมแรงที่สะอาดและเป็นมืออาชีพซึ่งป้องกันการยืดตัวและการฉีกขาด

ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับสายพาน 200 เส้น หลังจากการทดสอบการสึกหรอเป็นเวลาหกเดือน ไม่มีการยืด ไม่ฉีกขาด ไม่มีการคลายตัว ตอนนี้พวกเขาสั่งหมุดย้ำของเราเป็นชุดจำนวน 100,000 ชิ้นต่อปี

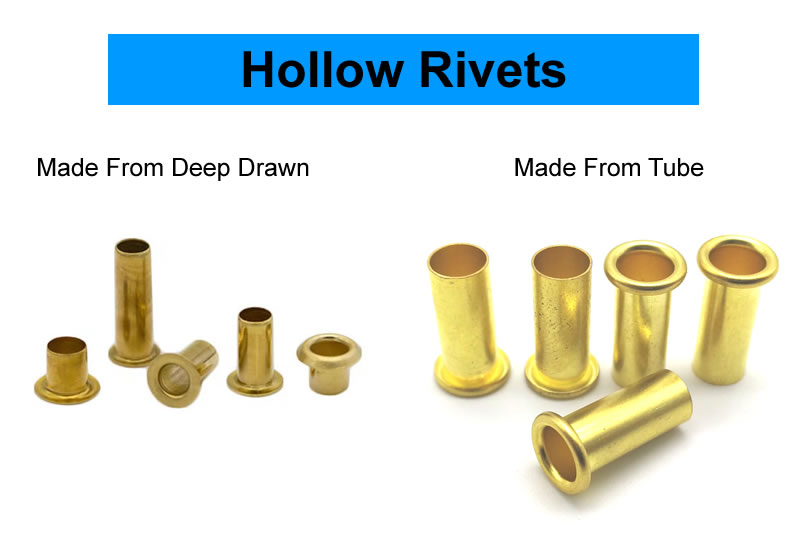

กระบวนการผลิตสองแบบ – การดึงลึกเทียบกับการตัดท่อ + การมุ่งหน้า

เราผลิตหมุดย้ำกลวงโดยใช้กระบวนการสองขั้นตอนที่แตกต่างกัน ขึ้นอยู่กับความต้องการของคุณ

กระบวนการที่ 1: การดึงลึกจากแผ่นโลหะ

กระบวนการนี้เริ่มต้นด้วยแผ่นโลหะหรือแถบโลหะแบน แม่พิมพ์แบบโปรเกรสซีฟดำเนินการวาดหลายครั้งเพื่อสร้างกระบอกท่อ จากนั้นเจาะและแยกหมุดย้ำที่ทำเสร็จแล้ว ผลลัพธ์ที่ได้คือหมุดย้ำกลวงชิ้นเดียวไร้รอยต่อที่มีความหนาของผนังสม่ำเสมอ ไม่มีตะเข็บ ไม่มีรอยเชื่อม

ดีที่สุดสำหรับ:การผลิตปริมาณมาก ลักษณะไร้รอยต่อ ผนังบาง ความหนาของผนังสม่ำเสมอ

กระบวนการที่ 2: การตัดท่อ + ส่วนหัว

กระบวนการนี้เริ่มต้นด้วยท่อโลหะ (ไร้รอยต่อหรือแบบเชื่อม) ท่อถูกตัดให้มีความยาว จากนั้นป้อนเข้าไปในเครื่องมุ่งหน้าโดยที่แม่พิมพ์จะสร้างส่วนหัว (กลม แบน หรือเทเปอร์จม) ที่ปลายด้านหนึ่ง ปลายอีกด้านยังคงเป็นกระบอกกลวง

ดีที่สุดสำหรับ: ผนังหนาขึ้น ต้นทุนเครื่องมือลดลง ระยะเวลาในการผลิตสั้นลง

กระบวนการใดที่เหมาะกับคุณ?

เราสามารถให้คำแนะนำเกี่ยวกับกระบวนการที่ดีที่สุดสำหรับการใช้งานเฉพาะของคุณ – ส่งข้อมูลจำเพาะของคุณมาให้เรา แล้วเราจะแนะนำวิธีการที่เหมาะสมที่สุด

วิธีการระบุสิ่งเหล่านี้ – สิ่งที่เราต้องการจากคุณ

หมุดย้ำกลวงผลิตขึ้นเป็นพิเศษตามความต้องการของคุณ นี่คือสิ่งที่เราต้องมีเพื่อให้ข้อกำหนดของคุณถูกต้อง

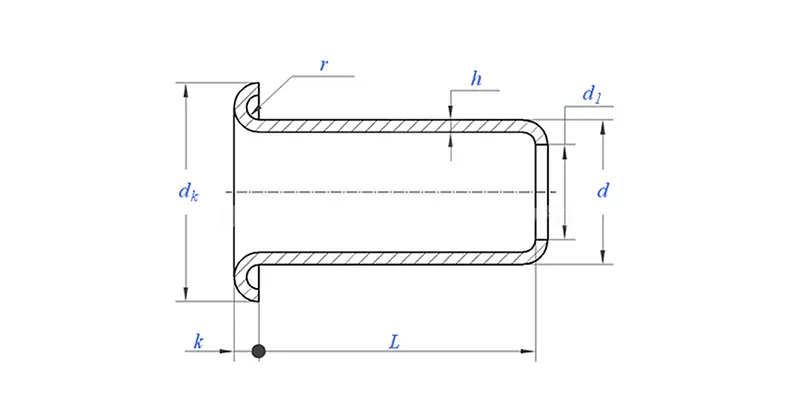

ขนาดที่เราต้องการ:

• เส้นผ่านศูนย์กลางก้าน – 1.5 มม. ถึง 8.0 มม
• ความยาวลำกล้อง - วัดจากด้านล่างของศีรษะถึงปลายก้าน เราคำนวณสิ่งนี้จากความหนาของปึกวัสดุของคุณ
• ลักษณะศีรษะ – กลม แบน หรือจม
• เส้นผ่านศูนย์กลางของหัว – ตรงกับความต้องการพื้นผิวตลับลูกปืนของคุณ

ทางเลือกที่คุณทำ:

• วัสดุ – เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม
• กระบวนการ – การวาดแบบลึกหรือการตัดท่อ + ส่วนหัว
• เสร็จสิ้น – สังกะสี, ทู่, แล็กเกอร์, นิกเกิล, อโนไดซ์, โบราณ ฯลฯ

หากคุณไม่แน่ใจเกี่ยวกับความยาวลำกล้องหรือเส้นผ่านศูนย์กลางของหัว:ส่งความหนาของปึกวัสดุหรือชิ้นส่วนตัวอย่างมาให้เรา เราจะแนะนำขนาดที่เหมาะสมที่สุด เราไม่คิดค่าบริการสำหรับคำแนะนำด้านวิศวกรรม

เวลานำตัวอย่าง:5-10 วันสำหรับข้อกำหนดมาตรฐาน เครื่องมือที่กำหนดเอง: 15–20 วัน

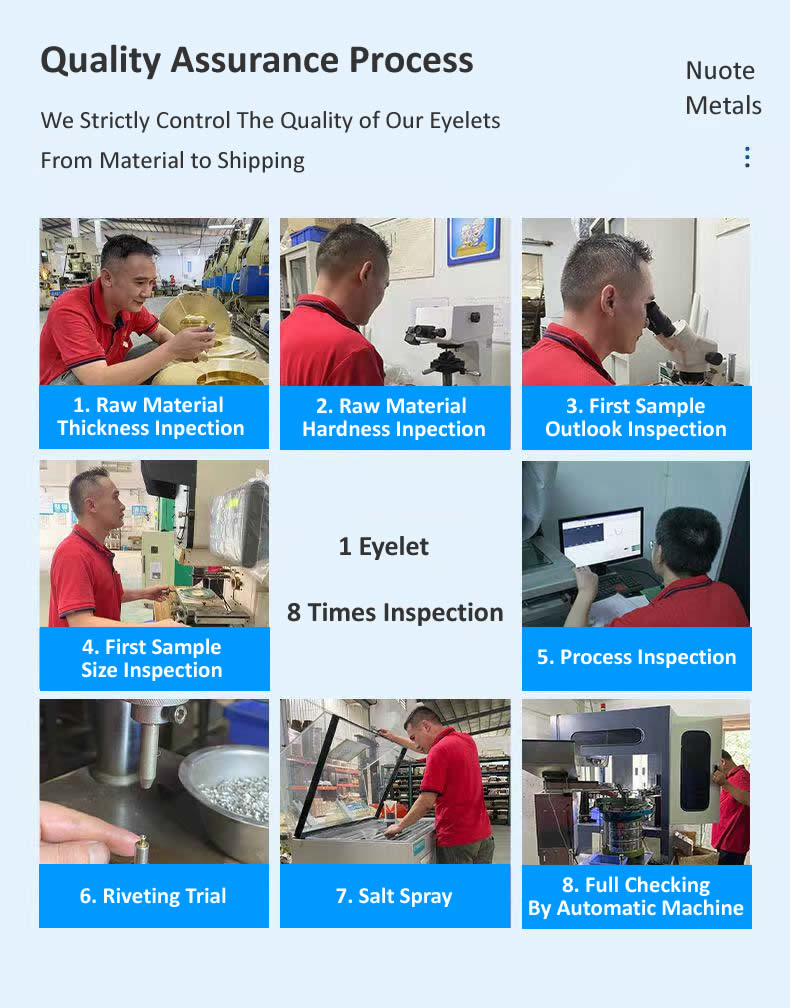

การควบคุมคุณภาพ – สิ่งที่เราตรวจสอบ ทำไมจึงมีความสำคัญ

กระบวนการตรวจสอบของเรา:

• วัสดุที่เข้ามา – สต็อกลวด แผ่น หรือท่อที่ตรวจสอบเส้นผ่านศูนย์กลาง/ความหนาและองค์ประกอบ สเปกโตรมิเตอร์ตรวจสอบเกรดวัสดุ
• บทความแรก – หมุดย้ำ 10 อันที่วัดด้วยเครื่องเปรียบเทียบเชิงแสง ทุกมิติได้รับการตรวจสอบแล้ว
• อยู่ระหว่างดำเนินการ – หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น ตรวจสอบขนาดที่สำคัญแล้ว การดริฟท์ใดๆ ก็ตามจะหยุดการกด
• การทดสอบการตั้งค่า – ทุกๆ 2,000 ชิ้น ตั้งค่าเป็นวัสดุตัวอย่าง Clinch ตรวจสอบความสมมาตร ความแน่น และรอยแตกร้าว
• การเรียงลำดับขั้นสุดท้าย – การตรวจสอบด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง

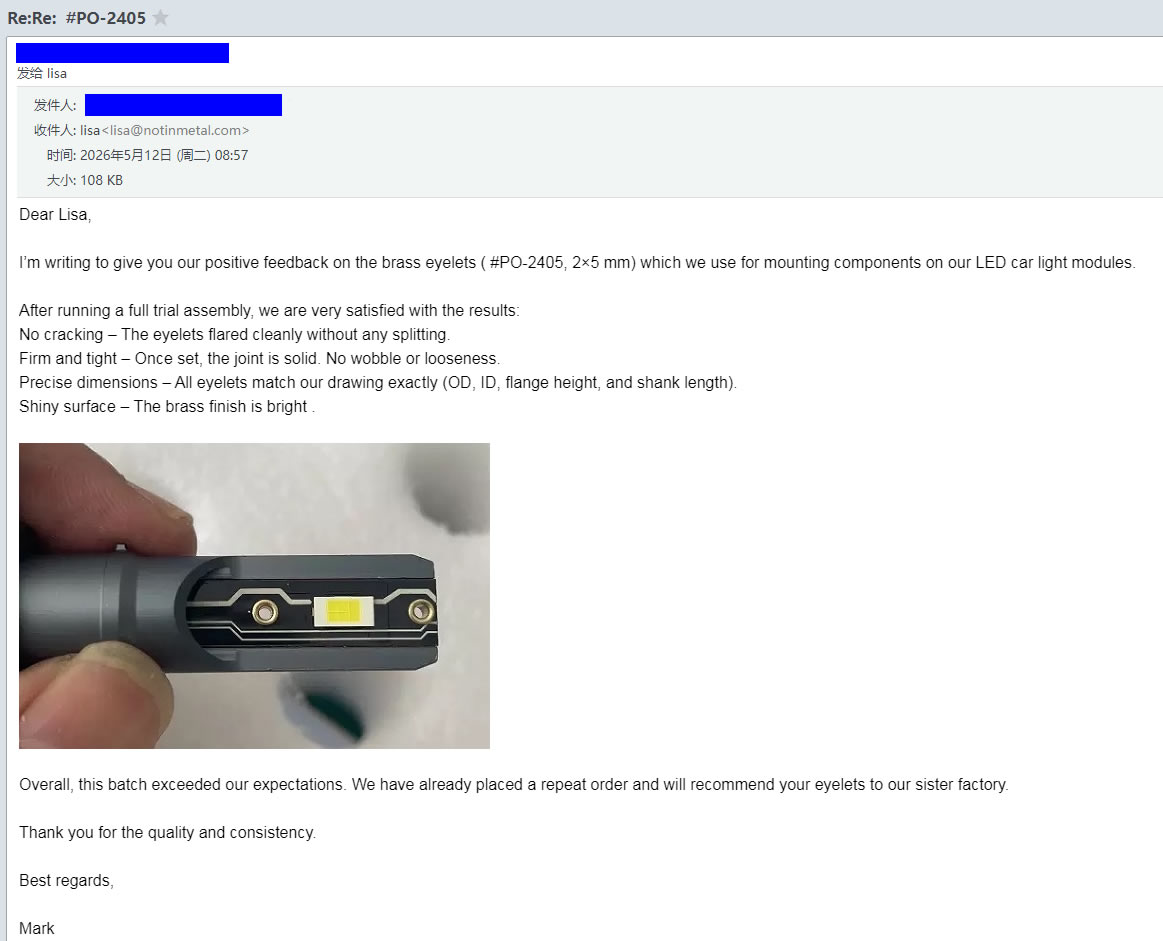

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

พวกเขาใช้อยู่ที่ไหน

• เครื่องหนัง – การเสริมรูเข็มขัด อุปกรณ์กระเป๋า อานม้า สายรัด
• เครื่องแต่งกาย – เดนิม ชุดทำงาน อุปกรณ์เอาท์ดอร์ – ที่หมุดสัมผัสกับผ้า
• เฟอร์นิเจอร์ – เบาะ เก้าอี้หนัง – ที่ซึ่งวัสดุที่อ่อนนุ่มมาบรรจบกับฮาร์ดแวร์
• ยานยนต์ – อุปกรณ์ตกแต่งภายใน ชุดประกอบแผงแบบอ่อน อุปกรณ์แนบผ้า
• มารีน – อุปกรณ์เสริมผ้าใบ การตกแต่งภายในเรือ
• อุปกรณ์กีฬา - เป้สะพายหลัง อุปกรณ์ตั้งแคมป์ สายรัดนิรภัย
• การแพทย์ – สินค้าอ่อน, เหล็กจัดฟัน, อุปกรณ์สวมใส่
• การผลิตทั่วไป – บุชชิ่ง เดือย ชุดประกอบน้ำหนักเบา

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "หมุดย้ำกลวงและหมุดย้ำกึ่งท่อแตกต่างกันอย่างไร"

ตอบ: หมุดย้ำกลวงมีลักษณะเป็นท่อทั้งหมด โดยทั้งกระบอกเป็นแบบกลวง โดยมีความหนาของผนังที่บานออกด้านนอกระหว่างการติดตั้ง หมุดย้ำกึ่งท่อมีช่องตื้นที่ส่วนท้าย (45–55% ของความยาวลำกล้อง) โดยมีผนังที่หนากว่า หมุดย้ำกลวงต้องใช้แรงยึดน้อยที่สุด (15–20% ของของแข็ง) และเหมาะสำหรับวัสดุเนื้ออ่อน หมุดย้ำกึ่งท่อมีความแข็งแรงมากกว่า (80–90% ของของแข็ง) และดีกว่าสำหรับการใช้งานที่คุณต้องการความสมดุลของความแข็งแกร่งและแรงยึดต่ำ

ถาม: "ฉันควรเลือกกระบวนการใด - การวาดแบบลึกหรือการตัดท่อ + การมุ่งหน้า"

ตอบ: การขึ้นรูปลึกทำให้เกิดหมุดย้ำชิ้นเดียวที่ไร้รอยต่อและมีความหนาของผนังสม่ำเสมอ เหมาะสำหรับการผลิตปริมาณมาก เส้นผ่านศูนย์กลางขนาดเล็ก และผนังบาง การตัดท่อ + ส่วนหัวจะคุ้มค่ากว่าสำหรับเส้นผ่านศูนย์กลางที่ใหญ่กว่า ผนังที่หนากว่า และปริมาตรที่ต่ำกว่า แต่กระบอกอาจมีรอยต่อหากใช้ท่อเชื่อม หากคุณไม่แน่ใจ โปรดส่งข้อมูลจำเพาะของคุณมาให้เรา เราจะแนะนำกระบวนการที่เหมาะสมที่สุดสำหรับการสมัครของคุณ

ถาม: "ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับหมุดย้ำกลวงได้อย่างไร"

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดประมาณ 2.0–2.5 มม. ตัวอย่างเช่น หากคุณเสริมหนังหนา 3 มม. ให้เลือกความยาวลำกล้อง 5.0–5.5 มม. ผนังที่บางกว่าของหมุดย้ำกลวงต้องใช้ความยาวมากขึ้นเพื่อให้บานออกเท่าๆ กันโดยไม่เกิดรอยยับ ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวที่แน่นอนให้

Nuote Metals - ตงกวน ประเทศจีน ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีตัวอย่างฟรี ติดต่อเราพร้อมระบุข้อมูลจำเพาะของคุณ เราจะตอบกลับภายใน 24 ชั่วโมงพร้อมค่าเครื่องมือ (ถ้ามี) ราคาชิ้นส่วน และเวลาดำเนินการ
