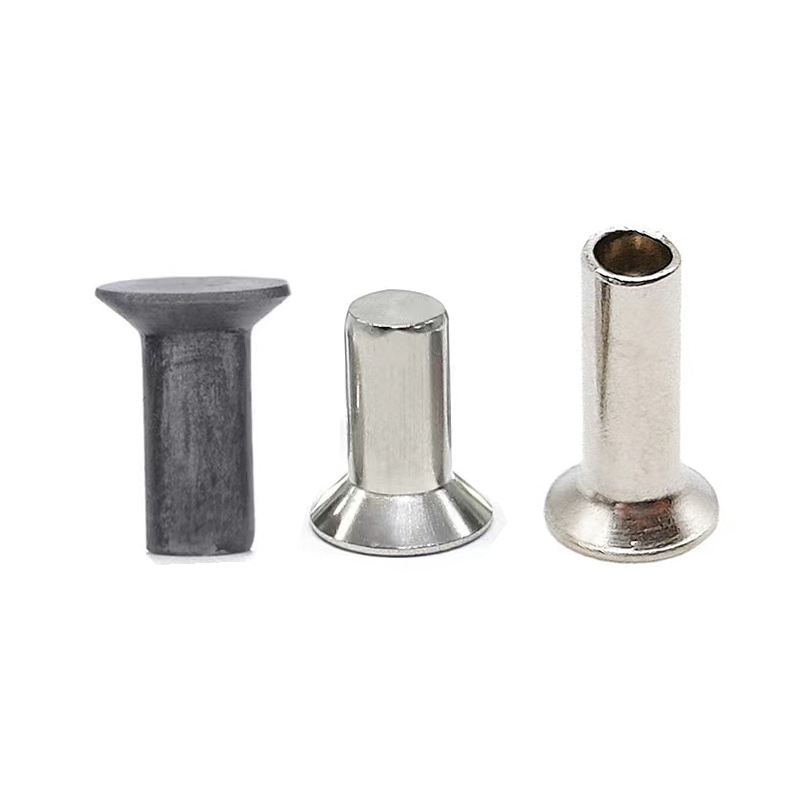

หมุดย้ำหัวเทเปอร์เหล็ก

ไม่ใช่ทุกหมุดที่มีไว้เพื่อให้มองเห็นหรือสัมผัสได้ เมื่อผลิตภัณฑ์สำเร็จรูปของคุณต้องการรูปลักษณ์ที่ทันสมัยและเป็นมืออาชีพโดยไม่มีจุดติดขัดรีเวทหัวเทเปอร์เหล็กคือคำตอบ ที่ Nuote Metals เราผลิตตัวยึดเหล่านี้โดยมีด้านบนแบนที่ทำมุมอย่างแม่นยำ ซึ่งแนบสนิทกับวัสดุโดยรอบหลังการติดตั้ง

ความพอดีแบบเรียบหรูนี้ช่วยขจัดส่วนหัวที่ยื่นออกมาซึ่งไปจับเสื้อผ้า ตัดนิ้ว หรือรบกวนชิ้นส่วนที่เคลื่อนไหว นั่นเป็นเหตุผลว่าทำไมหมุดย้ำเทเปอร์จมจึงเป็นตัวเลือกมาตรฐานสำหรับงานโลหะทางสถาปัตยกรรม ภายนอกยานพาหนะ ภายในตู้รถไฟ และการใช้งานใดๆ ที่พื้นผิวเรียบมีความสำคัญพอๆ กับความแข็งแรงของข้อต่อ

อะไรทำให้หัว Countersunk มีเอกลักษณ์เฉพาะตัว?

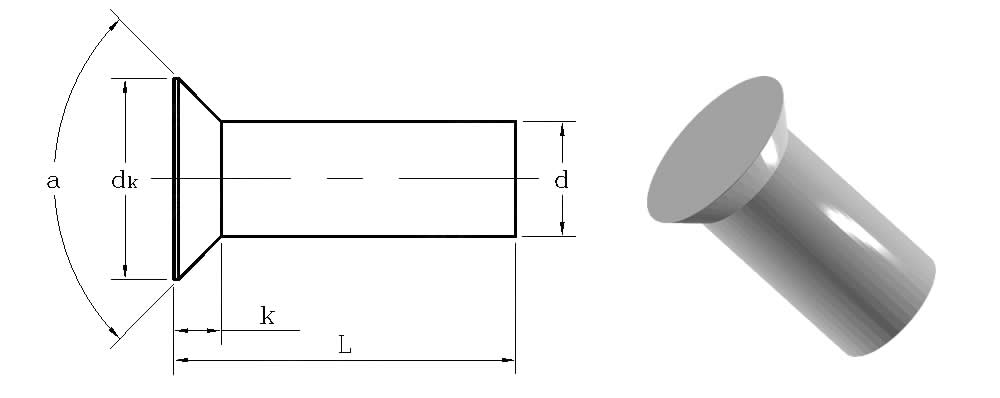

ดอกเคาเตอร์ซิงค์ (หรือที่เรียกว่า "หัวแบน" หรือ "หัวแบนเคาเตอร์ซิงค์") ถูกกำหนดโดยด้านล่างทรงกรวย ซึ่งออกแบบมาให้ฝังลงในรูเคาเตอร์ซิงค์ที่เจาะไว้ล่วงหน้า

คุณสมบัติทางเรขาคณิตที่สำคัญ:

รูปร่างศีรษะ:ด้านบนเรียบพร้อมพื้นผิวลูกปืนทรงกรวย 90° หรือ 120° ด้านล่าง

เส้นผ่านศูนย์กลางหัว:ประมาณ 1.4× ถึง 1.6× เส้นผ่านศูนย์กลางด้าม (เล็กกว่าหัวกลมหรือหัวกระทะ)

ความสูงของศีรษะ:ต่ำมาก เพียง 0.3× ถึง 0.4× เส้นผ่านศูนย์กลางด้าม

โปรไฟล์เสร็จแล้ว:วางชิดกับพื้นผิวหรืออยู่ต่ำกว่าเล็กน้อย

ปัจจัยสำคัญ – มุมเคาเตอร์ซิงค์:

มาตรฐานส่วนใหญ่ (รวมถึง DIN 302 และ ISO 1051) ระบุมุมเคาเตอร์ซิงค์ 90° สำหรับการใช้งานทั่วไป สำหรับวัสดุที่นิ่มกว่า เช่น อะลูมิเนียมหรือพลาสติก บางครั้งควรใช้มุม 120° เพื่อลดแรงเค้นที่ขอบ Nuote Metals มีทั้งมุม – และมุมแบบกำหนดเองตามคำขอ

ข้อมูลจำเพาะทางเทคนิค – หมุดย้ำหัวเทเปอร์เหล็ก

เราผลิตตามมาตรฐาน DIN 302 (หมุดย้ำหัวเทเปอร์ ของแข็งและกึ่งท่อ) และ ISO 1051 พร้อมตัวเลือกแบบกำหนดเองเต็มรูปแบบ

ข้อมูลมิติและกลไกรวม

Countersunk vs. Round vs. Pan – คู่มือการตัดสินใจที่ชัดเจน

แทนที่จะเป็นตาราง นี่คือตรรกะที่ตรงไปตรงมา:

• เลือก เคาเตอร์จมเมื่อพื้นผิวต้องเรียบสนิท ไม่อนุญาตให้มีส่วนยื่นออกมา นี่เป็นสิ่งสำคัญสำหรับแผงด้านนอกของยานพาหนะ ราวจับ ฝาครอบสายพานลำเลียง และการประกอบขั้นสุดท้ายที่มีการพ่นสีหรือเคลือบสีฝุ่นตามการโลดโผน ด้านบนแบนยังป้องกันการสะสมของเศษซาก

• เลือกหัวกลมเมื่อข้อต่อเผชิญกับแรงสั่นสะเทือนและการกระแทกที่รุนแรง โดมทรงสูงจะดูดซับแรงกระแทกและให้ความต้านทานการดึงออกสูงสุด

• เลือกหัวแพนเมื่อทำงานกับวัสดุบางหรืออ่อนที่ต้องการการกระจายน้ำหนักที่กว้างและมีโปรไฟล์ต่ำ (แต่ไม่เรียบ)

สำหรับการใช้งานที่ต้องการการตกแต่งขั้นสุดท้ายส่วนใหญ่ เช่น งานสถาปัตยกรรม การขนส่ง และสินค้าอุปโภคบริโภค หมุดย้ำหัวเทเปอร์เหล็กคือตัวเลือกเดียวที่สมเหตุสมผล Nuote Metals สามารถจัดหาข้อกำหนดจำเพาะของเครื่องมือเคาเตอร์ซิงค์ที่ตรงกันเพื่อให้แน่ใจว่ามีการติดตั้งที่สมบูรณ์แบบ

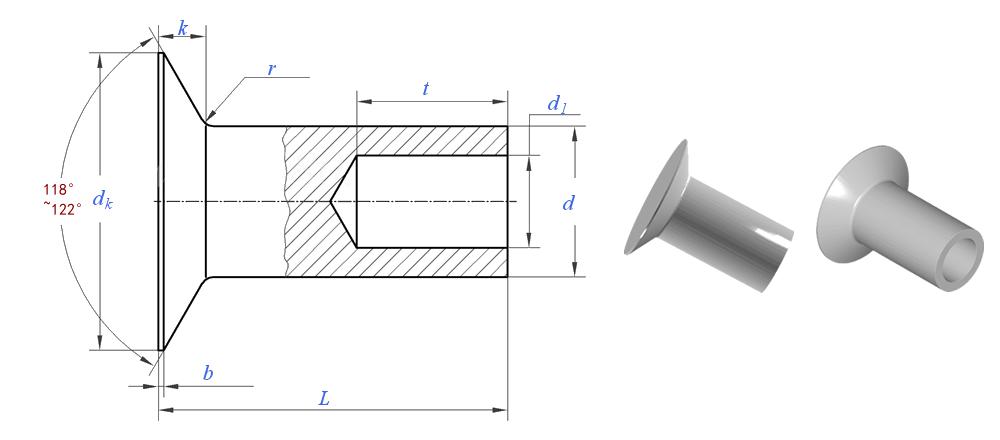

Solid vs. Semi-Tubular – สองเส้นทางสู่การขัดเงา

ตัวเครื่องทั้งสองประเภทเข้ากันได้กับหัวเทเปอร์จม แต่เหมาะกับขนาดการผลิตที่แตกต่างกัน

คำแนะนำการปฏิบัติ: Fหรือสายการผลิตยานยนต์หรือเครื่องใช้ไฟฟ้า ให้เลือกแบบกึ่งท่อ ซึ่งจะเซ็ตตัวเร็วกว่าและต้องใช้แรงน้อยกว่า สำหรับส่วนประกอบของสะพานหรือเครื่องจักรกลหนัก ให้เลือกแบบทึบเพื่อความแข็งแรงสูงสุด

ปัจจัยในการติดตั้งที่สำคัญสำหรับรีเวทเทเปอร์จม

การจะสวมได้พอดีอย่างแท้จริงนั้นต้องใช้ความแม่นยำมากกว่าศีรษะสไตล์อื่นๆ ปฏิบัติตามกฎเหล่านี้เพื่อผลลัพธ์ที่ดีที่สุด:

การเตรียมหลุมเคาเตอร์ซิงค์:มุมดอกเคาเตอร์ซิงค์ (90° หรือ 120°) จะต้องตรงกับหัวหมุดย้ำทุกประการ ความไม่ตรงกันเพียง 5° จะทำให้ส่วนหัวยื่นออกมาหรือจมอยู่ใต้พื้นผิว ส่งผลให้ทั้งรูปลักษณ์และการถ่ายโอนน้ำหนักลดลง

การควบคุมความลึก:ความลึกของเคาเตอร์ซิงค์ต้องเท่ากับความสูงของส่วนหัว (k) ตื้นเกินไป - ศีรษะนั่งอย่างภาคภูมิใจ ลึกเกินไป - หัวจมอยู่ใต้พื้นผิว ทำให้ขอบวัสดุบางลง

การกำจัดเสี้ยน:ลบเสี้ยนทั้งสองข้างของรูก่อนการตั้งค่าเสมอ - ครีบจะป้องกันไม่ให้หัวทรงกรวยเข้าที่จนสุดและทำให้เกิดการโหลดที่ผิดปกติ

การเลือกทั่งตีเหล็ก:ใช้ทั่งแบนเพื่อตั้งหมุดย้ำหัวเทเปอร์ ทั่งเว้าจะทำให้ศีรษะเสียรูปและทำลายผิวเคลือบ

เคล็ดลับมือโปรจาก Nuote Metals:เราสามารถจัดหาเกจวัดความลึกเคาเตอร์ซิงค์และการตั้งค่าข้อมูลจำเพาะของเครื่องมือที่ปรับให้เหมาะกับคำสั่งซื้อหมุดย้ำของคุณ ซึ่งช่วยให้คุณประหยัดเวลาในการลองผิดลองถูกในขั้นตอนการผลิต

การสนับสนุนด้านวิศวกรรมที่แม่นยำ – ความเชี่ยวชาญที่เหนือกว่าการทดสอบ

ที่ Nuote Metals เรารู้หมุดย้ำหัวเทเปอร์เหล็กประสิทธิภาพขึ้นอยู่กับความสม่ำเสมอทางเรขาคณิตและความเข้ากันได้ในการติดตั้ง ไม่ใช่แค่ความแข็งแรงของวัสดุเท่านั้น ด้วยประสบการณ์กว่า 20 ปีและหมุดย้ำเทเปอร์จมกว่า 500 ล้านชิ้นที่ส่งมอบให้กับภาคยานยนต์ การรถไฟ และสถาปัตยกรรม เราคาดหวังว่าจะเกิดปัญหาในโลกแห่งความเป็นจริง เช่น มุมที่ไม่ตรงกัน ขอบแตกร้าว และที่นั่งที่อยู่ตรงกลางก่อนที่จะถึงสายการผลิตของคุณ

สิ่งที่ทำให้เราแตกต่าง:

• การสุ่มตัวอย่างก่อนการผลิต:ชุดตัวอย่างมาพร้อมกับรายงานการตั้งค่าโดยละเอียด – คำแนะนำทั่งตีเหล็ก เส้นโค้งแรง และข้อมูลการตรวจสอบความถูกต้องแบบฝังเรียบ

• การควบคุมกระบวนการ SPC:เราตรวจสอบมุมของส่วนหัว ความร่วมศูนย์ และความสูงในทุกสถานีขึ้นรูป โดยจับความเบี่ยงเบนที่ต่ำกว่า 0.05 มม. แบบเรียลไทม์

• การสนับสนุนด้านเทคนิคถึงสถานที่:สำหรับโครงการที่สำคัญ วิศวกรของเราช่วยเหลือในการตั้งค่าเครื่องมือและสอบเทียบสายการผลิต

• การตรวจสอบย้อนกลับแบบเต็ม:ทุกชุดประกอบด้วยรายงานขนาด ใบรับรองวัสดุ ASTM A31 และการตรวจสอบโดยบุคคลที่สามที่เป็นตัวเลือก

เราแบ่งปันข้อมูลกระบวนการอย่างเปิดเผย เนื่องจากการสื่อสารที่ชัดเจนจะสร้างความไว้วางใจ แนวทางที่เน้นการใช้งานนี้ นอกเหนือไปจากรายการทดสอบทั่วไป คือความแตกต่างของ Nuote Metals

คำถามที่พบบ่อยเกี่ยวกับรีเวทหัวเทเปอร์เหล็ก

คำถามที่ 1: หมุดย้ำหัวเทเปอร์ 90° และ 120° แตกต่างกันอย่างไร

ตอบ: มุมนี้หมายถึงพื้นผิวทรงกรวยเรียวยาวใต้ศีรษะ 90° เป็นมาตรฐานสากลสำหรับการใช้งานเหล็กและโลหะส่วนใหญ่ (DIN 302, ISO 1051) มันให้ความกระชับพอดีในเครื่องมือเคาเตอร์ซิงค์มาตรฐาน โดยทั่วไปจะใช้มุม 120° สำหรับวัสดุเนื้ออ่อน เช่น อลูมิเนียม พลาสติก หรือไม้ มุมที่กว้างขึ้นจะช่วยลดแรงกดที่ขอบ และลดความเสี่ยงที่วัสดุจะแตกกระจายรอบๆ รู ที่ Nuote Metals เรามีสต็อกทั้งสองแบบและสามารถแนะนำมุมที่ถูกต้องโดยพิจารณาจากความแข็งและความหนาของวัสดุของคุณ หากคุณไม่แน่ใจ โปรดส่งข้อมูลจำเพาะวัสดุของคุณมาให้เรา แล้วเราจะให้คำแนะนำ

คำถามที่ 2: หัวรีเวทจะแตกระหว่างการตั้งค่าได้หรือไม่ หากฉันใช้มุมเคาเตอร์ซิงค์ผิด

ตอบ: แน่นอน – และนั่นเป็นความล้มเหลวของสนามทั่วไป ถ้ามุมเคาเตอร์ซิงค์ในวัสดุของคุณคมกว่าหรือตื้นกว่าหัวหมุดย้ำ หัวจะอยู่ในตำแหน่งที่ไม่สม่ำเสมอ ในระหว่างการตั้งค่า หน้าสัมผัสที่ไม่ตรงกันจะทำให้เกิดจุดเค้นที่อาจทำให้คมตัดเฉือนหรือแตกร้าวได้ โดยเฉพาะอย่างยิ่งกับเหล็ก/เหล็กกล้าเกรดที่แข็งกว่า จับคู่มุมอย่างแม่นยำเสมอ หากเครื่องมือที่มีอยู่ของคุณใช้มุมที่ไม่ได้มาตรฐาน Nuote Metals สามารถผลิตหมุดย้ำมุมแบบกำหนดเองเพื่อให้เข้ากัน – เพียงระบุข้อมูลจำเพาะของเครื่องตัดเคาเตอร์ซิงค์ของคุณ

คำถามที่ 3: หมุดย้ำหัวเทเปอร์เหล็กอ่อนกว่าหมุดย้ำหัวกลมหรือไม่?

ตอบ: ในแง่ของความต้านทานแรงเฉือน (แรงจากด้านหนึ่งไปอีกด้านหนึ่ง) มีค่าใกล้เคียงกันมาก เนื่องจากทั้งสองค่าอาศัยเส้นผ่านศูนย์กลางของด้าม อย่างไรก็ตาม ในการต้านทานแรงกระแทกและการต้านทานการดึงออก หัวกลมจะแข็งแรงกว่าเนื่องจากมีมวลวัสดุมากกว่าตรงกลางก้าน หัวเทเปอร์จมซึ่งมีขนาดบางกว่าทำให้ทนทานต่อแรงกระแทกลดลงประมาณ 15–20% นี่คือเหตุผลที่เราแนะนำหัวเทเปอร์จมสำหรับสภาพแวดล้อมที่มีความสำคัญต่อการตกแต่งขั้นสุดท้าย และสภาพแวดล้อมที่มีการกระแทกต่ำ (เช่น การหุ้มสถาปัตยกรรมหรือแผงภายใน) และหัวกลมสำหรับโครงโครงสร้างที่ใช้งานหนัก Nuote Metals จะถามเกี่ยวกับสภาพแวดล้อมการทำงานของคุณเสมอเพื่อแนะนำสไตล์ศีรษะที่ถูกต้อง
