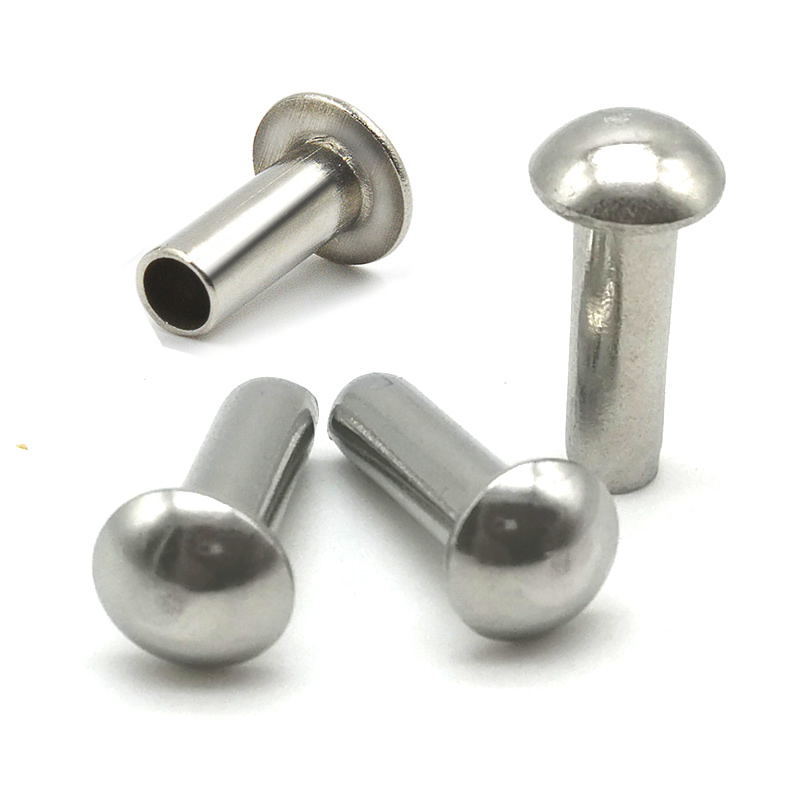

หมุดเหล็กหัวเห็ด

เมื่อคุณต้องการยึดแผงขนาดใหญ่ แผ่นหลังคา หรือแผ่นพื้นโดยไม่กระแทก หัวหมุดมาตรฐานมักจะขาด เนื่องจากอาจดึงทะลุวัสดุบางๆ หรือยื่นออกมาสูงเกินไปจนเสี่ยงสะดุดล้มได้ หมุดย้ำหัวเห็ดเหล็ก แก้ปัญหาทั้งสองปัญหาได้

ที่ Nuote Metals เราออกแบบตัวยึดเหล่านี้ด้วยหัวทรงโดมที่กว้างเป็นพิเศษและอ่อนโยน ซึ่งกระจายโหลดเหมือนกับแหวนรองในตัว—ครอบคลุมเส้นผ่านศูนย์กลางด้ามได้มากถึง 2.5× ในขณะที่รักษาโปรไฟล์ให้ต่ำพอที่จะหลีกเลี่ยงการกีดขวาง สิ่งนี้ทำให้พวกเขาเป็นตัวเลือกที่เหมาะสมสำหรับการก่อสร้าง การขนส่ง และอุปกรณ์หนักที่ทั้งการกระจายน้ำหนักและความปลอดภัยของพื้นผิวมีความสำคัญ

ข้อได้เปรียบของหัวเห็ด – กว้าง ต่ำ และแข็งแกร่ง

อะไรเป็นตัวกำหนดหมุดย้ำหัวเห็ด ชื่อนี้มาจากรูปทรงที่โดดเด่น นั่นคือโดมที่มียอดแบนกว้างและมีขอบที่แผ่รัศมีเบาๆ คล้ายหมวกเห็ด

คุณสมบัติทางเรขาคณิตที่สำคัญ:

• เส้นผ่านศูนย์กลางหัว:2.0× ถึง 2.5× เส้นผ่านศูนย์กลางด้าม (กว้างที่สุดในบรรดารูปแบบหัวทั่วไป)

• ความสูงของศีรษะ:เส้นผ่านศูนย์กลางด้าม 0.4× ถึง 0.5× (ต่ำกว่าหัวกลม สูงกว่ากระทะเล็กน้อย)

• ด้านล่าง:แบนโดยมีรัศมีเนื้อเรียบที่ทางแยก ช่วยลดความเข้มข้นของความเค้น

• โปรไฟล์ยอดนิยม:กว้างและทรงโดมเล็กน้อย ไม่แบนเต็มที่เหมือนเคาเตอร์จม

เหตุใดจึงสำคัญ:

เมื่อเทียบกับหัวกลม (1.6×d) หัวเห็ดมีพื้นที่รับน้ำหนักมากกว่าประมาณ 50% พื้นที่ผิวพิเศษนี้ป้องกันการดึงทะลุของแผ่นบางๆ และกระจายแรงกดในการจับยึดอย่างสม่ำเสมอ ซึ่งช่วยลดความเสี่ยงที่วัสดุจะเปลี่ยนรูปรอบๆ รู

ประโยชน์ในทางปฏิบัติ:ในการใช้งานหลายประเภท พื้นผิวรับน้ำหนักที่กว้างของหัวเห็ดทำให้ไม่จำเป็นต้องใช้แหวนรองแบบแบนแยกต่างหาก ซึ่งช่วยประหยัดทั้งต้นทุนวัสดุและเวลาในการประกอบ Nuote Metals นำเสนอการออกแบบนี้เพื่อใช้ทดแทนโดยตรงสำหรับชุดหัวกลม + แหวนรองในแนวหลังคาและพื้น

ข้อมูลจำเพาะทางเทคนิค – หมุดเหล็กหัวเห็ด

เราผลิตตาม DIN 674 (หมุดย้ำหัวเห็ด แบบตัน) และ DIN 675 (หมุดย้ำหัวเห็ด กึ่งท่อ) พร้อมความสามารถเฉพาะแบบเต็มรูปแบบ

ข้อมูลมิติและกลไกรวม

บันทึก:เส้นผ่านศูนย์กลางของหัวที่ใหญ่ขึ้นนั้นต้องการแรงกดดันในการขึ้นรูปที่สูงขึ้น—Nuote Metals ใช้การขึ้นรูปเย็นแบบหลายขั้นตอนเพื่อรักษาความสม่ำเสมอของมิติโดยไม่เกิดการแตกร้าวของความเค้น

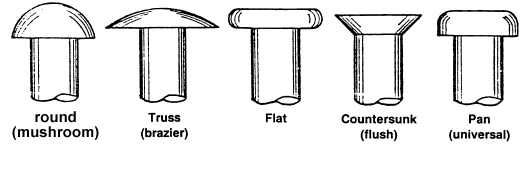

Mushroom vs. Round vs. Pan – คู่มือการตัดสินใจที่ชัดเจน

แทนที่จะเป็นโต๊ะ ต่อไปนี้คือวิธีที่หัวเห็ดเหมาะสมกับกระบวนการคัดเลือกของคุณ:

เลือกหัวเห็ดเมื่อคุณต้องการพื้นผิวลูกปืนที่กว้างที่สุดเท่าที่จะเป็นไปได้ โดยเฉพาะสำหรับวัสดุเนื้ออ่อน แผ่นหลังคาบาง หรือแผงพื้น แต่ยังต้องมีโปรไฟล์ที่ต่ำกว่าหัวกลมด้วย ความกว้างที่เพิ่มขึ้นมักหมายความว่าไม่จำเป็นต้องมีแหวนรองแยกต่างหาก

เลือกหัวกลมเมื่อข้อต่อเผชิญกับแรงสั่นสะเทือนและการกระแทกที่รุนแรง โดมที่สูงกว่าให้การดูดซับแรงกระแทกที่เหนือกว่าและความต้านทานการดึงออกสูงสุด

เลือกหัวแพนเมื่อคุณต้องการการกระจายน้ำหนักที่กว้างบนโลหะแผ่นบาง แต่เส้นผ่านศูนย์กลางของส่วนหัวไม่จำเป็นต้องเกิน 2.0×d

เลือก เคาเตอร์จมเมื่อพื้นผิวต้องเรียบเสมอกันไม่มีส่วนที่ยื่นออกมาเลย

สำหรับการใช้งานในการก่อสร้าง หลังคา และแท่นส่วนใหญ่ หมุดย้ำหัวเห็ดเหล็กนำเสนอการผสมผสานที่ดีที่สุดของความกว้างของด้ามจับและทัศนวิสัยต่ำ Nuote Metals สามารถช่วยคุณตัดสินใจโดยพิจารณาจากความหนาของแผงและความแข็งของวัสดุ

Solid vs. Semi-Tubular - สิ่งใดที่เหมาะกับการประกอบของคุณดีที่สุด?

มีการกำหนดค่าทั้งสองแบบ แต่ตัวเลือกนี้ส่งผลกระทบอย่างมากต่อความเร็วในการติดตั้งและความแข็งแรงของข้อต่อ โดยเฉพาะอย่างยิ่งเมื่อพิจารณาจากส่วนหัวที่กว้างของเห็ด

หมายเหตุการปฏิบัติ:เมื่อใช้หัวเห็ดบนแผ่นหลังคาบาง เราแนะนำให้ใช้แบบกึ่งท่อ ซึ่งแรงยึดที่ต่ำกว่าจะช่วยลดความเสี่ยงของการ "เต็นท์" ที่หัวกว้างหรือการยกวัสดุโดยรอบระหว่างการยึด

ตัวเลือกการตกแต่งพื้นผิว – การปกป้องหมุดย้ำหัวเห็ดของคุณ

เนื่องจากหมุดย้ำหัวเห็ดมักใช้ในการใช้งานแบบเปิดโล่ง เช่น หลังคาและแท่นภายนอก การเลือกผิวเคลือบจึงมีความสำคัญต่ออายุการใช้งานในระยะยาว

ข้อควรพิจารณาในการติดตั้งที่สำคัญสำหรับหัวเห็ด

หมุดย้ำหัวเห็ดที่กว้างทำให้มีข้อกำหนดในการติดตั้งที่ไม่เหมือนใคร ปฏิบัติตามหลักเกณฑ์เหล่านี้เพื่อให้แน่ใจว่าได้ชุดที่สมบูรณ์แบบ:

• ระยะห่างจากรู:คงไว้ d + 0.1–0.3 มม.—หลวมกว่ารูปแบบศีรษะอื่นๆ เล็กน้อย หัวที่กว้างขึ้นจะชดเชยการเยื้องศูนย์เล็กน้อย แต่รูที่แน่นเกินไปจะเพิ่มแรงในการตั้งค่าและอาจทำให้ศีรษะผิดรูปได้
• ความทนทานต่อกองวัสดุ:หัวเห็ดจัดการกับกองที่หนากว่าได้ดีเนื่องจากมีด้านใต้ที่ใหญ่ แต่ต้องแน่ใจว่าความหนาทั้งหมดอยู่ภายใน 70% ของความยาวหมุดย้ำเพื่อให้เกิดรูปทรงหัวร้านที่เหมาะสม
• การเลือกทั่งตีเหล็ก:ใช้ทั่งตีแบนที่มีเส้นผ่านศูนย์กลางเท่ากับหรือใหญ่กว่าหัว ทั่งขนาดเล็กอาจทำให้พื้นผิวโดมกว้างบุบ ซึ่งเป็นข้อบกพร่องด้านความสวยงามที่มองเห็นได้บนหลังคาสำเร็จรูป
• ระยะขอบ:เนื่องจากส่วนหัวกว้างมาก ควรรักษาระยะอย่างน้อย 2.0×d จากศูนย์กลางของรูถึงขอบวัสดุ ซึ่งจะช่วยป้องกันไม่ให้ขอบหลุดระหว่างการตั้งค่า

เคล็ดลับมือโปรจาก Nuote Metals:เราสามารถจัดเตรียมข้อมูลจำเพาะของทั่งตีเหล็กแบบกำหนดเองและพารามิเตอร์การตั้งค่าเพื่อให้ตรงกับแนวหมุดย้ำของคุณ เพื่อให้มั่นใจว่าส่วนหัวของเหล็กจะมีลักษณะสม่ำเสมอในทุกชุด

ประสบการณ์ทางวิศวกรรมเฉพาะการใช้งาน – เหนือกว่าการทดสอบมาตรฐาน

ที่ Nuote Metals ความเชี่ยวชาญของเราเกี่ยวกับหมุดย้ำหัวเห็ดมาจากการแก้ปัญหาหลังคา พื้น และการยึดแผงจริงมานานกว่าสองทศวรรษ เราพบข้อผิดพลาดทั่วไป เช่น การเสียรูปของส่วนหัว การดึงทะลุของแผ่นบาง และความเสียหายของการเคลือบสังกะสีระหว่างการติดตั้ง และเราได้ออกแบบโซลูชันให้กับทุกผลิตภัณฑ์

คุณค่าอันเป็นเอกลักษณ์ของเรา:

การจำลองในโลกแห่งความเป็นจริง:เราทดสอบหมุดหัวเห็ดของเรากับวัสดุแผงจริง (เหล็กลูกฟูก แผ่นไฟเบอร์ซีเมนต์ แผ่นดอกยางอลูมิเนียม) ไม่ใช่แค่คูปองทดสอบมาตรฐาน เพื่อตรวจสอบประสิทธิภาพการยึดเกาะและการดึงทะลุภายใต้สภาพสนาม

การเพิ่มประสิทธิภาพรูปทรงของหัว:สำหรับลูกค้าที่มีวัสดุบางเป็นพิเศษ (≤1.5มม.) เราสามารถเพิ่มเส้นผ่านศูนย์กลางของส่วนหัวเป็น 2.5×d–2.8×d หรือลดความสูงของส่วนหัวเป็น 0.35×d เพื่อลดส่วนที่ยื่นออกมาในขณะที่ยังคงแรงจับยึดไว้

ความสมบูรณ์ของการเคลือบผิว:หัวเห็ดมักถูกชุบสังกะสีแบบจุ่มร้อน กระบวนการ HDG ของเรามีขั้นตอนการแยกออกซึ่งป้องกันการสะสมของสังกะสีส่วนเกินที่จุดเชื่อมต่อส่วนหัว-ก้าน ซึ่งเป็นสาเหตุทั่วไปของเบาะนั่งที่ไม่อยู่ตรงกลางและการแตกร้าว

ความสอดคล้องแบบแบทช์ต่อแบทช์:เราตรวจสอบเส้นผ่านศูนย์กลาง ความสูง และรัศมีของชิ้นเนื้อในทุกขั้นตอนการผลิตโดยใช้ออปติคัลเกจ แต่ละชุดประกอบด้วยใบรับรองมิติ และรายงานการตั้งค่าที่แสดงเส้นโค้งแรงและขนาดส่วนหัวของโรงงานสำหรับกองวัสดุเฉพาะของคุณเมื่อมีการร้องขอ

ความโปร่งใสสร้างความไว้วางใจ:เราแบ่งปันข้อมูลการตั้งค่า รายงานการทดสอบ และแม้แต่วิดีโอการติดตั้งกับลูกค้าของเรา เพราะเราเชื่อว่าความเชี่ยวชาญที่แท้จริงได้รับการพิสูจน์ด้วยผลลัพธ์ ไม่ใช่แค่ใบรับรองเท่านั้น นี่คือความมุ่งมั่นของ Nuote Metals

คำถามที่พบบ่อยเกี่ยวกับหมุดเหล็กหัวเห็ด

คำถามที่ 1: หมุดย้ำหัวเห็ดสามารถเปลี่ยนหัวกลมพร้อมแหวนรองได้หรือไม่

ตอบ: ใช่ ในหลายกรณี และนั่นเป็นหนึ่งในเหตุผลหลักที่ลูกค้าเลือกหัวเห็ด พื้นผิวตลับลูกปืนที่กว้างเป็นพิเศษ (2.0×–2.5×d) ครอบคลุมพื้นที่ประมาณเดียวกับหัวกลมโดยมีแหวนรองแบนแยกต่างหาก แต่ไม่มีชิ้นส่วนเพิ่มเติม ขั้นตอนการจัดการ หรือโอกาสที่แหวนรองจะเยื้องศูนย์ ซึ่งจะช่วยประหยัดเวลาในการประกอบและลดความซับซ้อนของสินค้าคงคลัง อย่างไรก็ตาม หากการใช้งานของคุณต้องการให้แหวนรองทำหน้าที่เป็นซีล (เช่น แหวนรองนีโอพรีนสำหรับการกันน้ำ) หมุดย้ำแบบสแตนด์อโลนจะไม่สามารถแทนที่ฟังก์ชันนั้นได้ ที่ Nuote Metals เราสามารถให้คำแนะนำได้ว่าหัวเห็ดเพียงอย่างเดียวเพียงพอสำหรับวัสดุแผงและข้อกำหนดในการรับน้ำหนักของคุณหรือไม่

Q2: หมุดย้ำหัวเห็ดเหมาะกับแผ่นหลังคาลูกฟูกหรือไม่?

ตอบ: แน่นอน—และมีการใช้กันอย่างแพร่หลายในแอปพลิเคชันนี้ หัวกว้างเชื่อมจุดสูงของโปรไฟล์ลูกฟูกโดยไม่บุบหรือตัดเป็นแผ่น โดมทรงต่ำยังช่วยลดความเสี่ยงที่เท้าจะเสียหายระหว่างการบำรุงรักษาหลังคา เมื่อเทียบกับหัวกลมที่ยื่นออกมา เพื่อผลลัพธ์ที่ดีที่สุด เราขอแนะนำหัวเห็ดกึ่งท่อชุบสังกะสีแบบจุ่มร้อน ซึ่งให้ความต้านทานการกัดกร่อนที่ดีเยี่ยม และแรงการตั้งค่าที่ต่ำกว่าช่วยลดการบิดเบี้ยวของแผ่นงาน Nuote Metals ได้จัดหาหมุดย้ำหัวเห็ดหลายล้านตัวให้กับโครงการหลังคาเชิงพาณิชย์ทั่วอเมริกาเหนือ ยุโรป และเอเชียตะวันออกเฉียงใต้

คำถามที่ 3: เหตุใดหมุดย้ำหัวเห็ดจึงร้าวที่ทางแยกหัว-ก้านระหว่างการตั้งค่า

ตอบ: การแตกร้าวที่ทางแยกมักเกิดจากรัศมีเนื้อไม่เพียงพอหรือแรงในการตั้งค่าที่มากเกินไป เส้นผ่านศูนย์กลางกว้างของหัวเห็ดจะสร้างความเข้มข้นของความเค้นโดยที่หัวสัมผัสกับก้าน หากรัศมีคมเกินไป (ต่ำกว่า 0.3×d) วัสดุจะไม่สามารถไหลได้อย่างถูกต้องระหว่างการพลิกคว่ำ ที่ Nuote Metals เรารักษารัศมีของเนื้อฟิลเลต์ขั้นต่ำไว้ที่ 0.5×d และควบคุมด้วยออปติคอลเกจในทุกสถานีการขึ้นรูป หากคุณประสบปัญหาการแตกร้าวกับซัพพลายเออร์ปัจจุบันของคุณ โปรดติดต่อเราเพื่อแจ้งขนาดหมุดย้ำและแรงกดในการตั้งค่า—เราสามารถแนะนำการปรับรูปทรงที่ช่วยขจัดปัญหาได้
