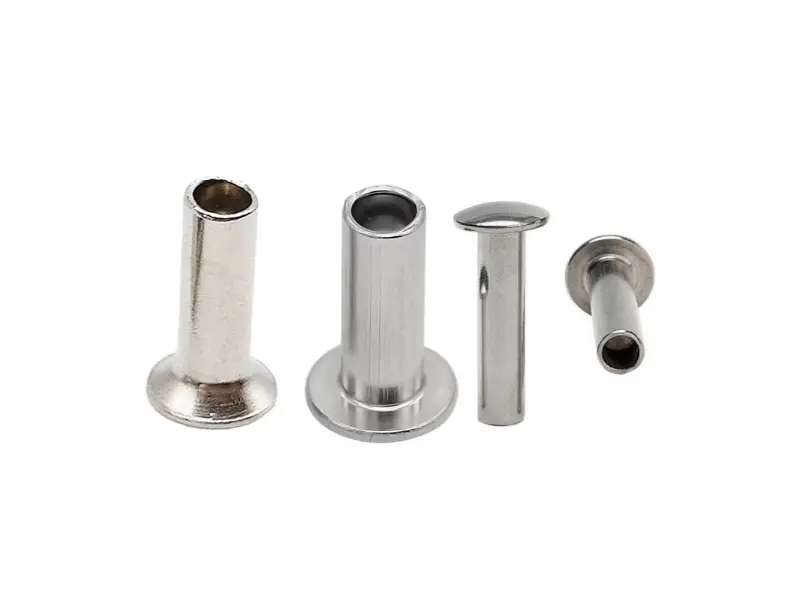

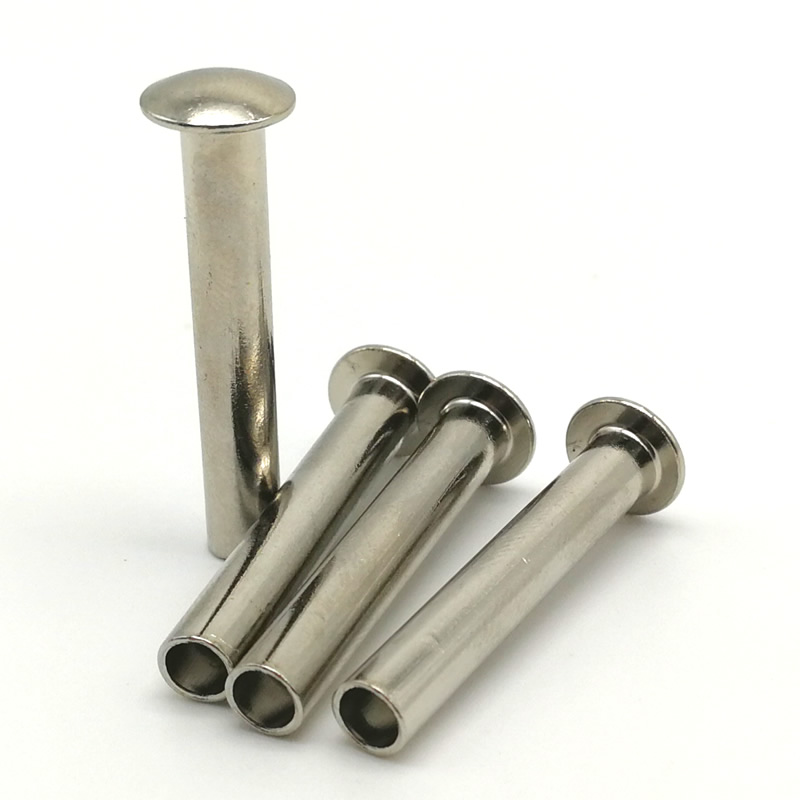

รีเวทเหล็กกึ่งกลวง: ตัวยึดที่แข็งแกร่งและคุ้มค่าสำหรับการผลิตปริมาณมาก

เมื่อการประกอบของคุณต้องการข้อต่อถาวร แต่แรงยึดสูงของหมุดย้ำแข็งทำให้เกิดการเสียรูปหรือทำให้สายการผลิตของคุณช้าลง หมุดย้ำกึ่งกลวงที่เป็นเหล็กเป็นทางเลือกที่ใช้งานได้จริง ช่องตื้นที่ส่วนท้ายช่วยลดแรงยึดเกาะได้ประมาณ 70% เมื่อเทียบกับหมุดย้ำแบบตัน ในขณะที่ยังคงแรงเฉือนได้ 80–90% ผลลัพธ์ที่ได้คือตัวยึดที่ติดตั้งได้รวดเร็ว ใช้งานได้กับเครื่องมือที่เบากว่า และยังคงให้ข้อต่อถาวรที่เชื่อถือได้

หมุดย้ำกึ่งกลวงเหล็กหัวเย็นของ Nuote Metals จากเหล็กกล้าคาร์บอนต่ำ (1006, 1008, Q195) ที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1.2 มม. ถึง 10 มม. หมุดย้ำเหล่านี้มีจำหน่ายในสไตล์หัวและพื้นผิวหลายแบบ ใช้ได้กับอุตสาหกรรมต่างๆ เช่น เฟอร์นิเจอร์ ยานยนต์ ฮาร์ดแวร์ และการประกอบทางอุตสาหกรรมทั่วไป

อะไรทำให้ Semi Hollow Rivet แตกต่าง

คุณลักษณะที่กำหนดของหมุดย้ำกึ่งกลวงคือช่องตื้นที่ปลายส่วนท้าย โดยทั่วไปแล้วจะมีความยาวประมาณ 45–55% ของความยาวลำกล้อง ระหว่างการติดตั้ง เฉพาะผนังบางของส่วนที่กลวงนี้เท่านั้นที่ม้วนออกไปด้านนอกเพื่อยึดเกาะ สิ่งนี้แตกต่างโดยพื้นฐานจากหมุดย้ำแบบตัน โดยที่ก้านทั้งหมดจะต้องเสียรูป

สำหรับการใช้งานในอุตสาหกรรม เฟอร์นิเจอร์ ยานยนต์ และฮาร์ดแวร์ส่วนใหญ่ หมุดย้ำกึ่งกลวงที่ทำจากเหล็กให้ความแข็งแกร่งเพียงพอในขณะเดียวกันก็รักษาประสิทธิภาพการผลิตไว้

ข้อมูลจำเพาะทางเทคนิค – วัสดุ ขนาด และการตกแต่ง

เกรดวัสดุ

หมุดเหล็กมีแนวโน้มที่จะเกิดสนิมได้ ดังนั้น หมุดย้ำจึงมักได้รับการชุบผิวด้วยสังกะสี ชุบนิกเกิล หรือสารเคลือบอื่นๆ

ขนาดมาตรฐาน – หัวกลม

ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางก้าน ± 0.05 มม. เส้นผ่านศูนย์กลางหัว ± 0.15 มม. ความยาวโดยรวม ± 0.15 มม. Custom barrel lengths available upon request. เส้นผ่านศูนย์กลางที่กำหนดตั้งแต่ 1.2 มม. ถึง 10 มม. เป็นไปตามมาตรฐานอุตสาหกรรม

มีรูปแบบหัวให้เลือก

การตกแต่งพื้นผิวสำหรับรีเวทเหล็ก

วิธีที่เราเลือกใช้หมุดย้ำกึ่งกลวงเหล็กหัวเย็น

การขึ้นรูปเย็นเป็นกระบวนการขึ้นรูปโลหะที่อุณหภูมิห้องโดยใช้เครื่องอัดความเร็วสูงและแม่พิมพ์ที่มีความแม่นยำ สำหรับหมุดเหล็กกึ่งกลวง เราใช้ส่วนหัวเย็นแบบหลายสถานีที่ดำเนินการหลายอย่างในลำดับต่อเนื่องเดียว

การวาดลวด– ลวดเหล็กที่เข้ามาจะถูกดึงตามเส้นผ่านศูนย์กลางก้านที่แน่นอน

ตัดออก– ลวดถูกตัดให้ได้ความยาวว่างที่แม่นยำสำหรับหมุดแต่ละอัน

การตีครั้งแรก (กำลังสอง)– ช่องว่างจะอยู่ตรงกลางและยกกำลังสองในแม่พิมพ์

การโจมตีครั้งที่สอง (มุ่งหน้า)– แม่พิมพ์คาร์ไบด์สร้างส่วนหัว (กลม แบน คว้านรู เห็ด หรือกระทะ)

การระเบิดครั้งที่สาม (การอัดขึ้นรูปโพรง)– หมัดจะสร้างโพรงกึ่งกลวงที่ส่วนหาง (45–55% ของความยาวลำกล้อง)

ตัดแต่ง– ลบแฟลชบริเวณขอบส่วนหัวออก

ไม้ลอย– ขจัดเศษไมโครออกและเตรียมพื้นผิวสำหรับการชุบ

การชุบหรือการเคลือบ– ชุบซิงค์ ชุบนิเกิล แบล็คออกไซด์ หรือฟอสเฟต ตามที่กำหนด

การขึ้นรูปเย็นจะทำให้เหล็กแข็งตัว เพิ่มความแข็งผิว 15–20% โดยไม่ต้องให้ความร้อนเพิ่มเติม แม่พิมพ์คาร์ไบด์ของเราได้รับการขัดเงาที่ Ra 0.1µm เพื่อให้มั่นใจถึงการก่อตัวของส่วนหัวที่ราบรื่นและความลึกของโพรงที่สม่ำเสมอ

รับชมวิธีการทำรีเวทเหล็กกึ่งกลวง

เห็นก็เชื่อ. คลิกวิดีโอด้านล่างเพื่อดูการทำงานของการกดหัวเย็นของเรา ตั้งแต่การป้อนลวดไปจนถึงการดีดหมุดย้ำจนเสร็จสิ้น ลำดับทั้งหมดทำงานที่ 200–300 ชิ้นต่อนาที โดยมีการตรวจสอบคุณภาพแบบเรียลไทม์ในทุกขั้นตอน

หัวตัดเย็นแบบหลายสถานีของเราทำการยกกำลังสอง การมุ่งหน้า การอัดขึ้นรูปโพรง และการตัดแต่งในรอบเดียวที่ต่อเนื่องกัน—ทั้งหมดโดยยังคงรักษาความคลาดเคลื่อนที่ยอมรับได้ ±0.05 มม. สิ่งที่คุณเห็นคือสิ่งที่เราส่งมอบ ทีละชุด

กระบวนการควบคุมคุณภาพของเรา – จากวัตถุดิบไปจนถึงสายการผลิตของคุณ

เราไม่ได้พึ่งพาการสุ่มตัวอย่างเพียงอย่างเดียว หมุดย้ำกึ่งกลวงที่ทำจากเหล็กทุกชุดจะติดตามระบบการตรวจสอบแบบเป็นชั้นซึ่งจะตรวจจับปัญหาก่อนที่จะกลายเป็นปัญหา

ขั้นวัสดุที่เข้ามา

ลวดเหล็กแต่ละขดจะถูกตรวจสอบเส้นผ่านศูนย์กลาง (เลเซอร์ไมโครมิเตอร์ ±0.02 มม.) และความแข็ง (เครื่องทดสอบ Rockwell, HRB 70–85) เราปฏิเสธคอยล์ใด ๆ ที่เบี่ยงเบนไปจากช่วงที่ระบุ

การตั้งค่าและขั้นแรก

เมื่อติดตั้งเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบภายใต้กำลังขยาย 20 เท่า เพื่อหาข้อบกพร่องที่พื้นผิว จากนั้นจึงวัดโดยใช้เครื่องเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวโดยรวม และความลึกของโพรงต้องตรงกับแบบร่างก่อนเริ่มการผลิต

ในระหว่างขั้นตอนการผลิต

ผู้ปฏิบัติงานดึงหมุด 5 ตัวทุกๆ 500 ชิ้น พวกเขาตรวจสอบขนาดที่สำคัญด้วยคาลิปเปอร์แบบดิจิทัลและเกจ go/no-go สำหรับความลึกของโพรง การเบี่ยงเบนใดๆ ที่เกินพิกัดความเผื่อจะทำให้เกิดการกดหยุดและการปรับเครื่องมือทันที

ขั้นตอนการตรวจสอบความถูกต้อง

ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 อันไว้ในตัวอย่างวัสดุจริงของคุณ (ความหนาและองค์ประกอบเท่ากัน) การม้วนงอได้รับการตรวจสอบความสมมาตร ความแน่น และการก่อตัวที่ปราศจากรอยแตก

การทดสอบการกัดกร่อน (ถ้ามี)

สำหรับหมุดย้ำแบบชุบ ตัวอย่างจะถูกวางไว้ในห้องสเปรย์เกลือของเราตามมาตรฐาน ASTM B117 การชุบสังกะสี: ขั้นต่ำ 48–96 ชั่วโมง มีการออกใบรับรองพร้อมกับแบทช์

ขั้นตอนการเรียงลำดับขั้นสุดท้าย

หมุดย้ำทุกตัวจะผ่านเครื่องคัดแยกด้วยแสงด้วยกล้องความเร็วสูง โดยคัดแยกชิ้นส่วนที่มีเส้นผ่านศูนย์กลางส่วนหัว ความสูงของส่วนหัว เส้นผ่าศูนย์กลางด้าม หรือความลึกของช่องไม่ถูกต้อง หลังจากการคัดแยก ตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) จะได้รับการตรวจสอบด้วยตนเองด้วยโปรเจ็กเตอร์โปรไฟล์และไมโครมิเตอร์

บันทึกการตรวจสอบทั้งหมด รวมถึงบันทึกการวัด ภาพถ่ายการตั้งค่าการทดสอบ และรายงานสเปรย์เกลือ จะถูกเก็บไว้เป็นเวลาห้าปีและรวมอยู่ในการจัดส่งทุกครั้ง

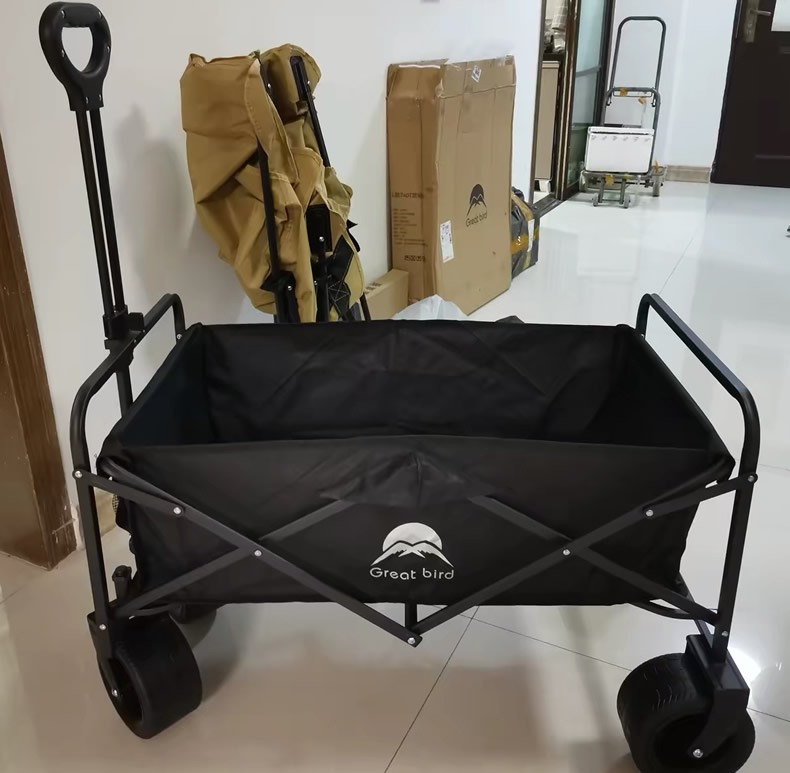

ตัวอย่างของลูกค้าจริง - โครงเกวียนพับกลางแจ้ง

นี่เป็นหนึ่งในการใช้งานหลายอย่างสำหรับหมุดย้ำกึ่งกลวงที่เป็นเหล็ก เรารวมไว้เพื่อแสดงการใช้งานจริง ไม่ใช่เพื่อแนะนำข้อจำกัด

ผู้ผลิตเกวียนพับสำหรับงานหนักสำหรับการตั้งแคมป์และทำสวนต้องการหมุดย้ำที่ทนทานและราคาประหยัดสำหรับข้อต่อบานพับแบบกรรไกร โครงเกวียนใช้ท่อเหล็กหนา 2 มม. หมุดย้ำแข็งแบบเดิมต้องใช้แรงยึดสูง ซึ่งทำให้ท่อเสียรูปและทำให้การประกอบช้าลง ลูกค้ายังต้องการพื้นผิวที่ทนต่อการกัดกร่อนสำหรับการใช้งานกลางแจ้งอีกด้วย

Nuote Metals จำหน่ายหมุดเหล็กกึ่งกลวง - ก้าน 5 มม., หัวกลม 9 มม., ความยาวลำกล้อง 12 มม., ชุบสังกะสีสีเหลือง แรงการตั้งค่าการตัดช่องกึ่งกลวงจาก 4 ตันเป็น 1.6 ตัน ช่วยลดการเสียรูปของท่อ การชุบสังกะสีสีเหลืองช่วยให้ทนต่อละอองน้ำเกลือได้นาน 96 ชั่วโมง ซึ่งเพียงพอสำหรับฝนและโคลนเป็นครั้งคราว

ลูกค้าทดสอบหมุดย้ำ 1,000 ตัวกับเกวียน 200 คัน หลังจากการพับ 5,000 รอบที่มีน้ำหนัก 100 กก. ไม่พบการคลายตัวหรือสนิม ตอนนี้พวกเขาสั่งซื้อหมุดเหล็กกึ่งกลวงเป็นชุดๆ ละ 50,000 ชิ้น ซึ่งใช้กับสายเกวียนแบบพับได้ทั้งหมด

ได้รับความไว้วางใจจากลูกค้าทั่วโลก

เราภูมิใจที่ได้ร่วมงานกับลูกค้าทั่วโลก ด้านล่างนี้คือรูปภาพจากการเยี่ยมชมโรงงาน การประชุมลูกค้า และความร่วมมือในโครงการต่างๆ ตลอดหลายปีที่ผ่านมา ภาพเหล่านี้ไม่ใช่ภาพสต็อก แต่เป็นช่วงเวลาจริงกับผู้คนที่ไว้วางใจให้เราส่งมอบความรู้สึกของพวกเขา

คำสั่งซื้อของคุณมาพร้อมกับการตรวจสอบย้อนกลับอย่างเต็มรูปแบบ

We do not just ship rivets. คำสั่งซื้อหมุดเหล็กกึ่งกลวงทุกคำสั่งซื้อจะออกจากโรงงานของเราพร้อมกับเอกสารครบชุดที่ยืนยันอย่างชัดเจนถึงสิ่งที่ผลิตและวิธีการตรวจสอบ

ใบรับรองวัสดุ– เราได้รวมรายงานการทดสอบของโรงสีที่แสดงองค์ประกอบทางเคมีและความต้านทานแรงดึงสำหรับคอยล์เฉพาะที่ใช้ในชุดงานของคุณ

บันทึกการตรวจสอบชิ้นแรก– เราวัดหมุดย้ำ 10 ตัวตั้งแต่เริ่มวิ่งและบันทึกทุกมิติ ไม่ว่าจะเป็นเส้นผ่านศูนย์กลางของหัว ความสูงของหัว ก้าน ความยาว และความลึกของโพรง

บันทึกการผลิต– สรุปการตรวจสอบระหว่างดำเนินการทั้งหมดที่ดำเนินการระหว่างการดำเนินการ รวมถึงผู้ที่ตรวจสอบ เมื่อใด และผลลัพธ์

การตั้งค่ารายงานการทดสอบ– เราจัดตัวอย่างตามความหนาของวัสดุที่คุณระบุและถ่ายภาพการคว้าน ผลลัพธ์แรงดึงจะถูกบันทึกหากต้องการ

ใบรับรองการทดสอบการกัดกร่อน– สำหรับหมุดชุบ เราจะรวมชั่วโมงและผลลัพธ์การทดสอบสเปรย์เกลือ (ASTM B117)

หนังสือรับรองความสอดคล้อง– ผู้จัดการ QA ของเราลงนามในการจัดส่งทุกครั้งด้วยหมายเลขที่ตรวจสอบย้อนกลับได้

เราเก็บสำเนาบันทึกเหล่านี้ไว้เป็นเวลาห้าปี หากคุณต้องการติดตามกลับไปยังชุดงานที่เฉพาะเจาะจง เราสามารถดึงไฟล์ทั้งหมดได้

Nuote Metals ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการประกาศ RoHS และ REACH ตามคำขอ

นโยบาย

• ตัวอย่าง – ฟรี 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน (ลูกค้าชำระค่าจัดส่ง)
• คำสั่งทดลอง – แนะนำให้ใช้ 10,000 ชิ้นสำหรับการตรวจสอบครั้งแรก
• ขั้นต่ำ – 2,000 ชิ้น (ขนาดมาตรฐาน), 5,000 ชิ้น (แบบถังหรือแบบหัวแบบกำหนดเอง)
• ระยะเวลาดำเนินการ (สต๊อก) – 5–7 วันทำการ
• ระยะเวลาดำเนินการ (กำหนดเอง) – 12–15 วันทำการ
• ค่าเครื่องมือ – ไม่มีสำหรับเครื่องมือหัวกลมมาตรฐาน (ด้าม 1.2–10 มม.)

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: หมุดเหล็กกึ่งกลวงและหมุดเหล็กตันแตกต่างกันอย่างไร? เมื่อใดที่ฉันควรเลือกรุ่นกึ่งกลวง?

ตอบ: ความแตกต่างพื้นฐานคือโพรงกลวงที่หาง หมุดย้ำเหล็กกึ่งกลวงมีช่องตื้นที่ส่วนปลาย ซึ่งต้องใช้แรงเพียง 25–30% ของหมุดตันที่มีเส้นผ่านศูนย์กลางเท่ากัน ทำให้ติดตั้งได้เร็วยิ่งขึ้นและนุ่มนวลกับวัสดุโดยรอบ หมุดย้ำมีแรงเฉือนสูงกว่าเล็กน้อย (กึ่งกลวงยังคงความแข็งแรงของหมุดย้ำแข็งไว้ ​​80–90%) แต่ต้องใช้อุปกรณ์หนักและใช้เวลามากกว่า สำหรับการใช้งานด้านอุตสาหกรรม เฟอร์นิเจอร์ ยานยนต์ และฮาร์ดแวร์ส่วนใหญ่ รวมถึงกล่องเกวียนแบบพับได้ด้านบน หมุดกึ่งกลวงให้ความแข็งแกร่งเพียงพอในขณะเดียวกันก็รักษาประสิทธิภาพการผลิต เลือกหมุดย้ำแบบตันสำหรับการรับน้ำหนักเชิงโครงสร้างที่รุนแรงเท่านั้น โดยให้ความสำคัญกับแรงเฉือนสูงสุดเท่านั้น

คำถามที่ 2: หมุดเหล็กกึ่งกลวงสามารถใช้กลางแจ้งโดยไม่เกิดสนิมได้หรือไม่?

ตอบ: ใช่ ด้วยการจบสกอร์ที่ถูกต้อง หมุดเหล็กมีแนวโน้มที่จะเกิดสนิมและต้องได้รับการรักษาพื้นผิว หมุดเหล็กคาร์บอนต่ำมาตรฐานของเรามีจำหน่ายพร้อมการชุบสังกะสี (ใส สีน้ำเงิน หรือสีเหลือง) ซึ่งทนต่อละอองเกลือได้นาน 48–96 ชั่วโมง ซึ่งเพียงพอสำหรับฝน ความชื้น และความชื้นเป็นครั้งคราว สำหรับกล่องเกวียนแบบพับได้ เลือกการชุบสังกะสีสีเหลืองเนื่องจากความสมดุลของความต้านทานการกัดกร่อนและราคา เก็บหมุดเหล็กกึ่งกลวงไว้ในสภาพแวดล้อมที่แห้งเพื่อหลีกเลี่ยงการเกิดสนิมที่เกิดจากความชื้น แนะนำให้เก็บไว้ในภาชนะที่ปิดสนิทหรือบรรจุภัณฑ์กันความชื้น สำหรับสภาพแวดล้อมกลางแจ้งหรือชายฝั่งที่มีความต้องการมากขึ้น เราขอแนะนำให้เปลี่ยนไปใช้หมุดย้ำกึ่งกลวงสแตนเลส (304 หรือ 316) ซึ่งให้การป้องกันสเปรย์เกลือได้นานกว่า 200–1,000+ ชั่วโมง

คำถามที่ 3: ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับรีเวทเหล็กกึ่งกลวงได้อย่างไร

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดของคุณ 1.5–2.0 มม. ตัวอย่างเช่น หากคุณเชื่อมแผ่นเหล็กขนาด 2 มม. สองแผ่น (รวม 4 มม.) ให้เลือกความยาวลำกล้อง 5.5–6.0 มม. ความยาวพิเศษนี้ทำให้มีวัสดุเพียงพอสำหรับส่วนกลวงที่จะม้วนออกด้านนอกและยึดแน่นโดยไม่หลุดจากด้านล่าง หากลำกล้องสั้นเกินไป การยึดเกาะจะอ่อนลง นานเกินไปถังอาจยุบได้ ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวลำกล้องที่แน่นอน

ขอใบเสนอราคา – บอกเราว่าคุณต้องการอะไร

เราเข้าใจดีว่าการประกอบแต่ละครั้งมีความแตกต่างกัน แทนที่จะขอให้คุณปรับผลิตภัณฑ์มาตรฐานให้เข้ากับการออกแบบของคุณ เราต้องการเริ่มต้นด้วยความต้องการของคุณ

หากต้องการรับใบเสนอราคาที่แน่นอนสำหรับหมุดเหล็กกึ่งกลวง โปรดระบุข้อมูลต่อไปนี้:

• เส้นผ่านศูนย์กลางก้าน (มม.) – ตั้งแต่ 1.2 มม. ถึง 10 มม
• แบบหัว (กลม / แบน / จม / เห็ด / กระทะ)
• ความยาวลำกล้อง (มม.) – หรือความหนาปึกวัสดุทั้งหมดของคุณ
• เสร็จสิ้น (ชุบสังกะสีใส / น้ำเงิน / เหลือง / ชุบนิกเกิล / ออกไซด์สีดำ / ฟอสเฟต)
• ปริมาณโดยประมาณต่อปี

คุณยังสามารถแนบภาพวาด รูปภาพหมุดปัจจุบันของคุณ หรือชิ้นส่วนตัวอย่างได้ด้วย เราจะตอบกลับภายใน 24 ชั่วโมงด้วย:

• ค่าเครื่องมือ (ถ้ามี) – ยกเว้นสำหรับขนาดมาตรฐาน
• ราคาต่อชิ้นขึ้นอยู่กับปริมาณประจำปีของคุณ
• เวลานำสำหรับตัวอย่างแรกและการผลิตจำนวนมาก
• นโยบายตัวอย่างฟรี – 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน

ส่ง RFQ ของคุณไปที่ Nuote Metals วันนี้ ไม่มีความกดดัน ไม่มีข้อผูกมัด เป็นเพียงใบเสนอราคาที่ชัดเจนและแข่งขันได้
