เหตุใดวิศวกรจึงเลือกหมุดย้ำแบบท่อทองแดงสำหรับการนำไฟฟ้า การจัดการความร้อน และคราบมีชีวิต

ทองแดงเป็นหนึ่งในวัสดุตัวยึดที่เก่าแก่ที่สุดที่อุตสาหกรรมรู้จัก แต่การผสมผสานระหว่างทองแดงที่มีรูปร่างเป็นท่อทั้งหมดนั้นดูทันสมัยอย่างน่าประหลาดใจ ที่ Nuote Metals เราผลิตหมุดย้ำท่อทองแดงสำหรับลูกค้าที่ต้องการมากกว่าการเชื่อมแบบกลไก – พวกเขาต้องการความต่อเนื่องทางไฟฟ้า การกระจายความร้อน หรือพื้นผิวที่สวยงามตามกาลเวลา คู่มือนี้เน้นเฉพาะการกำหนดค่าแบบท่อ: การตั้งค่าแบบกลวงทั้งหมด น้ำหนักเบา และแรงต่ำ

อะไรทำให้หมุดย้ำท่อทองแดงแตกต่าง?

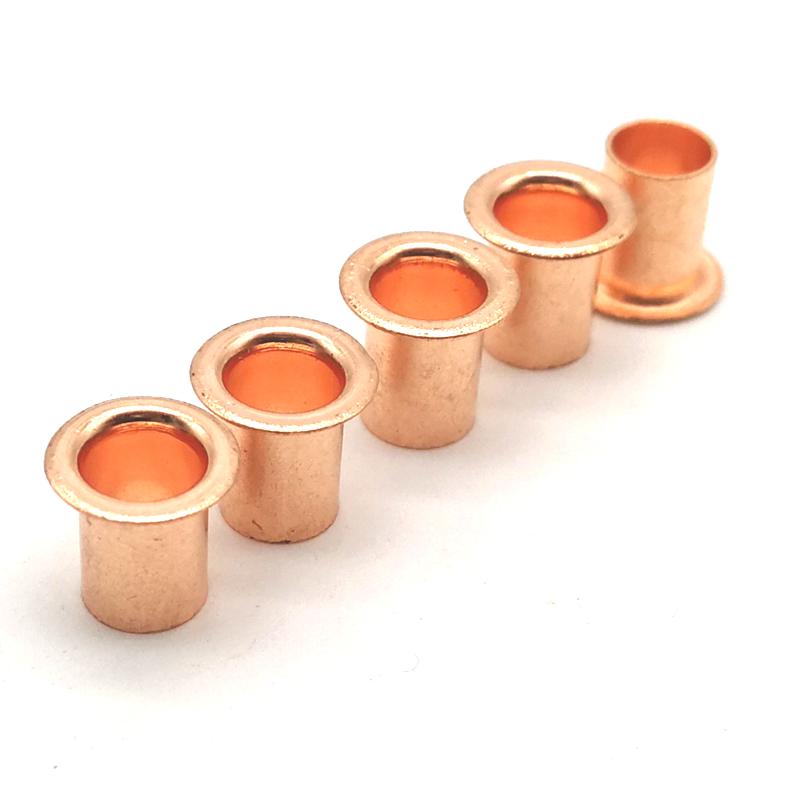

A หมุดย้ำท่อทองแดงเป็นตัวยึดถาวรที่มีหัวขึ้นรูปแล้วและก้านกลวงตั้งแต่หางถึงหัว โดยทั่วไปความหนาของผนังจะอยู่ในช่วงตั้งแต่ 0.20 มม. ถึง 0.45 มม. ขึ้นอยู่กับเส้นผ่านศูนย์กลาง ระหว่างการติดตั้ง ผนังทองแดงบางจะม้วนออกด้านนอกด้วยแรงที่ต่ำมาก ทำให้เกิดความโค้งงอที่สะอาดและสม่ำเสมอ

คุณสมบัติสามประการที่ทำให้ทองแดงแตกต่างจากอลูมิเนียม เหล็ก หรือทองเหลือง:

การนำไฟฟ้า:IACS 100% (มาตรฐานทองแดงอบอ่อนสากล) ไม่มีโลหะยึดทั่วไปอื่นใดเข้ามาใกล้

การนำความร้อน:401 W/m·K – เหมาะสำหรับแผงระบายความร้อนและชุดทำความเย็น

ความต้านทานการกัดกร่อนตามธรรมชาติ:สร้างคราบสีเขียวป้องกัน (คอปเปอร์คาร์บอเนตพื้นฐาน) ในบรรยากาศกลางแจ้ง

เมื่อคุณรวมคุณสมบัติเหล่านี้เข้ากับรูปทรงท่อ คุณจะได้ตัวยึดที่ส่งกระแสไฟฟ้า ถ่ายเทความร้อน ตกตะกอนด้วยแรงดันเบา ๆ และแทบไม่เพิ่มน้ำหนักเลย

ท่อทองแดงกับวัสดุอื่นๆ – การเปรียบเทียบเชิงปฏิบัติ

ตารางด้านล่างสถานที่หมุดย้ำท่อทองแดงควบคู่ไปกับหมุดย้ำอะลูมิเนียมและทองเหลือง – ทั้งหมดกลวงทั้งหมดและมีเส้นผ่านศูนย์กลางเท่ากัน

การสังเกตของเรา:สำหรับงานไฟฟ้าหรือความร้อนล้วนๆ ทองแดงไม่มีใครเทียบได้ สำหรับการแช่น้ำเค็ม ท่อเหล็กสแตนเลส 316 จะดีกว่า สำหรับการตกแต่งภายในบ้านด้วยสีทอง ทองเหลืองมีราคาถูกกว่า เลือกทองแดงเมื่อค่าการนำไฟฟ้าหรือคราบมีความสำคัญ

การใช้งานจริงสี่ประการที่หมุดย้ำท่อทองแดงเป็นเลิศ

การเชื่อมต่อบัสบาร์และกราวด์

แผงจ่ายไฟจำเป็นต้องมีข้อต่อถาวรที่มีความต้านทานต่ำ สลักเกลียวคลายตัวเมื่อเวลาผ่านไป หมุดทองแดงแข็งใช้งานได้แต่ต้องใช้แรงยึดสูง Nuote Metals จัดหาหมุดย้ำท่อทองแดง C11000 ให้กับผู้ผลิตสวิตช์เกียร์ รูปร่างแบบท่อลดแรงในการตั้งค่าลง 40% และจุดศูนย์กลางกลวงทำให้สามารถตรวจสอบการก่อตัวของม้วนทั้งหมดด้วยสายตาได้ ความต้านทานหน้าสัมผัสวัดได้ต่ำกว่า 0.1 mΩ หลังจากรอบความร้อน 1,000 รอบ

อุปกรณ์ติดตั้งชุดระบายความร้อน LED

การจัดการระบายความร้อนถือเป็นสิ่งสำคัญสำหรับ LED กำลังสูง ผู้ผลิตระบบไฟส่องสว่างยานยนต์รายหนึ่งใช้หมุดอะลูมิเนียมเพื่อติดแผงระบายความร้อนแบบครีบเข้ากับบอร์ด LED ค่าการนำความร้อนของอะลูมิเนียม (237 W/m·K) เป็นที่ยอมรับได้ แต่ต้องการให้ดีกว่านี้ การเปลี่ยนมาใช้หมุดย้ำแบบท่อทองแดงช่วยเพิ่มประสิทธิภาพเส้นทางความร้อนได้เกือบ 70% แรงในการตั้งค่าที่ต่ำกว่ายังป้องกันการแตกร้าวของซับสเตรต LED เซรามิก

มรดกหลังคาและการกระพริบ

การบูรณะอาคารเก่าแก่ต้องใช้ตัวยึดที่เข้ากับหลังคาทองแดงที่มีอยู่ สแตนเลสมีความผิดปกติทางสายตา หมุดทองแดงแข็งเป็นของแท้แต่ติดตั้งช้า ผู้รับเหมาใช้หมุดย้ำท่อทองแดงจาก Nuote Metals ซึ่งเป็นวัสดุชนิดเดียวกัน มีการพัฒนาคราบแบบเดียวกัน แต่การตั้งค่าเร็วขึ้น 50% หลังจากผ่านไปสามปี หมุดย้ำก็แยกไม่ออกจากหมุดแข็งดั้งเดิม

พื้นผิวสัมผัสต้านจุลชีพ

คุณสมบัติต้านจุลชีพตามธรรมชาติของทองแดง (ทดสอบตาม EPA และ ISO 22196) มีคุณค่าสำหรับผลิตภัณฑ์ที่มีการสัมผัสสูง ผู้ผลิตราวจับสาธารณะฝังหมุดย้ำท่อทองแดงเป็นองค์ประกอบตกแต่งและใช้งานได้จริง หมุดย้ำฆ่าแบคทีเรีย >99.9% ภายในสองชั่วโมง รูปทรงท่อทำให้มีโปรไฟล์ต่ำและไม่รบกวนพื้นผิวเรียบของราวจับ

พารามิเตอร์ทางเทคนิค – มาตรฐานโรงงานของเรา

Nuote Metals ผลิตหมุดย้ำท่อทองแดงจาก C11000 (ทองแดง ETP) และ C12200 (ทองแดงดีออกซิไดซ์ฟอสฟอรัส) ตารางด้านล่างแสดงช่วงขนาดมาตรฐานของเรา

สำหรับเส้นผ่านศูนย์กลางต่ำกว่า 2 มม. ท่อจะขึ้นรูปได้ยาก เราขอแนะนำหมุดทองแดงแบบกึ่งท่อสำหรับขนาดที่เล็กมาก

เสร็จสิ้นที่มีอยู่:

ธรรมชาติ (ตามรูปแบบ)– สีส้มแดงสดใส จะมีคราบด้านนอก

เคลือบแล็คเกอร์– เคลือบใสป้องกันการหมอง (ใช้ภายในอาคาร)

ชุบดีบุก– บัดกรีได้ ป้องกันการเกิดออกซิเดชันของพื้นผิว

โบราณ / ออกซิไดซ์– พรีพาติน่าสีน้ำตาลเข้มเพื่อลุควินเทจ

พื้นผิวทั้งหมดเป็นไปตามข้อกำหนด RoHS

การติดตั้ง – พฤติกรรมเฉพาะของทองแดง

ทองแดงมีความอ่อนและเหนียว ซึ่งทำให้การเซ็ตตัวง่าย แต่ยังทำเครื่องหมายได้ง่ายอีกด้วย

กำลังการตั้งค่าที่แนะนำ

สำหรับด้ามขนาด 3 มม. ปึกวัสดุ 1.5 – 2.5 มม.: 400 – 700 N ใช้เครื่องอัดแบบนิวแมติกหรือเซอร์โว การกดด้วยมือจะทำงานในระดับเสียงต่ำ

การเตรียมหลุม

เส้นผ่านศูนย์กลางรู = ก้าน OD + 0.05 ถึง 0.10 มม. การขัดเงาเป็นสิ่งสำคัญ เพราะเสี้ยนที่แหลมคมจะแยกผนังทองแดงบางๆ ออก

เครื่องมือ

ใช้ทั่งตีเหล็กขัดเงาและชุบแข็ง เครื่องมือที่หยาบหรือสกปรกจะทิ้งรอยถาวรไว้บนพื้นผิวทองแดงอ่อน ทั่งเว้าตื้นทำให้ได้ลอนที่สะอาดและสม่ำเสมอ

ข้อผิดพลาดทั่วไป

【หมุดย้ำท่อทองแดง】คำถามที่พบบ่อย

คำถามที่ 1: ฉันสามารถใช้หมุดย้ำท่อทองแดงนอกอาคารได้หรือไม่ พวกเขาจะกลายเป็นสีเขียวหรือไม่?

ตอบ: ใช่ และคราบสีเขียวก็เป็นเพียงคุณสมบัติ ไม่ใช่ข้อบกพร่อง ทองแดงที่สัมผัสกับอากาศและความชื้นจะเกิดออกไซด์สีน้ำตาล (คิวไรท์) ก่อน จากนั้นจึงเกิดคาร์บอเนตสีเขียว (คอปเปอร์คาร์บอเนตพื้นฐาน) ในเวลาหลายปี คราบนี้มีความเสถียร ไม่มีรูพรุน และหยุดการกัดกร่อนเพิ่มเติม สำหรับการใช้งานกลางแจ้ง เช่น งานมุงหลังคา งานปิดผิว หรือผลิตภัณฑ์ในสวน คราบเป็นที่ต้องการ หากคุณต้องการคงสีทองแดงที่สดใสไว้ ให้ระบุหมุดย้ำท่อทองแดงที่เคลือบแลคเกอร์ แต่ในที่สุดแล็กเกอร์จะสึกหรอเมื่อใช้งานกลางแจ้ง Nuote Metals แนะนำให้ใช้ทองแดงธรรมชาติ (ไม่เคลือบแล็คเกอร์) สำหรับการใช้งานกลางแจ้งที่ต้องการความต้านทานการกัดกร่อนในระยะยาว

คำถามที่ 2: ทองแดง C11000 และ C12200 สำหรับหมุดย้ำแบบท่อแตกต่างกันอย่างไร

ตอบ: C11000 (ระยะพิทช์แกร่งด้วยไฟฟ้า) คือทองแดงมาตรฐานที่มีความนำไฟฟ้าสูง – 100% IACS มีความนุ่ม ติดตั้งง่าย และเหมาะสำหรับการใช้งานด้านไฟฟ้าและการตกแต่งส่วนใหญ่ C12200 (ฟอสฟอรัสดีออกซิไดซ์) มีฟอสฟอรัสจำนวนเล็กน้อย (0.015–0.040%) เป็นตัวกำจัดออกซิไดซ์ มีค่าการนำไฟฟ้าต่ำกว่าเล็กน้อย (85–90% IACS) แต่มีความสามารถในการเชื่อมและความต้านทานต่อการเปราะของไฮโดรเจนได้ดีกว่า นอกจากนี้ยังทนทานต่อการกัดกร่อนในสภาพน้ำบางชนิดได้ดีกว่า คำแนะนำของเรา: สำหรับการใช้งานไฟฟ้าและการตกแต่งทั่วไป ให้ใช้ C11000 สำหรับการประปา การสัมผัสกับน้ำ หรือการใช้งานใดๆ ที่เกี่ยวข้องกับการเชื่อมหรือการบัดกรีใกล้หมุดย้ำ ให้ใช้ C12200

คำถามที่ 3: ฉันจะคำนวณความยาวที่ถูกต้องสำหรับหมุดท่อทองแดงได้อย่างไร

ตอบ: ทองแดงมีความอ่อนและม้วนได้ง่าย ดังนั้นคุณจึงต้องใช้วัสดุที่ยื่นออกมาน้อยกว่าเหล็กกล้า ใช้สูตรนี้: ความยาวลำกล้อง = ความหนาของกองวัสดุ + (0.4 ถึง 0.7) × เส้นผ่านศูนย์กลางก้าน ตัวอย่าง: ปึกรวม 2.0 มม. เส้นผ่านศูนย์กลางด้าม 3.0 มม. ใช้ระยะกึ่งกลาง: 0.55 × 3.0 = 1.65 มม. ความยาวรวม = 2.0 + 1.65 = 3.65 มม. ปัดเศษขึ้นตามความยาวมาตรฐานที่ใกล้ที่สุด (เช่น 3.8 มม. หรือ 4.0 มม.) สำหรับวัสดุที่อ่อนนุ่มมาก (ผ้าบาง ยาง) ให้ใช้ 0.4 × d สำหรับชั้นที่แข็งกว่า (หนัง พลาสติกแข็ง) ให้ใช้ 0.7 × d Nuote Metals สามารถส่งหมุดตัวอย่างฟรีในสองความยาวติดกันเพื่อให้คุณทดสอบ เพียงบอกความหนาของปึกของคุณให้เราทราบ

คุณภาพและความโปร่งใส

Nuote Metals ดำเนินงานภายใต้ ISO 9001:2015 แต่ละชุดของหมุดย้ำท่อทองแดงสามารถตรวจสอบย้อนกลับไปยังใบรับรองวัตถุดิบ (หมายเลขความร้อน) บันทึกการกดการผลิต และรายงานการตรวจสอบขั้นสุดท้าย เราดำเนินการสุ่มตัวอย่าง AQL ตาม ISO 2859 – มิติวิกฤติที่ 1.0, หลักที่ 2.5 รวมการประกาศ RoHS ไว้แล้วโดยไม่มีค่าใช้จ่ายเพิ่มเติม

นโยบายลูกค้าของเรา:

• ตัวอย่างฟรี (ขนาดในสต๊อก) – จ่ายเฉพาะบริการจัดส่งเท่านั้น
• ความยาวและรูปร่างหน้าแปลนที่กำหนดเอง – เครื่องมือพร้อมภายใน 10 วัน
• ขั้นต่ำ 20,000 ชิ้นสำหรับขนาดมาตรฐาน ต่ำกว่าสำหรับการสั่งซื้อครั้งแรก
• ระยะเวลาดำเนินการ: สต็อก 3-5 วัน; กำหนดเอง 15-20 วัน

เราได้จัดหาหมุดย้ำท่อทองแดงให้กับลูกค้าในกว่า 30 ประเทศ รวมถึงการจำหน่ายไฟฟ้า ระบบแสงสว่าง การก่อสร้างมรดก และอุตสาหกรรมอุปกรณ์ทางการแพทย์
