หมุดย้ำแบบท่อ DIN 7340 เป็นทางเลือกที่แม่นยำสำหรับความต้องการในการประกอบน้ำหนักเบาของคุณหรือไม่?

เมื่อวิศวกรชาวเยอรมันเอื้อมมือคว้าหมุดย้ำท่ออาจเป็นไปได้ที่พวกเขาจะระบุ DIN 7340 มาตรฐานนี้เป็นแกนหลักของการผลิตหมุดย้ำกลวงที่แม่นยำในยุโรปมานานหลายทศวรรษ ที่ Nuote Metals เราผลิตหมุดย้ำ DIN 7340สำหรับลูกค้าที่ต้องการขนาดที่แน่นอน ความหนาของผนังสม่ำเสมอ และประสิทธิภาพที่เชื่อถือได้

คู่มือนี้จะอธิบายสิ่งที่ DIN 7340 ระบุไว้จริง ๆ วิธีอ่านการกำหนด DIN 7340 และตำแหน่งหมุดเหล่านี้มีประสิทธิภาพเหนือกว่าทางเลือกทั่วไป

DIN 7340 คืออะไรกันแน่?

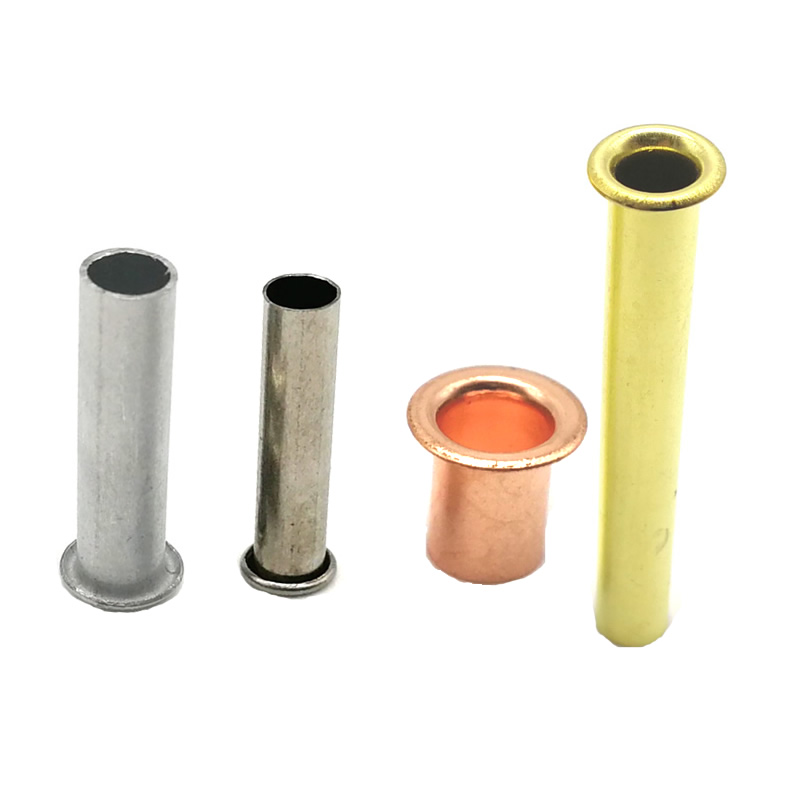

DIN 7340 เป็นมาตรฐานอุตสาหกรรมของเยอรมนีที่ระบุหมุดย้ำแบบท่อที่ตัดจากท่อแบบไม่มีรอยต่อ มาตรฐานครอบคลุมเส้นผ่านศูนย์กลางที่ระบุตั้งแต่ 1 มม. ถึง 10 มม. และกำหนดรูปทรงของหัวสองแบบ: รูปแบบ A (หัวแบน/กระทะ) และรูปแบบ B (หัวกลมมีลาย) เวอร์ชันปัจจุบันคือ DIN 7340:2011-03

ความแตกต่างที่สำคัญระหว่างหมุดย้ำท่อ DIN 7340 และหมุดย้ำกลวงอื่นๆ คือกระบวนการผลิต ต่างจากหมุดย้ำกลวงที่เกิดจากการดึงลึก (ซึ่งสร้างรูปทรงคล้ายถ้วย)หมุดย้ำ DIN 7340ทำจากท่อที่มีความแม่นยำสูงและไร้รอยต่อ เพื่อให้แน่ใจว่าเส้นผ่านศูนย์กลางด้านในและด้านนอกมีรูปทรงกระบอกสมบูรณ์แบบและมีความหนาของผนังสม่ำเสมอ

วิธีอ่านการกำหนด DIN 7340

มาตรฐานระบุแบบแผนการตั้งชื่อที่ชัดเจน ทุกพารามิเตอร์จะรวมอยู่ในหมายเลขชิ้นส่วน:

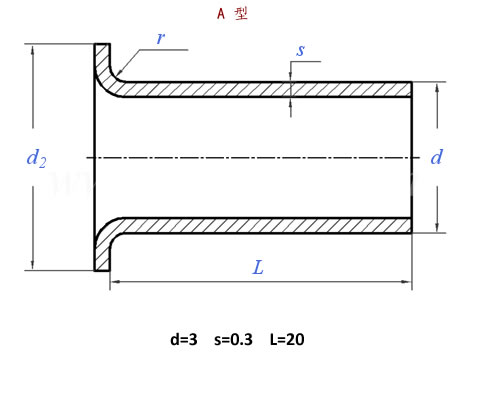

RN A 3 x 0.3 x 20 DIN 7340 Cu

ระบบการตั้งชื่อนี้หมายความว่าไม่มีความคลุมเครือ ผู้ซื้อในเยอรมนีและผู้ผลิตในจีนอ้างอิงถึงหมุดย้ำชนิดเดียวกันทุกประการ

การใช้งานทั่วไปสำหรับหมุดย้ำแบบท่อ DIN 7340

เพราะหมุดย้ำ DIN 7340ผลิตจากท่อที่มีความแม่นยำและมีความหนาของผนังสม่ำเสมอ เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องมีการทำความสะอาดรูภายใน

การป้อนผ่านไฟฟ้าและการประกอบ PCB

ศูนย์กลางกลวงของหมุดย้ำท่อ DIN 7340 ช่วยให้สายไฟทะลุได้ สิ่งนี้มีประโยชน์สำหรับจุดต่อสายดิน PCB การเชื่อมต่อเทอร์มินัล และการใช้งานป้อนผ่านไฟฟ้าในพื้นที่จำกัด หมุดย้ำทองเหลืองชุบดีบุก DIN 7340 มีไว้สำหรับการเชื่อมต่อแบบบัดกรีโดยเฉพาะ

เครื่องหนัง กระเป๋า และรองเท้า

อุตสาหกรรมแฟชั่นและเครื่องหนังพึ่งพาหมุดย้ำ DIN 7340 เป็นอย่างมากสำหรับรูเข็มขัด การเสริมกระเป๋า รูรองเท้า และการติดสายรัด แรงการตั้งค่าต่ำที่จำเป็นสำหรับหมุดย้ำแบบท่อช่วยป้องกันความเสียหายต่อวัสดุเนื้ออ่อน เช่น หนังและผ้า

ส่วนประกอบยานยนต์และอวกาศ

หมุดย้ำ DIN 7340 ถูกนำมาใช้ภายในรถยนต์ ชุดท่อ HVAC อุปกรณ์ติดตั้งไฟ และการใช้งานด้านการบินและอวกาศที่ไม่ใช่โครงสร้าง ซึ่งการลดน้ำหนักและความต้านทานการกัดกร่อนถือเป็นเรื่องสำคัญ

การใช้งานทางอุตสาหกรรมและเครื่องจักร

ขั้นบันได กล่องหุ้มอุปกรณ์อิเล็กทรอนิกส์ ครีบแลกเปลี่ยนความร้อน และโครงเฟอร์นิเจอร์ ล้วนเป็นตัวอย่างที่หมุดย้ำท่อ DIN 7340 ให้การเชื่อมต่อถาวรที่คุ้มค่า

ตัวเลือกวัสดุและการเลือกใช้

DIN 7340 อนุญาตให้ใช้วัสดุฐานได้หลายแบบ ตารางด้านล่างสรุปตัวเลือกทั่วไปและการใช้งานที่เหมาะสมที่สุด

หมุดย้ำที่ได้มาตรฐาน DIN 7340 ที่ทำจากท่อดึงมีข้อได้เปรียบเหนือหมุดย้ำกลวงดึงลึก: รูปทรงทรงกระบอกช่วยให้มั่นใจได้ว่าผนังมีความหนาสม่ำเสมอ ซึ่งแปลได้ว่าก่อให้เกิดการม้วนที่คาดเดาได้ระหว่างการติดตั้ง

ข้อมูลจำเพาะด้านมิติ – แบบฟอร์ม A กับแบบฟอร์ม B

แบบฟอร์ม A (หัวแบน / หัวแพน)

แบบฟอร์ม A มีลักษณะหัวแบนและโปรไฟล์ต่ำ เป็นรูปแบบที่พบได้บ่อยที่สุดสำหรับการยึดทั่วไป โดยที่พื้นผิวเรียบหรือผิวเรียบต่ำเป็นที่ยอมรับได้

ขนาดตัวอย่างสำหรับแบบฟอร์ม A (หัวแบน):

โดยทั่วไปความคลาดเคลื่อนของรูปแบบ A จะเป็นไปตาม ±0.05 มม. สำหรับเส้นผ่านศูนย์กลางด้าม และ ±0.10 มม. สำหรับเส้นผ่านศูนย์กลางส่วนหัว

แบบฟอร์ม B (ขึ้นลาย แบบกลม / หัวรีด)

แบบฟอร์ม B มีโปรไฟล์หัวโค้งมน ขอบม้วนให้รูปลักษณ์ที่สมบูรณ์และมักถูกเลือกสำหรับการใช้งานที่มองเห็นได้หรือเมื่อจำเป็นต้องตกแต่งเพิ่มเติม

ตัวอย่างเช่น รายการแค็ตตาล็อกของ Würth แสดงหมุดเหล็ก Form B พร้อมการชุบสังกะสี: d1 = 8 มม. เส้นผ่านศูนย์กลางของส่วนหัว = 12 มม. ความสูงของส่วนหัว = 1.4 มม. ความยาว = 8 มม. น้ำหนัก = 1.500 กรัม

รูปแบบ B อาจรวมถึงการขึ้นลายบนศีรษะเพื่อการยึดเกาะที่ดีขึ้นในการใช้งานบางอย่าง แม้ว่าผู้ผลิตจะแตกต่างกันไปก็ตาม

การติดตั้ง – อะไรใช้ได้กับหมุดย้ำ DIN 7340

การตั้งค่าหมุดย้ำแบบท่ออย่างถูกต้องต้องอาศัยตัวแปรสามประการ ได้แก่ ขนาดรู ความยาวของหมุดย้ำ และเครื่องมือ

ขนาดรู

รูต้องมีขนาดถูกต้อง แนะนำให้ใช้ระยะห่างไม่เกิน +0.10 มม. เหนือเส้นผ่านศูนย์กลางภายนอก (d1) หากรูใหญ่เกินไป ท่อจะงอด้านในก่อนที่ส่วนหัวจะขึ้นรูป หากรูแน่นเกินไป ผนังบางอาจแตกได้

การคำนวณความยาวของหมุดย้ำ

สำหรับการคลัตช์ขณะพลิกคว่ำแบบมาตรฐาน ความยาวของหมุดย้ำที่ต้องการคือ:

ความหนาของวัสดุรวม + (0.5 ถึง 0.7) × d1

ตัวอย่าง: การเชื่อมสองแผ่นที่มีความหนารวม 2.0 มม. ด้วยหมุดเส้นผ่านศูนย์กลาง 3 มม.:

ความยาว = 2.0 + (0.6 × 3.0) = 3.8 มม.

การใช้ความยาวมากเกินไปทำให้เกิดการกอดที่ไม่เป็นระเบียบและไม่มั่นคง การใช้น้อยเกินไปจะทำให้ลอนไม่สามารถขึ้นรูปได้อย่างเหมาะสม

เครื่องมือ

ใช้หมัดบานเหล็กขัดเงาและแข็งเสมอ แม่พิมพ์โลดโผนควรได้รับการออกแบบให้ค่อยๆ ขยายแกนหมุดย้ำเพื่อป้องกันการโก่งงอ การขึ้นรูปแม่พิมพ์ด้วยแสงแฟลร์ทีละน้อย แทนที่จะใช้ไหล่ที่แหลมคม จะทำให้ได้ม้วน 360° ที่สม่ำเสมอ

คุณภาพและการรับรอง

DIN 7340 ได้รับการดูแลโดย DIN Standards Committee Fasteners (FMV) มาตรฐานนี้ได้รับการตรวจสอบและอัปเดตเป็นระยะ โดยเวอร์ชันปี 2011 เป็นเวอร์ชันปัจจุบัน

ผู้ผลิต Nuote Metalsหมุดย้ำ DIN 7340ในเหล็ก สแตนเลส ทองแดง อลูมิเนียม และทองเหลือง โดยมีการเคลือบทั้งแบบเรียบ ชุบนิกเกิล และชุบดีบุก ขนาดสามารถสั่งทำตามแบบของลูกค้าได้ บริษัทดำเนินงานโดยได้รับการรับรองมาตรฐาน ISO 9001:2015 โดยมีการตรวจสอบ QC 100% ก่อนจัดส่ง มีตัวอย่างฟรีสำหรับขนาดในสต๊อก โดยมีขั้นต่ำ 20,000 ชิ้นสำหรับคำสั่งซื้อมาตรฐาน

หมุดย้ำที่ได้มาตรฐาน DIN 7340 ผลิตจากท่อดึงแบบไม่มีรอยต่อ ซึ่งให้ความหนาของผนังที่สม่ำเสมอมากกว่าเมื่อเทียบกับตัวเลือกแบบดึงลึก สิ่งนี้เกี่ยวข้องกับการใช้งานที่รูภายในต้องสะอาดอยู่เสมอเพื่อให้สายไฟผ่าน หรือในกรณีที่การก่อตัวของม้วนสม่ำเสมอเป็นสิ่งสำคัญ

เริ่มต้นใช้งานหมุดย้ำ DIN 7340

หากคุณระบุในปัจจุบันหมุดย้ำ DIN 7340หรือกำลังพิจารณาที่จะเปลี่ยนไปใช้หมุดย้ำแบบท่อมาตรฐานสำหรับการประกอบของคุณ วิธีที่เร็วที่สุดคือการขอตัวอย่าง

ระบุความหนาปึกวัสดุทั้งหมด เส้นผ่านศูนย์กลางด้ามที่ต้องการ (d1) และวัสดุที่ต้องการ Nuote Metals จะคำนวณความยาวที่แนะนำและส่งตัวอย่างไปให้คุณทดสอบ
