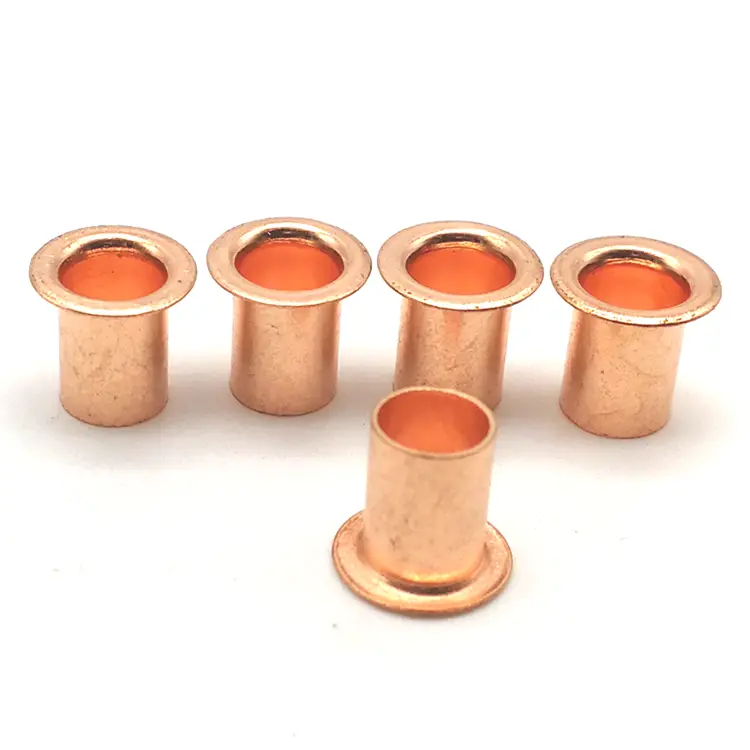

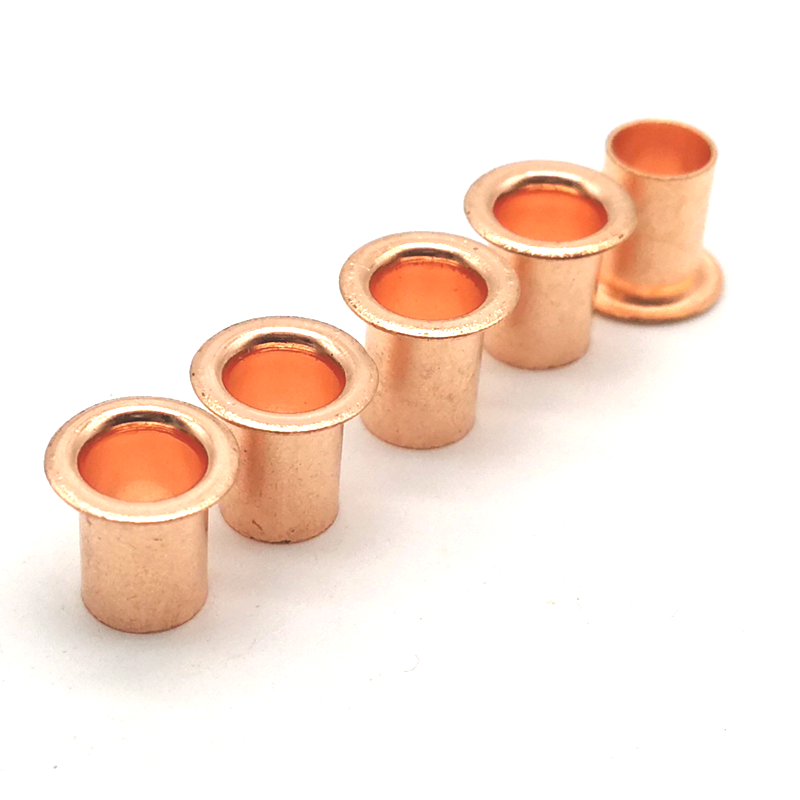

หมุดย้ำท่อทองแดง

หมุดย้ำแบบท่อทองแดงเป็นตัวยึดแบบกลวงทั้งหมดซึ่งทำจากสต็อกท่อทองแดงบริสุทธิ์ C11000 ทองแดงมีค่าการนำไฟฟ้าและความร้อนสูงที่สุดในบรรดาวัสดุหมุดย้ำทั่วไป – IACS 100% – และเป็นสารต้านจุลชีพตามธรรมชาติ เมื่อรวมคุณสมบัติเหล่านี้เข้ากับการติดตั้งเพลากลวงด้วยแรงต่ำ แล้วคุณจะได้ตัวยึดที่สามารถนำกระแส ถ่ายเทความร้อน และต้านทานแบคทีเรีย ทั้งหมดนี้ทำได้โดยใช้แรงเพียงเล็กน้อย

เมื่อการประกอบของคุณจำเป็นต้องนำไฟฟ้า เคลื่อนย้ายความร้อน หรือรักษาพื้นผิวที่ถูกสุขลักษณะ สิ่งเหล่านี้คือคำตอบทางวิศวกรรม

ทองแดงกับทองเหลือง – การเปรียบเทียบค่าการนำไฟฟ้า

เลือกทองแดง เมื่อ: หมุดย้ำต้องมีกระแสไฟฟ้า การประกอบจำเป็นต้องถ่ายเทความร้อน จำเป็นต้องมีคุณสมบัติต้านจุลชีพ คุณต้องมีค่าการนำไฟฟ้าสูงสุดที่มีอยู่ในตัวยึดแบบกลวง

C11000 ทองแดง – คุณสมบัติของวัสดุ

เราผลิตจากทองแดงบริสุทธิ์ C11000:

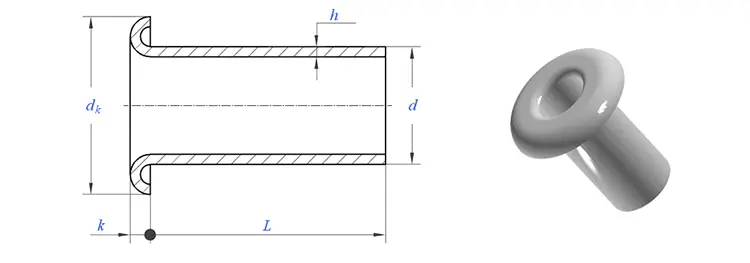

รูปแบบศีรษะ – สิ่งที่เรานำเสนอ

หมุดย้ำท่อทองแดงมีให้เลือกสามรูปแบบ:

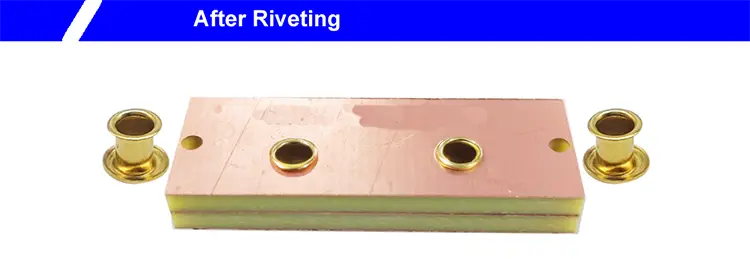

แอปพลิเคชันจริงหนึ่งรายการ - การเชื่อมต่อบัสบาร์กราวด์ไฟฟ้า

ผู้ผลิตอุปกรณ์จำหน่ายไฟฟ้ารายหนึ่งจำเป็นต้องมีตัวยึดถาวรที่เป็นสื่อกระแสไฟฟ้าสำหรับการเชื่อมต่อบัสบาร์แบบกราวด์ หมุดทองเหลืองรุ่นก่อนมีค่าการนำไฟฟ้า IACS ประมาณ 28% ซึ่งไม่เพียงพอสำหรับการใช้งานที่มีกระแสไฟสูง หมุดทองแดงแข็งให้ IACS 100% แต่ต้องใช้แรงในการตั้งค่าสูง ซึ่งทำให้ฉนวนบัสบาร์เสียหายในบางครั้ง ลูกค้าต้องการการนำไฟฟ้าของทองแดงโดยการติดตั้งหมุดกลวงด้วยแรงต่ำ

เราจัดหาหมุดย้ำท่อทองแดง C11000 – ก้าน 6.0 มม., หัวกลม 11.0 มม., ความยาวลำกล้อง 12.0 มม., ผิวเรียบ ทองแดง IACS 100% ให้ประสิทธิภาพทางไฟฟ้าตามที่ต้องการ เพลากลวงเต็มบานออกด้านนอกด้วยแรงเพียงเล็กน้อย โดยไม่สร้างความเสียหายให้กับฉนวนบัสบาร์ พื้นผิวทองแดงตามธรรมชาติก่อให้เกิดคราบที่ป้องกันอยู่ตลอดเวลา ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับชุดบัสบาร์ 100 ชิ้น หลังจากการทดสอบความร้อนและการสั่นสะเทือน 5,000 รอบ การสูญเสียค่าการนำไฟฟ้าเป็นศูนย์ ความล้มเหลวเป็นศูนย์ ตอนนี้พวกเขาสั่งหมุดย้ำของเราเป็นชุดจำนวน 100,000 ชิ้นต่อปี

วิธีที่เราผลิตพวกมัน – การตัดท่อ + ส่วนหัว

หมุดย้ำท่อทองแดงเริ่มต้นจากสต๊อกท่อทองแดง ทองแดงมีความอ่อนและเหนียว จึงเหมาะสำหรับการผลิตแบบใช้ท่อ

1. การจัดซื้อสต๊อกหลอด– ท่อทองแดงที่ผ่านการรับรอง C11000 จากโรงงานที่ได้รับอนุมัติ แต่ละชุดมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อน

2. การตรวจสอบวัสดุที่เข้ามา– ตรวจสอบสต๊อกท่อสำหรับเส้นผ่านศูนย์กลางภายนอก (±0.02 มม.) ความหนาของผนัง และองค์ประกอบของวัสดุ (สเปกโตรมิเตอร์) ท่อที่อยู่นอกข้อกำหนดถูกปฏิเสธ

3. การตัดท่อ– ท่อถูกตัดให้มีความยาวว่างที่แม่นยำ ช่องว่างแต่ละอันจะกลายเป็นหมุดย้ำหนึ่งอัน

4. หัวข้อ– ท่อเปล่าที่ตัดจะถูกวางลงในเครื่องกดส่วนหัว แม่พิมพ์คาร์ไบด์จะมีส่วนหัว (กลม แบน หรือจม) ที่ปลายด้านหนึ่ง

5. การตัดแต่ง– ลบแฟลชบริเวณขอบส่วนหัวออก

6. ไม้ลอย– ขจัดเศษไมโคร

7. การตรวจสอบขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้องที่ออก

เวลานำตัวอย่าง:มาตรฐาน 5–7 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

กระบวนการควบคุมคุณภาพของเรา

เราปฏิบัติตามระบบการตรวจสอบแบบหลายชั้นสำหรับหมุดย้ำท่อทองแดงทุกชุด ตั้งแต่วัสดุที่เข้ามาจนถึงผลิตภัณฑ์สำเร็จรูป

การตรวจสอบวัสดุที่เข้ามา – มีการตรวจสอบสต็อกของท่อสำหรับเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง และองค์ประกอบของวัสดุ สเปกโตรมิเตอร์ตรวจสอบเกรดทองแดง C11000 (≥99.9%) วัสดุใดๆ ที่อยู่นอกข้อกำหนดจะถูกปฏิเสธก่อนที่จะถึงพื้นที่การผลิต

การตั้งค่าและการตรวจสอบครั้งแรก – เมื่อติดตั้งเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบภายใต้การขยายเพื่อดูข้อบกพร่องที่พื้นผิว ทุกมิติ ไม่ว่าจะเป็นเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวลำกล้อง และความหนาของผนัง จะถูกวัดโดยใช้เครื่องเปรียบเทียบเชิงแสง แบทช์ไม่สามารถดำเนินการต่อได้เว้นแต่มิติทั้งหมดจะตรงกับภาพวาด

การตรวจสอบในกระบวนการ – ในระหว่างการผลิตจำนวนมาก ผู้ปฏิบัติงานจะดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ขนาดที่สำคัญจะถูกตรวจสอบด้วยคาลิปเปอร์แบบดิจิทัล การเบี่ยงเบนใดๆ ที่เกินพิกัดความเผื่อจะทำให้เกิดการหยุดกดและการปรับเครื่องมือทันที

การตรวจสอบยืนยันการรัด – ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 อันไว้ในตัวอย่างวัสดุจริงของคุณ บานพับแบบม้วนได้รับการตรวจสอบความสมมาตร ความแน่น และรูปทรงที่ปราศจากรอยแตกร้าว นี่เป็นการยืนยันว่าหมุดย้ำทำงานได้อย่างถูกต้องในการประกอบของคุณ

การทดสอบการกัดกร่อน (หากจำเป็น) – สำหรับการใช้งานกลางแจ้งหรือทางทะเล ตัวอย่างจะถูกวางไว้ในห้องสเปรย์เกลือของเราตามมาตรฐาน ASTM B117 มีการออกใบรับรองพร้อมกับแบทช์

การตรวจสอบขาออกขั้นสุดท้าย – หมุดทุกตัวจะผ่านเครื่องคัดแยกด้วยแสงด้วยกล้องความเร็วสูง การปฏิเสธจะถูกดีดออกโดยอัตโนมัติ หลังจากการเรียงลำดับ ตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) จะได้รับการตรวจสอบด้วยตนเอง

บันทึกการตรวจสอบทั้งหมดจะถูกเก็บไว้เป็นเวลาห้าปีและรวมอยู่ในการจัดส่งทุกครั้ง หากเกิดปัญหาในฟิลด์ เราสามารถติดตามแบทช์และดึงไฟล์ทั้งหมดได้

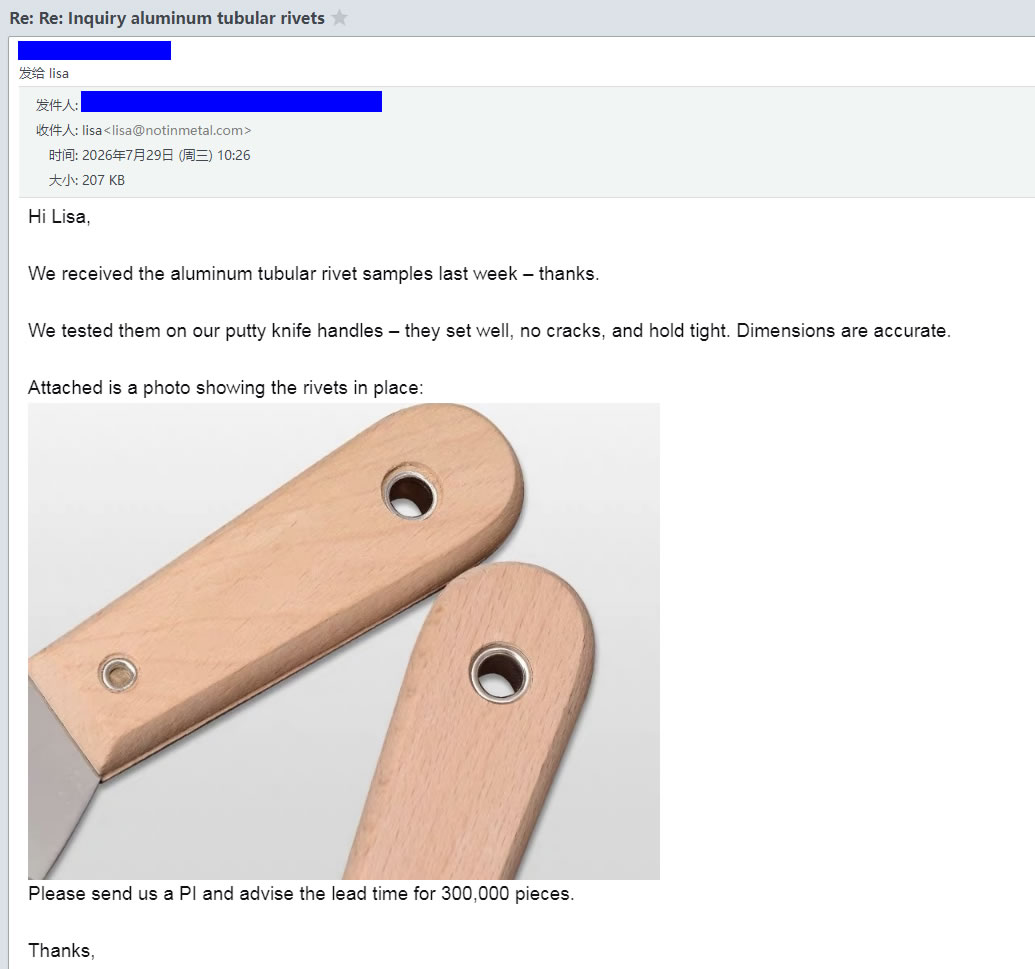

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

เราปล่อยให้ลูกค้าของเราพูดแทนเรา ภาพด้านบนแสดงการตอบรับอย่างแท้จริงจากผู้ผลิตที่ใช้หมุดย้ำแบบท่อของเราในสายการผลิต ตั้งแต่ผู้ผลิตอุปกรณ์ไฟฟ้า ซัพพลายเออร์ฮาร์ดแวร์ทางทะเล ไปจนถึงผู้ผลิตอุปกรณ์อาหาร

เรารักษาเอกสารการตรวจสอบย้อนกลับและคุณภาพอย่างครบถ้วนสำหรับทุกชุดการผลิต:

• ใบรับรองวัสดุ – ใบรับรองการทดสอบโรงสีที่ตรวจสอบย้อนกลับไปยังคอยล์ดั้งเดิม
• รายงานการตรวจสอบขนาด – การวัดจริงจากทุกชุด
• รายงานการทดสอบการนำไฟฟ้า – การตรวจสอบ IACS (หากร้องขอ)
• ใบรับรองความสอดคล้อง – ลงนาม สามารถตรวจสอบย้อนกลับเป็นชุดได้

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "เหตุใดจึงเลือกหมุดย้ำแบบท่อทองแดงมากกว่าหมุดย้ำทองเหลืองสำหรับงานไฟฟ้า"

ตอบ: ทองแดงมีค่าการนำไฟฟ้า IACS 100%; ข้อเสนอทองเหลือง ~28% หากหมุดย้ำของคุณต้องมีกระแสไฟฟ้า ทองแดงคือตัวเลือกที่เหมาะสม ทองเหลืองมีความแข็งกว่าและทนทานต่อการสึกหรอได้ดีกว่าสำหรับการใช้งานเชิงกล แต่สำหรับการนำไฟฟ้า การนำความร้อน หรือข้อกำหนดในการต้านจุลชีพ ทองแดงจะชนะทุกครั้ง สำหรับกรณีบัสบาร์ข้างต้น ลูกค้าต้องการการนำไฟฟ้า IACS 100% ดังนั้นทองแดงจึงเป็นทางเลือกเดียว

ถาม: "พวกมันสึกกร่อนหรือเปล่า? ทำไมพวกมันถึงเปลี่ยนสี"

ตอบ: ทองแดงไม่เป็นสนิม เพราะจะเกิดคราบที่ป้องกันอยู่ตลอดเวลา คราบนี้ช่วยปกป้องโลหะที่อยู่ด้านล่างจริง ๆ และยืดอายุการใช้งานในสภาพแวดล้อมกลางแจ้ง การเปลี่ยนสีจากสีแดงสดเป็นสีน้ำตาลเข้มหรือสีเขียวถือเป็นความสวยงาม และไม่ส่งผลกระทบต่อประสิทธิภาพทางกลหรือทางไฟฟ้า หากคุณต้องการรักษาพื้นผิวที่สว่าง ให้ระบุหมุดย้ำท่อทองแดงแบบร่วงลง (สว่าง) หรือแบบเคลือบแลคเกอร์ สำหรับกรณีบัสบาร์ด้านบน ลูกค้าเลือกพื้นผิวเรียบๆ เนื่องจากคราบที่เป็นที่ยอมรับในตู้ไฟฟ้าภายในอาคาร

ถาม: "มักใช้ที่ไหน?"

ตอบ: มีการใช้ในอุตสาหกรรมหลายประเภทซึ่งคุณสมบัติการนำไฟฟ้าหรือสารต้านจุลชีพมีความสำคัญ:

สำหรับกล่องบัสบาร์ด้านบน หมุดย้ำท่อทองแดงเป็นตัวเลือกที่เหมาะสม โดยให้ค่าการนำไฟฟ้า IACS 100% พร้อมการติดตั้งด้วยแรงต่ำ ช่วยขจัดความเสียหายที่เกิดจากหมุดทองแดงตัน
