การปั๊มโลหะที่มีความแม่นยำ

ตั้งแต่ขายึดที่ยึดเครื่องยนต์รถของคุณไปจนถึงขั้วที่เชื่อมต่อแบตเตอรี่โทรศัพท์ของคุณปั๊มโลหะที่มีความแม่นยำส่วนประกอบมีอยู่ทั่วไป เป็นชิ้นโลหะที่ให้รูปทรง โครงสร้าง และการใช้งานกับผลิตภัณฑ์ที่เราใช้ทุกวัน ที่ Nuote Metals เราผลิตส่วนประกอบเหล่านี้นับล้าน แม่นยำ สม่ำเสมอ และคุ้มค่า

การปั๊มโลหะที่มีความแม่นยำคืออะไร?

เป็นกระบวนการผลิตที่สร้างส่วนประกอบโลหะโดยการป้อนขดลวดหรือแผ่นโลหะผ่านเครื่องปั๊มขึ้นรูปที่ติดตั้งแม่พิมพ์ที่ออกแบบเป็นพิเศษ การกดจะใช้แรงสูงในการตัด โค้งงอ ขึ้นรูป หรือเจาะโลหะให้เป็นรูปร่างที่เสร็จแล้ว มักจะเป็นการตีครั้งเดียวหรือเป็นลำดับต่อเนื่อง

การปั๊มไม่จำเป็นต้องหลอมวัสดุซึ่งแตกต่างจากการหล่อหรือการตีขึ้นรูป โดยจะขึ้นรูปโลหะที่อุณหภูมิห้องผ่านการขึ้นรูปเย็น ซึ่งยังคงรักษาคุณสมบัติทางกลดั้งเดิมของวัสดุไว้ ผลลัพธ์ที่ได้คือส่วนประกอบที่แข็งแกร่ง แม่นยำด้านมิติ และพร้อมสำหรับการประกอบ โดยไม่มีค่าใช้จ่ายหรือเวลาในการประมวลผลเพิ่มเติม

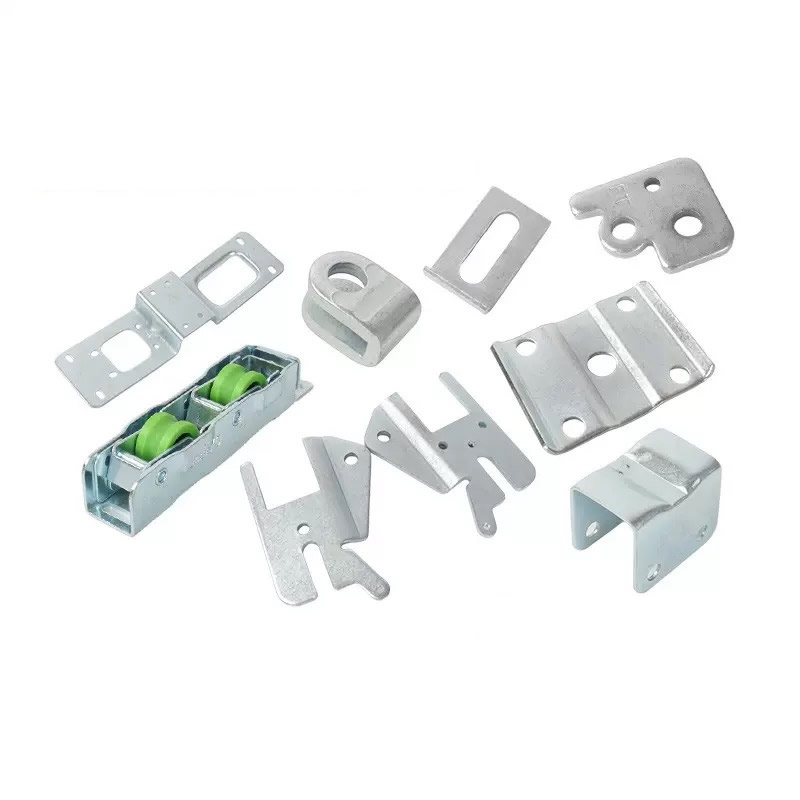

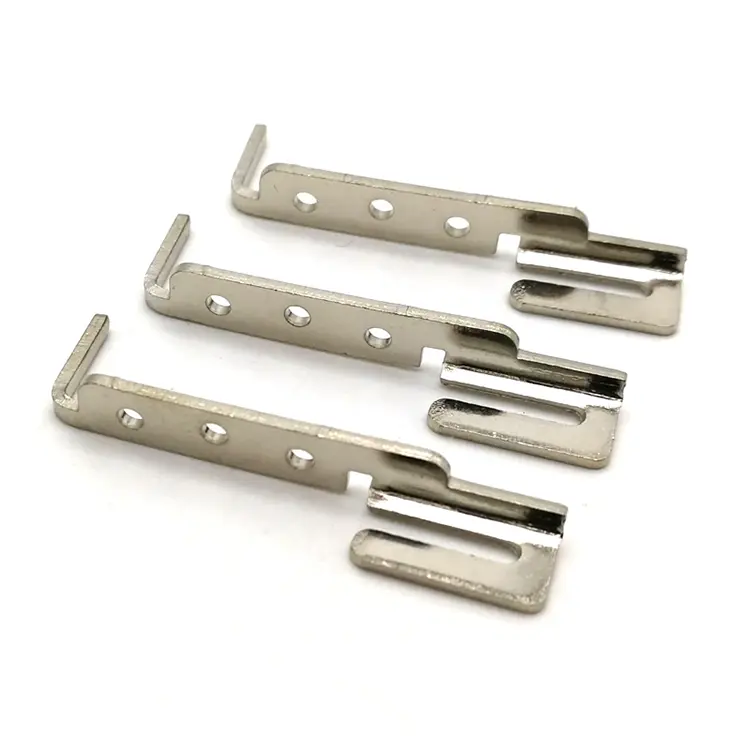

การปั๊มโลหะที่มีความแม่นยำสามารถสร้างชิ้นส่วนที่เรียบง่าย เช่น แหวนรองแบบแบนที่มีรูตรงกลางหรือส่วนประกอบที่ซับซ้อน ซึ่งเป็นตัวเรือนแบบดึงลึกที่มีการโค้งงอหลายจุด รูเจาะ และลักษณะนูน ความซับซ้อนขึ้นอยู่กับการออกแบบแม่พิมพ์และจำนวนการดำเนินการในแต่ละจังหวะการกด

การประทับตรากับกระบวนการทางเลือก – เหตุใดการประทับตราจึงชนะ

เมื่อคุณต้องการผลิตชิ้นส่วนโลหะในปริมาณมาก การปั๊มมักเป็นวิธีที่มีประสิทธิภาพมากที่สุด

เมื่อสร้างแม่พิมพ์แล้ว ต้นทุนส่วนเพิ่มของชิ้นส่วนเพิ่มเติมแต่ละชิ้นจะต่ำมาก ทำให้การปั๊มเป็นตัวเลือกที่เหมาะสำหรับการดำเนินการผลิตตั้งแต่ 10,000 ชิ้นขึ้นไป

ความสามารถในการปั๊มขึ้นรูปของเรา – การอัด วัสดุ และกระบวนการ

กดความจุ

เราดำเนินการโรงงานปั๊มขึ้นรูปที่ทันสมัยด้วยแท่นพิมพ์ตั้งแต่ 25 ตันถึง 200 ตัน กลุ่มผลิตภัณฑ์นี้ช่วยให้เราสามารถจัดการทุกอย่างตั้งแต่ชิ้นส่วนอิเล็กทรอนิกส์ที่ละเอียดอ่อนไปจนถึงชิ้นส่วนยานยนต์ที่มีโครงสร้างขนาดใหญ่

ตัวเลือกวัสดุ

มีกระบวนการปั๊มขึ้นรูป

ความคลาดเคลื่อนมิติ

เรามีเกณฑ์ความคลาดเคลื่อนที่เข้มงวดโดยพิจารณาจากความหนาของวัสดุและรูปทรงของชิ้นส่วน สำหรับคุณสมบัติส่วนใหญ่ เราจะรักษา ±0.05 มม. สำหรับตำแหน่งของรู รูปทรงว่าง และมุมโค้งงอ มีความคลาดเคลื่อนที่แม่นยำถึง ±0.01 มม. ตามคำขอ

การใช้งานจริงเพียงครั้งเดียว - ขั้วแบตเตอรี่สำหรับผู้ผลิต EV

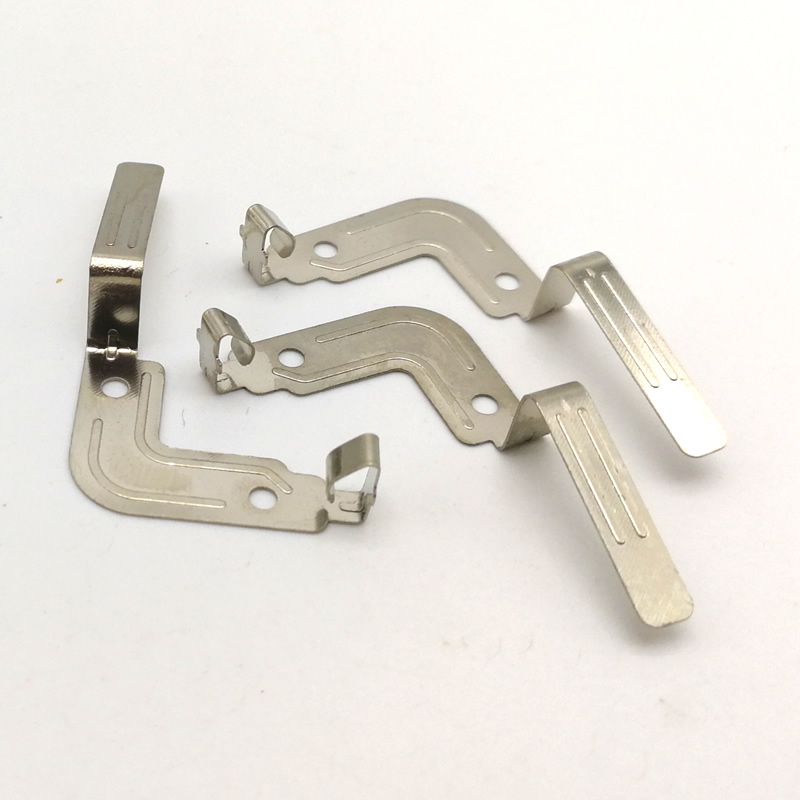

ผู้ผลิตชุดแบตเตอรี่รถยนต์ไฟฟ้าต้องการส่วนประกอบขั้วต่อปริมาณมากสำหรับการเชื่อมต่อระหว่างเซลล์กับบัสบาร์ หน้าจอแสดงค่าน้ำหนักต้องมีรูเจาะหลายรูภายในตำแหน่ง ±0.05 มม. มีความโค้งงอ 90° และมีรัศมีแคบ และพื้นผิวสัมผัสแบบเหรียญเพื่อประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอ ปริมาณต่อปีคือ 500,000 ชิ้น ซึ่งมากเกินไปสำหรับการตัดเฉือน CNC ซับซ้อนเกินไปสำหรับแม่พิมพ์ตัดโลหะแบบธรรมดา

เราได้ออกแบบแม่พิมพ์แบบโปรเกรสซีฟที่มีเก้าสถานี ได้แก่ การเจาะรูนำ การทำขอบด้านนอกให้ว่าง การสร้างพื้นผิวสัมผัส การโค้งงอ และการตัดขั้นสุดท้าย แม่พิมพ์แบบโปรเกรสซีฟทำงานที่ 80 จังหวะต่อนาที ทำให้หน้าจอเทอร์มินัลเสร็จสมบูรณ์พร้อมสำหรับการชุบ ลูกค้าได้รับตัวอย่างแรกภายใน 18 วัน และชิ้นส่วนที่ผลิตได้ภายใน 30 วัน หลังจากการผลิตเป็นเวลา 18 เดือน แม่พิมพ์ได้ผลิตเทอร์มินอลมากกว่า 1.5 ล้านเครื่องโดยไม่มีการคัดแยกขนาดเป็นศูนย์

มันถูกใช้ที่ไหน

ส่วนประกอบการปั๊มโลหะที่มีความแม่นยำพบได้ในแทบทุกอุตสาหกรรม:

• ยานยนต์– ตัวยึด กรอบ ขั้วต่อ ตัวเรือนเซ็นเซอร์ ส่วนประกอบเข็มขัดนิรภัย ชิ้นส่วนระบบไอเสีย

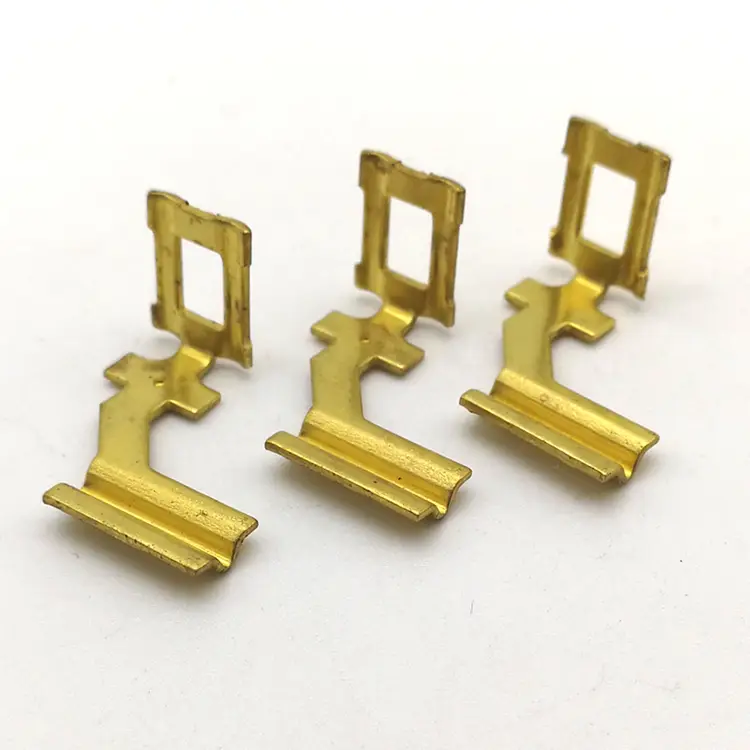

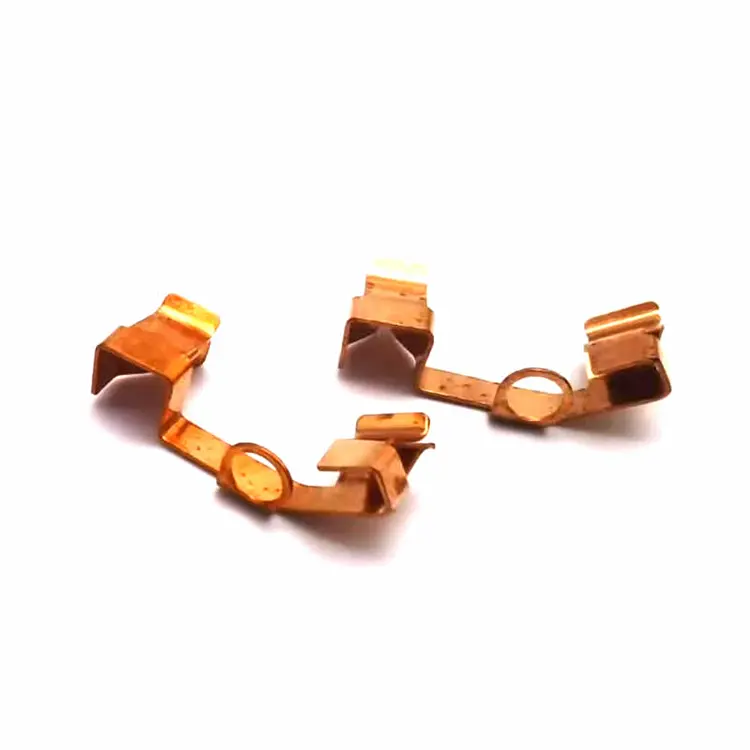

• อิเล็กทรอนิกส์– กระป๋องป้องกัน ขั้วต่อ หน้าสัมผัส ขั้วต่อ ตัวระบายความร้อน
• อุปกรณ์การแพทย์– ส่วนประกอบเครื่องมือผ่าตัด เรือนอุปกรณ์วินิจฉัย เปลือกอุปกรณ์ฝังได้
• การบินและอวกาศ– ฉากยึด ตัวยึด กรอบหุ้ม ส่วนประกอบตกแต่งภายใน
• พลังงานทดแทน– คลิปยึดแผงโซลาร์เซลล์ ส่วนประกอบตู้แบตเตอรี่ แชสซีอินเวอร์เตอร์
• เครื่องปรับอากาศ– ส่วนประกอบท่อ โครงพัดลม แผงควบคุม
• เฟอร์นิเจอร์และฮาร์ดแวร์– บานพับ, ฉากยึด, คอนเนคเตอร์, อุปกรณ์ตกแต่ง
• โทรคมนาคม– ส่วนประกอบป้องกัน ตัวเรือนตัวเชื่อมต่อ ชิ้นส่วนอุปกรณ์สถานีฐาน

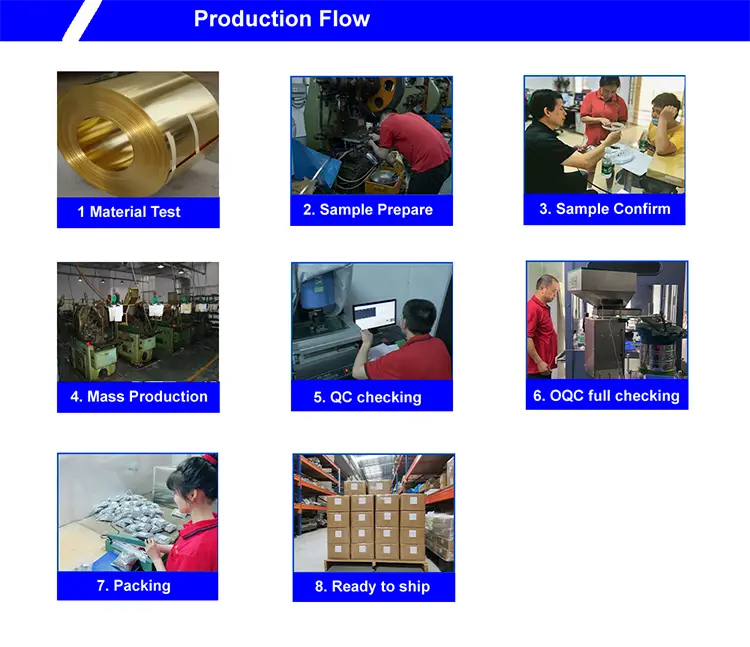

วิธีที่เราผลิตส่วนประกอบการตอก – ตั้งแต่การออกแบบจนถึงการจัดส่ง

ขั้นตอนที่ 1: การออกแบบและการตรวจสอบ DFM

คุณจัดเตรียมภาพวาด 2 มิติหรือโมเดล 3 มิติ (STEP, IGES หรือ PDF) วิศวกรของเราตรวจสอบการออกแบบเพื่อความสามารถในการผลิต – ตรวจสอบรัศมี ความคลาดเคลื่อน ความหนาของวัสดุ และทิศทางการโค้งงอ เราจะให้ข้อเสนอแนะแก่ DFM ภายใน 2-3 วันทำการเพื่อลดต้นทุนด้านเครื่องมือและปรับปรุงประสิทธิภาพของชิ้นส่วน

ขั้นตอนที่ 2: การออกแบบและการผลิตเครื่องมือ

เราออกแบบและผลิตแม่พิมพ์ปั๊มขึ้นรูปเองภายในบริษัท การบูรณาการในแนวดิ่งนี้ทำให้เรามีเวลาดำเนินการเร็วขึ้น ลดต้นทุนเครื่องมือ และควบคุมคุณภาพได้อย่างสมบูรณ์ การเลือกใช้เหล็กกล้าเครื่องมือ (D2, A2 หรือคาร์ไบด์สำหรับปริมาณสูง) จะเหมาะกับข้อกำหนดด้านวัสดุและปริมาตรของคุณ

ขั้นตอนที่ 3: การสุ่มตัวอย่างและการตรวจสอบบทความแรก

เราผลิตชิ้นงานตัวอย่างได้มากถึง 20 ชิ้นโดยไม่มีค่าใช้จ่ายเพิ่มเติม (สำหรับเครื่องมือที่ได้รับอนุมัติ) เราตรวจวัดทุกมิติด้วยเครื่องเปรียบเทียบเชิงแสงและจัดทำรายงาน First Article Inspection (FAI) ฉบับเต็ม คุณตรวจสอบและอนุมัติก่อนเริ่มการผลิต

ขั้นตอนที่ 4: การผลิตและการควบคุมคุณภาพ

การผลิตทั้งหมดดำเนินการตามปริมาณ PO ของคุณ การตรวจสอบระหว่างดำเนินการเกิดขึ้นตามช่วงเวลาที่กำหนด (ทุกๆ 500–2,000 ชิ้น) การสุ่มตัวอย่างครั้งสุดท้ายตาม AQL (ANSI/ASQ Z1.4) ทุกชุดได้รับการตรวจสอบมิติก่อนบรรจุภัณฑ์ 100%

ขั้นตอนที่ 5: การปฏิบัติการรองและการขนส่ง

เรานำเสนอบริการรองภายในบริษัทและพันธมิตร: การขัดลบคม การต๊าป การเชื่อม การชุบ (สังกะสี นิกเกิล ดีบุก) การเคลือบสีฝุ่น และการอโนไดซ์ ชิ้นส่วนได้รับการบรรจุตามข้อกำหนดของคุณ ไม่ว่าจะเป็นแบบเทกอง ถาด ม้วน หรือถุง และจัดส่งพร้อมกับเอกสารฉบับเต็ม

การประกันคุณภาพ – สิ่งที่เราตรวจสอบ ทำไมจึงมีความสำคัญ

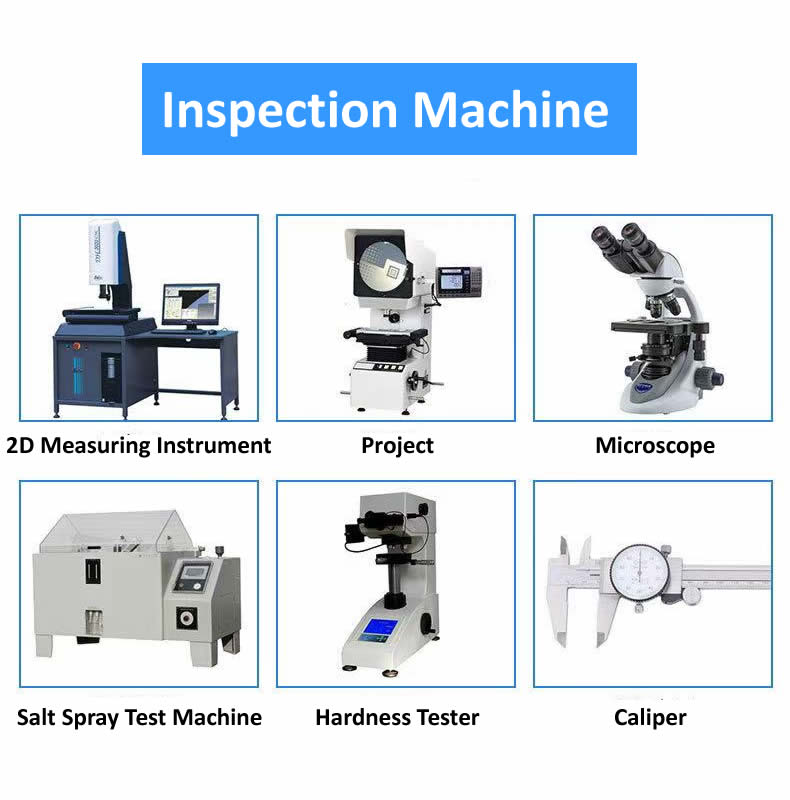

อุปกรณ์ตรวจสอบของเรา:

• ระบบการวัดภาพ 2.5D– การวัดรูปร่างทั้งหมด ตำแหน่งรู ความร่วมศูนย์
• โปรเจ็กเตอร์โปรไฟล์ (ตัวเปรียบเทียบแสง)– ความลึกของโพรง มุมโค้งงอ รัศมีขอบ
• เลเซอร์ไมโครมิเตอร์– การวัดเส้นผ่านศูนย์กลางความเร็วสูงแบบไม่สัมผัส
• เครื่องทดสอบความแข็งแบบร็อคเวลล์– การตรวจสอบความแข็งของวัตถุดิบ
• ห้องทดสอบสเปรย์เกลือ –การทดสอบความต้านทานการกัดกร่อน (ASTM B117)
• สเปกโตรมิเตอร์– การตรวจสอบองค์ประกอบของวัสดุของคอยล์ที่เข้ามา

อุปกรณ์ทั้งหมดได้รับการสอบเทียบเป็นประจำทุกปีโดยห้องปฏิบัติการของบุคคลที่สามที่ได้รับการรับรอง บันทึกการตรวจสอบจะถูกเก็บไว้เป็นเวลาห้าปี

คำสั่งซื้อของคุณ – สิ่งที่เราส่งให้คุณ

เมื่อส่วนประกอบการปั๊มโลหะที่มีความแม่นยำของคุณมาถึง คุณจะได้รับบันทึกที่สมบูรณ์เกี่ยวกับสิ่งที่ผลิตและวิธีการตรวจสอบ

สิ่งที่คุณจะพบในกล่อง:

• ชิ้นส่วนในบรรจุภัณฑ์ที่ปิดสนิท– มีป้ายกำกับหมายเลขชิ้นส่วน หมายเลขชุด และปริมาณ
• ใบรับรองวัสดุ– องค์ประกอบทางเคมีและคุณสมบัติแรงดึงจากขดลวดเดิม
• รายงานการตรวจสอบบทความฉบับแรก (FAI)– การตรวจสอบมิติที่สมบูรณ์ (สำหรับเครื่องมือใหม่)
• รายงานการตรวจสอบมิติ– วัดจริงจากชุดการผลิต
• ใบรับรองการชุบ– ความหนาที่ตรวจสอบโดย XRF (ถ้ามี)
• หนังสือรับรองความสอดคล้อง– ลงนามโดยผู้จัดการ QA ของเรา สามารถตรวจสอบย้อนกลับได้เป็นชุด

ได้รับการรับรอง:ISO 9001:2015, RoHS, การเข้าถึง

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) สำหรับการปั๊มโลหะที่มีความแม่นยำคือเท่าไร"

ตอบ: สำหรับชิ้นส่วนที่ต้องการเครื่องมือเฉพาะใหม่ ปริมาณขั้นต่ำโดยทั่วไปของเราคือ 5,000–10,000 ชิ้นเพื่อตัดจำหน่ายต้นทุนเครื่องมือ อย่างไรก็ตาม เรามีปริมาณที่ยืดหยุ่นสำหรับการสร้างต้นแบบ - ต่ำเพียง 50–500 ชิ้นโดยใช้เครื่องมือแบบอ่อนชั่วคราวหรือการตัดด้วยเลเซอร์ (สำหรับชิ้นส่วนแบนที่ไม่มีการดัดงอ) สำหรับชิ้นส่วนที่สามารถผลิตได้โดยใช้คลังเครื่องมือมาตรฐานที่มีอยู่ของเรา เรารับคำสั่งซื้อเริ่มต้นที่ 100 ชิ้น ส่งรูปวาดของคุณสำหรับใบเสนอราคาที่กำหนดเอง นอกจากนี้เรายังเสนอชิ้นตัวอย่างฟรีสูงสุด 20 ชิ้นหลังจากได้รับการอนุมัติเครื่องมือแล้ว (ลูกค้าชำระค่าขนส่ง)

ถาม: "โดยทั่วไปแล้วระยะเวลารอคอยสำหรับการปั๊มโลหะที่มีความแม่นยำคือเท่าไร"

ตอบ: ระยะเวลาดำเนินการขึ้นอยู่กับความซับซ้อนของชิ้นส่วนและข้อกำหนดด้านเครื่องมือ สำหรับชิ้นส่วนธรรมดาที่มีเครื่องมือตัดหรือเจาะแบบดำเนินการครั้งเดียว (แม่พิมพ์แบบผสม) โดยทั่วไปแล้วการผลิตเครื่องมือจะใช้เวลา 15–20 วันทำการ ตัวอย่างแรกจะมีให้ภายใน 3-5 วันหลังจากใช้เครื่องมือเสร็จสิ้น สำหรับชิ้นส่วนที่ซับซ้อนซึ่งต้องใช้แม่พิมพ์แบบโปรเกรสซีฟที่มีหลายสถานี (การพับ การวาด และการหยอดเหรียญ) ระยะเวลารอคอยเครื่องมือจะอยู่ในช่วง 25–40 วันทำการ เรามีเครื่องมือแบบเร่งด่วนโดยมีค่าธรรมเนียมเพิ่มเติม เครื่องมือต้นแบบ (เครื่องมือแบบอ่อนที่ใช้อะลูมิเนียมหรือเหล็กเหนียว) สามารถผลิตได้ภายใน 7-10 วันสำหรับการดำเนินการตรวจสอบปริมาณน้อย

ถาม: "ฉันจะเริ่มต้นโครงการปั๊มโลหะที่มีความแม่นยำได้อย่างไร"

ตอบ: การเริ่มต้นใช้งานนั้นตรงไปตรงมา ส่งภาพวาด 2 มิติ (PDF) หรือแบบจำลอง 3 มิติ (STEP, IGES หรือ SolidWorks) ให้เราพร้อมระบุขนาด ความคลาดเคลื่อน และวัสดุ รวมปริมาณการสั่งซื้อหรือรายปีโดยประมาณของคุณ และข้อกำหนดด้านการตกแต่งพื้นผิวใดๆ ด้วยข้อมูลนี้ เราจะเสนอใบเสนอราคาตามงบประมาณภายใน 24 ชั่วโมง และเสนอราคาที่แน่นอนพร้อมความเสียหายของเครื่องมือภายใน 3-5 วันทำการ สำหรับชิ้นส่วนที่เรียบง่าย เราสามารถอ้างอิงจากภาพร่างด้วยมือหรือภาพถ่ายที่ชัดเจนพร้อมมิติได้ นอกจากนี้เรายังมีการวิเคราะห์ DFM ฟรีอีกด้วย เราจะตรวจสอบการออกแบบของคุณและเสนอแนะการปรับปรุงก่อนที่จะเริ่มใช้เครื่องมือ

Nuote Metals - ตงกวน ประเทศจีน ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการตรวจสอบและตัวอย่าง DFM ฟรี ติดต่อเราพร้อมเขียนแบบของคุณ เราจะตอบกลับภายใน 24 ชั่วโมงพร้อมแจ้งค่าเครื่องมือ ราคาชิ้นงาน และเวลาดำเนินการ
