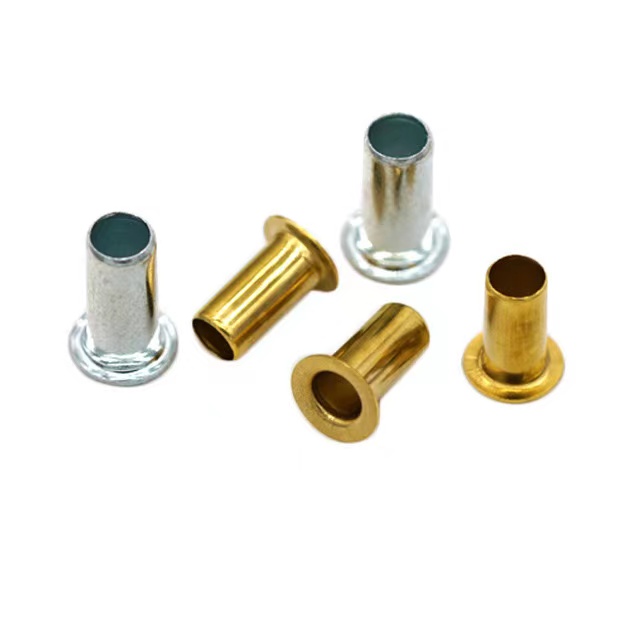

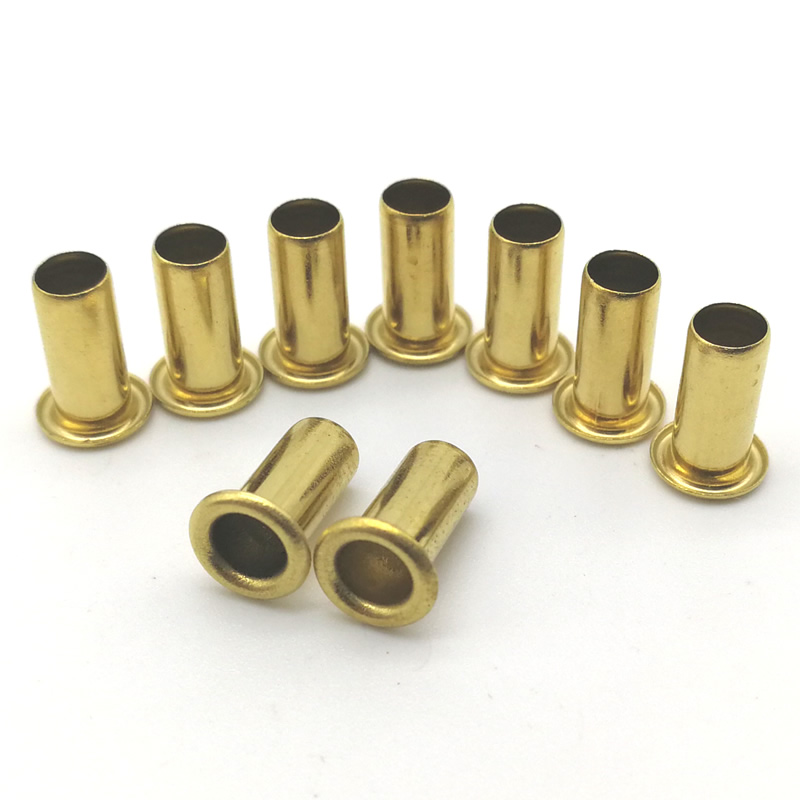

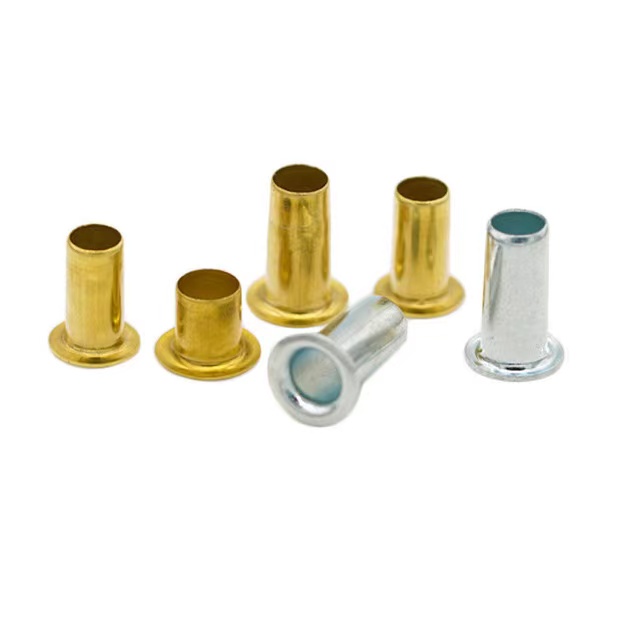

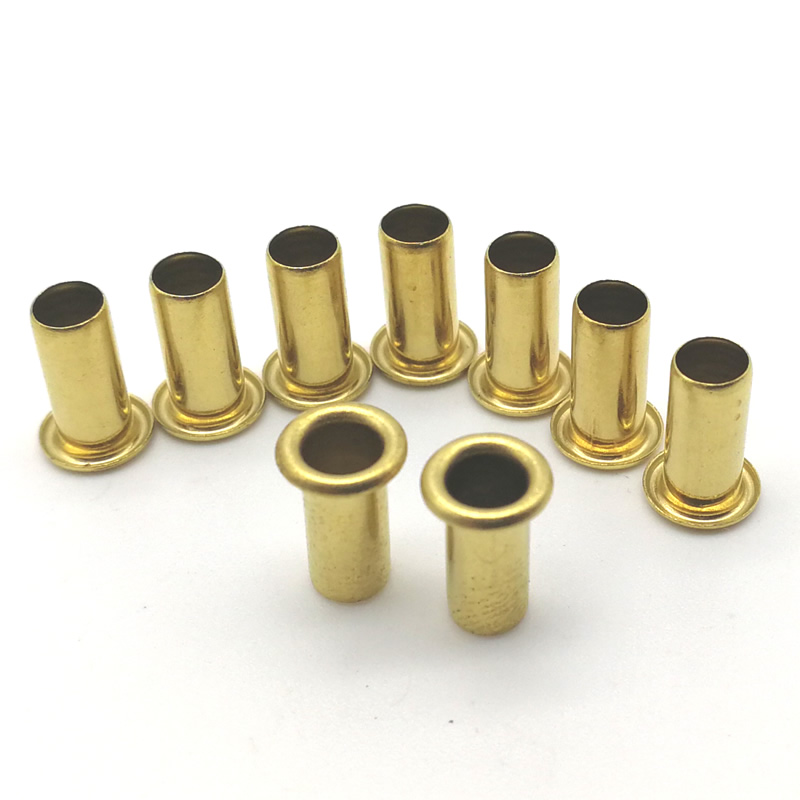

ตาไก่เจาะ

สำหรับการเสริมรูในผ้า หนัง หรือโลหะแผ่นบาง ส่วนประกอบนี้นำเสนอวิธีแก้ปัญหาที่ง่ายและถาวร ต่างจากทางเลือกอื่นที่ดึงออกมาหรือแบบท่อตาไก่เจาะเกิดจากการอัดกระบอกออกจากจานแบน ทำให้ได้ชิ้นส่วนที่ไร้รอยต่อ ไร้เสี้ยน เหมาะสำหรับการประกอบที่มีปริมาณมาก

นูเต้ เมทัลส์ปฏิบัติตามระเบียบวิธีการผลิตเจ็ดขั้นตอนที่เข้มงวดสำหรับทุกคำสั่งซื้อ ตั้งแต่การจัดหาวัสดุไปจนถึงการตรวจสอบขั้นสุดท้าย คู่มือนี้ให้รายละเอียดเกี่ยวกับกระบวนการ ตัวเลือกวัสดุ ข้อมูลมิติ และนโยบายคุณภาพที่โปร่งใส

แอปพลิเคชันในโลกแห่งความเป็นจริง

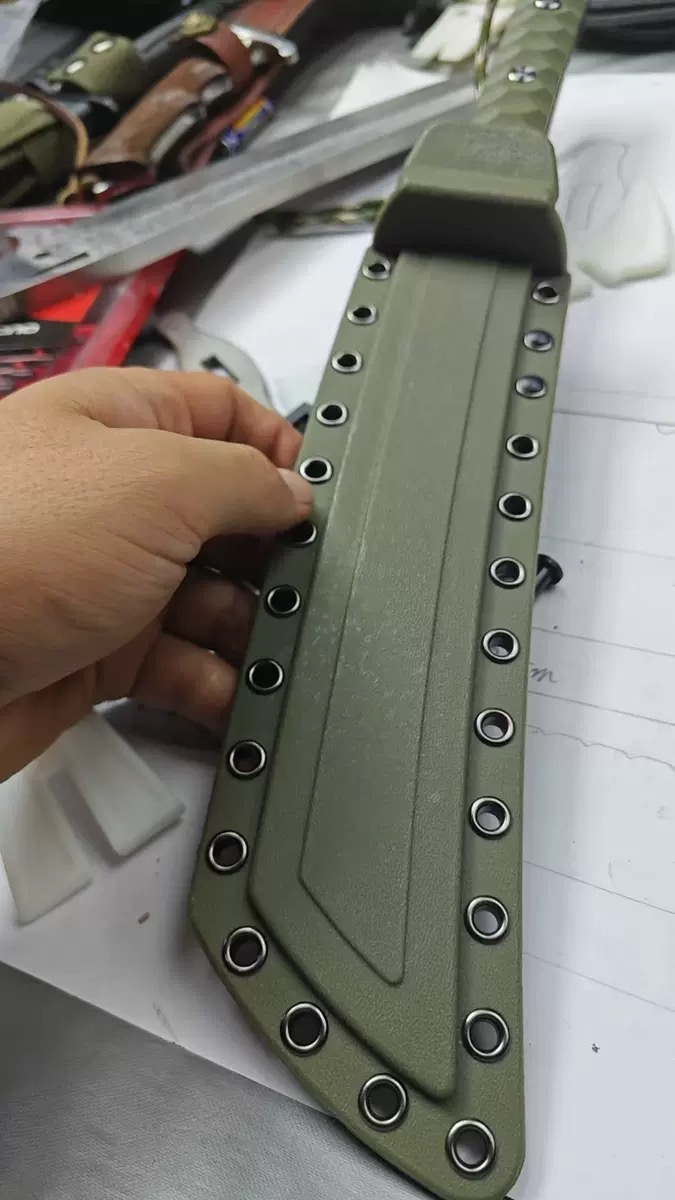

กรณีที่ 1 – สำเนียงการตกแต่งมีดของเล่น (พลาสติก ABS, รูเจาะทองเหลือง)

ผู้ผลิตของเล่นเด็กต้องการเพิ่มรูปลักษณ์ระดับพรีเมียมที่สมจริงให้กับซีรีส์มีดเล่นของพวกเขา การออกแบบนี้จำเป็นต้องมีจุดโลหะเล็กๆ รอบๆ ใบมีดและด้ามจับเพื่อเลียนแบบลักษณะของหมุดย้ำบนเครื่องมือจริง ส่วนเน้นเหล่านี้ตกแต่งอย่างหมดจด ไม่รับน้ำหนัก ข้อกำหนดได้แก่: มันเงา ปลอดภัยสำหรับเด็ก ติดตั้งง่าย และปลอดภัยพอที่จะเล่นหนักได้

เราจัดหาส่วนประกอบตาไก่เจาะทองเหลือง (เส้นผ่านศูนย์กลางภายใน 3 มม., หน้าแปลนด้านนอก 6 มม., ความยาวลำกล้องสั้น 2 มม., เคลือบแลคเกอร์) ลำกล้องที่ตื้นช่วยให้รูร้อยสายเกือบจะแนบชิดกับพื้นผิว ABS พื้นผิวทองเหลืองสว่างทำให้ของเล่นมีรูปลักษณ์ "แท้จริง" ระดับไฮเอนด์ เนื่องจากรูเจาะไม่มีเสี้ยนแหลมคม จึงผ่านการทดสอบความปลอดภัยทุกประการ เราแนะนำให้ติดตั้งเสาความร้อนแบบง่ายๆ: อุ่นรูร้อยสายเล็กน้อยแล้วกดเข้าไปในช่องที่ขึ้นรูปไว้ล่วงหน้า หลังจากการตกกระแทกและรอบการกระแทก 10,000 รอบ ไม่มีตาไก่ตกแต่งใดหลุดหรือหลุดออกเลย ตอนนี้ลูกค้าใช้รูเจาะทองเหลืองของเรากับของเล่นสี่ชิ้นเป็นองค์ประกอบการออกแบบอันเป็นเอกลักษณ์

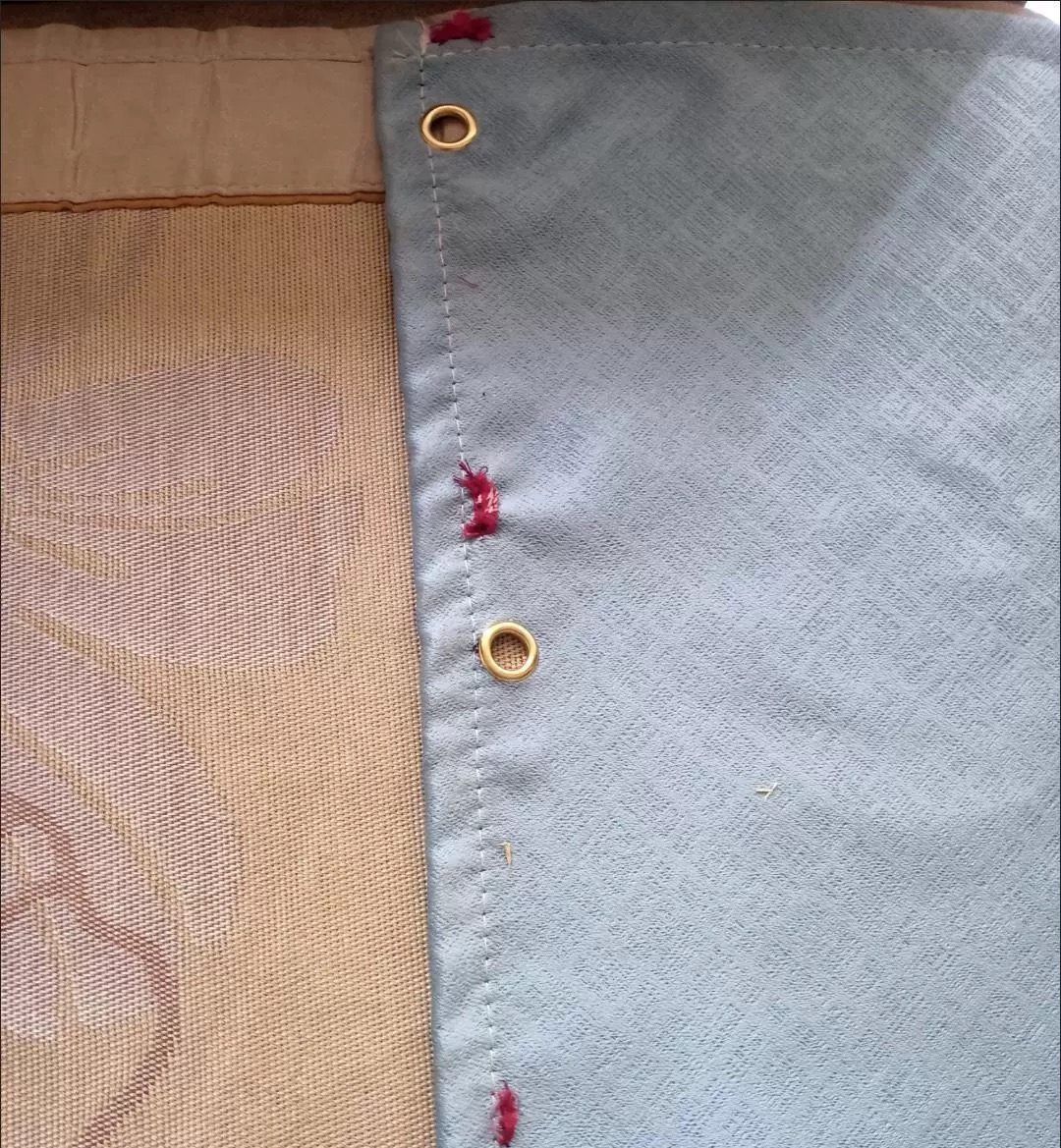

กรณีที่ 2 – จุดผูกผ้าใบกันน้ำ

ผู้ผลิตผ้าใบกันน้ำทางอุตสาหกรรมจำเป็นต้องใช้รูร้อยที่ทนต่อการกัดกร่อนสำหรับผ้าคลุมรถบรรทุกงานหนักที่ต้องสัมผัสกับเกลือและฝนบนถนน ตาไก่อะลูมิเนียมรุ่นก่อนเสียรูปภายใต้แรงตึงสูงและสึกกร่อนหลังจากผ่านไปหนึ่งฤดูหนาว พวกเขาต้องการโซลูชันที่แข็งแกร่งและกันสนิมซึ่งสามารถทนต่อแรงดึงได้ 200 กก.

เราขอแนะนำชิ้นส่วนตาไก่เจาะทองเหลือง (เส้นผ่านศูนย์กลางภายใน 8 มม., หน้าแปลนด้านนอก 15 มม., ความยาวลำกล้อง 8 มม., เคลือบแลคเกอร์) วัสดุทองเหลืองให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมในสภาพกลางแจ้ง ขณะที่ยังคงเซ็ตตัวได้ง่าย กระบอกตาไก่ที่เจาะแล้วไม่มีรอยต่อม้วนเข้ากับผ้า PVC อย่างแน่นหนา ป้องกันการดึงทะลุ หน้าแปลนทองเหลืองกว้างกระจายน้ำหนักได้เท่าๆ กัน ช่วยขจัดการเสียรูป หลังจากใช้งานผ้าใบกันน้ำ 5,000 ผืนภาคสนามเป็นเวลาสองปี ก็ไม่มีรายงานความล้มเหลวใดๆ นับตั้งแต่นั้นมา ลูกค้าได้เปลี่ยนฝาครอบสำหรับงานหนักทั้งหมดเป็นรูเจาะทองเหลืองของเรา

ตาไก่ประเภทต่างๆ ที่เราสร้างได้

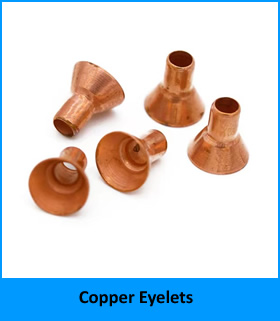

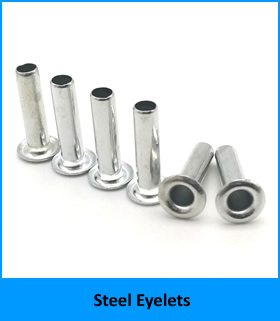

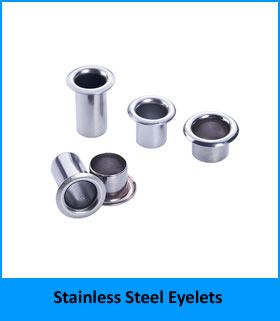

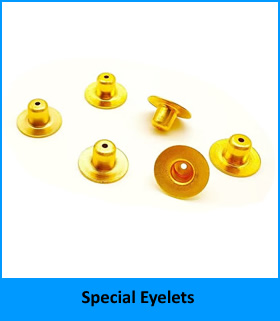

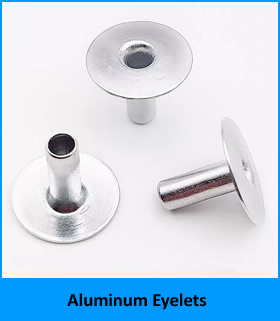

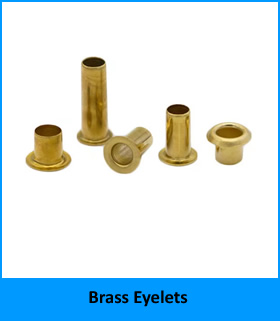

นูเต้ เมทัลส์ผลิตตาไก่หลายประเภท เช่น ตาไก่ทองเหลือง ตาไก่เหล็ก ตาไก่สแตนเลส ตาไก่อลูมิเนียม ตาไก่ทองแดง และตาไก่พิเศษ





พารามิเตอร์ทางเทคนิค – วัสดุและขนาด

เรานำเสนอรูร้อยเหล่านี้ในตระกูลวัสดุสี่ตระกูล

ตัวเลือกวัสดุ

วัสดุ	เกรด	เสร็จสิ้นโดยทั่วไป	ความต้านทานการกัดกร่อน
ทองเหลือง	C26000	แล็กเกอร์, โบราณ, นิกเกิล	ดี (ในร่ม/ทางทะเล)
เหล็กกล้าคาร์บอนต่ำ	เอสพีซีซี, Q195	ชุบสังกะสี (ใส/น้ำเงิน/เหลือง)	ปานกลางถึงดี
อลูมิเนียม	5052, 1100	ใสหรือสีอโนไดซ์	ดี (พ่นเกลือ 100+ ชม.)
สแตนเลส	304, 316	ทะลุทะลวง, ระเบิดด้วยลูกปัด	ดีเยี่ยม (ทางทะเล/สารเคมี)

ช่วงมิติมาตรฐาน

เส้นผ่านศูนย์กลางภายใน (มม.)	หน้าแปลนด้านนอก (มม.)	ความยาวลำกล้อง (มม.)	ช่วงการยึดเกาะ (มม.)
3.0	6.0 – 6.5	3,4,5	1.0 – 3.5
4.0	7.5 – 8.0	4,5,6	1.5 – 4.5
5.0	9.0 – 10.0	5,6,7	2.0 – 5.5
6.0	10.5 – 11.5	6,7,8	2.5 – 6.5
8.0	13.5 – 15.0	7,8,10	3.0 – 8.0
10.0	16.0 – 18.0	8,10,12	3.5 – 10.0

จริงๆ แล้ว เรามีรูร้อยสายหลายขนาดในสต็อกมากกว่า 3,000 ขนาด นี่เป็นเพียงขนาดบางส่วนที่แสดงไว้

กระบวนการผลิตเจ็ดขั้นตอน

เราปฏิบัติตามขั้นตอนการทำงานนี้สำหรับทุกชุด

ทีละขั้นตอนจากวัตถุดิบไปจนถึงชิ้นส่วนสำเร็จรูป

1. การจัดหาวัสดุ– ซื้อคอยล์ทองเหลือง เหล็ก อลูมิเนียม หรือสเตนเลสที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ แต่ละม้วนจะมีป้ายระบุหมายเลขความร้อนและเกรด
2. การตรวจสอบวัสดุ– ขดลวดขาเข้าได้รับการทดสอบโดยใช้สเปกโตรมิเตอร์เพื่อตรวจสอบองค์ประกอบทางเคมี ตรวจสอบความหนาด้วยเลเซอร์ไมโครมิเตอร์
3. การปรับแต่งหรือการตั้งค่าเครื่องมือ– สำหรับมิติใหม่ เราออกแบบและตัดเฉือนแม่พิมพ์โปรเกรสซีฟคาร์ไบด์ (ระยะเวลาดำเนินการ 15–25 วัน) สำหรับขนาดมาตรฐาน ช่างเทคนิคของเราจะติดตั้งและจัดเรียงแม่พิมพ์ที่มีอยู่
4. การตรวจสอบบทความครั้งแรก– แท่นพิมพ์ทำงานตัวอย่างได้ 20–50 ชิ้น ทีมงาน QA ของเราจะตรวจวัดทุกมิติ (ID, OD, ความยาวลำกล้อง, ความหนาของหน้าแปลน) ตัวอย่างจะถูกส่งไปยังลูกค้าเพื่อขออนุมัติ
5. การผลิตจำนวนมาก– เมื่อได้รับการอนุมัติ แท่นพิมพ์จะทำงานด้วยความเร็ว 200–600 รอบต่อนาที ผลิตชิ้นงานได้มากถึง 30,000 ชิ้นต่อชั่วโมง การตรวจสอบระหว่างดำเนินการเกิดขึ้นทุกๆ 2,000 ชิ้น
6. การชุบแบบรับเหมาช่วง (ถ้าจำเป็น)– สำหรับชิ้นส่วนเหล็กหรือทองเหลืองที่ต้องการเคลือบสังกะสี นิกเกิล หรือโบราณ เราจะส่งชุดงานไปยังพันธมิตรการชุบที่ผ่านการรับรองของเรา ความหนาของการชุบได้รับการตรวจสอบโดย XRF
7. การตรวจสอบขาออกขั้นสุดท้าย– แบทช์ที่เสร็จแล้วจะถูกจัดเรียงแบบออปติก 100% สำหรับมิติที่สำคัญ ตัวอย่างแบบสุ่ม (AQL 1.0) จะถูกดึงออกมาเพื่อตรวจสอบขนาดเต็มและการทดสอบแรงดึง มีการออกใบรับรองความสอดคล้องในการจัดส่งแต่ละครั้ง

ขั้นตอนการทำงานเจ็ดขั้นตอนนี้ช่วยให้มั่นใจได้ว่าทุกตาไก่เจาะการออกจากโรงงานของเราเป็นไปตามความคลาดเคลื่อนและคุณสมบัติของวัสดุที่เราสัญญาไว้

ชมวิดีโอของเราเพื่อทราบวิธีการสร้างตาไก่

การประกันคุณภาพและการรับรอง

เราดูแลรักษาสิ่งต่อไปนี้สำหรับแต่ละชุด:

• ขอบเขตการรับรอง
• ISO 9001:2015 ระบบการจัดการคุณภาพเต็มรูปแบบ
• RoHS (2011/65/EU) ขีดจำกัดของตะกั่ว, แคดเมียม, ปรอท (ทดสอบโดย SGS)
• การประกาศ REACH SVHC (รายการปัจจุบัน)
• การประกาศปราศจากแร่ธาตุที่มีข้อขัดแย้ง DRC

การจัดส่งแต่ละครั้งประกอบด้วยใบรับรองการทดสอบโรงงาน รายงานการตรวจสอบขนาด ใบรับรองความหนาของการชุบ (ถ้ามี) และใบรับรองความสอดคล้องที่ลงนามแล้ว

นโยบายที่โปร่งใส

• นโยบายตัวอย่าง – ฟรี 20 ชิ้นสำหรับขนาดมาตรฐานใดๆ (ลูกค้าชำระค่าจัดส่ง)
• ปริมาณการสั่งซื้อขั้นต่ำ – 2,000 ชิ้น สำหรับเหล็ก/ทองเหลือง สแตนเลส/อลูมิเนียม อันละ 5,000
• ระยะเวลาดำเนินการ – 5–7 วันทำการสำหรับขนาดในสต๊อก 12-15 วันสำหรับการตกแต่งแบบกำหนดเอง
• ค่าเครื่องมือ – ไม่มีสำหรับ ID มาตรฐานและความยาวลำกล้อง
• นโยบายการคืนสินค้า – เปลี่ยนชิ้นส่วนที่มีข้อบกพร่องโดยไม่มีค่าใช้จ่าย

นูเต้ เมทัลส์ไม่คิดค่าคุณสมบัติใหม่หรือการสุ่มตัวอย่างใหม่เมื่อไม่เป็นไปตามเกณฑ์ความคลาดเคลื่อน

คำถามที่พบบ่อย

คำถามที่ 1: ตาไก่แบบเจาะและหมุดแบบท่อแตกต่างกันอย่างไร?

ตอบ: ความแตกต่างหลักอยู่ที่วิธีการผลิตแต่ละอย่าง ของเราตาไก่เจาะ(เรียกอีกอย่างว่าตาไก่ที่ดึงลึก) ถูกสร้างขึ้นจากแผ่นโลหะแบนโดยผ่านกระบวนการวาดแบบลึกแบบก้าวหน้า: เราเจาะช่องว่าง จากนั้นวาดลงในถ้วย และสุดท้ายก็เจาะด้านล่างเพื่อสร้างรู ส่งผลให้ได้ส่วนประกอบชิ้นเดียวที่ไร้รอยต่อ พร้อมกระบอกที่เรียบและไม่มีข้อต่อ ในทางตรงกันข้าม หมุดย้ำแบบท่อนั้นเริ่มต้นจากท่อโลหะ (ไม่มีรอยต่อหรือแบบเชื่อม) ท่อถูกตัดให้ยาว จากนั้นปลายด้านหนึ่งจะม้วนหรือมุ่งหน้าไปเป็นหน้าแปลน เนื่องจากใช้ท่อที่ทำไว้ล่วงหน้า หมุดย้ำแบบท่อจึงอาจมีตะเข็บที่มองเห็นได้ (หากเป็นรอยเชื่อม) และโดยทั่วไปจะมีผนังที่บางกว่ารูร้อยที่ดึงออกมาซึ่งมีเส้นผ่านศูนย์กลางเท่ากัน สำหรับการใช้งานที่ต้องการรูที่สะอาด ปราศจากเสี้ยน และความต้านทานการดึงสูงสุดในวัสดุเนื้ออ่อน (หนัง ผ้า พลาสติก) เราขอแนะนำรูร้อยสายเจาะของเรา สำหรับการยึดโลหะต่อโลหะที่มีปริมาณมากและต้นทุนต่ำ โดยที่ตะเข็บที่มองเห็นได้เป็นที่ยอมรับได้ หมุดย้ำแบบท่ออาจเพียงพอแล้ว

Q2: ส่วนประกอบตาไก่เจาะสแตนเลสสามารถทำโดยไม่แตกร้าวได้หรือไม่?

ตอบ: ได้ แต่มีการควบคุมเฉพาะ สแตนเลส (โดยเฉพาะ 304) แข็งตัวอย่างรวดเร็วระหว่างการอัดขึ้นรูป เราใช้พั้นช์ขึ้นรูปคาร์ไบด์ขัดเงาและการอัดขึ้นรูปหลายขั้นตอน (การกระแทกเบา ๆ สามครั้งแทนที่จะตีหนักเพียงครั้งเดียว) เพื่อป้องกันการแตกร้าว นอกจากนี้ยังใช้สารหล่อลื่นไร้คลอรีนประสิทธิภาพสูงอีกด้วย สำหรับความยาวลำกล้องที่มากกว่า 1.5× ID เราแนะนำให้ทำการอบอ่อนขั้นกลางหรือเปลี่ยนไปใช้สเตนเลส 316 อัตราการปฏิเสธภายในของเราสำหรับเวอร์ชันสเตนเลสคือ 0.6% ซึ่งต่ำกว่าค่าเฉลี่ยของอุตสาหกรรม

คำถามที่ 3: ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับรูเจาะที่เจาะได้อย่างไร ในเมื่อกองวัสดุมีโฟมหรือบุนวมอยู่ด้วย

ตอบ: วัดความหนาของปึกภายใต้แรงกดในการจับยึดจริง (ไม่ใช่ขณะนิ่ง) จากนั้นเลือกความยาวลำกล้องที่เกินความหนาที่ถูกบีบอัดนั้น 1.0–1.5 มม. ตัวอย่างเช่น หากโฟมบีบอัดตั้งแต่ 5 มม. ถึง 2 มม. ต่ำกว่า 2 กก./ซม.² ให้ใช้ความยาวลำกล้อง 3.0–3.5 มม. Nuote Metals มีชุดตัวอย่างที่มีความยาวหลายลำกล้อง เพื่อให้คุณสามารถทดสอบการเกาะตัวของวัสดุจริงของคุณได้ นอกจากนี้เรายังมีเครื่องคำนวณช่วงการหยิบจับให้ฟรี โปรดส่งรายละเอียดปึกวัสดุของคุณมาให้เราเพื่อขอคำแนะนำ

ทำไมถึงเลือกพวกเรา

• สี่กลุ่มวัสดุ – ทองเหลือง เหล็ก อลูมิเนียม สแตนเลส (304/316)
• เครื่องมือภายในบริษัท – ไม่มีค่าแม่พิมพ์ภายนอกสำหรับขนาดมาตรฐาน
• การคัดแยกด้วยแสง 100% – กำจัดชิ้นส่วนที่มีขนาดไม่เป็นไปตามข้อกำหนด
• โปรแกรมตัวอย่างฟรี – ทดสอบความพอดีก่อนสั่งปริมาณการผลิต
• ตรวจสอบย้อนกลับได้เต็มรูปแบบ – MTC, CoC และรายงานการชุบในทุกคำสั่งซื้อ

ติดต่อนูเต้ เมทัลส์วันนี้เพื่อขอชุดตัวอย่างหรือชุดการปฏิบัติตามข้อกำหนด
