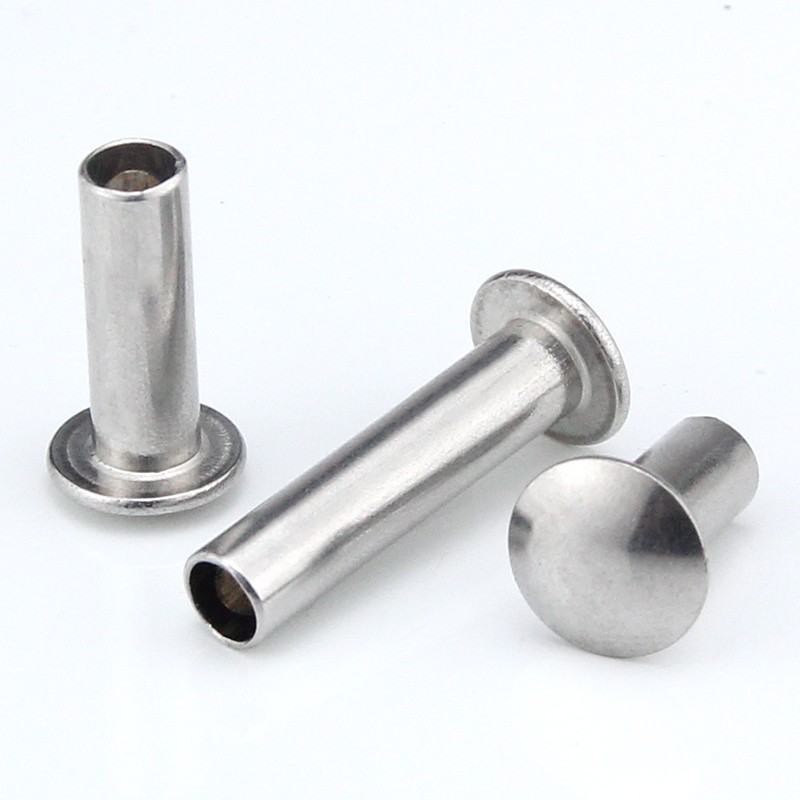

รีเวทกึ่งท่อหัวกลม

หัวกลมเป็นหัวหมุดย้ำที่เป็นที่รู้จักมากที่สุดในโลก คุณเคยเห็นมันมาแล้วหลายพันครั้ง—บนกางเกงยีนส์ บนสะพาน บนกระเป๋าเดินทาง บนเครื่องจักร มันไม่ใช่อุบัติเหตุจากการออกแบบ

หัวกลมใช้งานได้เพราะมันเรียบง่าย มันกระจายโหลดอย่างเท่าเทียมกัน มันทนทานต่อแรงกระแทก มันไม่ขัดขวาง มันดูเสร็จแล้ว

หมุดย้ำกึ่งท่อหัวกลมใช้รูปแบบคลาสสิกนี้และเพิ่มประสิทธิภาพการผลิตของช่องกึ่งกลวง ผลลัพธ์ที่ได้คือตัวยึดที่:

• ต้องใช้แรงในการตั้งค่าน้อยกว่าหมุดย้ำหัวกลมตันถึง 70%
• ติดตั้งอย่างรวดเร็วบนสายการประกอบอัตโนมัติ
• ยึดเกาะแน่นไม่ทำให้วัสดุโดยรอบแตกร้าว
• มีลักษณะเหมือนกับหมุดย้ำที่ใช้กันมานานกว่าศตวรรษ

วัสดุสี่ชนิด รูปร่างเดียว – เข้ากับการใช้งาน

หัวกลมเหมือนเดิม การเปลี่ยนแปลงวัสดุเพื่อให้ตรงกับความต้องการของคุณ

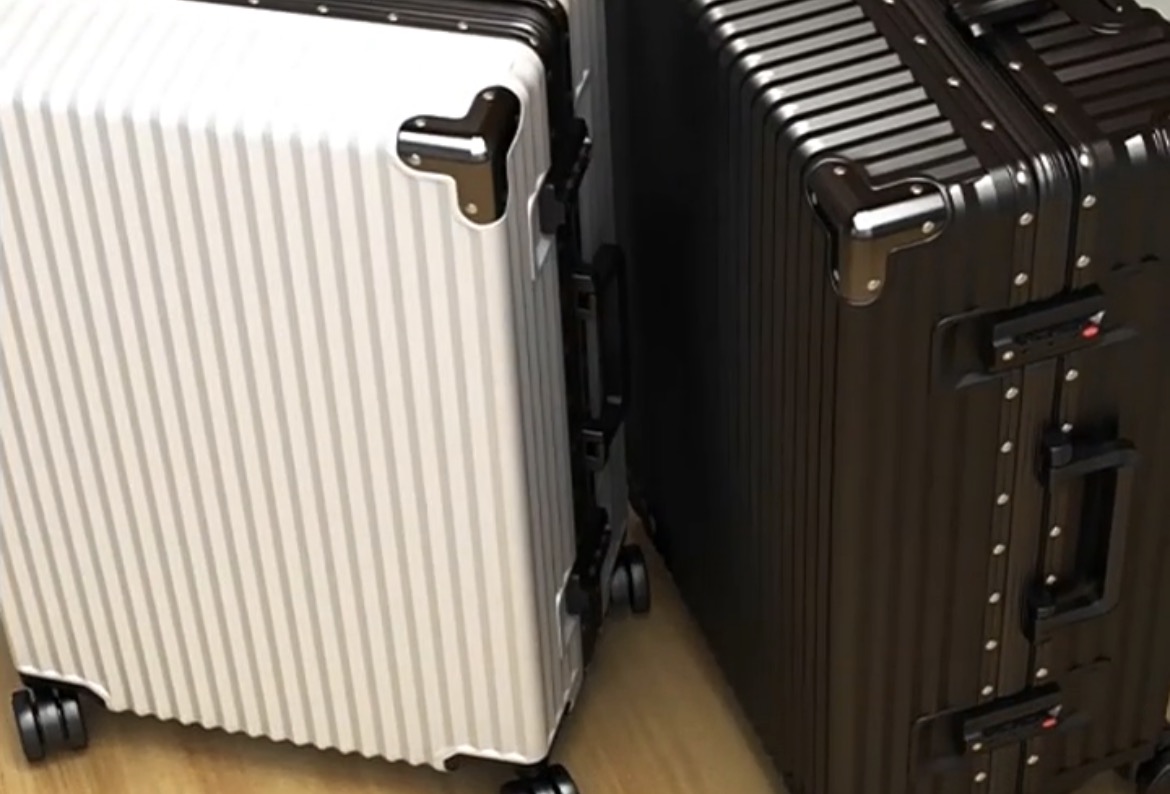

แอปพลิเคชั่นเดียว - ฮาร์ดแวร์เคสกระเป๋าเดินทาง

ผู้ผลิตกระเป๋าเดินทางรายหนึ่งใช้หมุดย้ำเพื่อติดที่จับ การ์ดมุม และขายึดตัวล็อคเข้ากับกล่องโพลีคาร์บอเนตของตน แรงยึดที่สูงของหมุดย้ำแข็งทำให้เกิดความเครียดแตกร้าวรอบๆ รูหมุดย้ำ นำไปสู่ความล้มเหลวในสนามและการเรียกร้องการรับประกัน ผู้ผลิตยังต้องการรูปลักษณ์ที่สะอาดและสม่ำเสมอยิ่งขึ้นบนหัวหมุดย้ำที่มองเห็นได้

พวกเขาเปลี่ยนไปหมุดย้ำกึ่งท่อหัวกลม– ก้าน 4.0 มม., หัวกลม 7.0 มม., ความยาวลำกล้อง 10.0 มม., เหล็กชุบนิกเกิล ช่องกึ่งกลวงลดแรงในการตั้งค่าลงกว่า 60% ซึ่งช่วยลดการแตกหักของความเครียดในโพลีคาร์บอเนต หัวกลมทำให้มีโดมที่สม่ำเสมอซึ่งตรงกับข้อกำหนดการออกแบบ การชุบนิเกิลต้านทานการขูดขีดและการกัดกร่อนจากสภาพแวดล้อมการเดินทาง

นับตั้งแต่นั้นเป็นต้นมา ผู้ผลิตได้ใช้หมุดย้ำมากกว่า 1.2 ล้านตัวทั่วทั้งสายสัมภาระ โดยไม่มีปัญหาการแตกร้าวเป็นศูนย์ และเพิ่มความเร็วในการประกอบขึ้นอย่างมาก

ความได้เปรียบแบบ Round Head – ตัวเลขสองตัวที่มีความสำคัญ

หมายเลข 1: 1.6 – 1.8

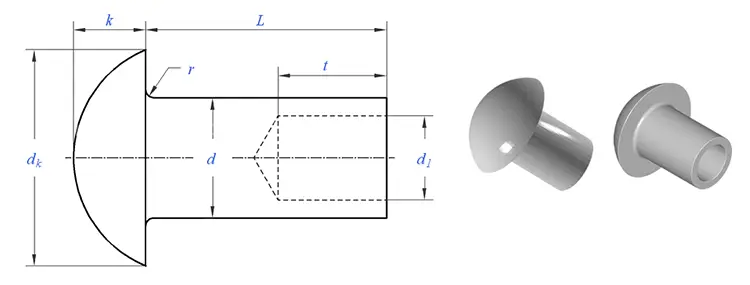

เส้นผ่านศูนย์กลางหัวของหัวกลมคือ 1.6 ถึง 1.8 เท่าของเส้นผ่านศูนย์กลางก้าน ซึ่งให้ความสมดุลที่เหมาะสมที่สุดระหว่างพื้นผิวตลับลูกปืนและความสูงของส่วนหัว กว้างพอที่จะป้องกันการดึงทะลุ และสูงพอที่จะต้านทานแรงกระแทกได้

หมายเลข 2: 45 – 55%

ความลึกของโพรงของหมุดย้ำกึ่งท่อคือ 45–55% ของความยาวลำกล้อง นี่คือจุดที่เหมาะสม—ลึกพอที่จะลดแรงตกสะเก็ด และตื้นพอที่จะรักษาแรงในการคว้านไว้

ขนาดที่มีจำหน่าย - เส้นผ่านศูนย์กลางก้านมาตรฐาน

เราผลิตหมุดย้ำกึ่งท่อหัวกลมในเส้นผ่านศูนย์กลางด้ามต่อไปนี้ เส้นผ่านศูนย์กลางของหัวและความยาวลำกล้องจะจับคู่กับขนาดด้ามแต่ละอัน

เส้นผ่านศูนย์กลางก้านที่กำหนดเอง เส้นผ่านศูนย์กลางหัว และความยาวลำกล้องตามคำขอ

เบื้องหลังหมุดย้ำทุกตัว – กระบวนการผลิตที่รับประกันความสม่ำเสมอ

อะไรทำให้หัวกลมดูสมมาตรอย่างสมบูรณ์แบบ มีโพรงกึ่งกลวงเกิดขึ้นอย่างสม่ำเสมอ และด้ามตัดเฉือนอย่างแม่นยำถึง ±0.05 มม. คำตอบไม่ใช่แค่เครื่องจักรเท่านั้น แต่ยังเป็นระบบควบคุมอีกด้วย

กระบวนการเย็นชาของเรา ตามลำดับ:

• การวาดลวด – ดึงลวดวัตถุดิบตามเส้นผ่านศูนย์กลางก้านที่แน่นอน ความอดทน: ±0.02มม.
• การตัดออก – ลวดถูกตัดให้ได้ความยาวว่างที่แม่นยำ
• การเป่าครั้งแรก – ช่องว่างจะถูกวางเป็นรูปสี่เหลี่ยม โดยจัดให้อยู่ตรงกลางสำหรับด่านถัดไป
• การตีครั้งที่สอง – แม่พิมพ์คาร์ไบด์ก่อตัวเป็นหัวกลม โดมเดียวกันทุกครั้ง
• การตีครั้งที่สาม – หมัดจะสร้างโพรงกึ่งกลวงที่ความลึก 45–55%
• การตัดขอบ – ลบแฟลชบริเวณขอบส่วนหัวออก
• การสะดุด – ขจัดเศษไมโคร
• การชุบหรือการเคลือบ – นำไปใช้ภายในบริษัทหรือโดยพันธมิตรที่ได้รับการรับรอง

สิ่งที่เราตรวจสอบ และเหตุผล:

หมุดย้ำทุกชุดถูกผลิตขึ้นภายใต้ระบบนี้ ไม่มีการคาดเดา ไม่มีการเบี่ยงเบน

หมุดย้ำหนึ่งตัว การตรวจสอบแปดครั้ง - การประกันคุณภาพของเรา

• การตรวจสอบเส้นผ่านศูนย์กลางวัตถุดิบ – เลเซอร์ไมโครมิเตอร์ ±0.02 มม
• การตรวจสอบความแข็งของวัตถุดิบ – เครื่องทดสอบ Rockwell
• การตรวจสอบลักษณะที่ปรากฏของบทความแรก – กำลังขยาย 20 เท่าสำหรับข้อบกพร่อง
• การตรวจสอบมิติบทความแรก – การตรวจสอบความถูกต้องของตัวเปรียบเทียบเชิงแสง
• การตรวจสอบระหว่างดำเนินการ – หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น
• การตั้งค่าการทดสอบ – ทุกๆ 2,000 ชิ้น ตั้งเป็นวัสดุตัวอย่าง
• การทดสอบสเปรย์เกลือ (ถ้าจำเป็น) – ASTM B117
• การตรวจสอบขาออกขั้นสุดท้าย – การคัดแยกด้วยแสง + การตรวจสอบยืนยันด้วยตนเอง AQL

พวกเขาใช้อยู่ที่ไหน

หมุดย้ำกึ่งท่อหัวกลมเป็นรูปแบบหัวหมุดย้ำที่หลากหลายที่สุด:

• สัมภาระและกล่องต่างๆ – อุปกรณ์เสริมสำหรับมือจับ การ์ดมุม อุปกรณ์ล็อค สลักบานพับ
• ยานยนต์ – ผ้าเบรก, แผงคลัตช์, อุปกรณ์ตกแต่งภายใน, แผงตัวถัง, ชุดเบาะนั่ง
• เฟอร์นิเจอร์ – ชุดบานพับ ข้อต่อโครง ส่วนประกอบเก้าอี้ รางลิ้นชัก
• ระบบสายพานลำเลียง – การต่อสายพาน การติดฉากยึด ชุดประกอบรองรับ
• เครื่องหนัง – รูเข็มขัด อุปกรณ์กระเป๋า หมุดตกแต่ง
• อุปกรณ์อุตสาหกรรม – การ์ดเครื่องจักร แผงควบคุม อุปกรณ์ติดป้ายชื่อ
• การก่อสร้าง – การเชื่อมต่อโครงสร้างเบา โครงโลหะ อุปกรณ์ทางสถาปัตยกรรม
• การบินและอวกาศ – อุปกรณ์ตกแต่งภายใน แผงประกอบ ส่วนประกอบที่ไม่ใช่โครงสร้าง
• อิเล็กทรอนิกส์ – การติดตั้งส่วนประกอบ การประกอบแชสซี การติดแผ่นระบายความร้อน

การรับรองและเกียรติประวัติของเรา

Nuote Metals รักษา:

• ISO 9001:2015 – ระบบการจัดการคุณภาพ
• การปฏิบัติตาม RoHS – ตรวจสอบโดยการทดสอบของบุคคลที่สาม
• การปฏิบัติตาม REACH – การประกาศ SVHC ในปัจจุบัน
• รายงานผลการทดสอบ SGS – ตามคำขอสำหรับชุดงานเฉพาะ

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: อะไรคือความแตกต่างระหว่างหมุดย้ำกึ่งท่อหัวกลมและหมุดย้ำหัวกลมแข็ง?

ตอบ: ความแตกต่างพื้นฐานคือโพรงกลวงที่หาง หมุดย้ำแบบกึ่งท่อมีช่องตื้นที่ส่วนปลาย ซึ่งต้องใช้แรงเพียง 25–30% ของหมุดย้ำแข็งที่มีเส้นผ่านศูนย์กลางเท่ากัน ทำให้ติดตั้งได้เร็วยิ่งขึ้นและอ่อนโยนต่อวัสดุโดยรอบ หมุดย้ำมีแรงเฉือนสูงกว่าเล็กน้อย (กึ่งท่อคงความแข็งแรงของหมุดย้ำแข็งไว้ ​​80–90%) แต่ต้องใช้อุปกรณ์หนักและใช้เวลามากกว่า สำหรับการใช้งานในอุตสาหกรรม ยานยนต์ เฟอร์นิเจอร์ และกระเป๋าเดินทางส่วนใหญ่ รวมถึงกระเป๋าสัมภาระด้านบน หมุดย้ำกึ่งท่อให้ความแข็งแกร่งเพียงพอในขณะเดียวกันก็รักษาประสิทธิภาพการผลิตไว้

คำถามที่ 2: มีวัสดุอะไรบ้างสำหรับหมุดย้ำประเภทนี้?

ตอบ: เราผลิตหมุดย้ำกึ่งท่อหัวกลมในตระกูลวัสดุ 4 ตระกูล:

• เหล็กกล้าคาร์บอนต่ำ – แข็งแกร่งที่สุด คุ้มค่าที่สุด พร้อมการชุบซิงค์หรือนิกเกิล
• สแตนเลส (304/316) – ทนทานต่อการกัดกร่อนอย่างถาวรทั้งในทะเลและกลางแจ้ง
• ทองเหลือง (C2680) – การนำไฟฟ้า รูปลักษณ์สีทองคลาสสิก
• อะลูมิเนียม (5052/5056) – เบาที่สุด ไม่เป็นแม่เหล็ก สำหรับการใช้งานที่มีน้ำหนักมาก

เราจัดเก็บวัสดุทั้ง 4 รายการไว้ในเส้นผ่านศูนย์กลางด้ามทั่วไป

คำถามที่ 3: ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับรีเวทกึ่งท่อหัวกลมได้อย่างไร

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดประมาณ 1.5–2.0 มม. ตัวอย่างเช่น หากคุณเชื่อมแผ่นเหล็กขนาด 2 มม. สองแผ่น (รวม 4 มม.) ให้เลือกความยาวลำกล้อง 5.5–6.0 มม. ความยาวพิเศษนี้ทำให้มีวัสดุเพียงพอสำหรับส่วนกลวงที่จะม้วนออกด้านนอกและยึดแน่นโดยไม่หลุดจากด้านล่าง หากลำกล้องสั้นเกินไป การยึดเกาะจะอ่อนลง นานเกินไปถังอาจยุบได้ ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวลำกล้องที่แน่นอน

ไม่แน่ใจว่ารีเวทหัวกลมแบบไหนที่เหมาะกับการใช้งานของคุณ?

ทุกอุตสาหกรรมมีข้อกำหนดที่แตกต่างกัน สัมภาระต้องมีความทนทานต่อแรงกระแทก สายพานลำเลียงต้องการความต้านทานการสั่นสะเทือน สินค้าเครื่องหนังต้องมีการตกแต่งที่สะอาด

เราได้สร้างหมุดย้ำหัวกลมสำหรับหมุดทั้งหมด

หากคุณไม่แน่ใจเกี่ยวกับเส้นผ่านศูนย์กลางของด้าม ความยาวลำกล้อง หรือวัสดุ โปรดส่งรูปถ่ายการประกอบหรือภาพวาดของคุณมาให้เรา เราจะแนะนำสเปคที่แน่นอน

เราไม่คิดค่าบริการสำหรับคำแนะนำด้านวิศวกรรม มันเป็นส่วนหนึ่งของสิ่งที่เราทำ
