หมุดย้ำกึ่งกลวง

คุณรู้ไหมว่าความรู้สึกที่กำลังจม กดลงมา หมุดย้ำ—แล้วคุณจะได้ยินเสียงแตก หรือแย่กว่านั้น คุณไม่ได้ยินอะไรเลย แต่สามเดือนต่อมา ความล้มเหลวในสนามก็กลับมาอีก ส่วนที่ถูกดึงผ่าน ข้อต่อคลายตัว ลูกค้าไม่มีความสุข

ประเด็นสำคัญคือ โดยส่วนใหญ่ มันไม่ใช่ความผิดของคุณ คุณกำลังใช้วัสดุที่เหมาะสม การกดของคุณได้รับการปรับเทียบแล้ว การออกแบบดูแข็งแกร่งบนกระดาษ แล้วทำไมถึงทำหมุดย้ำกึ่งกลวง—บางครั้งเรียกว่าหมุดย้ำแบบครึ่งท่อ กึ่งท่อ หรือหมุดปลายกลวง—ยังคงล้มเหลวในการผลิตใช่ไหม?

ให้ฉันอธิบายสิ่งที่เราได้เรียนรู้หลังจากสร้างมันนับล้านที่ Nuote Metals ไม่ใช่จากแคตตาล็อก จากลูกค้าจริงที่มาหาเราด้วยปัญหาเดียวกับที่คุณกำลังเผชิญอยู่

กฎ 70% (และเหตุใดจึงเปลี่ยนแปลงทุกอย่าง)

หมุดย้ำแข็งต้องใช้แรงประมาณ 3.5 ตันเพื่อตั้งก้านขนาด 5 มม. หมุดย้ำกึ่งกลวง? ประมาณ 1.0–1.2 ตัน นั่นคือแรงน้อยลง 70%

นั่นหมายความว่าอย่างไรในสายการผลิตของคุณ?

• ความเครียดน้อยลงกับเครื่องมือของคุณ– การกดของคุณใช้งานได้นานขึ้น และคุณไม่จำเป็นต้องเปลี่ยนแม่พิมพ์บ่อยนัก
• ลดความเครียดให้กับวัสดุของคุณ– หากคุณกำลังทำงานกับโลหะบาง พลาสติก หรือชิ้นส่วนที่ละเอียดอ่อน การลดลง 70% นั้นคือความแตกต่างระหว่างข้อต่อที่สะอาดและชิ้นส่วนที่แตกร้าว
• รอบเร็วขึ้น– ไฟแช็กกดรอบเร็วขึ้น เวลาต่อหมุดย้ำน้อยลงจะเพิ่มขึ้นอย่างรวดเร็วเมื่อคุณใช้งาน 50,000 ชิ้น

แต่ประเด็นสำคัญคือ ช่องจะต้องถูกต้อง ตื้นเกินไป และคุณยังคงต่อสู้กับพลังหมุดย้ำอันแข็งแกร่ง ลึกเกินไปและการกอดก็อ่อนแอ ที่ Nuote Metals เรารักษาความลึกของโพรงไว้ที่ 45–55% ของความยาวลำกล้อง ซึ่งเป็นจุดที่ผนังกลวงม้วนได้สะอาดโดยไม่แตกร้าว

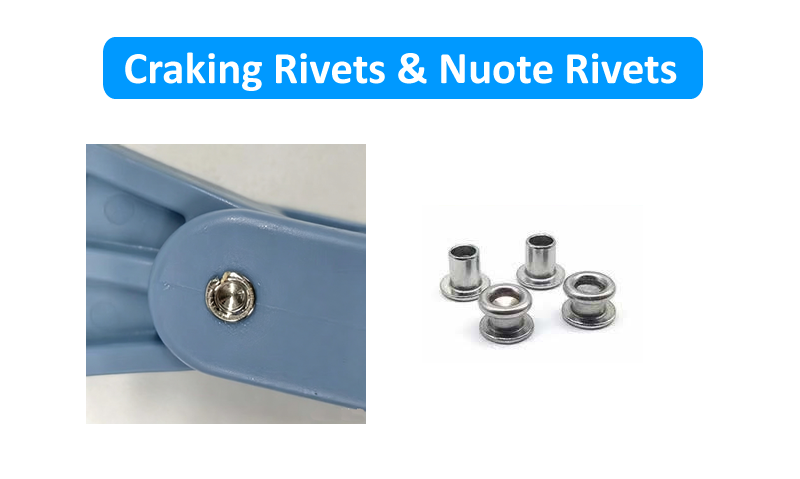

คำถามที่พบบ่อยที่สุดที่เราได้รับ: "ทำไมหมุดย้ำของฉันถึงแตก"

เราได้ยินเรื่องนี้อย่างน้อยสัปดาห์ละสองครั้ง ลูกค้าโทรมาด้วยความหงุดหงิด เนื่องจากหมุดของพวกเขาขาดระหว่างการตั้งค่า นี่คือสิ่งที่เราพบ:

ปัญหา #1: วัสดุไม่ถูกต้องสำหรับแอปพลิเคชัน

งานสแตนเลสแข็งตัวเร็ว มันแข็งแกร่งแต่ก็ไม่ให้อภัย หากคุณฝังสเตนเลสลงในรูที่แน่นหนาด้วยแรงดันสูง โลหะจะแข็งตัวก่อนจะม้วนได้ และจะแตกร้าวด้วย การเปลี่ยนไปใช้เหล็กกล้าคาร์บอนต่ำหรือทองเหลืองมักจะแก้ปัญหาได้ทันที พวกมันเหนียวกว่า และพวกมันไม่ต่อสู้กลับด้วยวิธีเดียวกัน

ปัญหา #2: ความลึกของโพรงลึกเกินไป

หากช่องเกิน 55% ของความยาวลำกล้อง แสดงว่าผนังที่เหลือบางเกินไปที่จะรองรับการกลิ้ง โลหะพับแทนม้วน เราวัดความลึกของโพรงในทุกบทความแรก และสามารถปรับได้ถึง 45–50% หากนั่นคือสิ่งที่คุณต้องการ

ปัญหา #3: แรงในการตั้งค่าสูงเกินไป

คุณกำลังใช้ดีไซน์แบบกึ่งกลวง แต่กลับตั้งค่าเหมือนว่ามันมั่นคง หมุดย้ำแข็งต้องใช้แรง สิ่งเหล่านี้ต้องการความประณีต หากตั้งแรงกดไว้สูงเกินไป ผนังกลวงจะแตกร้าว เราขอแนะนำให้ลดแรงลง 30% เมื่อคุณเปลี่ยนจากทึบเป็นกึ่งกลวง จากนั้นจึงปรับจากจุดนั้น

ปัญหา #4: ความยาวลำกล้องสั้นเกินไป

อันนี้เป็นเรื่องธรรมดาอย่างน่าประหลาดใจ ความยาวลำกล้องควรยาวกว่าความหนาของปึกวัสดุทั้งหมด 1.5–2.0 มม. ถ้ามันสั้นเกินไป ส่วนที่เป็นกลวงจะยื่นออกมาก่อนที่จะเกิดการกอด และคุณจะได้ข้อต่อที่อ่อนแอ ส่งกองวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวที่แน่นอนให้

ของจริง: หมุดย้ำ 250,000 อัน ไม่มีรอยแตก

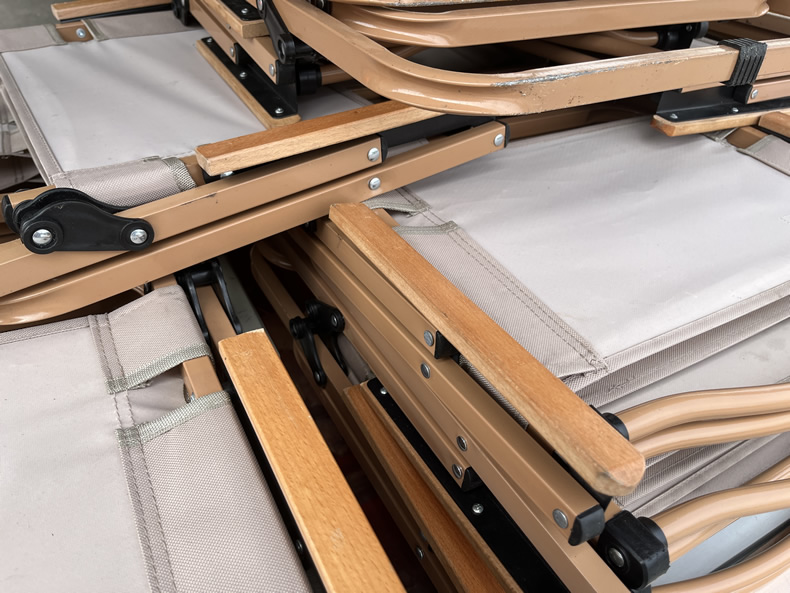

เราทำงานร่วมกับผู้ผลิตเฟอร์นิเจอร์เมื่อปีที่แล้ว พวกเขากำลังทำเก้าอี้พับและใช้หมุดย้ำแข็งสำหรับบานพับแบบกรรไกร อัตราการปฏิเสธอยู่ที่ 6–7% หมุดย้ำแข็งทำให้บูชไนลอนแตก พวกเขาต้องการโซลูชันที่ช่วยให้สามารถรักษาความเร็วในการผลิตโดยไม่ต้องทิ้งชิ้นส่วน

เราจัดหาหมุดย้ำกึ่งกลวงที่ทำจากเหล็กชุบสังกะสี - ก้าน 4.0 มม., หัวกลม 7.0 มม., ความยาวลำกล้อง 10.0 มม. โพรงนี้ลดแรงการตั้งค่าจาก 3.5 ตันเหลือ 1.0 ตัน รอยแตกก็หยุดลง อย่างสมบูรณ์.

พวกเขาทดสอบ 1,000 ชิ้นกับเก้าอี้ 500 ตัว ใช้งานรอบการปรับ 50,000 รอบ และไม่มีความล้มเหลวเลย ปัจจุบันพวกเขาสั่งซื้อหมุดย้ำกึ่งกลวงจำนวน 250,000 ชิ้นต่อปีจาก Nuote Metals และอัตราการปฏิเสธอยู่ที่ต่ำกว่า 0.3%

อีกอันหนึ่ง: หมุดย้ำ 300,000 อันสำหรับชั้นวางอะลูมิเนียม

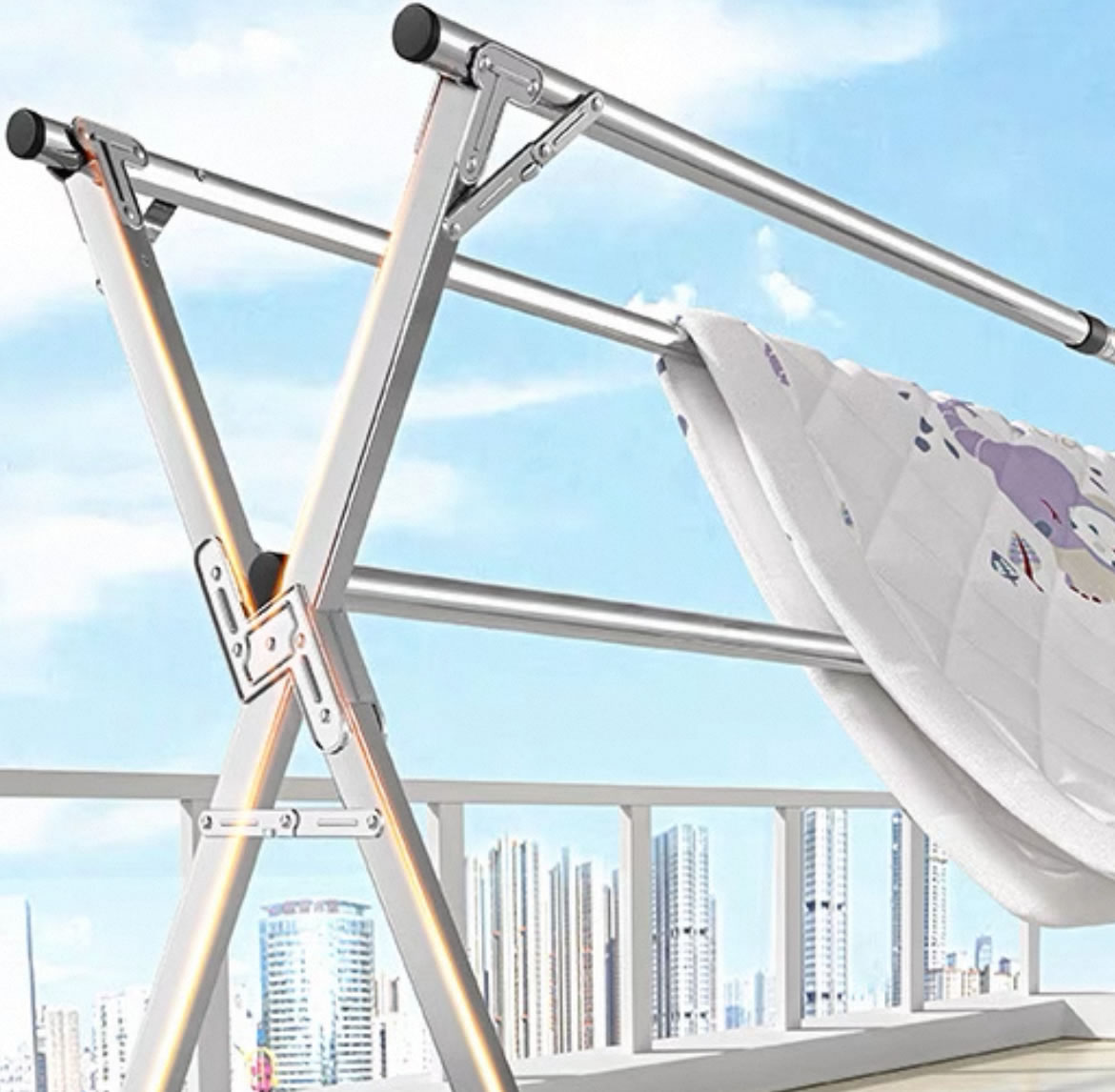

ผู้ผลิตราวตากผ้าอะลูมิเนียมประสบปัญหาที่แตกต่างออกไป หมุดอะลูมิเนียมตันใช้งานได้ แต่สายการประกอบช้า แรงในการตั้งค่าสูงหมายถึงการตั้งค่าการกดอย่างระมัดระวัง และการวางแนวที่ไม่ตรงจะทำให้ท่อบางบิดเบี้ยว

เราให้หมุดอะลูมิเนียมกึ่งกลวงแก่พวกเขา: ก้าน 4.0 มม., หัวกลม 7.0 มม., ความยาวลำกล้อง 10.0 มม. จบธรรมดา ไม่มีอะไรแฟนซี

แรงการตั้งค่าลดลง 60% ความบิดเบี้ยวก็หายไป ความเร็วในการประกอบเพิ่มขึ้น 35% พวกเขาทดสอบหมุดย้ำ 1,000 ตัวบนชั้นวาง 500 ตัว ปั่น 10,000 รอบด้วยน้ำหนัก 15 กก. และไม่มีการคลายตัว ตอนนี้พวกเขาสั่งซื้อจากเราปีละ 300,000 ชิ้น

สิ่งที่เราสร้างขึ้นจริง

หมุดย้ำกึ่งกลวงจาก Nuote Metals มีดังต่อไปนี้:

• เส้นผ่านศูนย์กลางของก้าน:1.5 มม. ถึง 8.0 มม
• วัสดุ: เหล็กคาร์บอนต่ำ สแตนเลส (304/316) ทองเหลือง (C2680) ทองแดง (C11000) อลูมิเนียม (5052/5056)
• รูปแบบหัว:กลม แบน วงรี โครงถัก กระทะ อเนกประสงค์ เห็ด หัวเทเปอร์
• เสร็จสิ้น:ชุบสังกะสี, แบล็กออกไซด์, พาสซีฟ, แล็กเกอร์, ชุบนิกเกิล, แอนทีค, อโนไดซ์, ธรรมดา

ความยาวที่กำหนดเองทั้งหมด ไม่มีอะไรออกจากชั้นวาง เพราะทุกการใช้งานมีความแตกต่างกัน

กระบวนการ: สิ่งที่เราตรวจสอบ และเพราะเหตุใด

เราไม่ทำการทดสอบเป็นกลุ่มแบบสุ่ม ทุกชุดต้องผ่านสิ่งนี้:

• ลวดขาเข้า – มีการตรวจสอบเส้นผ่านศูนย์กลางและความแข็งก่อนการผลิต สเปกโตรมิเตอร์ตรวจสอบองค์ประกอบของวัสดุ หากคอยล์ไม่ตรงสเปค เราจะปฏิเสธก่อนที่คอยล์จะกด
• บทความแรก – หมุดย้ำ 10 อันที่วัดด้วยเครื่องเปรียบเทียบเชิงแสง ได้รับการตรวจสอบทุกมิติแล้ว ไม่ว่าจะเป็นก้าน หัว ความยาวลำกล้อง ความลึกของโพรง
• อยู่ระหว่างดำเนินการ – หมุดย้ำ 5 อันทุกๆ 500 ชิ้น ตรวจสอบขนาดที่สำคัญด้วยคาลิปเปอร์แบบดิจิทัล การดริฟท์ใดๆ ก็ตามจะหยุดการกด
• การทดสอบการตั้งค่า – ทุกๆ 2,000 ชิ้น เราจะใส่ 3 ชิ้นไว้เป็นตัวอย่างวัสดุจริงของคุณ เราตรวจสอบการยึดเกาะเพื่อดูความสมมาตร ความแน่น และการแตกร้าว
• การเรียงลำดับขั้นสุดท้าย – การตรวจสอบด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง

ความอดทนที่เรายึดถือ:

สิ่งที่คุณได้รับเมื่อคุณสั่งซื้อ

เมื่อหมุดของคุณมาถึง คุณจะได้รับบันทึกที่สมบูรณ์:

• ใบรับรองวัสดุ – องค์ประกอบทางเคมีและคุณสมบัติแรงดึงจากขดลวดเดิม ติดตามเลขความร้อนได้
• เอกสารการตรวจสอบ – การวัดหมุด 10 ตัวตามจริงจากชุดงานของคุณ ไม่ใช่ "อยู่ในเกณฑ์ที่ยอมรับได้" ซึ่งเป็นตัวเลขจริง
• ใบรับรองการเสร็จสิ้น – ความหนาของการชุบที่ตรวจสอบโดย XRF (ถ้ามี)
• เอกสารการปฏิบัติตามข้อกำหนด – ลงนามโดยผู้จัดการ QA ของเรา พร้อมหมายเลขชุดงานที่ไม่ซ้ำกัน

เราเก็บสำเนาไว้เป็นเวลาห้าปี คุณควรเก็บของคุณไว้ด้วย

คำถามสามข้อที่เราได้รับจริงๆ

ถาม: "กึ่งกลวงและครึ่งท่อแตกต่างกันอย่างไร"

ตอบ: ไม่มีอะไร พวกเขาเป็นผลิตภัณฑ์เดียวกัน ชื่อสองชื่อสำหรับตัวยึดแบบเดียวกัน ได้แก่ หมุดย้ำที่มีช่องตื้นที่ส่วนท้าย บางอุตสาหกรรมใช้คำเดียว บ้างใช้คำอื่น เราทำทั้งสองอย่าง

ถาม: "ฉันสามารถใช้อุปกรณ์เหล่านี้กลางแจ้งได้หรือไม่"

ตอบ: ใช่ ด้วยการจบสกอร์ที่ถูกต้อง สำหรับการใช้งานกลางแจ้ง เราขอแนะนำ:

• หมุดย้ำกึ่งกลวงทำจากสเตนเลสสตีล (304 หรือ 316) พร้อมผิวเคลือบเพื่อความทนทานต่อการกัดกร่อนอย่างถาวร
• เหล็กชุบสังกะสีพร้อมโครเมตสีเหลือง ทนต่อละอองเกลือได้นาน 96 ชั่วโมง
• อะลูมิเนียมพร้อมผิวเคลือบอโนไดซ์สำหรับการประกอบกลางแจ้งน้ำหนักเบา

ถาม: "ฉันจะเลือกความยาวลำกล้องที่ถูกต้องได้อย่างไร"

ตอบ: ความยาวลำกล้อง = ความหนาของปึกวัสดุ + 1.5–2.0 มม. หากคุณเชื่อมแผ่นขนาด 2 มม. สองแผ่น (รวม 4 มม.) ให้เลือกความยาวลำกล้อง 5.5–6.0 มม. สั้นเกินไปและการกอดก็อ่อนแอ นานเกินไปและกระบอกก็ยับยู่ยี่ ส่งกองวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวที่แน่นอนให้

Nuote Metals - ตงกวน ประเทศจีน ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีตัวอย่างฟรี ติดต่อเราพร้อมระบุข้อมูลจำเพาะของคุณ—เราจะตอบกลับภายใน 24 ชั่วโมงพร้อมค่าเครื่องมือ (ถ้ามี) ราคาชิ้นส่วน และเวลาดำเนินการ
