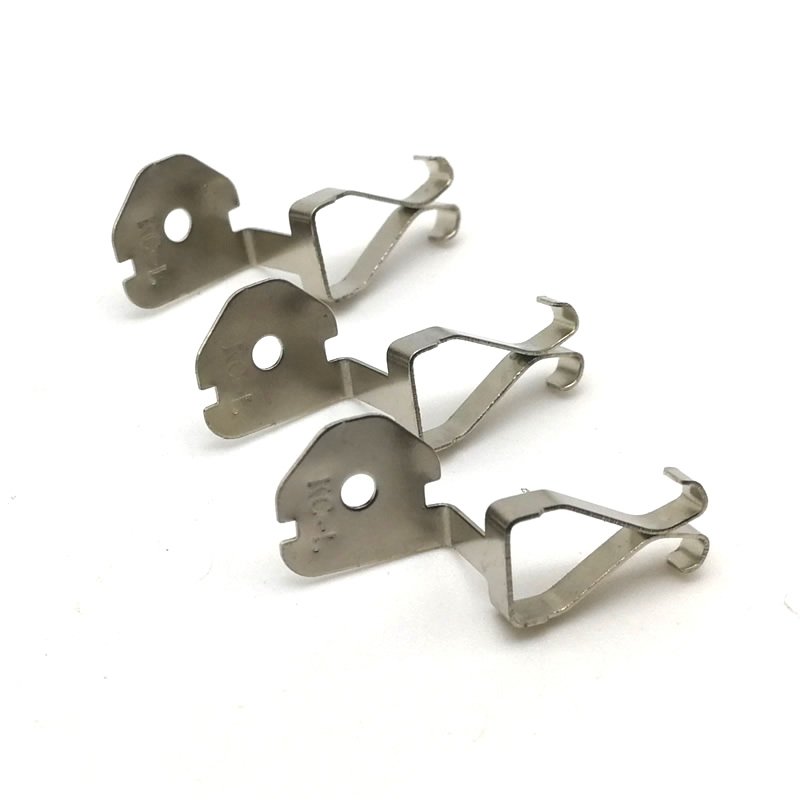

ชิ้นส่วนปั๊มสแตนเลส

สำหรับส่วนประกอบที่ต้องสัมผัสกับความชื้น สารเคมี หรืออุณหภูมิที่สูงมาก การเลือกใช้วัสดุถือเป็นสิ่งสำคัญชิ้นส่วนปั๊มสแตนเลสให้ความต้านทานการกัดกร่อนและความแข็งแรงทางกลที่เหล็กกล้าคาร์บอนธรรมดาไม่สามารถเทียบได้ ทำให้เป็นมาตรฐานสำหรับการใช้งานทางการแพทย์ การแปรรูปอาหาร ทางทะเล และสถาปัตยกรรม

นูเต้ เมทัลส์เชี่ยวชาญในการผลิตชิ้นส่วนปั๊มขึ้นรูปสแตนเลสจากเกรดออสเทนนิติก (304, 316), เฟอร์ริติก (430) และมาร์เทนซิติก (410, 420) กระบวนการปั๊มของเราได้รับการปรับให้เหมาะสมเพื่อเอาชนะความท้าทายเฉพาะในการทำงานกับเหล็กสเตนเลส ได้แก่ การชุบแข็งชิ้นงาน ความต้านทานแรงดึงสูง และการสึกหรอของเครื่องมือ

ชิ้นส่วนปั๊มขึ้นรูปสแตนเลสคืออะไร?

ชิ้นส่วนปั๊มขึ้นรูปสแตนเลสเป็นส่วนประกอบโลหะที่ผลิตโดยการป้อนขดลวดหรือแผ่นสแตนเลสผ่านเครื่องปั๊มที่ติดตั้งแม่พิมพ์แบบกำหนดเอง กระบวนการตัด โค้ง ขึ้นรูป หรือดึงวัสดุให้เป็นรูปทรงที่เสร็จแล้ว

ชิ้นส่วนปั๊มขึ้นรูปจากสแตนเลสต่างจากเหล็กเหนียวตรงที่มีโครเมียมอย่างน้อย 10.5% ซึ่งสร้างชั้นออกไซด์แบบพาสซีฟที่ต้านทานการเกิดสนิมและการย้อมสี ชั้นที่ซ่อมแซมตัวเองได้นี้ทำให้สเตนเลสสตีลเหมาะสำหรับการใช้งานที่ต้องการความสะอาด อายุการใช้งานยาวนาน และทนทานต่อสภาพแวดล้อมที่รุนแรง

นูเต้ เมทัลส์ผลิตชิ้นส่วนปั๊มขึ้นรูปสแตนเลสในสามตระกูลหลัก:

--ออสเทนนิติก (304, 316) – ที่พบมากที่สุด ไม่เป็นแม่เหล็ก และขึ้นรูปได้ดีเยี่ยม

--เฟอริติก (430) – แม่เหล็ก ต้นทุนต่ำ ทนต่อการกัดกร่อนได้ดี

--Martensitic (410, 420) – แข็งตัวด้วยการอบชุบ ทนต่อการสึกหรอ

เหตุใดจึงเลือก Nuote Metals สำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลส

ความเชี่ยวชาญด้านวัสดุ

สแตนเลสมีพฤติกรรมแตกต่างจากเหล็กกล้าคาร์บอน วิศวกรของ Nuote Metals เข้าใจ:

อัตราการแข็งตัวของงาน – สเตนเลส 304 แข็งตัวอย่างรวดเร็วระหว่างการขึ้นรูป ต้องใช้การออกแบบเครื่องมือและการหล่อลื่นอย่างระมัดระวัง

ลักษณะการสปริงกลับ – ความแข็งแรงของผลผลิตที่สูงขึ้นหมายความว่าเหล็กสเตนเลสจะกลับคืนสู่รูปร่างเดิมมากกว่าเหล็กเหนียว

แนวโน้มการครูด – เหล็กกล้าไร้สนิมสามารถเกาะติดกับพื้นผิวเครื่องมือภายใต้แรงกดได้ ซึ่งต้องใช้แม่พิมพ์ขัดเงาและการเคลือบแบบพิเศษ

เครื่องมือเฉพาะด้านสำหรับสเตนเลส

แม่พิมพ์ของเราสำหรับคุณสมบัติชิ้นส่วนปั๊มสแตนเลส:

เหล็กกล้าเครื่องมือคาร์ไบด์หรือ D2 – ทนทานต่อการสึกหรอจากการเสียดสีจากสเตนเลส

การเคลือบ TiN หรือ TiCN – ลดการเสียดสีและการครูด

รัศมีกว้าง – ป้องกันการแตกร้าวที่ส่วนโค้ง

ระยะห่างที่แม่นยำ – 8–12% ต่อด้าน (เทียบกับ 5–8% สำหรับเหล็กเหนียว)

ข้อมูลจำเพาะทางเทคนิคของชิ้นส่วนปั๊มสแตนเลส นูเต้ เมทัลส์

เกรดสแตนเลสที่มีจำหน่าย

ความสามารถด้านมิติ

นูเต้ เมทัลส์ผลิตชิ้นส่วนปั๊มสแตนเลสตลอดช่วงขนาดที่กว้าง

กระบวนการปั๊มขึ้นรูปสำหรับเหล็กกล้าไร้สนิม

สมบัติทางกลหลังการตอกตะปู

หมายเหตุ: ชิ้นส่วนปั๊มขึ้นรูปสแตนเลสอาจแข็งตัวระหว่างการขึ้นรูป ระบุ “อบอ่อนหลังจากการปั๊ม” หากต้องการสภาพที่นุ่มนวล

การตกแต่งพื้นผิวสำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลส

นูเต้ เมทัลส์นำเสนอการเคลือบเงาภายหลังการปั๊มหลายครั้งเพื่อปรับปรุงรูปลักษณ์หรือฟังก์ชัน

การเสร็จสิ้นทางกล

การเคลือบและการบำบัด (หายากสำหรับสเตนเลส แต่มี)

การใช้ชิ้นส่วนปั๊มขึ้นรูปสแตนเลส

วัสดุของ นูเต้ เมทัลส์ชิ้นส่วนปั๊มสแตนเลสไปยังอุตสาหกรรมที่ต้องการสุขอนามัย ความทนทาน และความต้านทานการกัดกร่อน

การแพทย์และการดูแลสุขภาพ

ที่จับและขากรรไกรของเครื่องมือผ่าตัด (ช่องว่างที่ประทับตรา)

ส่วนประกอบทดลองการปลูกถ่ายกระดูกและข้อ

ถาดฆ่าเชื้อแผ่นเจาะรู

แชสซีอุปกรณ์การวินิจฉัย

ฮาร์ดแวร์เตียงในโรงพยาบาลและสลัก

การแปรรูปอาหารและเครื่องดื่ม

ข้อต่อโซ่สายพานลำเลียง

รีเทนเนอร์ไดอะแฟรมปั๊ม

ขายึดใบมีดผสม

ส่วนประกอบหัวฉีดเติม

ที่หนีบและหน้าแปลนท่อสุขาภิบาล

ทะเลและนอกชายฝั่ง

ฐานคลีทเรือและบานพับ

แผ่นหลังฮาร์ดแวร์ดาดฟ้า

แคลมป์ระบบไอเสีย (เกรด 316)

เรือนกรองน้ำเค็ม

ชิ้นส่วนตู้ไฟฟ้านอกชายฝั่ง

ยานยนต์และยานพาหนะเพื่อการพาณิชย์

ปะเก็นท่อร่วมไอเสีย

ตัวยึดระบบเชื้อเพลิง

แผงกันความร้อนเทอร์โบ

ส่วนประกอบแขนปัดน้ำฝน (สแตนเลส 430)

วงแหวนผูกเตียงรถบรรทุก

เคมีภัณฑ์และอุตสาหกรรม

ตัวยึดตัวกระตุ้นวาล์ว

แผ่นสึกหรอของปั๊ม

รองรับที่อยู่อาศัยตัวกรอง

เปลือกอุปกรณ์ห้องปฏิบัติการ

ส่วนประกอบเกจวัดความดัน

การประกันคุณภาพสำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลส – EEAT ในทางปฏิบัติ

นูเต้ เมทัลส์ใช้โปรโตคอลคุณภาพที่เข้มงวดกับสแตนเลสโดยเฉพาะ

ประสบการณ์กับการแข็งตัวของงาน

วิศวกรปั๊มขึ้นรูปของเรามีประสบการณ์มากกว่า 10 ปีกับสเตนเลสออสเทนนิติก เราใช้การวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) เพื่อคาดการณ์การผอมบางและการแตกร้าวที่ส่วนโค้ง โดยปรับรูปทรงของแม่พิมพ์เพื่อรักษาความหนาขั้นต่ำไว้

ความเชี่ยวชาญในการทดสอบการกัดกร่อน

สำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลสสำหรับสภาพแวดล้อมที่รุนแรง เรานำเสนอ:

การทดสอบสเปรย์เกลือ (ASTM B117) – 200 ถึง 1,000 ชั่วโมง ขึ้นอยู่กับเกรด

การตรวจสอบทู่ – การทดสอบคอปเปอร์ซัลเฟตหรือเฟอร์รอกซิลตาม ASTM A967

การทดสอบการกัดกร่อนตามขอบเกรน – สำหรับชิ้นส่วนสเตนเลสแบบเชื่อม (ASTM A262)

ความน่าเชื่อถือผ่านมาตรฐาน

ชิ้นส่วนปั๊มสแตนเลสของเราเป็นไปตาม:

ASTM A240/A240M – มาตรฐานสำหรับแผ่น/แผ่นสเตนเลส

ISO 9001:2015 – การจัดการคุณภาพ

ISO 13485 – คุณภาพอุปกรณ์การแพทย์ (ตามคำขอ)

การปฏิบัติตามข้อกำหนดของ FDA – สำหรับการใช้งานที่ต้องสัมผัสกับอาหาร (การรับรองวัสดุ)

ไว้วางใจผ่านการตรวจสอบย้อนกลับ

ชิ้นส่วนปั๊มขึ้นรูปสแตนเลสทุกชุดจาก Nuote Metals ประกอบด้วย:

ใบรับรองการทดสอบโรงงาน (MTC) – คุณสมบัติทางเคมีและทางกล

รายงานการตรวจสอบ – มิติหลักพร้อมค่าที่วัดได้จริง

ใบรับรองการทำทู่ (หากใช้) – วันที่ วิธี ผลการทดสอบ

ชิ้นส่วนตัวอย่าง – จัดส่ง 10 ชิ้นก่อนการเปิดตัวการผลิต

ความท้าทายทั่วไปในชิ้นส่วนปั๊มขึ้นรูปสแตนเลส และวิธีที่ Nuote Metals แก้ปัญหาได้

คำถามที่พบบ่อยเกี่ยวกับชิ้นส่วนปั๊มขึ้นรูปสแตนเลส

ด้านล่างนี้คือคำถามทางเทคนิคที่พบบ่อยที่สุดที่ Nuote Metals ได้รับเกี่ยวกับชิ้นส่วนปั๊มสแตนเลส.

คำถามที่ 1: สแตนเลส 304 และ 316 สำหรับชิ้นส่วนปั๊มสแตนเลสแตกต่างกันอย่างไร ฉันควรเลือกอันไหน?

ตอบ: ความแตกต่างที่สำคัญคือเนื้อหาโมลิบดีนัม สแตนเลส 304 ประกอบด้วยโครเมียม 18% และนิกเกิล 8% ให้ความต้านทานการกัดกร่อนทั่วไปดีเยี่ยม 316 เติมโมลิบดีนัม 2–3% ซึ่งช่วยเพิ่มความต้านทานต่อคลอไรด์ได้อย่างมาก (น้ำเค็ม เกลือละลายน้ำแข็ง สารฟอกขาว) สำหรับการปั๊มชิ้นส่วนสแตนเลสที่ใช้ในอาคารหรือในน้ำจืด 304 ก็เพียงพอและประหยัดกว่า สำหรับสภาพแวดล้อมทางทะเล การใช้งานกลางแจ้งชายฝั่ง โรงงานเคมีที่ต้องจัดการคลอไรด์ หรือการแปรรูปอาหารที่มีน้ำเกลือเค็ม Nuote Metals แนะนำให้ใช้ 316 โปรดทราบว่า 316 มีราคาแพงกว่า 304 ประมาณ 15-20% และมีความสามารถในการขึ้นรูปต่ำกว่าเล็กน้อย (ต้องใช้รัศมีการโค้งงอที่กว้างกว่า) หากชิ้นส่วนปั๊มขึ้นรูปสแตนเลสของคุณจะถูกเชื่อม เราขอแนะนำ 304L หรือ 316L (รุ่นคาร์บอนต่ำ) เพื่อป้องกันอาการแพ้และการกัดกร่อนตามขอบเกรนในบริเวณที่ได้รับผลกระทบจากความร้อน

คำถามที่ 2: Nuote Metals ป้องกันการครูดเมื่อปั๊มชิ้นส่วนสแตนเลสได้อย่างไร เหตุใดการกลั้นจึงเป็นปัญหา?

ตอบ: Galling คือการถ่ายโอนวัสดุสแตนเลสด้วยการเชื่อมเย็นไปยังพื้นผิวแม่พิมพ์ เกิดขึ้นเนื่องจากชั้นพาสซีฟออกไซด์บนสเตนเลสสามารถทะลุได้ภายใต้ความกดดัน ทำให้โลหะเปลือยสัมผัสกับโลหะได้ การครูดทำให้เกิดพื้นผิวชิ้นส่วนที่หยาบ การเลื่อนของมิติ และความล้มเหลวของแม่พิมพ์ในที่สุด Nuote Metals ป้องกันการกัดเข้าชิ้นส่วนปั๊มสแตนเลสผ่าน 3 วิธี อันดับแรก เราใช้เม็ดมีดแม่พิมพ์คาร์ไบด์ขัดเงาให้มี Ra 0.1 µm หรือดีกว่า พื้นผิวที่เรียบกว่าจะช่วยลดจุดยึดเกาะ ประการที่สอง เราใช้การเคลือบ PVD (TiN หรือ TiCN) กับการเจาะและการขึ้นรูปเครื่องมือ ทำให้เกิดอุปสรรคที่มีความแข็งและมีแรงเสียดทานต่ำ ประการที่สาม เราเลือกสารหล่อลื่นแรงดันสูงที่ปราศจากคลอรีนซึ่งผลิตขึ้นมาโดยเฉพาะสำหรับสเตนเลสออสเทนนิติก สำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลสในปริมาณมาก เรายังใช้ระบบหล่อลื่นขนาดเล็กอัตโนมัติที่ใช้น้ำมันใหม่ในทุกจังหวะ หากการครูดยังคงเกิดขึ้น เซ็นเซอร์ในแม่พิมพ์ของเราจะตรวจจับแรงลอกที่เพิ่มขึ้นและหยุดการกดโดยอัตโนมัติ

คำถามที่ 3: คุณสามารถผลิตชิ้นส่วนปั๊มขึ้นรูปสแตนเลสที่ไม่มีเสี้ยนบนขอบตัดได้หรือไม่? ความสูงของเสี้ยนมาตรฐานของคุณคือเท่าใด?

ตอบ: ขอบที่ไม่มีเสี้ยนนั้นเป็นไปไม่ได้ในทางเทคนิคกับการปั๊มแบบธรรมดา เนื่องจากการตัดจะทำให้เกิดสันนูนเล็กๆ อยู่ด้านหนึ่งเสมอ อย่างไรก็ตาม Nuote Metals ควบคุมเสี้ยนได้อย่างแน่นหนา ขีดจำกัดการยอมรับมาตรฐานของเราสำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลสคือความสูงของเสี้ยน ≤ 5% ของความหนาของวัสดุ (เช่น สูงสุด 0.05 มม. สำหรับวัสดุหนา 1.0 มม.) สำหรับการใช้งานที่ต้องการไม่มีครีบเป็นหลัก (เช่น ชิ้นส่วนที่สัมผัสกับเนื้อเยื่อของมนุษย์หรือฉนวนลวดที่ละเอียดอ่อน) เรานำเสนอการลบคมขั้นที่สองโดยใช้การขัดแบบสั่น (ขจัดครีบลงเหลือ ≤0.02 มม. และเพิ่มรัศมีขอบเล็กน้อย) หรือการขัดเงาด้วยไฟฟ้า (ละลายไมโครครีบทางเคมีและปรับปรุงผิวสำเร็จ) ระบุ “ไม่มีขอบคม” หรือ “เสี้ยนสูงสูงสุด 0.03 มม.” บนภาพวาดของคุณ สำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลสปริมาณมากที่ไม่สามารถยอมรับการเกิดครีบได้ เราสามารถแนะนำให้ทำการปั๊มขึ้นรูปแบบละเอียด (กระบวนการทางเลือก) หรือการเจียระไนขั้นที่สอง แม้ว่าทั้งสองอย่างจะมีค่าใช้จ่ายเพิ่มก็ตาม ติดต่อ Nuote Metals เพื่อแจ้งข้อกำหนดขีดจำกัดเสี้ยนของคุณเพื่อประเมินความเป็นไปได้

คำถามที่ 4: ชิ้นส่วนปั๊มขึ้นรูปสแตนเลสจำเป็นต้องมีกระบวนการทู่หลังจากการปั๊มหรือไม่? จำเป็นเมื่อใด?

ตอบ: การทำทู่เป็นการบำบัดทางเคมีที่จะขจัดอนุภาคเหล็กอิสระออกจากพื้นผิวชิ้นส่วนปั๊มสแตนเลส. ในระหว่างการปั๊ม เครื่องมือสามารถถ่ายโอนอนุภาคเหล็กขนาดเล็กมากไปยังชิ้นส่วนได้ อนุภาคเหล็กเหล่านี้สามารถเกิดสนิมได้ ทำให้เกิดรอยเปื้อนสีแดงซึ่งส่งผลต่อความต้านทานการกัดกร่อน ทู่จะละลายอนุภาคเหล่านี้โดยไม่ทำลายสเตนเลสสตีลที่อุดมด้วยโครเมียม Nuote Metals แนะนำให้ใช้ฟิล์มสำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลสที่ใช้ในอุปกรณ์ทางการแพทย์ การสัมผัสกับอาหาร สภาพแวดล้อมทางทะเล หรือการใช้งานใดๆ ที่ไม่สามารถยอมรับการเกิดสนิมได้ ASTM A967 กำหนดให้ต้องมีการทำทู่สำหรับข้อกำหนดทางการแพทย์และการบินและอวกาศบางประการ สำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลสอุตสาหกรรมทั่วไป (เช่น ฉากยึด แคลมป์ กล่องหุ้ม) ที่ใช้ในอาคาร การทำฟิล์มมักเป็นทางเลือก เราสามารถจัดหาชิ้นส่วนตามที่มีการประทับตราหรือแบบทู่ กลุ่มผลิตภัณฑ์ทู่ของเราใช้กรดซิตริก (เป็นมิตรต่อสิ่งแวดล้อม) และรวมถึงการทดสอบเพื่อการตรวจสอบตามมาตรฐาน ASTM A967

เหตุใดจึงต้องร่วมมือกับ Nuote Metals สำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลส

การเลือกซัพพลายเออร์ที่เหมาะสมสำหรับชิ้นส่วนปั๊มขึ้นรูปสแตนเลสต้องใช้ความเชี่ยวชาญในด้านพฤติกรรมของวัสดุ การออกแบบเครื่องมือ และขั้นตอนหลังการประมวลผล ข้อเสนอของ Nuote Metals:

กว่า 10 ปีในการปั๊มสแตนเลสโดยเฉพาะ

เกรดในสต็อก – 304, 304L, 316, 316L, 430, 410, 301

การทำทู่ภายในองค์กร – กลุ่มกรดซิตริกพร้อมการทดสอบเพื่อการตรวจสอบ

ความคลาดเคลื่อน ±0.05 มม. – สำหรับคุณสมบัติที่สำคัญ

ปริมาณตั้งแต่ 1,000 ถึง 5,000,000+ ชิ้น

การตรวจสอบ DFM ฟรี – สำหรับการออกแบบชิ้นส่วนปั๊มขึ้นรูปสแตนเลสใหม่

โปรแกรมตัวอย่าง – ฟรี 20 ชิ้นจากเครื่องมือการผลิต

ตรวจสอบย้อนกลับได้เต็มรูปแบบ – ใบรับรองโรงงานและรายงานการตรวจสอบในทุกคำสั่งซื้อ

ติดต่อนูเต้ เมทัลส์วันนี้เพื่ออัปโหลดรูปวาดของคุณหรือหารือเกี่ยวกับข้อกำหนดชิ้นส่วนปั๊มสแตนเลสของคุณ
