ชิ้นส่วนโลหะประทับตรา

ในการผลิตสมัยใหม่ มีเพียงไม่กี่กระบวนการที่ให้ความเร็ว ความสม่ำเสมอ และความคุ้มค่าของการปั๊มโลหะ เมื่อส่วนประกอบที่จำหน่ายทั่วไปไม่สามารถตอบสนองความต้องการด้านการออกแบบที่เป็นเอกลักษณ์ ชิ้นส่วนโลหะที่ประทับตราแบบกำหนดเองจะให้รูปทรง วัสดุ และคุณลักษณะด้านประสิทธิภาพที่แน่นอนที่จำเป็นสำหรับการประกอบชิ้นส่วนที่มีความสำคัญต่อภารกิจ

นูเต้ เมทัลส์ได้ส่งมอบโซลูชั่นการปั๊มเกรดวิศวกรรมมานานกว่าทศวรรษ ชิ้นส่วนโลหะประทับตราแบบกำหนดเองของเรารองรับอุตสาหกรรมต่างๆ รวมถึงยานยนต์ อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ พลังงานทดแทน และอุปกรณ์อุตสาหกรรม ซึ่งความแม่นยำและความสามารถในการทำซ้ำนั้นไม่สามารถต่อรองได้

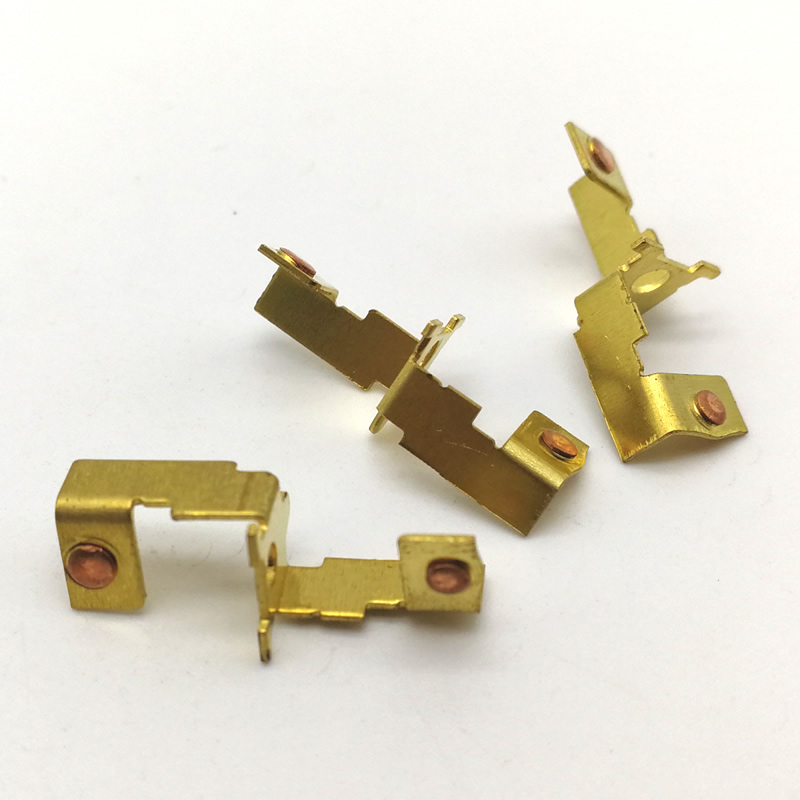

ชิ้นส่วนโลหะประทับแบบกำหนดเองคืออะไร?

ชิ้นส่วนโลหะประทับตราตามสั่งเป็นส่วนประกอบที่ผลิตโดยการป้อนขดลวดโลหะหรือแผ่นเปล่าผ่านเครื่องปั๊มขึ้นรูปที่ติดตั้งแม่พิมพ์ที่ออกแบบเป็นพิเศษ การกดจะใช้แรงสูงในการตัด งอ ขึ้นรูป หรือเจาะโลหะให้เป็นรูปร่างที่เสร็จแล้ว มักจะเป็นการตีครั้งเดียวหรือเป็นลำดับต่อเนื่อง

ชิ้นส่วนโลหะประทับตราแบบกำหนดเองแตกต่างจากชิ้นส่วนแคตตาล็อกมาตรฐานตรงที่ได้รับการออกแบบตามข้อกำหนดของลูกค้า ได้แก่:

รูปแบบรู ร่อง หรือช่องเจาะที่เป็นเอกลักษณ์

มุมโค้งงอและรัศมีเฉพาะ

ความคลาดเคลื่อนของมิติที่แคบ (ลงไปที่ ±0.05 มม.)

การเคลือบพื้นผิวหรือการเคลือบแบบพิเศษ

การผลิตปริมาณมากแต่มีคุณภาพสม่ำเสมอ

เหตุใดจึงเลือก Nuote Metals สำหรับชิ้นส่วนโลหะประทับตราตามสั่ง

ประสบการณ์ด้านวิศวกรรมในอุตสาหกรรมต่างๆ

นูเต้ เมทัลส์นำมาซึ่งประสบการณ์การประทับตราด้วยมือมากกว่าสิบปี ทีมวิศวกรของเราทำงานร่วมกับลูกค้าตั้งแต่ต้นแบบไปจนถึงการผลิต โดยเสนอข้อเสนอแนะด้านการออกแบบสำหรับการผลิต (DFM) เพื่อลดต้นทุนด้านเครื่องมือและปรับปรุงประสิทธิภาพของชิ้นส่วน

เครื่องมือภายในและการผลิตแม่พิมพ์

เราออกแบบและผลิตแม่พิมพ์ปั๊มขึ้นรูปเอง การบูรณาการในแนวดิ่งนี้ช่วยให้ระยะเวลารอคอยสินค้าเร็วขึ้น ลดต้นทุนเครื่องมือ และควบคุมคุณภาพสำหรับชิ้นส่วนโลหะที่ประทับตราแบบกำหนดเองได้อย่างสมบูรณ์

ปริมาณการผลิตที่ยืดหยุ่น

จำนวนต้นแบบ: 50–1,000 ชิ้น

การผลิตปริมาณน้อย: 10,000–50,000 ชิ้น

การผลิตปริมาณมาก: 10,000–1,000,000+ ชิ้น

ความสามารถทางเทคนิคสำหรับชิ้นส่วนโลหะประทับตราแบบกำหนดเอง

นูเต้ เมทัลส์ดำเนินกิจการโรงงานปั๊มขึ้นรูปที่ทันสมัยด้วยแท่นพิมพ์ตั้งแต่ 25 ตันถึง 200 ตัน ด้านล่างนี้คือรายละเอียดเกี่ยวกับความสามารถของเรา

ตัวเลือกวัสดุ

มีกระบวนการปั๊มขึ้นรูป

ความคลาดเคลื่อนมิติสำหรับชิ้นส่วนโลหะประทับตราแบบกำหนดเอง

นูเต้ เมทัลส์มีพิกัดความเผื่อต่ำโดยพิจารณาจากความหนาของวัสดุและรูปทรงของชิ้นส่วน

ขนาดชิ้นส่วนสูงสุด

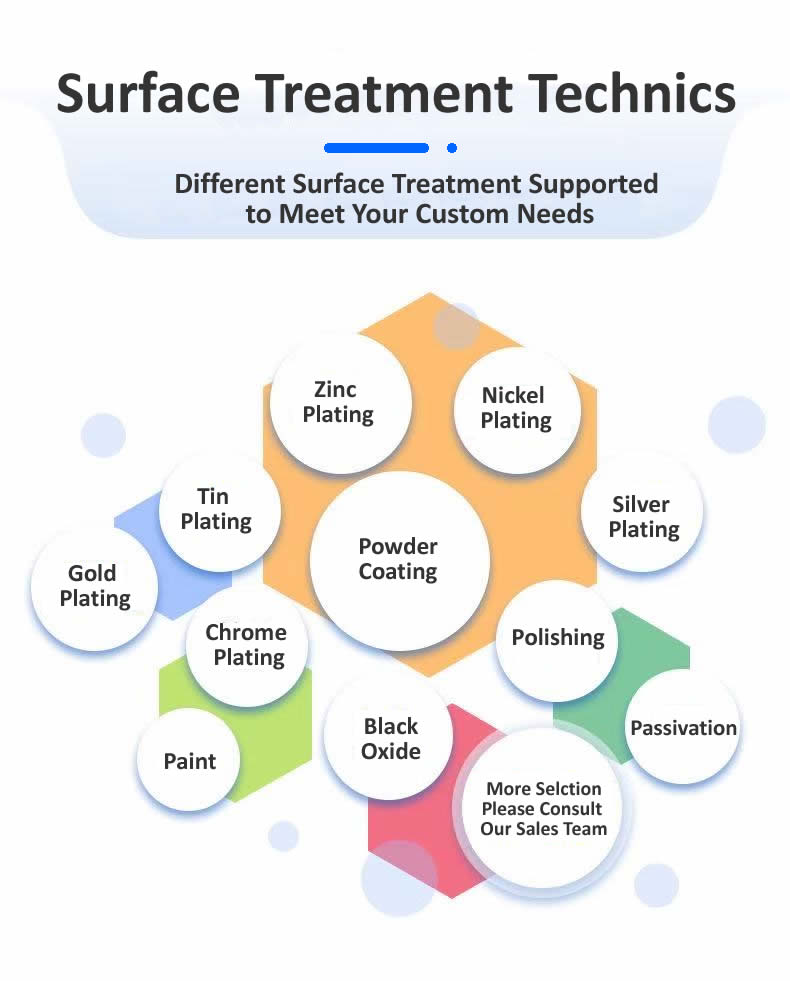

การตกแต่งพื้นผิวและการปฏิบัติการขั้นที่สอง

ชิ้นส่วนโลหะที่ประทับตราแบบกำหนดเองจำนวนมากจำเป็นต้องได้รับการดูแลภายหลังการประทับตรานูเต้ เมทัลส์เสนอบริการภายในและพันธมิตร

การชุบและการเคลือบ

การชุบสังกะสี – ทู่สีเหลือง น้ำเงิน หรือใส

ชุบนิกเกิล – เคลือบด้านหรือสว่าง

การชุบดีบุก – ความสามารถในการบัดกรีและการป้องกันการกัดกร่อน

การเคลือบสีฝุ่น – ตัวเลือกสี RAL ความหนา 60–120µm

อโนไดซ์ – ชิ้นส่วนอะลูมิเนียม ใสหรือสี (Type II)

ออกไซด์สีดำ – ชิ้นส่วนเหล็กทนต่อการกัดกร่อนเล็กน้อยและป้องกันแสงสะท้อน

ปฏิบัติการรองเครื่องกล

การต๊าปและเกลียว (ผ่านหรือรูตัน)

การขัดและการตกแต่งขอบ

การโลดโผนและการใส่ฮาร์ดแวร์ (น็อต, สตัด, สแตนออฟ)

การเชื่อม (เฉพาะจุด การฉายภาพ หรือเลเซอร์)

การอบชุบด้วยความร้อน (บรรเทาความเครียด การอบอ่อน)

การใช้งานชิ้นส่วนโลหะประทับตราแบบกำหนดเอง

นูเต้ เมทัลส์จัดหาชิ้นส่วนโลหะประทับตราแบบกำหนดเองให้กับอุตสาหกรรมที่หลากหลาย ด้านล่างนี้เป็นตัวอย่างที่เป็นตัวแทน

ยานยนต์และยานพาหนะไฟฟ้า

ขั้วต่อขั้วแบตเตอรี่

ขายึดสำหรับเซ็นเซอร์และชุดควบคุม

ส่วนประกอบของระบบ HVAC

การเสริมโครงที่นั่ง

กระป๋องโล่สำหรับการป้องกัน EMI/RFI

อิเล็กทรอนิกส์และโทรคมนาคม

ฝาครอบและเฟรมป้องกัน RF

แผ่นระบายความร้อนสำหรับเซมิคอนดักเตอร์กำลัง

หน้าสัมผัสแบตเตอรี่และคลิปสปริง

แชสซีและฉากยึดภายในสำหรับเซิร์ฟเวอร์

ตัวเรือนคอนเนคเตอร์ (มีชีลด์)

อุปกรณ์การแพทย์

ส่วนประกอบเครื่องมือผ่าตัด

กล่องหุ้มอุปกรณ์แบบฝังได้ (พร้อมวัสดุที่ผ่านการรับรอง)

วงเล็บอุปกรณ์วินิจฉัย

ถาดใส่ฆ่าเชื้อ

ช่องว่างของฮาร์ดแวร์ออร์โธปิดิกส์

พลังงานทดแทน

คลิปยึดแผงโซลาร์เซลล์และขั้วต่อราง

แชสซีอินเวอร์เตอร์และฉากยึดภายใน

ติดตั้งเซ็นเซอร์กังหันลม

บัสบาร์ระบบจัดเก็บพลังงานแบตเตอรี่

อุปกรณ์อุตสาหกรรม

ส่วนประกอบของปั๊มและวาล์ว

ชิมกระปุกเกียร์และสเปเซอร์

คู่มือระบบสายพานลำเลียง

กล่องหุ้มแผงควบคุม

แผ่นท่อร่วมลม

การประกันคุณภาพสำหรับชิ้นส่วนโลหะที่มีการประทับตราตามสั่ง – EEAT ในทางปฏิบัติ

นูเต้ เมทัลส์ปฏิบัติตามหลักการ EEAT ของ Google ผ่านกระบวนการที่จัดทำเป็นเอกสาร ความเชี่ยวชาญที่ผ่านการรับรอง และการรายงานคุณภาพที่โปร่งใส

มีประสบการณ์ด้านการออกแบบเครื่องมือ

วิศวกรเครื่องมือของเรามีประสบการณ์ในการออกแบบแม่พิมพ์เฉลี่ย 15 ปี เราใช้ซอฟต์แวร์ CAD/CAM (SolidWorks, AutoCAD) เพื่อจำลองลำดับการปั๊มก่อนตัดเหล็ก ช่วยลดการทดลองทำงานได้ถึง 40%

ความเชี่ยวชาญในการควบคุมกระบวนการ

การตรวจสอบบทความแรก (FAI) – รายงานมิติที่สมบูรณ์ตาม ASME Y14.5

การตรวจสอบ SPC – มิติข้อมูลที่สำคัญจะถูกติดตามระหว่างการดำเนินการผลิต

การตรวจสอบย้อนกลับของวัสดุ – ใบรับรองของโรงงานจะคงอยู่สำหรับชุดคอยล์แต่ละชุด

การวัดระหว่างกระบวนการ – ฟิกซ์เจอร์แบบเดินได้/ไม่เดินแบบแข็งสำหรับชิ้นส่วนที่มีปริมาณมาก

อำนาจผ่านการรับรอง

ISO 9001:2015 – ระบบการจัดการคุณภาพ

IATF 16949 – มาตรฐานคุณภาพยานยนต์ (ตามคำขอ)

RoHS & REACH – เอกสารการปฏิบัติตามข้อกำหนดสำหรับวัสดุทั้งหมด

การรายงานแร่ธาตุที่มีข้อขัดแย้ง – มีให้ตามความต้องการของลูกค้า

ไว้วางใจด้วยความโปร่งใส

สำหรับการจัดส่งชิ้นส่วนโลหะที่มีการประทับตราแบบกำหนดเองทุกครั้ง Nuote Metals จัดเตรียม:

ใบรับรองความสอดคล้อง (CoC)

รายงานการตรวจสอบมิติ (พร้อมค่าที่วัดได้)

การรับรองวัสดุ (รายงานการทดสอบโรงงาน)

รูปถ่ายของตัวแทนชิ้นส่วน

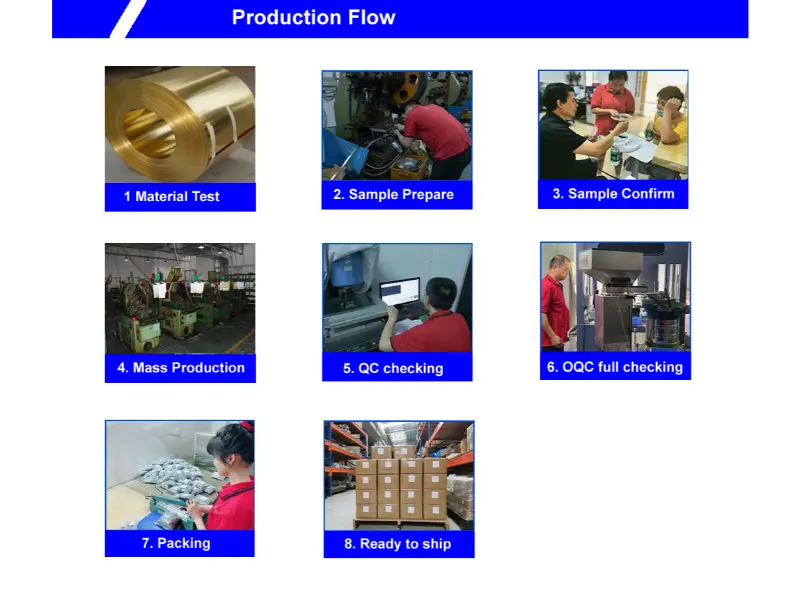

กระบวนการชิ้นส่วนโลหะประทับตราแบบกำหนดเองที่ นูเต้ เมทัลส์

จากแนวคิดไปจนถึงการส่งมอบ ขั้นตอนการทำงานของเราทำให้มั่นใจได้ถึงความสามารถในการคาดการณ์และคุณภาพ

ขั้นตอนที่ 1 – การออกแบบและการตรวจสอบ DFM

ลูกค้าจัดเตรียมภาพวาด 2 มิติหรือโมเดล 3 มิติ (STEP, IGES หรือ PDF)

วิศวกรของเราจะตรวจสอบความคลาดเคลื่อน รัศมี และการเลือกใช้วัสดุ

รายงาน DFM ที่ออกภายใน 2-3 วันทำการ

ขั้นตอนที่ 2 - การผลิตเครื่องมือ

การเลือกใช้เหล็กกล้าเครื่องมือ (D2, A2 หรือคาร์ไบด์สำหรับปริมาณมาก)

เครื่องจักรกลซีเอ็นซีสำหรับแม่พิมพ์เพลต พันช์ และคีมปอก

ทดลองใช้วัสดุตัวอย่าง – ผลิตชิ้นส่วนแรก

ขั้นตอนที่ 3 - การสุ่มตัวอย่างและการอนุมัติ

มีชิ้นงานตัวอย่างให้สูงสุด 20 ชิ้นโดยไม่มีค่าใช้จ่ายเพิ่มเติม (สำหรับเครื่องมือที่ได้รับอนุมัติ)

ลูกค้าตรวจสอบและอนุมัติขนาด

การปรับเปลี่ยนการออกแบบใดๆ ที่เกิดขึ้นก่อนการผลิต

ขั้นตอนที่ 4 - การผลิตและการควบคุมคุณภาพ

ดำเนินการผลิตเต็มรูปแบบตามปริมาณ PO

การตรวจสอบระหว่างดำเนินการตามช่วงเวลาที่กำหนด (ทุกๆ 500–2000 ชิ้น)

การสุ่มตัวอย่างครั้งสุดท้ายตาม AQL (ANSI/ASQ Z1.4)

ขั้นตอนที่ 5 - การตกแต่งและการจัดส่ง

การดำเนินการขั้นที่สอง (การชุบ การต๊าป ฯลฯ)

บรรจุภัณฑ์ตามข้อกำหนดของลูกค้า (เทกอง ถาด ม้วน หรือถุง)

จัดส่งพร้อมเอกสารครบ

คำถามที่พบบ่อยเกี่ยวกับชิ้นส่วนโลหะประทับตราแบบกำหนดเอง

ด้านล่างนี้คือคำถามทางเทคนิคที่พบบ่อยที่สุดที่ Nuote Metals ได้รับเกี่ยวกับชิ้นส่วนโลหะที่มีการประทับตราแบบกำหนดเอง

คำถามที่ 1: ระยะเวลารอคอยโดยทั่วไปสำหรับเครื่องมือและตัวอย่างแรกของชิ้นส่วนโลหะที่ประทับตราแบบกำหนดเองคือเท่าไร

ตอบ: ระยะเวลาดำเนินการขึ้นอยู่กับความซับซ้อนของชิ้นส่วนและข้อกำหนดด้านเครื่องมือ สำหรับชิ้นส่วนโลหะที่มีการประทับตราตามสั่งแบบเรียบง่ายที่มีเครื่องมือตัดหรือเจาะแบบดำเนินการครั้งเดียว (แม่พิมพ์แบบผสม) โดยทั่วไปแล้วการผลิตเครื่องมือจะใช้เวลา 15–20 วันทำการ ตัวอย่างแรกจะมีให้ภายใน 3-5 วันหลังจากใช้เครื่องมือเสร็จสิ้น สำหรับชิ้นส่วนโลหะที่มีการประทับตราแบบกำหนดเองที่ซับซ้อน ซึ่งต้องใช้แม่พิมพ์แบบโปรเกรสซีฟที่มีหลายสถานี (การดัด การวาด และการหยอดเหรียญ) ระยะเวลารอคอยเครื่องมือจะอยู่ในช่วง 25–40 วันทำการ Nuote Metals นำเสนอเครื่องมือแบบเร่งด่วนโดยมีค่าธรรมเนียมเพิ่มเติม โปรดติดต่อทีมวิศวกรของเราพร้อมกับเขียนแบบชิ้นส่วนของคุณเพื่อขอไทม์ไลน์ที่เฉพาะเจาะจง เครื่องมือต้นแบบ (เครื่องมือแบบอ่อนที่ใช้อะลูมิเนียมหรือเหล็กเหนียว) สามารถผลิตได้ภายใน 7-10 วันสำหรับการตรวจสอบความถูกต้องในปริมาณน้อย ก่อนที่จะตัดสินใจใช้เหล็กกล้าเครื่องมือเกรดการผลิต

Q2: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) สำหรับชิ้นส่วนโลหะประทับแบบกำหนดเองคือเท่าไร? คุณสามารถรองรับการสร้างต้นแบบขนาดเล็กได้หรือไม่?

ตอบ: ได้ Nuote Metals รองรับทั้งการสร้างต้นแบบในปริมาณน้อยและการผลิตในปริมาณมาก สำหรับชิ้นส่วนโลหะที่ประทับตราตามสั่งซึ่งต้องการเครื่องมือเฉพาะใหม่ ค่าขั้นต่ำโดยทั่วไปของเราคือ 5,000–10,000 ชิ้นเพื่อตัดจำหน่ายต้นทุนเครื่องมือ อย่างไรก็ตาม สำหรับการสร้างต้นแบบหรือการวิ่งนำร่อง เรามีปริมาณที่ยืดหยุ่นได้ตั้งแต่ 50–500 ชิ้นโดยใช้เครื่องมือแบบอ่อนชั่วคราวหรือแม้แต่การตัดด้วยเลเซอร์ (สำหรับชิ้นส่วนแบนที่ไม่มีการงอ) สำหรับชิ้นส่วนโลหะประทับตราแบบกำหนดเองแบบเรียบง่ายที่สามารถผลิตได้โดยใช้คลังเครื่องมือมาตรฐานที่มีอยู่ของเรา (เช่น รูปทรงแหวนรองทั่วไป ฉากยึดแบบธรรมดา) จะไม่มีขั้นต่ำ เรารับคำสั่งซื้อที่เริ่มต้นที่ 100 ชิ้น กรุณาส่งรูปวาดของคุณสำหรับใบเสนอราคาที่กำหนดเอง นอกจากนี้เรายังมีโปรแกรมตัวอย่าง: หลังจากได้รับการอนุมัติเครื่องมือแล้ว เราจะจัดเตรียมชิ้นส่วนตัวอย่างสูงสุด 20 ชิ้นให้ฟรี (ลูกค้าชำระค่าขนส่ง)

คำถามที่ 3: ฉันจะแน่ใจได้อย่างไรว่าชิ้นส่วนโลหะที่ประทับตราแบบกำหนดเองของฉันจะมีเสี้ยนและขอบคมน้อยที่สุด วิธีการลบคมมาตรฐานของคุณมีอะไรบ้าง?

ตอบ: การควบคุมเสี้ยนเป็นพารามิเตอร์ด้านคุณภาพที่สำคัญสำหรับชิ้นส่วนโลหะที่มีการประทับตราแบบกำหนดเอง โดยเฉพาะอย่างยิ่งเมื่อชิ้นส่วนจะได้รับการจัดการหรือประกอบเข้ากับสายไฟ Nuote Metals จัดการกับปัญหาเสี้ยนด้วยสามแนวทาง ขั้นแรก เราปรับระยะห่างของแม่พิมพ์ให้เหมาะสม สำหรับความหนาของวัสดุแต่ละชนิด เราจะรักษาระยะห่างจากการเจาะถึงแม่พิมพ์ที่ 5–10% ต่อด้าน ซึ่งช่วยลดการเกิดเสี้ยนที่แหล่งกำเนิดให้เหลือน้อยที่สุด ประการที่สอง สำหรับชิ้นส่วนโลหะที่มีการประทับตราตามสั่งส่วนใหญ่ เราจะทำการลบคมเชิงกลโดยใช้เครื่องแก้วแบบสั่นที่มีตัวกลางเซรามิกหรือพลาสติก โดยจะมีรัศมีสม่ำเสมอที่ 0.05–0.15 มม. ประการที่สาม สำหรับชิ้นส่วนที่ต้องการเอาขอบที่คมมากออก (เช่น การใช้งานทางการแพทย์หรืออิเล็กทรอนิกส์) เรานำเสนอการลบคมด้วยมือหรือการลบคมด้วยความร้อน ขีดจำกัดความสูงของเสี้ยนมาตรฐานของเราคือ ≤0.1 มม. สำหรับความหนาของวัสดุที่สูงกว่า 1 มม. และ ≤0.05 มม. สำหรับวัสดุที่มีขนาดต่ำกว่า 1 มม. หากการใช้งานของคุณต้องการขอบที่ไม่มีเสี้ยน (เช่น สำหรับการสัมผัสกับผิวหนังหรือฉนวนลวด) ให้ระบุ “ไม่มีขอบคม” หรือ “รัศมีขอบ 0.1 มม.” บนแบบร่างของคุณ แล้วเราจะปรับกระบวนการของเราให้เหมาะสม

คำถามที่ 4: ฉันจำเป็นต้องให้ข้อมูลอะไรบ้างเพื่อรับใบเสนอราคาที่ถูกต้องสำหรับชิ้นส่วนโลหะที่ประทับตราแบบกำหนดเอง

ตอบ: เพื่อให้ใบเสนอราคาที่แม่นยำสำหรับชิ้นส่วนโลหะที่มีการประทับตราแบบกำหนดเอง Nuote Metals ต้องการข้อมูลขั้นต่ำดังต่อไปนี้ ขั้นแรก การวาดภาพ 2 มิติ (PDF) หรือแบบจำลอง 3 มิติ (STEP, IGES หรือ SolidWorks) พร้อมระบุขนาด ความคลาดเคลื่อน และวัสดุ ประการที่สอง ประเภทวัสดุและความหนาของวัสดุ หากไม่แน่ใจ ให้อธิบายการใช้งาน (เช่น “ทนต่อการกัดกร่อน คล้ายกับสเตนเลส 304 1.5 มม.”) ประการที่สาม ปริมาณการสั่งซื้อหรือรายปีโดยประมาณ—การตัดจำหน่ายต้นทุนเครื่องมือขึ้นอยู่กับปริมาณเป็นอย่างมาก ประการที่สี่ ข้อกำหนดด้านการตกแต่งพื้นผิวหรือการปฏิบัติงานรอง (การชุบ การแตะ การอบชุบด้วยความร้อน) ประการที่ห้า คุณสมบัติที่สำคัญต่อคุณภาพ (เช่น "เส้นผ่านศูนย์กลางรูต้องคงอยู่ ±0.05 มม." หรือ "วิกฤตความเรียบ") ด้วยข้อมูลนี้ โดยปกติแล้ว Nuote Metals จะเสนอราคาตามงบประมาณภายใน 24 ชั่วโมง และเสนอราคาบริษัทพร้อมความเสียหายของเครื่องมือภายใน 3-5 วันทำการ สำหรับชิ้นส่วนโลหะที่มีการประทับตราแบบกำหนดเองแบบง่ายๆ เราสามารถอ้างอิงจากภาพร่างด้วยมือหรือภาพถ่ายที่ชัดเจนพร้อมมิติได้

เหตุใดจึงต้องร่วมมือกับ Nuote Metals สำหรับชิ้นส่วนโลหะประทับตราตามสั่ง

การเลือกพันธมิตรการปั๊มที่เหมาะสมช่วยให้มั่นใจในความสม่ำเสมอของมิติ การควบคุมต้นทุน และความน่าเชื่อถือของห่วงโซ่อุปทาน ข้อเสนอของ Nuote Metals:

การสนับสนุนทางวิศวกรรม – การวิเคราะห์ DFM ก่อนการใช้เครื่องมือ

เครื่องมือภายในองค์กร – ไม่มีความล่าช้าในการจ้างบุคคลภายนอกหรือเรื่องคุณภาพที่น่าประหลาดใจ

ความยืดหยุ่นของวัสดุ – มีโลหะผสมมากกว่า 20 ชนิดในสต็อก

ไม่มีขั้นต่ำสำหรับชิ้นส่วนอย่างง่าย – ใช้ไลบรารีเครื่องมือที่มีอยู่

การสุ่มตัวอย่างอย่างรวดเร็ว – ตัวอย่างฟรี 20 ตัวอย่างพร้อมเครื่องมือที่ได้รับอนุมัติ

การขนส่งทั่วโลก – ทางอากาศหรือทางทะเลไปยังอเมริกาเหนือ ยุโรป เอเชีย และอื่นๆ

ตรวจสอบย้อนกลับได้เต็มรูปแบบ – ใบรับรองวัสดุและรายงานการตรวจสอบในทุกการจัดส่ง

ติดต่อนูเต้ เมทัลส์วันนี้เพื่ออัปโหลดภาพวาดของคุณหรือหารือเกี่ยวกับโครงการชิ้นส่วนโลหะประทับตราที่คุณกำหนดเอง
