การปั๊มชิ้นส่วนขนาดเล็ก

ในโลกของการขึ้นรูปโลหะ ขนาดถือเป็นความท้าทายที่ไม่เหมือนใคร การตอกชิ้นส่วนขนาดเล็ก ซึ่งเป็นส่วนประกอบที่มีขนาดเส้นผ่านศูนย์กลางเพียงไม่กี่มิลลิเมตรหรือมีน้ำหนักเป็นเศษส่วนกรัม ต้องใช้อุปกรณ์ เครื่องมือ และการควบคุมกระบวนการพิเศษ เสี้ยนเล็กๆ หรือการเลื่อนขนาด 0.02 มม. อาจทำให้ทั้งชุดใช้งานไม่ได้

นูเต้ เมทัลส์ได้ทุ่มเทสายการผลิตโดยเฉพาะสำหรับปั๊มชิ้นส่วนขนาดเล็ก. เครื่องอัด การป้อน และแม่พิมพ์ของเราได้รับการปรับให้เหมาะกับส่วนประกอบขนาดเล็กที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ การทำนาฬิกา และระบบยานยนต์ที่มีความแม่นยำ เราผลิตการปั๊มชิ้นส่วนขนาดเล็กด้วยความเร็วสูงถึง 1,200 จังหวะต่อนาที โดยมีค่าความคลาดเคลื่อนอยู่ที่ ±0.01 มม.

การปั๊มชิ้นส่วนขนาดเล็กคืออะไร?

การปั๊มชิ้นส่วนขนาดเล็กเป็นส่วนประกอบที่เป็นโลหะโดยทั่วไปมีลักษณะดังนี้:

ขนาดสูงสุด – ต่ำกว่า 30 มม. ในทุกทิศทาง

ความหนาของวัสดุ - ปกติ 0.1 มม. ถึง 1.5 มม

น้ำหนัก – มักจะน้อยกว่า 5 กรัม

ความซับซ้อน - อาจรวมถึงการโค้งงอหลายจุด รูเจาะ ลักษณะนูน หรือพื้นผิวที่มีเหรียญ

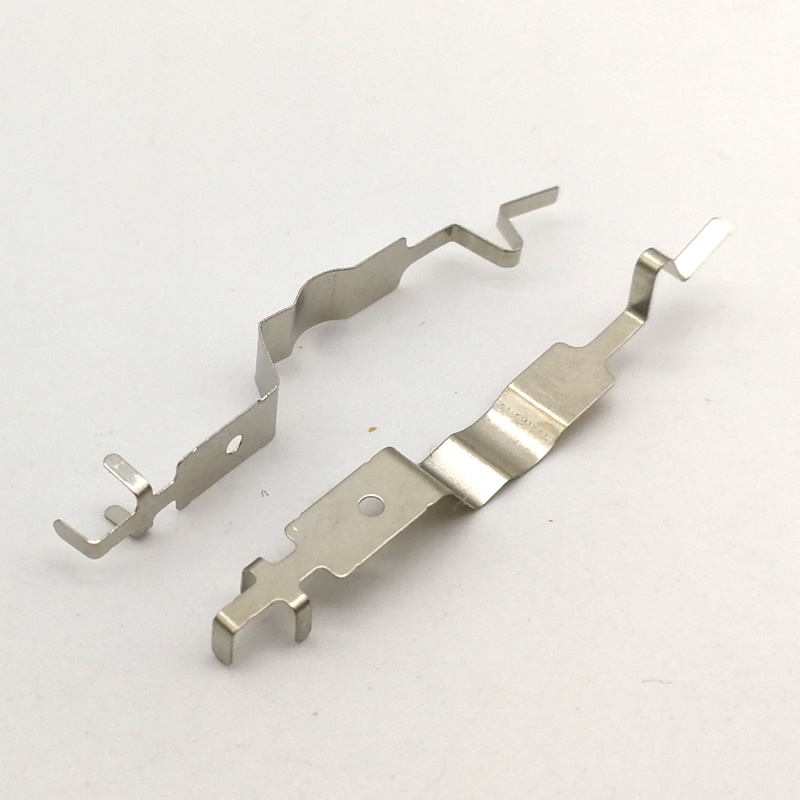

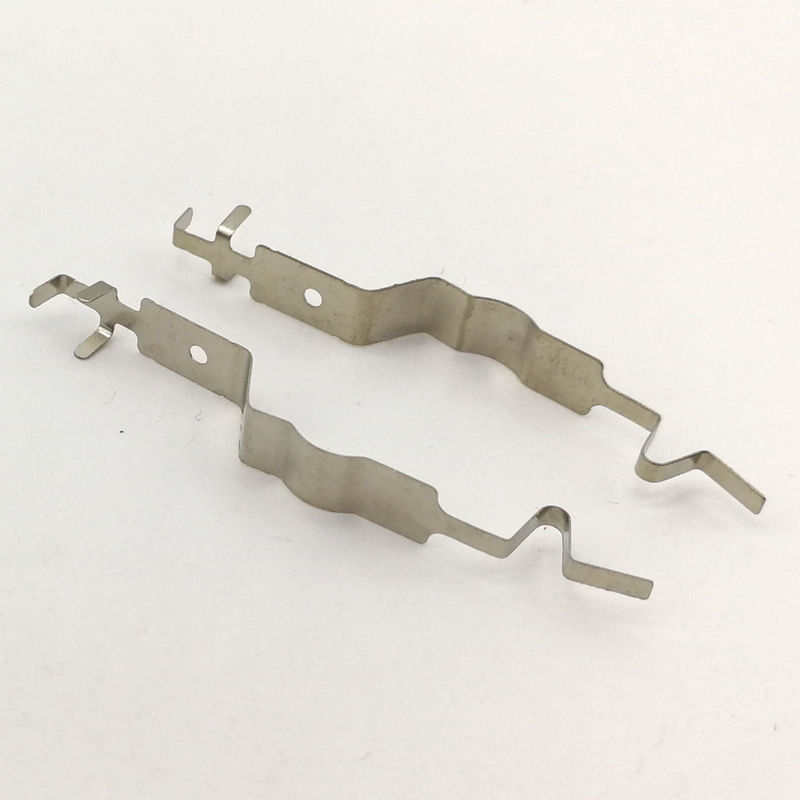

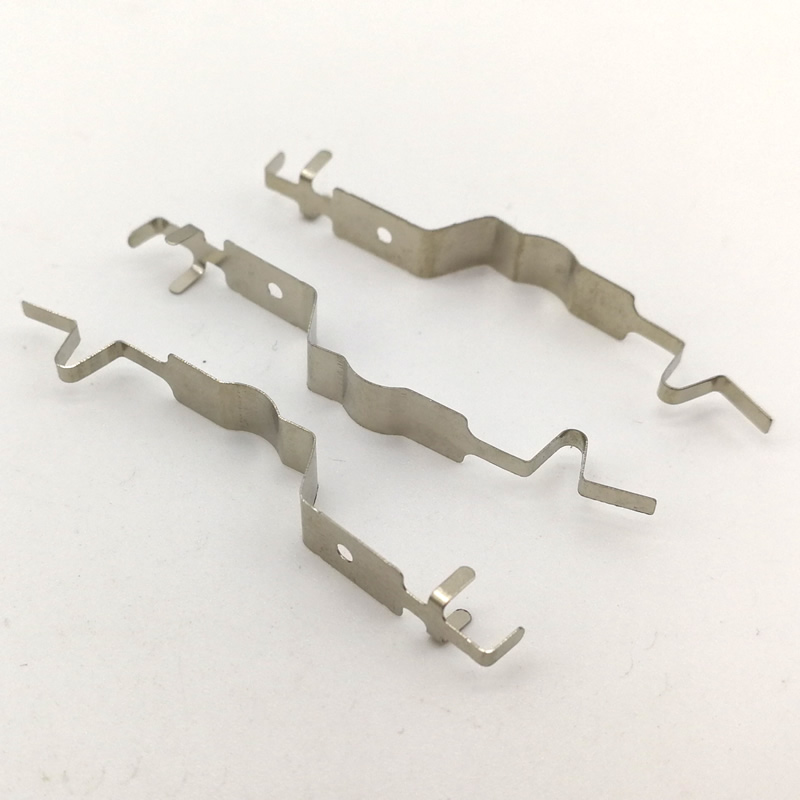

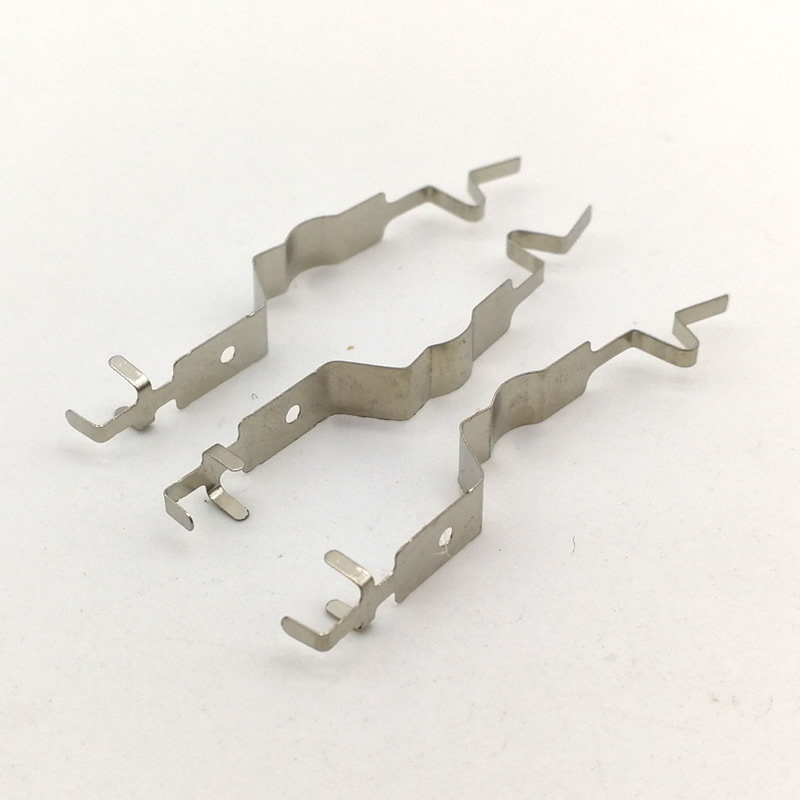

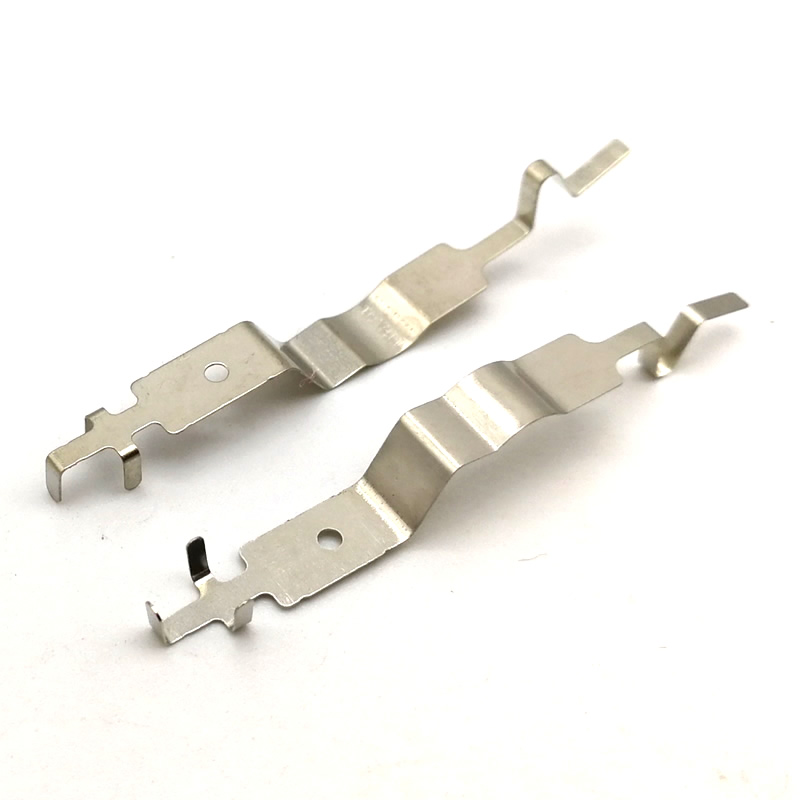

ตัวอย่างของการปั๊มชิ้นส่วนขนาดเล็ก ได้แก่ หมุดขั้วต่อ หน้าสัมผัสสปริง ฝาครอบชีลด์ ขั้วแบตเตอรี่ ตัวต่อนาฬิกา ขายึดเซ็นเซอร์ และปลายเครื่องมือผ่าตัด

เศรษฐศาสตร์ของชิ้นส่วนที่ประทับตรามีเอกลักษณ์ แม้ว่าราคาชิ้นงานจะต่ำ แต่เครื่องมือก็มีความหนาแน่นสูง (มีหลายช่องต่อแม่พิมพ์) และข้อกำหนดด้านคุณภาพก็สูงเป็นพิเศษ Nuote Metals ได้ปรับปรุงกระบวนการเพื่อมอบความน่าเชื่อถือในวงกว้าง

เหตุใดจึงเลือก Nuote Metals สำหรับการปั๊มชิ้นส่วนขนาดเล็ก

เครื่องอัดเฉพาะสำหรับชิ้นส่วนขนาดเล็ก

เครื่องปั๊มตรามาตรฐานไม่เหมาะสำหรับปั๊มชิ้นส่วน. Nuote Metals ทำงานด้วยความเร็วสูงและแม่นยำด้วย:

ความยาวช่วงชักสั้น – 10 มม. ถึง 30 มม. (ลดเวลาลม เพิ่ม SPM)

เฟรมลดแรงสั่นสะเทือน – รักษาการจัดตำแหน่งดายที่ความเร็วสูง

ป้อนเซอร์โวด้วยความแม่นยำ ±0.02 มม. – จำเป็นสำหรับคอยล์ที่บางและแคบ

เซ็นเซอร์ในแม่พิมพ์ – ตรวจจับการป้อนผิดพลาด การถอดชิ้นส่วน และการสึกหรอของเครื่องมือ

เครื่องมือที่ออกแบบมาสำหรับคุณสมบัติขนาดเล็ก

เราตายเพื่อปั๊มชิ้นส่วนขนาดเล็กใช้:

การเจาะคาร์ไบด์แบบกราวด์ขนาดเล็ก – เส้นผ่านศูนย์กลางเล็กเพียง 0.3 มม

เม็ดมีดทังสเตนคาร์ไบด์ – ทนต่อการสึกหรอในรอบสูง

การดีดชิ้นส่วนที่เป็นบวก - หมุดอากาศหรือสปริงป้องกันการเกาะติด

สถานีตรวจสอบด้วยแสง – กล้อง In-die สำหรับขนาดวิกฤต

คลีนรูมและโปรโตคอลการจัดการ

ชิ้นส่วนขนาดเล็กสูญหายหรือปนเปื้อนได้ง่ายนูเต้ เมทัลส์รักษา:

สายการบรรจุชิ้นส่วนขนาดเล็กโดยเฉพาะ – ถาดป้องกันไฟฟ้าสถิต เทปและม้วน หรือถุงแบบกำหนดเอง

เครื่องป้อนแบบแม่เหล็กและแบบสั่น – สำหรับการนับและการบรรจุแบบอัตโนมัติ

การตรวจสอบด้วยสายตา 100% – ขยายเพื่อดูข้อบกพร่องบนพื้นผิวที่มองไม่เห็นด้วยตาเปล่า

ตรวจสอบวิดีโอเพื่อดูว่าเราทำการปั๊มชิ้นส่วนอย่างไร

ข้อมูลจำเพาะทางเทคนิคสำหรับการปั๊มชิ้นส่วนขนาดเล็ก

ตัวเลือกวัสดุ

ความสามารถด้านมิติสำหรับการปั๊มชิ้นส่วนขนาดเล็ก

นูเต้ เมทัลส์บรรลุความคลาดเคลื่อนดังต่อไปนี้ปั๊มชิ้นส่วนขนาดเล็ก.

ความเร็วและปริมาณการผลิต

บันทึก:ปั๊มชิ้นส่วนขนาดเล็กในปริมาณที่ต่ำกว่าอาจประหยัดกว่าหากใช้การตัดด้วยเลเซอร์หรือการกัดด้วยสารเคมีนูเต้ เมทัลส์ให้คำแนะนำกระบวนการตามใบเสนอราคา

รูปแบบแม่พิมพ์ทั่วไปสำหรับการปั๊มชิ้นส่วนขนาดเล็ก

เราใช้แม่พิมพ์หลายแถวสำหรับปริมาณมากปั๊มชิ้นส่วนลดของเสียในแถบและเพิ่มผลผลิตต่อจังหวะการกด

การใช้งานของการปั๊มชิ้นส่วนขนาดเล็ก

นูเต้ เมทัลส์เสบียงปั๊มส่วนเล็กๆสำหรับอุตสาหกรรมที่ความแม่นยำในระดับจิ๋วถือเป็นภารกิจสำคัญ

อิเล็กทรอนิกส์และตัวเชื่อมต่อ

หมุดขั้วต่อ USB และ HDMI (ทองเหลืองหรือฟอสเฟอร์บรอนซ์)

หน้าสัมผัสผู้ถือซิมการ์ด (สแตนเลส ชุบนิกเกิล)

หน้าสัมผัสสปริงแบตเตอรี่สำหรับอุปกรณ์สวมใส่

นิ้วป้องกันและคลิปกราวด์ (ทองแดงเบริลเลียม)

ลีดเฟรมสำหรับเซ็นเซอร์และ LED

อุปกรณ์การแพทย์

ทั่งตีเหล็กเย็บแผลและส่วนประกอบตลับ

เคล็ดลับเครื่องมือทันตกรรม (สแตนเลส ขอบแหลม)

ขั้วต่ออุปกรณ์แบบฝัง (ไทเทเนียมหรือสแตนเลส 316L)

แหวนล็อคดุมสายสวน

หน้าสัมผัสแถบทดสอบการวินิจฉัย (เคลือบทอง)

ยานยนต์และ EV

ขั้วกล่องฟิวส์ (ทองเหลืองชุบดีบุก)

คลิปรัดสายไฟ (เหล็กสปริง)

ขายึดเซนเซอร์ (สเตนเลส แบบบาง)

เบลดหน้าสัมผัสพอร์ตการชาร์จ

บัสบาร์ระบบการจัดการแบตเตอรี่ (รูปแบบขนาดเล็ก)

การทำนาฬิกาและกลศาสตร์ขนาดเล็ก

สะพานรถไฟเกียร์ (ทองเหลือง)

ก้านตั้งด้วยมือ (ช่องว่างที่ประทับตราสำหรับการตัดเฉือนเพิ่มเติม)

คลิปสปริงเคส

แหวนสเปเซอร์เคลื่อนที่

สินค้าอุปโภคบริโภค

หน้าสัมผัสการชาร์จเอียร์บัด (สแตนเลสเคลือบทอง)

แผ่นยึดมอเตอร์โดรน (อลูมิเนียม)

ขั้วแบตเตอรี่รีโมทคอนโทรล

แถบเลื่อนซิปและแถบดึง (เหล็กประทับตราเล็ก)

ส่วนประกอบตัวล็อคสำหรับเป้สะพายหลัง

การประกันคุณภาพสำหรับการปั๊มชิ้นส่วนขนาดเล็ก – EEAT ในทางปฏิบัติ

นูเต้ เมทัลส์ใช้โปรโตคอลคุณภาพพิเศษสำหรับส่วนประกอบขนาดเล็ก

มีประสบการณ์ด้าน Micro-Tooling

ผู้ผลิตเครื่องมือของเรามีประสบการณ์หลายสิบปีในการเจียรพั้นช์ที่มีเส้นผ่านศูนย์กลาง 0.3 มม. เราใช้เครื่อง EDM แบบลวดและการเจียรแบบจิ๊กเพื่อให้มีระยะห่างจากแม่พิมพ์ 5–8% ต่อด้าน ซึ่งสำคัญมากสำหรับการตัดวัสดุบางที่สะอาดโดยไม่มีครีบ

ความเชี่ยวชาญในการตรวจสอบกำลังขยายสูง

เครื่องมือวัดมาตรฐานไม่เพียงพอสำหรับการปั๊มชิ้นส่วนขนาดเล็ก Nuote Metals ใช้:

ระบบการวัดการมองเห็น – กำลังขยาย 100 เท่าพร้อมความละเอียดระดับต่ำกว่าไมครอน

ไมโครมิเตอร์เลเซอร์ของ Keyence – การวัดแบบไม่สัมผัสที่ 1,000 ค่าอ่าน/วินาที

กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด (SEM) – สำหรับการวิเคราะห์ความล้มเหลวและการตรวจสอบคุณภาพขอบ (จ้างบุคคลภายนอกตามความจำเป็น)

ความน่าเชื่อถือผ่านมาตรฐานอุตสาหกรรม

ของเราปั๊มชิ้นส่วนขนาดเล็กปฏิบัติตาม:

ISO 9001:2015 – การจัดการคุณภาพ

IPC-610 - การยอมรับชุดประกอบอิเล็กทรอนิกส์ (สำหรับตัวเชื่อมต่อและส่วนสัมผัส)

RoHS & REACH – การปฏิบัติตามข้อกำหนดด้านวัสดุสำหรับอุปกรณ์อิเล็กทรอนิกส์

IATF 16949 – คุณภาพยานยนต์ (สำหรับชิ้นส่วนขนาดเล็กของยานยนต์)

ไว้วางใจผ่านการตรวจสอบอัตโนมัติ 100%

สำหรับการปั๊มชิ้นส่วนขนาดเล็กที่สำคัญนูเต้ เมทัลส์ดำเนินการ:

เซ็นเซอร์ออปติคอลในแม่พิมพ์ – ตรวจสอบการมีอยู่ของชิ้นส่วนและรูปทรงพื้นฐานที่ 1,200 SPM

การเรียงลำดับการมองเห็นหลังการประทับตรา – คัดแยกชิ้นส่วนที่มีข้อบกพร่องด้านมิติหรือพื้นผิว

เทปและม้วนพร้อมระบบนับอัตโนมัติ – รับประกันปริมาณที่แน่นอนโดยไม่มีชิ้นส่วนขาดหายไป

ความท้าทายทั่วไปในการปั๊มชิ้นส่วนขนาดเล็ก และวิธีที่ Nuote Metals แก้ไขปัญหาเหล่านั้น

คำถามที่พบบ่อยเกี่ยวกับการปั๊มชิ้นส่วนขนาดเล็ก

ด้านล่างนี้คือคำถามทางเทคนิคที่พบบ่อยที่สุดที่ได้รับจากเรา เกี่ยวกับปั๊มชิ้นส่วน.

คำถามที่ 1: การปั๊มชิ้นส่วนขนาดเล็กที่ Nuote Metals สามารถผลิตได้คือเท่าใด

ตอบ: Nuote Metals ผลิตชิ้นส่วนปั๊มขึ้นรูปขนาดเล็กที่มีความยาว 0.8 มม. และกว้าง 0.3 มม. โดยมีความหนาของวัสดุ 0.1 มม. ค่าขั้นต่ำในทางปฏิบัติขึ้นอยู่กับความซับซ้อนของฟีเจอร์ สำหรับแหวนรองแบบเรียบหรือแผ่นสัมผัสธรรมดา เราสามารถประทับชิ้นส่วนที่มีเส้นผ่านศูนย์กลางไม่เกิน 0.5 มม. โดยใช้เครื่องมือคาร์ไบด์และเครื่องอัดความเร็วสูง สำหรับชิ้นส่วนที่ต้องการรู เส้นผ่านศูนย์กลางรูขั้นต่ำคือ 0.2 มม. (ความหนาของวัสดุ ≤0.15มม.) สำหรับชิ้นส่วนที่มีคุณสมบัติโค้งงอหรือขึ้นรูป ขนาดชิ้นส่วนขั้นต่ำสุดจะอยู่ที่ประมาณ 1.5 มม. ในทุกมิติเพื่อให้มีระยะห่างจากเครื่องมือ หากการปั๊มชิ้นส่วนขนาดเล็กของคุณมีขนาดเล็กกว่าขีดจำกัดเหล่านี้ Nuote Metals สามารถแนะนำกระบวนการทางเลือก เช่น การกัดด้วยแสงเคมีด้วยแสง (PCM) หรือการตัดเฉือนไมโครด้วยเลเซอร์ เราขอแนะนำให้คุณส่งแบบของคุณเพื่อตรวจสอบความเป็นไปได้ วิศวกรของเราจะแนะนำว่าการประทับตรานั้นสามารถทำได้ในทางเทคนิคและเชิงเศรษฐกิจหรือไม่

คำถามที่ 2: Nuote Metals ควบคุมการเกิดเสี้ยนในการปั๊มชิ้นส่วนขนาดเล็กได้อย่างไร โดยเฉพาะอย่างยิ่งเมื่อชิ้นส่วนได้รับการจัดการหรือสัมผัสกับส่วนประกอบที่ละเอียดอ่อน

ตอบ: การควบคุมเสี้ยนเป็นปัญหาด้านคุณภาพอันดับหนึ่งสำหรับการปั๊มชิ้นส่วนขนาดเล็กนูเต้ เมทัลส์ใช้วิธีการสามระดับ ประการแรก ระยะหลบแม่พิมพ์ที่ปรับให้เหมาะสม: สำหรับวัสดุบาง (ต่ำกว่า 0.3 มม.) เรารักษาระยะห่างจากการเจาะถึงแม่พิมพ์เพียง 3–5% ต่อด้าน ซึ่งช่วยลดการเกิดเสี้ยนได้อย่างมาก แต่ต้องใช้การเจาะคาร์ไบด์เพื่อป้องกันการสึกหรอ ประการที่สอง การบำรุงรักษาเครื่องมือที่มีความคม: เราติดตามจำนวนจังหวะการเจาะ และเปลี่ยนหรือลับการเจาะใหม่ทุกๆ 500,000 ถึง 2,000,000 จังหวะ ขึ้นอยู่กับการเสียดสีของวัสดุ ประการที่สาม การลบคมขั้นที่สองสำหรับการปั๊มชิ้นส่วนขนาดเล็กที่สำคัญ: เรานำเสนอการบดสั่นสะเทือนด้วยสื่อเซรามิกหรือพลาสติก ซึ่งสร้างรัศมีขอบที่สม่ำเสมอที่ 0.01–0.03 มม. และขจัดครีบที่มีความสูง ≤0.01 มม. สำหรับชิ้นส่วนที่ไม่สามารถทนต่อเศษเสี้ยนที่ตรวจพบได้ (เช่น ใบมีดทางการแพทย์หรือหน้าสัมผัสทางไฟฟ้าที่ต้องไม่ทำให้เกิดรอยขีดข่วนบนพื้นผิวผสมพันธุ์) เราขอเสนอการขัดเงาด้วยไฟฟ้า (สำหรับเหล็กกล้าไร้สนิม) หรือการพ่นทรายระดับไมโคร ระบุความสูงเสี้ยนสูงสุดที่อนุญาตบนแบบร่าง แล้ว Nuote Metals จะเลือกกระบวนการที่เหมาะสม

คำถามที่ 3: ระยะเวลารอคอยโดยทั่วไปสำหรับเครื่องมือและตัวอย่างแรกของการปั๊มชิ้นส่วนขนาดเล็กคือเท่าไร?

ตอบ: ระยะเวลารอคอยสำหรับปั๊มชิ้นส่วนขนาดเล็กขึ้นอยู่กับความซับซ้อนของชิ้นส่วนและการก่อสร้างแม่พิมพ์ สำหรับชิ้นส่วนแบนธรรมดา (แหวนรอง คลิป ขั้วต่อ) ที่สามารถใช้แม่พิมพ์หลายแถวที่มี 2-4 สถานี โดยปกติแล้ว Nuote Metals จะส่งตัวอย่างแรกภายใน 15-20 วันทำการหลังจากได้รับการอนุมัติรูปวาด สำหรับการปั๊มชิ้นส่วนขนาดเล็กที่ซับซ้อนซึ่งมีการโค้งงอ การหยอดเหรียญ และการเจาะหลายจุดซึ่งต้องใช้แม่พิมพ์แบบโปรเกรสซีฟที่มี 8–15 สถานี ระยะเวลารอคอยเครื่องมือจะอยู่ในช่วง 25–35 วันทำการ เรานำเสนอบริการที่รวดเร็ว (ค่าธรรมเนียมเครื่องมือเพิ่มเติม 30%) ซึ่งจะช่วยลดเวลาในการผลิตลงได้ 7-10 วัน หลังจากได้รับการอนุมัติเครื่องมือแล้ว เราจะจัดเตรียมชิ้นส่วนตัวอย่างฟรี 20 ชิ้นสำหรับการตรวจสอบของลูกค้า โดยทั่วไประยะเวลาในการผลิตสำหรับการปั๊มชิ้นส่วนขนาดเล็กคือ 10–15 วันทำการสำหรับคำสั่งซื้อสูงสุด 500,000 ชิ้น โดยถือว่าการชุบหรือการปฏิบัติงานรองเป็นไปตามมาตรฐาน ติดต่อ Nuote Metals เพื่อเขียนแบบชิ้นส่วนของคุณเพื่อขอไทม์ไลน์ที่เฉพาะเจาะจง

คำถามที่ 4: การปั๊มชิ้นส่วนขนาดเล็กบรรจุอย่างไรเพื่อป้องกันการสูญหายหรือเสียหายระหว่างการขนส่ง คุณสามารถจัดหาเทปและม้วนสำหรับการประกอบอัตโนมัติได้หรือไม่

ตอบ: ได้ Nuote Metals มีตัวเลือกบรรจุภัณฑ์หลายแบบสำหรับปั๊มชิ้นส่วน. สำหรับการประกอบด้วยตนเองหรือการใช้งานในปริมาณน้อย เรามีถุงโพลีป้องกันไฟฟ้าสถิตพร้อมตัวปิดปิดผนึกด้วยความร้อนและสารดูดความชื้น โดยทั่วไปจะบรรจุใน 1,000–10,000 ชิ้นต่อถุง (ขึ้นอยู่กับขนาดของชิ้นส่วน) สำหรับการประกอบแบบหยิบและวางแบบอัตโนมัติ เรามีบรรจุภัณฑ์แบบเทปและม้วนตามมาตรฐาน EIA-481 สำหรับชิ้นส่วนที่มีขนาดเล็กเพียง 1.0 มม. x 1.0 มม. บริการเทปและม้วนของเราประกอบด้วยเทปพาหะป้องกันไฟฟ้าสถิต เทปปิดฝาที่มีการควบคุมแรงลอก และม้วนพลาสติกขนาดเส้นผ่านศูนย์กลาง 7 นิ้วหรือ 13 นิ้ว สำหรับการปั๊มชิ้นส่วนขนาดเล็กที่มีขนาดเล็กมากหรือละเอียดอ่อน เรายังมีถาดวาฟเฟิล (มาตรฐาน JEDEC) พร้อมช่องแยกเพื่อป้องกันไม่ให้ชิ้นส่วนสัมผัสกัน สำหรับการสั่งซื้อปริมาณมาก เราสามารถจัดหาบรรจุภัณฑ์จำนวนมากพร้อมการนับและการติดฉลากอัตโนมัติ ระบุวิธีการบรรจุหีบห่อที่คุณต้องการในขณะที่เสนอราคา โดยทั่วไปจะไม่มีค่าใช้จ่ายเพิ่มเติมสำหรับเทปและม้วนสำหรับการสั่งซื้อที่มากกว่า 50,000 ชิ้น

เหตุใดจึงต้องร่วมมือกับ Nuote Metals สำหรับการปั๊มชิ้นส่วน

กำลังผลิตปั๊มชิ้นส่วนในขนาดที่ต้องการความเชี่ยวชาญเฉพาะทางซึ่งร้านรับปั๊มทั่วไปไม่สามารถให้ได้ ข้อเสนอของ Nuote Metals:

ความเร็วในการกดถึง 1,200 SPM – เหมาะสำหรับชิ้นส่วนขนาดเล็ก

ความคลาดเคลื่อน ±0.01 มม. – ตรวจสอบโดยการวัดการมองเห็น

วัสดุบางเพียง 0.1 มม. – ตั้งแต่เหล็กสปริงไปจนถึงทองแดงเบริลเลียม

แม่พิมพ์หลายแถว – มากถึง 16 ช่องต่อจังหวะสำหรับชิ้นส่วนแบน

การตรวจสอบในแม่พิมพ์และหลังการประทับตรา – สามารถแยกแยะการมองเห็นได้ 100%

บรรจุภัณฑ์แบบเทปและม้วน – พร้อมสำหรับการประกอบอัตโนมัติ

บริการสร้างต้นแบบ – การใช้เครื่องมือแบบอ่อนสำหรับการตรวจสอบความถูกต้องในปริมาณน้อย

ข้อเสนอแนะ DFM ฟรี – เราระบุปัญหาที่อาจเกิดขึ้นก่อนใช้เครื่องมือ

ติดต่อนูเต้ เมทัลส์วันนี้เพื่อส่งภาพวาดของคุณหรือหารือเกี่ยวกับคุณปั๊มชิ้นส่วนขนาดเล็กความต้องการ.
