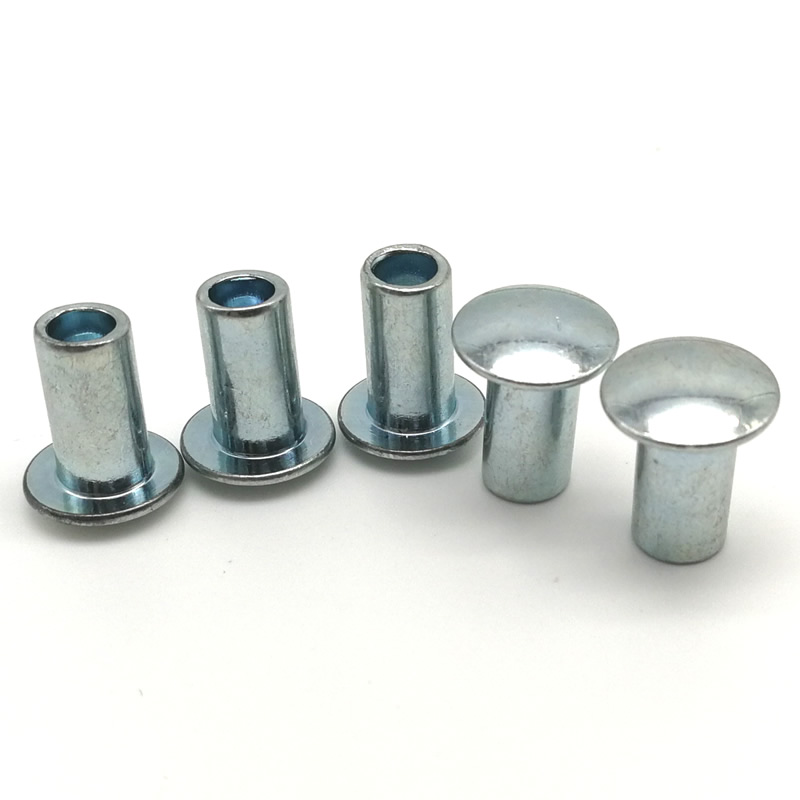

รีเวทเหล็กกึ่งท่อ

สำหรับสายการผลิตปริมาณมากที่ต้องการการยึดที่รวดเร็วและเชื่อถือได้หมุดย้ำกึ่งท่อเหล็กจาก Nuote Metals มอบความสมดุลในอุดมคติ ต่างจากหมุดย้ำตันที่ต้องใช้แรงสูงและเครื่องมือหนัก การออกแบบกึ่งท่อ (กลวงบางส่วนที่ส่วนท้าย) ช่วยลดแรงในการเซ็ตตัวได้ประมาณ 70% ในขณะที่ยังคงแรงเฉือนส่วนใหญ่ไว้ ผลลัพธ์ที่ได้คือตัวยึดที่ติดตั้งได้รวดเร็ว ใช้งานได้กับเครื่องมือที่เบากว่า และยังคงให้ข้อต่อที่ถาวรและเชื่อถือได้

หมุดย้ำหัวเย็นของ Nuote Metals จากเหล็กกล้าคาร์บอนต่ำพร้อมตัวเลือกการชุบสังกะสีหรือการเคลือบแบบอื่นๆ ด้วยประสบการณ์การผลิตกว่าสิบปีและการรับรองมาตรฐาน ISO 9001:2015 เต็มรูปแบบ หมุดย้ำกึ่งท่อของเราได้รับความไว้วางใจจากผู้ผลิตยานยนต์ ระบบ HVAC และอุปกรณ์อุตสาหกรรมทั่วโลก

อะไรทำให้รีเวทแบบกึ่งท่อแตกต่าง

คุณลักษณะที่กำหนดของหมุดย้ำกึ่งท่อคือช่องตื้นที่ปลายส่วนท้าย โดยทั่วไปแล้วจะมีความยาวประมาณ 45–55% ของความยาวลำกล้อง ระหว่างการติดตั้ง เฉพาะผนังบางของส่วนที่กลวงนี้เท่านั้นที่ม้วนออกไปด้านนอกเพื่อยึดเกาะ สิ่งนี้แตกต่างโดยพื้นฐานจากหมุดย้ำแบบตัน โดยที่ก้านทั้งหมดจะต้องเสียรูป

สำหรับการใช้งานทางอุตสาหกรรม ยานยนต์ HVAC และฮาร์ดแวร์ส่วนใหญ่ หมุดย้ำกึ่งท่อให้ความแข็งแกร่งเพียงพอในขณะเดียวกันก็รักษาประสิทธิภาพการผลิตไว้

ข้อมูลจำเพาะทางเทคนิค – วัสดุ ขนาด และการตกแต่ง

คุณสมบัติของวัสดุ

ขนาดมาตรฐาน

เราผลิตหมุดย้ำกึ่งท่อเหล็กในเส้นผ่านศูนย์กลางด้ามต่อไปนี้ รูปแบบหัว เส้นผ่านศูนย์กลางของหัว และความยาวลำกล้องจะแตกต่างกันไปตามขนาดและจัดให้เป็นช่วงมาตรฐาน มิติข้อมูลที่กำหนดเองมีให้บริการตามคำขอ

ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางก้าน ± 0.05 มม. เส้นผ่านศูนย์กลางหัว ± 0.15 มม. ความยาวโดยรวม ± 0.15 มม. ความยาวรีเวทวัดจากด้านล่างของหัวรีเวท ความยาวลำกล้องและเส้นผ่านศูนย์กลางหัวแบบกำหนดเองตามคำขอ ไม่มีค่าเครื่องมือสำหรับขนาดมาตรฐานที่ระบุไว้ข้างต้น

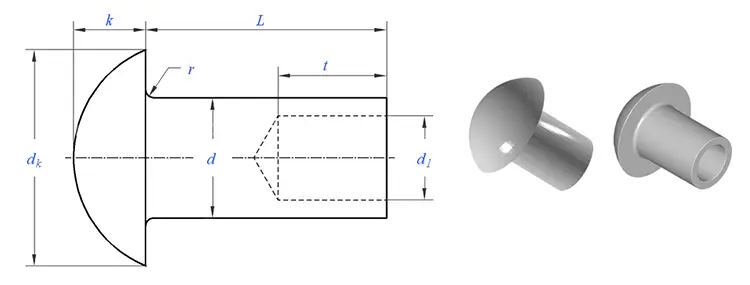

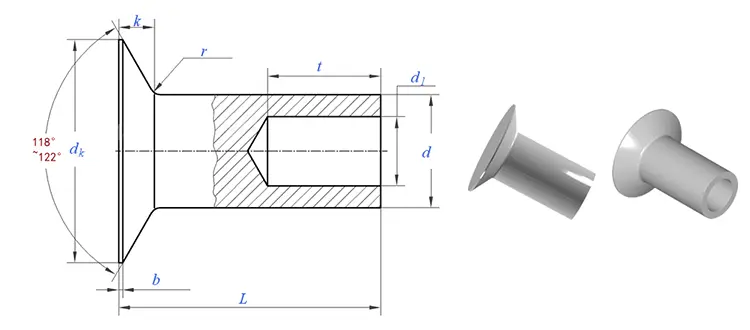

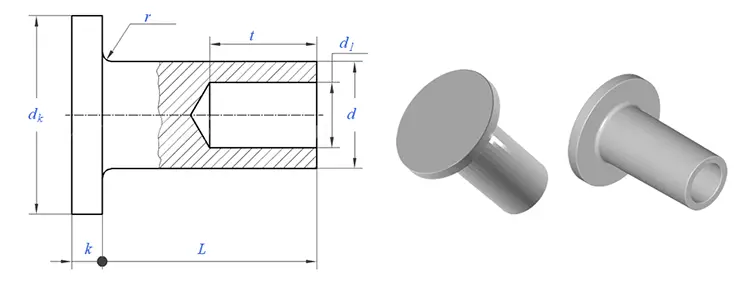

มีรูปแบบหัวให้เลือก

พื้นผิวเสร็จสิ้น

สำหรับการใช้งานกลางแจ้งหรือที่ต้องสัมผัสกับความชื้น เราขอแนะนำอย่างยิ่งให้ใช้หมุดกึ่งท่อที่ทำจากเหล็กชุบสังกะสี

ข้อมูลทางกล (หมุดเหล็ก 5 มม. ตั้งเป็นแผ่นเหล็ก 2 มม.)

ดูว่าเราทำหมุดย้ำอย่างไร

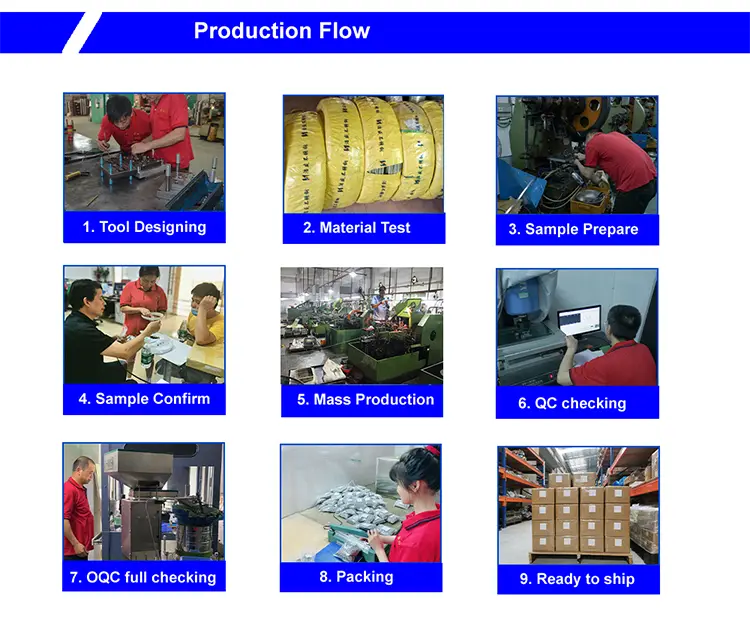

เครื่องรีดหัวเย็นของเราสร้างหมุดย้ำจากลวดในลำดับต่อเนื่องกันในลำดับเดียว ได้แก่ การวาด การตัด การมุ่งหน้า การอัดขึ้นรูปโพรง และการตัดแต่ง วิดีโอแสดงกระบวนการทั้งหมดตั้งแต่การป้อนลวดไปจนถึงการดีดหมุดย้ำพร้อมการตรวจสอบคุณภาพแบบเรียลไทม์ในทุกขั้นตอน

ตัวอย่างของลูกค้าจริง - การประกอบโครงเตียงพับได้

นี่เป็นหนึ่งในการใช้งานหลายอย่างสำหรับหมุดย้ำแบบกึ่งท่อ เรารวมไว้เพื่อแสดงการใช้งานจริง ไม่ใช่เพื่อแนะนำข้อจำกัด

ผู้ผลิตเตียงพับแบบพกพาสำหรับการตั้งแคมป์และการบรรเทาทุกข์ฉุกเฉินต้องการหมุดย้ำที่เชื่อถือได้และคุ้มค่าสำหรับข้อต่อบานพับแบบกรรไกร โครงเตียงพับใช้ท่อเหล็กหนา 1.8 มม. หมุดย้ำแข็งรุ่นก่อนหน้านี้ต้องใช้แรงยึดสูง ซึ่งทำให้ท่อเสียรูปเป็นครั้งคราวในระหว่างการประกอบ และทำให้สายการผลิตช้าลง ลูกค้ายังต้องการผิวเคลือบกันสนิมสำหรับการใช้งานกลางแจ้งเป็นครั้งคราวอีกด้วย

Nuote Metals จัดหาหมุดย้ำกึ่งท่อที่ทำจากเหล็กชุบสังกะสี - เส้นผ่านศูนย์กลางก้าน 5.0 มม., หัวโครงถัก 9.0 มม., ความยาวลำกล้อง 12.0 มม. - รวม 600,000 ชิ้นสำหรับการสั่งซื้อครั้งแรก ช่องกึ่งท่อลดแรงในการตั้งค่าลงกว่า 60% ซึ่งช่วยลดการเสียรูปของท่อ หัวทรัสกว้างกระจายแรงจับยึดสม่ำเสมอ ป้องกันการดึงทะลุ การชุบสังกะสีช่วยป้องกันละอองน้ำเกลือได้นาน 72 ชั่วโมง ทำให้มั่นใจได้ว่าหมุดย้ำจะไม่เกิดสนิมหลังจากสัมผัสกับสภาวะชื้น

ลูกค้าทดสอบหมุดย้ำกับเตียงพับจำนวน 1,000 เตียง หลังจากการพับ 5,000 รอบและการทดสอบในห้องความชื้น ไม่พบการคลายตัวหรือสนิม นับตั้งแต่นั้นเป็นต้นมา พวกเขาได้สั่งซื้อใหม่รวมกว่า 2 ล้านชิ้น และตอนนี้ได้ระบุหมุดย้ำของเราสำหรับกลุ่มผลิตภัณฑ์เตียงพับทั้งหมด

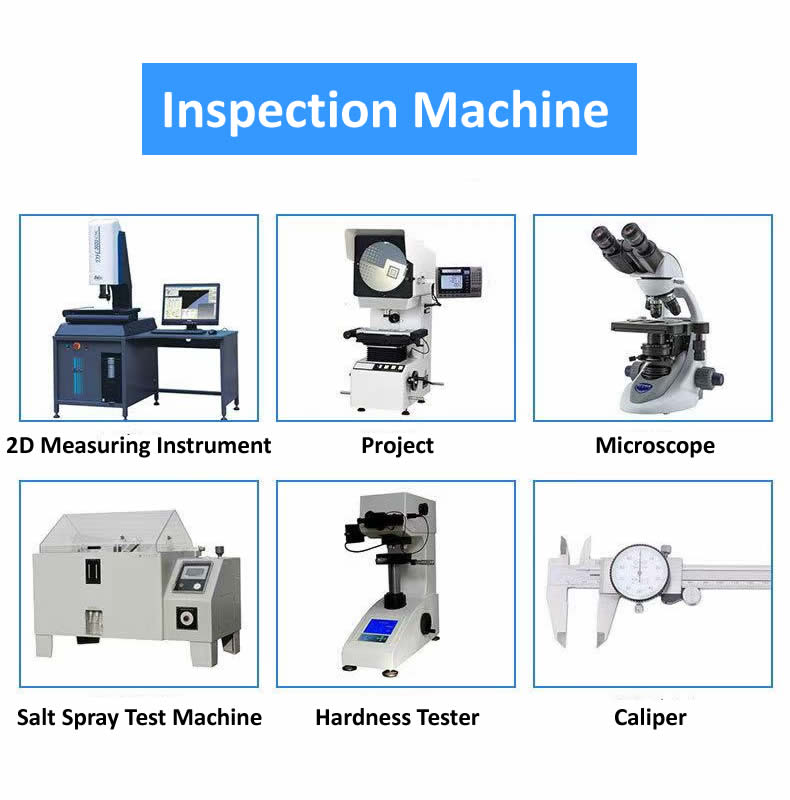

อุปกรณ์ตรวจสอบภายในของเรา

เรามีอุปกรณ์ตรวจสอบที่ได้รับการสอบเทียบไว้อย่างครบครันเพื่อตรวจสอบหมุดย้ำกึ่งท่อเหล็กทุกชุด:

• คาลิปเปอร์แบบดิจิตอล– สำหรับการตรวจสอบขนาดอย่างรวดเร็วระหว่างการผลิต
• ไมโครมิเตอร์– สำหรับการวัดเส้นผ่านศูนย์กลางด้ามและความหนาของผนังอย่างแม่นยำ
• ระบบการวัดภาพ 2.5D– สำหรับการวัดรูปร่างเต็มรูปแบบและการตรวจสอบความร่วมศูนย์
• โปรเจ็กเตอร์โปรไฟล์ (ตัวเปรียบเทียบแสง)– สำหรับการตรวจสอบความลึกของโพรง มุมหัว และรัศมีขอบ
• เลเซอร์ไมโครมิเตอร์– สำหรับการวัดเส้นผ่านศูนย์กลางแบบไม่สัมผัสด้วยความเร็วสูง
• เครื่องทดสอบความแข็งแบบร็อคเวลล์– สำหรับการตรวจสอบความแข็งของวัตถุดิบ
• ห้องทดสอบสเปรย์เกลือ– สำหรับการทดสอบความต้านทานการกัดกร่อนของหมุดชุบ (ASTM B117)
• สเปกโตรมิเตอร์– สำหรับการตรวจสอบองค์ประกอบของวัสดุของคอยล์ที่เข้ามา
• เครื่องทดสอบอเนกประสงค์– สำหรับการตรวจสอบความต้านทานแรงเฉือนและแรงดึง

อุปกรณ์ทั้งหมดได้รับการสอบเทียบเป็นประจำทุกปีโดยห้องปฏิบัติการของบุคคลที่สามที่ได้รับการรับรอง บันทึกการตรวจสอบจะถูกเก็บไว้เป็นเวลาห้าปี

การควบคุมคุณภาพของเรา - หมุดย้ำหนึ่งอัน การตรวจสอบแปดครั้ง

เราไม่พึ่งพาการสุ่มตัวอย่าง หมุดย้ำทุกชุดผ่านประตูคุณภาพแยกกันแปดประตูก่อนออกจากโรงงานของเรา หลักการง่ายๆ ก็คือ วัดตั้งแต่เนิ่นๆ วัดบ่อยๆ และอย่าคิดเอาเอง

• ตรวจสอบเส้นผ่านศูนย์กลางของวัตถุดิบ– สายขาเข้าวัดด้วยเลเซอร์ไมโครมิเตอร์ ความทนทานต่อเส้นผ่านศูนย์กลาง: ± 0.02 มม. คอยล์ที่อยู่นอกช่วงนี้จะถูกปฏิเสธก่อนที่จะสัมผัสกับส่วนหัวของเรา
• การตรวจสอบความแข็งของวัตถุดิบ– ตัวอย่างจากแต่ละคอยล์ได้รับการทดสอบด้วยเครื่องทดสอบความแข็งแบบ Rockwell สำหรับเหล็กกล้าคาร์บอนต่ำ เราต้องการ HRB 60–80 อ่อนเกินไป และหมุดย้ำจะเสียรูประหว่างมุ่งหน้าไป แข็งเกินไปและโพรงอาจแตกได้
• การตรวจสอบลักษณะที่ปรากฏของบทความแรก– หลังจากตั้งค่าเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบด้วยสายตาภายใต้การขยาย เรามองหารอยแตก วาบ หัวที่ไม่เรียบ หรือรอยบนพื้นผิว ข้อบกพร่องที่มองเห็นได้จะหยุดการกด
• การตรวจสอบมิติบทความแรก– หมุด 10 อันเดียวกันนั้นถูกวัดบนตัวเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวรวม และความลึกของโพรง ทั้งหมดต้องอยู่ภายในเกณฑ์ความคลาดเคลื่อนของการวาดก่อนเริ่มการผลิต
• การตรวจสอบระหว่างดำเนินการ– ในระหว่างการผลิตจำนวนมาก ผู้ปฏิบัติงานจะดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ขนาดได้รับการตรวจสอบด้วยคาลิปเปอร์แบบดิจิทัลและเกจ go/no-go สำหรับความลึกของช่อง การดริฟท์ใดๆ จะกระตุ้นให้เกิดการปรับเครื่องมือ
• การตั้งค่าการทดสอบ (การทดลองโลดโผน)– ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 ตัวไว้ในตัวอย่างวัสดุที่เป็นตัวแทน (ความหนาและประเภทเดียวกันกับชุดประกอบของคุณ) การกอดได้รับการตรวจสอบความสมมาตรและความแน่นหนา ไม่รับหมุดที่หลวมหรือร้าว
• การทดสอบสเปรย์เกลือ (ถ้าจำเป็น)– สำหรับหมุดย้ำกลางแจ้งหรือหมุดชุบ เราจะส่งตัวอย่างไปยังห้องปฏิบัติการของเราเพื่อทดสอบสเปรย์เกลือ ASTM B117 ชุบสังกะสี: 48–96 ชั่วโมง มีการออกใบรับรองพร้อมกับแบทช์
• การตรวจสอบขาออกขั้นสุดท้าย– ก่อนบรรจุภัณฑ์ หมุดย้ำทุกตัวจะผ่านเครื่องคัดแยกด้วยแสง กล้องตรวจสอบเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวทั้งหมด และความลึกของโพรง การปฏิเสธจะถูกดีดออกโดยอัตโนมัติ จากนั้นจะมีการดึงตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) เพื่อตรวจสอบยืนยันด้วยตนเอง

หมุดย้ำกึ่งท่อเหล็กที่ทนทานทั้ง 8 ขั้นพร้อมที่จะออกจากโรงงานของเราแล้ว เราเก็บบันทึกการตรวจสอบทุกครั้งเป็นเวลาห้าปี

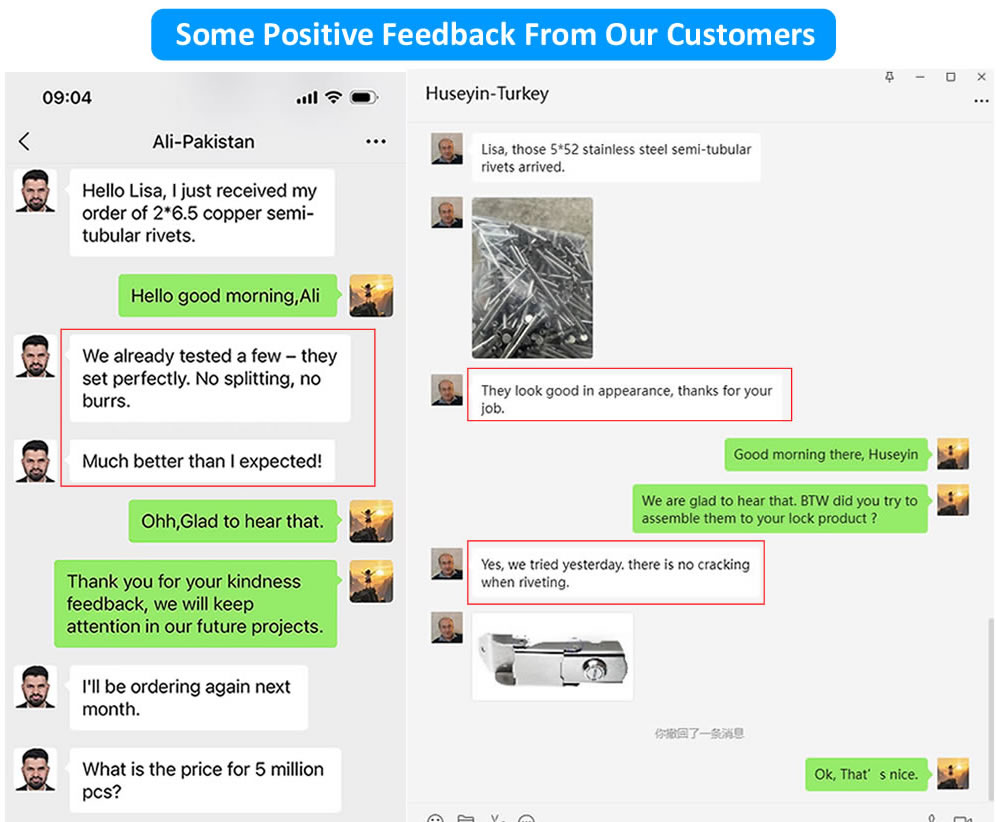

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

การรับรองและเกียรติประวัติของเรา

Nuote Metals รักษาการรับรองและการรับรองดังต่อไปนี้:

• ISO 9001:2015– ระบบการจัดการคุณภาพได้รับการรับรองโดย TÜV SÜD
• การปฏิบัติตาม RoHS– ตรวจสอบโดยการทดสอบของบุคคลที่สามของ SGS
• การปฏิบัติตาม REACH– ปัจจุบันการประกาศ SVHC
• มาตรฐาน ASTM F1941– การปฏิบัติตามมาตรฐานการชุบสังกะสี
• รายงานการทดสอบ SGS– มีจำหน่ายตามคำขอสำหรับชุดเฉพาะ

ใบรับรองและรายงานผลการทดสอบทั้งหมดสามารถขอได้

ในกรณีที่ใช้หมุดย้ำกึ่งท่อเหล็ก

เป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่ให้ความสำคัญกับความแข็งแกร่ง ความเร็ว และความคุ้มทุน:

• การผลิตเฟอร์นิเจอร์– เตียงพับ เก้าอี้ โซฟา ชุดบานพับ ข้อต่อโครง
• อุตสาหกรรมยานยนต์– ผ้าเบรก, แผงคลัตช์, ตกแต่งภายใน, แผงตัวถัง
• อุปกรณ์ปรับอากาศ– การประกอบตู้ การเชื่อมต่อท่อ โครงพัดลม
• อุปกรณ์อุตสาหกรรม– การ์ดเครื่องจักร, แผงควบคุม, ส่วนประกอบสายพานลำเลียง
• การก่อสร้าง– การเชื่อมต่อโครงสร้างเบา โครงโลหะ ฮาร์ดแวร์ทางสถาปัตยกรรม
• อิเล็กทรอนิกส์– การติดตั้งส่วนประกอบ การประกอบแชสซี การแยกแผงวงจร
• เครื่องหนังและเบาะ– รูเข็มขัด อุปกรณ์กระเป๋า อุปกรณ์ติดผ้า

เราทำงานอย่างไร – ข้อมูลที่เป็นประโยชน์

• ตัวอย่าง– ฟรี 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน (ลูกค้าชำระค่าขนส่ง)
• สั่งทดลอง– แนะนำให้ใช้ 10,000 ชิ้นสำหรับการตรวจสอบครั้งแรก
• ขั้นต่ำ– 2,000 ชิ้น (ขนาดมาตรฐาน), 5,000 ชิ้น (แบบถังหรือแบบหัวแบบกำหนดเอง)
• เวลานำ (สต็อก)– 5–7 วันทำการ
• เวลานำ (กำหนดเอง)– 10–12 วันทำการ
• ค่าเครื่องมือ– ไม่มีสำหรับรูปแบบหัวมาตรฐานและเส้นผ่านศูนย์กลางด้าม (1.5–8 มม.)

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: อะไรคือความแตกต่างระหว่างหมุดย้ำกึ่งท่อเหล็กและหมุดย้ำเหล็กตัน? ฉันควรเลือกรุ่นกึ่งท่อเมื่อใด

ตอบ: ความแตกต่างพื้นฐานคือโพรงกลวงที่หาง หมุดย้ำกึ่งท่อเหล็กมีช่องตื้นที่ส่วนปลาย ซึ่งต้องใช้แรงเพียง 25–30% ของหมุดย้ำแข็งที่มีเส้นผ่านศูนย์กลางเท่ากัน ทำให้ติดตั้งได้เร็วยิ่งขึ้นและอ่อนโยนต่อวัสดุโดยรอบ หมุดย้ำมีแรงเฉือนสูงกว่าเล็กน้อย (กึ่งท่อคงความแข็งแรงของหมุดย้ำแข็งไว้ ​​80–90%) แต่ต้องใช้อุปกรณ์หนักและใช้เวลามากกว่า สำหรับการใช้งานทางอุตสาหกรรม ยานยนต์ HVAC และฮาร์ดแวร์ส่วนใหญ่ รวมถึงโครงเตียงแบบพับได้ด้านบน หมุดย้ำกึ่งท่อให้ความแข็งแกร่งเพียงพอในขณะเดียวกันก็รักษาประสิทธิภาพการผลิตไว้ เลือกหมุดย้ำแบบตันสำหรับการรับน้ำหนักเชิงโครงสร้างที่รุนแรงเท่านั้น โดยให้ความสำคัญกับแรงเฉือนสูงสุดเท่านั้น

คำถามที่ 2: สามารถหมุดย้ำกึ่งท่อเหล็กใช้กลางแจ้งไม่เป็นสนิม?

ตอบ: ใช่ ด้วยการจบสกอร์ที่ถูกต้อง เหล็กที่ไม่เคลือบจะเกิดสนิมเร็วเมื่อสัมผัสกับความชื้น หมุดเหล็กคาร์บอนต่ำมาตรฐานของเรามีจำหน่ายพร้อมการชุบสังกะสี (ใส สีน้ำเงิน หรือสีเหลือง) ซึ่งให้ความทนทานต่อละอองเกลือนาน 48–96 ชั่วโมง ซึ่งเพียงพอสำหรับการใช้งานในร่มและกลางแจ้งที่มีที่กำบัง สำหรับโครงเตียงพับด้านบน การชุบสังกะสีช่วยป้องกันความชื้นเป็นครั้งคราวได้นานถึง 72 ชั่วโมง สำหรับสภาพแวดล้อมกลางแจ้งหรือชายฝั่งที่มีความต้องการมากขึ้น เราขอแนะนำให้เปลี่ยนไปใช้หมุดย้ำกึ่งท่อสแตนเลส (304 หรือ 316) ซึ่งให้การป้องกันสเปรย์เกลือได้นานกว่า 200–1,000+ ชั่วโมง

คำถามที่ 3: ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับหมุดย้ำกึ่งท่อเหล็กได้อย่างไร

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดประมาณ 1.5–2.0 มม. ตัวอย่างเช่น หากคุณเชื่อมแผ่นเหล็กขนาด 2 มม. สองแผ่น (รวม 4 มม.) ให้เลือกความยาวลำกล้อง 5.5–6.0 มม. ความยาวพิเศษนี้ทำให้มีวัสดุเพียงพอสำหรับส่วนกลวงที่จะม้วนออกด้านนอกและยึดแน่นโดยไม่หลุดจากด้านล่าง หากลำกล้องสั้นเกินไป การยึดเกาะจะอ่อนลง นานเกินไปถังอาจยุบได้ ความยาวรีเวทวัดจากด้านล่างของหัวรีเวทถึงปลายลำตัว ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวลำกล้องที่แน่นอน

พร้อมที่จะเพิ่มประสิทธิภาพสายการประกอบของคุณแล้วหรือยัง?

หากคุณกำลังใช้หมุดย้ำตันและต้องรับมือกับการประกอบที่ช้า วัสดุผิดรูป หรือมีต้นทุนเครื่องมือสูง ให้เปลี่ยนไปใช้หมุดย้ำกึ่งท่อเหล็กสามารถสร้างความแตกต่างอย่างมีนัยสำคัญ

สิ่งที่เราเสนอให้คุณ:

• มีหัวหลายสไตล์ – กลม, วงรี, โครงถัก, แบน และหัวเทเปอร์
• ช่วงก้านกว้าง – 1.5 มม. ถึง 8.0 มม
• ความยาวที่กำหนดเอง - ความยาวลำกล้องตามกองวัสดุที่แน่นอนของคุณ
• ชุบสังกะสีตามมาตรฐาน – ป้องกันการพ่นเกลือนาน 48–96 ชั่วโมง
• ISO 9001:2015– ระบบคุณภาพเต็มรูปแบบพร้อมเอกสารประกอบที่สามารถตรวจสอบย้อนกลับได้

เริ่มต้นในสามขั้นตอน:

• ส่งข้อมูลจำเพาะของคุณมาให้เรา เช่น เส้นผ่านศูนย์กลางของด้าม ความยาวลำกล้อง (หรือความหนาของกองวัสดุ) ลักษณะส่วนหัว ผิวสำเร็จ และปริมาณ
• เราตอบกลับภายใน 24 ชั่วโมง พร้อมค่าเครื่องมือ (ถ้ามี) ราคาชิ้นงาน และระยะเวลาดำเนินการ
• เราจัดส่งตัวอย่าง – ฟรี 20–50 ชิ้นเพื่อให้คุณทดสอบกับวัสดุจริงของคุณ
