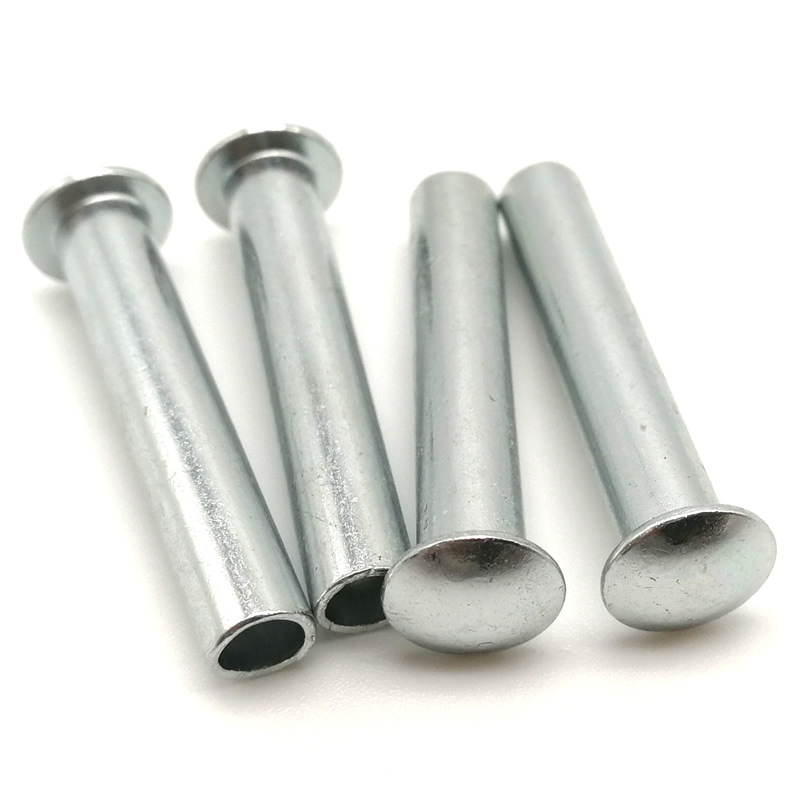

หมุดย้ำกลวงครึ่งหัว Truss

หมุดย้ำหัวกลมมาตรฐานมีเส้นผ่านศูนย์กลางของหัวประมาณ 1.6–1.8 เท่าของเส้นผ่านศูนย์กลางด้าม ใช้งานได้ดีกับข้อต่อโลหะกับโลหะ แต่เมื่อคุณยึดพลาสติก วัสดุคอมโพสิต โลหะแผ่นบาง หรือไม้ หัวที่แคบมักจะดึงทะลุได้ พื้นผิวลูกปืนไม่ใหญ่พอ

หมุดย้ำกลวงครึ่งหนึ่งของหัว Truss แก้ปัญหานี้ด้วยเส้นผ่านศูนย์กลางของหัว 2.2–2.8 เท่าของก้าน ซึ่งกว้างที่สุดในบรรดารูปแบบหัวมาตรฐานใดๆ โดมที่กว้างและต่ำจะกระจายโหลดไปยังพื้นที่ขนาดใหญ่ หยุดการดึงผ่าน และตั้งอยู่ต่ำพอที่จะหลีกเลี่ยงการกีดขวาง

และเนื่องจากกลวงครึ่งหนึ่ง ช่องตื้นที่ส่วนท้ายจึงลดแรงเซ็ตตัวลงประมาณ 70% เมื่อเทียบกับหมุดย้ำแบบตัน ความกว้างพิเศษ แรงต่ำกว่า. ข้อต่อถาวรเดียวกัน

หัวทรัสกับหัวกลม – ทำไมความกว้างจึงมีความสำคัญ

หัวโครงถักบางครั้งเรียกว่า "หมุดย้ำกล่องเกวียน" เพราะเดิมใช้เพื่อยึดแถบโลหะเข้ากับกล่องเกวียนไม้ หลักการเดียวกันในปัจจุบันคือ หัวที่กว้างจะป้องกันไม่ให้หมุดย้ำดึงผ่านวัสดุที่อ่อนนุ่มหรือเปราะ

เลือกหัวโครงเมื่อ:คุณกำลังยึดพลาสติก วัสดุคอมโพสิต โลหะแผ่นบาง ไม้เนื้ออ่อน หรือวัสดุใดๆ ที่หัวมาตรฐานจะดึงทะลุได้ รูมีขนาดใหญ่เกินไปและต้องใช้หัวที่กว้างกว่าเพื่อปกปิด คุณต้องมีโปรไฟล์ต่ำแต่ต้องการพื้นที่รับน้ำหนักสูงสุด

Truss Head Half Hollow กับ Solid – ข้อได้เปรียบของ Hollow

การออกแบบครึ่งกลวงจะขยายเฉพาะส่วนท้ายเท่านั้น ทำให้เหมาะสำหรับการประกอบที่วัสดุโดยรอบต้องไม่เสียหาย หมุดย้ำกลวงครึ่งหัวแบบ Truss มักใช้กับพลาสติก คอมโพสิต โลหะแผ่นบาง และการใช้งานที่คำนึงถึงการดึงทะลุ

วัสดุและการตกแต่ง – สิ่งที่เรานำเสนอ

วัสดุ:เหล็กคาร์บอน (ชุบสังกะสี), สแตนเลส (304/316, พาสซีฟ), ทองเหลือง (C2680), ทองแดง (C11000), อลูมิเนียม (1100/5052/5056)

เสร็จสิ้น:ชุบสังกะสี, ชุบนิกเกิล, พาสซีฟเวต, แล็กเกอร์, ออกไซด์สีดำ, ธรรมดา

การใช้งานจริงอย่างหนึ่ง - ที่นั่งสตูลสวนพลาสติก

ผู้ผลิตเก้าอี้สตูลในสวนพลาสติกรายหนึ่งใช้หมุดหัวกลมเพื่อยึดขาโลหะเข้ากับที่นั่งที่ทำจากโพลีโพรพีลีน พื้นผิวลูกปืนแคบถูกดึงผ่านพลาสติกหลังจากใช้งานซ้ำหลายครั้ง หัวกลมล้มเหลว หัวแบนทำเครื่องหมายพื้นผิว ลูกค้าต้องการส่วนหัวที่กว้างขึ้น และจำเป็นต้องติดตั้งแบบครึ่งกลวงด้วยแรงต่ำเพื่อหลีกเลี่ยงไม่ให้พลาสติกแตกร้าว

เราจัดหาหมุดย้ำกลวงครึ่งหัวหัวทรัสเหล็กชุบสังกะสี – ก้าน 4.0 มม., หัว 11.0 มม., ความยาวลำกล้อง 10.0 มม. หัวที่กว้างเป็นพิเศษจะกระจายน้ำหนักไปยังพื้นที่ที่ใหญ่ขึ้น โดยไม่ต้องดึงทะลุอีกต่อไป แรงในการตัดช่องกลวงครึ่งหนึ่งจาก 3.5 ตันเป็น 1.0 ตัน – ไม่มีรอยแตกร้าวจากความเค้นในพลาสติก ลูกค้าทดสอบอุจจาระจำนวน 500 ตัว หลังจากรอบการโหลด 10,000 รอบ ไม่มีความล้มเหลว ตอนนี้พวกเขาสั่งซื้อหมุดย้ำกลวงครึ่งหัวแบบทรัสเป็นชุดละ 150,000 ชิ้นต่อปี

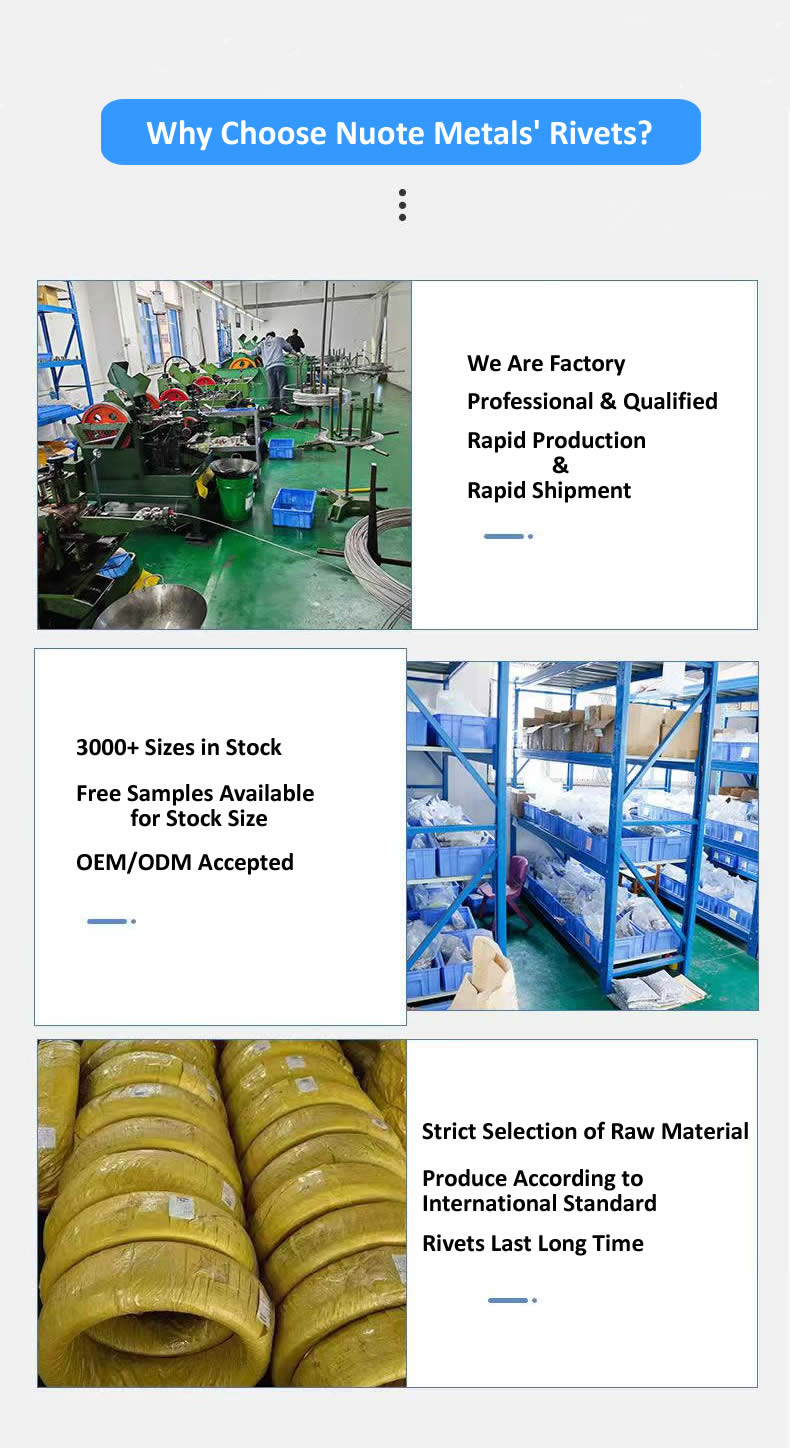

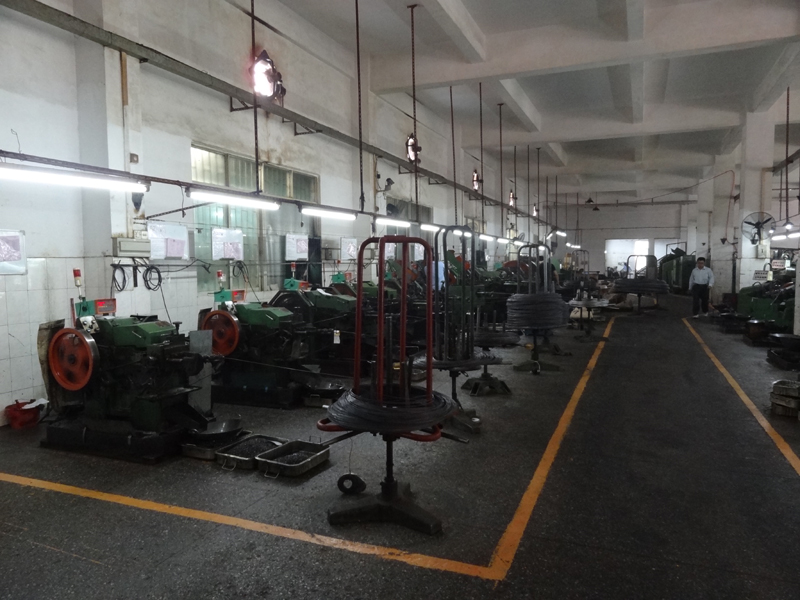

ภายในการผลิตของเรา - เครื่องจักร 45 เครื่อง ประสบการณ์มากกว่า 10 ปี

เราผลิตหมุดย้ำกลวงครึ่งหัวแบบทรัสด้วยเครื่องจักรมุ่งหน้าเย็น 45 เครื่องในโรงงานที่ตงกวนของเรา สามารถผลิตหมุดย้ำได้ตั้งแต่เส้นผ่านศูนย์กลาง 0.8 มม. ถึง 10 มม.

สิ่งที่เราผลิต:หมุดมาตรฐานสำหรับการสั่งซื้อในปริมาณมาก และหมุดสั่งทำพิเศษที่มีโปรไฟล์หรือความยาวส่วนหัวที่ไม่เป็นมาตรฐาน

ใครเป็นคนสร้าง:ช่างเทคนิคอาวุโสของเรามีประสบการณ์ด้านความเย็นจัดโดยเฉลี่ยมากกว่า 10 ปี พวกเขาเข้าใจว่าหัวโครงถักที่กว้างก่อตัวได้อย่างไรโดยไม่มีรอยยับ โลหะจะต้องไหลเข้าสู่แม่พิมพ์อย่างสม่ำเสมอเพื่อสร้างโดมที่ต่ำและกว้าง

สิ่งที่เราตรวจสอบ:ความลึกของโพรง (45–55% ของความยาวลำกล้อง), เส้นผ่านศูนย์กลางของหัว, ความสูงของหัว, เส้นผ่านศูนย์กลางของด้าม, ความแข็ง – ทุกชุด

ความเร็วในการผลิต:สูงถึง 400 ชิ้นต่อนาทีสำหรับเส้นผ่านศูนย์กลางมาตรฐาน

การทำงานร่วมกับลูกค้าทั่วโลก

เราจัดหาหมุดย้ำกลวงครึ่งหัวแบบทรัสให้กับผู้ผลิตทั่วอเมริกาเหนือ ยุโรป และเอเชีย ลูกค้าของเราสร้าง:

• เฟอร์นิเจอร์พลาสติกและผลิตภัณฑ์ทำสวน – เก้าอี้ เก้าอี้สตูล โต๊ะ ถังเก็บของ
• อุปกรณ์ HVAC – การเชื่อมต่อท่อ ตัวเรือนพัดลม ชุดแผง
• เครื่องใช้ไฟฟ้า – ตัวเรือนพลาสติก จุดบานพับ อุปกรณ์ยึดแผง
• ยานยนต์ – แผงตกแต่งภายใน ชุดประกอบแบบอ่อน ส่วนประกอบใต้ฝากระโปรง
• ป้ายและจอแสดงผล – การยึดอะคริลิกและแผ่นโลหะ
• ตู้อิเล็กทรอนิกส์ – ตัวเครื่องพลาสติกและโลหะบาง

เราร่วมมือกับทั้งร้านประกอบขนาดเล็กและ OEM ขนาดใหญ่ ตั้งแต่การสร้างต้นแบบอย่างรวดเร็วไปจนถึงการดำเนินการผลิตในปริมาณมาก จุดแข็งของเราคือความยืดหยุ่น: ขนาดที่กำหนดเอง ตัวอย่างที่รวดเร็ว และคุณภาพที่สม่ำเสมอในทุกปริมาณ

คำถามสองข้อที่เราตอบบ่อยๆ

ถาม: "จะเกิดอะไรขึ้นหากฉันใช้หมุดย้ำหัวกลมแบบมาตรฐานกับชิ้นส่วนพลาสติกแทนการใช้หัวโครงถัก"

ตอบ: ความล้มเหลวที่พบบ่อยที่สุดคือการดึงทะลุ หัวกลมมีเส้นผ่านศูนย์กลางหัวเพียง 1.6–1.8 เท่าของด้าม พื้นผิวตลับลูกปืนมีขนาดเล็กเกินไปสำหรับวัสดุอ่อน เมื่อเวลาผ่านไปหรือภายใต้ภาระหนัก หัวจะดึงเข้าไปในพลาสติก - ข้อต่อล้มเหลว หัวโครงซึ่งอยู่ที่ 2.2–2.8 เท่าของก้าน จะกระจายน้ำหนักไปทั่วพื้นที่ประมาณสองเท่า ในกรณีเก้าอี้สตูลในสวนด้านบน หัวกลมล้มเหลว มัดหัวไว้ หากคุณกำลังยึดวัสดุที่อ่อนนุ่มหรือเปราะ หัวโครงถักไม่ถือเป็นคำแนะนำ แต่เป็นตัวยึดที่เหมาะสม

ถาม: "ฉันสามารถตั้งหมุดย้ำกลวงครึ่งหัวทรัสด้วยเครื่องมือช่างได้หรือไม่ หรือต้องใช้เครื่องอัดลม"

ตอบ: ใช้งานได้ทั้งสองอย่าง แต่ตัวเลือกจะขึ้นอยู่กับปริมาณของคุณ สำหรับปริมาณน้อย (ต่ำกว่า 500 หมุดย้ำ) เครื่องบีบหมุดย้ำแบบแมนนวลหรือค้อนที่มีการเจาะแบบตั้งค่าทำงานได้ดี โดยวางหมุดย้ำไว้บนแผ่นเหล็ก สอดหมุดเข้าไป และตอกย้ำหนึ่งครั้ง สำหรับปริมาณการผลิต (หมุดย้ำมากกว่า 1,000 ตัว) เราขอแนะนำอย่างยิ่งให้ใช้เครื่องอัดแบบนิวแมติกหรือไฮดรอลิก ซึ่งให้แรงในการตั้งค่าที่สม่ำเสมอ รอบที่เร็วขึ้น ลดความล้าของผู้ปฏิบัติงาน และป้องกันความเสียหายต่อหัวโครงถักที่กว้าง ข้อกำหนดหลัก: หมัดตั้งต้องมีหน้าตัดแบนหรือเว้าเล็กน้อยที่ตรงกับโปรไฟล์หัวโครงเพื่อหลีกเลี่ยงการทำเครื่องหมายที่ศีรษะ เราสามารถจัดหาเครื่องมือปรับตั้งที่เข้ากันกับขนาดหมุดย้ำของคุณได้ โดยระยะเวลารอคอยเครื่องมือคือ 5–7 วัน
