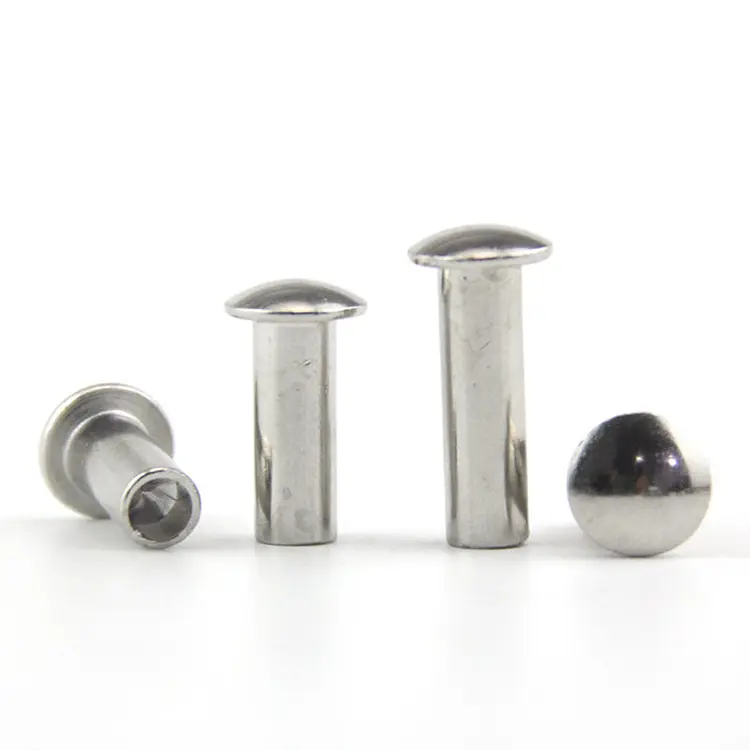

หมุดย้ำกึ่งท่อหัวทรัส

เมื่อคุณยึดวัสดุอ่อน เช่น พลาสติก หนัง โลหะแผ่นบาง หรือวัสดุผสม หมุดย้ำหัวกลมแบบมาตรฐานมักจะใช้ไม่ได้ พื้นผิวตลับลูกปืนแคบจะรวมแรง และเมื่อเวลาผ่านไป หัวจะดึงทะลุออกมา ที่หมุดย้ำกึ่งท่อหัวทรัสแก้ปัญหานี้ด้วยโดมทรงเตี้ยที่กว้างเป็นพิเศษซึ่งกระจายแรงจับยึดไปยังพื้นที่ที่ใหญ่กว่ามาก

ช่องกึ่งกลวงจะลดแรงในการตั้งค่าได้มากถึง 70% เมื่อเทียบกับหมุดย้ำแบบตัน คุณจะได้รับแรงยึดเหมือนหมุดย้ำโดยไม่ต้องออกแรงกดหนักหรือเสี่ยงต่อการแตกร้าวของวัสดุที่เปราะ

หัว Truss กับหัวอื่นๆ – ทำไมความกว้างพิเศษจึงมีความสำคัญ

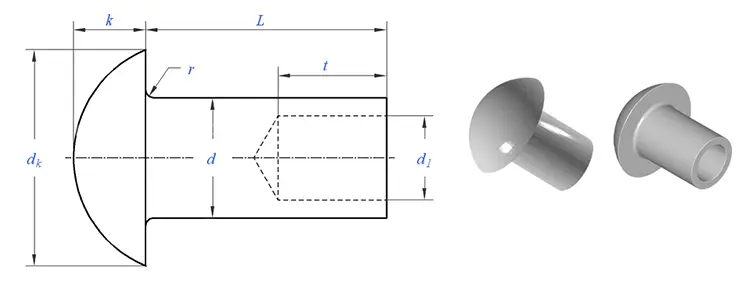

หัวทรัสเป็นรูปแบบหัวมาตรฐานที่กว้างที่สุด เส้นผ่านศูนย์กลางของมันคือ 2.2 ถึง 2.8 เท่าของเส้นผ่านศูนย์กลางของก้าน เปรียบเทียบกับหัวทั่วไปอื่น ๆ :

โดมที่กว้างและต่ำหมายความว่าหมุดย้ำทำหน้าที่เสมือนแหวนรองในตัว โดยจะกระจายน้ำหนัก ป้องกันการดึงทะลุ และอยู่ในตำแหน่งเรียบพอที่จะหลีกเลี่ยงการกีดขวาง

Truss Head Semi Tubular กับ Truss Head Solid – ข้อได้เปรียบแบบ Semi-Hollow

หัวทั้งสองแบบมีโปรไฟล์กว้างเหมือนกัน ความแตกต่างอยู่ที่ก้าน

การออกแบบกึ่งท่อจะขยายเฉพาะส่วนท้ายเท่านั้น ทำให้เหมาะสำหรับจุดหมุนและชุดประกอบที่วัสดุโดยรอบต้องไม่เสียหาย สำหรับการใช้งานเฟอร์นิเจอร์ อิเล็กทรอนิกส์ และเครื่องใช้ไฟฟ้าส่วนใหญ่ รุ่นกึ่งท่อมีความแข็งแกร่งเพียงพอในขณะเดียวกันก็รักษาประสิทธิภาพการผลิตไว้

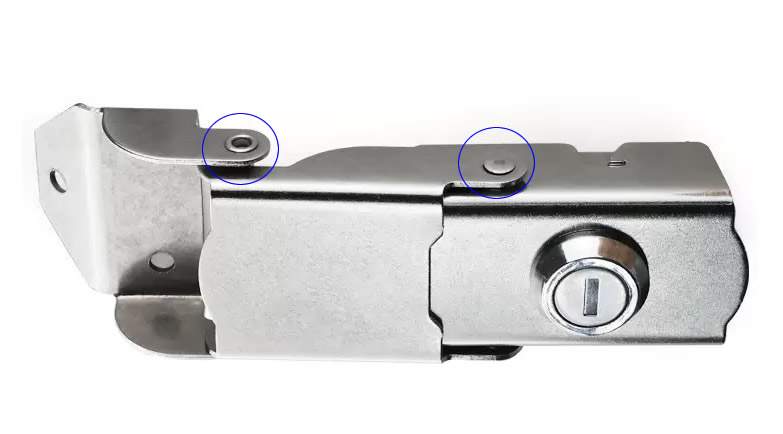

การใช้งานจริงเพียงครั้งเดียว - กลไกการล็อคสแตนเลส

ผู้ผลิตแม่กุญแจทางอุตสาหกรรมจำเป็นต้องใช้หมุดย้ำที่จะยึดแผ่นล็อคภายในไว้โดยไม่ทำให้ตัวสังกะสีหล่อเสียหาย หมุดย้ำหัวกลมแบบเดิมถูกดึงผ่านด้วยแรงล็อคซ้ำๆ

Nuote Metals จำหน่ายหมุดย้ำกึ่งท่อหัวทรัสสแตนเลส 304 ก้าน 4 มม. ความยาวลำกล้อง 6 มม. หัวที่กว้างเป็นพิเศษขนาด 9 มม. เชื่อมระหว่างรูช่องว่างขนาดใหญ่ และป้องกันการดึงผ่านด้วยแรงสลักซ้ำ ๆ ที่ต่ำกว่า 300 นิวตัน หลังจากการทดสอบรอบ 50,000 ครั้ง ก็ไม่มีใครคลายตัว ลูกค้าให้เครดิตการออกแบบหัวโครงสำหรับขจัดเครื่องซักผ้ารอง

วัสดุและการตกแต่ง – สิ่งที่เรานำเสนอ

จากวัตถุดิบไปจนถึงหมุดย้ำสำเร็จรูป – เราสร้างมันขึ้นมาได้อย่างไร

หมุดย้ำหัวกึ่งท่อแบบ Truss ผลิตขึ้นโดยใช้หัวเย็น หัวโครงกว้างต้องขึ้นรูปหลายขั้นตอนเพื่อให้แน่ใจว่าโลหะไหลได้สม่ำเสมอโดยไม่เกิดรอยยับ

1. การจัดซื้อวัสดุ– ลวดที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ คอยล์แต่ละอันมาพร้อมกับใบรับรองการทดสอบโรงสีและหมายเลขความร้อน

2. การตรวจสอบวัสดุที่เข้ามา– ตรวจสอบเส้นผ่านศูนย์กลาง ความแข็ง และองค์ประกอบของวัสดุแล้ว สเปกโตรมิเตอร์ยืนยันเกรด วัสดุที่ไม่ตรงตามข้อกำหนดถูกปฏิเสธ

3. การตั้งค่าเครื่องมือ– ตรวจสอบดายส่วนหัวของคาร์ไบด์และตั้งค่าสำหรับโปรไฟล์หัวทรัสและช่องกึ่งท่อ

4. การตรวจสอบบทความครั้งแรก– หมุดย้ำ 10 อันที่วัดด้วยเครื่องเปรียบเทียบแสง ตรวจสอบเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของก้าน ความยาวลำกล้อง และความลึกของโพรง

5. การผลิตจำนวนมาก– การตรวจสอบระหว่างดำเนินการ: หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น การดริฟท์ใดๆ ก็ตามจะหยุดการกด

6. การตรวจสอบระหว่างดำเนินการ– ทุกๆ 2,000 ชิ้น ให้ติดหมุด 3 อันเข้ากับวัสดุตัวอย่าง Clinch ตรวจสอบความสมมาตรและความแน่น

7. การชุบหรือการเคลือบ– สมัครตามที่กำหนด

8. การตรวจสอบขาออกขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้องที่ออก

การรับรองของเรา – หลักฐานคุณภาพ

Nuote Metals รักษาความสามารถในการตรวจสอบย้อนกลับและเอกสารคุณภาพอย่างครบถ้วนสำหรับหมุดย้ำกึ่งท่อหัวทรัสทุกชุด:

• ISO 9001:2015 – ได้รับการรับรองระบบการจัดการคุณภาพ
• การปฏิบัติตาม RoHS – ตรวจสอบโดยการทดสอบของบุคคลที่สามของ SGS
• การปฏิบัติตาม REACH – การประกาศ SVHC ในปัจจุบัน
• รายงานผลการทดสอบ SGS – ตามคำขอสำหรับชุดงานเฉพาะ
• ใบรับรองวัสดุ – ใบรับรองการทดสอบโรงสีที่ตรวจสอบย้อนกลับไปยังคอยล์ดั้งเดิม

ใบรับรองและรายงานการทดสอบทั้งหมดพร้อมให้ดาวน์โหลดหรือตามคำขอ เราเชื่อในความโปร่งใสโดยสมบูรณ์ - สิ่งที่เราอ้างสิทธิ์เราสามารถพิสูจน์ได้

การทำงานร่วมกับลูกค้าทั่วโลก

เราจัดหาหมุดย้ำกึ่งท่อหัวทรัสให้กับผู้ผลิตทั่วอเมริกาเหนือ ยุโรป และเอเชีย ลูกค้าของเราสร้าง:

• กลไกการล็อคและฮาร์ดแวร์ – กุญแจ สลัก บานพับ
• รั้วและโครงสร้างภายนอก – รั้วอลูมิเนียม แผงสวน
• ตู้อิเล็กทรอนิกส์ – ตัวเครื่องโลหะและพลาสติกบาง
• ภายในรถยนต์ – แผงปิด, ชุดประกอบแบบอ่อน
• สัมภาระและกล่อง – อุปกรณ์เสริมสำหรับมือจับ วงเล็บมุม
• เครื่องใช้ไฟฟ้า – ส่วนประกอบแผง จุดบานพับ

เราร่วมมือกับทั้งร้านประกอบขนาดเล็กและ OEM ขนาดใหญ่ ตั้งแต่การสร้างต้นแบบอย่างรวดเร็วไปจนถึงการดำเนินการผลิตในปริมาณมาก

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "ฉันสามารถหาตัวอย่างก่อนสั่งซื้อปริมาณการผลิตได้หรือไม่"

ตอบ: ได้ เรามีตัวอย่างสำหรับผลิตภัณฑ์ทั้งหมดของเรา สำหรับข้อกำหนดมาตรฐานที่มีอยู่ จะมีการจัดหาตัวอย่างให้ฟรี โดยคุณจ่ายเพียงค่าขนส่งเท่านั้น สำหรับขนาดที่กำหนดเองหรือเครื่องมือที่กำหนดเอง ความพร้อมใช้งานของตัวอย่างและระยะเวลารอคอยจะขึ้นอยู่กับข้อกำหนดเฉพาะ โปรดติดต่อทีมขายของเราพร้อมกับรูปวาดหรือข้อกำหนดของคุณ และพวกเขาจะให้คำแนะนำเกี่ยวกับต้นทุนตัวอย่างและระยะเวลาในการจัดส่ง

ถาม: "หมุดย้ำกึ่งท่อหัวทรัสมีวัสดุอะไรบ้าง"

ตอบ: เรามีกลุ่มวัสดุสี่กลุ่ม: เหล็กกล้าคาร์บอนต่ำ (ชุบสังกะสี คุ้มราคาสำหรับปริมาณสูง), สเตนเลส (304/316) (ต้านทานการกัดกร่อนถาวรสำหรับกลางแจ้งและในทะเล), อะลูมิเนียม (น้ำหนักเบา ไม่เป็นแม่เหล็ก เหมาะสำหรับการฟันดาบและอุปกรณ์อิเล็กทรอนิกส์) และทองเหลือง (C2680) (ตกแต่ง เป็นสื่อกระแสไฟฟ้า ไม่เป็นแม่เหล็กสำหรับฮาร์ดแวร์ที่มองเห็นได้) มีให้เลือกทั้งสี่แบบโดยมีโปรไฟล์หัวโครงถักกว้างเท่ากัน

ถาม: "ฉันจะป้องกันไม่ให้หมุดกึ่งท่อหัวทรัสดึงผ่านวัสดุอ่อนได้อย่างไร"

ตอบ: หัวโครงได้รับการออกแบบมาโดยเฉพาะเพื่อป้องกันการดึงทะลุ พื้นผิวลูกปืนกว้าง (เส้นผ่านศูนย์กลางด้าม 2.2–2.8×) กระจายแรงจับยึดในพื้นที่ขนาดใหญ่กว่ารูปแบบหัวมาตรฐานอื่นๆ เพื่อผลลัพธ์ที่ดีที่สุด ตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางของหัวตรงกับความหนาของวัสดุของคุณ เราสามารถแนะนำขนาดที่เหมาะสมที่สุดตามการใช้งานของคุณได้ ในกรณีศึกษาแม่กุญแจข้างต้น หัวโครงถักจะขจัดการดึงทะลุในกรณีที่หัวกลมล้มเหลว
