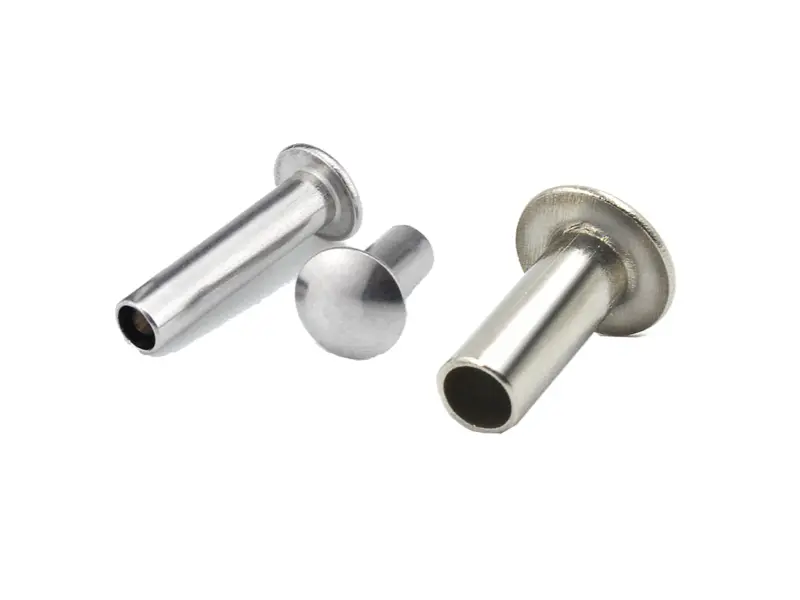

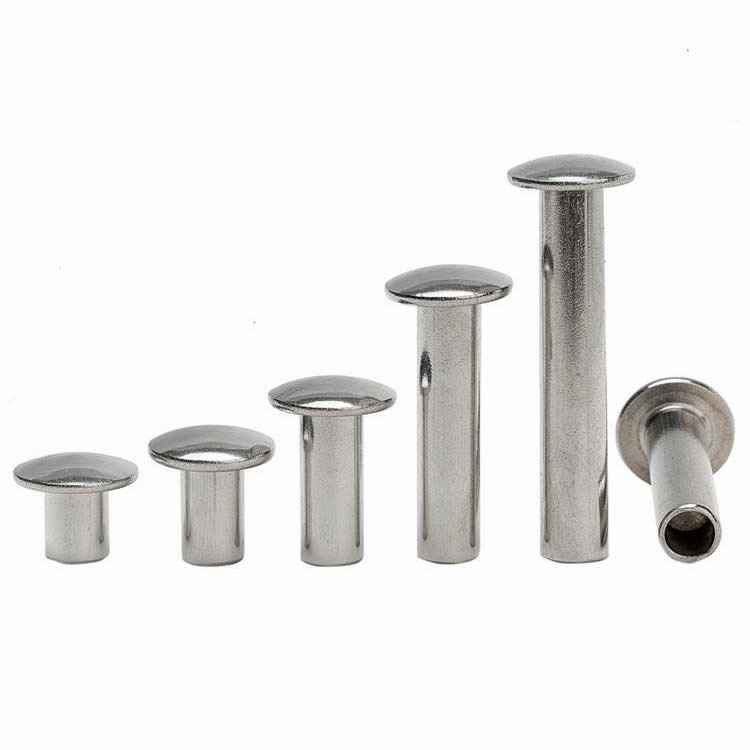

หมุดย้ำกลวงครึ่งหัวอเนกประสงค์

เมื่อหมุดย้ำต้องอยู่ต่ำกว่าหัวกลมแต่มีพื้นที่รับน้ำหนักมากกว่าหัวแบน หัวหมุดอเนกประสงค์จะให้ความสมดุลที่เหมาะสมที่สุด หมุดย้ำกลวงครึ่งหัวอเนกประสงค์มีโดมทรงเตี้ยที่โค้งมนเล็กน้อย ซึ่งช่วยลดการติดขัดขณะกระจายน้ำหนักบนพื้นผิวที่กว้างขึ้น ช่องกึ่งกลวงจะลดแรงการตั้งค่าประมาณ 70% เมื่อเทียบกับหมุดย้ำแข็ง ทำให้เหมาะสำหรับการประกอบอัตโนมัติและวัสดุที่ละเอียดอ่อน

หมุดย้ำหัวอเนกประสงค์หัวเย็น Nuote Metals ผลิตจากเหล็กกล้าคาร์บอนต่ำ สแตนเลส (304/316) และทองเหลือง ส่วนประกอบของเรารองรับอุตสาหกรรมที่รูปลักษณ์ภายนอกที่สะอาดตาเป็นสิ่งสำคัญ รวมถึงการตกแต่งภายในรถยนต์ กระเป๋าเดินทาง เครื่องหนัง ตู้อิเล็กทรอนิกส์ และชุดเฟอร์นิเจอร์

อะไรทำให้ Universal Head แตกต่าง

หัวอเนกประสงค์อยู่ระหว่างหัวกลมและหัวแบนทั้งความสูงและความกว้าง มีพื้นผิวลูกปืนที่ใหญ่กว่าหัวกลม (ลดความเสี่ยงในการดึงทะลุ) ขณะเดียวกันก็รักษาโปรไฟล์ที่ต่ำกว่าซึ่งลดการกีดขวางให้เหลือน้อยที่สุด

หัวอเนกประสงค์คือตัวเลือก "พื้นกลาง" ซึ่งกว้างพอที่จะป้องกันการดึงทะลุในพลาสติกและผ้าส่วนใหญ่ ต่ำพอที่จะหลีกเลี่ยงชิ้นส่วนหรือเสื้อผ้าที่เคลื่อนไหวได้ และโค้งมนพอที่จะทำให้ดูเรียบร้อยบนสินค้าอุปโภคบริโภค

ข้อมูลจำเพาะทางเทคนิค – วัสดุ ขนาด และการตกแต่ง

ตัวเลือกวัสดุ

ขนาดมาตรฐาน – หัวอเนกประสงค์ (เหล็ก)

ความคลาดเคลื่อน: ก้านเส้นผ่านศูนย์กลาง ± 0.05 มม., เส้นผ่านศูนย์กลางหัว ± 0.15 มม., ความยาวโดยรวม ± 0.15 มม. มีความยาวลำกล้องที่กำหนดเองได้

ข้อมูลทางกล (หัวเหล็กอเนกประสงค์ 5 มม. ตั้งเป็นแผ่นเหล็ก 2 มม.)

โดยทั่วไปช่องกึ่งกลวงจะคงความต้านทานแรงเฉือนของหมุดย้ำแข็งได้ประมาณ 80–90% ในขณะที่ใช้แรงในการติดตั้งน้อยกว่ามาก

เสร็จสิ้นที่มีอยู่

ดูว่าเราทำหมุดย้ำอย่างไร

เห็นก็เชื่อ. คลิกวิดีโอด้านล่างเพื่อดูการทำงานของการกดหัวเย็นของเรา ตั้งแต่การป้อนลวดไปจนถึงการดีดหมุดย้ำจนเสร็จสิ้น ลำดับทั้งหมดทำงานที่ 200–300 ชิ้นต่อนาที โดยมีการตรวจสอบคุณภาพแบบเรียลไทม์ในทุกขั้นตอน

หัวตัดเย็นแบบหลายสถานีของเราทำการยกกำลังสอง การมุ่งหน้า การอัดขึ้นรูปโพรง และการตัดแต่งในรอบเดียวที่ต่อเนื่องกัน—ทั้งหมดโดยยังคงรักษาความคลาดเคลื่อนที่ยอมรับได้ ±0.05 มม. สิ่งที่คุณเห็นคือสิ่งที่เราส่งมอบ ทีละชุด

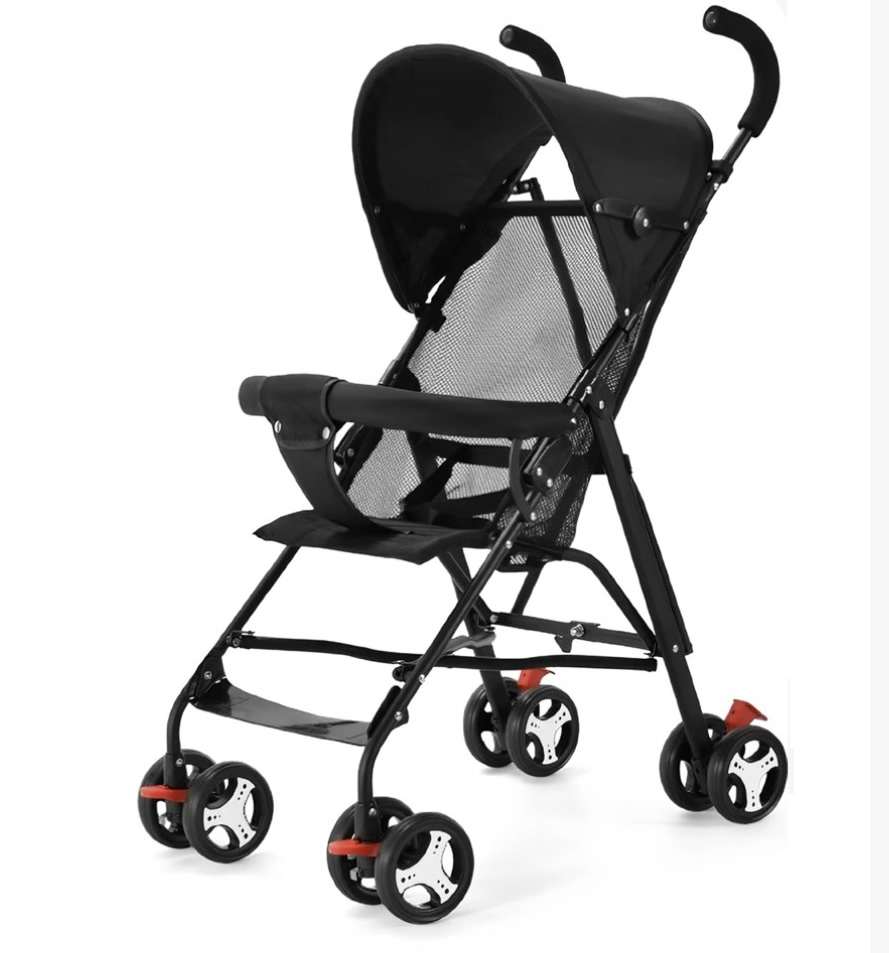

ตัวอย่างของลูกค้าจริง - บานพับพับรถเข็นเด็ก

นี่เป็นหนึ่งในการใช้งานหลายอย่างสำหรับหมุดย้ำกลวงครึ่งหัวอเนกประสงค์ เรารวมไว้เพื่อแสดงการใช้งานจริง ไม่ใช่เพื่อแนะนำข้อจำกัด

ผู้ผลิตผลิตภัณฑ์สำหรับเด็กติดต่อเราเพื่อแจ้งปัญหา โครงรถเข็นของพวกเขาใช้หมุดย้ำหัวกลมที่ข้อต่อพับ หัวกลมติดอยู่บนเบาะผ้าขณะที่พ่อแม่พับและกางรถเข็นออก ข้อร้องเรียนเพิ่มขึ้น พวกเขาต้องการหมุดย้ำที่อยู่ต่ำกว่าหัวกลม ดูไม่เทอะทะเหมือนหัวโครงถัก และสามารถรองรับรอบการพับได้ 10,000 รอบ

เราขอแนะนำหมุดย้ำกลวงครึ่งหัวอเนกประสงค์ – ก้าน 5 มม. เส้นผ่านศูนย์กลางหัว 10 มม. เหล็กคาร์บอนชุบสังกะสี ความสูงของหัวสากลเพียง 2.4 มม. เทียบกับ 3.2 มม. สำหรับทรงกลม ความแตกต่าง 0.8 มม. ช่วยลดการติดขัดของเนื้อผ้า หัวที่กว้างขึ้น 10 มม. ยังกระจายแรงเค้นได้ดีขึ้น ป้องกันไม่ให้บุชพลาสติกแตกร้าว

ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับรถเข็นเด็ก 100 คัน หลังจากการพับ 10,000 รอบ ไม่มีสะดุด ไม่คลาย ไม่แตกร้าว ตอนนี้พวกเขาสั่งหมุดย้ำของเราเป็นชุดจำนวน 50,000–100,000 ชิ้น

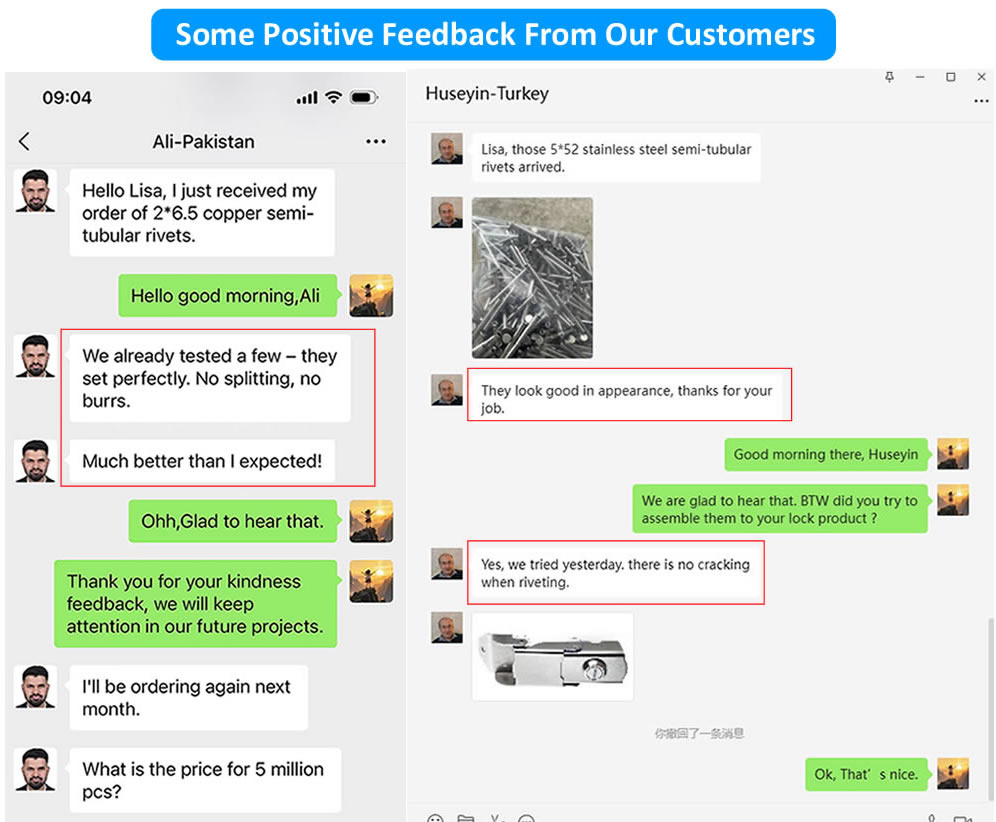

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

ในกรณีที่ใช้หมุดย้ำกลวงครึ่งตัว

• รถเข็นเด็กและรถเข็นเด็ก – บานพับแบบพับได้ จุดยึดผ้า
• อุปกรณ์ตกแต่งภายในรถยนต์ – แผงประตู, ที่หุ้มเบาะ, ที่จับ
• สัมภาระและกล่องต่างๆ – แท่นยึดแฮนด์ การ์ดมุม อุปกรณ์ติดตั้งตัวล็อค
• เครื่องหนัง – รูเข็มขัด, อุปกรณ์เกี่ยวสายกระเป๋า, อุปกรณ์ตกแต่ง
• กล่องหุ้มอิเล็กทรอนิกส์ – การยึดแบบต่ำ, ชุดประกอบแชสซี
• เฟอร์นิเจอร์ – ข้อต่อโลหะกับไม้, อุปกรณ์ตกแต่งเบาะ
• วัสดุเนื้ออ่อน เช่น ผ้าใบ ผ้าใบกันน้ำ พลาสติก

วิธีที่เราตอกย้ำหัวเย็น

หัวกัดเย็นขึ้นรูปโลหะที่อุณหภูมิห้องโดยใช้เครื่องอัดความเร็วสูงและแม่พิมพ์ที่มีความแม่นยำ สำหรับหมุดย้ำกลวงครึ่งหัวสากล เราใช้ส่วนหัวเย็นแบบหลายสถานี

การวาดลวด– ลวดที่เข้ามาจะถูกดึงออกมาตามเส้นผ่านศูนย์กลางก้านที่แน่นอน

ตัดออก– ลวดถูกตัดให้ได้ความยาวว่างที่แม่นยำ

การตีครั้งแรก (กำลังสอง)– ช่องว่างเป็นศูนย์กลางและเป็นกำลังสอง

การโจมตีครั้งที่สอง (มุ่งหน้า)– แม่พิมพ์คาร์ไบด์เป็นหัวอเนกประสงค์

การระเบิดครั้งที่สาม (การอัดขึ้นรูปโพรง)– หมัดสร้างช่องกึ่งกลวง (45–55% ของความยาวลำกล้อง)

ตัดแต่ง– ลบแฟลชบริเวณขอบศีรษะออก

ไม้ลอย– ไมโครเสี้ยนจะถูกลบออก

การชุบหรือการทู่– สมัครตามที่กำหนด

การขึ้นรูปเย็นจะทำให้วัสดุแข็งตัว เพิ่มความแข็งผิว 15–20% แม่พิมพ์คาร์ไบด์ของเราได้รับการขัดเงาถึง Ra 0.1µm เพื่อการสร้างส่วนหัวที่ราบรื่น

กระบวนการควบคุมคุณภาพของเรา – จากวัตถุดิบไปจนถึงสายการผลิตของคุณ

หมุดย้ำทุกชุดจะเป็นไปตามระบบการตรวจสอบแบบหลายชั้น

ขั้นวัสดุที่เข้ามา

แต่ละคอยล์ได้รับการตรวจสอบเส้นผ่านศูนย์กลาง (เลเซอร์ไมโครมิเตอร์ ±0.02 มม.) และความแข็ง (เครื่องทดสอบ Rockwell) ข้อกำหนดภายนอกคอยล์ใดๆ จะถูกปฏิเสธ

การตั้งค่าและขั้นแรก

หมุด 10 อันแรกจะถูกตรวจสอบภายใต้กำลังขยาย 20 เท่า เพื่อหาข้อบกพร่องที่พื้นผิว จากนั้นจึงวัดโดยใช้เครื่องเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว ก้าน ความยาว และความลึกของโพรงต้องตรงกับแบบร่าง

ในระหว่างขั้นตอนการผลิต

ผู้ปฏิบัติงานดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ขนาดที่สำคัญจะได้รับการตรวจสอบด้วยคาลิปเปอร์แบบดิจิทัลและเกจวัดแบบ go/no-go การดริฟท์ใดๆ จะทำให้กดหยุดทันที

Cขั้นตอนการตรวจสอบลินช์

ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 อันไว้ในตัวอย่างวัสดุจริงของคุณ การม้วนงอได้รับการตรวจสอบความสมมาตร ความแน่น และการแตกร้าว

การทดสอบการกัดกร่อน (ถ้ามี)

สำหรับหมุดย้ำแบบชุบ ตัวอย่างจะถูกวางไว้ในห้องสเปรย์เกลือของเราตามมาตรฐาน ASTM B117 มีการออกใบรับรองพร้อมกับแบทช์

ขั้นตอนการเรียงลำดับขั้นสุดท้าย

หมุดย้ำทุกตัวจะผ่านเครื่องคัดแยกด้วยแสงด้วยกล้องความเร็วสูง หลังจากการเรียงลำดับ ตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) จะได้รับการตรวจสอบด้วยตนเอง

บันทึกการตรวจสอบทั้งหมดจะถูกเก็บไว้เป็นเวลาห้าปีและรวมอยู่ในการจัดส่งทุกครั้ง

คำสั่งซื้อของคุณ - มีอะไรอยู่ในกล่อง

• หมุดย้ำในถุงปิดผนึก – มีป้ายกำกับพร้อมหมายเลขชิ้นส่วน หมายเลขชุด และปริมาณ
• รายงานการตรวจสอบขนาด – หมุดย้ำ 10 ตัวที่วัดจากชุดงาน
• ใบรับรองวัสดุ – ใบรับรองการทดสอบโรงสีสำหรับคอยล์ที่ใช้
• ใบรับรองการชุบ – ผลความหนาและสเปรย์เกลือ (ถ้ามี)
• ใบรับรองความสอดคล้อง – ลงนามโดยผู้จัดการ QA สามารถตรวจสอบย้อนกลับเป็นชุดได้

Nuote Metals ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการประกาศ RoHS และ REACH ตามคำขอ

เราทำงานอย่างไร – ข้อมูลที่เป็นประโยชน์

• ตัวอย่าง – ฟรี 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน (ลูกค้าชำระค่าจัดส่ง)
• คำสั่งทดลอง – แนะนำให้ใช้ 10,000 ชิ้นสำหรับการตรวจสอบครั้งแรก
• ขั้นต่ำ – 2,000 ชิ้น (เหล็ก/ทองเหลือง), 3,000 ชิ้น (สแตนเลส)
• ระยะเวลาดำเนินการ (สต็อก) – 5–7 วันทำการ
• ระยะเวลาดำเนินการ (บาร์เรลแบบกำหนดเอง) – 12–15 วัน
• ค่าบริการเครื่องมือ – ไม่มีสำหรับเครื่องมือหัวอเนกประสงค์มาตรฐาน (ด้าม 3–8 มม.)

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: เมื่อใดที่ฉันควรเลือกหมุดย้ำกลวงครึ่งหัวแบบสากลบนหัวกลมหรือหัวแบน

ตอบ: เลือกหัวโกนอเนกประสงค์เมื่อคุณต้องการพื้นผิวลูกปืนที่ใหญ่กว่าหัวกลม (เพื่อป้องกันการดึงผ่านวัสดุอ่อน) แต่คุณต้องมีโปรไฟล์ที่ต่ำกว่าเพื่อหลีกเลี่ยงการกีดขวาง หัวกัดอเนกประสงค์จะกว้างกว่าหัวกลม (2.0–2.2× ด้าม เทียบกับ 1.6–1.8×) และตั้งอยู่ต่ำกว่า (35–40% ของเส้นผ่านศูนย์กลางหัว เทียบกับ 40–50%) สำหรับกล่องใส่รถเข็นเด็กข้างต้น ความสูงที่แตกต่างกัน 0.8 มม. ช่วยขจัดปัญหาผ้าติด หัวกลมง่ายกว่าและราคาถูกกว่า หัวแบนใช้สำหรับงานฟลัช หัวอเนกประสงค์คือตัวเลือก "มองเห็นได้ระดับพรีเมียม" สำหรับการประกอบวัสดุผสม

คำถามที่ 2: หมุดย้ำกลวงครึ่งหัวสากลสามารถใช้กับพลาสติกโดยไม่ทำให้บอสแตกได้หรือไม่?

ก. ใช่. พื้นที่รับน้ำหนักที่กว้างขึ้นของหัวอเนกประสงค์จะกระจายแรงยึดบนพื้นผิวที่ใหญ่ขึ้น ช่วยลดความเครียดบนวัสดุที่เปราะ เช่น ABS และโพลีคาร์บอเนต สำหรับพลาสติก เราขอแนะนำให้ใช้ลำกล้องที่ยาวกว่ากองวัสดุ 1.0–1.5 มม. พอดี และตั้งค่าด้วยการกด (ไม่ใช่ค้อน) ด้วยแรงที่ควบคุม ในกรณีรถเข็นเด็ก หัวอเนกประสงค์ป้องกันการแตกร้าวของบูชพลาสติกที่หัวกลมได้รับความเสียหายก่อนหน้านี้

คำถามที่ 3: ระยะการยึดเกาะสูงสุดสำหรับรีเวทครึ่งหัวอเนกประสงค์ที่ทำจากสแตนเลสคือเท่าใด

ตอบ: สำหรับเหล็กสเตนเลส เราขอแนะนำให้จับที่มีเส้นผ่านศูนย์กลางด้ามไม่เกิน 4× สำหรับหมุดสเตนเลสขนาด 5 มม. ด้ามจับที่ปลอดภัยจะมีขนาดไม่เกิน 20 มม. นอกเหนือจากนั้น ลำกล้องอาจแข็งตัวระหว่างการเซ็ตตัวและการแตกร้าว สำหรับชั้นที่หนาขึ้น เราแนะนำให้ใช้เหล็กกล้าคาร์บอนต่ำ (มีความเหนียวมากกว่า) หรือขยายความยาวลำกล้องด้วยการอบอ่อนระดับกลาง เราสามารถจัดหาความยาวลำกล้องแบบกำหนดเองได้สูงสุด 30 มม. สำหรับเส้นผ่านศูนย์กลาง 6 มม. และ 8 มม. ติดต่อเราเพื่อแจ้งความหนาปึกที่แน่นอนของคุณเพื่อขอคำแนะนำ

ขอใบเสนอราคา – บอกเราว่าคุณต้องการอะไร

หากต้องการรับใบเสนอราคาที่ชัดเจนสำหรับหมุดย้ำกลวงครึ่งหัวสากล โปรดระบุ:

• เส้นผ่านศูนย์กลางก้าน (มม.)
• ความยาวลำกล้อง (มม.) – หรือความหนาปึกวัสดุทั้งหมดของคุณ
• วัสดุ (เหล็ก / สแตนเลส 304/316 / ทองเหลือง)
• เสร็จสิ้น (สังกะสี / นิกเกิล / ออกไซด์สีดำ / ทู่)
• ปริมาณโดยประมาณต่อปี

คุณยังสามารถแนบภาพวาด รูปภาพหมุดปัจจุบันของคุณ หรือชิ้นส่วนตัวอย่างได้ด้วย เราจะตอบกลับภายใน 24 ชั่วโมงพร้อมค่าเครื่องมือ (ถ้ามี) ราคาชิ้น เวลานำ และนโยบายตัวอย่างฟรี

ส่ง RFQ ของคุณไปที่ Nuote Metals วันนี้ ไม่มีความกดดัน ไม่มีข้อผูกมัด เป็นเพียงใบเสนอราคาที่ชัดเจนและแข่งขันได้
