เมื่อข้อต่อของคุณเคลื่อนไหว น้ำหนักยังคงมีความสำคัญ

ข้อต่อบางข้อคงที่ พวกเขานั่งอยู่ในแผง ไม่เคยสั่น ไม่เคยโค้งงอ—และหมุดย้ำหัวแบนทำงานได้อย่างสมบูรณ์แบบ แต่การติดข้อต่อเดียวกันนั้นไว้บนแผงภายในเครื่องบิน โครงยึดรถยนต์ หรือโครงเครื่องกำเนิดไฟฟ้าแบบพกพา และกฎเกณฑ์ก็เปลี่ยนไป การสั่นสะเทือนทำให้ตัวยึดคลายตัว กระแทกหัวแตก. และเหล็กส่วนเกินทุกกรัมจะคูณด้วยหมุดหลายร้อยตัว

รีเวทหัวกลมอะลูมิเนียมจาก Nuote Metals ได้รับการออกแบบทางวิศวกรรมสำหรับสถานการณ์เฉพาะนี้: ข้อต่อแบบไดนามิกที่น้ำหนักเป็นสิ่งสำคัญแต่ความน่าเชื่อถือไม่สามารถลดลงได้ หัวทรงโดมดูดซับแรงกระแทกและต้านทานการคลายการสั่นสะเทือน ตัวเครื่องอะลูมิเนียมลดน้ำหนักได้ 65% เมื่อเทียบกับเหล็ก และชั้นออกไซด์ตามธรรมชาติทำให้ไม่จำเป็นต้องมีการชุบสำหรับบริการภายในอาคาร

นี่ไม่ใช่รีเวทอะลูมิเนียมสำหรับงานทั่วไป มีลักษณะเป็นตัวยึดสำหรับการเคลื่อนไหว

ปัญหาทางวิศวกรรม - การสั่นสะเทือนทำให้หมุดย้ำมาตรฐานตาย

เมื่อข้อต่อสั่นสะเทือน แรงจับยึดที่ยึดไว้ด้วยกันจะลดลงอย่างช้าๆ ก้านหมุดย้ำยืดออก หัวคลาย และข้อต่อหลุด—บ่อยครั้งโดยไม่มีการเตือนที่มองเห็นได้ หมุดย้ำหัวแบนมีความเสี่ยงเป็นพิเศษเนื่องจากมีมวลวัสดุเหนือด้ามน้อยกว่า และไม่มีคุณสมบัติทางเรขาคณิตในการต้านทานการคลายตัว

รูปทรงของหัวกลมทำให้ฟิสิกส์เปลี่ยนไป:

• โดมทำหน้าที่เป็นโช้คอัพ– พลังงานกระแทกกระจายไปทั่วพื้นผิวโค้ง แทนที่จะมุ่งไปที่จุดเชื่อมต่อหัว-ก้าน

• มีมวลวัสดุมากกว่าด้ามมากกว่า 25–30% เมื่อเทียบกับหัวแบน– ความต้านทานการดึงออกสูงขึ้น

• ลูกโซ่ทางกล– เมื่อตั้งค่าอย่างเหมาะสม หัวร้านทรงโดมจะสร้างตัวล็อคที่ต้านทานการคลายการสั่นสะเทือน

• ความเข้มข้นของความเครียดลดลง –ส่วนโค้งจะหลีกเลี่ยงมุมแหลมคมที่ทำให้เกิดรอยแตกร้าว

ข้อมูลภาคสนาม:ในการทดสอบการสั่นสะเทือน (10–2000 Hz, 10 ก.) หมุดอะลูมิเนียมหัวกลมของเราจะรักษาแรงจับยึดได้นานกว่าหมุดแบนที่เทียบเท่ากับโลหะผสมและเส้นผ่านศูนย์กลางเดียวกันถึง 2.5 เท่า

ข้อมูลจำเพาะทางเทคนิค

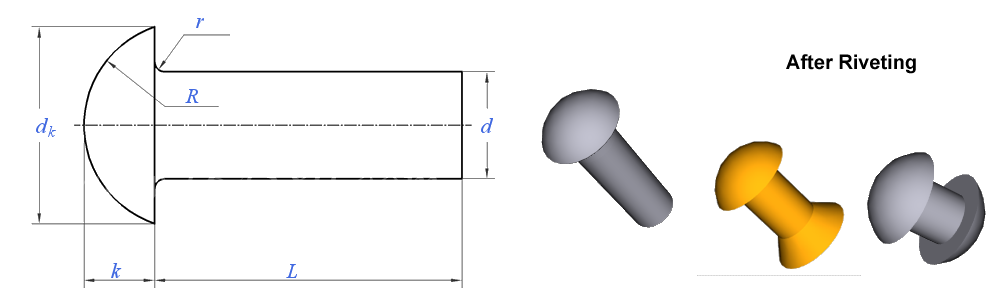

ผลิตตามมาตรฐาน DIN 660 และ DIN 124 ขนาดที่กำหนดเองที่มีอยู่

โลหะผสมสำหรับข้อต่อแบบไดนามิก:

5052:ทนต่อการกัดกร่อนและอายุการใช้งานได้ดีที่สุด เหมาะสำหรับอุปกรณ์สั่นทางทะเลและกลางแจ้ง

6061-T6:กำลังสูงสุด (310 MPa) เหมาะที่สุดสำหรับฉากยึดโครงสร้างและยานยนต์

1100:เหนียวที่สุด. เหมาะสำหรับการใช้งานที่ต้องการความสามารถในการขึ้นรูปสูงสุด

หัวกลมอลูมิเนียม กับ หัวแบนอลูมิเนียม กับ หัวกลมเหล็ก

นี่ไม่ใช่การเปรียบเทียบวัสดุทั่วไป มีความจำเพาะต่อข้อต่อแบบไดนามิกและไวต่อน้ำหนัก

รีเวทหัวกลม อะลูมิเนียม: ดีที่สุดสำหรับการประกอบแบบสั่นที่น้ำหนักมีความสำคัญ – ภายในเครื่องบิน แท่นยึดรถยนต์ อุปกรณ์พกพา โดมดูดซับแรงกระแทก อลูมิเนียมลดน้ำหนักได้ 65%

รีเวทหัวแบนอะลูมิเนียม: ดีที่สุดสำหรับส่วนประกอบแบบคงที่และโปรไฟล์ต่ำ – ตู้อิเล็กทรอนิกส์ ป้าย แผง HVAC โปรไฟล์ต่ำกว่าแต่ทนทานต่อแรงสั่นสะเทือนต่ำกว่า

หมุดย้ำหัวกลมเหล็ก:เหมาะที่สุดสำหรับความแข็งแรงสูงสุดและทนต่อแรงกระแทก โดยไม่ต้องกังวลเรื่องน้ำหนัก – เครื่องจักรกลหนัก ส่วนประกอบรางรถไฟ เหล็กโครงสร้าง

ปัจจัยในการตัดสินใจ:ถ้าข้อขยับแล้วคุณใส่ใจเรื่องน้ำหนัก ให้เลือกหัวกลมอะลูมิเนียม ถ้ามันเคลื่อนที่แต่น้ำหนักไม่เกี่ยวข้อง ให้เลือกเหล็ก ถ้าไม่ขยับให้เลือกหัวแบน

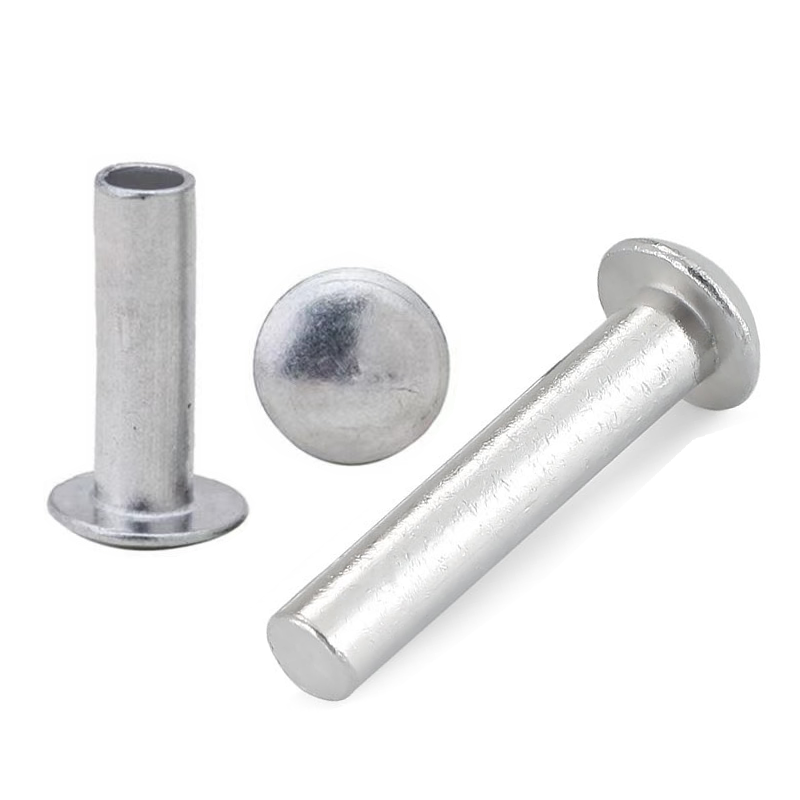

ของแข็งและกึ่งท่อ – ตัวเลือกเฉพาะการสั่นสะเทือน

สำหรับข้อต่อแบบสั่น การเลือกระหว่างของแข็งและกึ่งท่อจะส่งผลต่อความน่าเชื่อถือในระยะยาว

หมุดอลูมิเนียมที่เป็นของแข็งสร้างหัวร้านที่เต็มและแข็งแรง ทนทานต่อการคลายตัวได้ดีขึ้นภายใต้แรงสั่นสะเทือนอย่างต่อเนื่อง ก้านที่เติมจนเต็มให้ความต้านทานการดึงออกสูงสุดและการเชื่อมต่อทางกลที่สม่ำเสมอยิ่งขึ้น เป็นตัวเลือกที่ดีกว่าสำหรับข้อต่อไดนามิกที่สำคัญ เช่น ฉากยึดยานยนต์ อุปกรณ์ภายในเครื่องบิน และส่วนยึดอุปกรณ์

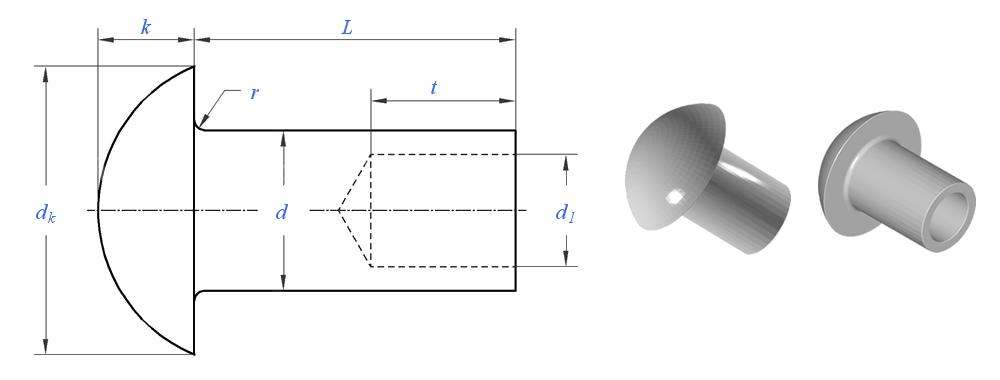

หมุดย้ำอลูมิเนียมกึ่งท่อตั้งค่าด้วยแรงน้อยลง 50–60% และเร็วกว่าในสายการผลิต อย่างไรก็ตาม ปลายแบบม้วนจะสร้างหัวไม้ที่บางลงเล็กน้อย ซึ่งทำให้ต้านทานการคลายการสั่นสะเทือนในระยะยาวได้ค่อนข้างน้อย เหมาะสำหรับการใช้งานแบบไดนามิกที่มีน้ำหนักเบา เช่น อุปกรณ์อิเล็กทรอนิกส์แบบพกพา กล่องหุ้มน้ำหนักเบา และฉากรับแรงกดต่ำ

คำแนะนำของเรา:สำหรับข้อต่อที่มีการสั่นสะเทือนอย่างต่อเนื่องหรือมีการกระแทกเป็นระยะๆ ให้เลือกแบบแข็ง ค่าใช้จ่ายเพิ่มเติมเล็กน้อยนั้นได้รับการพิสูจน์ด้วยอายุข้อต่อที่ยาวนานขึ้นอย่างมาก สำหรับงานเบาหรืองานปริมาณมากที่มีการสั่นสะเทือนน้อย สามารถยอมรับงานกึ่งท่อได้

การกัดกร่อนด้วยกัลวานิก – ความเสี่ยงที่ซ่อนอยู่ในข้อต่ออะลูมิเนียมแบบไดนามิก

การสั่นสะเทือนและความชื้นร่วมกันเร่งการกัดกร่อนของกัลวานิก เมื่ออลูมิเนียมสัมผัสกับเหล็ก ทองแดง หรือทองเหลืองในสภาพแวดล้อมที่เปียกหรือชื้น อลูมิเนียมจะกลายเป็นขั้วบวกและกัดกร่อน ซึ่งมักจะอยู่ที่ส่วนต่อประสานที่ตรวจพบได้ยากที่สุด การสั่นสะเทือนทำให้แย่ลงโดยการนำอะลูมิเนียมสดสัมผัสกับอิเล็กโทรไลต์ซ้ำๆ

วิธีป้องกันการกัดกร่อนของกัลวานิกในข้อต่ออะลูมิเนียมแบบไดนามิก:

• แยกตัวด้วยเครื่องกีดขวาง– ใช้แหวนรองไนลอน เทปแยกส่วน หรือการเคลือบอะโนไดซ์ระหว่างอลูมิเนียมกับโลหะที่ไม่เหมือนกัน

• เลือกการตกแต่งที่เหมาะสม– การเคลือบการแปลงแบบอะโนไดซ์หรือโครเมตช่วยลดศักยภาพไฟฟ้า สำหรับการใช้งานกลางแจ้งหรือในทะเล อะโนไดซ์ 5052 เป็นตัวเลือกที่ดีที่สุด

• หลีกเลี่ยงการสัมผัสทองแดงโดยตรง– ทองแดงมีความก้าวร้าวต่ออะลูมิเนียมเป็นพิเศษในสภาพแวดล้อมที่เปียกชื้น หากคุณต้องเชื่อมอะลูมิเนียมกับทองแดง ให้ใช้แหวนรองทรานซิชันแบบไบเมทัลลิก

• ปิดผนึกข้อต่อ– มีเม็ดยาแนวรอบหัวหมุดย้ำช่วยป้องกันความชื้น

Nuote Metals สามารถจัดหาหมุดอะลูมิเนียมชุบอโนไดซ์หรือโครเมต และให้คำแนะนำเกี่ยวกับวิธีการแยกที่ดีที่สุดสำหรับการผสมวัสดุเฉพาะของคุณ

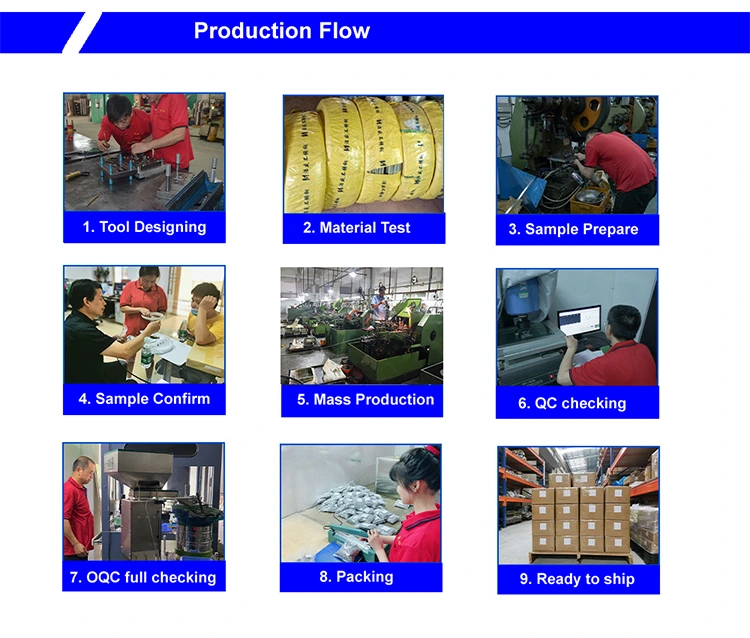

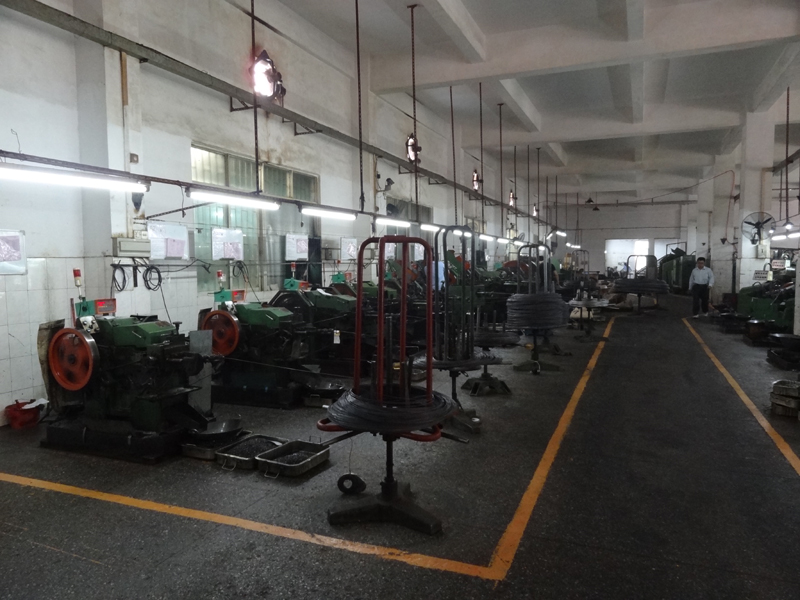

วิศวกรของ Nuote Metals ทำการรีเวทสำหรับโหลดไดนามิกอย่างไร

อลูมิเนียมมีความอ่อนกว่าเหล็กและมีความแข็งในการทำงานต่างกัน การสร้างหัวกลมที่ทนต่อแรงสั่นสะเทือนนั้นต้องใช้มากกว่าเครื่องมือมาตรฐาน

เครื่องมือที่ออกแบบมาสำหรับการไหลของอะลูมิเนียม:

หัวกลมที่ทำจากอะลูมิเนียมมีแนวโน้มที่จะแตกร้าวที่หัวต่อกับด้ามหากรัศมีคมเกินไป เราใช้รัศมีขั้นต่ำ 0.5×d และขัดแม่พิมพ์ของเราเพื่อขจัดรอยขีดข่วนขนาดเล็ก การขึ้นรูปแบบก้าวหน้าหลายขั้นตอน — 3-4 จังหวะ — ช่วยให้อลูมิเนียมไหลค่อยๆ โดยไม่ต้องแข็งตัวจากการทำงาน

การทดสอบการสั่นสะเทือนที่เราทำ:

ทุกชุดได้รับการทดสอบสำหรับ:

ความเมื่อยล้าจากการสั่นสะเทือน:ความถี่กวาด 10–2000 Hz เป็นเวลา 8 ชั่วโมง วัดการคงโหลดของแคลมป์

ผลกระทบต่อน้ำหนักตก:น้ำหนัก 2 กก. จาก 300 มม. ตรวจสอบการเสียรูปของศีรษะหรือการแตกร้าว

การตรวจสอบเนื้อหัว-ก้าน:กำลังขยาย 20 เท่าเพื่อตรวจสอบความสมบูรณ์ของรัศมี

เหตุใดจึงสำคัญ:หมุดย้ำหัวกลมอะลูมิเนียมที่แตกร้าวภายใต้แรงสั่นสะเทือนทำให้การประกอบทั้งหมดล้มเหลว การควบคุมกระบวนการของเราช่วยให้มั่นใจได้ว่าหมุดย้ำทุกตัวจะดูดซับแรงกระแทก แทนที่จะส่งไปที่ข้อต่อ

วิศวกรรมเฉพาะการใช้งานนี้เป็นเหตุให้ผู้ผลิตอุปกรณ์การบินและอวกาศ ยานยนต์ และอุปกรณ์พกพาเลือก Nuote Metals สำหรับหมุดอะลูมิเนียมหัวกลม

คำถามที่พบบ่อย

คำถามที่ 1: หมุดย้ำหัวกลมอลูมิเนียมสามารถใช้ในการตกแต่งภายในด้านการบินและอวกาศได้หรือไม่

ตอบ: ใช่ และเป็นทางเลือกทั่วไปสำหรับส่วนประกอบภายในที่ไม่มีโครงสร้าง ภายในเครื่องบินจำเป็นต้องมีตัวยึดที่มีน้ำหนักเบา ไม่เป็นแม่เหล็ก และทนทานต่อการสั่นสะเทือน หมุดย้ำ 6061-T6 ของเรามีความต้านทานแรงดึงสูงถึง 310 MPa ซึ่งเพียงพอสำหรับโครงเบาะนั่ง ตัวยึดถังขยะเหนือศีรษะ และการติดแผง สำหรับข้อต่อโครงสร้างที่สำคัญ ข้อกำหนดด้านการบินและอวกาศมักเรียกร้องให้มีโลหะผสมและการรับรองที่นอกเหนือไปจากเกรดมาตรฐานเชิงพาณิชย์ Nuote Metals สามารถจัดหาใบรับรองวัสดุและรายงานผลการทดสอบได้ แต่เราขอแนะนำให้ยืนยันกับหน่วยงานด้านวิศวกรรมของคุณว่าเกรดมาตรฐานของเราตรงตามข้อกำหนดความสมควรเดินอากาศของคุณหรือไม่

คำถามที่ 2: ในการประกอบแบบสั่น ฉันควรเลือกหมุดอลูมิเนียมหัวกลมหรือหมุดอลูมิเนียมหัวแบนหรือไม่

ตอบ: เลือกหัวกลมสำหรับชุดประกอบแบบสั่น หัวทรงโดมมีมวลวัสดุมากกว่าด้าม ซึ่งเพิ่มความต้านทานการดึงออกได้ 25–30% เมื่อเทียบกับหัวแบน ที่สำคัญรูปทรงโดมดูดซับแรงกระแทกและแรงกระแทกแทนที่จะถ่ายโอนไปยังข้อต่อ ในการทดสอบการสั่นสะเทือน หมุดย้ำหัวกลมจะรักษาแรงจับยึดได้นานขึ้นอย่างมาก หมุดย้ำหัวแบนจะดีกว่าสำหรับการใช้งานแบบคงที่และโปรไฟล์ต่ำซึ่งมีปัญหาเรื่องการกีดขวาง หากส่วนประกอบของคุณเคลื่อนที่ สั่นสะเทือน หรือประสบกับแรงกระแทกเป็นระยะ Nuote Metals แนะนำให้ใช้หมุดอะลูมิเนียมหัวกลม และเพื่อให้ได้ความต้านทานการสั่นสะเทือนสูงสุด ให้เลือกแบบแข็งเหนือกึ่งท่อ

คำถามที่ 3: ฉันจะป้องกันการกัดกร่อนของกัลวานิกได้อย่างไรเมื่อใช้หมุดอะลูมิเนียมกับชิ้นส่วนที่เป็นเหล็กหรือทองแดง

ตอบ: การกัดกร่อนแบบกัลวานิกเกิดขึ้นเมื่ออลูมิเนียมสัมผัสกับโลหะมีตระกูลมากกว่า (เหล็ก ทองแดง ทองเหลือง) ต่อหน้าอิเล็กโทรไลต์ที่มีลักษณะคล้ายน้ำ การสั่นสะเทือนทำให้แย่ลงโดยการเปิดเผยอะลูมิเนียมสดซ้ำๆ เพื่อป้องกัน: (1) ใช้ชั้นกั้น เช่น แหวนรองไนลอน เทปแยกส่วน หรือสารเคลือบป้องกัน (2) เลือกการเคลือบผิวแบบอะโนไดซ์หรือโครเมต (3) หลีกเลี่ยงการเชื่อมต่อระหว่างอลูมิเนียมกับทองแดงโดยตรงนอกอาคาร เว้นแต่แยกออกจากกัน สำหรับสภาพแวดล้อมภายในอาคารที่แห้ง การสัมผัสโดยตรงมักจะยอมรับได้ Nuote Metals สามารถจัดหาหมุดย้ำหัวกลมอะลูมิเนียมชุบอโนไดซ์ และให้คำแนะนำเกี่ยวกับวิธีการแยกส่วนที่ดีที่สุดสำหรับการผสมวัสดุและสภาพแวดล้อมเฉพาะของคุณ
