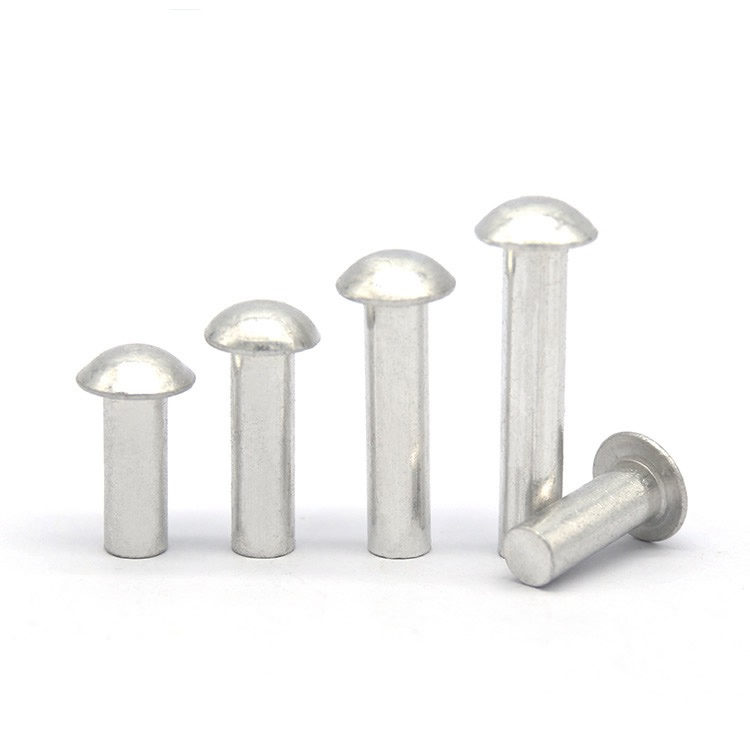

หมุดย้ำอะลูมิเนียมแข็ง

เราทำหมุดย้ำอลูมิเนียมที่เป็นของแข็งสำหรับวิศวกรที่ต้องการความคงทนของหมุดย้ำแข็งแต่ไม่สามารถรับน้ำหนักของเหล็กได้ ด้วยน้ำหนักประมาณหนึ่งในสามของเหล็ก จึงให้พลังการยึดเกาะเท่าเดิม – การเสียรูปทั้งก้าน แรงเฉือนสูงสุดและความต้านทานแรงดึง – ด้วยวัสดุที่ทนทานต่อการกัดกร่อนตามธรรมชาติและไม่เป็นแม่เหล็ก

เมื่อการประกอบของคุณต้องมีน้ำหนักเบา ถาวร และแข็งแรง – โครงสร้างการบินและอวกาศ อุปกรณ์น้ำหนักเบาของยานยนต์ อุปกรณ์ทางทะเล หรืออุปกรณ์พกพา – หมุดย้ำอะลูมิเนียมตันคือคำตอบทางวิศวกรรม

อะลูมิเนียมโซลิด เทียบกับ เหล็กกล้าโซลิด เทียบกับ กึ่งท่อ – โดยที่อะลูมิเนียมจะเป็นฝ่ายชนะ

เลือกอะลูมิเนียมทึบเมื่อ:

• คุณต้องการแรงเฉือนและแรงดึงสูงสุด
• ข้อต่อจะต้องคงอยู่ถาวร - ไม่มีการคลายตัวเมื่อเวลาผ่านไป
• การลดน้ำหนักเป็นสิ่งสำคัญ
• ส่วนประกอบสัมผัสกับความชื้นหรือสภาพภายนอก

วัสดุและรูปแบบส่วนหัว – สิ่งที่เรานำเสนอ

ตัวเลือกโลหะผสม

อลูมิเนียมบริสุทธิ์ 1100– อลูมิเนียมอัลลอยด์ที่นุ่มที่สุดและเหนียวที่สุด ให้ความต้านทานการกัดกร่อนและการขึ้นรูปที่ดีเยี่ยม เลือกตัวเลือกนี้สำหรับการใช้งานที่ไม่ใช่โครงสร้าง อุปกรณ์ตกแต่ง และชุดประกอบที่ต้องยึดหมุดย้ำได้ง่ายโดยใช้แรงเพียงเล็กน้อย

5052 – โลหะผสมม้างาน แข็งแรง ทนทานต่อการกัดกร่อนดีเยี่ยม มีจำหน่ายทั่วไป เลือกตัวเลือกนี้สำหรับการใช้งานทั่วไปส่วนใหญ่ที่มีน้ำหนักและทนต่อการกัดกร่อนแต่มีน้ำหนักปานกลาง

5056 – ตัวเลือกความแข็งแรงสูง ปริมาณแมกนีเซียมที่สูงขึ้นช่วยเพิ่มความต้านทานแรงดึงและความต้านทานการกัดกร่อนได้ดีกว่า เลือกตัวเลือกนี้สำหรับสภาพแวดล้อมทางทะเล การประกอบที่มีความเครียดสูง และการใช้งานด้านโครงสร้างที่ทุกความแข็งแกร่งมีความสำคัญ

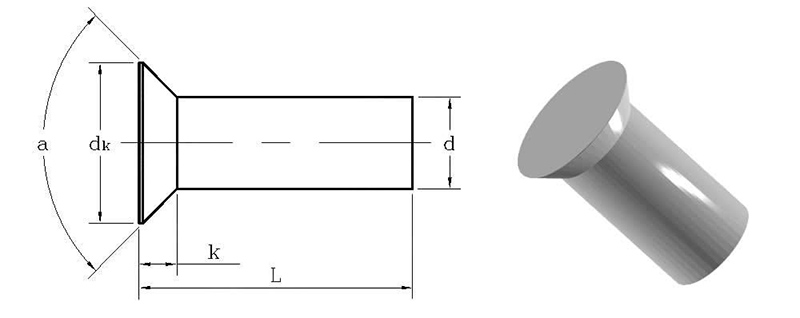

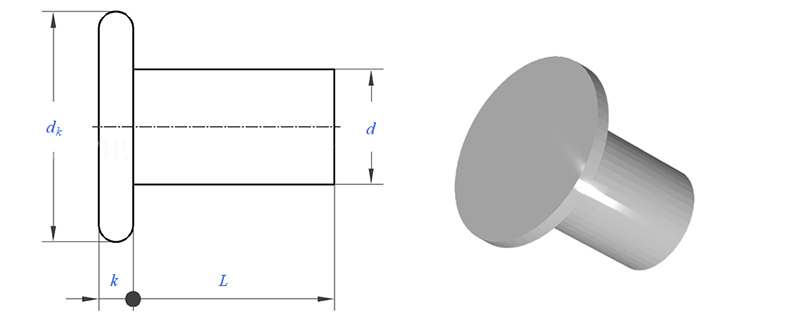

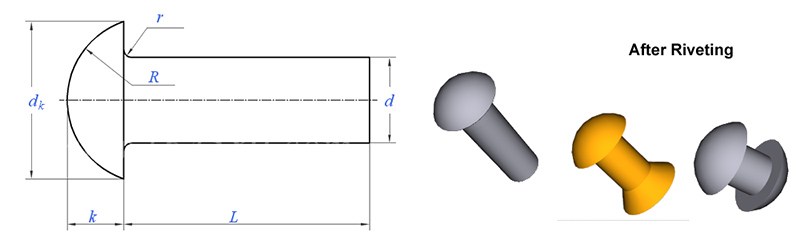

มีรูปแบบหัวให้เลือก

พื้นผิวเสร็จสิ้น

อลูมิเนียมจะสร้างชั้นออกไซด์ป้องกันตามธรรมชาติ เพื่อการปกป้องที่ดียิ่งขึ้น เรานำเสนอ:

• ธรรมดา (ตามรูปแบบ)– ชั้นออกไซด์ธรรมชาติ เพียงพอสำหรับการใช้งานภายในอาคารส่วนใหญ่
• เคลียร์อโนไดซ์– ชั้นออกไซด์หนา ป้องกันการกัดกร่อนได้ดียิ่งขึ้น
• สีอโนไดซ์– มีหลายสีเพื่อระบุตัวตนหรือความสวยงาม

การใช้งานจริงเพียงครั้งเดียว - ชุดประกอบมอเตอร์โดรน

ผู้ผลิตโดรนอุตสาหกรรมรายหนึ่งต้องการตัวยึดแบบถาวรและมีความแข็งแรงสูงสำหรับยึดมอเตอร์ แท่นยึดมอเตอร์รับภาระไดนามิกที่สำคัญระหว่างการบิน เช่น แรงสั่นสะเทือน แรงบิด และแรงกระแทก หมุดโลหะแข็งแบบเดิมให้ความแข็งแกร่ง แต่เพิ่มน้ำหนักเกือบ 180 กรัมให้กับโดรนแต่ละตัว ช่วยลดระยะเวลาการบิน

ลูกค้าต้องการอำนาจการถือครองถาวรเท่าเดิมแต่ไม่สามารถจ่ายค่าปรับน้ำหนักได้ มีการพิจารณาหมุดอะลูมิเนียมกึ่งท่อ แต่กำลังรับแรงเฉือนไม่เพียงพอสำหรับการใช้งานที่ยึดมอเตอร์

เราจัดหาหมุดย้ำตันอลูมิเนียมอะลูมิเนียม 5056 – ก้าน 4.0 มม. หัวกลม 7.0 มม. ความยาวโดยรวม 14.0 มม. ผิวเคลือบอะโนไดซ์ใส โครงสร้างที่มั่นคงให้แรงเฉือนและแรงดึงสูงสุด ซึ่งสอดคล้องกับประสิทธิภาพการทำงานของหมุดย้ำแข็งของเหล็ก โลหะผสม 5056 ให้ความต้านทานการกัดกร่อนเกรดทะเลสำหรับการใช้งานโดรนกลางแจ้ง น้ำหนักที่ลดลงต่อโดรนหนึ่งลำอยู่ที่ 120 กรัม – ขยายเวลาบินได้ประมาณ 1.5 นาที

ลูกค้าทดสอบหมุดย้ำ 1,000 ตัวกับโดรน 200 ลำ หลังจาก 500 ชั่วโมงการบินและการทดสอบการสั่นสะเทือน การคลายตัวเป็นศูนย์ ความล้มเหลวเป็นศูนย์ ตอนนี้พวกเขาสั่งหมุดย้ำของเราเป็นชุดจำนวน 150,000 ชิ้นต่อปี

วิธีระบุหมุดย้ำ – สิ่งที่เราต้องการจากคุณ

สินค้าเหล่านี้ผลิตขึ้นเป็นพิเศษตามความต้องการของคุณ

ขนาดที่เราต้องการ:

• เส้นผ่านศูนย์กลางก้าน– 1.5 มม. ถึง 8.0 มม
• ความยาวโดยรวม– จากด้านล่างของศีรษะถึงปลายก้าน เราคำนวณสิ่งนี้จากความหนาของปึกวัสดุของคุณ
• สไตล์หัว– ทรงกลม แบน ทรงรี จม โครงถัก หรือเห็ด
• เส้นผ่านศูนย์กลางหัว– ตรงกับความต้องการพื้นผิวแบริ่งของคุณ

ทางเลือกที่คุณทำ:

• แม็ก– 1100, 5052 หรือ 5056
• เสร็จ– แบบธรรมดา แบบอะโนไดซ์ใส หรือแบบอะโนไดซ์สี

การเลือกความยาวโดยรวมที่ถูกต้องสำหรับหมุดย้ำตัน:

สำหรับหมุดย้ำแข็ง ความยาวโดยรวมจะต้องเหลือไว้ 1.2–1.5 เท่าของเส้นผ่านศูนย์กลางของด้ามที่ยื่นออกมาจากปึกวัสดุของคุณหลังจากใส่เข้าไป วัสดุที่ยื่นออกมานี้จะสร้างส่วนหัวที่สองระหว่างการตั้งค่า

ตัวอย่าง: หากคุณเชื่อมแผ่นขนาด 2 มม. สองแผ่น (รวมทั้งหมด 4 มม.) ด้วยด้าม 5 มม. คุณจะต้องมีด้ามยื่นออกมา 1.2 × 5 มม. = 6 มม. ความยาวรวม = 4 มม. (ปึก) + 6 มม. (ส่วนที่ยื่นออกมา) = 10 มม.

หากคุณไม่แน่ใจเกี่ยวกับความยาว: ส่งความหนาของปึกวัสดุของคุณมาให้เรา เราจะคำนวณความยาวที่แน่นอน เราไม่คิดค่าบริการสำหรับคำแนะนำด้านวิศวกรรม

เวลานำตัวอย่าง:5-10 วันสำหรับข้อกำหนดมาตรฐาน เครื่องมือที่กำหนดเอง: 15–20 วัน

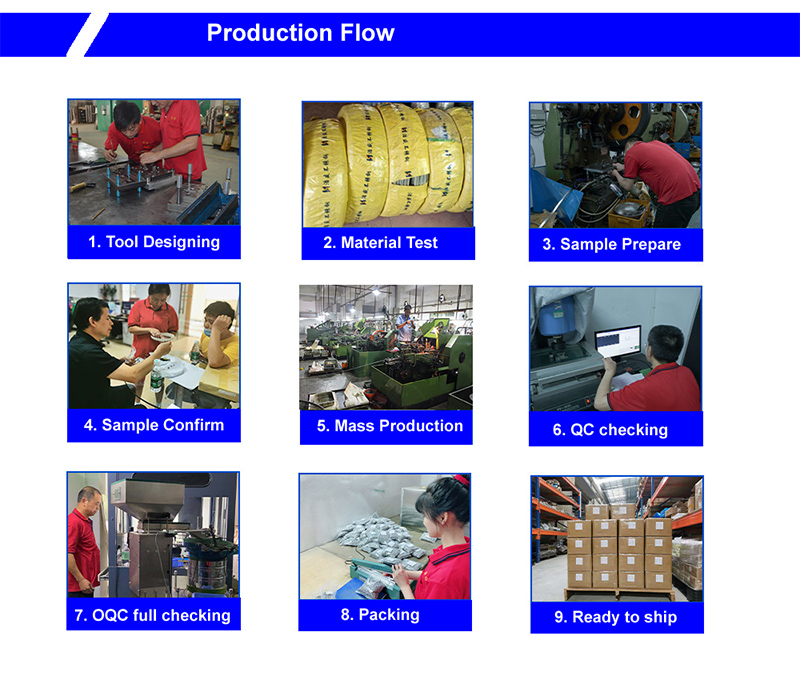

จากวัตถุดิบไปจนถึงหมุดย้ำสำเร็จรูป – ขั้นตอนการผลิตของเรา

หมุดย้ำอะลูมิเนียมแข็งเกิดขึ้นจากการมุ่งหน้าแบบเย็น– กระบวนการที่สร้างรูปร่างโลหะที่อุณหภูมิห้องโดยใช้เครื่องอัดความเร็วสูงและแม่พิมพ์ที่มีความแม่นยำ อะลูมิเนียมเป็นวัสดุที่ให้อภัยได้มากที่สุดสำหรับการขึ้นรูปเย็น ช่วยให้เราได้ผลลัพธ์ที่สม่ำเสมอในทุกเส้นผ่านศูนย์กลางและโลหะผสม

การจัดซื้อวัสดุ– เราซื้อลวดอะลูมิเนียมที่ผ่านการรับรอง (1100, 5052 หรือ 5056) จากโรงงานที่ได้รับอนุมัติ คอยล์แต่ละอันมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อนเพื่อการตรวจสอบย้อนกลับอย่างเต็มรูปแบบ

การตรวจสอบวัสดุที่เข้ามา– ทุกคอยล์ได้รับการตรวจสอบเส้นผ่านศูนย์กลาง (เลเซอร์ไมโครมิเตอร์ ±0.02 มม.) และความแข็ง (เครื่องทดสอบ Rockwell) สเปกโตรมิเตอร์ตรวจสอบองค์ประกอบของโลหะผสม ข้อกำหนดภายนอกคอยล์ใดๆ จะถูกปฏิเสธ

หัวเรื่องเย็น– สายไฟป้อนเข้าในส่วนหัวเย็นแบบหลายสถานี ในลำดับต่อเนื่องเดียว:

• ลวดถูกดึงออกมาตามเส้นผ่านศูนย์กลางก้านที่แน่นอน
• ตัดให้ได้ความยาวว่างที่แม่นยำ
• ขั้นแรกเป่ากำลังสองช่องว่าง
• การตีครั้งที่สองจะทำให้ศีรษะ (กลม แบน วงรี จม โครงถัก หรือเห็ด)

ตัดแต่ง– ลบแฟลชบริเวณขอบส่วนหัวออก

ไม้ลอย– ขจัดเศษไมโครออกและเตรียมพื้นผิวสำหรับการอโนไดซ์

อโนไดซ์(หากระบุ) – ใช้อโนไดซ์ใสหรือสีเพื่อเพิ่มการป้องกันการกัดกร่อน

การตรวจสอบขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% สำหรับมิติที่สำคัญ ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติและใบรับรองที่ออกให้ทุกชุด

การควบคุมคุณภาพ – สิ่งที่เราตรวจสอบ ทำไมจึงมีความสำคัญ

กระบวนการตรวจสอบของเรา:

• สายเข้า– ตรวจสอบเส้นผ่านศูนย์กลาง ความแข็ง และองค์ประกอบของโลหะผสมก่อนการผลิต
• บทความแรก– หมุดย้ำ 10 อันที่วัดด้วยเครื่องเปรียบเทียบแสง ทุกมิติได้รับการตรวจสอบแล้ว
• อยู่ระหว่างดำเนินการ –หมุดย้ำ 5 อันทุกๆ 500 ชิ้น ตรวจสอบขนาดที่สำคัญแล้ว การดริฟท์ใดๆ ก็ตามจะหยุดการกด
• การทดสอบการตั้งค่า– ทุกๆ 2,000 ชิ้น ตั้งเป็นวัสดุตัวอย่าง Clinch ตรวจสอบความสมมาตรและความแน่น
• การเรียงลำดับขั้นสุดท้าย– การตรวจสอบด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง

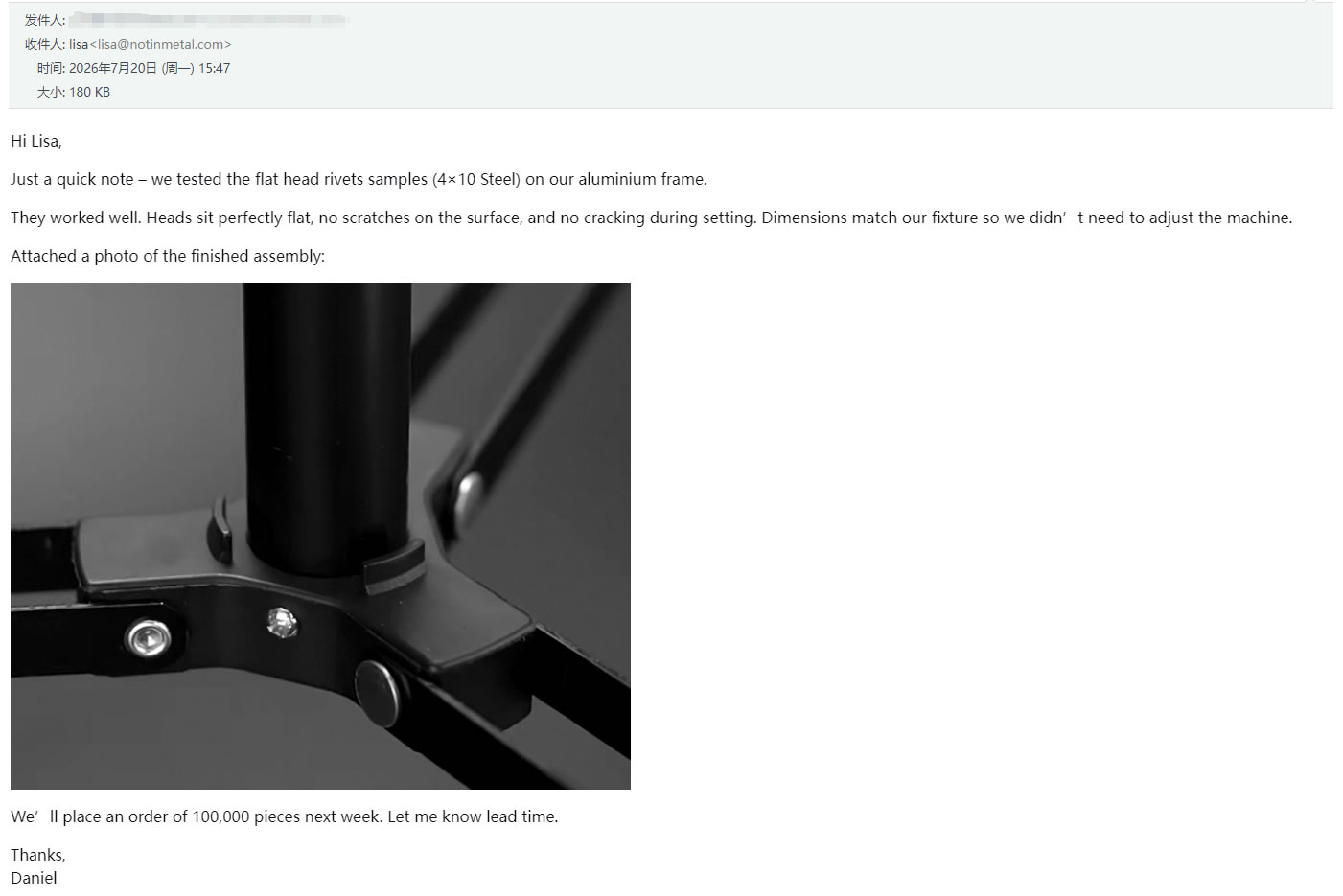

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

คำสั่งซื้อของคุณ – สิ่งที่เราส่งให้คุณ

เมื่อหมุดอะลูมิเนียมตันของคุณมาถึง คุณจะได้รับบันทึกที่สมบูรณ์เกี่ยวกับสิ่งที่ผลิตและวิธีการตรวจสอบ

สิ่งที่คุณจะพบในกล่อง:

• หมุดย้ำในถุงโพลีปิดผนึก– มีป้ายกำกับหมายเลขชิ้นส่วน หมายเลขชุด และปริมาณ
• ใบรับรองวัสดุ– องค์ประกอบทางเคมีและคุณสมบัติทางกลจากขดลวดเดิม
• รายงานการตรวจสอบมิติ– การวัดขนาดจริงของหมุดย้ำ 10 ตัวจากชุดงาน
• ใบรับรองอโนไดซ์– การตรวจสอบความหนา (ถ้ามี)
• หนังสือรับรองความสอดคล้อง– ลงนามโดยผู้จัดการ QA ของเรา สามารถตรวจสอบย้อนกลับได้เป็นชุด

ได้รับการรับรอง:ISO 9001:2015, RoHS, การเข้าถึง

พวกเขาใช้อยู่ที่ไหน

• การบินและอวกาศ – แผงภายใน ส่วนประกอบที่นั่ง ชุดประกอบที่ไม่ใช่โครงสร้างและกึ่งโครงสร้าง
• อุปกรณ์น้ำหนักเบาสำหรับยานยนต์ – แผงตัวถัง ส่วนประกอบแชสซี ชิ้นส่วนช่วงล่าง
• โดรนและ UAV – ตัวยึดมอเตอร์ ส่วนประกอบเฟรม การเชื่อมต่อโครงสร้าง
• อุปกรณ์ทางทะเล – อุปกรณ์ดาดฟ้า การเชื่อมต่อโครงสร้าง อุปกรณ์เรือ
• อุปกรณ์พกพา – อุปกรณ์ทางการแพทย์ อุปกรณ์แคมป์ปิ้ง เครื่องมือน้ำหนักเบา
• พลังงานทดแทน – การติดตั้งแผงโซลาร์เซลล์ ส่วนประกอบกังหันลม
• สำหรับการตกแต่งและไม่มีโครงสร้าง – ส่วนตกแต่ง แผ่นป้ายชื่อ กรอบน้ำหนักเบา (โลหะผสม 1100)
• การผลิตทั่วไป – การประกอบใดๆ ที่การลดน้ำหนักเป็นสิ่งสำคัญและข้อต่อจะต้องคงอยู่ถาวร

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "หมุดอะลูมิเนียมโซลิด 1100, 5052 และ 5056 แตกต่างกันอย่างไร"

ตอบ: ความแตกต่างอยู่ที่องค์ประกอบของโลหะผสมและคุณสมบัติของผลลัพธ์ 1100 เป็นอลูมิเนียมบริสุทธิ์ (99%+) – นุ่มที่สุด เหนียวที่สุด และต้านทานการกัดกร่อนได้ดีเยี่ยม ใช้สำหรับการใช้งานที่ไม่มีโครงสร้าง ตกแต่ง และโหลดต่ำซึ่งการตั้งค่าที่ง่ายดายเป็นสิ่งสำคัญ 5052 เป็นโลหะผสมอเนกประสงค์ที่มีความแข็งแรงและทนต่อการกัดกร่อนได้ดี เหมาะสำหรับการใช้งานส่วนใหญ่ 5056 มีแมกนีเซียมที่สูงกว่า ทำให้มีความต้านทานแรงดึงสูงสุด (280–350 MPa) และความต้านทานการกัดกร่อนที่เหนือกว่า - เหมาะสำหรับการใช้งานทางทะเล โครงสร้าง และความเครียดสูง สำหรับเคสโดรนข้างต้น ลูกค้าเลือก 5056 เนื่องจากตัวยึดมอเตอร์ต้องการความแข็งแรงสูงสุดในการประกอบน้ำหนักเบา

ถาม: "หมุดย้ำอะลูมิเนียมสามารถใช้แทนหมุดย้ำเหล็กกล้าได้หรือไม่"

ตอบ: ได้ – สำหรับการใช้งานที่ข้อกำหนดการรับน้ำหนักอยู่ภายในช่วงความแข็งแกร่งของอะลูมิเนียม โดยให้การยึดแบบถาวรและมีความแข็งแรงสูงสุดเช่นเดียวกับเหล็กกล้า โดยมีน้ำหนักเพียงหนึ่งในสาม อย่างไรก็ตามอลูมิเนียมมีความต้านทานแรงดึงต่ำกว่าเหล็ก หากการใช้งานของคุณต้องการความแข็งแรงสูงสุดจากเหล็ก เหล็กยังคงเป็นตัวเลือกที่เหมาะสม สำหรับการใช้งานโครงสร้างน้ำหนักเบาส่วนใหญ่ เช่น การบินและอวกาศ ยานยนต์ โดรน และทางทะเล สิ่งเหล่านี้ให้ความแข็งแกร่งเพียงพอในขณะที่ลดน้ำหนักได้อย่างมาก

ถาม: "หมุดอะลูมิเนียมตันจะสึกกร่อนหรือไม่ ฉันจะป้องกันได้อย่างไร"

ตอบ: อลูมิเนียมจะสร้างชั้นออกไซด์ตามธรรมชาติที่ป้องกันการกัดกร่อน สำหรับการใช้งานในร่มและกลางแจ้งส่วนใหญ่ การป้องกันตามธรรมชาตินี้ก็เพียงพอแล้ว เพื่อการป้องกันที่ดียิ่งขึ้น เราขอแนะนำให้เคลือบอะโนไดซ์แบบใส ซึ่งจะเพิ่มชั้นออกไซด์ให้หนาขึ้นและให้ความต้านทานการกัดกร่อนเพิ่มเติม สำหรับการสัมผัสในทะเลหรือในน้ำเค็มอย่างต่อเนื่อง ให้เลือกโลหะผสม 5056 ที่มีการเคลือบผิวแบบอะโนไดซ์เพื่อการปกป้องสูงสุด หากคุณกำลังเชื่อมอะลูมิเนียมกับโลหะที่ไม่เหมือนกัน (เช่น เหล็ก) เราแนะนำให้แยกแหวนรองหรือสารเคลือบออกเพื่อป้องกันการกัดกร่อนของกัลวานิก
