รีเวทหัวกระทะทองแดง – พื้นที่หน้าสัมผัสกว้างโดยไม่มีความสูงของหัวกลม

แผ่นทองแดงบางๆไม่น่าให้อภัย ใช้แรงกดจุดมากเกินไป และทำให้วัสดุมีรอยบุ๋ม ใช้หัวที่เล็กเกินไป และรูจะยาวขึ้นเมื่อการสั่นสะเทือน ใช้หัวที่สูงเกินไป และทำให้สายไฟกีดขวางหรือไม่ยอมนั่งแบบฝังในตู้ที่แน่นหนา

หมุดย้ำหัวกระทะทองแดงจาก Nuote Metals แก้ปัญหาสามทางนี้ หัวกระทะกว้างกว่าหัวกลม (1.8×–2.0× เส้นผ่านศูนย์กลางด้าม) แต่มีความสูงต่ำกว่า (0.5×–0.6×) รูปทรงดังกล่าวจะกระจายแรงจับยึดไปบนวงแหวนทองแดงที่กว้างขึ้น ช่วยลดความเครียดที่ขอบรู ในขณะเดียวกันก็รักษารูปทรงที่ต่ำสำหรับการประกอบที่มีความหนาแน่น

นี่ไม่ใช่หมุดย้ำอเนกประสงค์ เป็นตัวยึดที่มีรูปทรงเฉพาะสำหรับวัสดุที่อ่อนนุ่ม บาง และเป็นสื่อกระแสไฟฟ้า

เหตุใดรูปทรงของหัวแพนจึงทำงานได้ดีกว่าบนทองแดงบาง

ทองแดงที่ให้ผลผลิตต่ำ (70–100 MPa) หมายความว่าทองแดงจะเสียรูปได้ง่าย หัวกลมมาตรฐานจะรวมแรงไว้ใต้โดมโดยตรง ซึ่งสามารถอัดแผ่นบางๆ ลงไปได้ถึง 0.5 มม. หัวแบนมีพื้นที่รับน้ำหนักน้อยกว่า ดังนั้นแรงเดียวกันนี้จึงสร้างแรงกดดันที่ขอบรูสูงกว่า

หัวแพนเปลี่ยนการกระจาย:

สำหรับหมุดย้ำขนาด 4 มม. ในแผ่นทองแดงขนาด 1 มม. หัวกระทะจะสัมผัสพื้นที่ผิวมากกว่าหัวแบนประมาณ 60% ความแตกต่างนั้นมักจะเพียงพอที่จะกำจัดรอยบุ๋มโดยสิ้นเชิง โดยไม่ต้องเพิ่มแหวนรองแยกต่างหาก

ข้อมูลจำเพาะทางเทคนิค

ผลิตตามขนาด DIN 603 และ ISO 1051 เส้นผ่านศูนย์กลางของหัวแบบกำหนดเองพร้อมใช้งานสำหรับการใช้งานแบบ Thin-gauge

เกรดวัสดุ:

C11000 (ETP):ทองแดง 99.9% ออกซิเจน 0.04% การใช้งานไฟฟ้าทั่วไป งานตกแต่ง และงานแผ่นบาง

C10200 (ออฟเอชซี):ทองแดง 99.99% ปราศจากออกซิเจน การใช้งานด้านอิเล็กทรอนิกส์ที่สำคัญและไครโอเจนิก

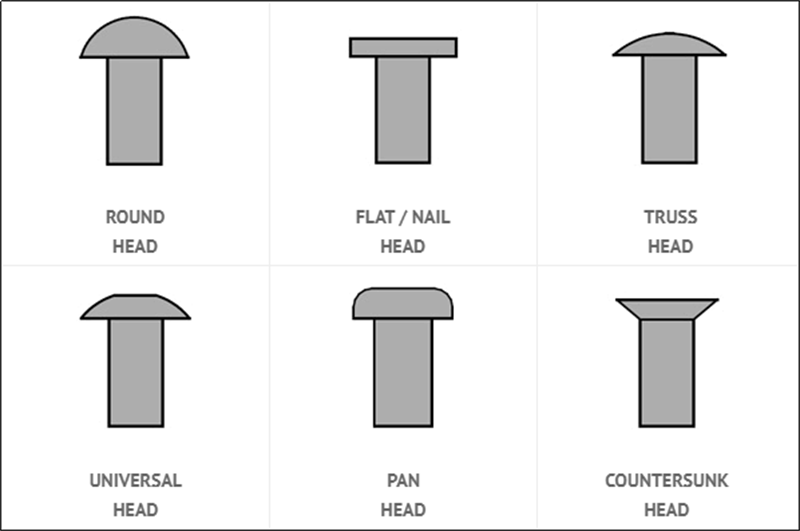

เมื่อใดควรเลือกหัวกระทะเหนือแบนหรือกลม – สำหรับทองแดงเท่านั้น

นี่ไม่ใช่การเปรียบเทียบส่วนหัวทั่วไป มีความเฉพาะเจาะจงกับความอ่อนและการนำไฟฟ้าของทองแดง

เลือกหัวแพนเมื่อยึดแผ่นทองแดงที่มีความหนาต่ำกว่า 2 มม. เมื่อคุณต้องการโปรไฟล์ต่ำแต่ไม่สามารถทนต่อการบุ๋มได้ หรือเมื่อข้อต่อต้องการความต้านทานแรงสั่นสะเทือนปานกลางโดยไม่มีความสูงของหัวกลม

เลือกหัวแบนเมื่อพื้นผิวต้องเกือบราบเรียบและทองแดงมีความหนาเพียงพอ (≥2มม.) ที่จะต้านทานการเสียรูปโดยไม่ต้องใช้วงแหวนลูกปืนที่กว้าง

เลือกหัวกลมเมื่อข้อต่อเผชิญกับการสั่นสะเทือนหรือการกระแทกอย่างต่อเนื่อง เช่น มอเตอร์ เครื่องกำเนิดไฟฟ้า เครื่องยนต์เดินเรือ และโดมที่สูงกว่าก็เป็นที่ยอมรับได้

ข้อผิดพลาดทั่วไป:ใช้หัวแบนบนทองแดง 0.8 มม. เพราะมันดูโปรไฟล์ต่ำ บริเวณลูกปืนขนาดเล็กมักจะทำให้แผ่นบุ๋ม และทำให้ข้อต่อคลายตัวเมื่อเวลาผ่านไป หัวกระทะมีราคาเท่าเดิมแต่ป้องกันความล้มเหลวดังกล่าว

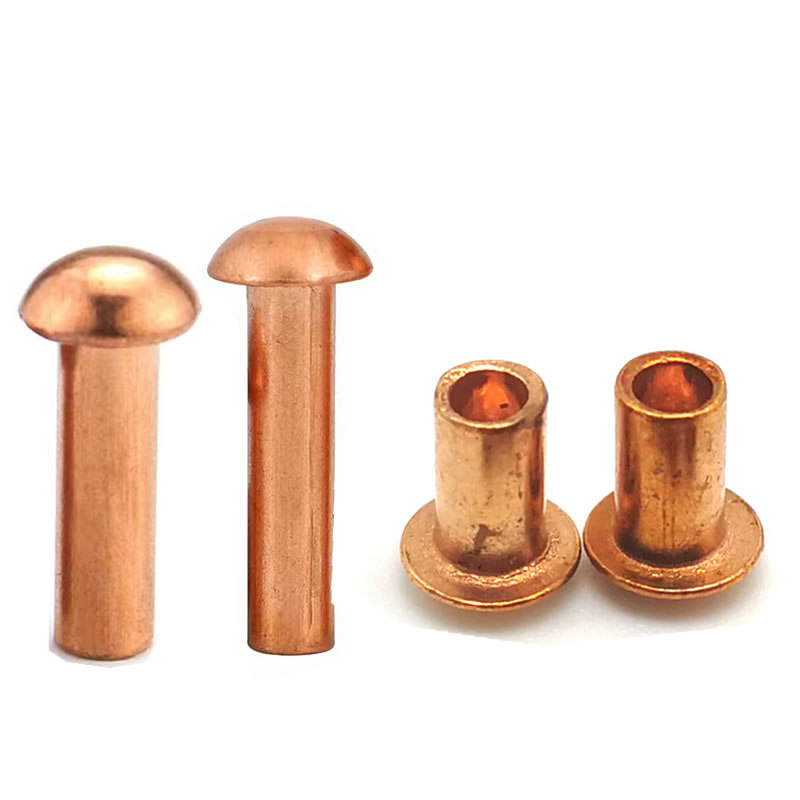

แข็งหรือกึ่งท่อ? คำตอบเฉพาะทองแดง

สำหรับแผ่นทองแดงบาง แรงในการตั้งค่ามีความสำคัญพอๆ กับรูปร่างของศีรษะ หมุดย้ำหัวกระทะแบบกึ่งท่อต้องใช้แรงน้อยกว่าของแข็งถึง 50–60% ซึ่งช่วยลดความเสี่ยงของการเสียรูปของแผ่นระหว่างการติดตั้งได้โดยตรง

• กึ่งท่อเป็นตัวเลือกที่ดีกว่าสำหรับแผ่นทองแดงที่มีความหนาน้อยกว่า 1.5 มม. ตู้อิเล็กทรอนิกส์ที่ละเอียดอ่อน และสายการผลิตอัตโนมัติที่มีปริมาณมาก ปลายม้วนจะยึดเบา ๆ โดยไม่บีบอัดทองแดง

• แข็งเหมาะสำหรับแผ่นทองแดงที่มีความหนา (≥2มม.) ข้อต่อรับน้ำหนัก หรือเมื่อต้องการกำลังรับแรงเฉือนสูงสุด

Nuote Metals สามารถจัดหาโครงแบบใดแบบหนึ่งด้วยรูปทรงของหัว pan แบบเดียวกันได้ สำหรับการใช้งานทองแดงบางส่วนใหญ่ เราขอแนะนำแบบกึ่งท่อ

Nuote Metals รองรับการประกอบทองแดงบางอย่างไร

หมุดทองแดงหัว P ไม่ทำงานเนื่องจากสาเหตุสองประการ: การแตกร้าวระหว่างการขึ้นรูปหัว หรือรอยบุ๋มระหว่างการติดตั้ง เราจัดการทั้งสองอย่างก่อนจัดส่งคำสั่งซื้อของคุณ

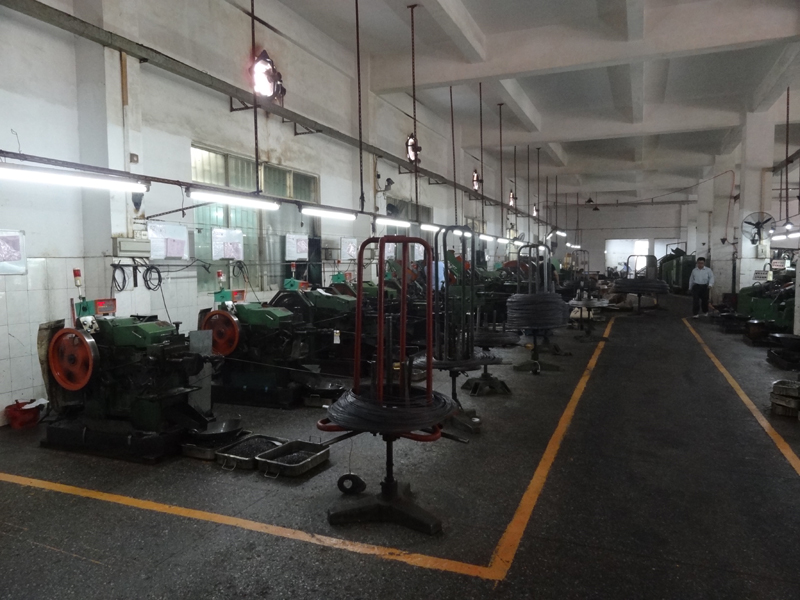

เครื่องมือที่ออกแบบมาสำหรับการไหลของทองแดง:

หัวกระทะมีโดมกว้างและตื้น ในทองแดง รูปร่างนั้นมีแนวโน้มที่จะแตกร้าวที่จุดเชื่อมต่อส่วนหัว-ก้านหากรัศมีของเนื้อคมเกินไป แม่พิมพ์ของเราใช้รัศมีขั้นต่ำ 0.5×d และได้รับการขัดเงาเพื่อขจัดรอยขีดข่วนขนาดเล็ก นอกจากนี้เรายังดำเนินการขึ้นรูปหลายขั้นตอน — 3-5 จังหวะ — เพื่อให้ทองแดงไหลทีละน้อย แทนที่จะบังคับด้วยการตีเพียงครั้งเดียว

การสุ่มตัวอย่างก่อนการผลิตสำหรับแผ่นบาง:

ส่งความหนาทองแดงของคุณและวิธีการตั้งค่าที่คาดหวังมาให้เรา เราจะผลิตชุดเล็กๆ และทดสอบกับวัสดุแผ่นจริงของคุณ ไม่ใช่คูปองมาตรฐาน คุณจะได้รับรายงานการตั้งค่าแรงที่แนะนำ ประเภททั่งตีเหล็ก และรูปถ่ายของหัวที่ติดตั้ง วิธีนี้ช่วยลดการลองผิดลองถูกในสายของคุณ

การตรวจสอบด้วยแสงที่ 10x:

ทุกชุดจะได้รับการตรวจสอบเส้นผ่านศูนย์กลาง ความสูง และศูนย์กลางของหัว ความสูงส่วนหัวที่แตกต่างกัน 0.05 มม. สามารถมองเห็นได้บนพื้นผิวทองแดงขัดเงา—เราปฏิเสธก่อนที่จะถึงมือคุณ

การตกแต่งภายในบ้าน:

กระป๋อง ชุบเงิน ชุบนิกเกิล ขัดเงา หรือแล็กเกอร์ สำหรับแผงตกแต่งทองแดงบางๆ เราสามารถจับคู่พื้นผิวของคุณได้เพื่อลดคอนทราสต์ของภาพ

การตรวจสอบย้อนกลับ:

ใบรับรอง ASTM B152 และรายงานการนำไฟฟ้ามาพร้อมกับการจัดส่งทุกครั้ง เราเปิดเผยข้อมูลการตรวจสอบอย่างเปิดเผย เนื่องจากประสิทธิภาพของหัวแพนขึ้นอยู่กับรูปทรงที่คุณไม่สามารถมองเห็นได้ด้วยตาเปล่า

การสนับสนุนระดับการใช้งานนี้เป็นเหตุผลว่าทำไมลูกค้าอุปกรณ์อิเล็กทรอนิกส์ HVAC และสถาปัตยกรรมจึงเลือก Nuote Metals สำหรับหมุดย้ำหัวกระทะทองแดง

คำถามที่พบบ่อย

คำถามที่ 1: Copper Pan Head Rivets สามารถใช้กับแผ่นทองแดงที่บางกว่า 1 มม. โดยไม่ทำให้เกิดการบุ๋มได้หรือไม่

ตอบ: ได้ หากคุณใช้แรงเซ็ตติ้งที่ถูกต้องและตัวโครงกึ่งท่อ พื้นที่รับน้ำหนักที่กว้างของหัวกระทะจะกระจายแรงกดบนวงแหวนขนาดใหญ่ ช่วยลดแรงกดบนแผ่นบาง สำหรับทองแดงที่หนาน้อยกว่า 1 มม. เราขอแนะนำ: (a) หมุดย้ำกึ่งท่อเพื่อลดแรงในการตั้งค่าลง 50–60% (b) ทั่งตีเหล็กแบนที่พอดีหรือเกินกว่าเส้นผ่านศูนย์กลางของหัว และ (c) แรงควบคุม ห้ามใช้การตั้งค่าหมุดเหล็ก ที่ Nuote Metals เราสามารถจัดหาชุดตัวอย่างก่อนการผลิตและทดสอบกับความหนาทองแดงที่แน่นอนของคุณก่อนที่คุณจะตัดสินใจสั่งซื้อทั้งหมด

คำถามที่ 2: หมุดย้ำหัวกระทะทองแดงจะออกซิไดซ์หรือทำให้เสื่อมเสียในการใช้งานสถาปัตยกรรมกลางแจ้งหรือไม่

ตอบ: ทองแดงจะเกิดคราบตามธรรมชาติเมื่อสัมผัสกับอากาศและความชื้น โดยเริ่มจากสีน้ำตาลแรก จากนั้นจึงกลายเป็นสีเขียวเมื่อเวลาผ่านไปหลายปี คราบนี้ช่วยปกป้องและไม่ทำให้หมุดย้ำอ่อนลง หากคุณต้องการคงสีทองแดงที่สดใส ให้เลือกหมุดย้ำหัวกระทะเคลือบแลคเกอร์ หากคุณต้องการลุคแบบมีคราบเก่า ให้เลือกแบบธรรมชาติหรือแบบขัดเงาโดยไม่ใช้แล็คเกอร์ สำหรับสภาพแวดล้อมชายฝั่งทะเลหรือสภาพแวดล้อมที่มีมลพิษสูง คราบจะก่อตัวเร็วขึ้นแต่ยังคงความเสถียร Nuote Metals มีทั้งแบบเคลือบเงาและแบบธรรมชาติ นอกจากนี้เรายังมีตัวเลือกแบบเคลือบดีบุกหรือแบบชุบนิกเกิล หากคุณต้องการสีที่ตัดกันในโทนสีเงินเมื่อเทียบกับแผงทองแดง

คำถามที่ 3: หมุดย้ำหัวกระทะทองแดงเหมาะสำหรับการต่อสายดินในตู้อิเล็กทรอนิกส์หรือไม่?

ตอบ: ได้ สำหรับตู้ที่อยู่นิ่ง หมุดย้ำหัวกระทะทองแดงมีค่าการนำไฟฟ้าสูงเช่นเดียวกับหัวทองแดงรูปแบบอื่นๆ (≥58 MS/m สำหรับ C11000) หัวกว้างให้พื้นที่สัมผัสที่มั่นคงสำหรับสายรัดกราวด์หรือส่วนยึด PCB อย่างไรก็ตาม สำหรับตู้ที่มีการสั่นสะเทือน เช่น อุปกรณ์อิเล็กทรอนิกส์ที่ติดตั้งในยานพาหนะหรือตู้ควบคุมอุตสาหกรรมใกล้กับมอเตอร์ เราแนะนำให้ใช้หมุดทองแดงหัวกลมแทน โดมที่ลึกกว่าต้านทานการคลายตัวของแรงสั่นสะเทือนได้ดีกว่า สำหรับตู้แบบอยู่กับที่ หัวแพนเป็นตัวเลือกที่ยอดเยี่ยม: รูปทรงต่ำ หน้าสัมผัสกว้าง และเข้ากันได้กับพื้นผิวเคลือบดีบุกหรือชุบเงินเพื่อป้องกันการสะสมออกไซด์ที่ส่วนต่อประสานกราวด์
