รีเวทหัวเทเปอร์

หมุดย้ำหัวเทเปอร์เป็นรูปแบบหัวหมุดย้ำเดียวที่ออกแบบให้อยู่ใต้พื้นผิวโดยสมบูรณ์ ด้วยหัวเรียวที่เข้ากันกับดอกเคาเตอร์ซิงค์ที่เจาะไว้ล่วงหน้า หมุดย้ำเหล่านี้จึงไม่มีส่วนที่ยื่นออกมา ไม่มีการกีดขวาง ไม่เป็นรอยขูดขีด และไม่รบกวนชิ้นส่วนที่ผสมพันธุ์

พวกเขาต้องการขั้นตอนเพิ่มเติมในกระบวนการผลิตของคุณ – เจาะรูเรียวก่อนการตั้งค่า – แต่ขั้นตอนนั้นคุ้มค่าเมื่อข้อต่อต้องเรียบสนิท แผงการบินและอวกาศ กล่องอิเล็กทรอนิกส์ การตกแต่งทางสถาปัตยกรรม และทุกที่ที่มีพื้นผิวเรียบเป็นสิ่งสำคัญ - นั่นคือจุดที่หมุดย้ำฝัง

การคว้านรูเทเปอร์กับหัวแบน – ความแตกต่างแบบฟลัช-ฟินิช

มุมสองหัว – 90° กับ 100°

ควรเลือกมุมไหน?

เลือก 90°หากคุณใช้ดอกเคาเตอร์ซิงค์มาตรฐาน ดอกสว่านเหล่านี้มีจำหน่ายทั่วไปและเข้ากันได้กับการใช้งานทั่วไปส่วนใหญ่

เลือก 100°หากคุณกำลังทำงานตามข้อกำหนดด้านการบินและอวกาศหรือการป้องกัน หรือหากเครื่องมือที่มีอยู่ของคุณได้รับการตั้งค่าสำหรับเคาเตอร์ซิงค์ 100° แล้ว เราไม่แนะนำให้ผสมมุม – หมุดย้ำ 100° ในเคาเตอร์ซิงค์ 90° จะน่าภาคภูมิใจ หมุดย้ำ 90° ในเคาเตอร์ซิงค์ 100° จะลึกเกินไป

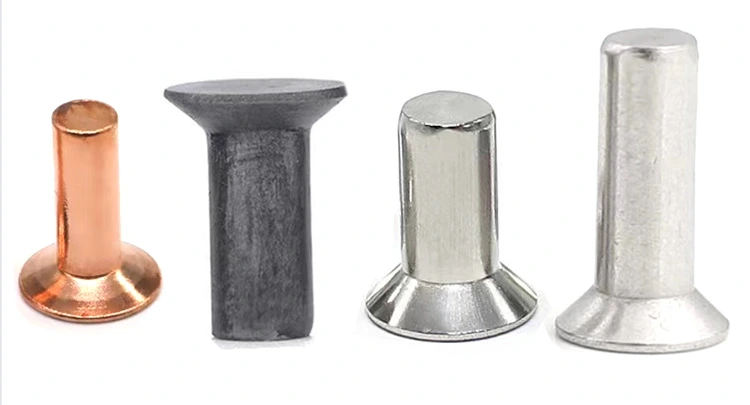

สิ่งที่เราทำ – สามแบบ ห้าวัสดุ

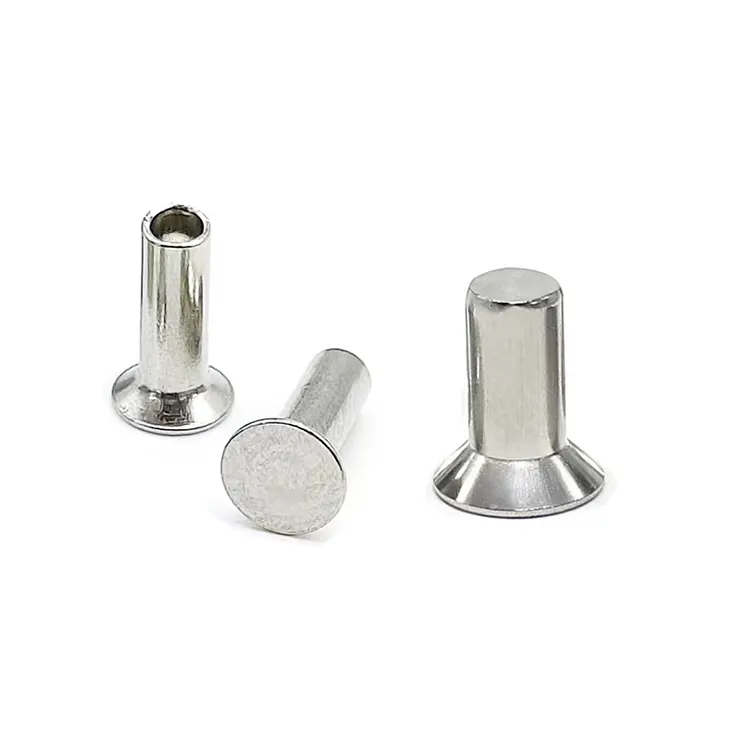

ท่อเต็มมีให้สำหรับหมุดย้ำหัวจม– การออกแบบกลวงช่วยให้สามารถตั้งแรงต่ำได้ในขณะที่ยังคงพื้นผิวเรียบเอาไว้

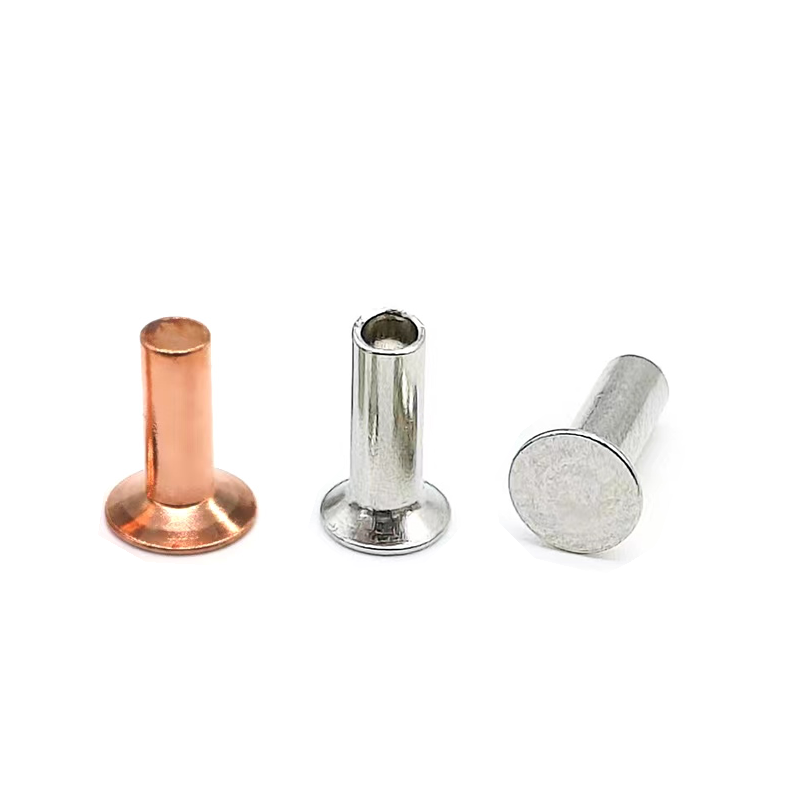

วัสดุที่มี: เหล็กกล้าคาร์บอนต่ำ สแตนเลส (304/316) ทองเหลือง (C2680) ทองแดง (C11000) อลูมิเนียม (5052/5056)

พื้นผิว: ชุบสังกะสี, แบล็คออกไซด์, เคลือบสี, แล็กเกอร์, ชุบนิกเกิล, แอนทีค, อะโนไดซ์, ธรรมดา – ขึ้นอยู่กับวัสดุ

การใช้งานจริงเพียงหนึ่งเดียว – การติดตั้งฮาร์ดแวร์เฟอร์นิเจอร์ไม้

ผู้ผลิตเฟอร์นิเจอร์สำนักงานที่ทำจากไม้จำเป็นต้องติดแผ่นยึดโลหะไว้ที่ด้านล่างของโต๊ะ มองเห็นแผ่นเปลือกโลกได้เมื่อพลิกโต๊ะระหว่างการประกอบ หมุดย้ำหัวกลมก่อนหน้านี้ขูดกับบรรจุภัณฑ์เมื่อวางโต๊ะซ้อนกัน ลูกค้าได้รับสินค้ามีรอยขีดข่วน นอกจากนี้ เวิร์กช็อปยังต้องเพิ่มการบุโฟมเพื่อป้องกันหัวหมุดย้ำระหว่างการขนส่ง

ผู้ผลิตถือว่าหมุดย้ำหัวแบน – มีขนาดต่ำกว่า แต่ยังคงอยู่เหนือพื้นผิว พวกเขาต้องการส่วนที่ยื่นออกมาเป็นศูนย์ วิธีแก้ไขนั้นชัดเจน: เจาะรูและใช้หมุดย้ำหัวเทเปอร์

Nuote Metals จัดหาหมุดย้ำกึ่งท่อหัวเทเปอร์ที่ทำจากเหล็กชุบสังกะสี - ก้าน 4.0 มม., เส้นผ่านศูนย์กลางของหัว 8.0 มม., มุม 90°, ความยาวลำกล้อง 10.0 มม. ช่องกึ่งท่อทำให้แรงในการตั้งค่าอยู่ในระดับต่ำ เพื่อป้องกันความเสียหายต่อไม้ มุม 90° ตรงกับดอกเคาเตอร์ซิงค์มาตรฐาน หัวนั่งราบกับพื้นผิวไม้ ไม่มีโลหะยื่นออกมา ไม่มีรอยขีดข่วน ไม่จำเป็นต้องบุโฟม

ลูกค้าทดสอบหมุดย้ำ 200 ตัวกับโต๊ะ 100 ตัว หลังจากการถอดประกอบ 1,000 รอบ ไม่มีการคลายตัว และไม่มีความเสียหายต่อพื้นผิว ตั้งแต่นั้นมา พวกเขาได้เปลี่ยนสายผลิตภัณฑ์ทั้งหมดเป็นหมุดย้ำหัวเทเปอร์ ช่วยลดข้อร้องเรียนเกี่ยวกับความเสียหายของบรรจุภัณฑ์

ตัวเลือกมาตรฐาน – ปรับแต่งตามข้อกำหนดของคุณ

หมุดย้ำหัวเทเปอร์ผลิตขึ้นตามความต้องการที่แน่นอนของคุณ มุมของหัว เส้นผ่านศูนย์กลางของหัว และความยาวโดยรวมจะถูกจับคู่กับเครื่องมือเคาเตอร์ซิงค์และกองวัสดุของคุณ

สิ่งที่เราต้องการจากคุณ:

• เส้นผ่านศูนย์กลางก้าน – 1.5 มม. ถึง 8.0 มม
• มุมของศีรษะ – 90° หรือ 100°
• เส้นผ่านศูนย์กลางของหัว – ตรงกับเครื่องมือเคาเตอร์ซิงค์ของคุณ
• ความยาวโดยรวม – หรือความหนาปึกวัสดุทั้งหมดของคุณ
• วัสดุ – เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม
• การออกแบบ – แบบทึบ กึ่งท่อ หรือแบบท่อเต็ม
• เสร็จสิ้น – สังกะสี, ทู่, แล็กเกอร์, นิกเกิล, อโนไดซ์ ฯลฯ

หมายเหตุสำคัญ:หัวจะต้องตรงกับเครื่องมือเคาเตอร์ซิงค์ของคุณ หากคุณส่งตัวอย่างดอกเคาเตอร์ซิงค์หรือรูเทเปอร์ซิงค์ล่วงหน้ามาให้เรา เรารับประกันได้ว่าหัวจะอยู่ในแนวราบ

เวลานำตัวอย่าง:5–10 วันสำหรับมุมศีรษะมาตรฐาน (90° หรือ 100°) สำหรับข้อกำหนดโดยละเอียด ข้อกำหนดที่กำหนดเอง หรือเพื่อหารือเกี่ยวกับโครงการของคุณ โปรดติดต่อทีมขายของเรา – พวกเขาจะแนะนำคุณตลอดกระบวนการ

เหตุใดหัวเรียวจึงทำยากกว่า - และเราจะทำมันให้ถูกต้องได้อย่างไร

หัวเทเปอร์ไม่ได้เป็นเพียงหัวแบนที่มีขอบลาดเอียงเท่านั้น เทเปอร์ต้องตรงกับมุมของเครื่องมือดอกเคาเตอร์ซิงค์ของคุณ – 90° หรือ 100° – และต้องวางให้เรียบทั่วทั้งพื้นผิว หากมุมเอียงไป 1° หมุดย้ำจะตั้งอยู่อย่างภาคภูมิใจหรืออยู่ต่ำกว่าพื้นผิว

อะไรทำให้หัวเทเปอร์แตกต่าง:

ความแม่นยำของมุม– หัวเรื่องของเราถูกตัดให้เป็นมุมที่แน่นอน เราวัดมุมส่วนหัวในการตรวจสอบบทความแรกทุกครั้งโดยใช้เครื่องเปรียบเทียบเชิงแสง ความอดทน: ±1°

เรียวเรียบ– การเปลี่ยนจากหัวเป็นก้านจะต้องราบรื่น ก้าวหรือเสี้ยนที่ทางแยกจะทำให้ศีรษะไม่สามารถนั่งได้เต็มที่ แม่พิมพ์คาร์ไบด์ของเราได้รับการขัดเงาเพื่อป้องกันปัญหานี้

ความหนาสม่ำเสมอ– ศีรษะต้องหนาพอที่จะรับน้ำหนักได้ แต่บางพอที่จะนั่งได้ ควบคุมความหนาของหัวถึงภายใน ±0.10mm

การตกแต่งพื้นผิว– พื้นผิวศีรษะจะต้องเรียบ เครื่องหมายเครื่องมือหรือรอยขีดข่วนใดๆ จะมองเห็นได้บนผลิตภัณฑ์ขัดเงา

ผลลัพธ์:หัวเทเปอร์จมเรียบ ดูสะอาดตา และยึดแน่น

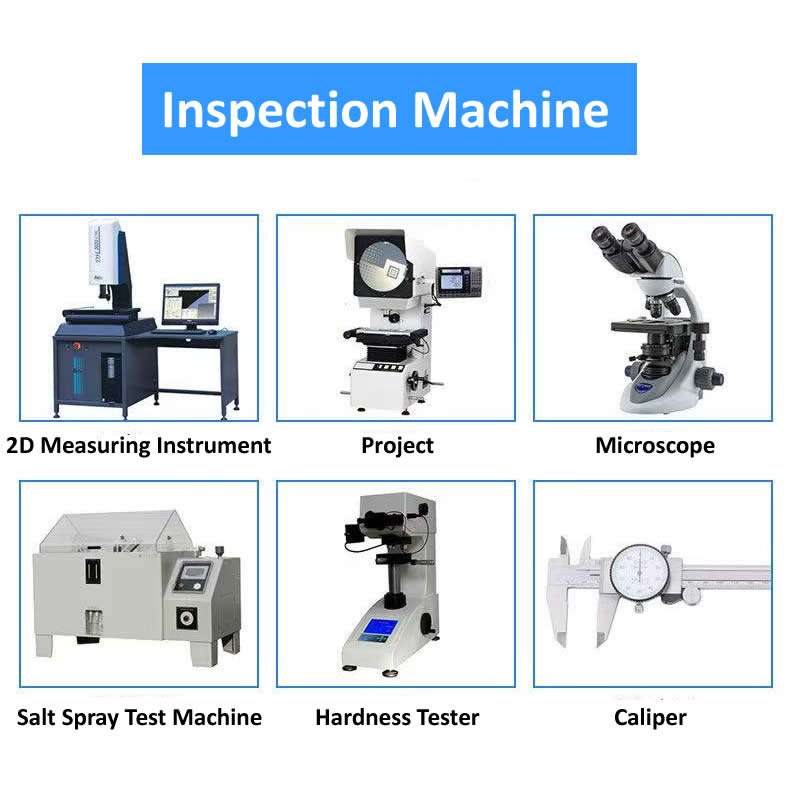

การควบคุมคุณภาพ – การตรวจสอบพิเศษสำหรับหัวคว้านรูเทเปอร์

หัวเทเปอร์จมต้องได้รับการตรวจสอบที่เข้มงวดกว่าหัวเทเปอร์แบบอื่นๆ หัวเยื้องมุมหรือดอกเคาเตอร์ซิงค์ที่ไม่สอดคล้องกันหมายถึงหมุดย้ำที่ไม่อยู่ในแนวราบ และขัดต่อจุดประสงค์ในการเลือกดอกเคาเตอร์ซิงค์ตั้งแต่แรก

กระบวนการของเรา:

• ก่อนการผลิต – เราจะตรวจสอบเครื่องมือดอกเคาเตอร์ซิงค์หรือตัวอย่างรูเทเปอร์ซิงค์ของคุณเพื่อยืนยันการจับคู่มุมหัว
• บทความแรก – หมุดย้ำ 10 อันที่วัดด้วยเครื่องเปรียบเทียบเชิงแสง ตรวจสอบมุมของศีรษะและเส้นผ่านศูนย์กลางของศีรษะแล้ว
• อยู่ระหว่างดำเนินการ – หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น ตรวจสอบจุดมุมศีรษะแล้ว
• การทดสอบการตั้งค่า – ทุกๆ 2,000 ชิ้น ใส่ลงในวัสดุก่อนการจมของคุณ ความแดงของศีรษะตรวจสอบโดยการทดสอบนิ้วและเกจวัดความรู้สึก
• การเรียงลำดับขั้นสุดท้าย – การตรวจสอบด้วยแสง 100% ตัวอย่างคู่มือ AQL

สิ่งที่คุณได้รับจริง – บันทึกที่สมบูรณ์ของสิ่งที่เราทำ

เราไม่เพียงแค่จัดส่งหมุดย้ำเท่านั้น เราจัดส่งบันทึกอย่างชัดเจนถึงสิ่งที่ผลิตและวิธีการตรวจสอบ

แพ็คเกจประกอบด้วย:

• ใบรับรองวัสดุ – องค์ประกอบทางเคมีและความต้านทานแรงดึงของขดลวดที่ใช้
• เอกสารการตรวจสอบ – การวัดหมุด 10 ชิ้นตามจริงจากชุด – รวมถึงการตรวจสอบมุมหัวด้วย
• รายงานการจับคู่ดอกเคาเตอร์ซิงค์ – การยืนยันว่ามุมหัวตรงกับเครื่องมือของคุณ (หากคุณให้ตัวอย่างมาด้วย)
• ใบรับรองการเสร็จสิ้น – ความหนาของการชุบที่ตรวจสอบโดย XRF (ถ้ามี)
• เอกสารการปฏิบัติตามข้อกำหนด – ลงนามโดยผู้จัดการ QA ของเรา สามารถตรวจสอบย้อนกลับได้เป็นชุด

เหตุใดจึงสำคัญ:หากเกิดความล้มเหลวในสนาม หรือหากลูกค้าบ่นเกี่ยวกับพื้นผิวที่ไม่เรียบ คุณจะมีบันทึกเพื่อติดตามกลับไปยังชุดงานที่แน่นอนและการวัดมุมส่วนหัวที่แน่นอน

ได้รับการรับรอง:ISO 9001:2015, RoHS, การเข้าถึง

ตำแหน่งที่ใช้รีเวทหัวเทเปอร์

• เฟอร์นิเจอร์ – โต๊ะทำงาน เก้าอี้ ตู้ – ซึ่งฮาร์ดแวร์แบบเปลือยเป็นสิ่งที่ยอมรับไม่ได้
• ยานยนต์ – อุปกรณ์ตกแต่งภายใน แผงตัวถัง ชุดประกอบพื้น – ซึ่งพื้นผิวจะต้องเรียบ
• การบินและอวกาศ – แผงลำตัว การตกแต่งภายใน พื้นผิวปีก – ซึ่งการลดแรงต้านมีความสำคัญ
• อิเล็กทรอนิกส์ – กรอบหุ้ม แชสซี ชุดประกอบแผง – โดยที่ชิ้นส่วนต้องพอดีแบบฝัง
• ฮาร์ดแวร์ทางสถาปัตยกรรม – ฮาร์ดแวร์ประตู ราวบันได งานโลหะตกแต่ง
• อุปกรณ์ทางทะเล – อุปกรณ์ดาดฟ้า อุปกรณ์ตกแต่งภายใน – โดยที่ไม่อนุญาตให้มีจุดกีดขวาง
• อุปกรณ์อุตสาหกรรม – แผงควบคุม การ์ดเครื่องจักร – ความปลอดภัยและรูปลักษณ์เป็นสิ่งสำคัญ

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: อะไรคือความแตกต่างระหว่างหมุดย้ำหัวเทเปอร์กับ aหมุดย้ำหัวแบน?

ตอบ: หัวเทเปอร์ซิงค์มีด้านล่างเรียวซึ่งเข้ากันกับดอกเคาเตอร์ซิงค์ที่เจาะไว้ล่วงหน้า ช่วยให้หัวเทเปอร์จมลงได้อย่างสมบูรณ์โดยให้อยู่ระดับเดียวกับหรือต่ำกว่าพื้นผิววัสดุ หัวแบนมีด้านล่างตรงและนั่งอยู่บนพื้นผิวได้อย่างภาคภูมิใจ (0.8–1.2 มม. สำหรับก้าน 5 มม.) ข้อดีข้อเสีย: หัวเทเปอร์จมต้องใช้ขั้นตอนการผลิตพิเศษ (การเคาเตอร์รู) แต่หัวเทเปอร์ไม่มีส่วนที่ยื่นออกมา เลือกการจมเมื่อข้อต่อต้องเรียบสนิท เลือกแบบเรียบเมื่อโปรไฟล์ต่ำเพียงพอ และคุณต้องการหลีกเลี่ยงขั้นตอนการตัดเฉือนเพิ่มเติม

คำถามที่ 2: ฉันควรเลือกหมุดย้ำหัวเทเปอร์จม 90° หรือ 100° หรือไม่

ตอบ: เลือกมุมที่ตรงกับเครื่องมือดอกเคาเตอร์ซิงค์ที่มีอยู่ 90° เป็นมาตรฐานสำหรับการใช้งานทั่วไปส่วนใหญ่ เช่น เฟอร์นิเจอร์ อิเล็กทรอนิกส์ ยานยนต์ และงานอุตสาหกรรมทั่วไป 100° เป็นเรื่องปกติในการใช้งานด้านการบินและอวกาศและการป้องกันประเทศที่ต้องการข้อกำหนดเฉพาะ หากคุณไม่แน่ใจ เราขอแนะนำ 90° ซึ่งใช้ได้กับดอกเคาเตอร์ซิงค์มาตรฐานส่วนใหญ่ หากคุณส่งตัวอย่างเครื่องมือดอกเคาเตอร์ซิงค์มาให้เรา เราจะสามารถตรวจสอบการจับคู่ได้

คำถามที่ 3: ฉันจะเลือกความยาวโดยรวมที่ถูกต้องสำหรับหมุดย้ำหัวเทเปอร์ได้อย่างไร

A: ความยาวรวมส่วนหัวด้วย สำหรับหมุดย้ำหัวเทเปอร์แข็ง ความยาวโดยรวมจะเท่ากับความลึกของดอกเคาเตอร์ซิงค์บวกกับความหนาของปึกวัสดุบวกกับด้ามที่ยื่นออกมา (เส้นผ่านศูนย์กลางด้าม 1.2–1.5×) สำหรับหมุดย้ำเทเปอร์จมแบบกึ่งท่อ ความยาวลำกล้องควรยาวกว่าความหนาของปึกวัสดุประมาณ 1.5–2.0 มม. หัวอยู่ในระนาบเรียบ ดังนั้นความหนาของปึกวัสดุบวกกับความยาวในการยึดจึงเป็นตัวกำหนดความยาวทั้งหมด ส่งความหนาของปึกวัสดุและข้อมูลจำเพาะของเครื่องมือเคาเตอร์ซิงค์มาให้เรา เราจะแนะนำความยาวที่แน่นอนให้

คำถามที่ 4: ฉันควรเลือกดีไซน์แบบใด - แบบทึบ กึ่งท่อ หรือแบบท่อเต็ม

ตอบ: ท่อกึ่งท่อเป็นตัวเลือกเริ่มต้นสำหรับการใช้งานส่วนใหญ่ – 80–90% ของความแข็งแรงของของแข็งที่ 25–30% ของแรงในการตั้งค่า เลือกแบบทึบเมื่อคุณต้องการความแข็งแรงสูงสุดสำหรับโครงสร้างประกอบที่รับน้ำหนัก เลือกท่อแบบเต็มเมื่อคุณทำงานกับวัสดุเนื้ออ่อนหรือต้องการแรงเซ็ตตัวเพียงเล็กน้อย ทั้งสามดีไซน์มีให้เลือกใช้โดยมีโปรไฟล์หัวเทเปอร์เหมือนกัน
