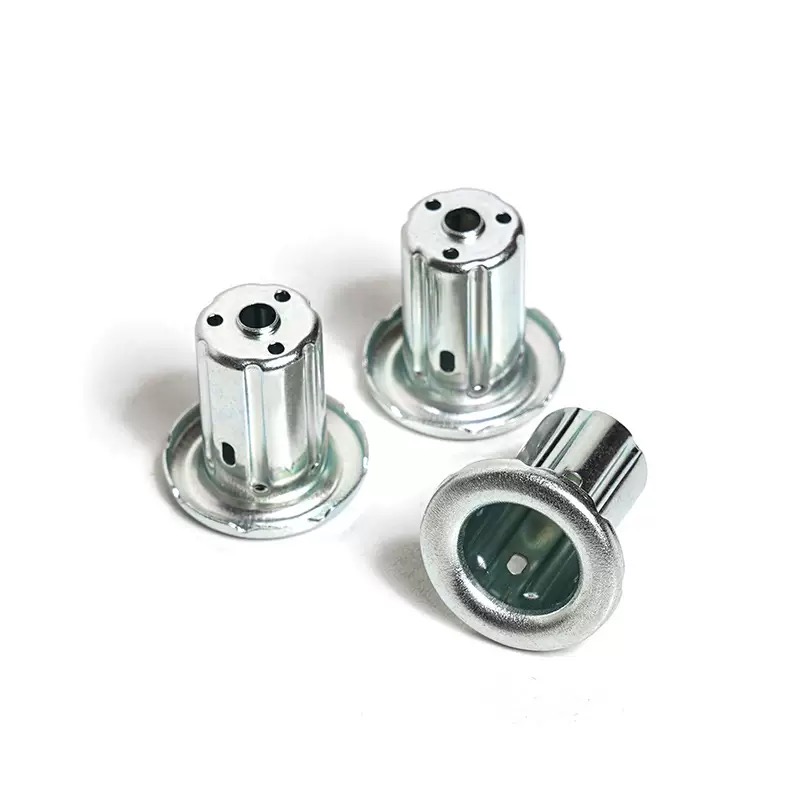

การปั๊มโลหะแบบดึงลึก

ส่วนที่ดึงออกมาลึกจะล้มเหลวด้วยวิธีใดวิธีหนึ่งจากสองวิธี หน้าแปลนเกิดรอยยับ—วัสดุจะหักเนื่องจากที่ยึดเปล่าไม่ได้ยึดให้แบน หรือการฉีกขาดของแก้มยาง เนื่องจากวัสดุยืดเกินขีดจำกัดการขึ้นรูปเนื่องจากแรงเจาะสูงเกินไปและรัศมีแม่พิมพ์แหลมเกินไป รอยย่นและการฉีกขาดเป็นความล้มเหลวที่ตรงกันข้าม ประการหนึ่งเกิดจากการควบคุมน้อยเกินไป และอีกประการหนึ่งเกิดจากแรงมากเกินไป

การปั๊มโลหะแบบดึงลึกเป็นกระบวนการในการปรับสมดุลของความล้มเหลวทั้งสองนี้ โดยยึดหน้าแปลนให้แบนพอที่จะป้องกันการย่น ขณะเดียวกันก็ปล่อยให้วัสดุไหลเข้าไปในแม่พิมพ์โดยไม่ทำให้ผนังฉีก ความสมดุลถูกควบคุมโดยตัวแปรสามตัว ได้แก่ แรงจับยึดเปล่า รัศมีแม่พิมพ์ และการหล่อลื่น เมื่อทั้งสามอย่างเข้ากันกับวัสดุและขั้นตอนการดึง ชิ้นส่วนจะดึงออกมาได้อย่างหมดจด เมื่อมีข้อผิดพลาด ชิ้นส่วนจะล้มเหลว—และโหมดความล้มเหลวจะบอกคุณว่าตัวแปรใดที่ต้องเปลี่ยน

ที่ Nuote Metals เราผลิตชิ้นส่วนโลหะที่ดึงขึ้นรูปลึกด้วยแรงยึดเปล่า รัศมีแม่พิมพ์ และการหล่อลื่นที่ตรงกับวัสดุแต่ละชนิดและขั้นตอนการดึง บทความนี้ครอบคลุมถึงโหมดความล้มเหลวสองโหมด ตัวแปรสามตัว และสิ่งที่ต้องตรวจสอบก่อนยอมรับส่วนที่วาดลึก

รอยย่นกับการฉีกขาด – วิธีอ่านความล้มเหลว

โหมดความล้มเหลวจะบอกคุณว่าตัวแปรใดผิด หน้าแปลนยับและผนังแก้มฉีกขาดไม่ใช่ปัญหาเดียวกัน และการแก้ไขก็ไม่เหมือนกัน

โหมดความล้มเหลว	มันปรากฏที่ไหน	สาเหตุที่แท้จริง	สิ่งที่ต้องปรับ
รอยย่นของหน้าแปลน	ขอบด้านนอก ระหว่างตัวยึดเปล่าและแม่พิมพ์	แรงยึดที่ว่างเปล่าต่ำเกินไปหรือสูงเกินไป	ปรับแรงยึดช่องว่างให้ตรงกับพื้นที่งาน
แก้มยางฉีกขาด	เจาะจมูกมุมล่าง	รัศมีแม่พิมพ์คมเกินไป แรงเสียดทานสูงเกินไป	เพิ่มรัศมีแม่พิมพ์ ปรับปรุงการหล่อลื่น
ผนังบางลง	เจาะจมูก แก้มยาง	อัตราส่วนการวาดรุนแรงเกินไปสำหรับวัสดุ	ลดอัตราการจั่วต่อสเตจ
เปลือกส้ม	พื้นผิวแก้มยาง	โครงสร้างเม็ดหยาบ อบอ่อนไม่เพียงพอ	ตรวจสอบขนาดเกรนของวัสดุ อบอ่อนก่อนวาด

การย่นของหน้าแปลนเกิดขึ้นเมื่อตัวยึดเปล่าไม่สามารถควบคุมหน้าแปลนได้ ใช้แรงน้อยเกินไป วัสดุจะหักงอ ใช้แรงมากเกินไป วัสดุไม่สามารถไหลได้ และแก้มยางฉีกขาดในการดึงครั้งถัดไป แรงต้องคู่กับเวที

การฉีกขาดของแก้มยางเกิดขึ้นที่จมูกหมัด ซึ่งเป็นจุดที่ทำให้เกิดความเครียดสูงสุด สาเหตุคือรัศมีแม่พิมพ์คม แรงเสียดทานสูง หรืออัตราส่วนการดึงที่รุนแรง การแก้ไขไม่ใช่แรงยึดที่ว่างเปล่าอีกต่อไป ซึ่งจะทำให้การฉีกขาดแย่ลง

ผนังบางเป็นเหตุให้เกิดการฉีกขาด ผนังบางก่อนที่จะฉีกขาด หากความหนาของผนังที่ปลายเจาะลดลงต่ำกว่า 80% ของความหนาเปล่า ชิ้นส่วนนั้นจะตกอยู่ในความเสี่ยงในขั้นตอนการดึงครั้งต่อไป

สำหรับชิ้นส่วนเหล่านี้ โหมดความล้มเหลวคือการวินิจฉัย ซึ่งจะบอกคุณว่าตัวแปรใดที่ต้องเปลี่ยนแปลง ซัพพลายเออร์ที่เพิ่มแรงยึดเปล่าเพื่อแก้ไขการฉีกขาดจะทำให้การฉีกขาดแย่ลง ซัพพลายเออร์ที่ลดแรงในการแก้ไขริ้วรอยจะทำให้ริ้วรอยแย่ลง

ตัวแปร 1 – แรงยึดที่ว่างเปล่า: การควบคุมริ้วรอย

ตัวยึดเปล่าจะยึดหน้าแปลนให้เรียบในขณะที่หมัดดันวัสดุเข้าไปในแม่พิมพ์ แรงต้องสูงพอที่จะป้องกันการยับ แต่ต่ำพอที่จะให้วัสดุไหลเข้าด้านในโดยไม่ฉีกขาด

แรงยึดเปล่าเปลี่ยนแปลงไปอย่างไรตามวัสดุและระยะ:

• การดึงครั้งแรก – แรงสูงสุด – หน้าแปลนมีขนาดใหญ่ที่สุดและมีแนวโน้มที่จะเกิดรอยยับมากที่สุด
• การดึงครั้งที่สอง – แรงที่ต่ำกว่า – หน้าแปลนมีขนาดเล็กลง และวัสดุผ่านการชุบแข็งแล้ว
• เหล็กกล้าไร้สนิม – แรงสูงกว่าเหล็กกล้าคาร์บอน – งานสแตนเลสแข็งตัวเร็วกว่าและต้านทานการไหล
• อะลูมิเนียม – แรงต่ำกว่าเหล็ก – อะลูมิเนียมไหลได้ง่ายกว่าและมีรอยยับน้อยกว่า

เราควบคุมมันอย่างไร:

• เบาะรองนั่งไฮดรอลิกเปล่าพร้อมระบบควบคุมแรงกด ไม่ใช่สปริงแบบกลไก
• แรงที่ตั้งไว้ต่อระยะการวาด—ไม่ใช่การตั้งค่าเดียวสำหรับทั้งลำดับ
• การตรวจสอบแรงในแม่พิมพ์—โหลดเซลล์ตรวจจับการเปลี่ยนแปลงของแรงและส่งสัญญาณให้กดปรับ

ในการดำเนินการนี้ แรงยึดเปล่าไม่ใช่ตัวเลขเดียว แต่เป็นโปรไฟล์ที่เปลี่ยนแปลงไปตามขั้นตอนการดึงและวัสดุ

ตัวแปร 2 – รัศมีแม่พิมพ์: การควบคุมการฉีกขาด

รัศมีแม่พิมพ์คือความโค้งที่วัสดุไหลผ่านขณะเข้าสู่แม่พิมพ์ รัศมีแหลมคมจะเน้นที่ความเครียด โดยวัสดุจะยืดออกมากขึ้นที่รัศมีนั้น และผนังด้านข้างจะฉีกขาดเมื่อจมูกเจาะ รัศมีที่ใหญ่ขึ้นจะกระจายความเครียด

รัศมีแม่พิมพ์ขั้นต่ำตามวัสดุ:

• เหล็กกล้าคาร์บอน – ≥6×ความหนาของวัสดุ
• สแตนเลส – ≥8×ความหนาของวัสดุ
• อลูมิเนียม – ≥4×ความหนาของวัสดุ
• ทองแดง – ≥5×ความหนาของวัสดุ

เราควบคุมมันอย่างไร:

• รัศมีแม่พิมพ์ที่ระบุตามวัสดุและความหนา ไม่ใช่ค่ามาตรฐานสำหรับทุกชิ้นส่วน
• เม็ดมีดแบบเปลี่ยนได้—สามารถเพิ่มรัศมีได้โดยไม่ต้องสร้างแม่พิมพ์ใหม่ทั้งหมด หากการทดสอบครั้งแรกฉีกขาด
• รัศมีขัดเงาเป็น Ra 0.2μm—รัศมีหยาบจะเพิ่มการเสียดสีและความเสี่ยงต่อการฉีกขาด

สำหรับการวาดลึก รัศมีแม่พิมพ์ไม่ใช่รายละเอียด แต่เป็นความแตกต่างระหว่างส่วนที่ดึงและส่วนที่ฉีกขาด

ตัวแปร 3 – การหล่อลื่น: การควบคุมแรงเสียดทาน

แรงเสียดทานระหว่างช่องว่างกับแม่พิมพ์จะควบคุมความง่ายในการไหลของวัสดุ แรงเสียดทานมากเกินไป - วัสดุต้านทานการไหล แรงเจาะเพิ่มขึ้น และผนังฉีกขาด แรงเสียดทานน้อยเกินไป วัสดุไหลง่ายเกินไป และตัวจับยึดเปล่าไม่สามารถควบคุมหน้าแปลนได้

น้ำมันหล่อลื่นตามวัสดุ:

• เหล็กกล้าคาร์บอน – สารหล่อลื่นสำหรับเขียนแบบสูตรน้ำหรือน้ำมันมาตรฐาน
• เหล็กกล้าไร้สนิม – สารหล่อลื่นที่มีความแข็งแรงของฟิล์มสูง – ไม่เป็นสนิมหากฟิล์มแตก
• อลูมิเนียม – สารหล่อลื่นสูตรน้ำ—น้ำมันสามารถทำให้พื้นผิวเกิดรอยเปื้อนก่อนทำการอโนไดซ์
• ทองแดง – สารหล่อลื่นความหนืดสูง – ทองแดงเป็นน้ำดีได้ง่ายและต้องใช้ฟิล์มที่ค้างอยู่ในช่องว่าง

เราควบคุมมันอย่างไร:

• น้ำมันหล่อลื่นที่เข้ากันกับวัสดุ ไม่ใช่น้ำมันหล่อลื่นชนิดเดียวสำหรับโลหะทุกชนิด
• ควบคุมความหนาของฟิล์มได้—ฟิล์มสม่ำเสมอ ไม่ท่วม
• การทำความสะอาดก่อนการหลอม—สารหล่อลื่นที่ตกค้างอาจทำให้เกิดคาร์บอนในเตาเผาและส่งผลต่อการดึงครั้งถัดไป

ตัวอย่างจริง – ตัวเรือนสเตนเลสดึงลึก 304 พร้อมรอยยับที่หน้าแปลน

ผู้ผลิตปั๊มสัญชาติเยอรมันต้องการตัวเรือนสเตนเลส 304 ที่มีผนังหนา 1.5 มม. ความลึกในการดึง 45 มม. และหน้าแปลนไม่มีรอยยับ ซัพพลายเออร์รายก่อนของพวกเขาดึงตัวเรือนออกเป็นสองขั้นตอน—หน้าแปลนมีรอยยับในการดึงครั้งแรก และซัพพลายเออร์เพิ่มแรงยึดเปล่าเพื่อซ่อม ริ้วรอยหายไป แต่แก้มยางฉีกที่จมูกหมัดในการวาดครั้งที่สอง

สิ่งที่เราทำแตกต่างออกไป:

• ลดแรงยึดเปล่าในการดึงครั้งแรก รอยยับเกิดจากแรงมากเกินไป ไม่ใช่น้อยเกินไป แรงบีบอัดหน้าแปลนและจำกัดการไหล
• เพิ่มรัศมีแม่พิมพ์จาก 6× เป็น 9× ความหนาของวัสดุ—รัศมีที่คมชัดยิ่งขึ้นคือการเน้นไปที่ความเครียดที่ปลายเจาะ
• เปลี่ยนไปใช้สารหล่อลื่นที่มีฟิล์มแรงสูงสำหรับสเตนเลส น้ำมันหล่อลื่นมาตรฐานจะพังภายใต้แรงดันดึง
• เพิ่มการอบอ่อนระดับกลางระหว่างการดึง—ฟื้นฟูความเหนียวก่อนการดึงครั้งที่สอง
• จัดส่งไปแล้ว 180,000 ชิ้น ไร้ริ้วรอยและไร้รอยฉีกขาด ลูกค้าปรับการตรวจสอบขาเข้าเป็นตัวอย่าง 5 ชิ้นต่อล็อต ข้อมูล CMM และความเรียบของเราได้รับการยอมรับว่าเป็นบันทึกคุณภาพ

นี่คือสิ่งที่การปั๊มโลหะแบบดึงลึกควรส่งมอบ:ไม่ใช่แค่ถ้วยที่วัดได้อย่างถูกต้อง แต่ยังเป็นส่วนที่หน้าแปลนแบนและผนังด้านข้างไม่เสียหาย เนื่องจากตัวแปรทั้งสามถูกจับคู่กับวัสดุและขั้นตอนการดึง ไม่ได้ปรับโดยการลองผิดลองถูก

การอ้างอิงมาตรฐาน:อัตราส่วนการวาดและรัศมีแม่พิมพ์เป็นไปตาม DIN 8584 (มาตรฐานกระบวนการวาดแบบลึก) และ ISO 2768-mK เว้นแต่จะระบุคำอธิบายที่เข้มงวดกว่านี้ อุปกรณ์กด: เครื่องอัดเซอร์โว Aida และ Schuler ตั้งแต่ 100 ถึง 600 ตัน

คำถามที่พบบ่อย

คำถามที่ 1: ทำไมหน้าแปลนถึงเกิดรอยยับในการปั๊มโลหะแบบดึงลึก?

ตอบ: การย่นของหน้าแปลนเกิดขึ้นเมื่อแรงยึดเปล่าไม่ตรงกับขั้นตอนการดึง ใช้แรงน้อยเกินไป วัสดุจะหักงอ ใช้แรงมากเกินไป วัสดุไม่สามารถไหลได้ และแก้มยางฉีกขาดในการดึงครั้งถัดไป หากแรงที่เพิ่มขึ้นทำให้เกิดการฉีกขาด ปัญหาที่แท้จริงคือรัศมีแม่พิมพ์หรือการหล่อลื่น ไม่ใช่ตัวจับยึดเปล่า สำหรับการปั๊มโลหะที่ดึงลึก การย่นและการฉีกขาดถือเป็นความล้มเหลวที่ตรงข้ามกัน การแก้ไขประการหนึ่งอาจทำให้เกิดอีกสาเหตุหนึ่งได้หากวินิจฉัยสาเหตุที่แท้จริงผิด

คำถามที่ 2: ทำไมแก้มยางถึงฉีกบริเวณจมูกเจาะ?

ตอบ: การฉีกขาดของแก้มยางเกิดขึ้นที่จุดที่ตึงมากที่สุด สาเหตุคือ: รัศมีแม่พิมพ์คมเกินไป การหล่อลื่นไม่เพียงพอ อัตราส่วนการดึงรุนแรงเกินไป หรือวัสดุอบอ่อนไม่เพียงพอ การแก้ไขไม่ใช่แรงยึดที่ว่างเปล่าอีกต่อไป ซึ่งจะทำให้การฉีกขาดแย่ลง การแก้ไขคือรัศมีแม่พิมพ์ที่ใหญ่ขึ้น การหล่อลื่นที่ดีขึ้น อัตราส่วนการดึงที่ต่ำกว่า หรือการอบอ่อนเพิ่มเติม ตำแหน่งการฉีกขาดจะบอกคุณว่าตัวแปรใดผิดปกติ ที่จมูกเจาะคือความเครียด ที่รัศมีแม่พิมพ์จะเป็นแรงเสียดทาน

คำถามที่ 3: อะไรเป็นตัวผลักดันต้นทุนของชิ้นส่วนโลหะที่ดึงลึก

ตอบ: ปัจจัยสามประการ: จำนวนขั้นตอนการดึง รอบการหลอม และความซับซ้อนของแม่พิมพ์ ชิ้นส่วนที่ต้องใช้การดึงสามครั้งและการหลอมสองครั้งมีค่าใช้จ่ายมากกว่าส่วนที่ต้องใช้การดึงหนึ่งครั้ง—เวลาในการกด เวลาการหลอม และการจัดการระหว่างขั้นตอนจะเพิ่มต้นทุน รัศมีแม่พิมพ์และเบาะรองจับเปล่าทำให้ต้นทุนเครื่องมือเพิ่มขึ้น โดยเบาะไฮดรอลิกมีราคาแพงกว่าสปริงเชิงกล เราแจกแจงรายละเอียดต้นทุนพร้อมกับใบเสนอราคา ซึ่งแสดงว่าขั้นตอนใดที่ขับเคลื่อนราคา

Q4: ปริมาณการสั่งซื้อขั้นต่ำสำหรับชิ้นส่วนโลหะที่ดึงลึกคือเท่าไร?

ตอบ: สำหรับแม่พิมพ์ขึ้นรูปลึกใหม่ โดยปกติแล้วการสั่งซื้อขั้นต่ำจะอยู่ที่ 30,000 ชิ้น ซึ่งหากต่ำกว่านั้น ต้นทุนเครื่องมือจะมีความสำคัญกว่า สำหรับการสร้างต้นแบบหรือการวิ่งในปริมาณน้อย เราสามารถผลิตชิ้นส่วนโดยใช้ขั้นตอนเดียวหรือโดยการปั่น - ขั้นต่ำ 1,000 ชิ้น สำหรับชิ้นส่วนที่อยู่ในการผลิตแล้ว การสั่งซื้อซ้ำอาจต่ำได้ถึง 10,000 ชิ้น เราตรวจสอบปริมาตรและอัตราส่วนการดึงก่อนที่จะแนะนำแนวทางการใช้เครื่องมือที่เหมาะสม

คำถามที่ 5: เมื่อใดที่การวาดแบบลึกไม่ใช่กระบวนการที่ถูกต้อง?

ตอบ: การขึ้นรูปลึกไม่ใช่ตัวเลือกที่ถูกต้อง เมื่อ: (1) ความลึกของการดึงน้อยกว่า 0.5× เส้นผ่านศูนย์กลาง การปั๊มมาตรฐานที่มีส่วนเว้าขึ้นรูปจะมีราคาถูกกว่า; (2) ปริมาณต่ำกว่า 5,000 ชิ้น ไม่สามารถตัดจำหน่ายต้นทุนเครื่องมือได้ และการปั่นหรือการตัดเฉือนอาจประหยัดกว่า (3) วัสดุมีความหนาเกินไปเมื่อเทียบกับเส้นผ่านศูนย์กลาง แรงเจาะเกินความสามารถในการกด และจำเป็นต้องขึ้นรูปหรือตัดเฉือนด้วยความร้อน สำหรับการปั๊มโลหะแบบดึงลึก เราจะแจ้งให้คุณทราบเมื่อกระบวนการไม่เหมาะสม ก่อนที่คุณจะลงทุนในเครื่องมือ

คำถามที่ 6: คุณสามารถให้ข้อเสนอแนะ DFM ก่อนสั่งซื้อได้หรือไม่

ก. ใช่. ส่งแบบพร้อมวัสดุ ความหนา ความลึกในการวาด และข้อกำหนดของหน้าแปลนมาให้เรา ทีมวิศวกรของเราจะคำนวณอัตราส่วนการดึง ตรวจสอบรัศมีแม่พิมพ์เทียบกับวัสดุ และยืนยันว่าสามารถดึงชิ้นส่วนตามจำนวนขั้นตอนที่คุณคาดหวังได้หรือไม่ หรือจำเป็นต้องการอบอ่อนเพิ่มเติมหรือช่องว่างที่มากขึ้นหรือไม่ สำหรับความลึกในการดึงที่มากกว่า 1.5 เท่าของเส้นผ่านศูนย์กลาง เราอาจแนะนำแถบทดสอบหรือบทความแรกก่อนที่จะตัดสินใจใช้เครื่องมือการผลิต
