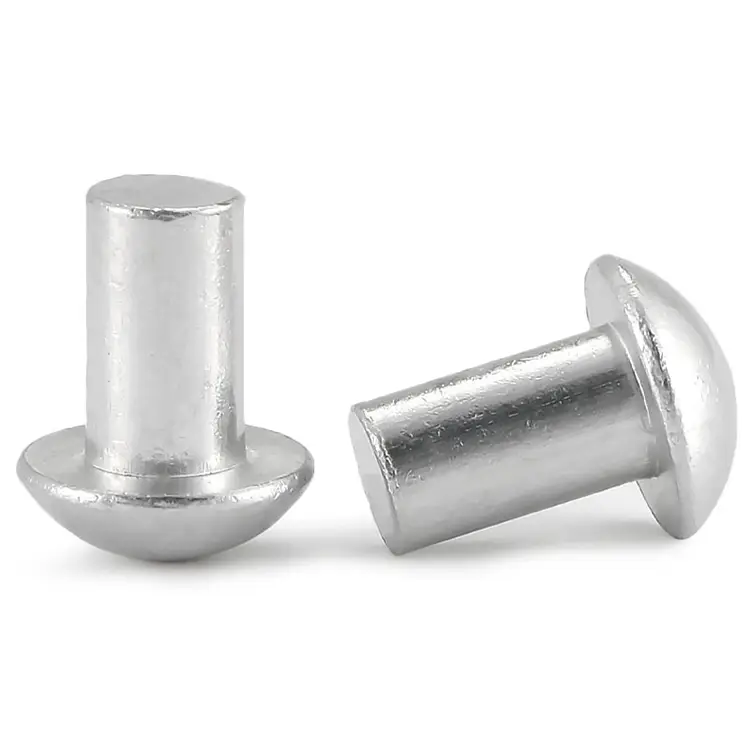

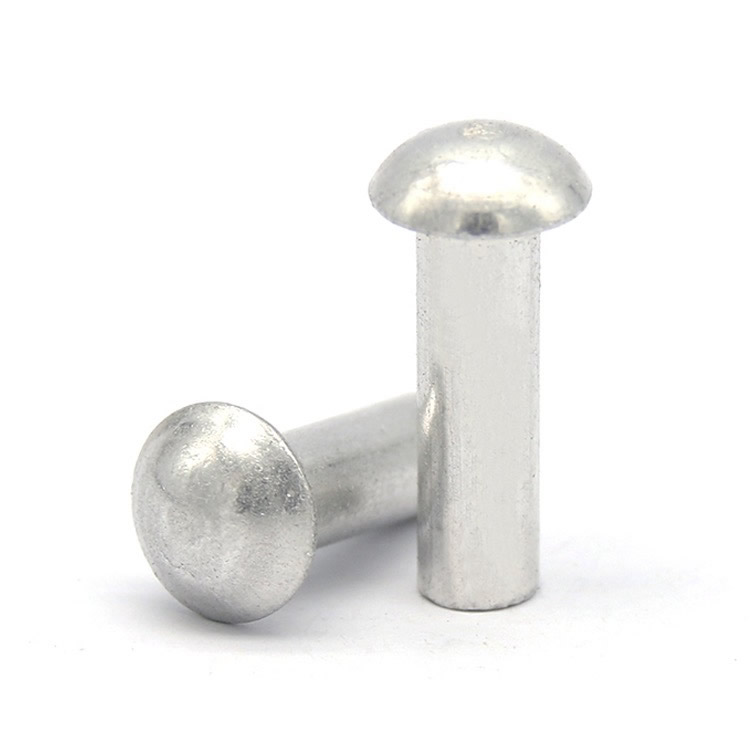

หมุดย้ำแข็งหัวเห็ด

หมุดย้ำหัวเห็ดแบบแข็งเป็นตัวเลือกตัวยึดเมื่อคุณต้องการพื้นที่รับน้ำหนักสูงสุดโดยมีโปรไฟล์ต่ำและไม่เกะกะ หัวกว้าง – 2.2–2.5 เท่าของเส้นผ่านศูนย์กลางด้าม – กระจายแรงจับยึดบนพื้นผิวที่ใหญ่ขึ้น ช่วยลดแรงเค้นบนวัสดุ รัศมีกว้างที่ขอบป้องกันไม่ให้ส่วนหัวขุดหรือทำลายพื้นผิวโดยรอบ การผสมผสานนี้ทำให้หมุดย้ำแข็งหัวเห็ดเหมาะสำหรับการใช้งานที่ทั้งรูปลักษณ์และความสมบูรณ์ของโครงสร้างมีความสำคัญ

ต่างจากหมุดย้ำหัวกลมที่เน้นการรับน้ำหนักในพื้นที่ขนาดเล็ก หรือหมุดย้ำหัวแบนที่อยู่ต่ำกว่าแต่มีพื้นผิวรับน้ำหนักน้อยกว่า หมุดย้ำหัวเห็ดมีความสมดุล นั่นคือโดมที่กว้างและต่ำซึ่งกระจายน้ำหนักโดยไม่ต้องนั่งมากเกินไป

เห็ดกับกลมกับแบน - ตำแหน่งที่หัวเห็ดพอดี

เมื่อเลือกหัวเห็ด:การประกอบใช้พลาสติก คอมโพสิต โลหะแผ่นบาง หรือวัสดุอ่อนที่ต้องกระจายน้ำหนัก คุณต้องการโปรไฟล์ที่ต่ำแต่ยังคงต้องการรูปลักษณ์ที่สมบูรณ์และมองเห็นได้

การใช้งานจริงเพียงครั้งเดียว – ตู้อุปกรณ์อุตสาหกรรม

ผู้ผลิตตู้ไฟฟ้าอุตสาหกรรมรายหนึ่งใช้หมุดย้ำหัวกลมเพื่อติดขายึดเข้ากับตัวเรือนพลาสติก เมื่อเวลาผ่านไป พื้นผิวแบริ่งที่แคบของหัวกลมทำให้เกิดรอยแตกจากความเค้นในวัสดุตัวเรือน ลูกค้าลองใช้หมุดย้ำหัวแบน – การกระจายโหลดดีกว่า แต่ขอบที่แหลมคมทำให้พื้นผิวเสียหายระหว่างการตั้งค่า

เราจัดหาหมุดย้ำแข็งหัวเห็ดที่ทำจากเหล็กชุบสังกะสี – ก้าน 4.0 มม., หัว 9.5 มม., ความยาวโดยรวม 12.0 มม. หัวเห็ดที่กว้างกระจายแรงจับยึดอย่างสม่ำเสมอทั่วตัวเรือนพลาสติก ขอบเรียบและมีรัศมีช่วยขจัดรอยบนพื้นผิว รูปทรงต่ำวางอยู่บนตัวเครื่องอย่างสะอาดตาโดยไม่ดูเทอะทะ ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับกล่องหุ้ม 200 ชิ้น หลังจากรอบการสั่นสะเทือน 10,000 รอบ ไม่มีรอยแตกร้าวจากความเครียด และพื้นผิวไม่เสียหาย ปัจจุบันสั่งหมุดย้ำหัวเห็ดเป็นชุดๆ ละ 150,000 ชิ้นต่อปี

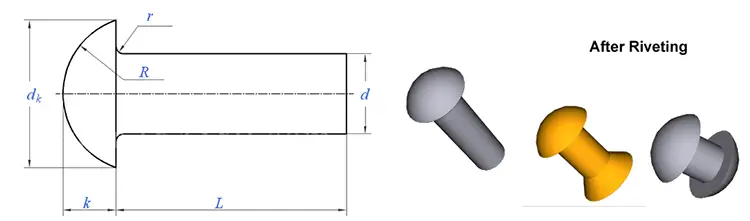

วิธีการระบุ – วัสดุ ขนาด และการตกแต่ง

เราผลิตจากวัสดุ 5 ชนิด:

สิ่งที่คุณให้:

เส้นผ่านศูนย์กลางก้าน– 1.5 มม. ถึง 8.0 มม

เส้นผ่านศูนย์กลางหัว– เราสามารถแนะนำได้ตามความต้องการด้านวัสดุและน้ำหนักบรรทุกของคุณ

ความยาวโดยรวม– เราคำนวณจากความหนาของปึกวัสดุของคุณ

วัสดุ– เลือกจากห้าตัวเลือกด้านบน

เสร็จ– สังกะสี, ทู่, แล็กเกอร์, นิกเกิล, อะโนไดซ์, โบราณวัตถุ ฯลฯ

รัศมีขอบ– สำหรับการใช้งานพลาสติก/คอมโพสิต ให้ระบุ "รัศมีเต็ม"

กฎความยาวสำหรับหมุดย้ำแข็ง:ความยาวโดยรวม = ความหนาของปึกวัสดุ + (1.2–1.5 × เส้นผ่านศูนย์กลางด้าม)

เวลานำตัวอย่าง:มาตรฐาน 5–10 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

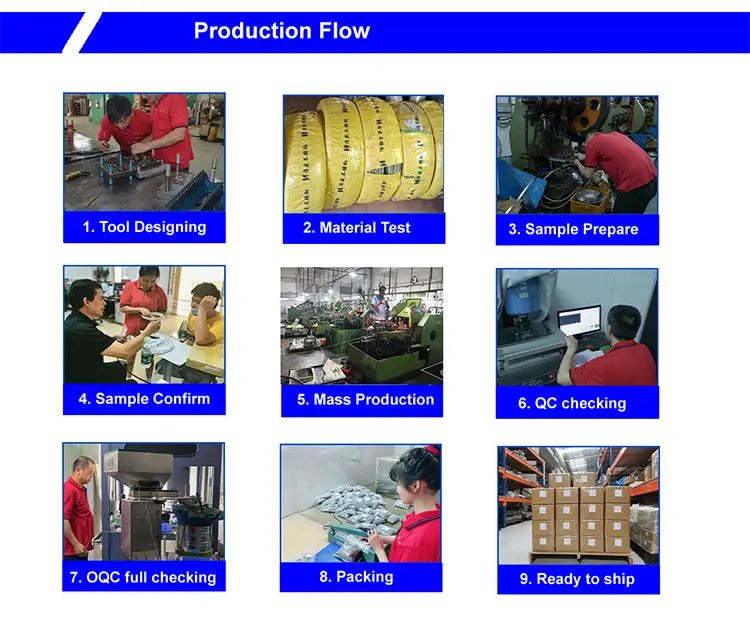

กระบวนการผลิตของเรา – จากวัตถุดิบไปจนถึงหมุดย้ำสำเร็จรูป

เราผลิตหมุดย้ำแข็งหัวเห็ดผ่านกระบวนการทำงานเจ็ดขั้นตอนที่มีการควบคุม ทุกชุดสามารถตรวจสอบย้อนกลับได้ตั้งแต่วัสดุที่เข้ามาจนถึงการจัดส่งขั้นสุดท้าย

1. การจัดหาวัตถุดิบ– ลวดที่ผ่านการรับรอง (เหล็กกล้าคาร์บอน สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม) ซื้อจากโรงงานที่ได้รับอนุมัติ คอยล์แต่ละอันมาพร้อมกับใบรับรองการทดสอบโรงสีและหมายเลขความร้อน

2. การตรวจสอบวัสดุที่เข้ามา– ทุกคอยล์ได้รับการตรวจสอบสำหรับเส้นผ่านศูนย์กลาง (เลเซอร์ไมโครมิเตอร์ ±0.02 มม.) ความแข็ง (เครื่องทดสอบ Rockwell) และองค์ประกอบของวัสดุ (สเปกโตรมิเตอร์) คอยล์ที่อยู่นอกข้อกำหนดจะถูกปฏิเสธก่อนที่จะถึงพื้นที่การผลิต

3. การเตรียมเครื่องมือ– สำหรับมิติใหม่หรือโปรไฟล์ส่วนหัวแบบกำหนดเอง เราจะออกแบบและตัดแม่พิมพ์ส่วนหัวของคาร์ไบด์ สำหรับขนาดมาตรฐาน เครื่องมือที่มีอยู่จะได้รับการตรวจสอบและตั้งค่า รูปทรงของแม่พิมพ์มีความสำคัญอย่างยิ่งต่อความกว้าง โดมต่ำ และรัศมีขอบเรียบของหัวเห็ด

4. การตรวจสอบบทความครั้งแรก– หมุด 10 อันแรกจากการตั้งค่าเครื่องมือแต่ละอันจะถูกวัดบนตัวเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว รัศมีของขอบ เส้นผ่านศูนย์กลางของด้าม และความยาวโดยรวมต้องตรงกับแบบร่างก่อนเริ่มการผลิต มีการออกรายงาน FAI ฉบับเต็ม

5. การผลิตจำนวนมาก– การกดทำงานด้วยความเร็วที่เหมาะสมที่สุดสำหรับวัสดุและรูปแบบส่วนหัว การตรวจสอบระหว่างดำเนินการเกิดขึ้นตามช่วงเวลาที่กำหนด (หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น) การเบี่ยงเบนของมิติใดๆ จะทำให้การหยุดกดและการปรับเครื่องมือทันที

6. การตรวจสอบระหว่างดำเนินการ– ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 ตัวไว้ในตัวอย่างวัสดุที่เป็นตัวแทน (ความหนาและประเภทเดียวกันกับชุดประกอบของคุณ) การคว้านได้รับการตรวจสอบความสมมาตร ความแน่น และการทำเครื่องหมายที่พื้นผิว มีการตรวจสอบรัศมีขอบและความเรียบด้านล่างแล้ว

7. การตรวจสอบขาออกขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% สำหรับมิติที่สำคัญ ตัวอย่าง AQL (ระดับ II, 1.0) ได้รับการตรวจสอบด้วยตนเอง รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้องที่ออกให้ทุกครั้งที่จัดส่ง

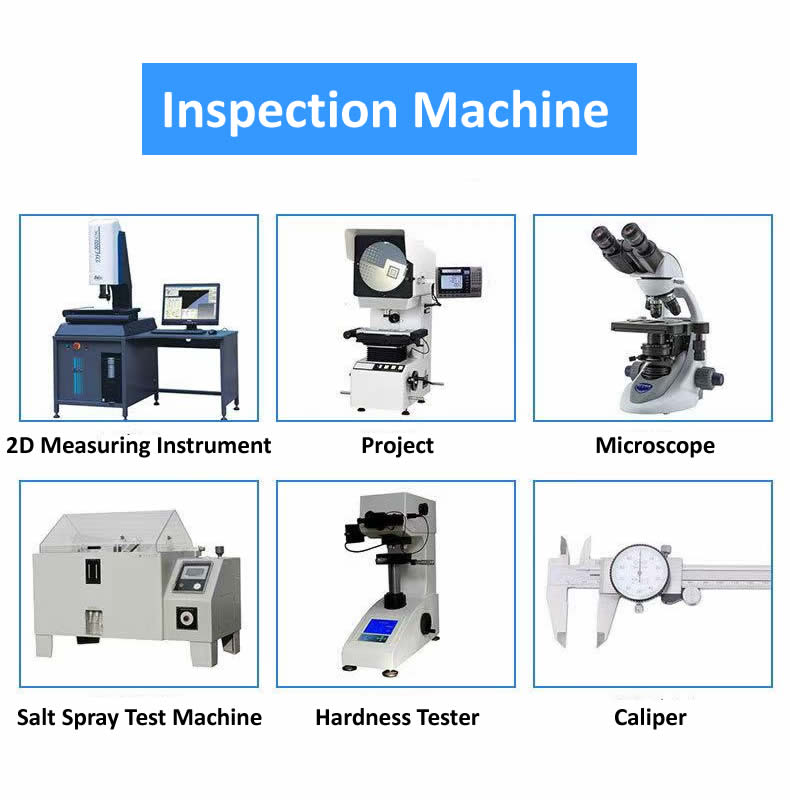

วิธีที่เราตรวจสอบขนาดที่สำคัญ – ห้องปฏิบัติการภายในของเรา

อุปกรณ์ทั้งหมดมีการสอบเทียบเป็นประจำทุกปี บันทึกการตรวจสอบจะถูกเก็บไว้เป็นเวลาห้าปี

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

เราปล่อยให้ลูกค้าของเราพูดแทนเรา ภาพด้านบนแสดงการตอบรับอย่างแท้จริงจากผู้ผลิตที่ใช้หมุดย้ำหัวเห็ดของเราในสายการผลิต ตั้งแต่ผู้สร้างตู้อุตสาหกรรม ซัพพลายเออร์ยานยนต์ ไปจนถึงผู้ผลิตอุปกรณ์หนัก

คำถามสองข้อที่เราตอบบ่อยๆ

ถาม: "หัวเห็ดกับหัวโครงถักต่างกันอย่างไร ทั้งสองแบบมีลักษณะกว้างและต่ำ"

ตอบ: ความแตกต่างอยู่ที่โปรไฟล์ขอบ หัวเห็ดมีรัศมีกว้างที่ขอบ – เรียบ โค้งมน ไม่มีการเปลี่ยนคม หัวโครงมีขอบที่คมกว่า – รัศมีน้อยกว่า และชัดเจนยิ่งขึ้น หัวเห็ดได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่คุณต้องการกระจายโหลดโดยไม่ทำเครื่องหมายวัสดุโดยรอบ เช่น พลาสติก คอมโพสิต แผ่นบาง และโลหะอ่อน หัวทรัสได้รับการออกแบบให้มีพื้นผิวรับน้ำหนักสูงสุดในการใช้งาน เช่น รูขนาดใหญ่ในวัสดุที่แข็งกว่า

ถาม: "วัสดุอะไรที่ใช้กันมากที่สุดสำหรับหมุดย้ำหัวเห็ดในงานอุตสาหกรรม"

ตอบ: เหล็กกล้าคาร์บอน (ชุบสังกะสี) เป็นตัวเลือกที่พบบ่อยที่สุดสำหรับงานอุตสาหกรรมทั่วไป โดยให้ความแข็งแรงและความทนทานที่จำเป็นสำหรับเปลือกอุปกรณ์ อุปกรณ์ป้องกันเครื่องจักร และส่วนประกอบโครงสร้าง สแตนเลสถูกเลือกสำหรับสภาพแวดล้อมกลางแจ้งหรือที่มีฤทธิ์กัดกร่อน ทองเหลืองถูกกำหนดไว้สำหรับงานไฟฟ้าหรืองานตกแต่งในอุตสาหกรรม สำหรับกล่องหุ้มอุตสาหกรรมข้างต้น เหล็กกล้าคาร์บอนที่มีการชุบสังกะสีเป็นตัวเลือกที่เหมาะสม โดยให้ความแข็งแกร่งตามที่ต้องการในราคาที่ถูกที่สุด พร้อมการป้องกันการกัดกร่อนที่เพียงพอสำหรับการใช้งานภายในอาคาร
