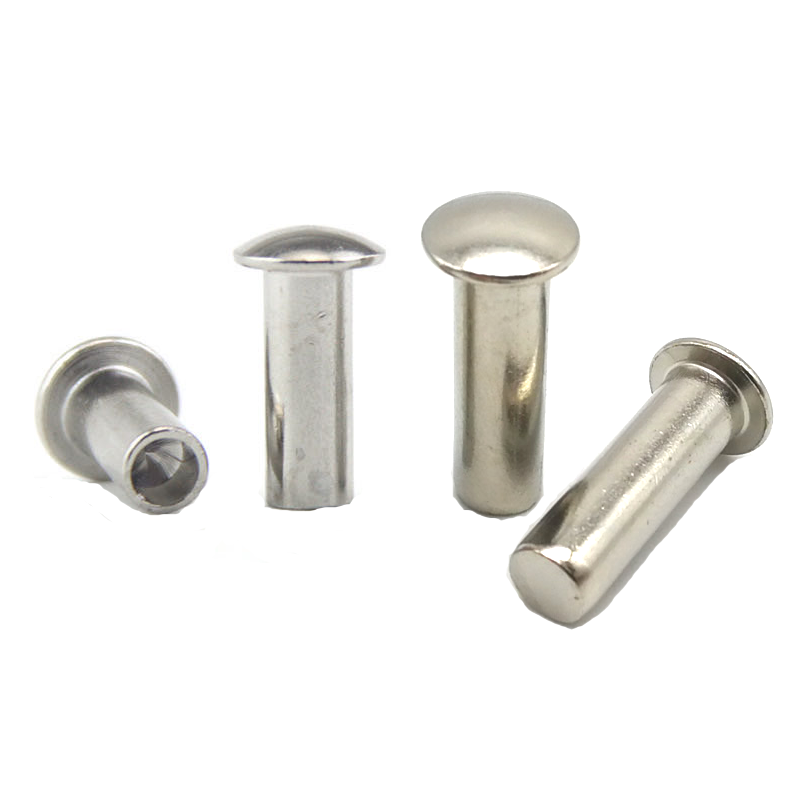

หมุดย้ำหัวกระทะ

หมุดย้ำหัวกระทะคือสิ่งที่วิศวกรระบุเมื่อพวกเขาต้องการบางอย่างระหว่างหัวกลมและหัวแบน หัวกระทะมีพื้นผิวรับน้ำหนักที่กว้างกว่าหัวกลม (เส้นผ่านศูนย์กลางก้าน 1.8–2.2× เทียบกับ 1.6–1.8×) แต่มีความสูงหัวมากกว่าหัวแบน แก้มยางตรงขนาดสั้นทำให้ดูสะอาดตาและเรียบร้อย ซึ่งวางบนชุดประกอบที่มองเห็นได้ชัดเจนโดยไม่ดูเทอะทะ

เมื่อหัวกลมโดดเด่นเกินไปและหัวแบนต่ำเกินไป หัวแพนคือคำตอบ

กระทะกับกลมกับแบน – ตำแหน่งที่หัวกระทะพอดี

เมื่อใดควรเลือกหัวกระทะ:

• คุณต้องการพื้นที่รับน้ำหนักมากกว่าหัวกลมแต่มีความสูงของหัวมากกว่าหัวแบน
• หมุดจะมองเห็นได้และรูปลักษณ์ก็มีความสำคัญ
• คุณต้องมีลุคที่สะอาดหมดจดโดยไม่ต้องมีหัวกลมเทอะทะ
• ระยะห่างปานกลาง ไม่แน่นพอสำหรับหัวแบน ไม่เปิดพอสำหรับหัวกลม

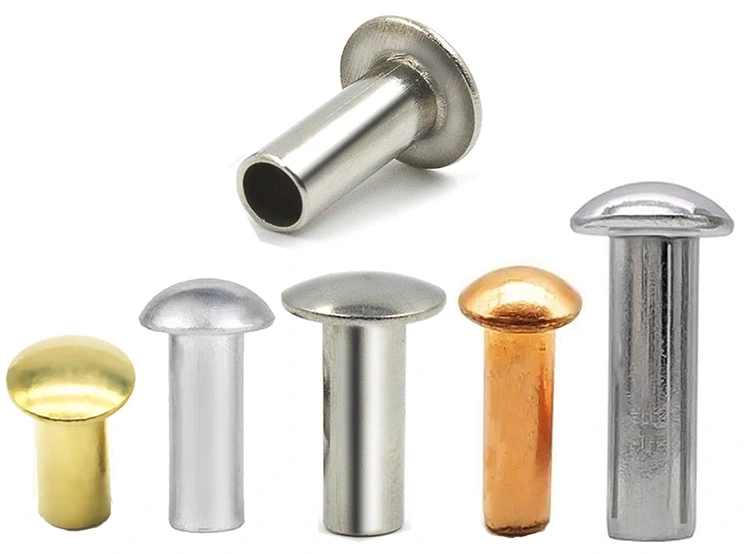

สิ่งที่เราทำ – สองแบบ ห้าวัสดุ

หมุดย้ำหัวกระทะมีให้เลือกทั้งแบบทึบและกึ่งท่อ ไม่มีท่อแบบเต็มสำหรับรูปแบบส่วนหัวนี้ เนื่องจากมีรูปทรงของแก้มยางตรงที่สั้น

วัสดุที่มีอยู่:เหล็กคาร์บอนต่ำ สแตนเลส (304/316) ทองเหลือง (C2680) ทองแดง (C11000) อลูมิเนียม (5052/5056)

เสร็จสิ้น:ชุบสังกะสี, แบล็คออกไซด์, พาสซีฟ, แล็กเกอร์, ชุบนิกเกิล, แอนทีค, อะโนไดซ์, ธรรมดา – ขึ้นอยู่กับวัสดุ

การใช้งานจริงเพียงหนึ่งเดียว – ตัวเครื่องเครื่องชงกาแฟเชิงพาณิชย์

ผู้ผลิตเครื่องชงกาแฟเชิงพาณิชย์รายหนึ่งกำลังประกอบแผงตัวเรือนด้านนอกโดยใช้หมุดย้ำหัวกลม หัวกลมยื่นออกมาอย่างเห็นได้ชัดบนเครื่องจักรที่เสร็จแล้ว ซึ่งเบี่ยงเบนไปจากรูปลักษณ์ระดับพรีเมียมที่แบรนด์ต้องการ มีการใช้หมุดย้ำหัวแบน แต่การออกแบบตัวเรือนมีพื้นที่ด้านหลังแผงจำกัด จึงไม่สามารถทำเคาเตอร์ซิงค์ได้โดยไม่ทำให้โลหะบางเกินไป ทีมออกแบบต้องการหมุดย้ำที่มีโปรไฟล์ต่ำกว่าหัวกลม แต่ไม่จำเป็นต้องทำการตอกกลับ

Nuote Metals จัดหาหมุดย้ำกึ่งท่อหัวกระทะที่ทำจากสแตนเลส – ก้าน 4.0 มม., หัวกระทะ 8.0 มม., ความยาวลำกล้อง 8.0 มม., ผิวเคลือบแบบพาสซีฟ หัวกระทะอยู่ต่ำกว่าหัวกลมแบบเดิม ทำให้ตัวเครื่องดูสะอาดตายิ่งขึ้น แก้มยางตรงสั้นสร้างลุคที่สมบูรณ์โดยไม่ต้องมีโดมเทอะทะ ช่องกึ่งท่อทำให้แรงในการตั้งค่าต่ำ ป้องกันการเสียรูปของแผงตัวเรือนแบบบาง

ผู้ผลิตทดสอบหมุดย้ำ 500 ตัวกับเครื่องจักร 100 เครื่อง หลังจากการประกอบและการทดสอบภาคสนาม ไม่มีการคลายตัว ไม่มีการกัดกร่อน ทีมออกแบบได้อนุมัติรูปแบบส่วนหัวใหม่สำหรับรุ่นอนาคตทั้งหมด ตอนนี้พวกเขาสั่งหมุดย้ำหัวกระทะเป็นชุดๆ 100,000 ชิ้นต่อปี

ตัวเลือกมาตรฐาน – ปรับแต่งตามข้อกำหนดของคุณ

หมุดย้ำหัวกระทะผลิตขึ้นตามความต้องการที่แน่นอนของคุณ เนื่องจากทุกการใช้งานมีความต้องการระยะห่างและรูปลักษณ์ที่แตกต่างกัน เราจึงไม่มีสต็อกขนาดหัวกระทะมาตรฐานไว้ — แต่ละคำสั่งซื้อผลิตขึ้นเอง

สิ่งที่เราต้องการจากคุณ:

• เส้นผ่านศูนย์กลางก้าน – 1.5 มม. ถึง 8.0 มม
• เส้นผ่านศูนย์กลางของหัว – ตรงกับความต้องการพื้นผิวตลับลูกปืนของคุณ
• ความสูงของส่วนหัว – ตรงกับข้อกำหนดระยะห่างของคุณ
• ความยาวโดยรวม – หรือความหนาปึกวัสดุทั้งหมดของคุณ
• วัสดุ – เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม
• การออกแบบ – แข็งหรือกึ่งท่อ
• เสร็จสิ้น – สังกะสี, ทู่, แล็กเกอร์, นิกเกิล, อโนไดซ์ ฯลฯ

เราขอแนะนำ:หากคุณไม่แน่ใจเกี่ยวกับเส้นผ่านศูนย์กลางหรือความสูงของหัว โปรดส่งแบบหรือตัวอย่างชุดประกอบของคุณมาให้เรา เราจะแนะนำขนาดหัวกระทะที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ

เวลานำตัวอย่าง:5-10 วันสำหรับข้อกำหนดเฉพาะของหัวกระทะแบบกำหนดเอง สำหรับข้อกำหนดโดยละเอียด โปรดติดต่อทีมขายของเรา

วิธีที่เราสร้าง Pan Heads – กำแพงตรงที่สร้างความแตกต่าง

หัวกระทะดูเรียบง่าย – โดมที่มีแก้มยางตรง แต่ผนังตรงนั้นต้องการการออกแบบแม่พิมพ์ที่แม่นยำ เรียวมากเกินไปและดูเหมือนหัวกลม น้อยเกินไปและความสูงของศีรษะไม่สอดคล้องกัน

สิ่งที่เราควบคุม:

• มุมผนัง – ผนังจะต้องตรงไม่เรียว ทำให้ได้รูปลักษณ์ที่สะอาดตา ซึ่งทำให้หัวกระทะแตกต่างจากหัวกลม
• รัศมีมงกุฎ – ส่วนบนของศีรษะมีลักษณะโค้งเล็กน้อย ไม่แบนทั้งหมด แม่พิมพ์ของเราถูกตัดให้มีรัศมีมงกุฎเฉพาะซึ่งตรงกับโปรไฟล์หัวกระทะแบบคลาสสิก
• รัศมีมุม – การเปลี่ยนจากหัวถึงด้ามจะต้องราบรื่น มุมที่แหลมคมจะทำให้เกิดความเครียดที่อาจทำให้เกิดรอยแตกร้าวระหว่างการตั้งค่าได้

ผลลัพธ์:หัวแพนที่ดูสะอาด สม่ำเสมอ และตั้งค่าได้อย่างน่าเชื่อถือ ทีละชุด

กระบวนการของเรา:

• การวาดลวด – ดึงวัสดุตามเส้นผ่านศูนย์กลางด้ามที่แน่นอน (±0.02 มม.)
• การตัด - ตัดจนเหลือความยาว
• การโจมตีครั้งแรก – ช่องว่างกำลังสองและอยู่ตรงกลาง
• การเป่าครั้งที่สอง (ก่อนการขึ้นรูป) – แม่พิมพ์เริ่มต้นรูปทรงหัวกระทะโดยใช้ผนังตรง
• การตีครั้งที่สาม (การหยอดเหรียญ) – รูปร่างและความหนาของศีรษะสุดท้าย
• การตีครั้งที่สี่ (หากจำเป็น) – การชกจะสร้างช่องสำหรับกึ่งท่อ
• การตัดขอบ – นำแฟลชออก
• ไม้ล้ม – ขจัดเศษไมโคร
• การชุบหรือเคลือบ – ประยุกต์ตามที่กำหนด

หมุดย้ำหนึ่งตัว การตรวจสอบแปดครั้ง - เราจะแน่ใจได้อย่างไรว่าหัวกระทะทุกอันถูกต้อง

เราไม่ไว้ใจโชค ทุกชุดของหมุดย้ำหัวกระทะผ่านประตูคุณภาพแปดประตูแยกกันก่อนออกจากโรงงานของเรา หลักการง่ายๆ ก็คือ วัดตั้งแต่เนิ่นๆ วัดบ่อยๆ และอย่าคิดเอาเอง

ตรวจสอบเส้นผ่านศูนย์กลางของวัตถุดิบ– สายขาเข้าวัดด้วยเลเซอร์ไมโครมิเตอร์ ความทนทานต่อเส้นผ่านศูนย์กลาง: ± 0.02 มม. คอยล์ที่อยู่นอกช่วงนี้จะถูกปฏิเสธก่อนที่จะสัมผัสกับส่วนหัวของเรา

การตรวจสอบความแข็งของวัตถุดิบ– ตัวอย่างจากแต่ละคอยล์ได้รับการทดสอบด้วยเครื่องทดสอบความแข็งแบบ Rockwell ช่วงที่ยอมรับได้จะแตกต่างกันไปตามวัสดุ (เหล็ก: HRB 70–85, สแตนเลส: HRB 80–95, ทองเหลือง: HRB 60–75)

การตรวจสอบลักษณะที่ปรากฏของบทความแรก– หลังจากตั้งค่าเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบด้วยสายตาภายใต้การขยาย เรามองหารอยแตก แฟลช หัวที่ไม่เรียบ หรือรอยบนพื้นผิว ข้อบกพร่องที่มองเห็นได้จะหยุดการกด

การตรวจสอบมิติบทความแรก– หมุด 10 อันเดียวกันนั้นถูกวัดบนตัวเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางด้าม ความยาวทั้งหมด และความลึกของโพรง (สำหรับกึ่งท่อ) ต้องอยู่ภายในเกณฑ์ความคลาดเคลื่อนของการวาดก่อนเริ่มการผลิต

การตรวจสอบระหว่างดำเนินการ –ในระหว่างการผลิตจำนวนมาก ผู้ปฏิบัติงานจะดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ขนาดได้รับการตรวจสอบด้วยคาลิปเปอร์แบบดิจิทัลและเกจ go/no-go สำหรับความลึกของช่อง การดริฟท์ใดๆ จะกระตุ้นให้เกิดการปรับเครื่องมือ

การตั้งค่าการทดสอบ (การทดลองโลดโผน)– ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 ตัวไว้ในตัวอย่างวัสดุที่เป็นตัวแทน (ความหนาและประเภทเดียวกันกับชุดประกอบของคุณ) การกอดได้รับการตรวจสอบความสมมาตรและความแน่นหนา ไม่รับหมุดที่หลวมหรือร้าว

การทดสอบสเปรย์เกลือ (ถ้าจำเป็น)– สำหรับหมุดย้ำกลางแจ้งหรือหมุดชุบ เราจะส่งตัวอย่างไปยังห้องปฏิบัติการของเราเพื่อทดสอบสเปรย์เกลือ ASTM B117 มีการออกใบรับรองพร้อมกับแบทช์

การตรวจสอบขาออกขั้นสุดท้าย– ก่อนบรรจุภัณฑ์ หมุดย้ำทุกตัวจะผ่านเครื่องคัดแยกด้วยแสง กล้องตรวจสอบเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวทั้งหมด และความลึกของโพรง การปฏิเสธจะถูกดีดออกโดยอัตโนมัติ จากนั้นจะมีการดึงตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) เพื่อตรวจสอบยืนยันด้วยตนเอง

หมุดย้ำหัวกระทะที่ทนทานทั้งแปดขั้นพร้อมที่จะออกจากโรงงานของเราแล้ว เราเก็บบันทึกการตรวจสอบทุกครั้งเป็นเวลาห้าปี

สิ่งที่คุณได้รับจริง – บันทึกที่สมบูรณ์ของสิ่งที่เราทำ

เราไม่เพียงแค่จัดส่งหมุดย้ำเท่านั้น เราจัดส่งบันทึกอย่างชัดเจนถึงสิ่งที่ผลิตและวิธีการตรวจสอบ

แพ็คเกจประกอบด้วย:

• ใบรับรองวัสดุ – องค์ประกอบทางเคมีและความต้านทานแรงดึงของขดลวดที่ใช้
• เอกสารการตรวจสอบ – การวัดหมุด 10 ตัวตามจริงจากชุดงาน
• ใบรับรองการเสร็จสิ้น – ความหนาของการชุบที่ตรวจสอบโดย XRF (ถ้ามี)
• เอกสารการปฏิบัติตามข้อกำหนด – ลงนามโดยผู้จัดการ QA ของเรา สามารถตรวจสอบย้อนกลับได้เป็นชุด

ได้รับการรับรอง:ISO 9001:2015, RoHS, การเข้าถึง

ตำแหน่งที่ใช้หมุดย้ำหัว P

• เครื่องใช้ไฟฟ้าเชิงพาณิชย์ – เครื่องชงกาแฟ อุปกรณ์อาหาร ตู้จำหน่ายสินค้าอัตโนมัติ – ส่วนประกอบที่มองเห็นได้ซึ่งคำนึงถึงรูปลักษณ์ภายนอก
• เฟอร์นิเจอร์ – เฟอร์นิเจอร์สำนักงาน ชั้นวางของ ตู้โชว์ – ข้อต่อที่มองเห็นได้ซึ่งต้องพื้นผิวที่สะอาด
• ยานยนต์ – อุปกรณ์ตกแต่งภายใน แผงหน้าปัด ส่วนประกอบเบาะนั่ง – ซึ่งรูปลักษณ์ภายนอกและระยะห่างปานกลางมาบรรจบกัน
• อิเล็กทรอนิกส์ – กรอบหุ้ม แชสซี แผงควบคุม – ซึ่งมองเห็นหมุดย้ำได้แต่ไม่ควรเทอะทะ
• อุปกรณ์ทางการแพทย์ – ตัวเรือนอุปกรณ์ ส่วนประกอบเครื่องมือ – สุขอนามัยและรูปลักษณ์เป็นสิ่งสำคัญ
• อุปกรณ์อุตสาหกรรม – แผงควบคุม การ์ดเครื่องจักร – ในกรณีที่ต้องการการตกแต่งแบบมืออาชีพ
• การผลิตทั่วไป – การประกอบใดๆ ที่หัวกลมใหญ่เกินไปและหัวแบนต่ำเกินไป

คำถามสามข้อที่เราตอบบ่อยๆ

Q1: หัวกระทะมีลักษณะคล้ายกับหัวกลม ความแตกต่างคืออะไร?

ตอบ: หัวกระทะมีผนังด้านข้างสั้นตรงระหว่างโดมกับก้าน หัวกลมคือเส้นโค้งต่อเนื่องจากบนถึงก้าน ผนังตรงนี้ช่วยให้หัวกระทะมีพื้นผิวรับน้ำหนักที่กว้างขึ้น (เส้นผ่านศูนย์กลางด้าม 1.8–2.2× เทียบกับ 1.6–1.8×) และโปรไฟล์ที่ต่ำกว่าเล็กน้อย ความแตกต่างด้านการมองเห็นนั้นดูเล็กน้อยแต่สำคัญ หัวกระทะดู "ได้รับการออกแบบ" มากกว่า และ "เป็นอุตสาหกรรม" น้อยกว่า หากถือไว้เคียงข้างกัน ผนังตรงคือของแถม

คำถามที่ 2: ทรงผมแบบใดที่ดูเป็นมืออาชีพมากที่สุดสำหรับสินค้าอุปโภคบริโภค?

ตอบ: สำหรับสินค้าอุปโภคบริโภคที่คำนึงถึงรูปลักษณ์ภายนอก หัวกระทะมักเป็นตัวเลือกที่ดีที่สุด มีรูปลักษณ์ที่สะอาดตา ตกแต่งเรียบร้อยกว่าหัวกลม (ซึ่งอาจดูเป็นอุตสาหกรรม) และมีลักษณะมากกว่าหัวแบน (ซึ่งอาจดูน้อยเกินไป) แก้มยางตรงทำให้มีรูปลักษณ์ที่ "ได้รับการออกแบบ" ซึ่งบ่งบอกถึงคุณภาพ หากคุณดูเครื่องชงกาแฟระดับพรีเมียม เฟอร์นิเจอร์ระดับไฮเอนด์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค คุณจะเห็นหมุดย้ำหัวกระทะที่ใช้เป็นองค์ประกอบการออกแบบอย่างจงใจ ไม่ใช่แค่ตัวยึดที่ใช้งานได้จริง

คำถามที่ 3: ระยะเวลารอคอยโดยทั่วไปสำหรับหมุดย้ำหัว P แบบสั่งทำพิเศษที่มีเส้นผ่านศูนย์กลางส่วนหัวเฉพาะคือเท่าไร?

ตอบ: สำหรับหมุดย้ำหัว P แบบสั่งทำ ระยะเวลาจะขึ้นอยู่กับว่าเราจำเป็นต้องสร้างเครื่องมือใหม่หรือไม่ หากเส้นผ่านศูนย์กลางส่วนหัวของคุณอยู่ภายในกลุ่มเครื่องมือที่มีอยู่ ระยะเวลารอตัวอย่างคือ 5–10 วัน หากเราจำเป็นต้องออกแบบและตัดแม่พิมพ์ใหม่ การผลิตเครื่องมือจะใช้เวลา 15-20 วัน ตามด้วยการผลิตตัวอย่าง ติดต่อทีมขายของเราเพื่อแจ้งข้อกำหนดของคุณ แล้วเราจะแจ้งไทม์ไลน์ที่ถูกต้องแก่คุณ เราไม่คิดค่าบริการสำหรับเครื่องมือในขนาดหัวกระทะมาตรฐาน – เฉพาะสำหรับโปรไฟล์หัวที่กำหนดเองทั้งหมดเท่านั้น
