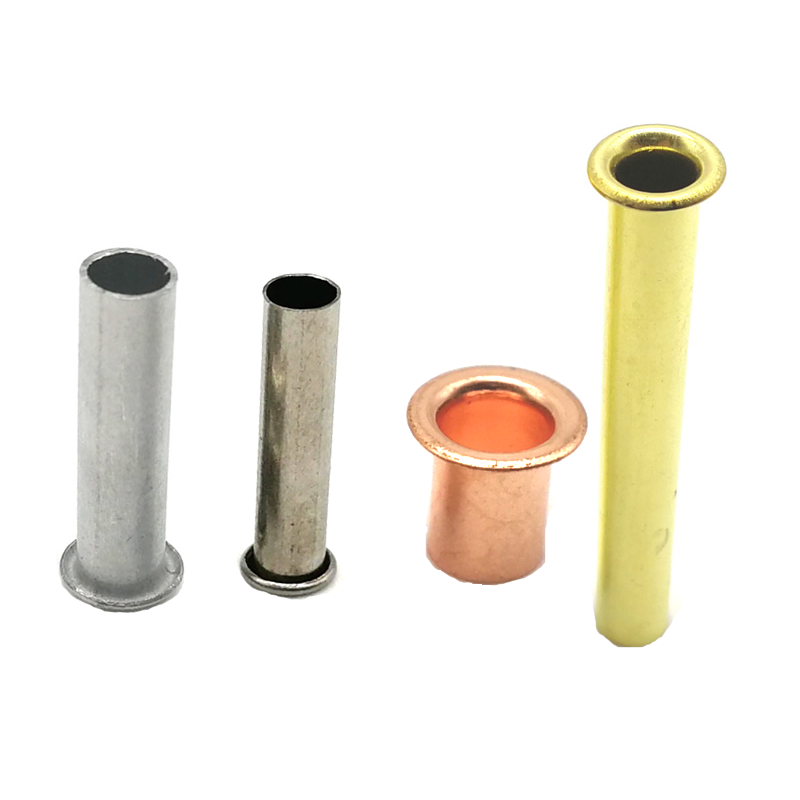

หมุดย้ำท่อ

หมุดย้ำกลวงส่วนใหญ่ที่คุณจะพบในตลาดนั้นดึงมาจากแผ่นโลหะ ซึ่งเป็นกระบวนการที่เริ่มต้นด้วยแถบแบนและสร้างกระบอกผ่านการวาดแบบก้าวหน้า หมุดย้ำท่อมีความแตกต่างกัน โดยเริ่มต้นจากสต็อกท่อโลหะจริง ไม่ว่าจะเป็นท่อไร้รอยต่อหรือแบบเชื่อม ตัดตามความยาว โดยมีส่วนหัวที่ปลายด้านหนึ่ง

ความแตกต่างนี้มีความสำคัญ เนื่องจากเริ่มต้นจากการเป็นท่อ จึงมีความหนาของผนังสม่ำเสมอและมีเส้นผ่านศูนย์กลางภายในสม่ำเสมอ พวกเขารู้สึกสำคัญกว่าหมุดย้ำกลวงที่ดึงออกมา ติดตั้งอย่างเรียบร้อยด้วยเครื่องมือหรือเครื่องกดธรรมดา และแกนกลวงสามารถใช้สำหรับเดินสายไฟ ร้อยเชือก หรือเพียงเพื่อลดน้ำหนักก็ได้

หากการใช้งานของคุณต้องการหมุดย้ำกลวงที่มีความยกสูง แข็งแรง และรูที่สะอาด สิ่งเหล่านี้คือสิ่งที่คุณกำลังมองหา

หมุดย้ำท่อกับหมุดย้ำกลวงที่ดึงออกมา - ความแตกต่างที่สำคัญ

เลือกไปป์หนึ่งเมื่อ:คุณต้องใช้หมุดย้ำกลวงที่ให้สัมผัสที่หนักแน่นยิ่งขึ้น การใช้งานเกี่ยวข้องกับเครื่องหนัง อานม้า อุปกรณ์ตกแต่งเรือ หรือส่วนประกอบทางไฟฟ้า คุณต้องมีเส้นผ่านศูนย์กลางภายในสม่ำเสมอสำหรับการเดินสายไฟหรือการผูกเชือก คุณต้องการตัวยึดที่ให้ความรู้สึกทนทาน

วัสดุที่เราสามารถนำเสนอได้

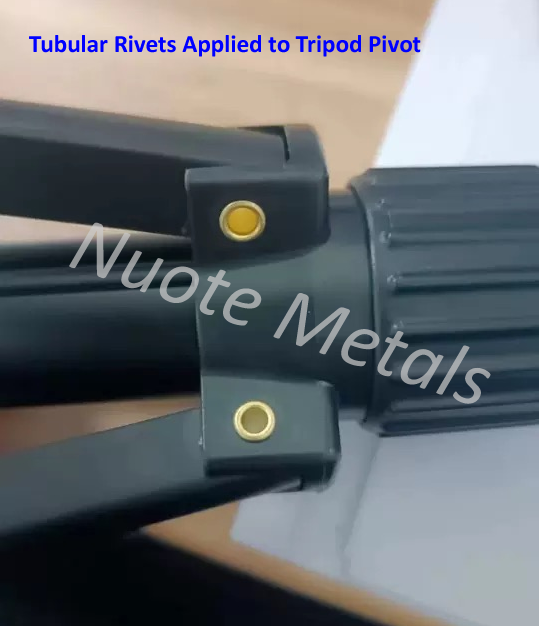

การใช้งานจริงอย่างหนึ่ง - บานพับขาขาตั้งกล้อง

ผู้ผลิตขาตั้งกล้องมืออาชีพต้องการตัวยึดน้ำหนักเบาและสะอาดสำหรับกลไกบานพับขา ส่วนขากล้องโทรทรรศน์และการพับ - ตัวยึดที่ยื่นออกมาอาจขูดกับท่อขาด้านในระหว่างการยืดและหด หมุดย้ำตันแบบเดิมให้ความแข็งแรงแต่เพิ่มน้ำหนักโดยไม่จำเป็น และต้องใช้แรงยึดสูง ซึ่งบางครั้งอาจสร้างความเสียหายให้กับท่ออะลูมิเนียมบางๆ ตาไก่ที่ดึงออกมานั้นเบาเกินไปและไม่ได้ให้ความรู้สึกที่ชัดเจนตามที่ลูกค้าต้องการสำหรับผลิตภัณฑ์ระดับพรีเมียม

เราจัดหาหมุดย้ำท่ออะลูมิเนียม – ก้าน 4.0 มม., หัวกลม 7.5 มม., ความยาวลำกล้อง 8.0 มม., ผิวเคลือบอะโนไดซ์ใส โครงสร้างท่อทำให้ผนังมีความหนาสม่ำเสมอและมีเส้นผ่านศูนย์กลางภายในที่สะอาดและสม่ำเสมอ การออกแบบกลวงช่วยลดน้ำหนักบานพับโดยรวมลง 15% หัวกลมนั่งอย่างสะอาดบนพื้นผิวบานพับโดยไม่ขูดท่อขาด้านใน ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับขาตั้ง 250 ตัว หลังจากการดึงกลับส่วนขยาย 10,000 รอบ การคลายตัวเป็นศูนย์ การขูดเป็นศูนย์ ความล้มเหลวเป็นศูนย์ ตอนนี้พวกเขาสั่งหมุดย้ำของเราเป็นชุดจำนวน 200,000 ชิ้นต่อปี

รูปแบบศีรษะ – สิ่งที่เรานำเสนอ

มีหัวให้เลือกสามแบบ:

วิธีที่เราผลิตพวกมัน – การตัดท่อ + ส่วนหัว

หมุดย้ำท่อเริ่มต้นจากสต็อกท่อโลหะ ไม่ใช่ลวด ไม่ใช่แผ่น กระบวนการนี้แตกต่างจากหมุดย้ำประเภทอื่นๆ

1. การจัดซื้อสต๊อกหลอด– เราซื้อท่อโลหะที่ผ่านการรับรอง (ไร้ตะเข็บหรือแบบเชื่อม) จากโรงงานที่ได้รับอนุมัติ เช่น ทองเหลือง ทองแดง สแตนเลส เหล็กคาร์บอน หรืออลูมิเนียม แต่ละชุดมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อน

2.การตรวจสอบวัสดุที่เข้ามา– มีการตรวจสอบสต๊อกท่อสำหรับเส้นผ่านศูนย์กลางภายนอก (±0.02 มม.) ความหนาของผนัง และองค์ประกอบของวัสดุ ท่อที่อยู่นอกข้อกำหนดถูกปฏิเสธ

3. การตัดท่อ– ท่อถูกตัดให้มีความยาวว่างที่แม่นยำโดยใช้อุปกรณ์ตัดความเร็วสูง ช่องว่างแต่ละอันจะกลายเป็นหมุดย้ำหนึ่งอัน

4. หัวเรื่อง– ท่อเปล่าที่ตัดจะถูกวางลงในเครื่องกดส่วนหัว แม่พิมพ์คาร์ไบด์จะมีส่วนหัว (กลม แบน หรือจม) ที่ปลายด้านหนึ่ง ท่อกลวงยังคงเปิดอยู่ที่ส่วนท้าย

5. ตัดแต่ง– ลบแฟลชบริเวณขอบส่วนหัวออก

6. ไม้ลอย– ขจัดเศษไมโคร

7. การชุบหรือการเคลือบ– ใช้สังกะสี นิกเกิล ฟิล์มทู่ แล็กเกอร์ หรือสารเคลือบอื่น ๆ ตามที่ระบุไว้

8. การตรวจสอบขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% สำหรับมิติที่สำคัญ ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติและใบรับรองความสอดคล้องที่ออกให้ทุกครั้งที่จัดส่ง

เวลานำ:มาตรฐาน 5–10 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

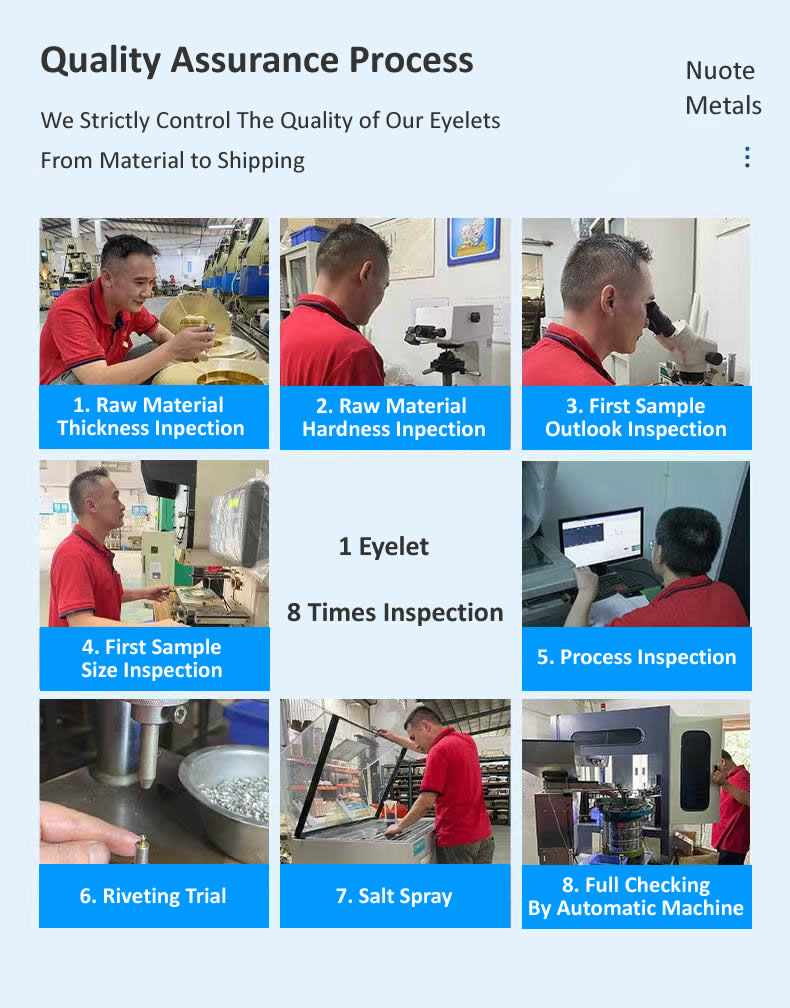

หมุดย้ำหนึ่งตัว การตรวจสอบแปดครั้ง – เราจะมั่นใจในคุณภาพได้อย่างไร

เราไม่พึ่งพาการสุ่มตัวอย่าง หมุดย้ำท่อทุกชุดผ่านประตูคุณภาพแยกกันแปดประตูก่อนออกจากโรงงานของเรา หลักการง่ายๆ ก็คือ วัดตั้งแต่เนิ่นๆ วัดบ่อยๆ และอย่าคิดเอาเอง

ตรวจสอบเส้นผ่านศูนย์กลางของวัตถุดิบ– สต๊อกหลอดที่เข้ามาวัดด้วยเลเซอร์ไมโครมิเตอร์ ความทนทานต่อเส้นผ่านศูนย์กลาง: ± 0.02 มม. คอยล์ที่อยู่นอกช่วงนี้จะถูกปฏิเสธก่อนที่จะถึงพื้นที่การผลิต

การตรวจสอบความแข็งของวัตถุดิบ– ตัวอย่างจากสต็อกหลอดแต่ละชุดได้รับการทดสอบกับเครื่องทดสอบความแข็ง Rockwell ช่วงที่ยอมรับได้จะแตกต่างกันไปตามวัสดุ อ่อนเกินไป และหมุดย้ำจะเสียรูประหว่างมุ่งหน้าไป แข็งเกินไปและท่ออาจร้าวระหว่างการวูบวาบ

การตรวจสอบลักษณะที่ปรากฏของบทความแรก– หลังจากตั้งค่าเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบด้วยสายตาภายใต้การขยาย เรามองหารอยแตก หัวที่ไม่เท่ากัน รอยบนพื้นผิว หรือครีบ ข้อบกพร่องที่มองเห็นได้จะหยุดการกด

การตรวจสอบมิติบทความแรก– หมุด 10 อันเดียวกันนั้นถูกวัดบนตัวเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวลำกล้อง และความหนาของผนังต้องอยู่ภายในเกณฑ์ความคลาดเคลื่อนของการวาดก่อนเริ่มการผลิต

การตรวจสอบระหว่างดำเนินการ– ในระหว่างการผลิตจำนวนมาก ผู้ปฏิบัติงานจะดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ขนาดได้รับการตรวจสอบด้วยคาลิปเปอร์แบบดิจิทัลและเกจ go/no-go การดริฟท์ใดๆ จะกระตุ้นให้เกิดการปรับเครื่องมือ

การตั้งค่าทดสอบ (แสงแฟลร์ทดลอง)– ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 ตัวไว้ในตัวอย่างวัสดุที่เป็นตัวแทน (ความหนาและประเภทเดียวกันกับชุดประกอบของคุณ) ส่วนบานโค้งได้รับการตรวจสอบความสมมาตร ความแน่น และรูปทรงที่ปราศจากรอยแตกร้าว ไม่รับหมุดที่หลวมหรือร้าว

การทดสอบสเปรย์เกลือ (ถ้าจำเป็น)– สำหรับหมุดย้ำกลางแจ้งหรือหมุดชุบ เราจะส่งตัวอย่างไปยังห้องปฏิบัติการของเราเพื่อทดสอบสเปรย์เกลือ ASTM B117 มีการออกใบรับรองพร้อมกับแบทช์

การตรวจสอบขาออกขั้นสุดท้าย– ก่อนบรรจุภัณฑ์ หมุดทุกตัวจะผ่านเครื่องคัดแยกด้วยแสง กล้องตรวจสอบเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางด้าม ความยาวลำกล้อง และศูนย์กลาง การปฏิเสธจะถูกดีดออกโดยอัตโนมัติ จากนั้นจะมีการดึงตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) เพื่อตรวจสอบความถูกต้องด้วยตนเอง

หมุดย้ำท่อที่รอดทั้งแปดขั้นตอนพร้อมที่จะออกจากโรงงานของเราแล้ว เราเก็บบันทึกการตรวจสอบทุกครั้งเป็นเวลาห้าปี

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "หมุดย้ำท่อและหมุดย้ำท่อแตกต่างกันอย่างไร - เหมือนกันหรือไม่"

ตอบ: ในหลายบริบท "หมุดย้ำท่อ" และ "หมุดย้ำท่อ" ใช้สลับกันได้ ทั้งสองหมายถึงหมุดย้ำกลวงที่ทำจากสต็อกท่อ อย่างไรก็ตาม มีความแตกต่างทางเทคนิค: หมุดย้ำท่อบางอัน (DIN 7339) ทำจากวัสดุแถบที่ขึ้นรูปเป็นท่อ ในขณะที่หมุดย้ำท่อ (DIN 7340) ทำจากสต็อกท่อไร้รอยต่อหรือรอยเชื่อมจริง ที่ Nuote Metals หมุดย้ำของเราทำจากท่อของแท้ – ตัดตามความยาวและตกแต่งให้เรียบร้อย – ทำให้มีความหนาของผนังสม่ำเสมอและมีเส้นผ่านศูนย์กลางภายในสม่ำเสมอ

ถาม: "สามารถใช้เชื่อมต่อไฟฟ้าได้หรือไม่"

ตอบ: ได้ – ขึ้นอยู่กับวัสดุ หมุดย้ำท่อทองเหลืองมีคุณสมบัตินำไฟฟ้าและความร้อนได้ดีเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อแผงวงจร อุปกรณ์ต่อสายดิน และการต่อสายไฟ หมุดย้ำท่อทองแดงมีค่าการนำไฟฟ้าที่สูงขึ้น (IACS 100%) สำหรับการใช้งานไฟฟ้าที่มีความต้องการสูง ไม่แนะนำให้ใช้หมุดย้ำท่อเหล็กสแตนเลสและเหล็กกล้าคาร์บอนสำหรับการเชื่อมต่อทางไฟฟ้าเนื่องจากมีการนำไฟฟ้าต่ำกว่า

ถาม: "ผลิตภัณฑ์เหล่านี้มักใช้ที่ไหน และวัสดุใดที่เหมาะกับการใช้งานแต่ละประเภทมากที่สุด"

ตอบ: มีการใช้ในอุตสาหกรรมหลายประเภท และการเลือกใช้วัสดุขึ้นอยู่กับการใช้งาน:

สำหรับเคสขาตั้งกล้องด้านบน อะลูมิเนียมเป็นตัวเลือกที่เหมาะสม โดยให้รูปลักษณ์ที่มีน้ำหนักเบาและสะอาดตาตามที่ลูกค้าต้องการโดยไม่กระทบต่อความแข็งแกร่งหรือความทนทาน
