ชิ้นส่วนอลูมิเนียมประทับตรา

อลูมิเนียมเป็นโลหะที่เบาที่สุดในการปั๊มทั่วไป นำความร้อน ต้านทานการกัดกร่อน และทนต่อการชุบอโนไดซ์ได้ดีกว่าโลหะอื่นๆ นั่นคือเหตุผลปั๊มชิ้นส่วนอลูมิเนียมปรากฏในตู้อุปกรณ์อิเล็กทรอนิกส์ แผงป้องกันความร้อนในรถยนต์ แผงอุปกรณ์ และตัวเรือน LED ซึ่งน้ำหนัก ความร้อน หรือรูปลักษณ์ภายนอกมีความสำคัญ

แต่อลูมิเนียมนำมาซึ่งปัญหาสองประการที่เหล็กและทองเหลืองไม่มี มันเหม็น—มันเกาะติดกับแม่พิมพ์และฉีกพื้นผิว และมีรอยขีดข่วน—ได้ง่าย ล้ำลึก และมองเห็นได้ชัดเจนหลังการชุบอโนไดซ์ ชิ้นส่วนอะลูมิเนียมที่มีการประทับตราซึ่งวัดได้อย่างถูกต้อง แต่มีรอยครูดหรือรอยขีดข่วน จะไม่ผ่านการตรวจสอบความสวยงาม หรือแย่กว่านั้นคือไม่ผ่านกระบวนการอโนไดซ์ เนื่องจากข้อบกพร่องจะคงอยู่ถาวรภายใต้ชั้นออกไซด์

ที่ Nuote Metals เราประทับตราอะลูมิเนียมด้วยการควบคุมการครูดและความพร้อมในการชุบอโนไดซ์เป็นข้อกำหนดด้านคุณภาพเบื้องต้น บทความนี้ครอบคลุมถึงประเภทของชิ้นส่วน โลหะผสม ข้อบกพร่องที่พื้นผิวที่สำคัญ และวิธีที่เราควบคุมก่อนที่ชิ้นส่วนจะไปถึงอโนไดเซอร์

ประเภทชิ้นส่วน - ชิ้นส่วนอลูมิเนียมปั๊มขึ้นรูปชนิดใดที่ใช้

แผ่นกันความร้อนต้องคงรูปร่างไว้ภายใต้การหมุนเวียนด้วยความร้อน การปั๊มจะต้องไม่ทำให้เกิดความเค้นตกค้างซึ่งทำให้เกิดการบิดงอเมื่อชิ้นส่วนได้รับความร้อน 5052 เป็นโลหะผสมมาตรฐาน ขึ้นรูปได้ดีและทนทานต่อการกัดกร่อน

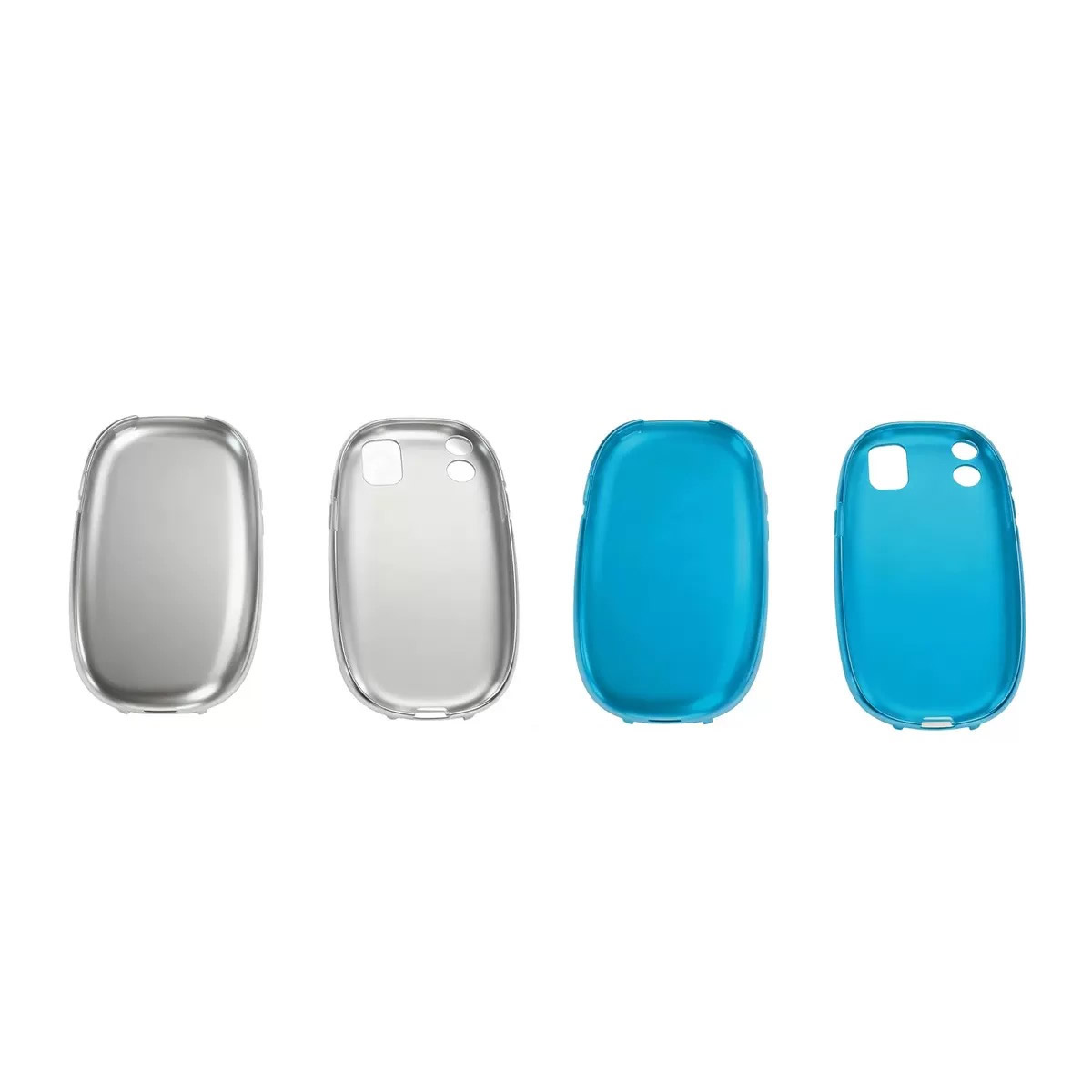

สิ่งห่อหุ้มและฝาครอบเป็นส่วนที่มองเห็นได้ พื้นผิวจะต้องปราศจากการครูด รอยขีดข่วน และรอยดาย เนื่องจากอโนไดซ์ไม่ได้ปิดบังข้อบกพร่อง มันขยายพวกมัน 5052 และ 6061 เป็นเรื่องปกติ 6061 มีความแข็งแรงสูงกว่าแต่ขึ้นรูปได้น้อยกว่า

วงเล็บและคลิปบรรทุกของ มุมโค้งงอและตำแหน่งของรูจะต้องมั่นคงหลังจากการสปริงกลับ อะลูมิเนียมสปริงกลับได้มากกว่าเหล็ก การชดเชยในแม่พิมพ์เป็นสิ่งสำคัญ

ตัวเรือน LED และตัวสะท้อนแสงต้องการพื้นผิวเรียบเพื่อการสะท้อนแสง 1100 เป็นอะลูมิเนียมบริสุทธิ์ที่สุด—สะท้อนแสงได้ดีที่สุดแต่นิ่มที่สุดและเสี่ยงต่อการครูดมากที่สุด จำเป็นต้องมีแม่พิมพ์ขัดเงาและการควบคุมการหล่อลื่นอย่างเข้มงวด

เกราะป้องกัน EMIรวมรูปแบบและการนำไฟฟ้า ชิ้นส่วนจะต้องวางบน PCB โดยไม่มีช่องว่าง ความเรียบและความสูงของรูปทรงเป็นข้อกำหนดที่สำคัญ

อลูมิเนียมอัลลอยด์ – แต่ละตัวมีพฤติกรรมอย่างไรในการปั๊มขึ้นรูป

1100 เป็นอะลูมิเนียมบริสุทธิ์ที่สุด—ขั้นต่ำ 99% มันขึ้นรูปได้ง่ายและชุบอโนไดซ์เพื่อให้มีพื้นผิวที่สว่างและสะท้อนแสง แต่มันนุ่มนวลและรุนแรง จำเป็นต้องมีการขัดแม่พิมพ์และการหล่อลื่นบ่อยครั้ง

3003 เพิ่มแมงกานีสเพื่อความแข็งแรง ขึ้นรูปได้ดีและมีความต้านทานการกัดกร่อนปานกลาง โลหะผสมอเนกประสงค์สำหรับบังความร้อนและฝาครอบ

5052 เพิ่มแมกนีเซียมเพื่อความแข็งแรงและทนต่อการกัดกร่อน เป็นโลหะผสมปั๊มขึ้นรูปที่พบมากที่สุด—สมดุลที่ดีของการขึ้นรูป ความแข็งแรง และการตอบสนองของอโนไดซ์

6061 ประกอบด้วยแมกนีเซียมและซิลิกอน มีความแข็งแรงสูงสุดในบรรดาสี่ชนิดแต่มีรูปแบบน้อยกว่า และแสดงเกรนที่มองเห็นได้หลังจากการชุบอโนไดซ์ ใช้สำหรับฉากยึดโครงสร้างที่ความแข็งแรงมีความสำคัญมากกว่ารูปลักษณ์ภายนอก

ข้อบกพร่องพื้นผิวสองประการที่ทำให้ชิ้นส่วนอลูมิเนียมปั๊มเสียหาย

โกรธ อลูมิเนียมเกาะติดกับแม่พิมพ์ เมื่อพื้นผิวแม่พิมพ์ไม่ได้รับการขัดเงา หรือการหล่อลื่นไม่เพียงพอ อลูมิเนียมจะถ่ายโอนไปยังแม่พิมพ์และทำให้พื้นผิวชิ้นส่วนฉีกขาด ผลลัพธ์ที่ได้คือรอยหยาบและมีรอยเปื้อน ซึ่งมักจะอยู่บนพื้นผิวที่มองเห็นได้ชัดเจนที่สุดของชิ้นส่วน การขูดไม่สามารถลบออกได้ด้วยการขัดหรือขัดเงาโดยไม่เปลี่ยนขนาดชิ้นส่วน มันจะต้องมีการป้องกัน

รอยขีดข่วน อลูมิเนียมมีความนุ่ม เศษบนแม่พิมพ์ สายพานลำเลียงหยาบ หรือแฮนด์ออฟที่ไม่ระมัดระวัง อาจทำให้พื้นผิวเกิดรอยขีดข่วนได้ รอยขีดข่วนที่ลึก 0.02 มม. บนชิ้นส่วนเหล็กนั้นถือว่าสวยงาม บนชิ้นส่วนอะลูมิเนียมชุบอโนไดซ์ จะกลายเป็นเส้นสีเข้มที่มองเห็นได้—และชิ้นส่วนนั้นก็ถูกทิ้งเป็นชิ้น ๆ

วิธีที่เราควบคุมทั้งสองอย่าง:

พื้นผิวแม่พิมพ์ขัดเงา– เม็ดมีดแม่พิมพ์ได้รับการขัดเงาที่ Ra 0.1μm หรือดีกว่าบนพื้นผิวขึ้นรูป เครื่องหมายเครื่องมือใดๆ บนแม่พิมพ์จะถ่ายโอนไปยังชิ้นส่วน

การหล่อลื่นแบบควบคุม– ฟิล์มหล่อลื่นสม่ำเสมอป้องกันการสัมผัสระหว่างโลหะกับโลหะ เราใช้สารหล่อลื่นสูตรน้ำสำหรับอะลูมิเนียม สารหล่อลื่นสูตรน้ำมันสามารถทำให้พื้นผิวเกิดรอยเปื้อนก่อนทำการอโนไดซ์

การจัดการชิปในแม่พิมพ์– เศษที่เหลืออยู่ในช่องแม่พิมพ์จะขูดชิ้นส่วนในจังหวะถัดไป เราใช้การระเบิดทางอากาศและการอพยพแบบสุญญากาศในแต่ละสถานี

การจัดการกับถุงมือ– ตั้งแต่การกดจนถึงกล่องบรรจุภัณฑ์ ชิ้นส่วนต่างๆ จะได้รับการจัดการด้วยถุงมือที่สะอาด มือเปล่าจะทิ้งน้ำมันที่ทำให้เกิดการอโนไดซ์ที่ไม่สม่ำเสมอ

ความคลาดเคลื่อนและคุณภาพ – สิ่งที่เราควบคุมบนชิ้นส่วนอะลูมิเนียมที่มีการประทับตรา

ความเรียบเป็นสิ่งสำคัญสำหรับเปลือกและโล่ อลูมิเนียมจะบิดเบี้ยวหลังจากการดีดออก หากความเค้นขึ้นรูปไม่สมดุล เราควบคุมความเรียบโดยการหลอมแบบบรรเทาความเครียด โดยการปรับแม่พิมพ์ หรือโดยการสร้างชิ้นส่วนให้เรียบในสถานีสุดท้าย

มุมโค้งได้รับผลกระทบจากการกระเด้งกลับ อะลูมิเนียมสปริงกลับ 2–4° ขึ้นอยู่กับอัลลอยด์และอุณหภูมิ เราชดเชยด้วยการดัดงอมากเกินไปในแม่พิมพ์—ตรวจสอบบนแถบทดสอบก่อนตัดแม่พิมพ์

ตัวอย่างจริง – แผงป้องกันความร้อน 5052 พร้อมการครูดบนพื้นผิวที่มองเห็นได้

ผู้ผลิตเครื่องใช้ไฟฟ้าในเยอรมนีต้องการแผ่นกันความร้อนอะลูมิเนียม 5052 ที่มีความหนา 0.8 มม. โค้งงอได้ 2 ส่วน และพื้นผิวที่มองเห็นได้ปราศจากการครูดและรอยขีดข่วน ซัพพลายเออร์รายเดิมดำเนินการชิ้นส่วนโดยใช้การหล่อลื่นแม่พิมพ์มาตรฐาน โดยเกิดการครูดบนพื้นผิวที่มองเห็นได้ที่สถานีที่ 3 และ 12% ของชิ้นส่วนไม่ผ่านการตรวจสอบความสวยงาม

สิ่งที่เราทำแตกต่างออกไป:

• ขัดเม็ดมีดแม่พิมพ์เป็น Ra 0.1μm บนพื้นผิวขึ้นรูปทั้งหมด โดยลบเครื่องหมายเครื่องมือที่ทำให้เกิดการครูดออก
• เปลี่ยนไปใช้สารหล่อลื่นสูตรน้ำที่ทาอย่างสม่ำเสมอในแต่ละจังหวะ—ไม่มีคราบน้ำมัน ไม่มีการสัมผัสระหว่างโลหะกับโลหะ
• เพิ่มการระเบิดทางอากาศที่สถานี 3 เพื่ออพยพเศษอลูมิเนียมก่อนจังหวะถัดไป
• ตรวจสอบคุณภาพพื้นผิวภายใต้กำลังขยาย 10 เท่าทุกๆ 200 ชิ้น
• จัดส่งไปแล้ว 600,000 ชิ้น โดยไม่มีการปฏิเสธเครื่องสำอางใดๆ ลูกค้ายกเลิกการตรวจสอบด้วยสายตาที่เข้ามา

นี่คือสิ่งที่ปั๊มชิ้นส่วนอลูมิเนียมควรส่งมอบ: ไม่ใช่แค่ชิ้นส่วนที่ตรงตามแบบ แต่เป็นพื้นผิวที่รอดจากการอโนไดซ์ เนื่องจากข้อบกพร่องที่ทำลายชิ้นส่วนอะลูมิเนียมนั้นเป็นข้อบกพร่องที่พื้นผิว ไม่ใช่ข้อบกพร่องด้านมิติ

คำถามที่พบบ่อย

คำถามที่ 1: เหตุใดอะลูมิเนียมจึงเกิดน้ำดีระหว่างการปั๊ม และจะป้องกันได้อย่างไร

ตอบ: การครูดเกิดขึ้นเมื่ออะลูมิเนียมถ่ายโอนไปยังพื้นผิวแม่พิมพ์ภายใต้แรงกด ซึ่งจะเชื่อมเข้ากับเครื่องมือและทำให้พื้นผิวชิ้นส่วนฉีกขาด การป้องกันจำเป็นต้องมีสามสิ่ง: พื้นผิวแม่พิมพ์ขัดเงา (Ra 0.1μm หรือดีกว่า), การหล่อลื่นสม่ำเสมอ (สูตรน้ำสำหรับอะลูมิเนียม) และการคายเศษ (แรงระเบิดหรือสุญญากาศที่แต่ละสถานี) สำหรับชิ้นส่วนอะลูมิเนียมที่มีการประทับตราซึ่งมีพื้นผิวที่มองเห็นได้ การครูดเป็นข้อบกพร่องด้านความสวยงามที่ทำให้การชุบอโนไดซ์ทำให้คงอยู่ถาวร เราควบคุมมันที่แม่พิมพ์ ไม่ใช่หลังจากที่ชิ้นส่วนถูกประทับตราแล้ว

คำถามที่ 2: คุณสามารถประทับตราชิ้นส่วนอลูมิเนียมที่จะทำการชุบอโนไดซ์ได้หรือไม่

ตอบ: ได้—และเราเตรียมพื้นผิวสำหรับการอโนไดซ์โดยเฉพาะ อโนไดซ์ไม่ได้ปกปิดรอยขีดข่วนหรือการครูด มันขยายพวกมัน เราขัดเม็ดมีดควบคุมการหล่อลื่น ขจัดเศษ และจัดการชิ้นส่วนด้วยถุงมือเพื่อป้องกันการปนเปื้อน สำหรับปั๊มชิ้นส่วนอลูมิเนียมที่จะทำการชุบอโนไดซ์ เราจะตรวจสอบพื้นผิวที่กำลังขยาย 10 เท่า ก่อนจัดส่ง เนื่องจากข้อบกพร่องที่ผ่านการตรวจสอบด้วยสายตาบนอะลูมิเนียมดิบจะกลายเป็นของเสียที่มองเห็นได้หลังจากการชุบอโนไดซ์

คำถามที่ 3: อะไรคือความแตกต่างระหว่าง 5052 และ 6061 สำหรับชิ้นส่วนอลูมิเนียมที่มีการประทับตรา?

ตอบ: 5052 มีความสามารถในการขึ้นรูปที่ดีขึ้นและการตอบสนองของอโนไดซ์ที่สม่ำเสมอมากขึ้น เป็นตัวเลือกมาตรฐานสำหรับแผ่นกันความร้อน ฝาครอบ และการปั๊มทั่วไป 6061 มีความแข็งแรงสูงกว่าแต่ขึ้นรูปได้น้อยกว่า และเห็นเกรนที่มองเห็นได้หลังจากการชุบอโนไดซ์ ใช้สำหรับฉากยึดโครงสร้างที่ความแข็งแรงมีความสำคัญมากกว่ารูปลักษณ์ภายนอก สำหรับปั๊มชิ้นส่วนอลูมิเนียมสำหรับข้อกำหนดด้านความสวยงาม 5052 มักเป็นตัวเลือกที่ดีกว่า เราตรวจสอบการใช้งานก่อนที่จะแนะนำโลหะผสม ไม่ใช่แค่ข้อกำหนดด้านความแข็งแกร่งเท่านั้น
